1. Введение
В этом документе представлена эталонная архитектура для настройки пользовательского домена для доступа к AgentSpace с использованием WIF. Вместо управляемого Google URL-адреса, назначенного при создании приложения AgentSpace, пользователи могут использовать собственный домен. В этом практическом занятии демонстрируется доступ к приложениям календаря и дисков AgentSpace с использованием домена nip.io. nip.io — это бесплатный сервис с открытым исходным кодом, предоставляющий DNS-серверы с подстановочными знаками для любого IP-адреса. По сути, он позволяет создать имя хоста, которое разрешается в определенный IP-адрес, без необходимости настройки собственного DNS-сервера или изменения файла /etc/hosts.
Рекомендуется использовать собственный домен, однако в демонстрационных целях в руководстве используется nip.io.

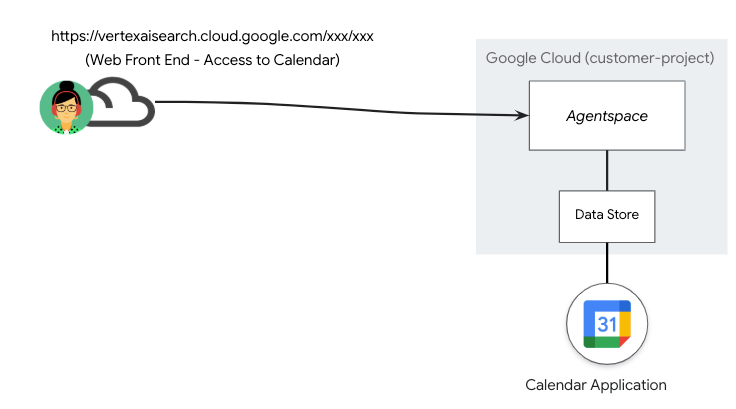

В представленном ниже сценарии развертывания (Рисунок 1) AgentSpace опубликовал хранилище данных, содержащее приложение «Календарь», доступ к которому осуществляется через общедоступный URL-адрес, управляемый Google.
Рисунок 1

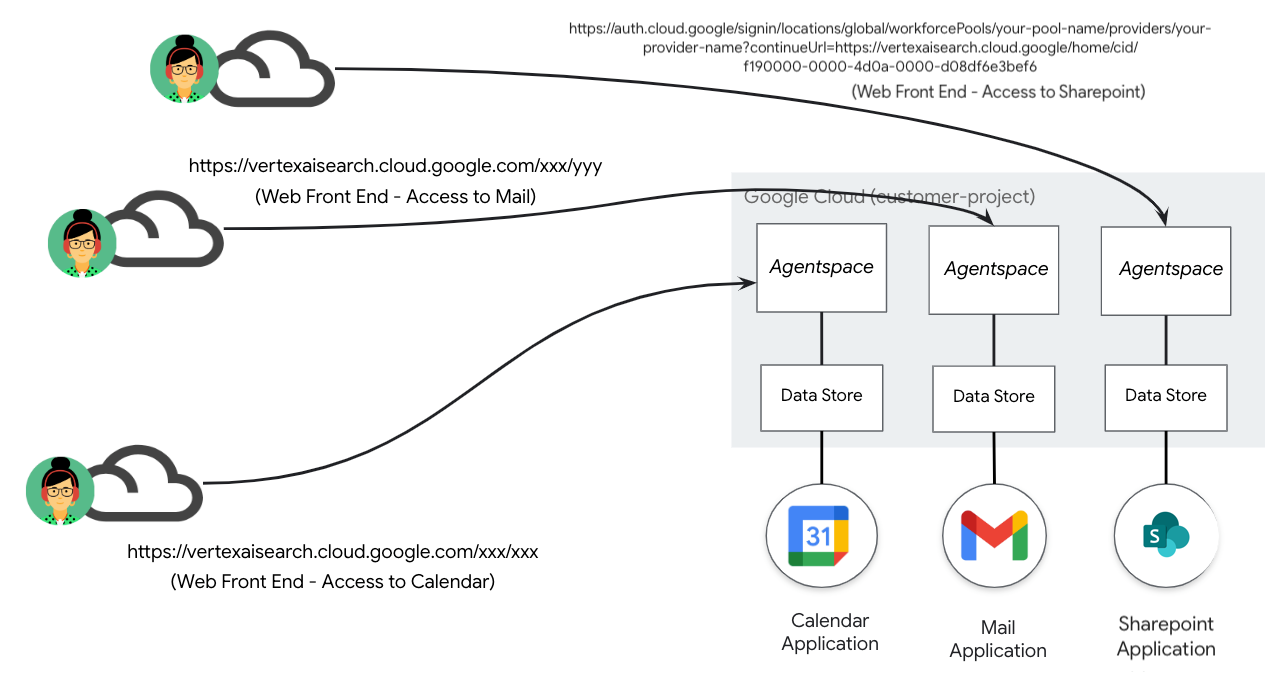

Постоянный рост хранилища данных и последующих приложений приводит к необходимости дальнейшего управления общедоступными URL-адресами, управляемыми Google, как показано в приведенном ниже сценарии развертывания (Рисунок 2), что приводит к сопоставлению приложений Agentspace и URL-адресов в соотношении 1:1.
Рисунок 2.
Пользовательский домен позволяет сопоставлять различные приложения AgentSpace с одним, заданным пользователем доменом. Эта функция позволяет связать с каждым приложением AgentSpace определенный URL-адрес, обеспечивая большую гибкость, как показано в приведенном ниже сценарии развертывания (Рисунок 3). Например, управляемый клиентом домен agentspace.cosmopup.com сегментирован на правила пути, каждое из которых сопоставляется с определенным приложением AgentSpace, например:
- agentspace.cosmopup.com/drive-app — это приложение Agentspace для Workspace Drive.
- agentspace.cosmopup.com/sharepoint-app — это приложение Agentspace для SharePoint.
Правила хоста и пути внешнего балансировщика нагрузки приложений, настроенные через URL MAP, управляют логикой сопоставления пользовательского домена с URL-адресом, управляемым Google. В качестве примера используется agentspace.cosmopup.com/drive-app, который выполняет следующую функцию.
- Пользовательский путь к хосту домена agentspace.cosmopup.com/drive-app принимается балансировщиком нагрузки.
- Карта URL-адресов настроена для расширенного сопоставления правил хоста и пути.
- Хостинг agentspace.cosmopup.com подходит для сопоставления путей и перенаправления.
- Пользовательский путь к хосту домена agentspace.cosmopup.com/drive-app подчиняется протоколу UrlRedirect.
- pathRedirect — это путь к Agentspace: /us/home/cid/5970a1b4-080a-4b44-8acd-fa89460cf0cd
- hostRedirect — это хост Agentspace: vertexaisearch.cloud.google.com
- Пользовательский путь к хосту домена agentspace.cosmopup.com/sharepoint-app подлежит перенаправлению URL-адреса (UrlRedirect).
- pathRedirect — это путь к Agentspace: /signin/locations/global/workforcePools/your-pool-name/providers/your-provider-name?continueUrl=https://vertexaisearch.cloud.google/home/cid/f190000-0000-4d0a-0000-d08df6e3bef6
- hostRedirect — это хост Agentspace: auth.cloud.google
- Операция перенаправления выполняется перед отправкой запроса на серверную часть.

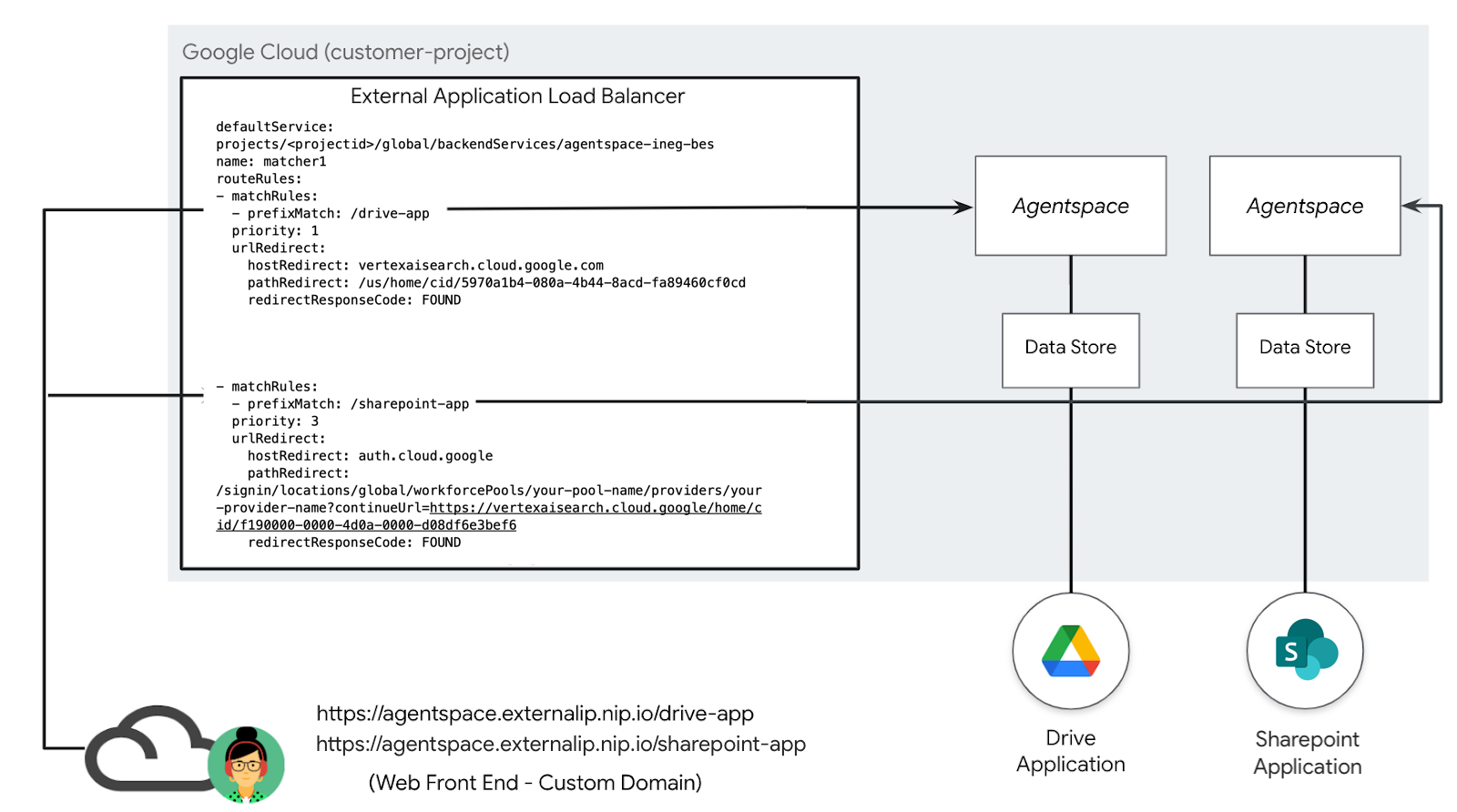

Рисунок 3
Что вы узнаете
- Создайте глобальный внешний балансировщик нагрузки приложений.
- Создайте маршрутизацию для перенаправления пользовательского домена в приложение Agentspace.
- Как интегрировать nip.io и Cloud DNS для создания собственного домена
- Как проверить доступ к пользовательскому домену Agentspace
Что вам понадобится
- Проект Google Cloud с правами владельца.
- Существующие URL-адреса приложений Agentspace
- Собственный домен (необязательно)
- Сертификаты — самоподписанные или управляемые Google.
2. Что вы построите
Вам потребуется настроить глобальный внешний балансировщик нагрузки приложений с расширенными возможностями управления трафиком, чтобы обеспечить сопоставление пользовательских путей домена для приложений Agentspace с использованием перенаправления хоста и пути. После развертывания вам необходимо выполнить следующие действия для проверки доступа к приложению Agentspace:
- Для доступа к приложению Agentspace откройте веб-браузер и перейдите по указанному вами домену и пути.
3. Требования к сети
Ниже приведено описание сетевых требований:
Компоненты | Описание |
VPC (agentspace-vpc) | Пользовательский режим VPC |
Интернет НЕГ | Ресурс, используемый для определения внешнего бэкэнда для балансировщика нагрузки, настроенного как FQDN, обозначающий FQDN, управляемый Google в Agentspace (vertexaisearch.cloud.google.com). Интернет-FQDN выполняет поиск DNS внутри VPC для разрешения имен. |
Бэкенд-сервис | Серверная служба выступает в качестве связующего звена между вашим балансировщиком нагрузки и вашими серверными ресурсами. В данном руководстве серверная служба связана с интернет-сетью NEG. |
Сертификаты | Для настройки сертификатов для Application Load Balancer в Google Cloud вам потребуется использовать службу Certificate Manager и либо управляемые Google, либо самостоятельно управляемые SSL-сертификаты. |
Облачный DNS | Публичная зона Cloud DNS используется для преобразования внешнего IP-адреса балансировщика нагрузки внешних приложений в nip.io (agentspace.externalip.nip.io). В качестве альтернативы можно использовать собственный домен и запись A, содержащую IP-адрес балансировщика нагрузки. |

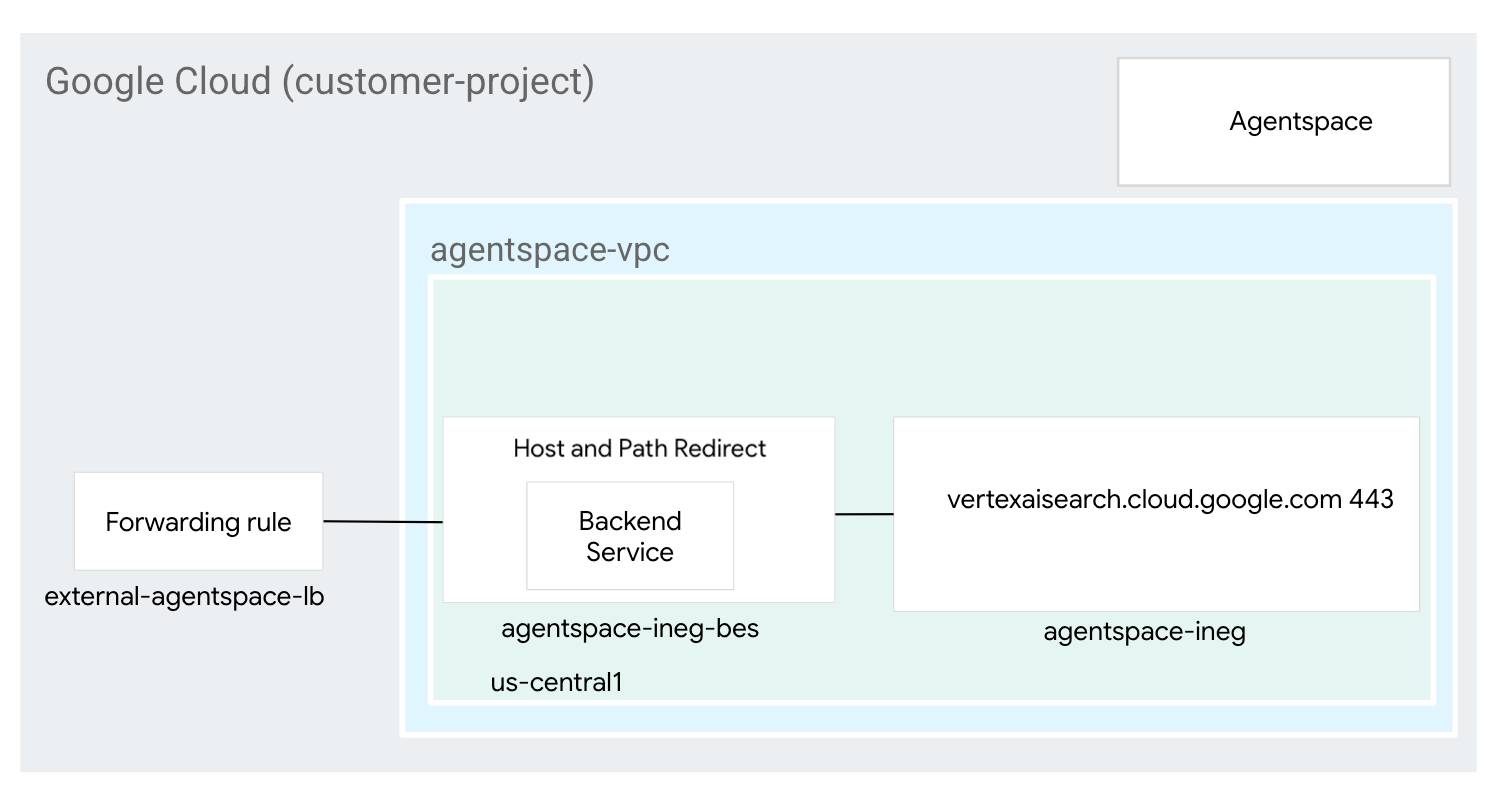

4. Топология Codelab
5. Настройка и требования
Настройка среды для самостоятельного обучения
- Войдите в консоль Google Cloud и создайте новый проект или используйте существующий. Если у вас еще нет учетной записи Gmail или Google Workspace, вам необходимо ее создать .
- Название проекта — это отображаемое имя участников данного проекта. Это строка символов, не используемая API Google. Вы всегда можете его изменить.
- Идентификатор проекта уникален для всех проектов Google Cloud и является неизменяемым (его нельзя изменить после установки). Консоль Cloud автоматически генерирует уникальную строку; обычно вам неважно, какая она. В большинстве практических заданий вам потребуется указать идентификатор вашего проекта (обычно обозначается как
PROJECT_ID). Если сгенерированный идентификатор вас не устраивает, вы можете сгенерировать другой случайный идентификатор. В качестве альтернативы вы можете попробовать свой собственный и посмотреть, доступен ли он. После этого шага его нельзя изменить, и он сохраняется на протяжении всего проекта. - К вашему сведению, существует третье значение — номер проекта , которое используется некоторыми API. Подробнее обо всех трех значениях можно узнать в документации .
- Далее вам потребуется включить оплату в консоли Cloud для использования ресурсов/API Cloud. Выполнение этого практического задания не потребует больших затрат, если вообще потребует. Чтобы отключить ресурсы и избежать дополнительных расходов после завершения этого урока, вы можете удалить созданные ресурсы или удалить проект. Новые пользователи Google Cloud имеют право на бесплатную пробную версию стоимостью 300 долларов США .
Запустить Cloud Shell
Хотя Google Cloud можно управлять удаленно с ноутбука, в этом практическом занятии вы будете использовать Google Cloud Shell — среду командной строки, работающую в облаке.
В консоли Google Cloud нажмите на значок Cloud Shell на панели инструментов в правом верхнем углу:
Подготовка и подключение к среде займут всего несколько минут. После завершения вы должны увидеть что-то подобное:
Эта виртуальная машина содержит все необходимые инструменты разработки. Она предоставляет постоянный домашний каталог объемом 5 ГБ и работает в облаке Google, что значительно повышает производительность сети и аутентификацию. Вся работа в этом практическом задании может выполняться в браузере. Вам не нужно ничего устанавливать.
6. Прежде чем начать
Включить API
Внутри Cloud Shell убедитесь, что идентификатор вашего проекта указан правильно:
gcloud config list project
gcloud config set project [YOUR-PROJECT-ID]
project=[YOUR-PROJECT-ID]
region=[YOUR-REGION]
echo $project
echo $region
Включите все необходимые службы:
gcloud services enable compute.googleapis.com
gcloud services enable dns.googleapis.com
7. Настройка компонентов балансировщика нагрузки
Зарезервируйте внешний IP-адрес балансировщика нагрузки
Внутри Cloud Shell зарезервируйте внешний IP-адрес для балансировщика нагрузки:
gcloud compute addresses create external-ip \
--network-tier=PREMIUM \
--ip-version=IPV4 \
--global
Внутри Cloud Shell можно просмотреть зарезервированный IP-адрес:
gcloud compute addresses describe external-ip \
--global | grep -i address:
Пример выходных данных:
user@cloudshell$ gcloud compute addresses describe external-ip \
--global | grep -i address:
address: 34.54.158.206
Настройте интернет-NEG
Создайте интернет-сервер NEG и установите параметр –network-endpoint-type в значение internet-fqdn-port (имя хоста и порт, через который доступен ваш внешний бэкэнд). Для разрешения Agentspace используется полное доменное имя vertexaisearch.cloud.google.com и порт 443.
gcloud compute network-endpoint-groups create agentspace-ineg \
--network-endpoint-type="internet-fqdn-port" \
--global
gcloud compute network-endpoint-groups update agentspace-ineg \
--add-endpoint="fqdn=vertexaisearch.cloud.google.com,port=443" \
--global
Создайте балансировщик нагрузки.
Внутри Cloud Shell выполните следующие действия:
gcloud compute backend-services create agentspace-ineg-bes \
--load-balancing-scheme=EXTERNAL_MANAGED \
--protocol=HTTPS \
--global
gcloud compute backend-services add-backend agentspace-ineg-bes \
--network-endpoint-group=agentspace-ineg \
--global-network-endpoint-group \
--global
Создать сертификат
На данном этапе вы создали интернет-сервер и бэкэнд-сервис. В следующем разделе вам потребуется создать ресурс сертификата для использования в целевом прокси-сервере HTTPS. Вы можете создать ресурс SSL-сертификата, используя либо управляемый Google SSL-сертификат, либо самостоятельно управляемый SSL-сертификат. Мы рекомендуем использовать управляемые Google сертификаты, поскольку Google Cloud автоматически получает, управляет и обновляет эти сертификаты.
Для получения более подробной информации о поддерживаемых сертификатах для глобального внешнего балансировщика нагрузки приложений, используемого в этом руководстве, обратитесь к следующим источникам:
Обзор SSL-сертификатов | Балансировка нагрузки | Google Cloud
В следующем разделе вы создадите самоподписанный сертификат (хотя вместо него можно использовать сертификат, управляемый Google), который требует сопоставления общего имени с полным доменным именем ( agentspace.YOUR-EXTERNAL-IP.nip.io) , соответствующим внешнему IP-адресу балансировщика нагрузки, сгенерированному ранее (пример ниже):
Общее имя: agentspace.34.54.158.206.nip.io
Внутри Cloud Shell создайте закрытый ключ.
openssl genrsa -out private-key-file.pem 2048
Внутри Cloud Shell создайте файл config.txt, который будет использоваться для генерации файла .pem. Укажите полное доменное имя в записи DNS 1 agentspace.YOUR-EXTERNAL-IP.nip.io , например, agentspace.34.54.158.206.nip.io в приведенной ниже конфигурации.
cat <<'EOF' >config.txt
[req]
default_bits = 2048
req_extensions = extension_requirements
distinguished_name = dn_requirements
[extension_requirements]
basicConstraints = CA:FALSE
keyUsage = nonRepudiation, digitalSignature, keyEncipherment
subjectAltName = @sans_list
[dn_requirements]
countryName = Country Name (2 letter code)
stateOrProvinceName = State or Province Name (full name)
localityName = Locality Name (eg, city)
organizationName = Organization Name (eg, company)
organizationalUnitName = Organizational Unit Name (eg, section)
commonName = Common Name (e.g. server FQDN or YOUR name)
emailAddress = Email Address
[sans_list]
DNS.1 = agentspace.YOUR-EXTERNAL-IP.nip.io
EOF
Внутри Cloud Shell убедитесь, что файлы config.txt и private-key-file.pem сгенерированы.
user@cloudshell:$ ls
config.txt private-key-file.pem
Внутри Cloud Shell выполните следующие действия.
sudo openssl req -new -key private-key-file.pem \
-out csr.pem \
-config config.txt
Пример:
user@cloudshell:$ sudo openssl req -new -key private-key-file.pem \
-out csr.pem \
-config config.txt
You are about to be asked to enter information that will be incorporated
into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter '.', the field will be left blank.
-----
Country Name (2 letter code) []:
State or Province Name (full name) []:
Locality Name (eg, city) []:
Organization Name (eg, company) []:
Organizational Unit Name (eg, section) []:
Common Name (e.g. server FQDN or YOUR name)[]:agentspace.34.54.158.206.nip.io
Email Address []:
Внутри Cloud Shell подтвердите создание необходимого для подписи сертификата файла PEM.
user@cloudshell:$ ls
config.txt csr.pem private-key-file.pem
В оболочке Cloud Shell сгенерируйте сертификат.
sudo openssl x509 -req \
-signkey private-key-file.pem \
-in csr.pem \
-out cert.cert \
-extfile config.txt \
-extensions extension_requirements \
-days 365
Пример выходных данных:
user@cloudshell:$ sudo openssl x509 -req \
-signkey private-key-file.pem \
-in csr.pem \
-out cert.cert \
-extfile config.txt \
-extensions extension_requirements \
-days 365
Certificate request self-signature ok
subject=CN = agentspace.34.54.158.206.nip.io
Внутри Cloud Shell проверьте создание файла cert.cert.
user@cloudshell:$ ls
cert.cert config.txt csr.pem private-key-file.pem
Создайте ресурс сертификата для связи с вашим внешним балансировщиком нагрузки. Замените параметры сертификата и закрытого ключа на имена ваших конкретных файлов.
В оболочке Cloud Shell выполните следующие действия:
gcloud compute ssl-certificates create agentspace-self-signed-cert \
--certificate=cert.cert \
--private-key=private-key-file.pem \
--global
В оболочке Cloud Shell выполните следующие действия:
gcloud compute url-maps create agentspace-lb \
--default-service=agentspace-ineg-bes \
--global
В оболочке Cloud Shell выполните следующие действия:
gcloud compute target-https-proxies create https-proxy \
--ssl-certificates=agentspace-self-signed-cert \
--url-map=agentspace-lb \
--global
В оболочке Cloud Shell выполните следующие действия:
gcloud compute forwarding-rules create agentspace-fr \
--load-balancing-scheme=EXTERNAL_MANAGED \
--network-tier=PREMIUM \
--address=external-ip \
--target-https-proxy=https-proxy \
--global \
--ports=443
8. Создайте публичную DNS-зону.
В следующем разделе вы создадите публичную DNS-зону, используемую nip.io для разрешения IP-адреса внешнего балансировщика нагрузки.
В Cloud Shell выполните следующие действия, чтобы создать переменную для IP-адреса вашего внешнего балансировщика нагрузки:
externalip=<YOUR-EXTERNAL-IP>
echo $externalip
В оболочке Cloud Shell выполните следующие действия:
gcloud dns --project=$project managed-zones create agentspace-dns --description="Agentspace public dns" --dns-name="$externalip.nip.io." --visibility="public"
В оболочке Cloud Shell выполните следующие действия:
gcloud dns --project=$project record-sets create agentspace.$externalip.nip.io. --zone="agentspace-dns" --type="A" --ttl="300" --rrdatas="$externalip"
9. Определите URL-адреса приложения Agentspace.

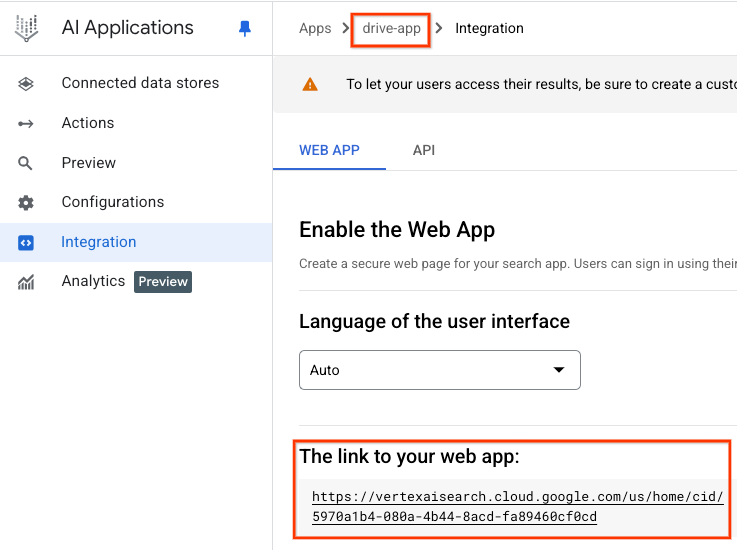

Следующая процедура определяет общедоступные URL-адреса Agentspace, управляемые Google и сопоставляемые с каждым приложением в Agentspace. Представленные URL-адреса являются примерами, основанными на эталонной архитектуре, поэтому необходимо убедиться в точности ваших URL-адресов.

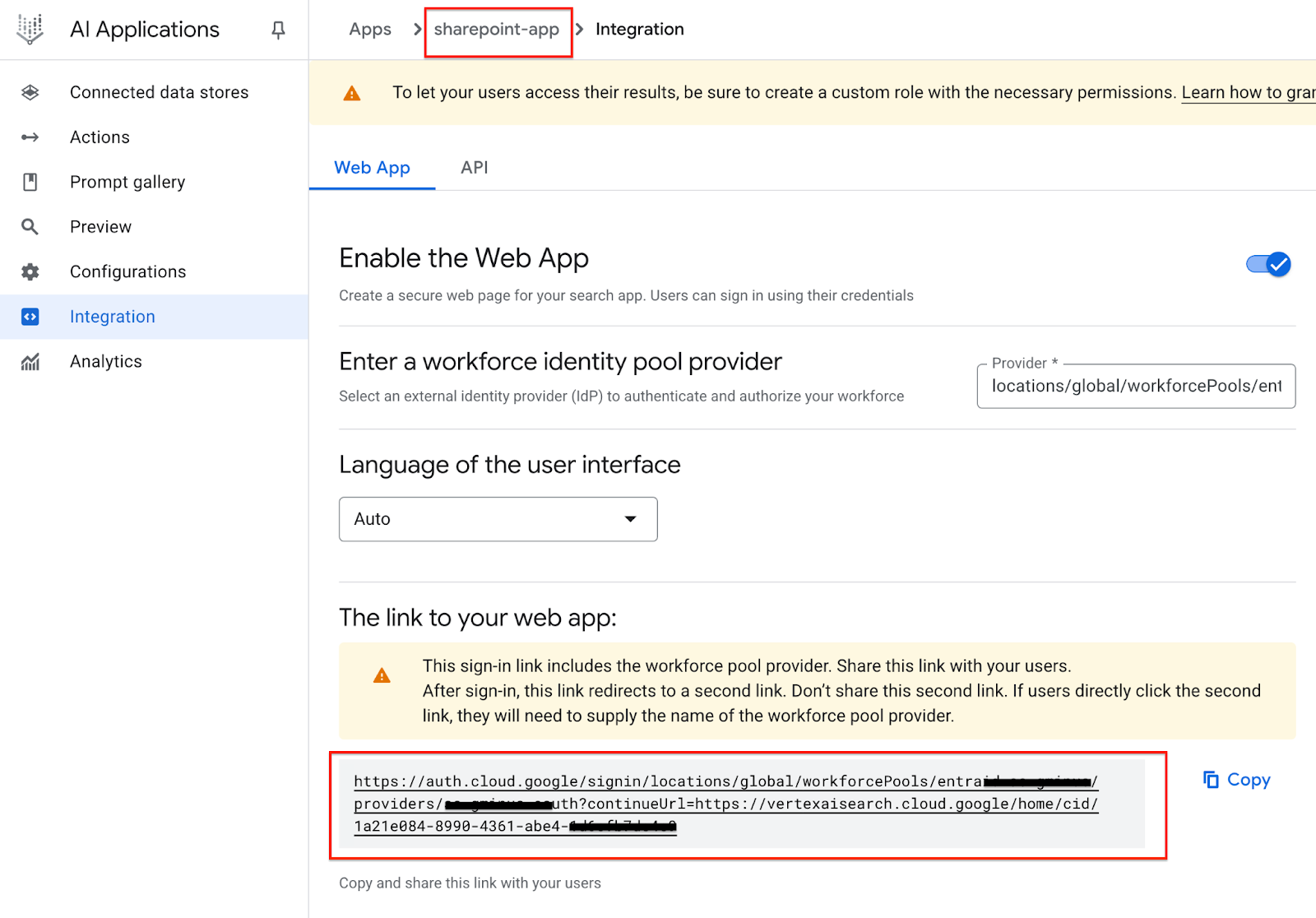

Обязательно сохраните ссылку на ваше веб-приложение для каждого приложения отдельно.
Приложение для управления
Веб-адрес Agentspace:
https://vertexaisearch.cloud.google.com/us/home/cid/5970a1b4-080a-4b44-8acd-fa89460cf0cd
Приложение SharePoint
Веб-адрес Agentspace: https://auth.cloud.google/signin/locations/global/workforcePools/your-pool-name/providers/your-provider-name?continueUrl=https://vertexaisearch.cloud.google/home/cid/f190000-0000-4d0a-0000-d08df6e3bef6
10. Создайте расширенное правило для хоста и пути.
В следующем разделе вы обновите правила маршрутизации балансировщиков нагрузки, чтобы включить возможность определения правил для хостов и путей с помощью облачной консоли. В таблице ниже приведены пользовательские значения (в порядке убывания), обновите их в соответствии с вашей средой:
Индивидуальная стоимость | Пример, основанный на учебном пособии. | |
Хозяева | agentspace.YOUR-EXTERNAL-IP.nip.io | agentspace.34.54.158.206.nip.io |
defaultService | projects/<projectid>/global/backendServices/agentspace-ineg-bes | projects/your-project-id/global/backendServices/agentspace-ineg-bes |
prefixMatch | /<название приложения Agentspace#1> | /drive-app |
pathRedirect | /<URL-адрес приложения #1 в пространстве агентов> | /us/home/cid/5970a1b4-080a-4b44-8acd-fa89460cf0cd |
hostRedirect | vertexaisearch.cloud.google.com | vertexaisearch.cloud.google.com |
prefixMatch | /<название приложения Agentspace#2> | /sharepoint-app |
pathRedirect | /<URL-адрес приложения #2 в пространстве агентов> | //signin/locations/global/workforcePools/your-pool-name/providers/your-provider-name?continueUrl=https://vertexaisearch.cloud.google/home/cid/f190000-0000-4d0a-0000-d08df6e3bef6 |
hostRedirect | auth.cloud.google | vertexaisearch.cloud.google.com |
Для доступа к правилам хоста и пути перейдите по следующей ссылке.

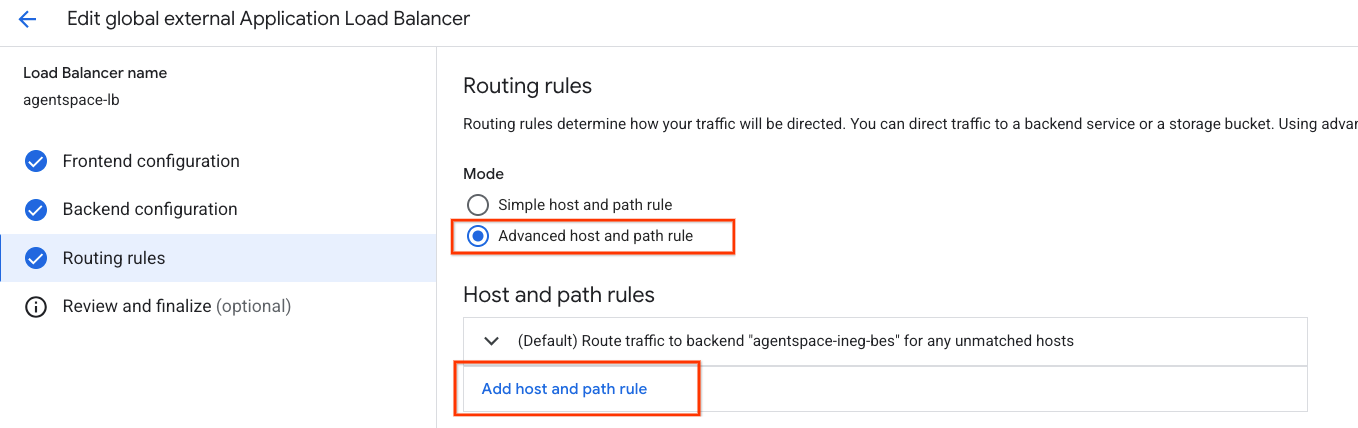

Балансировка нагрузки → agentspace-lb → Выберите «Редактировать»
Выберите Правила маршрутизации → Расширенные правила хоста и пути
Выберите «Добавить правило хоста и пути».

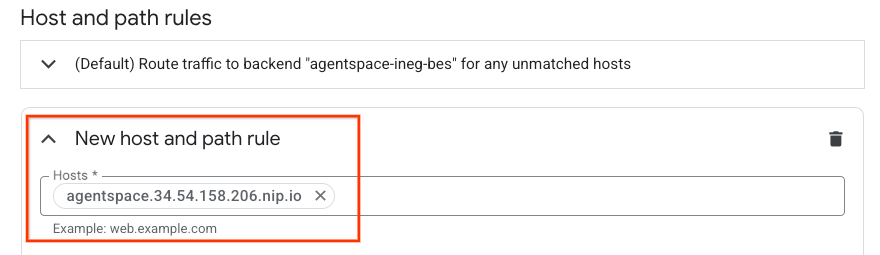

Теперь вам предлагается создать новое правило для хоста и пути. В разделе hosts вставьте agentspace.YOUR-EXTERNAL-IP.nip.io или пользовательский домен.
В поле «Сопоставление путей» (соответствия, действия и службы) обновите приведенное ниже содержимое, указав конфигурацию вашей среды, а затем выберите «Обновить».
defaultService: projects/<projectid>/global/backendServices/agentspace-ineg-bes
name: matcher1
routeRules:
- matchRules:
- prefixMatch: /<name of Agentspace app#1>
priority: 1
urlRedirect:
pathRedirect: /<Agentspace URL path of app#1>
hostRedirect: vertexaisearch.cloud.google.com
redirectResponseCode: FOUND
- matchRules:
- prefixMatch: /<name of Agentspace app#2>
priority: 2
urlRedirect:
pathRedirect: /<Agentspace URL path of app#2>
hostRedirect: auth.cloud.google
redirectResponseCode: FOUND

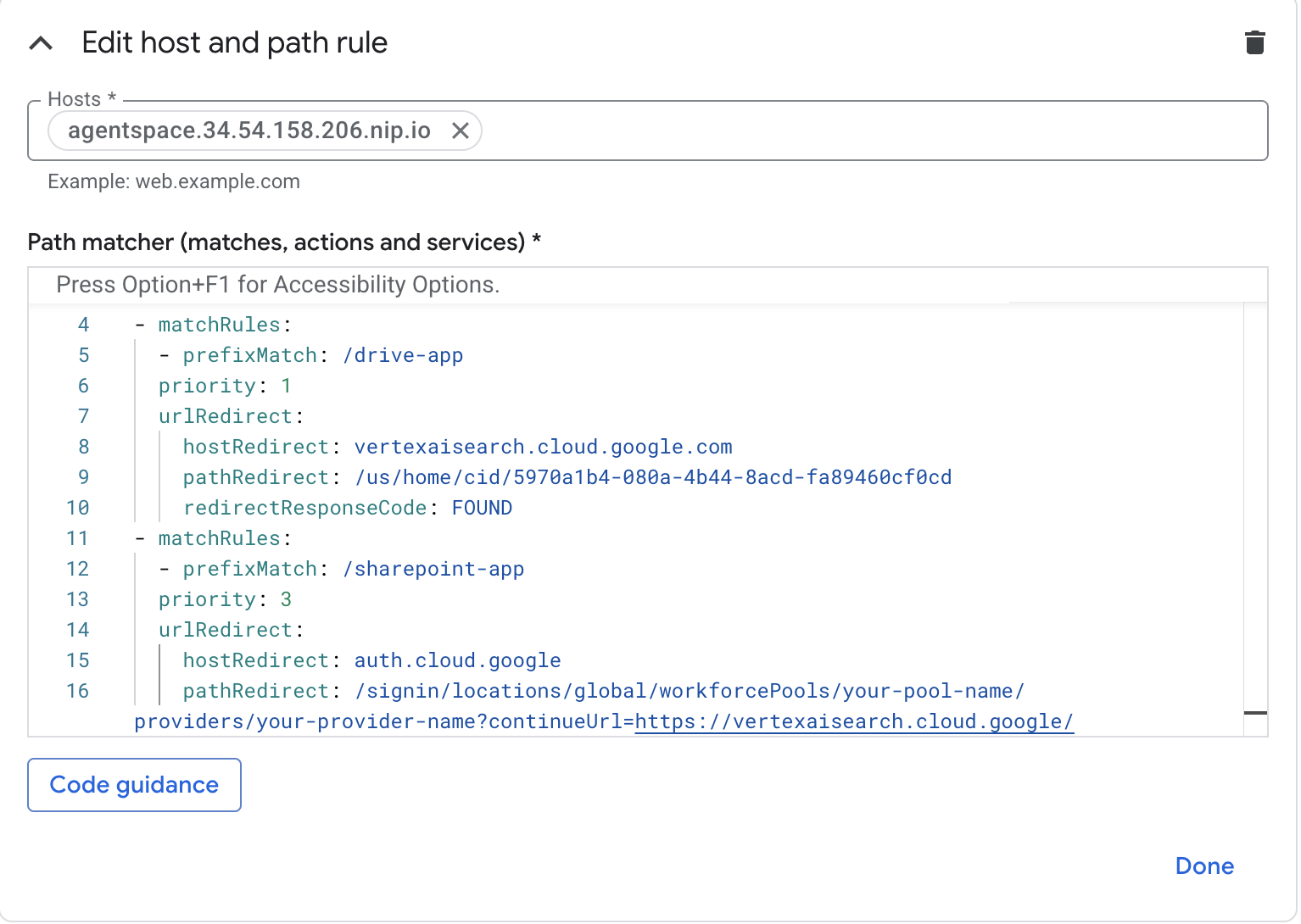

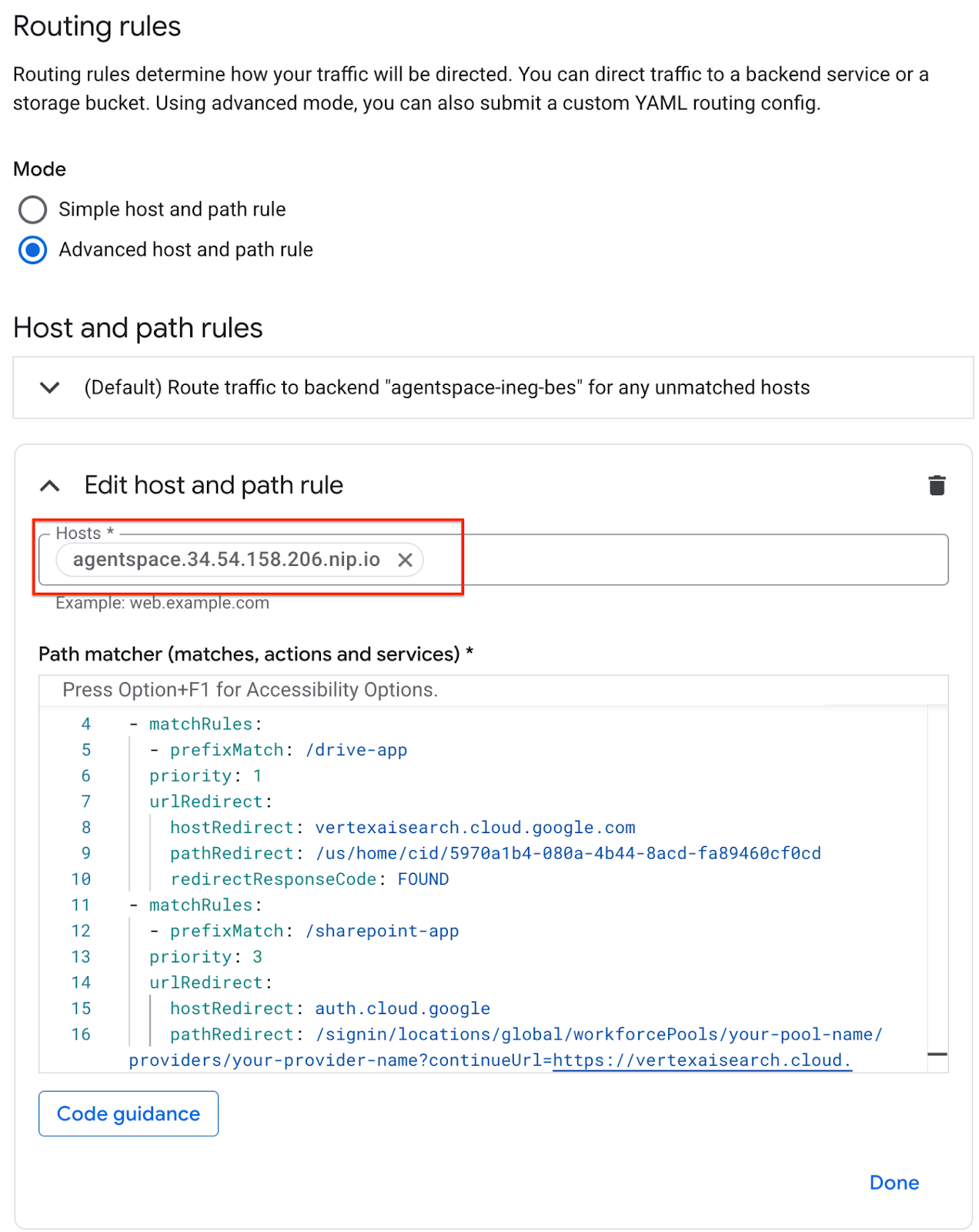

Пример скриншота:
11. Валидация
Развертывание завершено! Вы можете получить доступ к приложению Agentspace, используя пользовательский домен, через веб-браузер или терминал, указав agentspace.YOUR-EXTERNAL-IP.nip.io/path, например, agentspace.34.54.158.206.nip.io (примеры ниже):
Приложение Agentspace: drive-app
Путь: agentspace.34.54.158.206.nip.io/drive-app
Приложение Agentspace: приложение SharePoint
Путь: agentspace.34.54.158.206.nip.io/sharepoint-app
12. Уборка
Удалите учетные данные OAuth и выполните следующие действия:
Перейдите в раздел API и сервисы → Учетные данные
В разделе «Идентификаторы клиентов OAuth 2.0» выберите свои учетные данные, а затем удалите их.
Удалите компоненты лабораторной работы из одного терминала Cloud Shell:
gcloud compute forwarding-rules delete agentspace-fr --global -q
gcloud compute target-https-proxies delete https-proxy --global -q
gcloud compute url-maps delete agentspace-lb --global -q
cloud compute ssl-certificates delete agentspace-self-signed-cert --global -q
gcloud compute backend-services delete agentspace-ineg-bes --global -q
gcloud compute network-endpoint-groups delete agentspace-ineg --global -q
gcloud dns --project=$projectid record-sets delete agentspace.$externalip.nip.io --zone="agentspace-dns" --type="A"
gcloud dns --project=$projectid managed-zones delete agentspace-dns
gcloud compute addresses delete external-ip --global -q
gcloud compute networks delete agentspace-vpc -q
13. Поздравляем!
Поздравляем, вы успешно настроили и проверили подключение к Agentspace с использованием пользовательского домена через внешний балансировщик нагрузки приложений с расширенным управлением трафиком.
Вы создали инфраструктуру балансировки нагрузки, научились создавать Internet NEG, Cloud DNS и расширенное управление трафиком, которое обеспечило перенаправление хостов и путей, позволяющее подключаться к Agentspace с использованием пользовательского домена.
Cosmopup считает, что Codelabs — это круто!!
