NEG hybride Agentspace vers une base de données auto-hébergée multicloud

1. Introduction

Dans cet atelier de programmation, vous allez déployer un équilibreur de charge de proxy TCP interne et un groupe de points de terminaison du réseau (NEG) hybride, publiés en tant que service de producteur PSC. Le NEG se compose de l'adresse IP et du port de la base de données multicloud auto-hébergée (JIRA, Confluence, SharePoint, par exemple).

Private Service Connect est une fonctionnalité de mise en réseau de Google Cloud qui permet aux clients d'accéder à des services gérés en mode privé depuis leur réseau VPC. De même, il permet aux producteurs de services gérés d'héberger ces services dans leur propre réseau VPC ou multicloud, en proposant une connexion privée à leurs clients. Par exemple, lorsque vous utilisez Private Service Connect pour accéder à une base de données multicloud, vous êtes le producteur de services et Google (Agentspace) est le client du service.

Points abordés

Configuration réseau requise pour Agentspace
Bonnes pratiques de mise en réseau Agentspace
Créer un service producteur Private Service Connect

Prérequis

Projet Google Cloud avec des autorisations de propriétaire

2. Ce que vous allez faire

Vous allez établir un réseau de producteurs, agentspace-psc-demo, pour déployer un équilibreur de charge proxy TCP interne et un NEG hybride publié en tant que service via Private Service Connect (PSC).

3. Configuration réseau requise

Vous trouverez ci-dessous la répartition des exigences réseau pour le réseau de producteurs. Dans cet atelier de programmation, le consommateur est Agentspace.

Composants	Description
VPC (agentspace-psc-demo)	VPC en mode personnalisé
Sous-réseau NAT PSC	Les paquets du réseau VPC du client sont traduits à l'aide de la traduction NAT source (SNAT) afin que leurs adresses IP sources d'origine soient converties en adresses IP sources du sous-réseau NAT du réseau VPC du producteur. PSC NAT accepte un sous-réseau /29 par rattachement de service.
Sous-réseau de la règle de transfert PSC	Permet d'allouer une adresse IP à l'équilibreur de charge proxy TCP interne régional.Le sous-réseau de la règle de transfert est considéré comme un sous-réseau standard.
Sous-réseau proxy réservé	Une adresse IP interne est attribuée à chacun des proxys de l'équilibreur de charge. Les paquets envoyés à partir d'un proxy vers une VM ou un groupe de points de terminaison du réseau de backend possèdent une adresse IP source provenant du sous-réseau proxy réservé.Un sous-réseau /23 est recommandé , mais la taille minimale (/26) est acceptée. Un sous-réseau proxy régional est requis par région.
NEG hybride	Les services sur site ou sur d'autres cloud sont traités comme n'importe quel autre backend du service Cloud Load Balancing. La principale différence est que vous utilisez un NEG de connectivité hybride pour configurer les points de terminaison de ces backends. Les points de terminaison doivent être des combinaisons IP:port valides que votre équilibreur de charge peut atteindre à l'aide de produits de connectivité hybrides, tels que Cloud VPN ou Cloud Interconnect.
Service de backend	Un service de backend sert de pont entre votre équilibreur de charge et vos ressources de backend. Dans le tutoriel, le service de backend est associé au NEG hybride.

4. Bonnes pratiques

AgentSpace permet d'accéder aux bases de données auto-hébergées déployées sur site ou sur des ressources de calcul (par exemple, AWS EC2 et les VM Azure) lorsqu'ils sont publiés en tant que producteur de services.
Le trafic vers la base de données multicloud proviendra du sous-réseau proxy régional. Par conséquent, les règles de pare-feu doivent être mises à jour pour autoriser ce trafic.
Bien que le sous-réseau proxy soit annoncé par défaut par le routeur cloud, vérifiez que le réseau multicloud a appris ce sous-réseau.
Vérifiez que le réseau VPC Agentspace a appris le sous-réseau ou l'adresse IP de l'hôte de la base de données multicloud.
Activez l'accès global sur la règle de transfert du producteur avant de créer le rattachement de service.
Activez l'accès mondial lorsque vous créez le point de terminaison Agentspace.

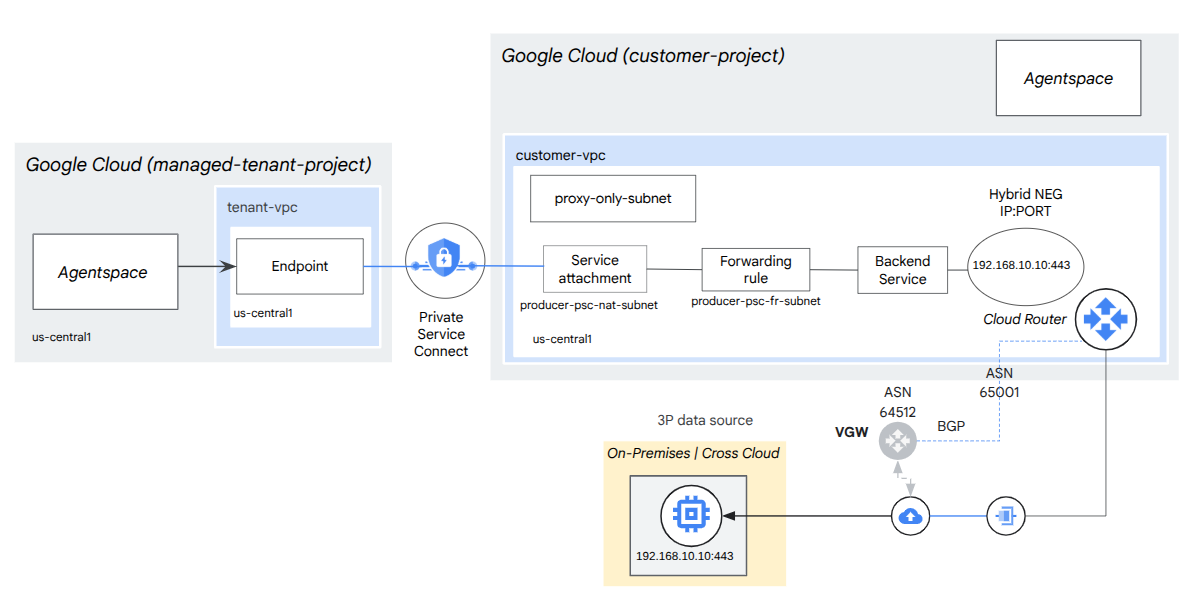

5. Topologie de l'atelier de programmation

6. Préparation

Configuration de l'environnement au rythme de chacun

Connectez-vous à la console Google Cloud, puis créez un projet ou réutilisez un projet existant. Si vous n'avez pas encore de compte Gmail ou Google Workspace, vous devez en créer un.

Le nom du projet est le nom à afficher pour les participants au projet. Il s'agit d'une chaîne de caractères non utilisée par les API Google. Vous pourrez toujours le modifier.
L'ID du projet est unique parmi tous les projets Google Cloud et non modifiable une fois défini. La console Cloud génère automatiquement une chaîne unique (en général, vous n'y accordez d'importance particulière). Dans la plupart des ateliers de programmation, vous devrez indiquer l'ID de votre projet (généralement identifié par PROJECT_ID). Si l'ID généré ne vous convient pas, vous pouvez en générer un autre de manière aléatoire. Vous pouvez également en spécifier un et voir s'il est disponible. Après cette étape, l'ID n'est plus modifiable et restera donc le même pour toute la durée du projet.
Pour information, il existe une troisième valeur (le numéro de projet) que certaines API utilisent. Pour en savoir plus sur ces trois valeurs, consultez la documentation.

Vous devez ensuite activer la facturation dans la console Cloud pour utiliser les ressources/API Cloud. L'exécution de cet atelier de programmation est très peu coûteuse, voire sans frais. Pour désactiver les ressources et éviter ainsi que des frais ne vous soient facturés après ce tutoriel, vous pouvez supprimer le projet ou les ressources que vous avez créées. Les nouveaux utilisateurs de Google Cloud peuvent participer au programme d'essai sans frais pour bénéficier d'un crédit de 300 $.

Démarrer Cloud Shell

Bien que Google Cloud puisse être utilisé à distance depuis votre ordinateur portable, nous allons nous servir de Google Cloud Shell pour cet atelier de programmation, un environnement de ligne de commande exécuté dans le cloud.

Dans la console Google Cloud, cliquez sur l'icône Cloud Shell dans la barre d'outils supérieure :

Le provisionnement et la connexion à l'environnement prennent quelques instants seulement. Une fois l'opération terminée, le résultat devrait ressembler à ceci :

Cette machine virtuelle contient tous les outils de développement nécessaires. Elle comprend un répertoire d'accueil persistant de 5 Go et s'exécute sur Google Cloud, ce qui améliore nettement les performances du réseau et l'authentification. Vous pouvez effectuer toutes les tâches de cet atelier de programmation dans un navigateur. Vous n'avez rien à installer.

7. Avant de commencer

Activer les API

Dans Cloud Shell, assurez-vous que l'ID de votre projet est configuré :

gcloud config list project
gcloud config set project [YOUR-PROJECT-ID]
project=[YOUR-PROJECT-ID]
region=[YOUR-REGION]
zone=[YOUR-ZONE]
echo $project
echo $region

Activez tous les services nécessaires :

gcloud services enable compute.googleapis.com

8. Créer un réseau VPC de producteur

Réseau VPC

Dans Cloud Shell, procédez comme suit :

gcloud compute networks create agentspace-psc-demo --subnet-mode custom

Créer des sous-réseaux

Le sous-réseau PSC sera associé au rattachement de service PSC à des fins de traduction d'adresse réseau.

Dans Cloud Shell, créez le sous-réseau NAT PSC :

gcloud compute networks subnets create producer-psc-nat-subnet --network agentspace-psc-demo --range 172.16.10.0/28 --region $region --purpose=PRIVATE_SERVICE_CONNECT

Dans Cloud Shell, créez le sous-réseau de la règle de transfert du producteur :

gcloud compute networks subnets create producer-psc-fr-subnet --network agentspace-psc-demo --range 172.16.20.0/28 --region $region --enable-private-ip-google-access

Dans Cloud Shell, créez le sous-réseau de proxy régional du producteur, observé par la base de données multicloud en tant qu'adresse IP source.

gcloud compute networks subnets create $region-proxy-only-subnet \
  --purpose=REGIONAL_MANAGED_PROXY \
  --role=ACTIVE \
  --region=$region \
  --network=agentspace-psc-demo \
  --range=10.10.10.0/24

Réserver l'adresse IP de l'équilibreur de charge

Dans Cloud Shell, réservez une adresse IP interne pour l'équilibreur de charge :

gcloud compute addresses create hybrid-neg-lb-ip \
  --region=$region \
  --subnet=producer-psc-fr-subnet

Dans Cloud Shell, affichez l'adresse IP réservée.

gcloud compute addresses describe hybrid-neg-lb-ip \
  --region=$region | grep -i address:

Exemple de résultat :

gcloud compute addresses describe hybrid-neg-lb-ip   --region=$region | grep -i address:
address: 172.16.20.2

Configurer le NEG hybride

Créez un NEG hybride et définissez –network-endpoint-type sur NON_GCP_PRIVATE_IP_PORT.

Dans Cloud Shell, créez un NEG hybride permettant d'accéder à la base de données sur site :

gcloud compute network-endpoint-groups create on-prem-hybrid-neg \
    --network-endpoint-type=NON_GCP_PRIVATE_IP_PORT \
    --network=agentspace-psc-demo \
    --zone=$zone

Dans Cloud Shell, mettez à jour le NEG hybride avec l'adresse IP et le port de la base de données multicloud (192.168.10.10 et port 443) conformément à l'architecture de référence :

gcloud compute network-endpoint-groups update on-prem-hybrid-neg \
    --add-endpoint=ip=192.168.10.10,port=443 \
    --zone=$zone

Créer une vérification d'état régionale

Dans Cloud Shell, créez une vérification de l'état qui analyse le port 443 de la base de données sur site :

gcloud compute health-checks create tcp on-prem-443-healthcheck \
    --region=$region \
    --port=443

Créer une stratégie de pare-feu réseau et des règles de pare-feu

Dans Cloud Shell, procédez comme suit :

gcloud compute network-firewall-policies create agentspace-psc-demo-policy --global

gcloud compute network-firewall-policies associations create --firewall-policy agentspace-psc-demo-policy --network agentspace-psc-demo --name agentspace-psc-demo --global-firewall-policy

La règle de pare-feu suivante autorise le trafic de la plage de sous-réseaux NAT PSC vers toutes les instances du réseau.

Dans Cloud Shell, procédez comme suit :

gcloud compute network-firewall-policies rules create 2001 --action ALLOW --firewall-policy agentspace-psc-demo-policy --description "allow traffic from PSC NAT subnet" --direction INGRESS --src-ip-ranges 172.16.10.0/28 --global-firewall-policy --layer4-configs=tcp

9. Créer un service producteur

Créer des composants pour l'équilibreur de charge

Dans Cloud Shell, créez un service de backend :

gcloud compute backend-services create producer-backend-svc --region=$region --load-balancing-scheme=INTERNAL_MANAGED --protocol=TCP --region=$region --health-checks=on-prem-443-healthcheck --health-checks-region=$region

Dans Cloud Shell, ajoutez le backend de NEG hybride au service de backend :

gcloud compute backend-services add-backend producer-backend-svc --network-endpoint-group=on-prem-hybrid-neg --network-endpoint-group-zone=$zone --balancing-mode=CONNECTION --max-connections=100 --region=$region

Dans Cloud Shell, créez un proxy TCP cible pour acheminer les requêtes vers votre service de backend :

gcloud compute target-tcp-proxies create producer-lb-tcp-proxy \
      --backend-service=producer-backend-svc  \
      --region=$region

Dans la syntaxe suivante, créez une règle de transfert (équilibreur de charge proxy TCP interne) avec l'accès mondial activé.

Dans Cloud Shell, procédez comme suit :

gcloud compute forwarding-rules create producer-hybrid-neg-fr \
     --load-balancing-scheme=INTERNAL_MANAGED \
     --network-tier=PREMIUM \
     --network=agentspace-psc-demo \
     --subnet=producer-psc-fr-subnet \
     --address=hybrid-neg-lb-ip \
     --target-tcp-proxy=producer-lb-tcp-proxy \
     --target-tcp-proxy-region=$region \
     --region=$region \
     --allow-global-access \
     --ports=443

Créer un rattachement de service

Pour publier un service, vous devez créer un rattachement de service. Vous pouvez publier le service avec approbation automatique ou explicite.

Pour publier le service et autoriser automatiquement tous les clients à s'y connecter, suivez les instructions de la section Publier un service avec approbation automatique.
Pour publier le service avec une approbation explicite du client, sélectionnez "Accepter les connexions pour les projets sélectionnés" dans les paramètres de connexion du rattachement de service, puis laissez le champ "Projets acceptés" vide.
Une fois le rattachement de service généré, les points de terminaison client qui demandent l'accès au service producteur passent initialement à l'état "En attente". Pour autoriser la connexion, le producteur doit ensuite accepter le projet à partir duquel la demande de point de terminaison du consommateur a été envoyée.

Dans Cloud Shell, créez le rattachement de service cc-database1-svc-attachment avec approbation automatique :

gcloud compute service-attachments create cc-database1-svc-attachment --region=$region --producer-forwarding-rule=producer-hybrid-neg-fr --connection-preference=ACCEPT_AUTOMATIC --nat-subnets=producer-psc-nat-subnet

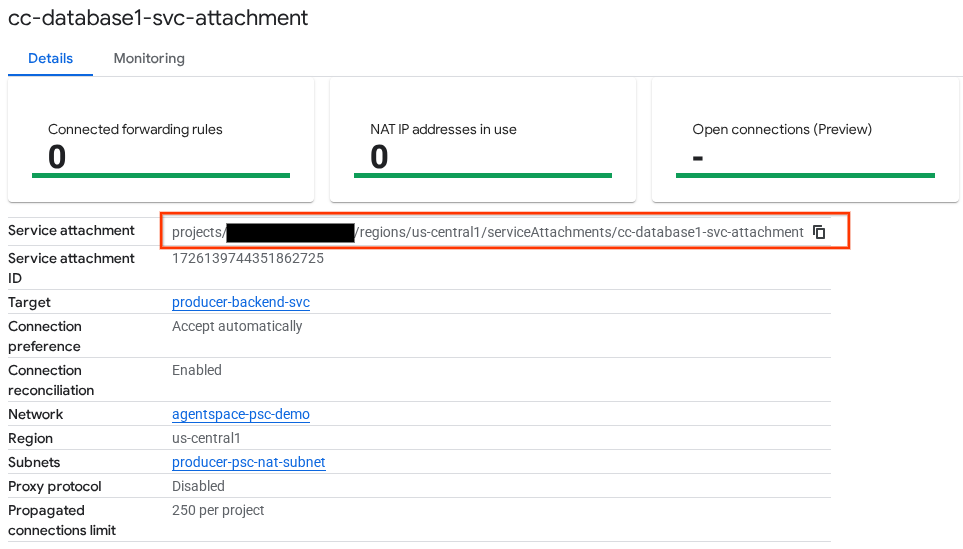

Ensuite, obtenez et notez le rattachement de service listé dans l'URI selfLink commençant par "projects" pour configurer le point de terminaison PSC dans Agentspace.

selfLink: projects/<your-project-id>/regions/<your-region>/serviceAttachments/cc-database1-svc-attachment

Dans Cloud Shell, procédez comme suit :

gcloud compute service-attachments describe cc-database1-svc-attachment --region=$region

Exemple de résultat attendu :

connectionPreference: ACCEPT_AUTOMATIC
creationTimestamp: '2025-07-06T16:05:14.706-07:00'
description: ''
enableProxyProtocol: false
fingerprint: rXjeAOjb41k=
id: '1726139744351862725'
kind: compute#serviceAttachment
name: cc-database1-svc-attachment
natSubnets:
- https://www.googleapis.com/compute/v1/projects/$project/regions/us-central1/subnetworks/producer-psc-nat-subnet
pscServiceAttachmentId:
  high: '54619734758392808'
  low: '1726139744351862725'
reconcileConnections: false
region: https://www.googleapis.com/compute/v1/projects/$project/regions/us-central1
selfLink: https://www.googleapis.com/compute/v1/projects/$project/regions/us-central1/serviceAttachments/cc-database1-svc-attachment
targetService: https://www.googleapis.com/compute/v1/projects/$project/regions/us-central1/forwardingRules/producer-hybrid-neg-fr

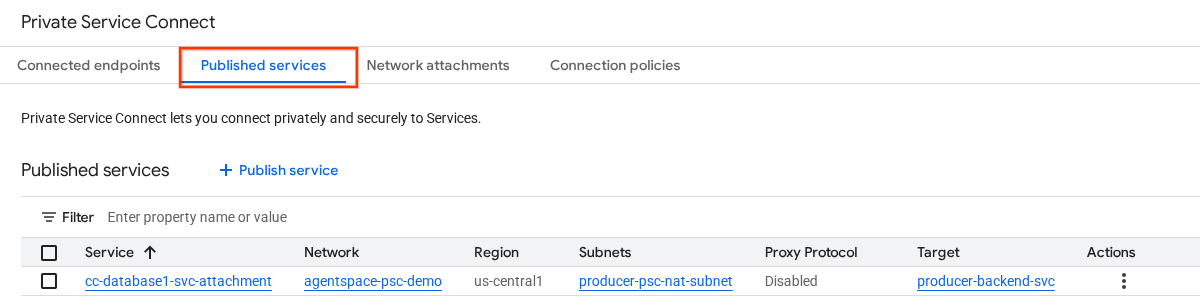

Dans la console Cloud, accédez à :

Services réseau → Private Service Connect → Services publiés

10. Établir une connexion de point de terminaison PSC dans Agentspace

Avant d'associer l'attachement de service du producteur à Agentspace, assurez-vous que les validations suivantes sont effectuées :

Le pare-feu réseau multicloud autorise le sous-réseau proxy régional.
Le réseau multicloud a appris le sous-réseau proxy régional.
Le VPC Agentspace a appris l'adresse IP de l'hôte ou du sous-réseau de base de données multicloud.

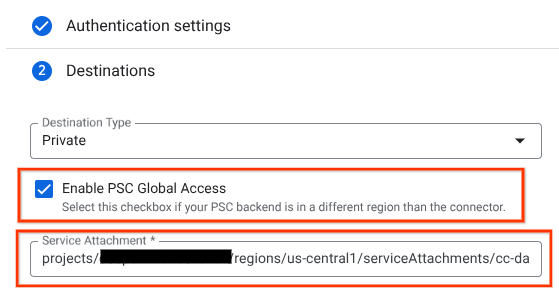

Associez l'URI du rattachement de service producteur à Agentspace, en veillant à sélectionner l'accès mondial. Vous trouverez ci-dessous un exemple d'activation de l'accès mondial avec l'attachement de service de l'architecture de référence.

Pour finaliser la mise en réseau privée, consultez les sources de données tierces d'Agentspace pour obtenir des instructions supplémentaires.

Valider le point de terminaison PSC dans la console Cloud

Pour confirmer qu'une connexion PSC a bien été établie entre Agentspace (le consommateur) et le producteur, vérifiez le projet de locataire Agentspace associé au service producteur. Vous le trouverez sous "Projets associés". L'ID du projet locataire est attribué de manière aléatoire, mais se termine toujours par "tp".

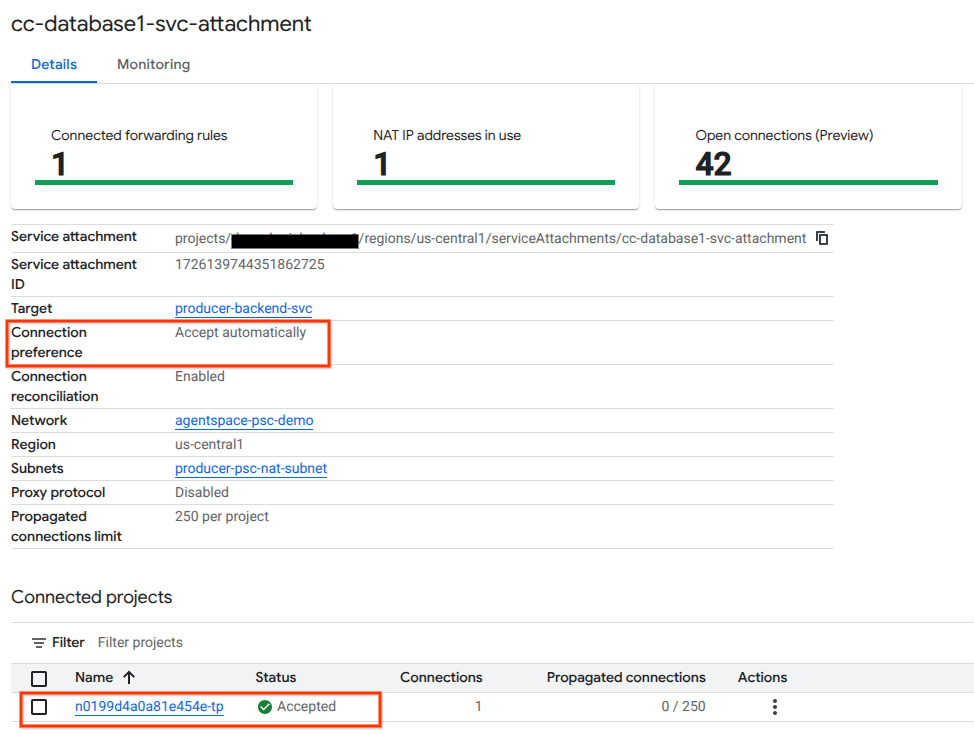

Dans la console Cloud, vous pouvez valider la connexion PSC. Dans la console Cloud, accédez à :

Services réseau → Private Service Connect → Service publié, puis sélectionnez le service cc-database1-svc-attachment.

11. Effectuer un nettoyage

Supprimer les composants de l'atelier à partir d'un seul terminal Cloud Shell

gcloud compute service-attachments delete cc-database1-svc-attachment --region=$region -q

gcloud compute forwarding-rules delete producer-hybrid-neg-fr --region=$region -q

gcloud compute target-tcp-proxies delete producer-lb-tcp-proxy --region=$region -q

gcloud compute backend-services delete producer-backend-svc --region=$region -q

gcloud compute network-firewall-policies rules delete 2001 --firewall-policy agentspace-psc-demo-policy --global-firewall-policy -q

gcloud compute network-firewall-policies associations delete --firewall-policy=agentspace-psc-demo-policy  --name=agentspace-psc-demo --global-firewall-policy -q

gcloud compute network-firewall-policies delete agentspace-psc-demo-policy --global -q

gcloud compute network-endpoint-groups delete on-prem-hybrid-neg --zone=$zone -q

gcloud compute addresses delete hybrid-neg-lb-ip --region=$region -q

gcloud compute networks subnets delete $region-proxy-only-subnet --region=$region -q

gcloud compute networks subnets delete producer-psc-nat-subnet --region=$region -q

gcloud compute networks subnets delete producer-psc-fr-subnet --region=$region -q

gcloud compute health-checks delete on-prem-443-healthcheck --region=us-central1 -q

gcloud compute networks delete agentspace-psc-demo -q

12. Félicitations

Félicitations, vous avez configuré et publié un service de producteur avec Private Service Connect.

Vous avez créé l'infrastructure du producteur, appris à créer un NEG hybride et un service de producteur, et associé le rattachement de service à Agentspace.

Cosmopup pense que les ateliers de programmation sont géniaux !
