NEG Hybrid Agentspace ke database yang dihosting sendiri di Cross Cloud

1. Pengantar

CATATAN: Codelab ini menawarkan panduan konfigurasi untuk mengakses database yang dihosting sendiri dan dihosting sendiri lintas cloud. Ubah codelab sesuai kebutuhan agar selaras dengan persyaratan spesifik organisasi Anda. Konektivitas Hybrid ke jaringan lintas cloud berada di luar cakupan.

Dalam codelab ini, Anda akan men-deploy load balancer proxy tcp internal dan grup endpoint jaringan (NEG) hibrida, yang Dipublikasikan sebagai Layanan Produsen PSC. NEG akan terdiri dari Alamat IP dan Port database yang dihosting sendiri lintas cloud, misalnya JIRA, Confluence, Sharepoint.

Private Service Connect adalah kemampuan jaringan Google Cloud yang memungkinkan Konsumen mengakses layanan terkelola secara pribadi dari dalam jaringan VPC mereka. Demikian pula, hal ini memungkinkan Produsen layanan terkelola menghosting layanan ini di jaringan VPC atau Cross Cloud mereka sendiri, yang menawarkan koneksi pribadi kepada Konsumen mereka. Misalnya, saat Anda menggunakan Private Service Connect untuk mengakses database lintas cloud, Anda adalah Produsen layanan, dan Google (Agentspace) adalah Konsumen layanan.

Yang akan Anda pelajari

• Persyaratan jaringan untuk Agentspace
• Praktik terbaik jaringan Agentspace
• Membuat layanan Produsen Private Service Connect

Yang Anda butuhkan

• Project Google Cloud dengan izin Pemilik

2. Yang akan Anda build

Anda akan membuat jaringan Produsen, agentspace-psc-demo, untuk men-deploy load balancer proxy tcp internal dan NEG Hybrid yang dipublikasikan sebagai layanan melalui Private Service Connect (PSC).

3. Persyaratan jaringan

Berikut adalah perincian persyaratan jaringan untuk jaringan Produsen, Konsumen dalam codelab ini adalah Agentspace.

Komponen	Deskripsi
VPC (agentspace-psc-demo)	VPC mode kustom
Subnet NAT PSC	Paket dari jaringan VPC Konsumen diterjemahkan menggunakan NAT sumber (SNAT) sehingga alamat IP sumber aslinya dikonversi menjadi alamat IP sumber dari subnet NAT di jaringan VPC Produsen. PSC NAT mendukung subnet /29 per Lampiran Layanan.
Subnet aturan penerusan PSC	Digunakan untuk mengalokasikan alamat IP untuk Load Balancer Proxy TCP Internal Regional.Subnet aturan penerusan dianggap sebagai subnet reguler.
Subnet Khusus Proxy	Setiap proxy load balancer diberi alamat IP internal. Paket yang dikirim dari proxy ke VM backend atau grup endpoint jaringan memiliki alamat IP sumber dari subnet khusus proxy.Subnet /23 direkomendasikan , meskipun minimum /26 didukung. Satu subnet proxy regional diperlukan per region.
NEG Hybrid	Layanan lokal dan cloud lainnya diperlakukan seperti backend Cloud Load Balancing lainnya. Perbedaan utamanya adalah Anda menggunakan NEG konektivitas hybrid untuk mengonfigurasi endpoint backend ini. Endpoint harus berupa kombinasi IP:port yang valid yang dapat dijangkau oleh load balancer Anda menggunakan produk konektivitas hybrid seperti Cloud VPN atau Cloud Interconnect.
Layanan Backend	Layanan backend bertindak sebagai jembatan antara load balancer dan resource backend Anda. Dalam tutorial ini, layanan backend dikaitkan dengan NEG Hybrid.

4. Praktik Terbaik

• AgentSpace mendukung akses lintas cloud ke database yang dihosting sendiri yang di-deploy di infrastruktur lokal atau compute (misalnya, AWS EC2 & Azure VM) saat dipublikasikan sebagai Produsen Layanan.
• Traffic ke database lintas cloud akan berasal dari subnet proxy regional. Oleh karena itu, aturan firewall harus diperbarui untuk memasukkan traffic ini ke dalam daftar yang diizinkan.
• Meskipun subnet khusus proxy diiklankan secara default oleh Cloud Router, pastikan jaringan lintas cloud telah mempelajari subnet ini.
• Pastikan jaringan VPC Agentspace telah mempelajari subnet atau alamat IP host database lintas cloud.
• Aktifkan Akses Global pada aturan penerusan Produsen sebelum membuat Lampiran Layanan.
• Aktifkan Akses global saat membuat endpoint Agentspace.

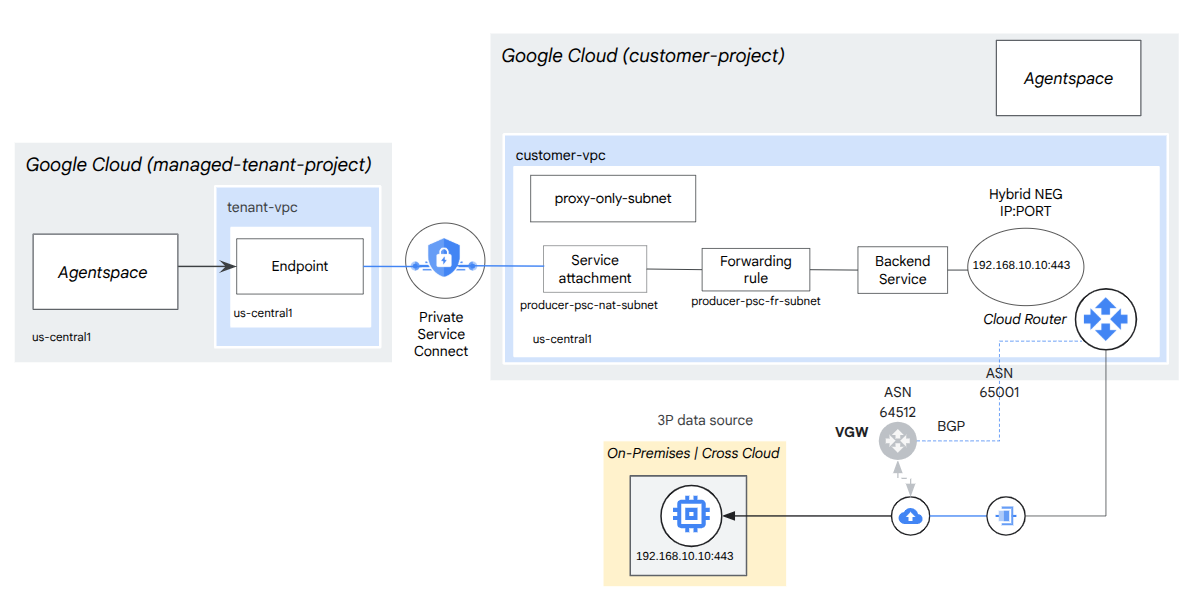

5. Topologi codelab

6. Penyiapan dan Persyaratan

Penyiapan lingkungan mandiri

1. Login ke Google Cloud Console dan buat project baru atau gunakan kembali project yang sudah ada. Jika belum memiliki akun Gmail atau Google Workspace, Anda harus membuatnya.

• Project name adalah nama tampilan untuk peserta project ini. String ini adalah string karakter yang tidak digunakan oleh Google API. Anda dapat memperbaruinya kapan saja.
• Project ID bersifat unik di semua project Google Cloud dan tidak dapat diubah (tidak dapat diubah setelah ditetapkan). Cloud Console otomatis membuat string unik; biasanya Anda tidak mementingkan kata-katanya. Di sebagian besar codelab, Anda harus merujuk Project ID-nya (umumnya diidentifikasi sebagai PROJECT_ID). Jika tidak suka dengan ID yang dibuat, Anda dapat membuat ID acak lainnya. Atau, Anda dapat mencobanya sendiri, dan lihat apakah ID tersebut tersedia. ID tidak dapat diubah setelah langkah ini dan tersedia selama durasi project.
• Sebagai informasi, ada nilai ketiga, Project Number, yang digunakan oleh beberapa API. Pelajari lebih lanjut ketiga nilai ini di dokumentasi.

Perhatian: Project ID bersifat unik secara global dan tidak dapat digunakan orang lain setelah Anda memilihnya. Anda adalah satu-satunya pengguna ID tersebut. Meskipun project sudah dihapus, ID tersebut tidak dapat digunakan lagi

Catatan: Jika menggunakan akun Gmail, Anda dapat menyetel lokasi default ke No organization. Jika Anda menggunakan akun Google Workspace, pilih lokasi yang sesuai untuk organisasi Anda.

2. Selanjutnya, Anda harus mengaktifkan penagihan di Konsol Cloud untuk menggunakan resource/API Cloud. Menjalankan operasi dalam codelab ini tidak akan memakan banyak biaya, bahkan mungkin tidak sama sekali. Guna mematikan resource agar tidak menimbulkan penagihan di luar tutorial ini, Anda dapat menghapus resource yang dibuat atau menghapus project-nya. Pengguna baru Google Cloud memenuhi syarat untuk mengikuti program Uji Coba Gratis senilai $300 USD.

Mulai Cloud Shell

Meskipun Google Cloud dapat dioperasikan dari jarak jauh menggunakan laptop Anda, dalam codelab ini, Anda akan menggunakan Google Cloud Shell, lingkungan command line yang berjalan di Cloud.

Dari Google Cloud Console, klik ikon Cloud Shell di toolbar kanan atas:

Hanya perlu waktu beberapa saat untuk penyediaan dan terhubung ke lingkungan. Jika sudah selesai, Anda akan melihat tampilan seperti ini:

Mesin virtual ini berisi semua alat pengembangan yang Anda perlukan. Layanan ini menawarkan direktori beranda tetap sebesar 5 GB dan beroperasi di Google Cloud, sehingga sangat meningkatkan performa dan autentikasi jaringan. Semua pekerjaan Anda dalam codelab ini dapat dilakukan di browser. Anda tidak perlu menginstal apa pun.

7. Sebelum memulai

Mengaktifkan API

Di dalam Cloud Shell, pastikan project ID Anda sudah disiapkan:

gcloud config list project
gcloud config set project [YOUR-PROJECT-ID]
project=[YOUR-PROJECT-ID]
region=[YOUR-REGION]
zone=[YOUR-ZONE]
echo $project
echo $region

Aktifkan semua layanan yang diperlukan:

gcloud services enable compute.googleapis.com

8. Buat Jaringan VPC Produsen

Jaringan VPC

Di dalam Cloud Shell, lakukan hal berikut:

gcloud compute networks create agentspace-psc-demo --subnet-mode custom

Buat Subnet

Subnet PSC akan dikaitkan dengan Lampiran Layanan PSC untuk tujuan Network Address Translation.

Di dalam Cloud Shell, buat Subnet NAT PSC:

gcloud compute networks subnets create producer-psc-nat-subnet --network agentspace-psc-demo --range 172.16.10.0/28 --region $region --purpose=PRIVATE_SERVICE_CONNECT

Di dalam Cloud Shell, buat subnet aturan penerusan Produsen:

gcloud compute networks subnets create producer-psc-fr-subnet --network agentspace-psc-demo --range 172.16.20.0/28 --region $region --enable-private-ip-google-access

Di dalam Cloud Shell, buat subnet khusus proxy regional Produsen, yang diamati oleh database lintas cloud sebagai IP sumber.

gcloud compute networks subnets create $region-proxy-only-subnet \
  --purpose=REGIONAL_MANAGED_PROXY \
  --role=ACTIVE \
  --region=$region \
  --network=agentspace-psc-demo \
  --range=10.10.10.0/24

Mencadangkan alamat IP load balancer

Di dalam Cloud Shell, cadangkan alamat IP internal untuk load balancer:

gcloud compute addresses create hybrid-neg-lb-ip \
  --region=$region \
  --subnet=producer-psc-fr-subnet

Di dalam Cloud Shell, lihat Alamat IP yang dicadangkan.

gcloud compute addresses describe hybrid-neg-lb-ip \
  --region=$region | grep -i address:

Contoh output:

gcloud compute addresses describe hybrid-neg-lb-ip   --region=$region | grep -i address:
address: 172.16.20.2

Menyiapkan NEG Hybrid

Buat NEG Hybrid, dan tetapkan –network-endpoint-type ke NON_GCP_PRIVATE_IP_PORT

Di dalam Cloud Shell, buat NEG Hybrid yang digunakan untuk mengakses database lokal:

gcloud compute network-endpoint-groups create on-prem-hybrid-neg \
    --network-endpoint-type=NON_GCP_PRIVATE_IP_PORT \
    --network=agentspace-psc-demo \
    --zone=$zone

CATATAN: Perbarui IP dan PORT NEG Hybrid berdasarkan persyaratan organisasi Anda.

Di dalam Cloud Shell, perbarui NEG Hybrid dengan IP:Port database lintas cloud, 192.168.10.10 & Port 443 sesuai arsitektur referensi:

gcloud compute network-endpoint-groups update on-prem-hybrid-neg \
    --add-endpoint=ip=192.168.10.10,port=443 \
    --zone=$zone

Membuat health check regional

Di dalam Cloud Shell, buat health check yang memeriksa port database lokal, 443:

gcloud compute health-checks create tcp on-prem-443-healthcheck \
    --region=$region \
    --port=443

Membuat Kebijakan Firewall Jaringan dan Aturan Firewall

Di dalam Cloud Shell, lakukan hal berikut:

gcloud compute network-firewall-policies create agentspace-psc-demo-policy --global

gcloud compute network-firewall-policies associations create --firewall-policy agentspace-psc-demo-policy --network agentspace-psc-demo --name agentspace-psc-demo --global-firewall-policy

Aturan firewall berikut mengizinkan traffic dari rentang Subnet NAT PSC ke semua instance dalam jaringan.

Di dalam Cloud Shell, lakukan hal berikut:

gcloud compute network-firewall-policies rules create 2001 --action ALLOW --firewall-policy agentspace-psc-demo-policy --description "allow traffic from PSC NAT subnet" --direction INGRESS --src-ip-ranges 172.16.10.0/28 --global-firewall-policy --layer4-configs=tcp

9. Membuat Layanan Produsen

Membuat Komponen Load Balancer

Di dalam Cloud Shell, buat layanan backend::

gcloud compute backend-services create producer-backend-svc --region=$region --load-balancing-scheme=INTERNAL_MANAGED --protocol=TCP --region=$region --health-checks=on-prem-443-healthcheck --health-checks-region=$region

Di dalam Cloud Shell, tambahkan backend NEG Hybrid ke layanan backend:

gcloud compute backend-services add-backend producer-backend-svc --network-endpoint-group=on-prem-hybrid-neg --network-endpoint-group-zone=$zone --balancing-mode=CONNECTION --max-connections=100 --region=$region

Di Cloud Shell, Buat proxy TCP target untuk mengarahkan permintaan ke layanan backend Anda:

gcloud compute target-tcp-proxies create producer-lb-tcp-proxy \
      --backend-service=producer-backend-svc  \
      --region=$region

Dalam sintaksis berikut, buat aturan penerusan (load balancer proxy tcp internal) dengan akses global diaktifkan.

Di Cloud Shell, lakukan hal berikut:

gcloud compute forwarding-rules create producer-hybrid-neg-fr \
     --load-balancing-scheme=INTERNAL_MANAGED \
     --network-tier=PREMIUM \
     --network=agentspace-psc-demo \
     --subnet=producer-psc-fr-subnet \
     --address=hybrid-neg-lb-ip \
     --target-tcp-proxy=producer-lb-tcp-proxy \
     --target-tcp-proxy-region=$region \
     --region=$region \
     --allow-global-access \
     --ports=443

Buat Lampiran Layanan

Untuk memublikasikan layanan, Anda harus membuat lampiran layanan. Anda dapat memublikasikan layanan dengan persetujuan otomatis atau persetujuan eksplisit.

• Untuk memublikasikan layanan dan otomatis mengizinkan Konsumen terhubung ke layanan tersebut, ikuti petunjuk di Memublikasikan layanan dengan persetujuan otomatis.
• Untuk memublikasikan layanan dengan persetujuan Konsumen eksplisit, di setelan koneksi lampiran layanan, pilih Terima koneksi untuk project yang dipilih dan biarkan kolom Project yang diterima kosong.
• Setelah Anda membuat lampiran layanan, endpoint Konsumen yang meminta akses ke layanan Produsen akan memasuki status tertunda pada awalnya. Untuk mengizinkan koneksi, Produsen kemudian harus menerima project tempat permintaan endpoint Konsumen berasal.

Di dalam Cloud Shell, buat Lampiran Layanan, cc-database1-svc-attachment dengan persetujuan otomatis:

gcloud compute service-attachments create cc-database1-svc-attachment --region=$region --producer-forwarding-rule=producer-hybrid-neg-fr --connection-preference=ACCEPT_AUTOMATIC --nat-subnets=producer-psc-nat-subnet

Selanjutnya, dapatkan dan catat Lampiran Layanan yang tercantum dalam URI selfLink yang dimulai dengan project untuk mengonfigurasi endpoint PSC di Agentspace.

selfLink: projects/<your-project-id>/regions/<your-region>/serviceAttachments/cc-database1-svc-attachment

Di dalam Cloud Shell, lakukan hal berikut:

gcloud compute service-attachments describe cc-database1-svc-attachment --region=$region

Contoh Output yang Diharapkan:

connectionPreference: ACCEPT_AUTOMATIC
creationTimestamp: '2025-07-06T16:05:14.706-07:00'
description: ''
enableProxyProtocol: false
fingerprint: rXjeAOjb41k=
id: '1726139744351862725'
kind: compute#serviceAttachment
name: cc-database1-svc-attachment
natSubnets:
- https://www.googleapis.com/compute/v1/projects/$project/regions/us-central1/subnetworks/producer-psc-nat-subnet
pscServiceAttachmentId:
  high: '54619734758392808'
  low: '1726139744351862725'
reconcileConnections: false
region: https://www.googleapis.com/compute/v1/projects/$project/regions/us-central1
selfLink: https://www.googleapis.com/compute/v1/projects/$project/regions/us-central1/serviceAttachments/cc-database1-svc-attachment
targetService: https://www.googleapis.com/compute/v1/projects/$project/regions/us-central1/forwardingRules/producer-hybrid-neg-fr

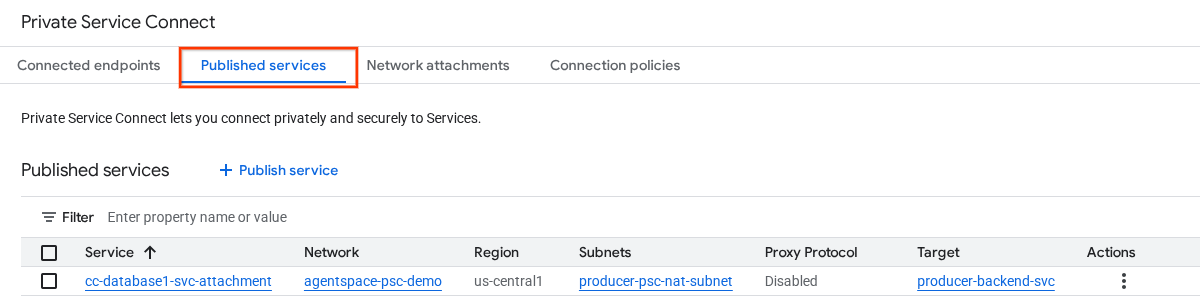

Di Konsol Cloud, buka:

Network Services → Private Service Connect → Published Services

10. Membuat Koneksi Endpoint PSC di Agentspace

Sebelum mengaitkan Lampiran Layanan Produsen ke Agentspace, pastikan validasi berikut telah selesai:

• Firewall jaringan lintas-cloud memasukkan subnet proxy regional ke dalam daftar yang diizinkan.
• Jaringan lintas cloud telah mempelajari subnet proxy regional.
• VPC Agentspace telah mempelajari subnet atau IP host database lintas cloud.

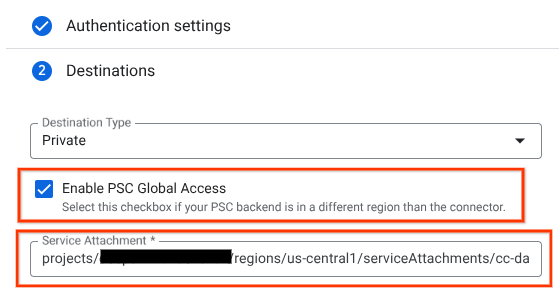

Tautkan URI Lampiran Layanan Produsen dengan Agentspace, pastikan akses global dipilih. Berikut adalah contoh pengaktifan akses global dengan Lampiran Layanan arsitektur referensi.

Untuk menyelesaikan jaringan pribadi, lihat sumber data pihak ketiga Agentspace untuk mengetahui petunjuk lebih lanjut.

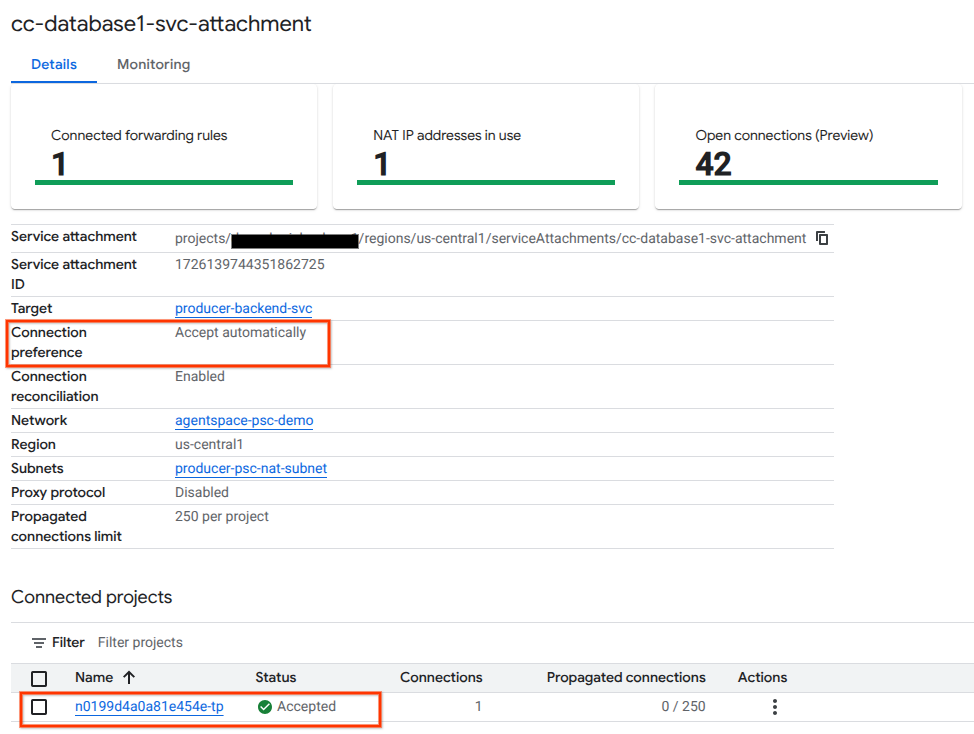

Validasi endpoint PSC di Konsol Cloud

Untuk mengonfirmasi koneksi PSC yang berhasil antara Agentspace (Konsumen) dan Produsen, verifikasi project tenant Agentspace yang ditautkan ke Layanan Produsen. Project ini dapat ditemukan di bagian 'Connected Projects'. ID project tenant ditetapkan secara acak, tetapi akan selalu diakhiri dengan 'tp'.

Dari Konsol Cloud, Anda dapat memvalidasi Koneksi PSC. Di Konsol Cloud, buka:

Network Services → Private Service Connect → Published Service, lalu pilih Service, cc-database1-svc-attachment.

11. Pembersihan

Menghapus komponen lab dari satu terminal Cloud Shell

gcloud compute service-attachments delete cc-database1-svc-attachment --region=$region -q

gcloud compute forwarding-rules delete producer-hybrid-neg-fr --region=$region -q

gcloud compute target-tcp-proxies delete producer-lb-tcp-proxy --region=$region -q

gcloud compute backend-services delete producer-backend-svc --region=$region -q

gcloud compute network-firewall-policies rules delete 2001 --firewall-policy agentspace-psc-demo-policy --global-firewall-policy -q

gcloud compute network-firewall-policies associations delete --firewall-policy=agentspace-psc-demo-policy  --name=agentspace-psc-demo --global-firewall-policy -q

gcloud compute network-firewall-policies delete agentspace-psc-demo-policy --global -q

gcloud compute network-endpoint-groups delete on-prem-hybrid-neg --zone=$zone -q

gcloud compute addresses delete hybrid-neg-lb-ip --region=$region -q

gcloud compute networks subnets delete $region-proxy-only-subnet --region=$region -q

gcloud compute networks subnets delete producer-psc-nat-subnet --region=$region -q

gcloud compute networks subnets delete producer-psc-fr-subnet --region=$region -q

gcloud compute health-checks delete on-prem-443-healthcheck --region=us-central1 -q

gcloud compute networks delete agentspace-psc-demo -q

12. Selamat

Selamat, Anda telah berhasil mengonfigurasi dan memublikasikan layanan Produsen dengan Private Service Connect.

Anda telah membuat infrastruktur Produsen, mempelajari cara membuat NEG Hybrid, Layanan Produsen, dan mengaitkan lampiran layanan ke Agentspace.
