การสลับไปใช้ภูมิภาคอื่นสำหรับปลายทางภายนอกระดับภูมิภาคโดยใช้การตรวจสอบประสิทธิภาพการทำงานของ Cloud DNS

1. บทนำ

บริการ Cloud DNS มีโซลูชันระบบชื่อโดเมน (DNS) ที่มีประสิทธิภาพสูง ยืดหยุ่น และครอบคลุมทั่วโลก ซึ่งช่วยให้คุณเผยแพร่โซนและระเบียนได้โดยไม่ต้องมีโครงสร้างพื้นฐาน DNS ที่จัดการด้วยตนเอง

Cloud DNS รองรับความสามารถในการตรวจสอบประสิทธิภาพการทำงานและการเฟลโอเวอร์อัตโนมัติภายในนโยบายการกำหนดเส้นทางสำหรับปลายทางภายนอก ซึ่งเป็นสิ่งสำคัญอันดับแรก อย่างไรก็ตาม โปรดทราบว่าการตรวจสอบสถานะของปลายทางภายนอกเหล่านี้จะใช้ได้เฉพาะภายในโซนสาธารณะ และปลายทางเองต้องเข้าถึงได้แบบสาธารณะผ่านอินเทอร์เน็ต

สิ่งที่คุณจะได้เรียนรู้

วิธีสร้างตัวจัดสรรภาระงานของแอปพลิเคชันภายนอกระดับภูมิภาคด้วยกลุ่มอินสแตนซ์ที่ไม่มีการจัดการ
วิธีกำหนดค่าการตรวจสอบสถานะของ Cloud DNS สำหรับการกำหนดเส้นทาง DNS ภายนอก
วิธีสร้างนโยบายการกำหนดเส้นทางการล้มเหลว

สิ่งที่คุณต้องมี

มีความรู้พื้นฐานเกี่ยวกับ DNS
มีความรู้พื้นฐานเกี่ยวกับ Google Compute Engine
มีความรู้พื้นฐานเกี่ยวกับ Application Load Balancer
โปรเจ็กต์ Google Cloud ที่มีสิทธิ์เจ้าของ
โดเมนสาธารณะที่คุณเป็นเจ้าของ ซึ่งคุณสามารถสร้างโซนสาธารณะของ Cloud DNS ได้
ปัจจุบันไม่ได้บังคับใช้นโยบายขององค์กรต่อไปนี้ภายในโปรเจ็กต์ Google Cloud: VM ที่มีการป้องกันและกลุ่มปลายทางของเครือข่ายอินเทอร์เน็ต

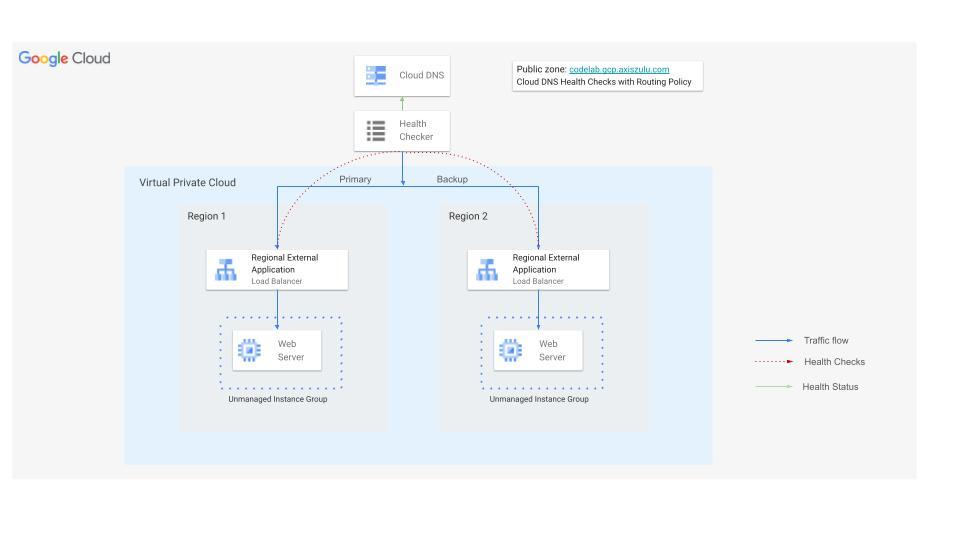

2. โทโพโลยี Codelab

ในโค้ดแล็บนี้ คุณจะได้ใช้การตรวจสอบสถานะของ Cloud DNS สำหรับปลายทางภายนอกเพื่อเปลี่ยนเส้นทางการรับส่งข้อมูลไปยังตัวจัดสรรภาระงานแอปพลิเคชันภายนอกระดับภูมิภาคสำรอง หากแบ็กเอนด์ของตัวจัดสรรภาระงานหลักไม่มีประสิทธิภาพ

คุณจะสร้างเว็บไซต์ใน 2 ภูมิภาค โดยแต่ละภูมิภาคจะมี Application Load Balancer ภายนอกเป็นส่วนหน้า จากนั้นคุณจะกำหนดค่าการตรวจสอบสถานะของ Cloud DNS ด้วยนโยบายการกำหนดเส้นทางการล้มเหลว

3. การตั้งค่าและข้อกำหนด

การตั้งค่าสภาพแวดล้อมแบบเรียนรู้ด้วยตนเอง

ลงชื่อเข้าใช้ Google Cloud Console แล้วสร้างโปรเจ็กต์ใหม่หรือใช้โปรเจ็กต์ที่มีอยู่ซ้ำ หากยังไม่มีบัญชี Gmail หรือ Google Workspace คุณต้องสร้างบัญชี

ชื่อโปรเจ็กต์คือชื่อที่แสดงสำหรับผู้เข้าร่วมโปรเจ็กต์นี้ ซึ่งเป็นสตริงอักขระที่ Google APIs ไม่ได้ใช้ คุณอัปเดตได้ทุกเมื่อ
รหัสโปรเจ็กต์จะไม่ซ้ำกันในโปรเจ็กต์ Google Cloud ทั้งหมดและเปลี่ยนแปลงไม่ได้ (เปลี่ยนไม่ได้หลังจากตั้งค่าแล้ว) Cloud Console จะสร้างสตริงที่ไม่ซ้ำกันโดยอัตโนมัติ ซึ่งโดยปกติแล้วคุณไม่จำเป็นต้องสนใจว่าสตริงนั้นคืออะไร ใน Codelab ส่วนใหญ่ คุณจะต้องอ้างอิงรหัสโปรเจ็กต์ (โดยทั่วไปจะระบุเป็น PROJECT_ID) หากไม่ชอบรหัสที่สร้างขึ้น คุณอาจสร้างรหัสแบบสุ่มอีกรหัสหนึ่งได้ หรือคุณอาจลองใช้ชื่อของคุณเองและดูว่ามีชื่อนั้นหรือไม่ คุณจะเปลี่ยนแปลงรหัสนี้หลังจากขั้นตอนนี้ไม่ได้ และรหัสจะคงอยู่ตลอดระยะเวลาของโปรเจ็กต์
โปรดทราบว่ายังมีค่าที่ 3 ซึ่งคือหมายเลขโปรเจ็กต์ที่ API บางตัวใช้ ดูข้อมูลเพิ่มเติมเกี่ยวกับค่าทั้ง 3 นี้ได้ในเอกสารประกอบ

จากนั้นคุณจะต้องเปิดใช้การเรียกเก็บเงินใน Cloud Console เพื่อใช้ทรัพยากร/API ของ Cloud การทำตาม Codelab นี้จะไม่มีค่าใช้จ่ายมากนัก หรืออาจไม่มีค่าใช้จ่ายเลย หากต้องการปิดทรัพยากรเพื่อหลีกเลี่ยงการเรียกเก็บเงินนอกเหนือจากบทแนะนำนี้ คุณสามารถลบทรัพยากรที่สร้างขึ้นหรือลบโปรเจ็กต์ได้ ผู้ใช้ Google Cloud รายใหม่มีสิทธิ์เข้าร่วมโปรแกรมช่วงทดลองใช้ฟรีมูลค่า$300 USD

เริ่มต้น Cloud Shell

แม้ว่าคุณจะใช้งาน Google Cloud จากระยะไกลจากแล็ปท็อปได้ แต่ใน Codelab นี้คุณจะใช้ Google Cloud Shell ซึ่งเป็นสภาพแวดล้อมบรรทัดคำสั่งที่ทำงานในระบบคลาวด์

จาก Google Cloud Console ให้คลิกไอคอน Cloud Shell ในแถบเครื่องมือด้านขวาบน

เปิดใช้งาน Cloud Shell

การจัดสรรและเชื่อมต่อกับสภาพแวดล้อมจะใช้เวลาเพียงไม่กี่นาที เมื่อเสร็จแล้ว คุณควรเห็นข้อความคล้ายกับตัวอย่างต่อไปนี้

ภาพหน้าจอของเทอร์มินัล Google Cloud Shell ที่แสดงว่าสภาพแวดล้อมเชื่อมต่อแล้ว

เครื่องเสมือนนี้มาพร้อมเครื่องมือพัฒนาซอฟต์แวร์ทั้งหมดที่คุณต้องการ โดยมีไดเรกทอรีหลักแบบถาวรขนาด 5 GB และทำงานบน Google Cloud ซึ่งช่วยเพิ่มประสิทธิภาพเครือข่ายและการตรวจสอบสิทธิ์ได้อย่างมาก คุณสามารถทำงานทั้งหมดใน Codelab นี้ได้ภายในเบราว์เซอร์ คุณไม่จำเป็นต้องติดตั้งอะไร

4. ก่อนเริ่มต้น

เปิดใช้ API

ใน Cloud Shell ให้ตรวจสอบว่าได้ตั้งค่าโปรเจ็กต์และกำหนดค่าตัวแปรแล้ว

gcloud auth login
gcloud config list project
gcloud config set project [YOUR-PROJECT-ID]
export projectid=[YOUR-PROJECT-ID]

# Define variables for regions and the domain
export REGION_A=us-central1
export REGION_B=us-west1
export DNS_ZONE=dnscodelab-zone
Export DNS_DOMAIN=gcp.<yourpublicdomain>.com
echo $projectid
echo $REGION_A
echo $REGION_B
echo $DNS_ZONE
echo $DNS_DOMAIN

เปิดใช้บริการทั้งหมดที่จำเป็น

gcloud services enable compute.googleapis.com
gcloud services enable dns.googleapis.com

5. สร้างโครงสร้างพื้นฐานของ Cloud Load Balancing

ในส่วนนี้ คุณจะสร้าง VPC, เครือข่ายย่อย, กฎไฟร์วอลล์, VM และกลุ่มอินสแตนซ์ที่ไม่มีการจัดการที่จำเป็นใน 2 ภูมิภาคที่แตกต่างกันเพื่อรองรับ Load Balancer หลักและสำรอง

เครือข่าย VPC

จาก Cloud Shell

gcloud compute networks create external-lb-vpc --subnet-mode=custom

สร้าง 2 เครือข่ายย่อยใน REGION_A (หลัก) และ REGION_B (สำรอง) เพื่อโฮสต์เว็บเซิร์ฟเวอร์แบ็กเอนด์

สร้างซับเน็ต

จาก Cloud Shell

gcloud compute networks subnets create subnet-a --network=external-lb-vpc --region=$REGION_A --range=10.10.1.0/24

gcloud compute networks subnets create subnet-b --network=external-lb-vpc --region=$REGION_B --range=10.20.1.0/24

สร้างซับเน็ตเฉพาะพร็อกซีในแต่ละภูมิภาคสำหรับ Application Load Balancer ภายนอกระดับภูมิภาคที่เกี่ยวข้องซึ่งจะสร้างในภายหลัง

ซับเน็ตเฉพาะพร็อกซีที่เจาะจงนี้เป็นข้อกำหนดที่จำเป็นสำหรับตัวจัดสรรภาระงานระดับภูมิภาคที่ใช้ Envoy ทั้งหมดที่ติดตั้งใช้งานภายในภูมิภาคเดียวกันของเครือข่าย external-lb-vpc พร็อกซีเหล่านี้จะยกเลิกการเชื่อมต่อของไคลเอ็นต์และสร้างการเชื่อมต่อใหม่กับบริการแบ็กเอนด์

จาก Cloud Shell

gcloud compute networks subnets create proxy-only-subnet-a \
--purpose=REGIONAL_MANAGED_PROXY \
--role=ACTIVE \
--region=$REGION_A \
--network=external-lb-vpc \
--range=10.129.0.0/23

gcloud compute networks subnets create proxy-only-subnet-b \
--purpose=REGIONAL_MANAGED_PROXY \
--role=ACTIVE \
--region=$REGION_B \
--network=external-lb-vpc \
--range=10.130.0.0/23

สร้างกฎไฟร์วอลล์เครือข่าย

fw-allow-health-check. กฎขาเข้าที่ใช้กับอินสแตนซ์ที่กำลังจัดสรรภาระงาน ซึ่งอนุญาตการรับส่งข้อมูล TCP ทั้งหมดจากระบบตรวจสอบสถานะของ Google Cloud (ใน 130.211.0.0/22 และ 35.191.0.0/16) ตัวอย่างนี้ใช้แท็กเป้าหมาย load-balanced-backend เพื่อระบุ VM ที่กฎไฟร์วอลล์มีผล

fw-allow-proxies กฎขาเข้าที่ใช้กับอินสแตนซ์ที่กำลังจัดสรรภาระงาน ซึ่งอนุญาตการรับส่งข้อมูล TCP ในพอร์ต 80 จากพร็อกซีที่มีการจัดการของ Application Load Balancer ภายนอกระดับภูมิภาค ตัวอย่างนี้ใช้แท็กเป้าหมาย load-balanced-backend เพื่อระบุ VM ที่กฎไฟร์วอลล์มีผล

จาก Cloud Shell

gcloud compute firewall-rules create fw-allow-health-check \
    --network=external-lb-vpc \
    --action=allow \
    --direction=ingress \
    --source-ranges=130.211.0.0/22,35.191.0.0/16 \
    --target-tags=load-balanced-backend \
    --rules=tcp
gcloud compute firewall-rules create fw-allow-proxies \
  --network=external-lb-vpc \
  --action=allow \
  --direction=ingress \
  --source-ranges=10.129.0.0/23,10.130.0.0/23 \
  --target-tags=load-balanced-backend \
  --rules=tcp:80

หากต้องการอนุญาตให้ IAP เชื่อมต่อกับอินสแตนซ์ VM ให้สร้างกฎไฟร์วอลล์ที่มีลักษณะดังนี้

มีผลกับอินสแตนซ์ VM ทั้งหมดที่คุณต้องการให้เข้าถึงได้โดยใช้ IAP
อนุญาตการรับส่งข้อมูลขาเข้าจากช่วง IP 35.235.240.0/20 ช่วงนี้มีที่อยู่ IP ทั้งหมดที่ IAP ใช้สำหรับการส่งต่อ TCP

จาก Cloud Shell

gcloud compute firewall-rules create allow-ssh \
    --allow tcp:22 --network external-lb-vpc \
    --source-ranges 35.235.240.0/20  \
    --description "SSH with IAP" \
    --target-tags=allow-ssh

6. สร้าง Cloud NAT และ Cloud Router

คุณต้องมีเกตเวย์ Cloud NAT ในทั้ง 2 ภูมิภาคเพื่อให้ VM ส่วนตัวดาวน์โหลดและติดตั้งแพ็กเกจจากอินเทอร์เน็ตได้

VM เว็บเซิร์ฟเวอร์ของเราจะต้องดาวน์โหลดและติดตั้งเว็บเซิร์ฟเวอร์ Apache
VM ไคลเอ็นต์จะต้องดาวน์โหลดและติดตั้งแพ็กเกจ dnsutils ซึ่งเราจะใช้สำหรับการทดสอบ

เกตเวย์ Cloud NAT แต่ละรายการจะเชื่อมโยงกับเครือข่าย VPC, ภูมิภาค และ Cloud Router รายการเดียว ดังนั้นก่อนที่จะสร้างเกตเวย์ NAT เราต้องสร้าง Cloud Router ในแต่ละภูมิภาค

สร้าง Cloud Router

จาก Cloud Shell

gcloud compute routers create "$REGION_A-cloudrouter" \
--region $REGION_A --network=external-lb-vpc --asn=65501

gcloud compute routers create "$REGION_B-cloudrouter" \
--region $REGION_B --network=external-lb-vpc --asn=65501

สร้างเกตเวย์ NAT

จาก Cloud Shell

gcloud compute routers nats create "$REGION_A-nat-gw" \
--router="$REGION_A-cloudrouter" \
--router-region=$REGION_A \
--nat-all-subnet-ip-ranges --auto-allocate-nat-external-ips

gcloud compute routers nats create "$REGION_B-nat-gw" \
--router="$REGION_B-cloudrouter" \
--router-region=$REGION_B \
--nat-all-subnet-ip-ranges --auto-allocate-nat-external-ips

สร้าง VM ของแบ็กเอนด์และกลุ่มอินสแตนซ์ที่ไม่มีการจัดการ

สร้าง VM ในแต่ละภูมิภาคและติดตั้งเว็บเซิร์ฟเวอร์ (เช่น Apache)

จาก Cloud Shell

# Primary (Region A)
gcloud compute instances create vm-a \
--zone=$REGION_A-a \
--image-family=debian-12 --image-project=debian-cloud \
--subnet=subnet-a \
--no-address \
--tags=load-balanced-backend,allow-ssh \
--metadata=startup-script='#! /bin/bash
apt-get update
apt-get install apache2 -y
a2ensite default-ssl
a2enmod ssl
vm_hostname="$(curl -H "Metadata-Flavor:Google" \
http://metadata.google.internal/computeMetadata/v1/instance/name)"
echo "Page served from: $vm_hostname" - $REGION_A Primary Backend |\
tee /var/www/html/index.html
systemctl restart apache2'


# Backup (Region B)
gcloud compute instances create vm-b \
--zone=$REGION_B-a \
--image-family=debian-12 --image-project=debian-cloud \
--subnet=subnet-b \
--no-address \
--tags=load-balanced-backend,allow-ssh \
--metadata=startup-script='#! /bin/bash
apt-get update
apt-get install apache2 -y
a2ensite default-ssl
a2enmod ssl
vm_hostname="$(curl -H "Metadata-Flavor:Google" \
http://metadata.google.internal/computeMetadata/v1/instance/name)"
echo "Page served from: $vm_hostname" - $REGION_B Backup Backend |\
tee /var/www/html/index.html
systemctl restart apache2'

สร้างกลุ่มอินสแตนซ์ที่ไม่มีการจัดการและเพิ่มอินสแตนซ์ VM ลงในกลุ่มสำหรับแต่ละภูมิภาค

จาก Cloud Shell

# Primary (Region A)
gcloud compute instance-groups unmanaged create ig-a --zone=$REGION_A-a

gcloud compute instance-groups unmanaged add-instances ig-a --zone=$REGION_A-a --instances=vm-a

# Backup (Region B)
gcloud compute instance-groups unmanaged create ig-b --zone=$REGION_B-a

gcloud compute instance-groups unmanaged add-instances ig-b --zone=$REGION_B-a --instances=vm-b

7. กำหนดค่า Application Load Balancer ภายนอกระดับภูมิภาค

คุณจะกำหนดค่า Application Load Balancer ภายนอกระดับภูมิภาคที่สมบูรณ์ทั้งใน REGION_A (หลัก) และ REGION_B (สำรอง)

สร้างการตรวจสอบสถานะและบริการแบ็กเอนด์

Regional External Application Load Balancer ใช้ Envoy และต้องกำหนดค่าการตรวจสอบประสิทธิภาพการทำงานระดับภูมิภาค

สร้างการตรวจสอบประสิทธิภาพการทำงานของ HTTP (ใช้โดยตัวจัดสรรภาระงานเพื่อตรวจสอบสถานะของอินสแตนซ์)

ใน Cloud Shell

gcloud compute health-checks create http http-lb-hc-primary-region \
--port 80 \
--region=$REGION_A

gcloud compute health-checks create http http-lb-hc-backup-region \
--port 80 \
--region=$REGION_B

สร้าง Backend Service ระดับภูมิภาคและแนบกลุ่มอินสแตนซ์ในแต่ละภูมิภาค**

ใน Cloud Shell

# Primary (Region A)
gcloud compute backend-services create be-svc-a \
--load-balancing-scheme=EXTERNAL_MANAGED \
--protocol=HTTP \
--port-name=http \
--health-checks=http-lb-hc-primary-region \
--health-checks-region=$REGION_A \
--region=$REGION_A

gcloud compute backend-services add-backend be-svc-a \
--instance-group=ig-a \
--instance-group-zone=$REGION_A-a \
--region=$REGION_A

# Backup (Region B)
gcloud compute backend-services create be-svc-b \
--load-balancing-scheme=EXTERNAL_MANAGED \
--protocol=HTTP \
--port-name=http \
--health-checks=http-lb-hc-backup-region \
--health-checks-region=$REGION_B \
--region=$REGION_B

gcloud compute backend-services add-backend be-svc-b --instance-group=ig-b --instance-group-zone=$REGION_B-a --region=$REGION_B

สร้างคอมโพเนนต์ส่วนหน้า

สร้างแผนที่ URL และพร็อกซี HTTP เป้าหมายในทั้ง 2 ภูมิภาค

ใน Cloud Shell

#Primary (Region A)
gcloud compute url-maps create url-map-a \
--default-service=be-svc-a \
--region=$REGION_A
gcloud compute target-http-proxies create http-proxy-a \
--url-map=url-map-a \
--url-map-region=$REGION_A \
--region=$REGION_A
#Backup (Region B)
gcloud compute url-maps create url-map-b \
--default-service=be-svc-b \
--region=$REGION_B

gcloud compute target-http-proxies create http-proxy-b \
--url-map=url-map-b \
--url-map-region=$REGION_B \
--region=$REGION_B

สำรองที่อยู่ IP แบบคงที่ (ภายนอก) สำหรับกฎการส่งต่อ

ใน Cloud Shell

# Primary IP (Region A)
gcloud compute addresses create rxlb-ip-a --region=$REGION_A

# Backup IP (Region B)
gcloud compute addresses create rxlb-ip-b --region=$REGION_B

สร้างกฎการส่งต่อสำหรับตัวจัดสรรภาระงาน 2 รายการดังนี้

ใน Cloud Shell

# Primary (Region A)
gcloud compute forwarding-rules create http-fwd-rule-a \
--load-balancing-scheme=EXTERNAL_MANAGED \
--network=external-lb-vpc \
--region=$REGION_A \
--target-http-proxy-region=$REGION_A \
--address=rxlb-ip-a \
--target-http-proxy=http-proxy-a \
--ports=80

# Backup (Region B)
gcloud compute forwarding-rules create http-fwd-rule-b \
--load-balancing-scheme=EXTERNAL_MANAGED \
--network=external-lb-vpc \
--region=$REGION_B \
--target-http-proxy-region=$REGION_B \
--address=rxlb-ip-b \
--target-http-proxy=http-proxy-b \
--ports=80

กำหนดค่า Cloud DNS สำหรับการเฟลโอเวอร์

สร้างการตรวจสอบสถานะ Cloud DNS สำหรับปลายทางภายนอก

คุณต้องสร้างการตรวจสอบประสิทธิภาพการทำงานทั่วโลกโดยเฉพาะสำหรับที่อยู่ IP สาธารณะของตัวจัดสรรภาระงาน ซึ่งแตกต่างจากการตรวจสอบประสิทธิภาพการทำงานภายในของตัวจัดสรรภาระงาน

ก่อนอื่นเรามาพิจารณาที่อยู่ IP ภายนอกของตัวจัดสรรภาระงานเพื่อกำหนดค่านโยบายการทำงานล้มเหลวและส่งออกเป็นตัวแปร

ใน Cloud Shell

PRIMARY_IP=$(gcloud compute addresses describe rxlb-ip-a --region=$REGION_A --format='get(address)')

BACKUP_IP=$(gcloud compute addresses describe rxlb-ip-b --region=$REGION_B --format='get(address)')

สร้างการตรวจสอบประสิทธิภาพการทำงานของ DNS ทั่วโลก (ต้องใช้ภูมิภาคต้นทาง 3 แห่ง)

ใน Cloud Shell

gcloud beta compute health-checks create http dns-failover-health-check \
    --global \
    --source-regions=$REGION_A,$REGION_B,europe-west1 \
    --request-path=/ \
    --check-interval=30s \
    --port=80 \
    --enable-logging

สร้างโซนที่มีการจัดการแบบสาธารณะและนโยบายการกำหนดเส้นทางเฟลโอเวอร์

สร้างโซนที่มีการจัดการสาธารณะ (ใช้โดเมน DNS ที่คุณเป็นเจ้าของ)

ใน Cloud Shell

gcloud dns managed-zones create codelab-publiczone --dns-name=$DNS_DOMAIN --description="Codelab DNS Failover Zone"

สร้างระเบียน A ด้วยนโยบายการกำหนดเส้นทางการล้มเหลว นโยบายนี้ชี้ไปยัง IP หลักและใช้การตรวจสอบประสิทธิภาพการทำงานเพื่อพิจารณาว่าจะเฟลโอเวอร์ไปยัง IP สำรองเมื่อใด

คำสั่งด้านล่างใช้ชื่อกฎการส่งต่อของตัวจัดสรรภาระงานเพื่ออ้างอิงที่อยู่ IP สำหรับนโยบายการกำหนดเส้นทาง

gcloud beta dns record-sets create codelab.gcp.axiszulu.com. \
--type=A \
--ttl=5 \
--zone=codelab-publiczone \
--routing_policy_type=FAILOVER \
--routing-policy-primary-data=$PRIMARY_IP \
--routing-policy-backup-data-type=GEO \
--routing-policy-backup-item=location=$REGION_B,external_endpoints=$BACKUP_IP \
--health-check=dns-failover-health-check

8. การทดสอบการทำงานล้มเหลวระดับภูมิภาค

การตรวจสอบครั้งแรก: ใช้เครื่องมือ (เช่น dig หรือเว็บเบราว์เซอร์) เพื่อค้นหาโดเมน ซึ่งควรจะเปลี่ยนเส้นทางไปยัง IP หลัก ($PRIMARY_IP) และแสดงหน้า "Region A - Primary Backend"

dig codelab.gcp.axiszulu.com

OUTPUT
; <<>> DiG 9.18.39-0ubuntu0.24.04.2-Ubuntu <<>> codelab.gcp.axiszulu.com
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 16096
;; flags: qr rd ra; QUERY: 1, ANSWER: 1, AUTHORITY: 0, ADDITIONAL: 1

;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 512
;; QUESTION SECTION:
;codelab.gcp.axiszulu.com.      IN      A

;; ANSWER SECTION:
codelab.gcp.axiszulu.com. 5     IN      A   <PRIMARY_IP>

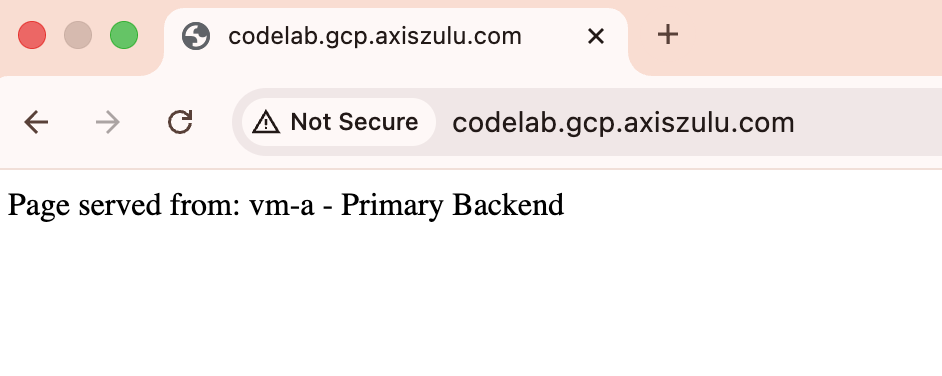

เอาต์พุตจากเบราว์เซอร์

จำลองการทำงานเมื่อเกิดข้อผิดพลาด: เข้าสู่ระบบ VM หลัก (vm-a) และปิด Apache เพื่อจำลองการหยุดทำงาน

ใน Cloud Shell

gcloud compute ssh vm-a --zone=$REGION_A-a --command="sudo systemctl stop apache2"

ยืนยันสถานะไม่สมบูรณ์: รอ 2-3 นาทีเพื่อให้การตรวจสอบสถานะ DNS ทำเครื่องหมายปลายทางหลักว่าไม่สมบูรณ์

# check health status
gcloud compute backend-services get-health be-svc-a --region=${REGION_A}

Output:
backend: https://www.googleapis.com/compute/v1/projects/precise-airship-466617-c3/zones/us-central1-a/instanceGroups/ig-a
status:
  healthStatus:
  - healthState: UNHEALTHY
    instance: https://www.googleapis.com/compute/v1/projects/precise-airship-466617-c3/zones/us-central1-a/instances/vm-a
    ipAddress: 10.10.1.2
    port: 80
  kind: compute#backendServiceGroupHealth

ตรวจสอบการล้มเหลว: ค้นหาโดเมนอีกครั้ง ตอนนี้ควรเปลี่ยนเส้นทางไปยัง IP สำรอง ($BACKUP_IP) และแสดงหน้า "Region B - Backup Backend"

dig codelab.gcp.axiszulu.com

OUTPUT
; <<>> DiG 9.18.39-0ubuntu0.24.04.2-Ubuntu <<>> codelab.gcp.axiszulu.com
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 16096
;; flags: qr rd ra; QUERY: 1, ANSWER: 1, AUTHORITY: 0, ADDITIONAL: 1

;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 512
;; QUESTION SECTION:
;codelab.gcp.axiszulu.com.      IN      A

;; ANSWER SECTION:
codelab.gcp.axiszulu.com. 5     IN      A   <BACKUP_IP>

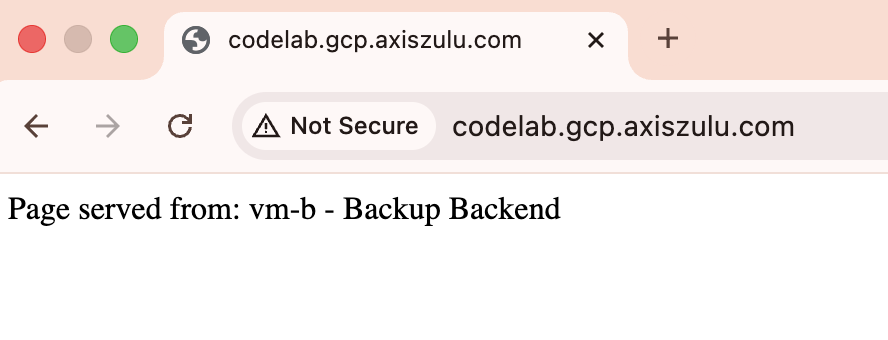

เอาต์พุตจากเบราว์เซอร์

จำลองการเปลี่ยนกลับ (ไม่บังคับ): SSH และเริ่ม Apache ใน VM หลัก แล้วรอให้การตรวจสอบสถานภาพ DNS ทำเครื่องหมายปลายทางหลักว่ามีสถานภาพปกติ ระบบควรกำหนดเส้นทางการรับส่งข้อมูลกลับไปยัง IP หลักโดยอัตโนมัติ
ไม่บังคับ: คุณวิเคราะห์การบันทึกการตรวจสอบสถานภาพของ Cloud DNS ได้โดยเรียกใช้คำสั่งด้านล่างใน Cloud Shell

gcloud logging read "logName=projects/${projectid}/logs/compute.googleapis.com%2Fhealthchecks" \
--limit=10 \
--project=${projectid} \
--freshness=1d \
--format="table(timestamp:label=TIME, \
jsonPayload.healthCheckProbeResult.ipAddress:label=BACKEND_IP, \
jsonPayload.healthCheckProbeResult.previousDetailedHealthState:label=PREVIOUS_STATE, \
jsonPayload.healthCheckProbeResult.detailedHealthState:label=CURRENT_STATE, \
jsonPayload.healthCheckProbeResult.probeResultText:label=RESULT_TEXT)"

9. ขั้นตอนการล้างข้อมูล

ลบคอมโพเนนต์ทั้งหมดเพื่อหลีกเลี่ยงการเรียกเก็บเงินเพิ่มเติม

จาก Cloud Shell

# Delete VMs
gcloud compute instances delete vm-a --zone=$REGION_A-a --quiet
gcloud compute instances delete vm-b --zone=$REGION_B-a --quiet
# Delete Load Balancer Components (Primary)
gcloud compute forwarding-rules delete http-fwd-rule-a --region=$REGION_A --quiet
gcloud compute target-http-proxies delete http-proxy-a --region=$REGION_A --quiet
gcloud compute url-maps delete url-map-a --region=$REGION_A --quiet
gcloud compute backend-services delete be-svc-a --region=$REGION_A --quiet
gcloud compute addresses delete rxlb-ip-a --region=$REGION_A --quiet
# Delete Load Balancer Components (Backup)
gcloud compute forwarding-rules delete http-fwd-rule-b --region=$REGION_B --quiet
gcloud compute target-http-proxies delete http-proxy-b --region=$REGION_B --quiet
gcloud compute url-maps delete url-map-b --region=$REGION_B --quiet
gcloud compute backend-services delete be-svc-b --region=$REGION_B --quiet
gcloud compute addresses delete rxlb-ip-b --region=$REGION_B --quiet
# Delete Instance Groups and LB Health Checks
gcloud compute instance-groups unmanaged delete ig-a --zone=$REGION_A-a --quiet
gcloud compute instance-groups unmanaged delete ig-b --zone=$REGION_B-a --quiet
gcloud compute health-checks delete http-lb-hc-primary-region --region=$REGION_A --quiet
gcloud compute health-checks delete http-lb-hc-backup-region --region=$REGION_B --quiet

# Delete Cloud DNS Records Zone and DNS Heath Checks
gcloud dns record-sets delete $DNS_DOMAIN --type=A --zone=codelab-publiczone --quiet
gcloud dns managed-zones delete codelab-publiczone --quiet

gcloud compute health-checks delete dns-failover-health-check --global --quiet

# Delete Cloud NAT and Cloud Routers
gcloud compute routers nats delete $REGION_A-nat-gw \
--router=$REGION_A-cloudrouter --region=$REGION_A --quiet

gcloud compute routers nats delete $REGION_B-nat-gw \
--router=$REGION_B-cloudrouter --region=$REGION_B --quiet

gcloud compute routers delete $REGION_A-cloudrouter \
--region=$REGION_A --quiet

gcloud compute routers delete $REGION_B-cloudrouter \
--region=$REGION_B --quiet


# Delete Subnets and Firewall Rules
gcloud compute firewall-rules delete fw-allow-health-check --quiet
gcloud compute firewall-rules delete fw-allow-proxies --quiet
gcloud compute firewall-rules delete allow-ssh --quiet
gcloud compute networks subnets delete subnet-a \
--region=$REGION_A --quiet

gcloud compute networks subnets delete subnet-b \
--region=$REGION_B --quiet
gcloud compute networks subnets delete proxy-only-subnet-a \
--region=$REGION_A --quiet

gcloud compute networks subnets delete proxy-only-subnet-b \
--region=$REGION_B --quiet

gcloud compute networks delete external-lb-vpc --quiet

10. ยินดีด้วย

ขอแสดงความยินดีที่ทำ Codelab เสร็จสมบูรณ์

คุณกำหนดค่าและตรวจสอบการทำงานของการสลับไปใช้ระบบสำรองแบบหลายภูมิภาคที่ใช้งานอยู่ได้สำเร็จโดยใช้การตรวจสอบสถานะของ Cloud DNS และ Application Load Balancer ภายนอกระดับภูมิภาค
