具有 IAM 治理的标记的分层防火墙政策

1. 简介

Cloud Next Generation Firewall (NGFW)

Cloud Next Generation Firewall 是一种完全分布式的防火墙服务，具有高级保护功能、微细分和广泛的覆盖范围，可保护您的 Google Cloud 工作负载免遭内部和外部攻击。

Cloud NGFW 具有以下优势：

  • 分布式防火墙服务：Cloud NGFW 在每个工作负载上提供基于有状态的完全分布式主机强制执行，以实现零信任安全架构。
  • 简化配置和部署：Cloud NGFW 实现网络和分层防火墙政策，可以附加到资源层次结构节点。这些政策在 Google Cloud 资源层次结构中提供一致的防火墙体验。
  • 精细控制和微细分：防火墙政策和 Identity and Access Management (IAM) 控制的标记相结合，可以跨虚拟私有云 (VPC) 网络对南北向和东西向流量进行精细控制，并精确到单个虚拟机。

网络防火墙政策

网络防火墙政策充当防火墙规则的容器。在网络防火墙政策与 VPC 网络关联之前，系统不会在任何位置强制执行该政策中定义的规则。每个 VPC 网络都可以关联一个网络防火墙政策。网络防火墙政策支持防火墙规则中的 IAM 治理的标记（或简称为标记），可用于为工作负载提供身份。

在网络之间共享网络防火墙政策以及与 IAM 治理的标记集成，可极大地简化防火墙的配置和管理。

随着网络防火墙政策的推出，Google Cloud 的防火墙政策现在包含以下组件：

  1. 分层防火墙政策
  2. VPC 防火墙规则
  3. 全球网络防火墙政策和区域级网络防火墙政策

资源层次结构中的组织节点和文件夹节点支持分层防火墙政策，而 VPC 防火墙规则和网络防火墙政策则在 VPC 级层应用。VPC 防火墙规则与网络防火墙政策之间的一大区别在于，VPC 防火墙规则只能应用于单个 VPC 网络，而网络防火墙政策可以附加到单个 VPC 或一组 VPC，此外还具有批量更新等优势。

在本实验中，我们将测试分层防火墙政策和全球网络防火墙政策。

最后，我们还有每个 VPC 网络都附带的隐式防火墙规则：

  • 出站流量规则，其操作为“允许”，目的地为 0.0.0.0/0
  • 入站规则的操作为“拒绝”，来源为 0.0.0.0/0

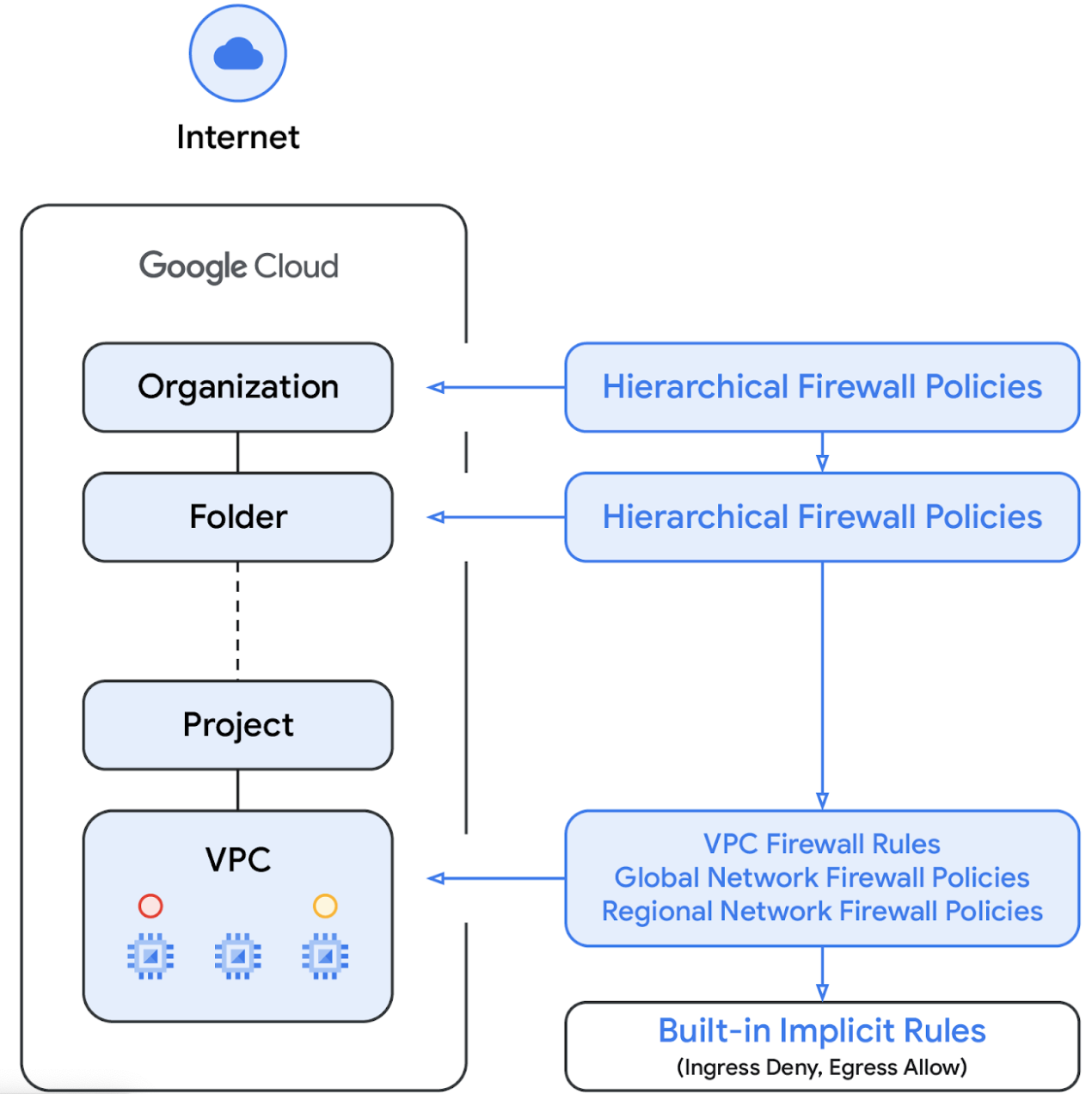

默认情况下，强制执行顺序如下图所示：


IAM 治理的标记

集成在防火墙政策规则中的新标记是在 Google Cloud 资源层次结构的组织级或项目级定义的键值对资源。顾名思义，此类标记包含一个 IAM 访问权限控制，用于指定谁可以对标记执行什么操作。例如，通过 IAM 权限，您可以指定哪些主账号可为标记分配值，以及哪些主账号可将标记附加到资源。将标记应用于资源后，防火墙政策规则可以使用该标记来允许和拒绝流量。

标记遵循 Google Cloud 的继承资源模型，这意味着标记及其值会从父级沿层次结构向下传递。因此，标记可以在一个位置创建，然后由整个资源层次结构中的其他文件夹和项目使用。如需详细了解标记和访问限制，请访问此页面。

不应将标记与网络标记混淆，后者是可以添加到 Compute Engine 实例的字符串；它们与实例相关联，并在实例停用时消失。VPC 防火墙规则可能包含网络标记，但由于它们不被视为云资源，因此不受 IAM 访问权限控制的约束。如需详细了解两者之间的区别，请访问此页面。

2. 学习内容

  • 如何创建受 IAM 管控的标签，以用于 Cloud NGFW 且具有全局范围。
  • 如何将标记附加到虚拟机。
  • 如何创建分层防火墙政策并将其与文件夹关联。
  • 如何在分层防火墙政策中创建防火墙规则，以及如何使用受 IAM 管控的标记指定来源和目标。

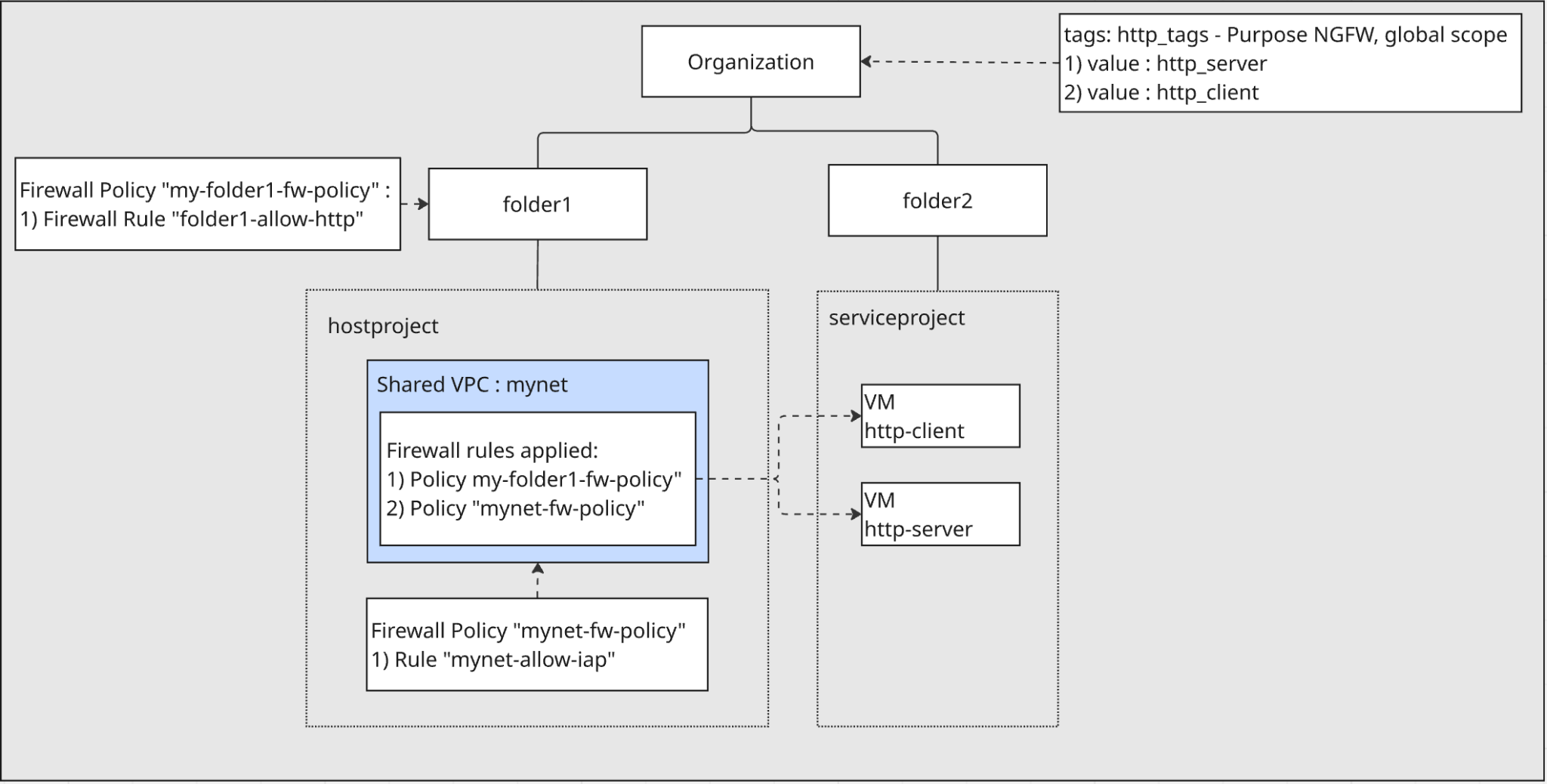

3. 实验整体架构


组织和文件夹：

  • 您将在组织下直接创建两个文件夹：folder1 和 folder2。

项目：

  • 在 folder1 内，您将创建一个宿主项目。此项目将包含共享 VPC 网络。
  • 在 folder2 中，您将创建一个服务项目。此项目将包含使用共享 VPC 的虚拟机。

网络：

  • 系统将在宿主项目中创建一个名为 mynet 的 VPC 网络，并将其配置为共享 VPC。这样，服务项目中的资源便可使用该网络。
  • 两个虚拟机将在服务项目中创建，并连接到 mynet 共享 VPC。

IAM 治理的标记：

  • 您将在组织级层创建一个名为 http_tags 的 IAM 治理的标记，其中包含两个值，名称分别为 http_server 和 http_client。这些标记/值将用于标识虚拟机并向其应用防火墙规则。

防火墙政策：

  • 系统将创建分层防火墙政策并将其与 folder1 相关联。此政策中的一条规则将使用受 IAM 管控的标记来允许流量从 http-client 流向 http-server（通过端口 80）。
  • 系统将在宿主项目中创建网络防火墙政策，并将其与 mynet VPC 相关联。此政策将包含一项规则，允许通过 IAP SSH 访问虚拟机以进行测试。

4. 准备步骤

首先，在 Google Cloud 组织中设置必要的 IAM 角色、网络基础设施和实例。

完成实验所需的 IAM 角色

我们首先在组织级层为 GCP 账号分配所需的 IAM 角色。

  • 组织管理员 (roles/resourcemanager.organizationAdmin)：此角色可让您管理 IAM 政策，以及查看组织、文件夹和项目的组织政策。
  • Tag Administrator(roles/resourcemanager.tagAdmin)：此角色允许您创建、更新和删除安全标记。
  • Tag User 角色 (roles/resourcemanager.tagUser)：此角色可让您访问安全标记的列表，并管理这些标记与资源之间的关联。
  • Compute Organization Firewall Policy Admin 角色 (roles/compute.orgFirewallPolicyAdmin)：此角色可让您完全控制 Compute Engine 组织防火墙政策。
  • Compute Organization Resource Admin 角色 (roles/compute.orgSecurityResourceAdmin)：此角色可让您完全控制与组织或文件夹关联的 Compute Engine 防火墙政策。
  • Compute Network Admin (roles/compute.networkAdmin)：此角色可让您完全控制 Compute Engine 网络资源。
  • Compute Instance Admin（Beta 版）(roles/compute.instanceAdmin)：此角色可让您完全控制 Compute Engine 实例资源。
  • Logging 管理员 (roles/logging.admin)：此角色可让您使用所有日志记录权限和相关权限。
  • Service Account Admin (roles/iam.serviceAccountAdmin)：此角色可让您创建和管理服务账号。
  • Service Usage Admin (roles/serviceusage.serviceUsageAdmin)：此角色可让您能够启用、停用和检查使用方项目的服务状态和操作，以及使用该项目的配额和结算服务。
  • Compute Shared VPC Admin (roles/compute.xpnAdmin)：此角色可让您管理共享 VPC 网络 (XPN)。

创建文件夹和项目

在 Cloud Shell 中，执行以下操作以创建 folder1 和 folder2：

gcloud auth login

export org_id=$(gcloud organizations list --format='value(ID)')
export BILLING_ACCOUNT_ID=$(gcloud billing accounts list --format='value(ACCOUNT_ID)')
export folder1=[FOLDER1 NAME]
export folder2=[FOLDER2 NAME]
export hostproject=[HOST PROJECT NAME]
export serviceproject=[SERVICE PROJECT NAME]
export regionname=[REGION NAME]
export zonename=[COMPUTE ZONE NAME]

gcloud resource-manager folders create --display-name=$folder1 --organization=$org_id
export folder1_id=$(gcloud resource-manager folders list --organization=$org_id --filter="displayName=$folder1" --format="value(ID)")
gcloud resource-manager folders create --display-name=$folder2 --organization=$org_id
export folder2_id=$(gcloud resource-manager folders list --organization=$org_id --filter="displayName=$folder2" --format="value(ID)")

在 Cloud Shell 中，执行以下操作以在 folder1 下创建宿主项目：

gcloud projects create  --name=$hostproject --folder=$folder1_id

您将看到以下内容。按 Y 键以使用新的项目 ID 创建项目。

No project ID provided.

Use [NEW-PROJECT-ID] as project ID (Y/n)?

记下项目 ID。在 Cloud Shell 中，执行以下操作，将其导出到 hostproject_id：

export hostproject_id=[HOSTPROJECT ID]

在 Cloud Shell 中，执行以下操作，将宿主项目与结算账号相关联：

gcloud billing projects link $hostproject_id \
--billing-account=$BILLING_ACCOUNT_ID

在 Cloud Shell 中，执行以下操作以在 folder2 下创建服务项目：

gcloud projects create  --name=$serviceproject --folder=$folder2_id

您将看到以下内容。按 Y 键以使用新的项目 ID 创建项目。

No project ID provided.

Use [NEW-PROJECT-ID] as project ID (Y/n)?

记下项目 ID。在 Cloud Shell 中，执行以下操作，将其导出到 serviceproject_id：

export serviceproject_id=[SERVICEPROJECT ID]

在 Cloud Shell 中，执行以下操作，将服务项目与结算账号相关联：

gcloud billing projects link $serviceproject_id \
--billing-account=$BILLING_ACCOUNT_ID

创建 IAM 治理的标记

标记是一种可以关联到组织、文件夹或项目的键值对。如需了解详情，请参阅创建和管理标记以及所需权限。

我们在组织级层创建一个标记 http-tags。标记的用途是供 Cloud NGFW 使用。我们不会将范围限制为单个网络，而是采用全局范围。稍后，我们将此标记应用于在 folder2 下的服务项目中创建的虚拟机。

在 Cloud Shell 中，执行以下操作：

gcloud resource-manager tags keys create http_tags \
    --parent=organizations/$org_id \
    --purpose GCE_FIREWALL \
    --purpose-data organization=auto

我们将在创建虚拟机期间使用标记键 ID 来注释虚拟机。在 Cloud Shell 中，执行以下操作以获取标记键 ID：

export http_tags_id=$(gcloud resource-manager tags keys describe $org_id/http_tags --format="value(name)")
echo $http_tags_id

在 Cloud Shell 中，执行以下操作以创建两个新的标记值 http_server 和 http_client：

 gcloud resource-manager tags values create http_server \
      --parent $org_id/http_tags
 gcloud resource-manager tags values create http_client \
      --parent $org_id/http_tags

我们将在创建期间使用标记 ID 和标记值 ID 来注释虚拟机。在 Cloud Shell 中，执行以下操作以获取 http_server 和 http_client 的标记值 ID：

export http_tags_http_server_id=$(gcloud resource-manager tags values describe $org_id/http_tags/http_server --format="value(name)")
echo $http_tags_http_server_id

export http_tags_http_client_id=$(gcloud resource-manager tags values describe $org_id/http_tags/http_client --format="value(name)")
echo $http_tags_http_client_id

在宿主项目和服务项目中启用 API

在 Cloud Shell 中，执行以下操作：

gcloud services enable compute.googleapis.com --project=$serviceproject_id
gcloud services enable compute.googleapis.com --project=$hostproject_id

在宿主项目中创建 VPC

在宿主项目中，创建一个具有自定义子网模式的 VPC 网络，在 Cloud Shell 中执行以下操作：

gcloud compute networks create mynet \
    --subnet-mode=custom \
    --project=$hostproject_id

在宿主项目中创建子网

在 Cloud Shell 中，执行以下操作以创建 IPv4 子网：

gcloud compute networks subnets create mysubnet \
    --network=mynet \
    --range=10.0.0.0/28 \
    --region=$regionname \
    --project=$hostproject_id

在宿主项目中启用共享 VPC

在 Cloud Shell 中，执行以下操作以在宿主项目中启用共享 VPC：

gcloud compute shared-vpc enable $hostproject_id

在宿主项目中关联服务项目以使用共享 VPC

在 Cloud Shell 中，执行以下操作，以在宿主项目中关联服务项目以使用共享 VPC：

gcloud compute shared-vpc associated-projects add $serviceproject_id --host-project=$hostproject_id

在宿主项目中创建 Cloud Router 和 Cloud NAT

Cloud NAT 用于允许虚拟机进行互联网出站流量，以便下载和安装应用。

gcloud compute routers create $regionname-cr \
   --network=mynet \
   --region=$regionname \
   --project=$hostproject_id
gcloud compute routers nats create $regionname-nat \
    --router=$regionname-cr \
    --region=$regionname \
    --nat-all-subnet-ip-ranges \
    --auto-allocate-nat-external-ips \
    --project=$hostproject_id

在服务项目中创建实例

在服务项目中，在您刚刚在宿主项目的共享 VPC 中创建的子网中创建两个实例。一个实例名为 http-server，我们使用值 http_server 为 http_tags 的标记添加注释。另一个实例名为 http-client，我们使用值 http_client 为 http_tags 的标记添加注释。在 Cloud Shell 中运行以下命令：

gcloud compute instances create http-client \
    --project=$serviceproject_id \
   --subnet=projects/$hostproject_id/regions/$regionname/subnetworks/mysubnet \
    --zone=$zonename \
    --no-address \
    --resource-manager-tags=$http_tags_id=$http_tags_http_client_id

gcloud compute instances create http-server \
    --project=$serviceproject_id \
    --subnet=projects/$hostproject_id/regions/$regionname/subnetworks/mysubnet \
    --zone=$zonename \
    --no-address \
    --resource-manager-tags=$http_tags_id=$http_tags_http_server_id \
    --metadata startup-script='#! /bin/bash
    sudo apt-get update
    sudo apt-get install apache2 -y
    a2enmod ssl
    sudo a2ensite default-ssl
    echo "I am a Http Server." | \
    tee /var/www/html/index.html
    systemctl restart apache2'

记下 http-server 的内部 IP。我们将在后面的防火墙规则测试步骤中使用它。

export http_server_ip=$(gcloud compute instances describe http-server --zone $zonename --format='value(networkInterfaces[0].networkIP)' --project $serviceproject_id)
echo $http_server_ip

5. 在宿主项目中创建全球网络防火墙政策

我们将在宿主项目中创建全球网络防火墙政策，并将其与宿主项目中的共享 VPC 相关联。

gcloud config set project $hostproject_id
gcloud compute network-firewall-policies create  mynet-fw-policy \
--global \
--project=$hostproject_id
gcloud compute network-firewall-policies associations create \
    --firewall-policy=mynet-fw-policy \
    --network=mynet \
    --name=mynet-fw-policy \
    --global-firewall-policy \
    --project=$hostproject_id

如需允许 IAP 连接到您的虚拟机实例，请在网络防火墙政策中创建防火墙规则：

  • 适用于您希望使用 IAP 可访问的所有虚拟机实例。
  • 允许来自 IP 范围 35.235.240.0/20 的入站流量。此范围包含 IAP 用于 TCP 转发的所有 IP 地址。
gcloud compute network-firewall-policies rules create 1000 \
    --action=ALLOW \
    --firewall-policy=mynet-fw-policy \
    --description="mynet-allow-iap" \
    --direction=INGRESS \
    --src-ip-ranges=35.235.240.0/20 \
    --layer4-configs=tcp:22  \
    --global-firewall-policy \
    --project=$hostproject_id

在控制台中，您可以前往宿主项目，然后在“防火墙政策”下找到新创建的全球网络防火墙政策。您可以在网络防火墙政策中查看新创建的防火墙规则。点击此控制台链接即可前往。请确保您已在控制台中将项目选择器更改为宿主项目。

6. 测试从 http-client 虚拟机到 http-server 虚拟机的访问权限

通过 SSH 连接到名为 http-client 的虚拟机，并测试该虚拟机是否可以通过 HTTP 80 端口访问 http-server。

在 Cloud Shell 中，执行以下操作：

gcloud compute ssh \
    --zone=$zonename "http-client" \
    --tunnel-through-iap \
    --project=$serviceproject_id

使用 curl 访问 Web 服务器。

curl -m 10 [http_server_ip]

您将看到 curl 命令结果。没有入站防火墙规则允许 http-server 的端口 80。

连接在 10000 毫秒后超时。

退出 SSH 会话，返回到 Cloud Shell。

exit

7. 创建分层防火墙政策和防火墙规则

我们将在 folder1 中创建分层防火墙政策，并将该政策与 folder1 相关联。相应政策中的防火墙规则将应用于 folder1 下的宿主项目。

创建分层防火墙政策

gcloud compute firewall-policies create \
  --folder=$folder1_id \
  --short-name=my-folder1-fw-policy

在分层防火墙政策中创建防火墙规则

该规则允许标记值为 http_tags/http_client 的虚拟机通过 TCP 端口 80 访问标记值为 http_tags/http_server 的虚拟机。

gcloud compute firewall-policies rules create 100 \
  --organization=$org_id \
  --firewall-policy my-folder1-fw-policy \
  --direction=INGRESS \
  --layer4-configs=tcp:80 \
  --action=allow \
  --src-secure-tags=$org_id/http_tags/http_client \
  --target-secure-tags=$org_id/http_tags/http_server \
  --description=folder1-allow-http

将分层防火墙政策与 folder1 关联

gcloud compute firewall-policies associations create \
   --firewall-policy=my-folder1-fw-policy \
   --folder=$folder1_id \
   --name=my-folder1-fw-policy\
   --organization=$org_id

在控制台中，您可以前往 folder1，然后在“防火墙政策”下找到新创建的分层防火墙政策。防火墙政策显示在“位于该文件夹内的防火墙政策”中。您可以在分层防火墙政策中查看新创建的防火墙规则。点击此控制台链接即可前往。请确保在控制台中将项目选择器更改为 folder1。

8. 测试从 http-client 虚拟机到 http-server 虚拟机的访问权限

检查应用于宿主项目中共享 VPC 的有效防火墙政策。

在 Cloud Shell 中，执行以下操作：

gcloud compute networks get-effective-firewalls mynet --project=$hostproject_id

您将看到继承的分层防火墙政策，如下所示：

TYPE: org-firewall
FIREWALL_POLICY_NAME: <NUMBER_FOR_YOUR_FW_POLICY>
FIREWALL_POLICY_PRIORITY:
PRIORITY: 100
ACTION: ALLOW
DIRECTION: INGRESS
DISABLED: False
IP_RANGES:

You will see the network firewall policy to the VPC like this:
TYPE: network-firewall-policy
FIREWALL_POLICY_NAME: mynet-fw-policy
FIREWALL_POLICY_PRIORITY: 1000
PRIORITY: 1000
ACTION: ALLOW
DIRECTION: INGRESS
DISABLED: False
IP_RANGES: 35.235.240.0/20

通过 SSH 连接到名为 http-client 的虚拟机，并测试该虚拟机是否可以通过 HTTP 80 端口访问 http-server。

在 Cloud Shell 中，执行以下操作：

gcloud compute ssh \
    --zone=$zonename "http-client" \
    --tunnel-through-iap \
    --project=$serviceproject_id

使用 curl 访问 Web 服务器。

curl [http_server_ip]

您会看到 curl 命令成功返回来自 http-server 的响应。

I am a Http Server.

分层防火墙政策中的入站防火墙规则允许从 http-client 通过端口 80 访问 http-server。

退出 SSH 会话，返回到 Cloud Shell。

exit

9. 清理

清理服务项目中的虚拟机

在 Cloud Shell 中，执行以下操作：

gcloud compute instances delete http-server --zone $zonename --project=$serviceproject_id
gcloud compute instances delete http-client --zone $zonename --project=$serviceproject_id

清理分层防火墙政策

在 Cloud Shell 中，执行以下操作：

gcloud compute firewall-policies associations delete my-folder1-fw-policy \
   --firewall-policy=my-folder1-fw-policy \
   --organization=$org_id
gcloud compute firewall-policies rules delete 100 \
  --organization=$org_id \
  --firewall-policy=my-folder1-fw-policy
gcloud compute firewall-policies delete my-folder1-fw-policy \
  --organization=$org_id

清理组织级层的标记

在 Cloud Shell 中，执行以下操作：

gcloud resource-manager tags values delete $http_tags_http_server_id
gcloud resource-manager tags values delete $http_tags_http_client_id
gcloud resource-manager tags keys delete $http_tags_id

清理宿主项目

在 Cloud Shell 中，执行以下操作：

gcloud compute shared-vpc associated-projects remove $serviceproject_id --host-project=$hostproject_id
gcloud compute shared-vpc disable $hostproject_id
gcloud projects delete $hostproject_id

清理服务项目

在 Cloud Shell 中，执行以下操作：

gcloud projects delete $serviceproject_id

清理文件夹

在 Cloud Shell 中，执行以下操作：

gcloud resource-manager folders delete $folder1_id
gcloud resource-manager folders delete $folder2_id

10. 恭喜

您已成功测试了采用 IAM 控制的标记的分层防火墙政策。
