Private Service Connect: como usar domínios personalizados para acessar APIs globais do Google com back-ends do PSC

1. Introdução

O Private Service Connect (PSC) é um recurso da rede do Google Cloud que permite que os consumidores acessem serviços gerenciados de maneira particular na rede VPC deles. Os back-ends do PSC são um subconjunto de recursos do PSC que permite que um balanceador de carga fique na frente de serviços gerenciados globais do Google, como o Google Cloud Storage, permitindo que outras integrações de balanceamento de carga sejam aplicadas, como um FQDN diferente. No momento da publicação deste codelab, apenas um subconjunto de serviços do Google pode ser usado com back-ends globais do PSC. Confira a lista aqui.

Neste codelab, vamos mostrar como configurar back-ends do PSC para acessar o Google Cloud Storage com um FQDN interno.

O que você vai aprender

• Como implantar a infraestrutura básica de rede VPC
• Implantar buckets básicos no Google Cloud Storage
• Implantação de um balanceador de carga de aplicativo interno entre regiões com um back-end do PSC no Google Cloud Storage

O que é necessário

• Projeto do Google Cloud com permissões de proprietário
• As seguintes políticas organizacionais não são aplicadas no projeto do Google Cloud: VMs protegidas

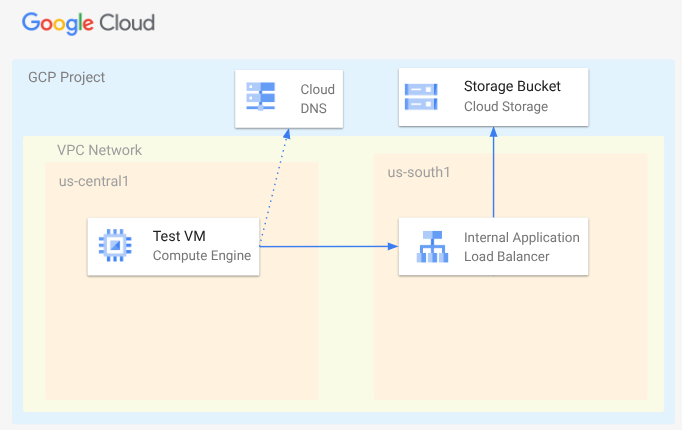

2. Topologia do codelab

Neste codelab, você vai implantar uma rede VPC, sub-redes, uma zona de DNS particular, regras de firewall, um bucket do Cloud Storage, um arquivo de amostra e uma VM de teste. Em seguida, você vai implantar um balanceador de carga de aplicativo entre regiões com um back-end do PSC para o Google Cloud Storage. Por fim, você vai testar a conectividade com o arquivo no bucket do Cloud Storage do Google.

3. Configuração e requisitos

Configuração de ambiente autoguiada

1. Faça login no Console do Google Cloud e crie um novo projeto ou reutilize um existente. Crie uma conta do Gmail ou do Google Workspace, se ainda não tiver uma.

• O Nome do projeto é o nome de exibição para os participantes do projeto. É uma string de caracteres não usada pelas APIs do Google e pode ser atualizada quando você quiser.
• O ID do projeto precisa ser exclusivo em todos os projetos do Google Cloud e não pode ser mudado após a definição. O console do Cloud gera automaticamente uma string exclusiva. Em geral, não importa o que seja. Na maioria dos codelabs, é necessário fazer referência ao ID do projeto, normalmente identificado como PROJECT_ID. Se você não gostar do ID gerado, crie outro aleatório. Se preferir, teste o seu e confira se ele está disponível. Ele não pode ser mudado após essa etapa e permanece durante o projeto.
• Para sua informação, há um terceiro valor, um Número do projeto, que algumas APIs usam. Saiba mais sobre esses três valores na documentação.

Atenção: o ID do projeto é globalmente exclusivo e não pode ser usado por outras pessoas após a seleção. Você é o único usuário com esse ID. Mesmo que um projeto seja excluído, o ID não poderá ser usado novamente.

Observação: se você usa uma conta do Gmail, defina o local padrão como Sem organização. Se você usa uma conta do Google Workspace, escolha um local adequado para a organização.

2. Em seguida, ative o faturamento no console do Cloud para usar os recursos/APIs do Cloud. A execução deste codelab não vai ser muito cara, se tiver algum custo. Para encerrar os recursos e evitar cobranças além deste tutorial, exclua os recursos criados ou exclua o projeto. Novos usuários do Google Cloud estão qualificados para o programa de US$ 300 de avaliação sem custos.

Inicie o Cloud Shell

Embora o Google Cloud e o Spanner possam ser operados remotamente do seu laptop, neste codelab usaremos o Google Cloud Shell, um ambiente de linha de comando executado no Cloud.

No Console do Google Cloud, clique no ícone do Cloud Shell na barra de ferramentas superior à direita:

O provisionamento e a conexão com o ambiente levarão apenas alguns instantes para serem concluídos: Quando o processamento for concluído, você verá algo como:

Essa máquina virtual contém todas as ferramentas de desenvolvimento necessárias. Ela oferece um diretório principal persistente de 5 GB, além de ser executada no Google Cloud. Isso aprimora o desempenho e a autenticação da rede. Neste codelab, todo o trabalho pode ser feito com um navegador. Você não precisa instalar nada.

4. Antes de começar

Ativar APIs

No Cloud Shell, verifique se o projeto está configurado e configure as variáveis.

gcloud auth login
gcloud config list project
gcloud config set project [YOUR-PROJECT-ID]
export projectid=[YOUR-PROJECT-ID]
export region1=us-central1
export zone1=us-central1-a
export region2=us-south1
echo $projectid
echo $region1
echo $zone1
echo $region2

Ative todos os serviços necessários

gcloud services enable compute.googleapis.com
gcloud services enable networkmanagement.googleapis.com
gcloud services enable storage.googleapis.com
gcloud services enable dns.googleapis.com

5. Crie a rede VPC

Crie a rede VPC em que a VM cliente e os componentes de balanceamento de carga serão hospedados.

Rede VPC

No Cloud Shell

gcloud compute networks create myvpc \
    --subnet-mode=custom \
    --bgp-routing-mode=global

Crie as sub-redes na VPC. A primeira sub-rede é onde o balanceador de carga será hospedado. A segunda é a sub-rede somente proxy para o balanceador de carga, e a terceira é onde o cliente da VM será hospedado.

Criar sub-redes

No Cloud Shell

gcloud compute networks subnets create $region2-subnet \
    --network=myvpc \
    --range=10.100.0.0/24 \
    --region=$region2

gcloud compute networks subnets create $region2-proxy-subnet \
    --network=myvpc \
    --range=10.100.100.0/24 \
    --region=$region2 \
    --purpose=GLOBAL_MANAGED_PROXY \
    --role=ACTIVE

gcloud compute networks subnets create $region1-subnet \
    --network=myvpc \
    --region=$region1 \
    --range=10.200.0.0/24

Criar uma política de firewall de rede e regras de firewall

No Cloud Shell

gcloud compute network-firewall-policies create my-vpc-policy --global

gcloud compute network-firewall-policies associations create \
    --firewall-policy my-vpc-policy \
    --network myvpc \
    --name network-myvpc \
    --global-firewall-policy

Para permitir que o IAP se conecte às suas instâncias de VM, crie uma regra de firewall que:

• Aplica-se a todas as instâncias de VM que você quer acessar usando o IAP.
• Permite o tráfego de entrada do intervalo de IP 35.235.240.0/20. Esse intervalo contém todos os endereços IP que o IAP usa para o encaminhamento de TCP.

No Cloud Shell

gcloud compute network-firewall-policies rules create 1000 \
    --action ALLOW \
    --firewall-policy my-vpc-policy \
    --description "SSH with IAP" \
    --direction INGRESS \
    --src-ip-ranges 35.235.240.0/20 \
    --layer4-configs tcp:22  \
    --global-firewall-policy

6. Criar um bucket do Cloud Storage, um arquivo de amostra e conceder permissões

No Cloud Shell

gcloud storage buckets create gs://$projectid-pscbackend --location=us

echo "Here is my bucket file contents" > my-bucket-contents.txt

gcloud storage cp my-bucket-contents.txt gs://$projectid-pscbackend/my-bucket-contents.txt

computesa=$(gcloud iam service-accounts list \
    --filter='displayName:Compute Engine default service account' \
    --format='value(email)')

echo $computesa


gcloud storage buckets add-iam-policy-binding gs://$projectid-pscbackend \
    --member="serviceAccount:$computesa" \
    --role="roles/storage.objectViewer"

Exemplo de saída

Creating gs://xxxxxxxxxxx-pscbackend/...
Copying file://my-bucket-contents.txt to gs://xxxxxxxxxxx-pscbackend/my-bucket-contents.txt
  Completed files 1/1 | 32.0B/32.0B
[e-mail]
bindings:
- members:
  - projectEditor:xxxxxxxxxxx
  - projectOwner:xxxxxxxxxxx
  role: roles/storage.legacyBucketOwner
- members:
  - projectViewer:xxxxxxxxxxx
  role: roles/storage.legacyBucketReader
- members:
  - projectEditor:xxxxxxxxxxx
  - projectOwner:xxxxxxxxxxx
  role: roles/storage.legacyObjectOwner
- members:
  - projectViewer:xxxxxxxxxxx
  role: roles/storage.legacyObjectReader
- members:
  - serviceAccount:[e-mail]
  role: roles/storage.objectViewer
etag: CAI=
kind: storage#policy
resourceId: projects/_/buckets/xxxxxxxxxxx-pscbackend
version: 1

OBSERVAÇÃO:este codelab pressupõe que o nome do bucket do GCS está disponível globalmente. Se o nome do bucket já estiver em uso, ajuste o nome substituindo "$projectid-pscbackend" no código listado acima.

OBSERVAÇÃO:se a organização não permitir o uso da conta de serviço padrão, crie uma.

7. Expor o Google Cloud Storage por um balanceador de carga de aplicativo interno entre regiões

Criar o balanceador de carga de aplicativo interno entre regiões

Primeiro, crie os componentes do balanceador de carga. Você vai criar um NEG do PSC, um serviço de back-end, um mapa de URLs e proxies HTTP de destino.

No Cloud Shell, faça o seguinte:

gcloud compute network-endpoint-groups create gcs-$region2-neg \
    --region=$region2 \
    --network-endpoint-type=private-service-connect \
    --psc-target-service=storage.googleapis.com

gcloud compute backend-services create gcs-bes \
    --load-balancing-scheme=INTERNAL_MANAGED \
    --protocol=HTTP \
    --global

gcloud compute backend-services add-backend gcs-bes \
    --global \
    --network-endpoint-group=gcs-$region2-neg \
    --network-endpoint-group-region=$region2

gcloud compute url-maps create gcsilb \
    --default-service=gcs-bes \
    --global

gcloud compute target-http-proxies create gcs-http-proxy \
    --url-map=gcsilb \
    --global

Crie a regra de encaminhamento do balanceador de carga.

No Cloud Shell, faça o seguinte:

gcloud compute forwarding-rules create gcs-ilb-fr \
    --load-balancing-scheme=INTERNAL_MANAGED \
    --network=myvpc \
    --subnet=$region2-subnet \
    --target-http-proxy=gcs-http-proxy \
    --ports=80 \
    --subnet-region=$region2 \
    --global

OBSERVAÇÃO:para um design pronto para produção, sugerimos que você use proxies HTTPS de destino, porta 443 e um certificado no balanceador de carga.

8. Criar uma zona particular do Cloud DNS para company.com

Primeiro, vamos determinar o endereço IP do balanceador de carga para o registro A e exportá-lo como uma variável.

No Cloud Shell, faça o seguinte:

gcloud compute forwarding-rules describe gcs-ilb-fr \
    --global

export lbip=$(gcloud compute forwarding-rules describe gcs-ilb-fr \
    --global \
    --format='value(IPAddress)')

echo $lbip

Exemplo de saída

IPAddress: 10.100.0.4
IPProtocol: TCP
creationTimestamp: 'xxxxxxxxxxxxxxx'
description: ''
fingerprint: xxxxxxxxxx
id: 'xxxxxxxxxxxxxx'
kind: compute#forwardingRule
labelFingerprint: xxxxxxxxxx
loadBalancingScheme: INTERNAL_MANAGED
name: gcs-ilb-fr
network: https://www.googleapis.com/compute/v1/projects/[projectID]/global/networks/myvpc
networkTier: PREMIUM
portRange: 80-80
selfLink: https://www.googleapis.com/compute/v1/projects/[projectID]/global/forwardingRules/gcs-ilb-fr
selfLinkWithId: https://www.googleapis.com/compute/v1/projects/[projectID]/global/forwardingRules/xxxxxxxxxxxxxx
subnetwork: https://www.googleapis.com/compute/v1/projects/[projectID]/regions/us-south1/subnetworks/us-south1-subnet
target: https://www.googleapis.com/compute/v1/projects/[projectID]/global/targetHttpProxies/gcs-http-proxy
10.100.0.4

Em seguida, crie a zona privada de DNS e o registro A para o balanceador de carga interno que você acabou de criar.

No Cloud Shell

gcloud dns managed-zones create "company-com" \
    --dns-name=company.com. \
    --description="company.com private dns zone" \
    --visibility=private \
    --networks=myvpc

gcloud dns record-sets create "storage.company.com" \
    --zone="company-com" \
    --type="A" \
    --ttl="300" \
    --rrdatas="$lbip"

9. Criar a VM de teste

Criar VM de cliente consumidor

No Cloud Shell

gcloud compute instances create testvm \
    --zone="$zone1" \
    --subnet="$region1-subnet" \
    --no-address \
    --metadata "startup-script=#! /bin/bash
cat <<EOF > /etc/profile.d/gcp-startup-vars.sh
export MYBUCKET=\"$projectid-pscbackend\"
export computesa=\"$computesa\"
EOF
chmod +x /etc/profile.d/gcp-startup-vars.sh"

10. Testar a conexão com o Google Cloud Storage pelo balanceador de carga

Conectar-se à VM de teste

No Cloud Shell, faça o seguinte:

gcloud compute ssh "testvm"\
    --zone "$zone1"\
    --tunnel-through-iap \
    --project $projectid

Testar a conectividade

Na VM de teste

TOKEN=$(curl -s -H "Metadata-Flavor: Google" "http://metadata.google.internal/computeMetadata/v1/instance/service-accounts/$computesa/token" | jq -r .access_token)

curl -H "Authorization: Bearer $TOKEN" "http://storage.company.com/$MYBUCKET/my-bucket-contents.txt"

OBSERVAÇÃO:substitua [projectid-pscbackend] pelo nome do bucket usado ao configurar o bucket do Google Cloud Storage, caso tenha sido usado um nome diferente.

Resposta esperada

Here is my bucket file contents

Saia da VM.

Em TestVM

exit

SUCCESS!

11. Etapas de limpeza

No Cloud Shell

gcloud dns record-sets delete "storage.company.com" \
    --zone="company-com" \
    --type="A"

gcloud dns managed-zones delete "company-com"

gcloud compute forwarding-rules delete gcs-ilb-fr \
    --global \
    --quiet

gcloud compute target-http-proxies delete gcs-http-proxy \
    --global \
    --quiet

gcloud compute url-maps delete gcsilb \
    --global \
    --quiet

gcloud compute backend-services delete gcs-bes \
    --global \
    --quiet

gcloud compute network-endpoint-groups delete gcs-$region2-neg \
    --region=$region2 \
    --quiet

gcloud storage rm -r gs://$projectid-pscbackend \
    --quiet

gcloud compute instances delete testvm \
    --zone=$zone1 \
    --quiet

gcloud compute network-firewall-policies rules delete 1000 \
    --firewall-policy my-vpc-policy \
    --global-firewall-policy \
    --quiet

gcloud compute network-firewall-policies associations delete \
    --firewall-policy my-vpc-policy \
    --name=network-myvpc \
    --global-firewall-policy \
    --quiet

gcloud compute network-firewall-policies delete my-vpc-policy \
    --global \
    --quiet

gcloud compute networks subnets delete $region1-subnet \
    --region=$region1 \
    --quiet

gcloud compute networks subnets delete $region2-proxy-subnet \
    --region=$region2 \
    --quiet

gcloud compute networks subnets delete $region2-subnet \
    --region=$region2 \
    --quiet

gcloud compute networks delete myvpc \
    --quiet

12. Parabéns!

Parabéns por concluir o codelab.

O que vimos

• Como implantar arquivos básicos no Google Cloud Storage
• Como implantar um back-end da PSC para o Google Cloud Storage
• Como implantar um balanceador de carga de aplicativo interno entre regiões
