透過 Cloud Run 私人存取 Cloud Storage 全球端點和區域端點

1. 簡介

Google API 端點

Google Cloud API 提供不同類型的端點來存取服務，主要差異在於處理要求路由、資料落地和區域隔離的方式。

請參閱產品說明文件，瞭解 API 端點類型。

以下是全球、區域和位置端點的詳細說明：

全球端點

格式：{service}.googleapis.com (例如 storage.googleapis.com)
說明：這些端點提供服務的單一全域存取點。網址中未指定區域。
轉送：要求會由全球 Google Front End (GFE) 和全球服務負載平衡器進行轉送，通常會將流量導向最近的健康區域，以盡量減少延遲。
TLS 終止：發生在最靠近用戶端的 GFE，可能位於資料或資源所在的 Google Cloud 區域外部。
資料落地：不保證傳輸中的資料符合資料落地規定。資料在 GFE 解密後，可能會跨越區域界線。
區域隔離：有限。後端通常是區域性的，但進入點和負載平衡是全域性的，因此全域基礎架構某一部分的問題可能會影響其他區域的服務。
使用案例：一般用途的存取權，重點是為分散各地的使用者提供低延遲服務，且傳輸中的嚴格資料落地規定並非主要考量。

區域端點 (REP)

格式：{service}.{location}.rep.googleapis.com (例如 storage.us-east1.rep.googleapis.com)
說明：這些區域旨在提供高強度區域隔離和資料落地保證。位置 (特定 Google Cloud 區域) 會指定為子網域。這是現代標準，將取代位置端點。
轉送：使用完全區域化的前端堆疊，包括區域性外部負載平衡器和區域性服務負載平衡。從 DNS 到服務後端，整個要求路徑都會留在指定區域內。
TLS 終止：發生於區域性外部負載平衡器內的指定區域。
資料落地：保證資料在傳輸和使用期間都會保留在指定區域，符合嚴格的法規遵循和主權要求。
區域隔離：強。單一區域前端基礎架構發生故障時，不會影響其他區域。
用途：應用程式需要嚴格的資料落地、高度區域隔離和法規遵循。

請注意，並非所有 Google API 都有區域性端點，如需支援的所有區域性端點，請參閱這裡。

多區域區域端點 (mREP) 也是區域端點，例如 us (美國)、eu (歐盟) 等等 (例如 storage.us.rep.googleapis.com)。

位置端點 (LEP)

格式：{location}-{service}.googleapis.com (例如 us-east1-storage.googleapis.com)
說明：這些端點是早期提供特定位置存取權的方法。位置資訊是主要主機名稱的一部分。注意：區域性端點將取代位置端點。
轉送：仍依賴全球 Google 前端。
TLS 終止：通常發生在 GFE，可能不在主機名稱指定的區域。
資料落地：無法保證來自公用網際網路的流量在傳輸期間會留在指定區域。
區域隔離：比區域端點弱，因為使用全域前端基礎架構。
用途：過去用於某些區域存取情境，但現在一般不建議使用，建議改用區域端點，以獲得更強大的保證。

適用於 Google API 的 Private Service Connect

Private Service Connect 是 Google Cloud 網路功能，可讓消費者存取供應商服務。包括透過使用者虛擬私有雲中代管的私人端點連線至 Google API。

如何使用 PSC 端點存取 Google API：

全域 Google API 的 PSC 端點
區域 Google API 的 PSC 端點
您可以使用全域 Google API 的 PSC 端點，私下存取位置資訊 Google API。

如何使用 PSC 後端存取 Google API：

Global Google API 的 PSC 後端
區域 Google API 的 PSC 後端
您可以使用全域 Google API 的 PSC 後端，私下存取區域性 Google API。

Cloud Run 將流量傳送至虛擬私有雲網路

直接虛擬私有雲輸出流量可為 Cloud Run 提供更強大的基礎架構，並簡化虛擬私有雲輸出流量設定，優點包括：

設定：Cloud Run 服務和作業可將流量傳送至虛擬私有雲網路，無須管理無伺服器 VPC 存取連接器，因此不會產生額外負擔。
費用：您只需支付網路流量費用，這項費用會隨著服務本身調度至零。
安全性：您可以在服務修訂版本中直接使用網路標記，進一步提升網路安全性。
效能：延遲時間較短、處理量較高。

您可以啟用直接虛擬私有雲輸出流量，讓 Cloud Run 服務、函式、作業或工作站集區將所有流量傳送至虛擬私有雲網路。

2. 學習內容

如何為全域 Google API 建立 PSC 端點。
如何為區域性 Google API 建立 PSC 端點。
如何變更 Cloud Run 程式碼中的 API 端點，以及設定輸出流量的網路。

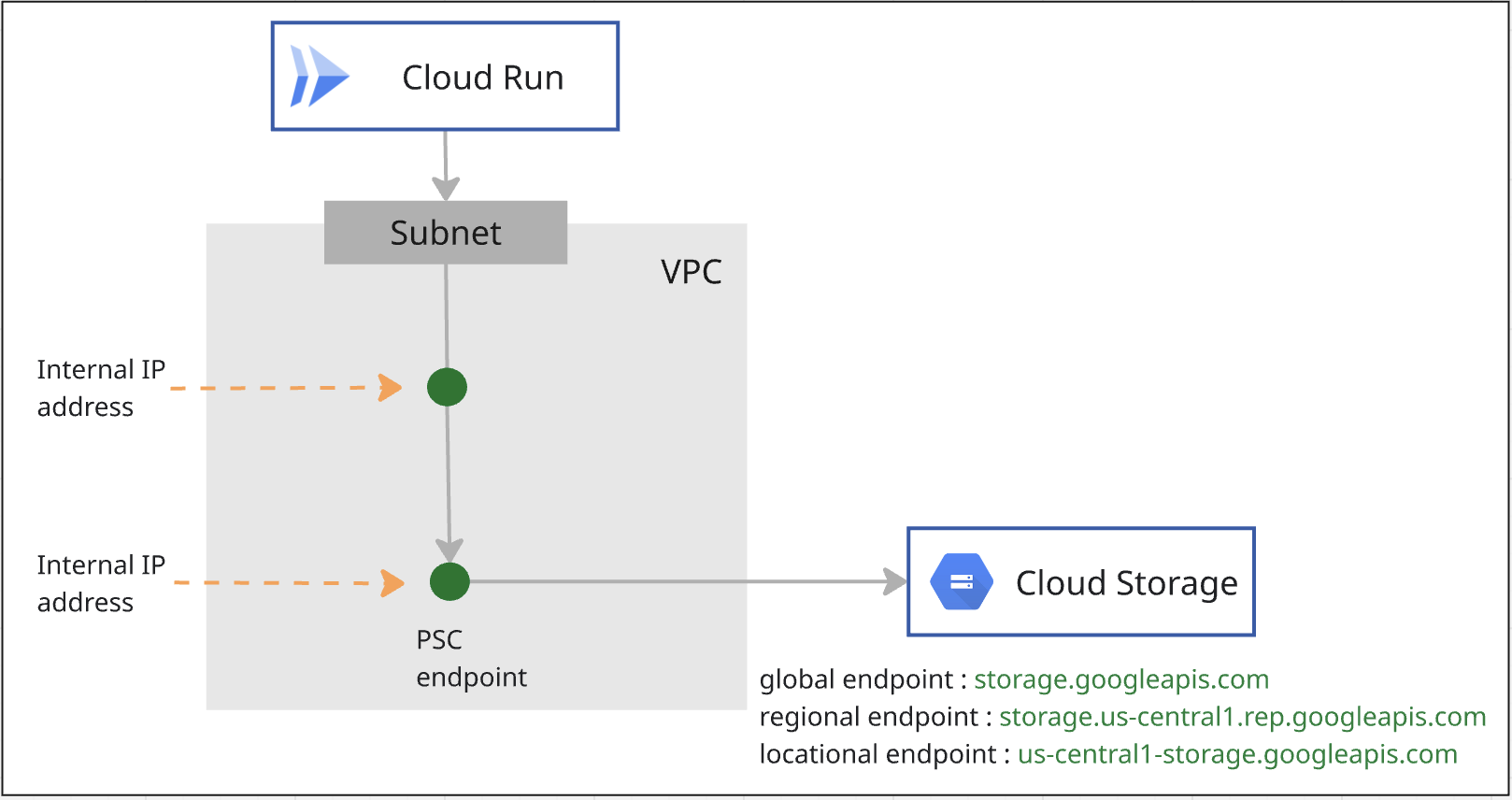

3. 實驗室整體架構

4. 準備步驟

實驗室作業所需的 IAM 角色

首先，您要在專案層級將必要的 IAM 角色指派給 GCP 帳戶。

Compute 網路管理員 (roles/compute.networkAdmin)：這個角色可讓您完全控管 Compute Engine 網路資源。
記錄管理員 (roles/logging.admin)：這個角色可授予所有記錄權限和相關權限的存取權。
服務使用情形管理員 (roles/serviceusage.serviceUsageAdmin)：這個角色可讓您啟用、停用及檢查服務狀態、檢查作業，以及使用消費者專案的配額和帳單。
DNS 管理員 (roles/dns.admin)：這個角色可授予所有 Cloud DNS 資源的讀寫權限
Cloud Run 管理員 (roles/run.admin)：這個角色可讓您全面控管所有 Cloud Run 資源。
Storage 管理員 (roles/storage.admin)：這個角色可授予物件和 bucket 的完整控制權。

啟用 API

在 Cloud Shell 中，確認專案設定正確，並設定環境變數。

在 Cloud Shell 中執行下列操作：

gcloud auth login
gcloud config set project <your project id>
export project_id=<your project id>
export region=<your region>
export zone=$region-a
echo $project_id
echo $region

在專案中啟用所有必要的 Google API。在 Cloud Shell 中執行下列操作：

gcloud services enable \
  artifactregistry.googleapis.com \
  cloudbuild.googleapis.com \
  run.googleapis.com \
  compute.googleapis.com \
  dns.googleapis.com \
  servicedirectory.googleapis.com \
  networkconnectivity.googleapis.com

建立虛擬私有雲

在專案中，建立採用自訂子網路模式的虛擬私有雲網路。在 Cloud Shell 中執行下列操作：

gcloud compute networks create mynet \
    --subnet-mode=custom

建立子網路

在 Cloud Shell 中執行下列操作，建立 IPv4 子網路：

gcloud compute networks subnets create mysubnet \
    --network=mynet \
    --range=10.0.0.0/24 \
    --region=$region

建立 Cloud NAT 和 Cloud Router

Cloud NAT 可讓 Cloud Run 作業連線至外部網站。

gcloud compute routers create $region-cr \
   --network=mynet \
   --region=$region
gcloud compute routers nats create $region-nat \
    --router=$region-cr \
    --region=$region \
    --nat-all-subnet-ip-ranges \
    --auto-allocate-nat-external-ips

5. 為 Cloud Storage 建立 PSC 端點

您將為 Cloud Storage 建立兩個 PSC 端點，一個用於全域範圍，另一個用於區域範圍。

建立全球範圍的 PSC 端點

透過 Private Service Connect，您可以使用虛擬私有雲網路中的全域內部 IP 位址，建立全域範圍的私人端點。

您需要分配虛擬私有雲中未定義的專屬 IP 位址。請參閱這份IP 位址規定文件。

在 Cloud Shell 中執行下列操作，建立 IP 位址。請將 –addresses=<pscendpointip> 變更為您分配到的 IP 位址。

gcloud compute addresses create pscglobalip \
    --global \
    --purpose=PRIVATE_SERVICE_CONNECT \
    --addresses=<pscendpointip> \
    --network=mynet
pscendpointip=$(gcloud compute addresses list --filter=name:pscglobalip --format="value(address)")
echo $pscendpointip

建立轉送規則，將端點連線至 Google API 和服務。

gcloud compute forwarding-rules create pscendpoint \
    --global \
    --network=mynet \
    --address=pscglobalip \
    --target-google-apis-bundle=all-apis

在 Cloud DNS 中檢查 p.googleapis.com

建立端點時，系統會自動建立下列 DNS 設定：

系統會為 p.googleapis.com 建立 Service Directory 私人 DNS 區域。
對於透過 Private Service Connect 提供的部分常用 Google API 和服務，系統會在 p.googleapis.com 中建立 DNS 記錄，這些服務的預設 DNS 名稱結尾為 googleapis.com。

全域端點已向 Service Directory 註冊。您將使用 storage-[PSC 端點名稱].p.googleapis.com 存取 Cloud Storage。詳情請參閱產品說明文件。

執行指令，檢查是否已建立 p.googleaps.com 區域。

gcloud dns managed-zones list

如要使用預設 DNS 名稱 storage.googleapis.com，請在 Cloud DNS 中建立私人區域 storage.googleapis.com，並新增指向全域範圍 IP 位址 PSC 端點的頂點記錄。

為 Cloud Storage 建立區域範圍的 PSC 端點

您需要虛擬私有雲子網路中的一個 IP。執行下列指令，系統會為 PSC 端點分配子網路的 IP。

gcloud network-connectivity regional-endpoints create psc-regional-endpoint \
    --region=$region \
    --network=projects/$project_id/global/networks/mynet \
    --subnetwork=projects/$project_id/regions/$region/subnetworks/mysubnet \
    --target-google-api=storage.us-central1.rep.googleapis.com

取得在上一步驟中建立的端點 IP 位址。

regionalip=$(gcloud network-connectivity regional-endpoints describe psc-regional-endpoint --region=$region --format="value(address)")
echo $regionalip

您將使用 storage.us-central1.rep.googleapis.com 存取 Cloud Storage。您需要在 Cloud DNS 中，為 storage.us-central1.rep.googleapis.com 建立私人區域，以及為您剛才為區域端點建立的 IP 位址建立頂點記錄。

為 Cloud Storage 區域端點建立私人區域

您可以使用 storage.[region name].rep.googleapis.com 存取 Cloud Storage 區域端點。

您需要在 Cloud DNS 中建立私人區域，並新增指向 Cloud Storage 區域端點 IP 位址的頂點記錄。

在下列指令中，us-central1 是範例區域。您應使用區域名稱建立可用區。

gcloud dns managed-zones create psc-regional-endpoint-zone \
  --description="" \
  --dns-name="storage.us-central1.rep.googleapis.com" \
  --visibility="private" \
  --networks="mynet"

gcloud dns record-sets create storage.us-central1.rep.googleapis.com. \
  --rrdatas=$regionalip \
  --ttl=300 \
  --type=A \
  --zone=psc-regional-endpoint-zone

6. 使用全域範圍的 PSC 端點設定 Cloud Run 工作

取得程式碼

首先，您會探索 Node.js 應用程式，擷取網頁的螢幕截圖並儲存至 Cloud Storage。稍後，您會為應用程式建構容器映像檔，並在 Cloud Run 上以工作形式執行。

在 Cloud Shell 中執行下列指令，從這個存放區複製應用程式程式碼：

git clone https://github.com/GoogleCloudPlatform/jobs-demos.git

前往包含應用程式的目錄：

cd jobs-demos/screenshot

您應該會看到這個檔案版面配置：

├── Dockerfile

├── README.md

├── screenshot.js

├── package.json

以下簡要說明各個檔案：

screenshot.js 包含應用程式的 Node.js 程式碼。應用程式會擷取網頁的螢幕截圖，並儲存在 Cloud Storage 中。
package.json 定義程式庫依附元件。
Dockerfile 會定義容器映像檔。

開啟 screenshot.js 程式碼，將 apiEndpoint 變更為 PSC 全球端點。搜尋程式碼，然後將 const storage = new Storage(); 替換為下列程式碼：

const storage = new Storage(
    {
      apiEndpoint:'https://storage-pscendpoint.p.googleapis.com.',
      useAuthWithCustomEndpoint: true
    }
  );

部署工作

建立作業前，請先建立用於執行作業的服務帳戶。

gcloud iam service-accounts create screenshot-sa --display-name="Screenshot app service account"

將 storage.admin 角色授予服務帳戶，以便建立 bucket 和物件。

gcloud projects add-iam-policy-binding $project_id \
  --role roles/storage.admin \
  --member serviceAccount:screenshot-sa@$project_id.iam.gserviceaccount.com

將「Storage 物件使用者」角色、「記錄檔寫入者」角色和「Artifact Registry 存放區管理員」角色授予預設 Compute 服務帳戶。

project_number=$(gcloud projects describe $project_id --format="value(projectNumber)")

gcloud projects add-iam-policy-binding $project_id \
  --role roles/storage.objectUser \
  --member serviceAccount:$project_number-compute@developer.gserviceaccount.com

gcloud projects add-iam-policy-binding $project_id \
  --role roles/logging.logWriter \
  --member serviceAccount:$project_number-compute@developer.gserviceaccount.com

gcloud projects add-iam-policy-binding $project_id \
  --role roles/artifactregistry.repoAdmin \
  --member serviceAccount:$project_number-compute@developer.gserviceaccount.com

您將為 Cloud Run 作業啟用直接虛擬私有雲輸出流量，將所有流量傳送至虛擬私有雲網路。

在 Cloud Shell 中執行下列操作：

gcloud run jobs deploy screenshot-1 \
  --source=. \
  --args="https://example.com" \
  --args="https://cloud.google.com" \
  --tasks=2 \
  --task-timeout=5m \
  --region=$region \
  --set-env-vars=BUCKET_NAME=screenshot-$project_id-$RANDOM \
  --service-account=screenshot-sa@$project_id.iam.gserviceaccount.com \
  --vpc-egress=all-traffic \
  --network=mynet \
  --subnet=mysubnet

執行工作

在 Cloud Shell 中執行下列操作：

gcloud run jobs execute screenshot-1 --region=$region

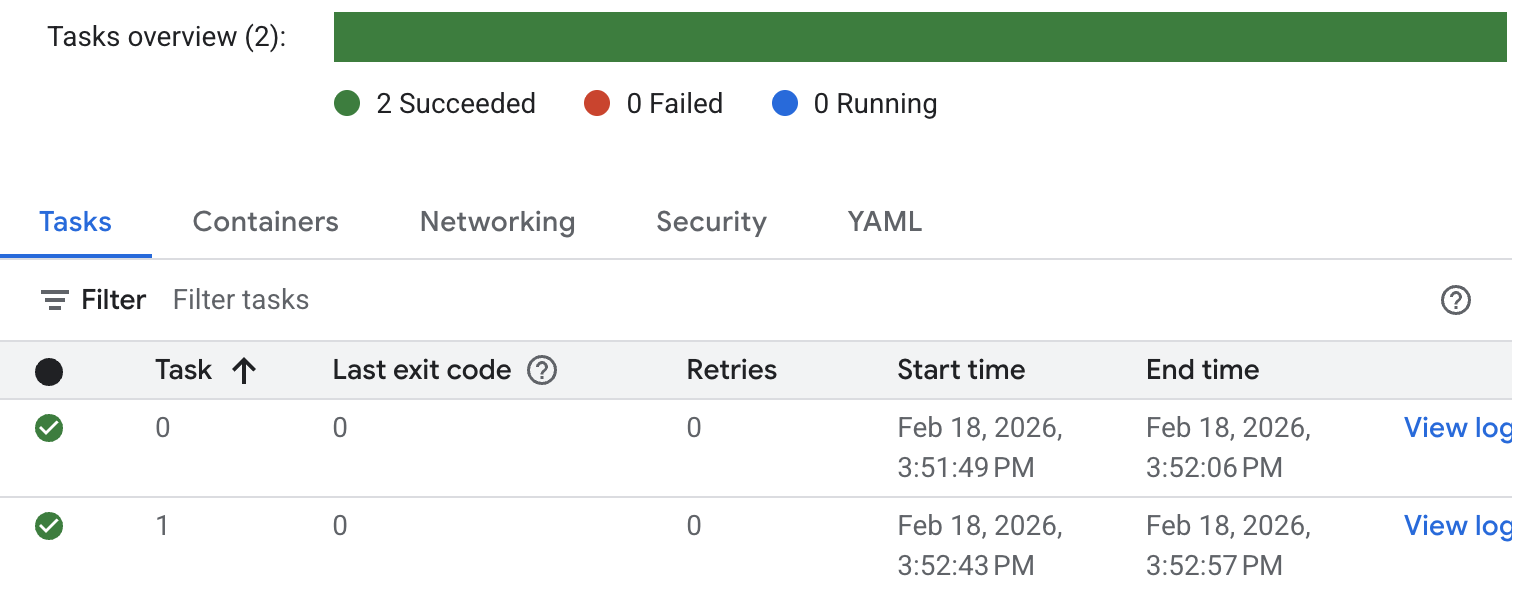

檢查工作狀態和記錄。前往 Cloud Run 控制台，找出該項工作。點選工作並查看記錄檔的記錄。您會看到類似下方的作業執行結果。

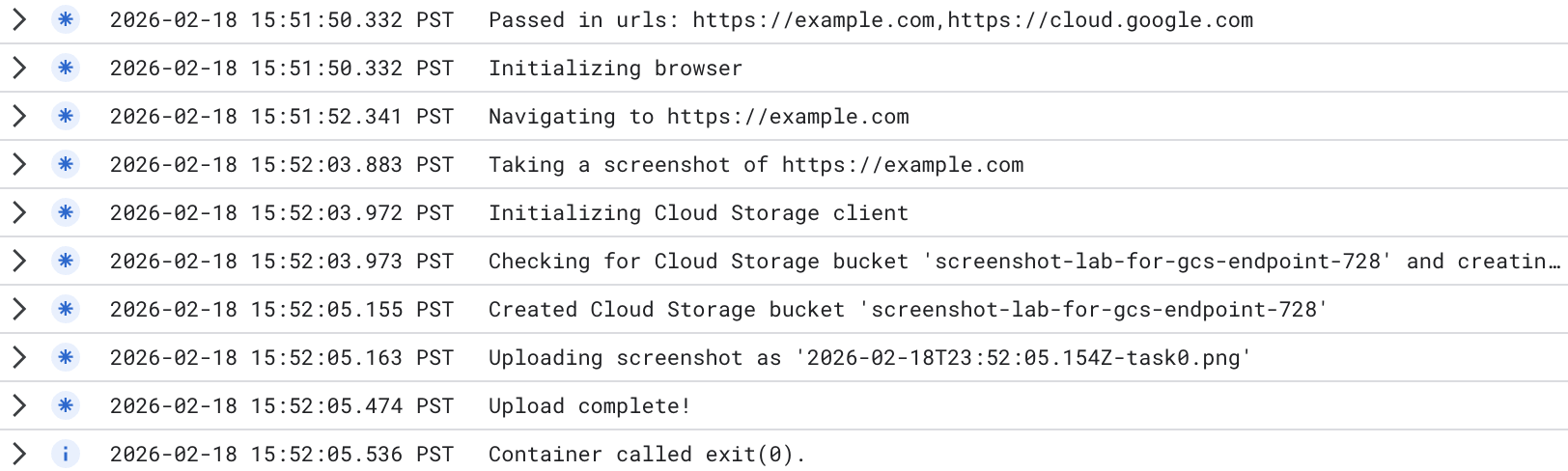

如要查看詳細的工作執行記錄，請按一下工作中的「查看記錄」。您會看到類似下方的作業記錄。

已建立新的值區。您可以前往 Cloud Storage 控制台，查看新建立的 bucket。請注意，使用 Cloud Storage 全域端點時，bucket 是多區域 bucket。你可以查看上傳至 bucket 的圖片。

測試結果顯示 Cloud Run 私下存取了 Cloud Storage 全球端點，這是您在 Cloud Run 工作中變更的項目：

apiEndpoint:‘https://storage-pscendpoint.p.googleapis.com.'

7. 使用區域範圍的 PSC 端點設定 Cloud Run 工作

在程式碼中，您會將 apiEndpoint 變更為具有區域範圍的 PSC 端點。

搜尋程式碼，然後將 const storage = new Storage(); 替換為下列程式碼 ( 我們以 us-central1 為例。請改用您所在區域的帳戶：

const storage = new Storage(
    {
      apiEndpoint:'https://storage.us-central1.rep.googleapis.com.',
      useAuthWithCustomEndpoint: true
    }
  );

部署工作

確認您位於含有應用程式的目錄 (jobs-demos/screenshot)。

pwd

您可為作業啟用直接虛擬私有雲輸出功能，將所有流量傳送至虛擬私有雲網路。

在 Cloud Shell 中執行下列操作：

gcloud run jobs deploy screenshot-2 \
  --source=. \
  --args="https://example.com" \
  --args="https://cloud.google.com" \
  --tasks=2 \
  --task-timeout=5m \
  --region=$region \
  --set-env-vars=BUCKET_NAME=screenshot-$PROJECT_ID-$RANDOM \
  --service-account=screenshot-sa@$project_id.iam.gserviceaccount.com \
  --vpc-egress=all-traffic \
  --network=mynet \
  --subnet=mysubnet

執行工作

在 Cloud Shell 中執行下列操作：

gcloud run jobs execute screenshot-2 --region=$region

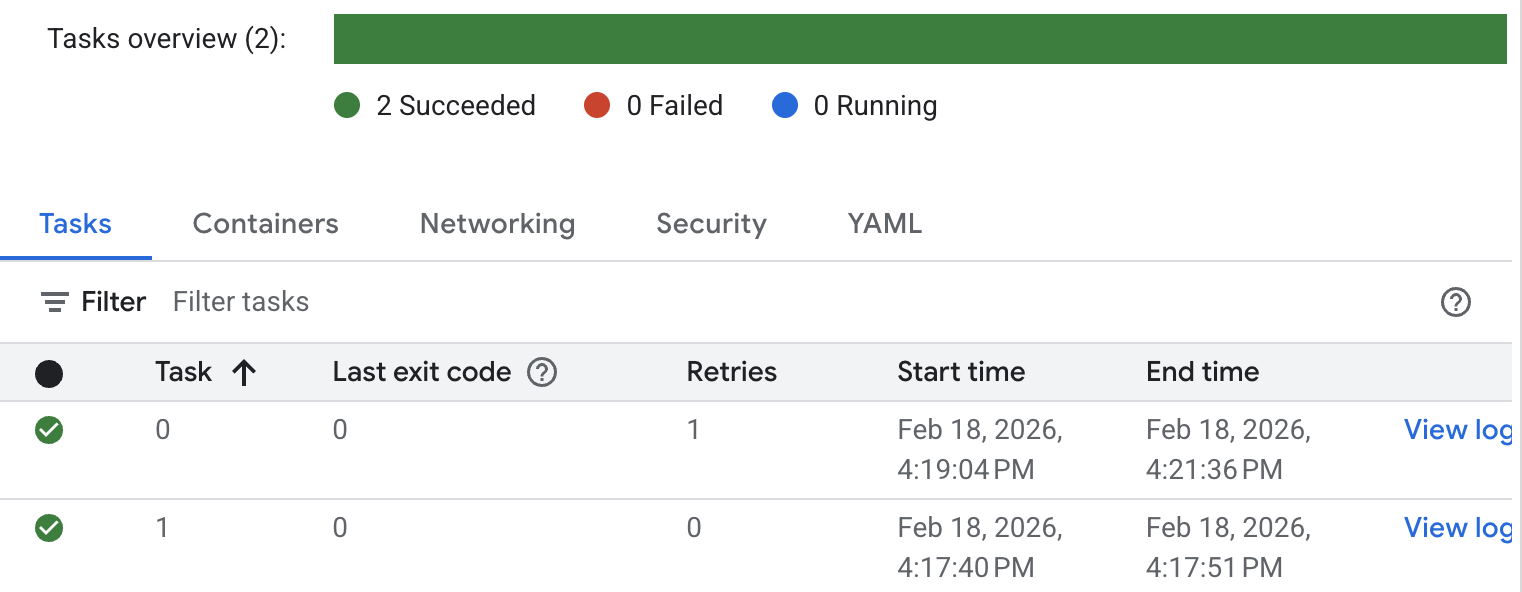

檢查工作狀態和記錄。前往 Cloud Run 控制台，找出該項工作。按一下工作，然後查看工作記錄。您會看到類似下方的作業執行結果。

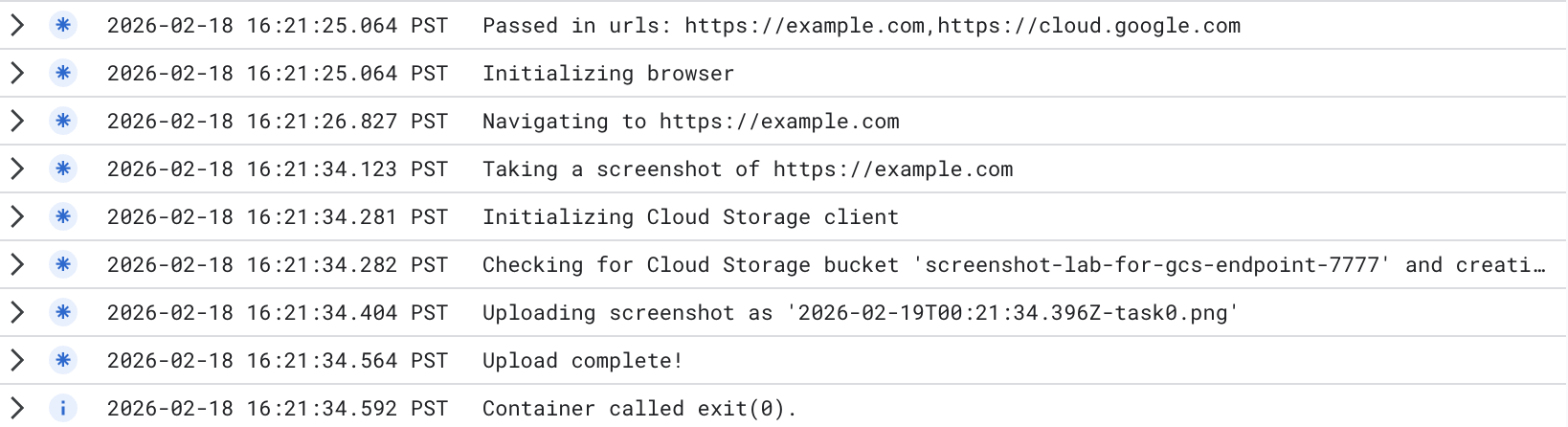

如要查看詳細的工作執行記錄，請按一下「查看記錄」。您會看到類似下方的作業記錄。

已建立新的值區。您可以前往 Cloud Storage 控制台，查看新建立的 bucket。請注意，使用 Cloud Storage 地區端點時，值區是單一地區值區。你可以查看上傳至 bucket 的圖片。

測試結果顯示 Cloud Run 私下存取了您在 Cloud Run 工作中變更的 Cloud Storage 區域端點：

apiEndpoint:‘https://storage.us-central1.rep.googleapis.com.'

8. 清理

清除 Cloud Run 工作

gcloud run jobs delete screenshot-1 \
  --region=$region --quiet
gcloud run jobs delete screenshot-2 \
  --region=$region --quiet

gcloud iam service-accounts delete screenshot-sa@$project_id.iam.gserviceaccount.com --quiet

清除 PSC 端點

gcloud compute forwarding-rules delete pscendpoint \
    --global --quiet
gcloud network-connectivity regional-endpoints delete psc-regional-endpoint \
    --region=$region --quiet
gcloud compute addresses delete pscglobalip \
    --global --quiet

清理 Cloud NAT、Cloud Router 和 VPC

gcloud compute routers nats delete $region-nat \
    --router=$region-cr \
    --region=$region --quiet
gcloud compute routers delete $region-cr \
    --region=$region --quiet
gcloud compute networks subnets delete mysubnet \
    --region=$region --quiet
gcloud compute networks delete mynet --quiet

9. 恭喜

您已成功透過全域端點和區域端點，測試 Cloud Run 對 Cloud Storage 的私人存取權。
