BigQuery Graph 度量使用入门

1. 概览

大多数通过代码审核的 SQL bug 都是聚合 bug。某个数字在它所在的表格中是正确的，但联接会复制该数字，导致总数错误。

借助 BigQuery Graph，您可以一次性将表的连接方式描述为属性图，然后查询这些连接。图表指标会在该说明中再添加一项内容：汇总本身。您可以在拥有该数字的节点上声明 MEASURE(SUM(streams))，这样一来，读取图表的每个查询都会获得正确的总数（以正确的粒度），而无需使用 GROUP BY 技巧，也无需使用有人必须记住的 CTE。

在此 Codelab 中，您将构建一个包含五张表的音乐目录，在其中放置一个衡量指标，并观察同一问题返回两个不同的答案：使用 SUM 时为 126 亿，使用 AGG 时为 51 亿。差额是目录的形状 - 一首位于四个播放列表中的歌曲在图表扁平化后会变成四行，而 SUM 会添加所有这四行。然后，您会学习使第二个句子正确的规则。

您将在此处输入内容

本实验使用以下两个位置（按此顺序）：

	其中	您在那里做什么
1	Cloud Shell 终端	在设置步骤中，仅使用少量命令
2	BigQuery 控制台	其他所有操作：将查询粘贴到查询编辑器中、点击浏览图表建模器、与代理聊天

每条指令都带有标记，以便您随时了解其含义：

• 👉💻 Cloud Shell - 在 Cloud Shell 终端中输入此命令。
• 👉📋 查询编辑器 - 将此内容粘贴到 BigQuery 查询编辑器中，然后点击运行。
• 👉🌐 控制台 - 在 BigQuery 控制台中随意点击。除非相应步骤要求，否则无需输入任何内容。
• 👀 - 查看结果。

学习内容

• 如何在节点表上声明度量 - 在可视化图表建模工具中或在 SQL 中
• GRAPH_EXPAND 如何将图展平为一个宽表
• 为什么 AGG 是唯一可以读取指标的函数，以及其他所有尝试的返回结果
• 衡量指标支持的六种汇总方式，以及如何对这些汇总方式进行算术运算
• 一个指标如何回答分组不同的问题（无需更改）

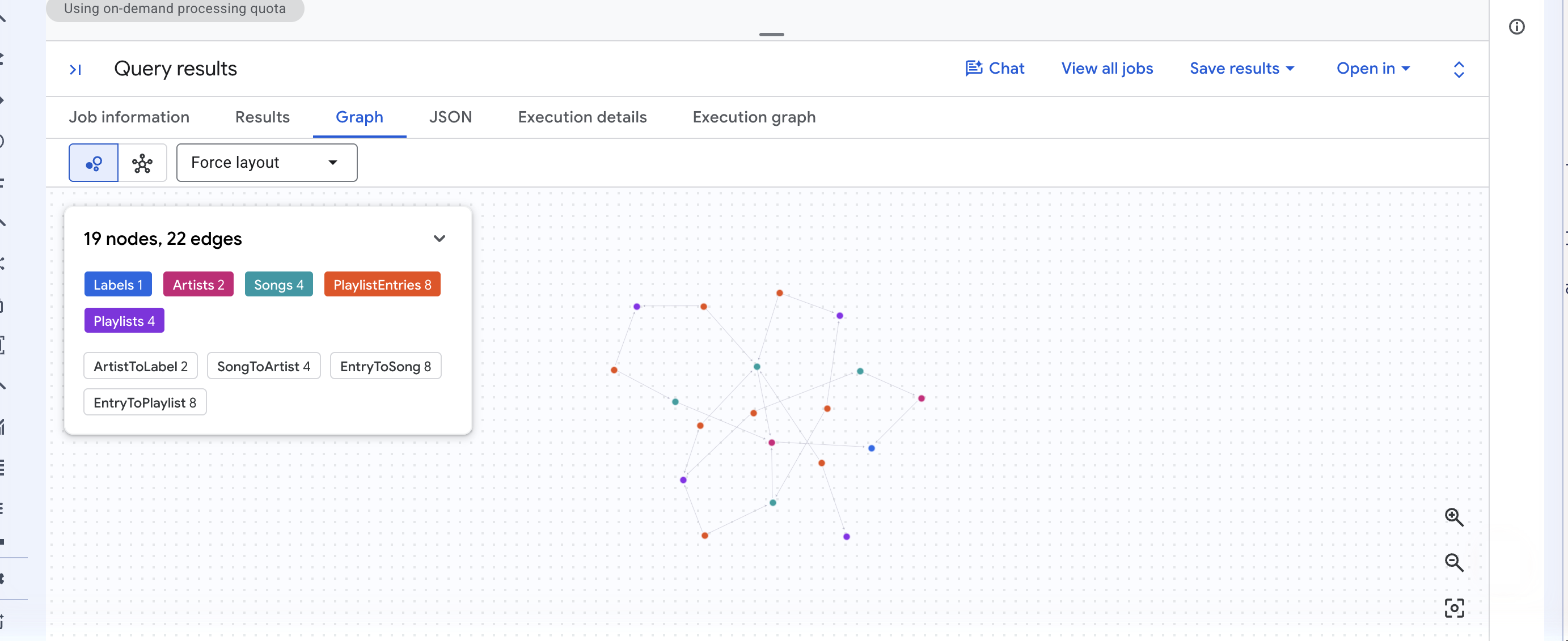

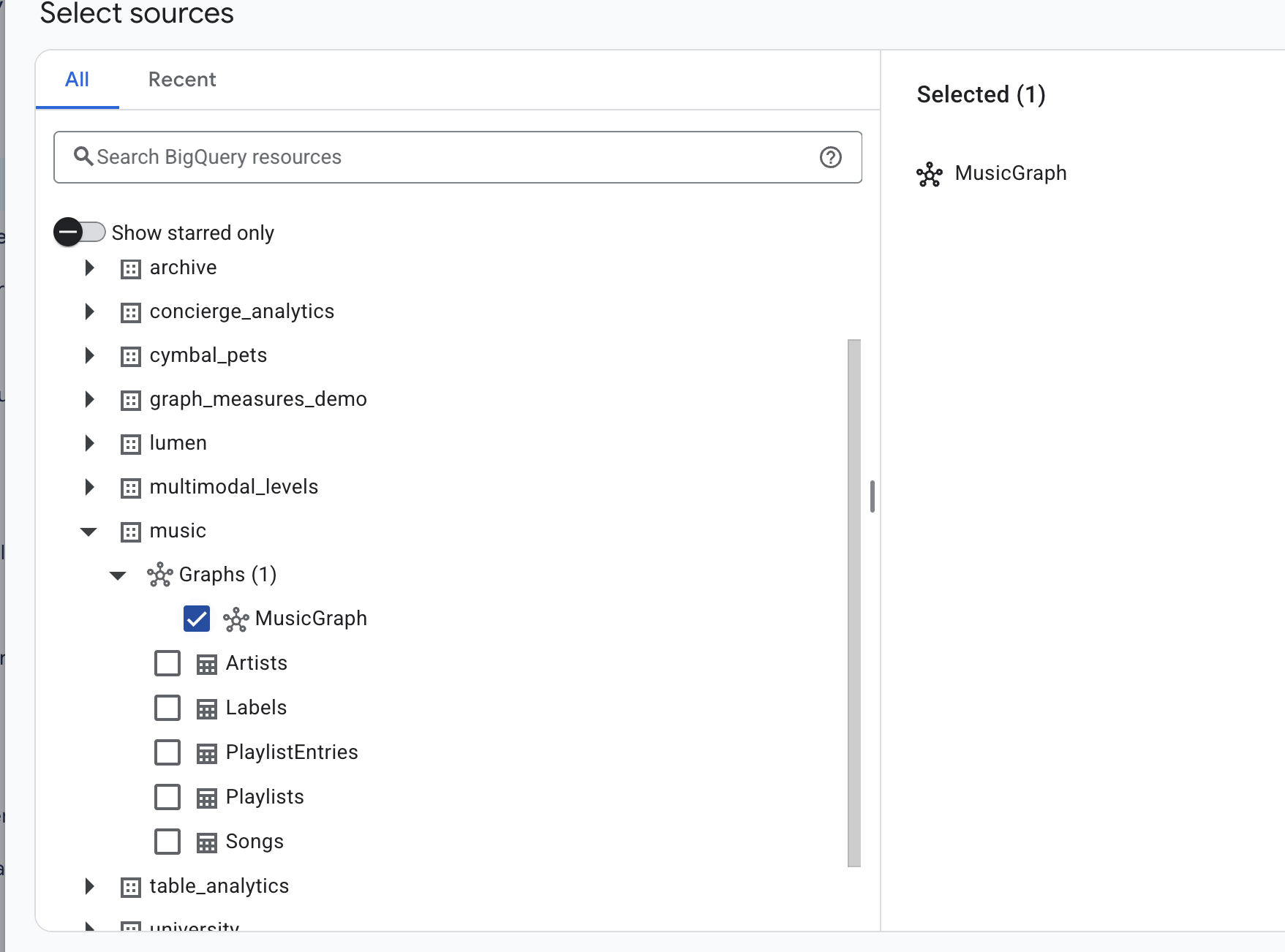

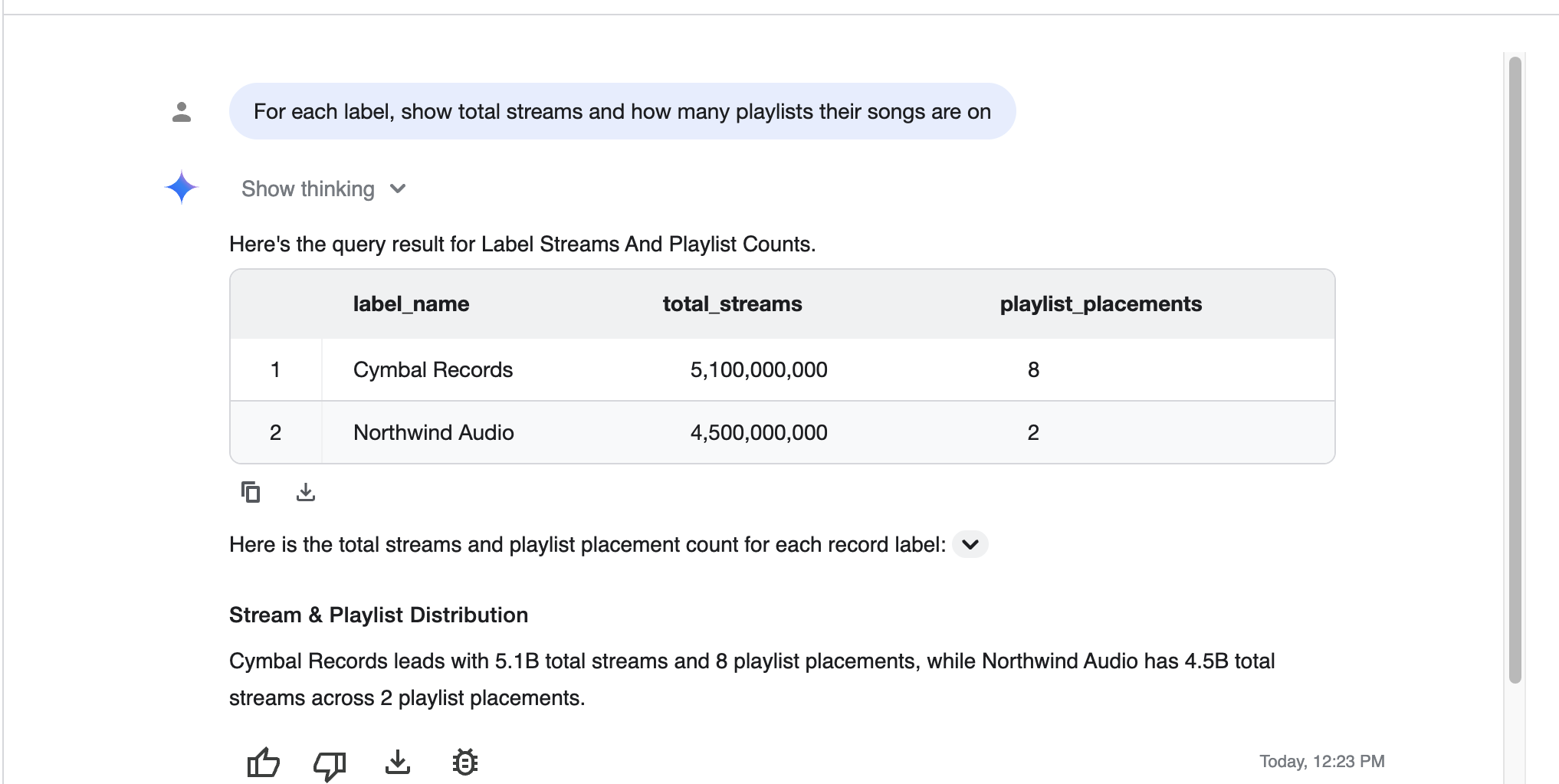

• 可选：GQL 和“图”标签页如何回答总计无法回答的问题，以及 BigQuery 数据智能体如何在未被告知的情况下使用您的度量

所需条件

• 具有有效结算功能的 Google 账号和浏览器。您无需预先创建 Google Cloud 项目，设置过程会为您创建一个。
• 仅针对可选的聊天步骤：已启用 Gemini Data Analytics API，并且拥有 Gemini Data Analytics Data Agent Creator 角色。

无需在机器上安装任何内容。所有操作都在 Cloud Shell 和 BigQuery 控制台中运行。

商品状态和费用

BigQuery Graph 现已正式发布。图表度量、可视化图表建模工具、图表可视化和使用图表作为数据代理知识来源的功能处于预览状态，受非正式版产品使用条款约束。

GRAPH_EXPAND 和 AGG 按按需价格运行。根据文档，GQL 查询（可选路径步骤）需要使用企业版或企业 Plus 版的预留，这也是该步骤为可选的原因。

数据集的大小为几千字节。在按需价格模式下，每次查询的最低结算数据量为 10 MB，因此整个 Codelab 的费用不到一美分。

数据是虚构的。Cymbal Records、Northwind Audio、音乐人、歌曲和播放列表不存在。这些数字都是有意取整的，因此您可以在脑海中检查每个结果。

2. 设置

这是唯一一个使用 Cloud Shell 的步骤。它会创建一个项目，为其设置结算，并构建原始表。之后，您可以在 BigQuery 控制台中运行该图表、衡量指标和每个查询。

不过，本实验无法为您提供一个启用了结算功能的 Google Cloud 项目。第 1 步可让您获得一个可用于支付费用的账号；第 4 步可将该账号转换为项目。请按此顺序执行这些步骤 - 第 4 步之后的每个步骤都会读取第 4 步创建的项目。

1 · 获取具有结算功能的账号（约 1 分钟）

👉🌐 请务必先执行此操作。使用已启用结算功能的 Google 账号登录。任何此类账号均可。如果您的账号不符合要求，请开始免费试用；这样您就可以获得结算账号，而这正是第 4 步所需的。

BigQuery 仍需要结算。music 数据集的大小只有几千字节，此实验中的每个查询都按 10 MB 的按需最低费用计费，但如果项目未关联结算账号，BigQuery 将根本不会运行查询。

2 · 打开 Cloud Shell （约 1 分钟）

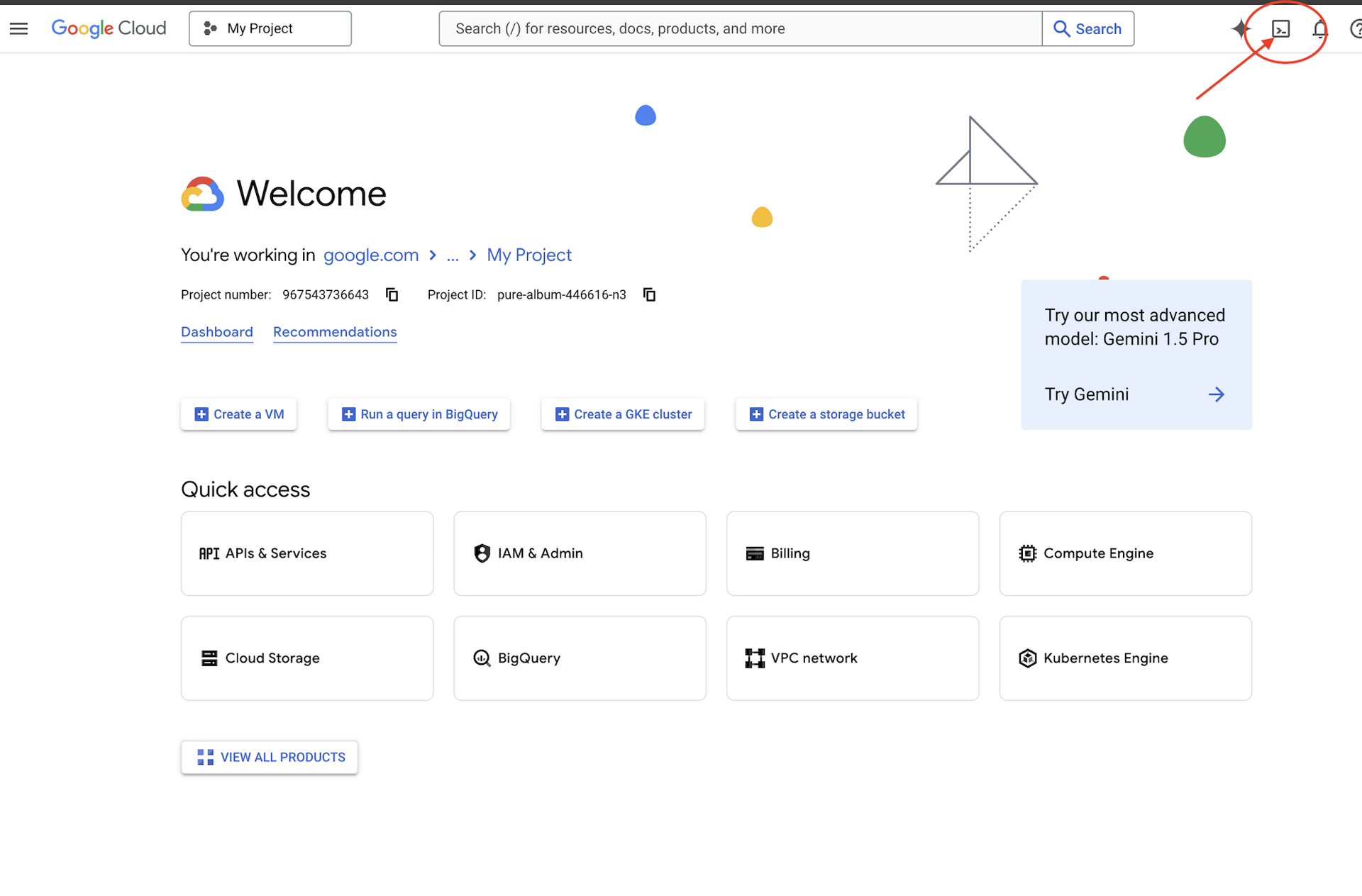

👉🌐 控制台 - 点击 Google Cloud 控制台顶部的激活 Cloud Shell - 这是标题中的终端形状图标。系统会在页面底部打开一个终端。

👉🌐 控制台 - 如果系统在任何时候提示您进行授权，请点击授权以继续操作。

👉💻 Cloud Shell - 检查 Cloud Shell 以哪个账号登录：

gcloud auth list

👀 预期：您自己的账号会带有 * 标记，并且必须是您在第 1 步中登录的同一账号。如果不是，请运行 gcloud auth login 并选择正确的账号。

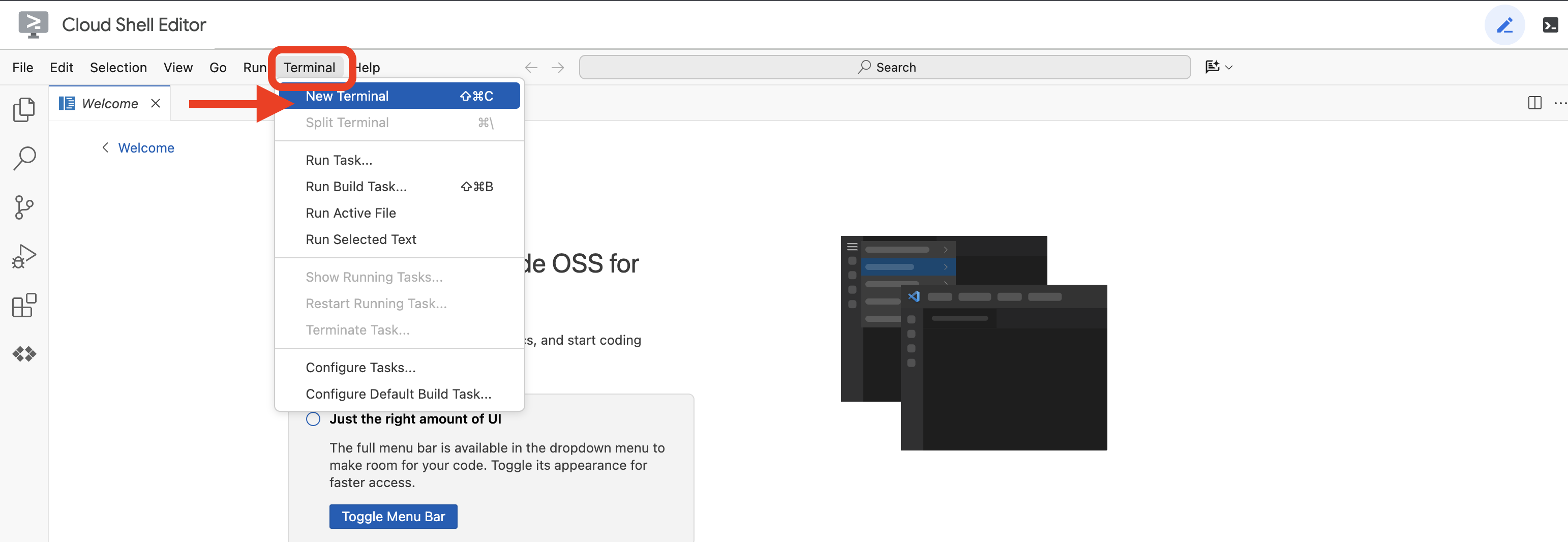

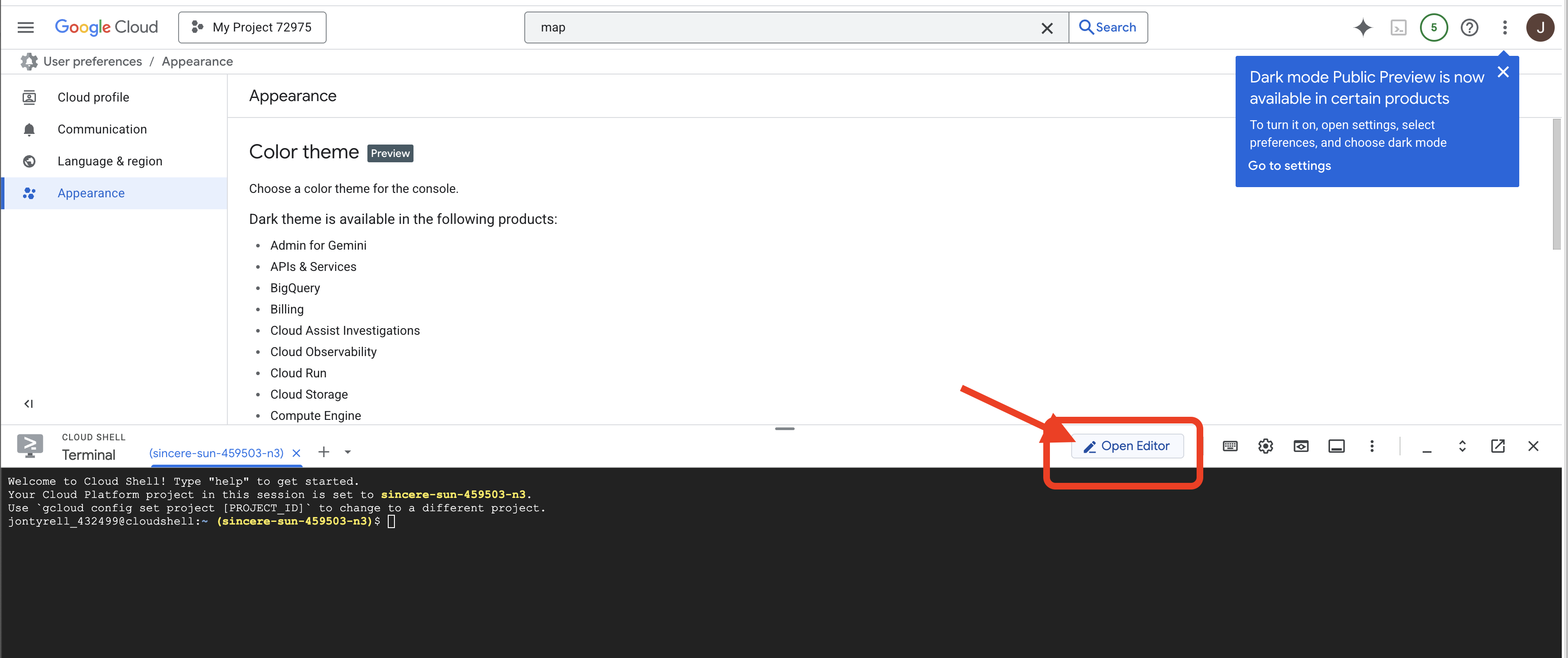

想要更宽敞的终端？点击打开编辑器（带有铅笔的打开文件夹图标）以打开 Cloud Shell 编辑器，然后依次选择查看 → 终端，在其中打开终端。本实验中的任何内容都不需要使用编辑器（您无需修改任何文件），但全屏终端更便于您阅读设置输出。

3 · 完成实验 （约 1 分钟）

👉💻 Cloud Shell - 克隆代码库：

cd ~
rm -rf ~/bq-graph-measures-lab
git clone https://github.com/cuppibla/bq-graph-measures-lab.git
cd ~/bq-graph-measures-lab

为什么是 rm -rf 先？您的 Cloud Shell 主目录会在会话之间保留，因此第二次尝试本实验时会遇到 fatal: destination path ... already exists。先移除文件夹可确保此块安全运行两次。您的任何内容都不会保留在其中。

4 · 创建项目 （约 2 分钟）

👉💻 Cloud Shell - 一个脚本可查找您的结算账号、在其中创建一个项目，并将 Cloud Shell 指向该项目：

cd ~/bq-graph-measures-lab
./setup_project.sh

👀 预期：系统会为所选结算账号显示一个 ✓，为所创建的项目显示一个 ✓，并显示如下结束语：

Project ready: bq-graph-4271
  Next:  ./setup.sh

bq-graph-4271 是您的项目 ID，您的项目 ID 将包含不同的数字。其中会发生以下四件事：

结算	如果用户有最新的 [YYYY-MM-DD] GDP Credit: 账号，则使用该账号；否则，使用任何其他已开通的结算账号
项目	创建 bq-graph-XXXX 并将该结算账号与其相关联
选择	将 ID 写入 ~/project_id.txt 并运行 gcloud config set project，因此之后无需您输入 ID
等待	轮询，直到新项目实际上可以提供服务为止，最长轮询时间为两分钟

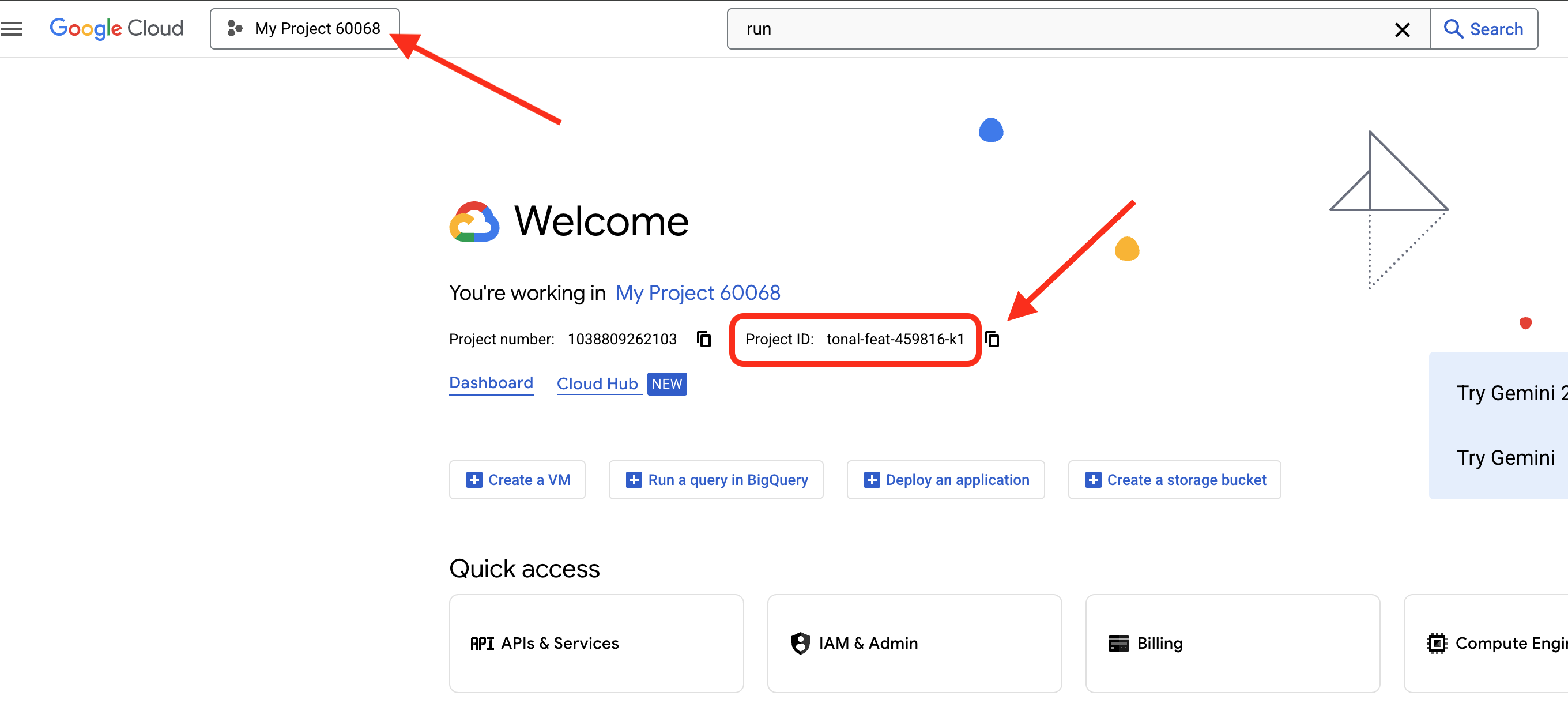

🌐 现在，控制台中显示了同一项目，其 ID 位于信息中心的项目信息卡片中：

为什么它会停留在末尾等待？几秒钟前创建的 Google Cloud 项目尚不允许提供服务：其 IAM 政策仍在传播，并且调用会返回 403 IAM_PERMISSION_DENIED。这是此设置中最有可能出错的地方，但它不是结算或权限问题 - 上面的行已经证明项目存在并且结算已关联。脚本会在此处吸收该等待时间，以便 ./setup.sh 不会进入该等待时间。

可以安全地重新运行。如果出现任何问题，只需再次运行 ./setup_project.sh 即可。它会先读取 ~/project_id.txt，然后重新选择该项目（只要该项目仍然存在），如果未完成的部分是关联结算，则将结算与该项目相关联，因此第二次运行不会悄无声息地为您留下第二个项目。

No open billing account？脚本会在更改任何其他内容之前停止，并打印出需要执行的操作。在 10 次中有 9 次，Cloud Shell 登录的账号与具有结算权限的账号不同 - 将 gcloud auth list 与第 1 步进行比较。

Could not create a project？某些账号（尤其是公司账号）不允许创建项目，并且每个账号都有项目配额。该脚本会打印用于手动创建项目的控制台指令；创建项目后，将 ID 放入 ~/project_id.txt 中，然后重新运行 ./setup_project.sh，该脚本就会采用该项目。

已有要使用的项目？跳过脚本。请改为运行 gcloud config set project YOUR_PROJECT_ID，使用 gcloud config get-value project 检查是否已运行，然后直接前往第 5 步。您需要拥有该项目的 BigQuery Admin 角色。

5 · 创建数据集 （约 3 分钟）

👉💻 Cloud Shell - 另一个脚本用于构建表格：

cd ~/bq-graph-measures-lab
./setup.sh

脚本会在运行时输出每个步骤。按顺序执行的操作：

项目	从 gcloud config 读取项目，如果没有项目，则拒绝继续
API	启用 bigquery.googleapis.com
数据集	在美国多区域位置创建 music 数据集和五个表，每个表都包含一个 PRIMARY KEY ... NOT ENFORCED
检查	计算每个表中的行数，如果任何计数有误，则停止

👀 预期：

BigQuery Graph Measures · setup
  ✓ project: bq-graph-4271
  ✓ BigQuery API enabled

Creating dataset music (US) and five tables...
  ✓ music.Labels              2 rows
  ✓ music.Artists             3 rows
  ✓ music.Songs               5 rows
  ✓ music.Playlists           4 rows
  ✓ music.PlaylistEntries    10 rows

🎉 ready — open BigQuery Studio: https://console.cloud.google.com/bigquery?project=bq-graph-4271

您已完成 Cloud Shell 操作。您可以关闭它。

本实验中的每个查询也都是该代码库中的一个文件。sql/01_... 至 sql/09_...，按步骤编号。如果您想从终端运行该命令，而不是将其粘贴到控制台中，请运行：bq query --nouse_legacy_sql < sql/02_sum_vs_agg.sql。

6 · 打开 BigQuery 和查询编辑器

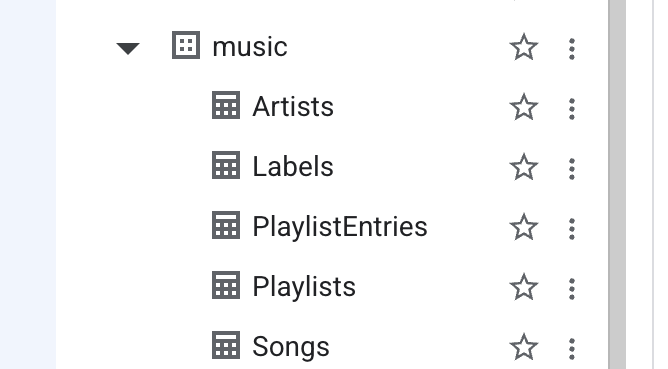

👉🌐 控制台 - 点击输出末尾的链接，或从导航菜单中打开 BigQuery。在左侧的探索器窗格中，展开您的项目：一个包含五个表的 music 数据集。

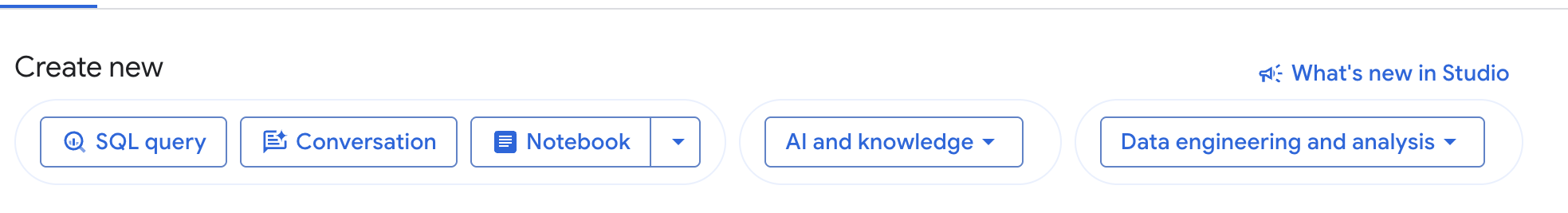

👉🌐 控制台 - 在 BigQuery Studio 顶部的新建行中，点击 SQL 查询。系统随即会打开一个空白的编辑器标签页。

保留此标签页。本实验中的每个 👉📋 代码块都应放在此处：选择编辑器中的所有内容，将新代码块粘贴到其中，然后点击运行。结果会显示在下方的面板中。

了解表格

稍后，我们将用到这些表中的两项信息。每个表都将其主键声明为 NOT ENFORCED：BigQuery 不会检查它，但您即将构建的属性图需要一个明确的键来了解标识行的内容。最后一个表 PlaylistEntries 是一个联接表：如果一首歌曲位于四个播放列表中，则该表中有四行。该表是整个故事的发生地。

这些表按如下方式链接在一起：唱片公司签约音乐人，音乐人发布歌曲，歌曲通过 PlaylistEntries 放置到播放列表中。Cymbal Records 拥有 Ava Sterling 和 Mina Okafor，以及通过她们拥有的四首歌曲。Northwind Audio 拥有 Kai Nakamura 和一首歌曲“Midnight Drive”。

桌子	行	键	它包含的内容
标签	2	label_id	名称、营销预算
音乐人	3	artist_id	名称，哪个标签
歌曲	5	song_id	歌曲名、音乐人、播放量
播放列表	4	playlist_id	name, followers
PlaylistEntries	10	entry_id	哪些歌曲位于哪些播放列表中

✅ 检查点： 在 Cloud Shell 中，探索器中的 music 下有 5 个表，并且打开了一个空白的查询编辑器标签页。🎉 ready

3. 创建图表 - 选项 A：可视化建模工具

属性图是对表之间连接方式的描述。您可以在可视化图表建模工具中点击完成此操作（此步骤，全部点击），也可以将其写为 SQL（下一步，一次粘贴）。这两种方法会生成相同的对象，因此只需选择其中一种，而无需同时使用这两种方法。

已经熟练掌握 DDL？跳到下一步，然后粘贴。之后，您可以返回并打开建模器，它会显示任何图表，无论图表是如何创建的。

1. 创建图表 shell

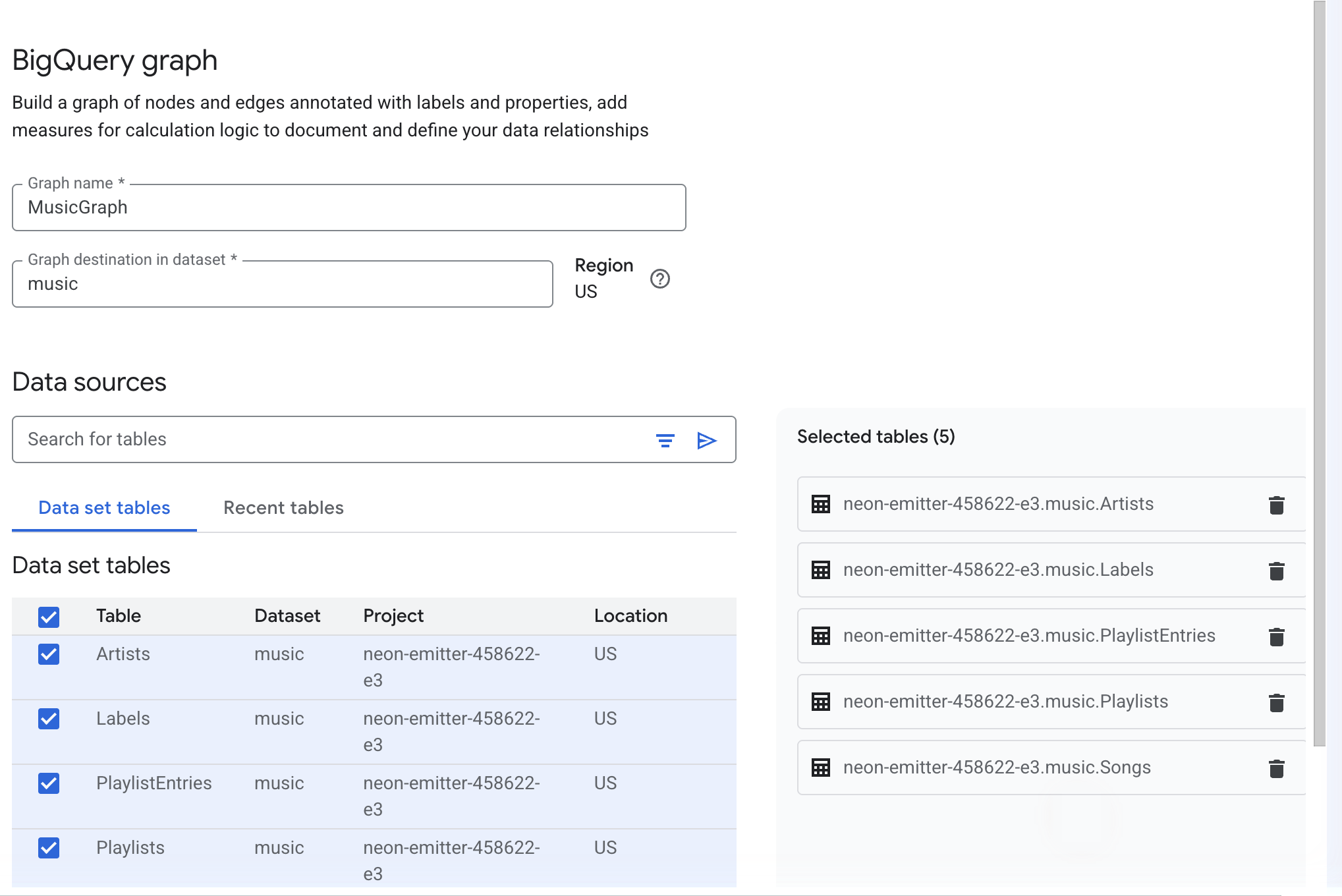

👉🌐 控制台 - 在 BigQuery Studio 中，在新建行中，打开 AI 和知识菜单，然后点击图表。

👉🌐 控制台 - 输入 MusicGraph 作为图表名称，输入 music 作为数据集中的图表目标位置。系统会根据数据集（美国）自动填充区域。

👉🌐 控制台 - 在数据源下，选择五个表格 - Artists、Labels、PlaylistEntries、Playlists、Songs - 然后点击创建。

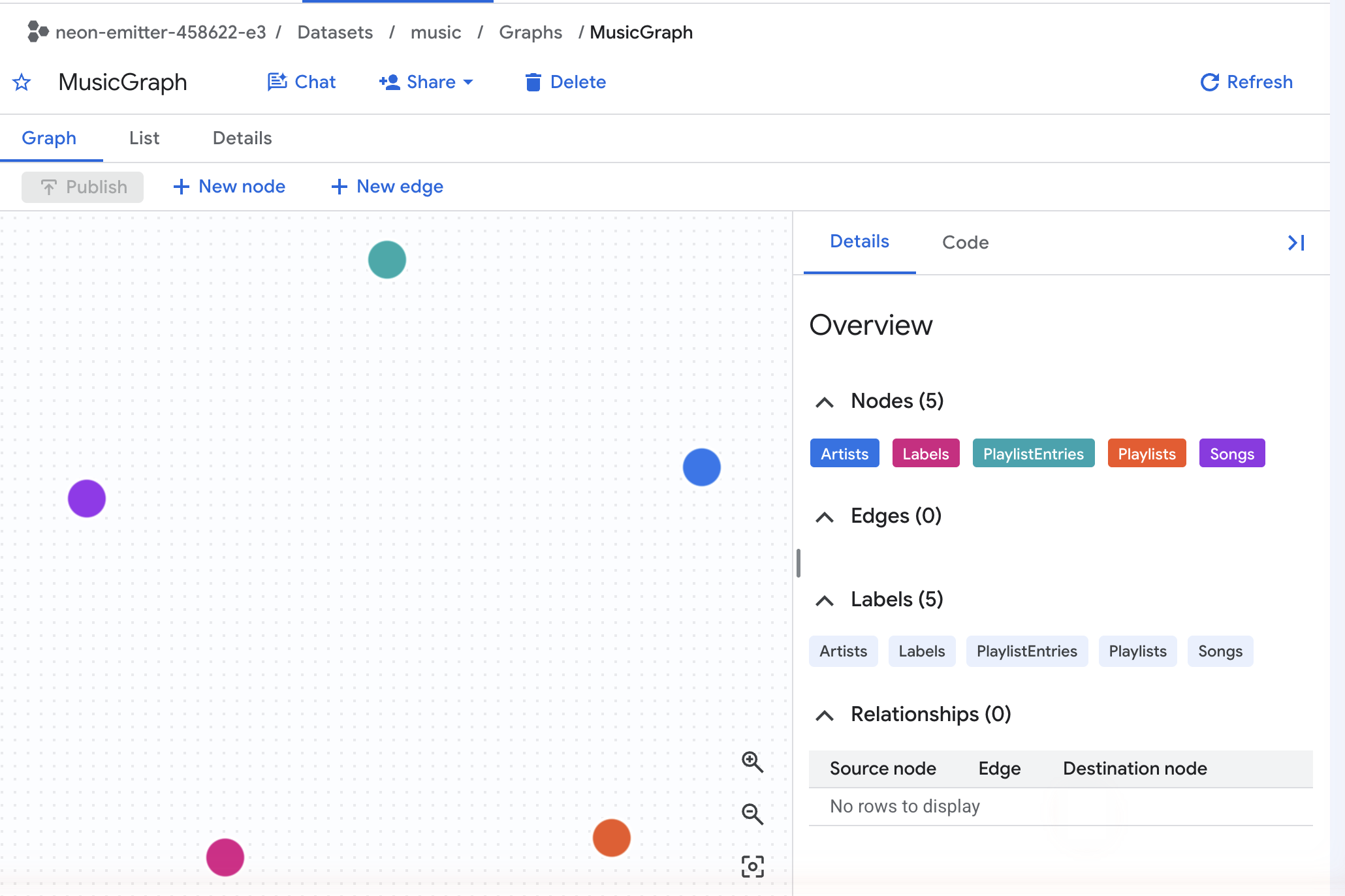

👀 画布打开，其中包含五个彩色节点，节点之间没有连线。右侧的详细信息面板列出了节点 (5) 和边 (0)。每个节点都已将其表的主键和所有列作为属性携带在其中 - 点击任意节点即可查看这些属性。

2. 绘制四个边

边是外键，已绘制。每个箭头都从包含键的表指向它所指向的表。

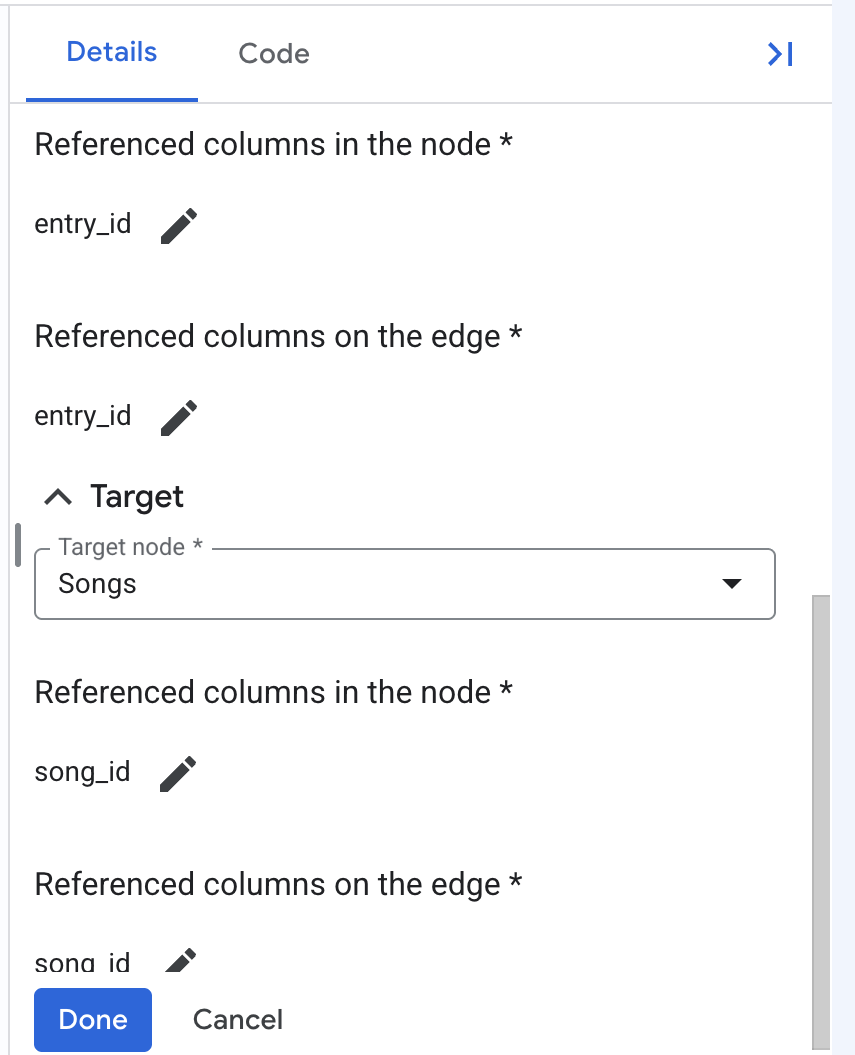

👉🌐 控制台 - 点击新边缘。在选择表格对话框中，选择 PlaylistEntries，然后点击添加。在添加边面板中：

1. 将名称设置为 EntryToSong。
2. 点击添加主键，然后接受 entry_id。
3. 在来源下，将源节点设置为 PlaylistEntries，然后使用向节点添加引用列和在边上添加引用列，为两者选择 entry_id。
4. 在目标下，将目标节点设置为“歌曲”，然后为节点中的引用列和边上的引用列选择 song_id。
5. 点击完成。

👉🌐 控制台 - 再重复三次：

边缘名称	桌子	源节点 → 目标节点	两侧要选择的列
EntryToPlaylist	PlaylistEntries	PlaylistEntries → 播放列表	来源 entry_id，目标 playlist_id
SongToArtist	歌曲	歌曲 → 音乐人	来源 song_id，目标 artist_id
ArtistToLabel	音乐人	音乐人 → 唱片公司	来源 artist_id，目标 label_id

将每个边都保留为没有额外属性。

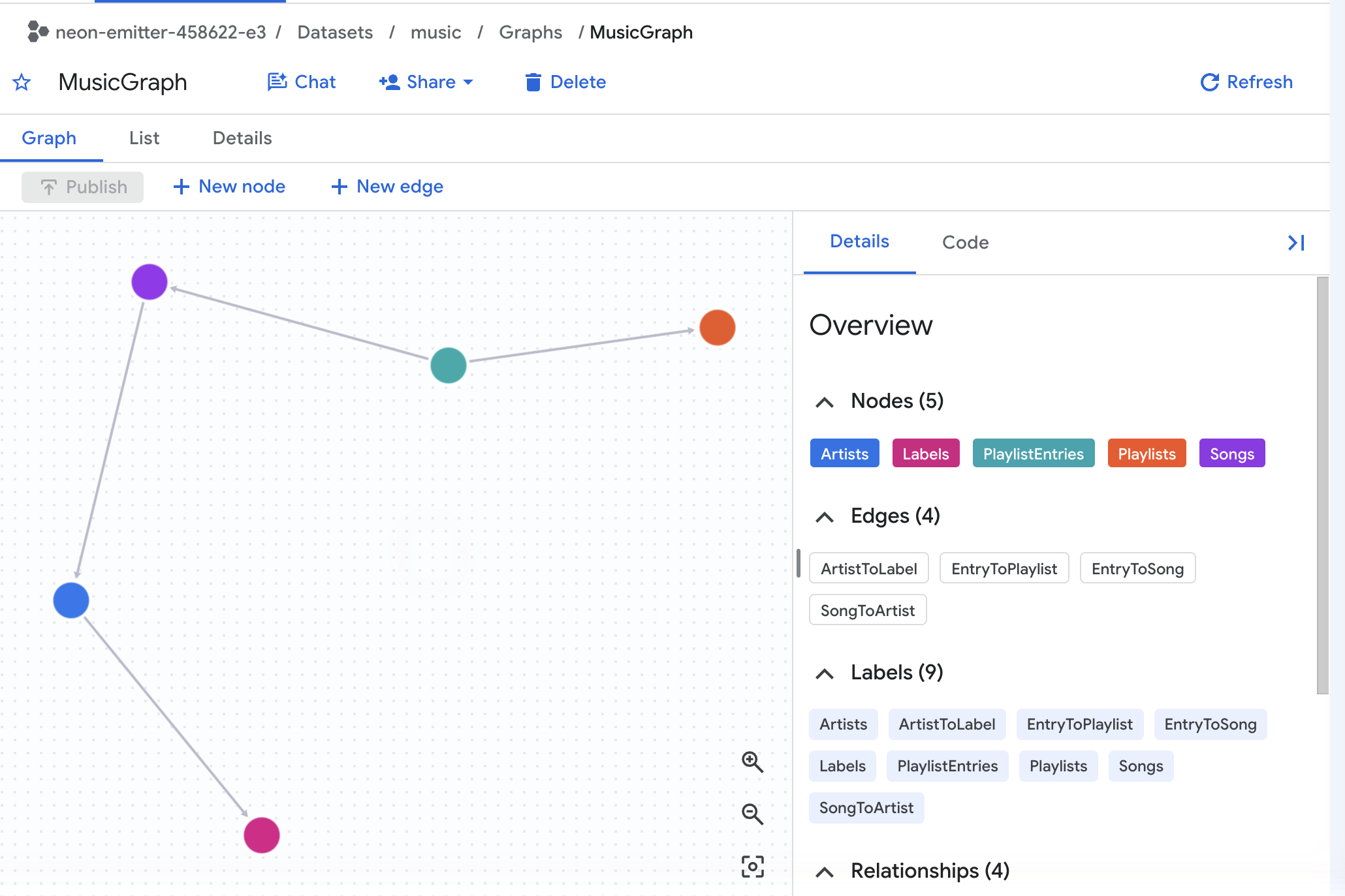

👀“详细信息”面板现在显示边 (4)，画布上显示了链：唱片公司 ← 音乐人 ← 歌曲 ← PlaylistEntries → 播放列表。

3. 添加衡量指标

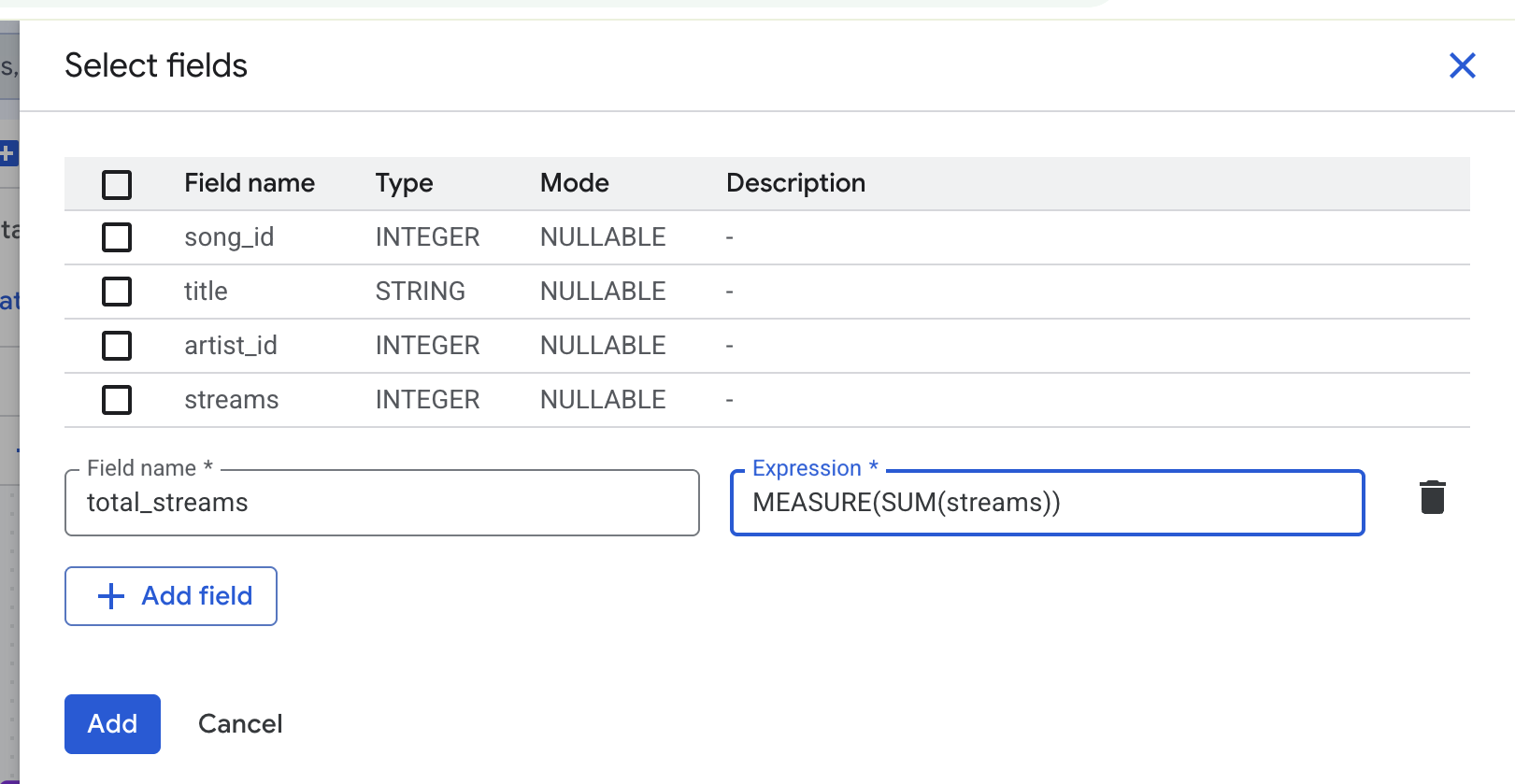

👉🌐 控制台 - 点击歌曲节点，然后点击“详情”面板顶部的修改（铅笔）图标。在标签的属性下，依次点击添加属性和添加字段。

👉🌐 控制台 - 输入 total_streams 作为字段名称，然后在表达式框中输入以下内容：

MEASURE(SUM(streams))

👉🌐 控制台 - 点击添加，然后点击完成。

4. 阅读其编写的代码，然后发布

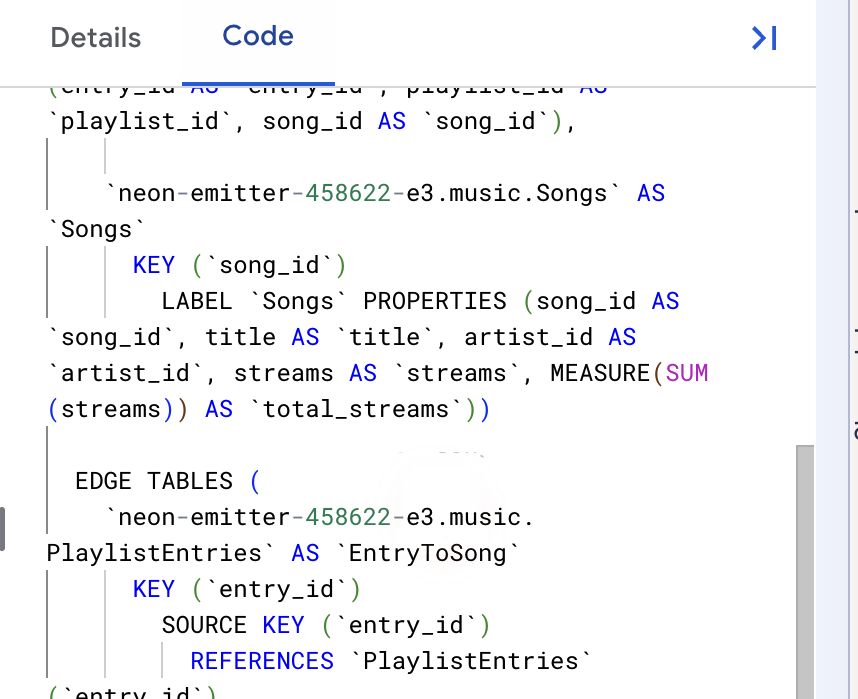

👉🌐 控制台 - 打开右侧面板中的代码标签页。建模者已为您撰写了 CREATE PROPERTY GRAPH 语句。滚动到“歌曲”节点：其属性列表现在以以下内容结尾

MEASURE(SUM(streams)) AS `total_streams`

这就是整个功能，只需一行代码。此步骤之后的所有内容都与该行的作用有关。

👉🌐 控制台 - 点击发布。

选项 B 声明的指标比这多一些，包括歌曲数量、预算、关注者数量、展示位置。步骤 Every aggregate a measure supports 会使用 SQL 重新创建包含所有这些汇总函数的图表，因此无需在此处手动添加。

✅ 检查点：在探索器中，music 现在有一个包含 MusicGraph 的 Graphs 文件夹。点击它：五个节点、四条边以及“代码”标签页中的 MEASURE(SUM(streams)) 行。跳过下一步，前往并排显示 SUM 和 AGG。

4. 创建图 - 选项 B：SQL

如果您是在建模器中构建图表的，请跳过此步骤。

👉📋 查询编辑器 - 粘贴，然后点击运行：

CREATE OR REPLACE PROPERTY GRAPH music.MusicGraph
  NODE TABLES (
    music.Labels KEY (label_id)
      PROPERTIES (label_id, label_name, marketing_budget,
        MEASURE(SUM(marketing_budget)) AS total_budget),
    music.Artists KEY (artist_id)
      PROPERTIES (artist_id, artist_name, label_id,
        MEASURE(COUNT(artist_id)) AS artist_count),
    music.Songs KEY (song_id)
      PROPERTIES (song_id, title, artist_id, streams,
        MEASURE(SUM(streams))   AS total_streams,
        MEASURE(COUNT(song_id)) AS song_count),
    music.Playlists KEY (playlist_id)
      PROPERTIES (playlist_id, playlist_name, followers,
        MEASURE(SUM(followers)) AS total_followers),
    music.PlaylistEntries KEY (entry_id)
      PROPERTIES (entry_id, playlist_id, song_id,
        MEASURE(COUNT(entry_id)) AS placement_count)
  )
  EDGE TABLES (
    music.PlaylistEntries AS EntryToSong
      SOURCE KEY (entry_id) REFERENCES PlaylistEntries(entry_id)
      DESTINATION KEY (song_id) REFERENCES Songs(song_id) NO PROPERTIES,
    music.PlaylistEntries AS EntryToPlaylist
      SOURCE KEY (entry_id) REFERENCES PlaylistEntries(entry_id)
      DESTINATION KEY (playlist_id) REFERENCES Playlists(playlist_id) NO PROPERTIES,
    music.Songs AS SongToArtist
      SOURCE KEY (song_id) REFERENCES Songs(song_id)
      DESTINATION KEY (artist_id) REFERENCES Artists(artist_id) NO PROPERTIES,
    music.Artists AS ArtistToLabel
      SOURCE KEY (artist_id) REFERENCES Artists(artist_id)
      DESTINATION KEY (label_id) REFERENCES Labels(label_id) NO PROPERTIES
  )

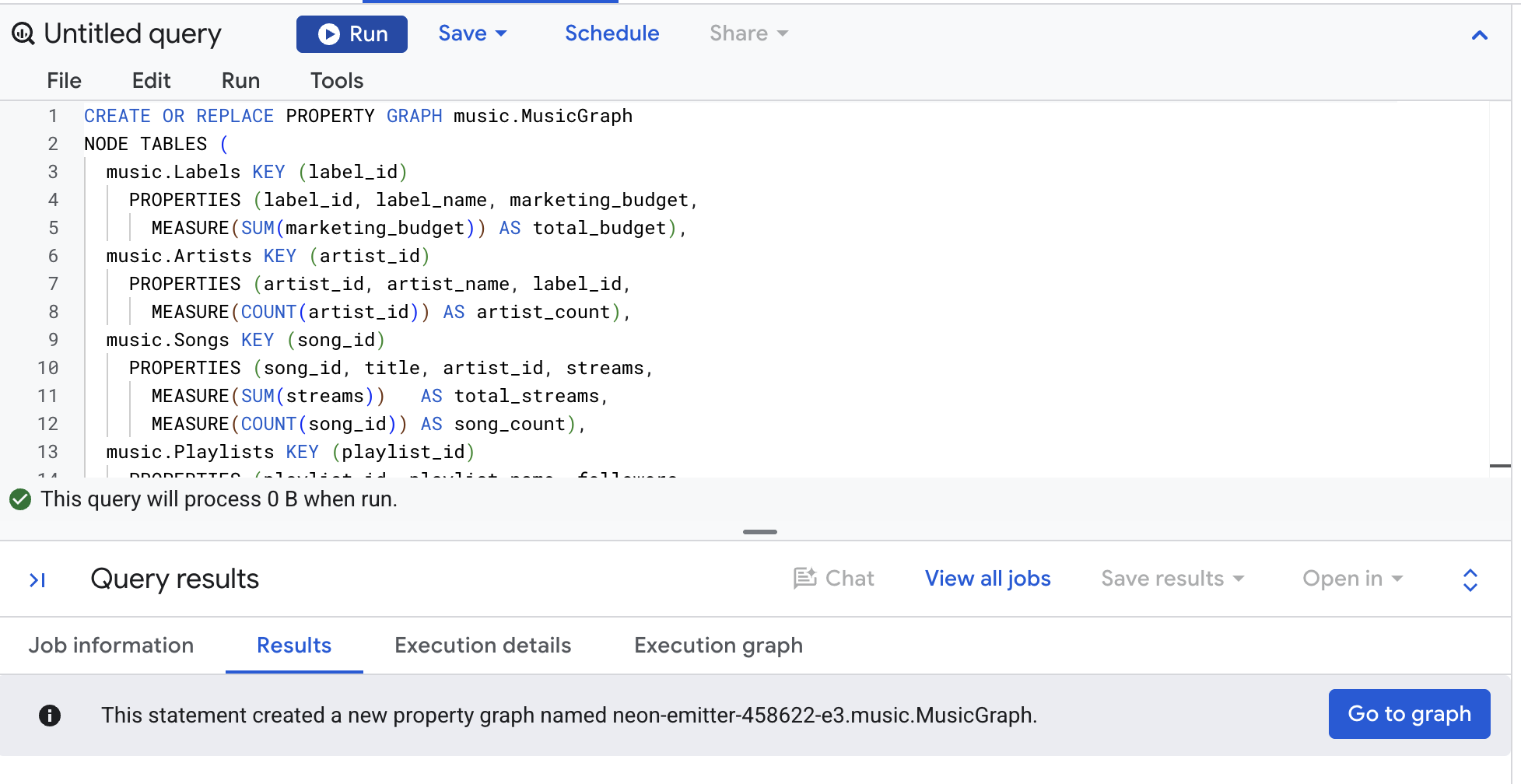

👀 结果面板显示已创建属性图。

朗读一次

该图包含 5 个节点表和 4 个边表。每个节点表都会命名其 KEY 并列出其 PROPERTIES。以 MEASURE 开头的行是新增部分：每一行都将一个受支持的聚合函数封装在属性周围，并为其提供一个必需的别名。

每个边表都是一个外键，拼写如下：SOURCE KEY（在保存键的表中），DESTINATION KEY（在指向的表中）。NO PROPERTIES 表示边本身不携带任何内容。

请注意，PlaylistEntries 出现了 3 次：一次作为节点表，另外两次作为 EntryToSong 和 EntryToPlaylist 边的物理表。这是有意为之，稍后我们将解释原因。

看看你制作的内容

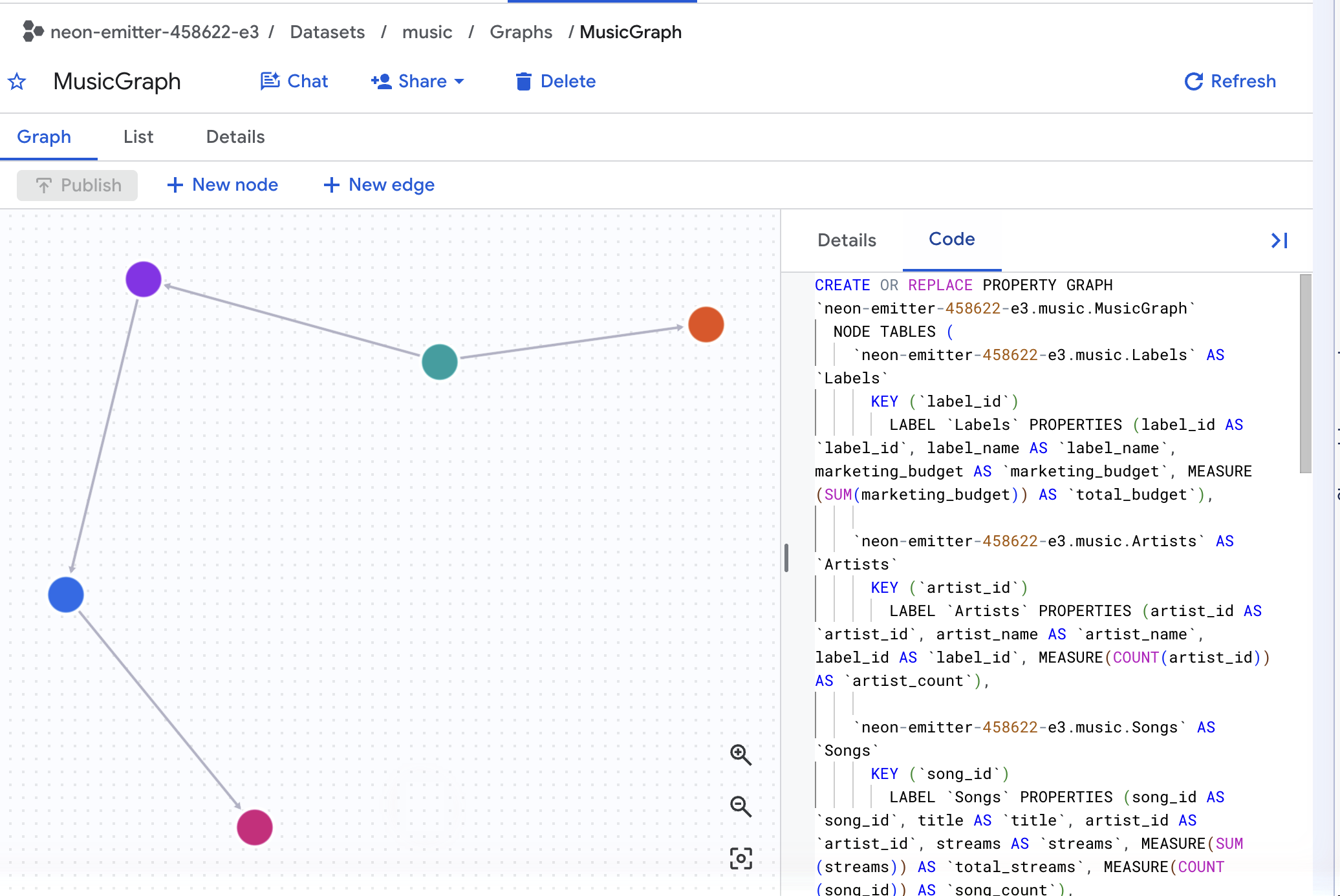

👉🌐 控制台 - 在“探索器”窗格中，依次展开 music 和图表，然后点击 MusicGraph。图表页面随即会在画布上打开，其中包含五个节点和四条边。点击某个节点即可查看其属性 - 系统会列出指标及其汇总值。打开代码标签页，查看图片背后的声明。

✅ 检查点：music 具有包含 MusicGraph 的 Graphs 文件夹，并且“代码”标签页显示 MEASURE(SUM(streams)) AS total_streams。

5. SUM 和 AGG，并排显示

以下是一个查询中的整个 Codelab。这两个列都试图从同一表中回答同一问题，即每个唱片的总播放量。

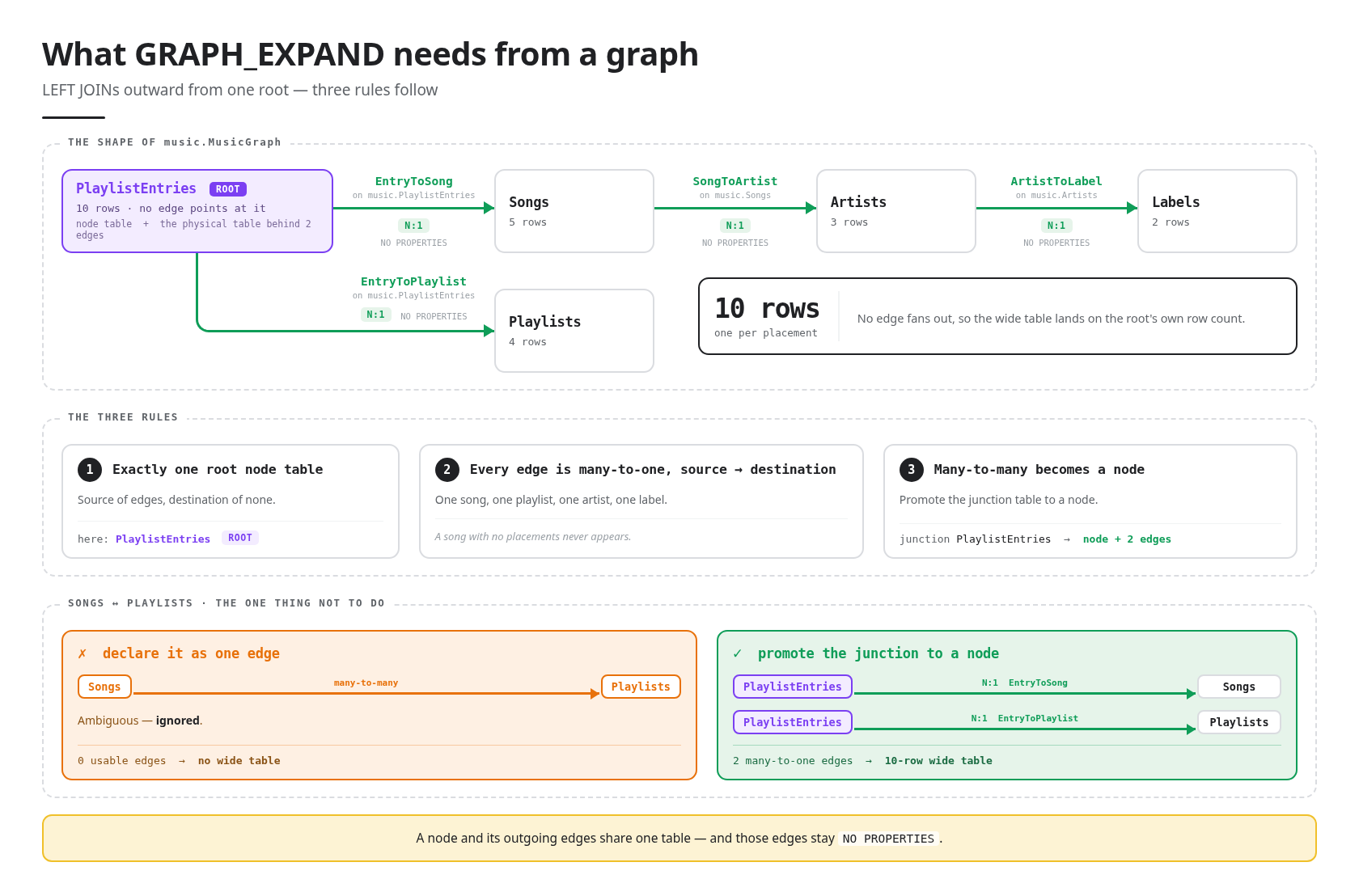

该表是 GRAPH_EXPAND 生成的。它会展平图表：从一个表开始，将每个边向外延伸为 LEFT JOIN，直到每个关联的表并排显示在一个宽结果中。每项放置对应一行，而不是每首歌曲对应一行，并且每个列都命名为 TableLabel_property。在查询之前查看一下。

👉📋 查询编辑器 - 粘贴，然后点击运行：

SELECT Labels_label_name, Songs_title, Songs_streams, Playlists_playlist_name
FROM GRAPH_EXPAND("music.MusicGraph")
ORDER BY Songs_title, Playlists_playlist_name

👀 预期 10 行 - PlaylistEntries 中的每个放置位置对应一行，这正是设置加载的内容。“霓虹夏日”占据了其中的 4 个位置，每个位置对应一个播放列表，并且每个位置的播放量都显示为 2,000,000,000。Songs_streams这些行没有问题；播放列表确实是 4 个。但属于歌曲的列现在会在属于展示位置的行中重复出现，而这正是下一个查询要衡量的整个问题。

现在，我们来比较一下。

👉📋 查询编辑器 - 粘贴，然后点击运行：

SELECT
  Labels_label_name,
  SUM(Songs_streams)       AS with_sum,
  AGG(Songs_total_streams) AS with_agg
FROM GRAPH_EXPAND("music.MusicGraph")
GROUP BY 1 ORDER BY 1

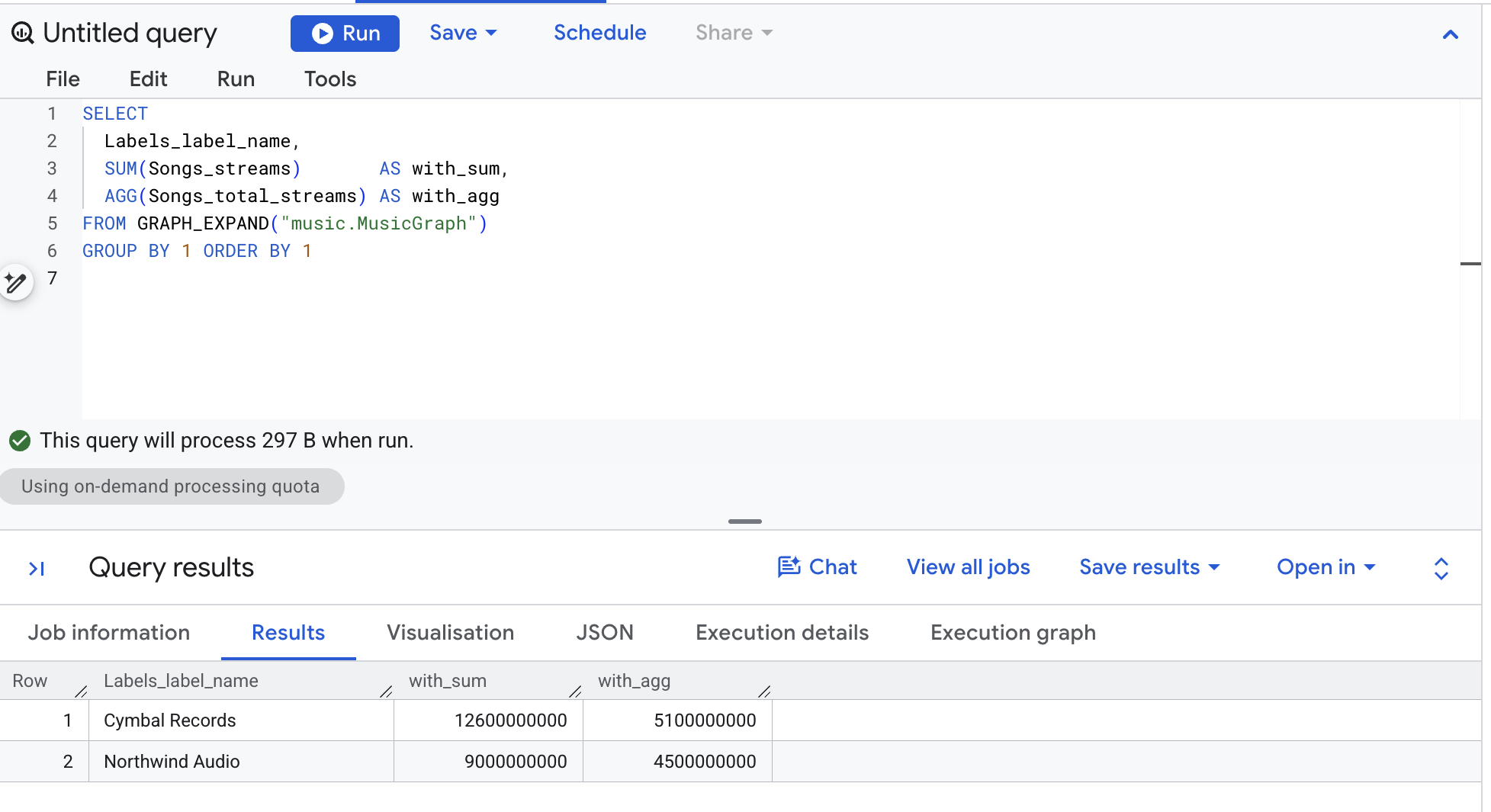

👀 结果：

Labels_label_name	with_sum	with_agg
Cymbal Records	12,600,000,000	5,100,000,000
Northwind Audio	9,000,000,000	4,500,000,000

手动检查。Cymbal 的四首歌曲的播放量分别为 20 亿、15 亿、12 亿和 4 亿。也就是 51 亿。AGG 是正确的。SUM 的大小是原来的 2.5 倍，而 Northwind 的单首歌曲大小是原来的 2 倍。

三项新语法

• GRAPH_EXPAND("music.MusicGraph") 是一个表值函数，它通过将每条边视为 LEFT JOIN，将图转换为一个宽表。每个列都命名为 TableLabel_property，因此 Songs_streams 是 Songs 表中的原始列，而 Songs_total_streams 是您声明的指标。
• SUM(Songs_streams) 是对该宽表的普通 SQL，它继承了扁平化产生的所有重复项。
• AGG(Songs_total_streams) 会按照声明的方式评估指标：每个 song_id 评估一次，无论歌曲在宽表中占据多少行。SUM(streams)

缓存的结果不会注意到图表更改。调用 GRAPH_EXPAND 的查询结果与其他查询结果一样会进行缓存，并且更改图表不会使该缓存失效。每次更改图表后重新运行查询时，请在查询编辑器中依次打开更多 → 查询设置，然后清除使用缓存的结果。

✅ 检查点：两个标签、两列，且 with_agg 数字与手指数一致。

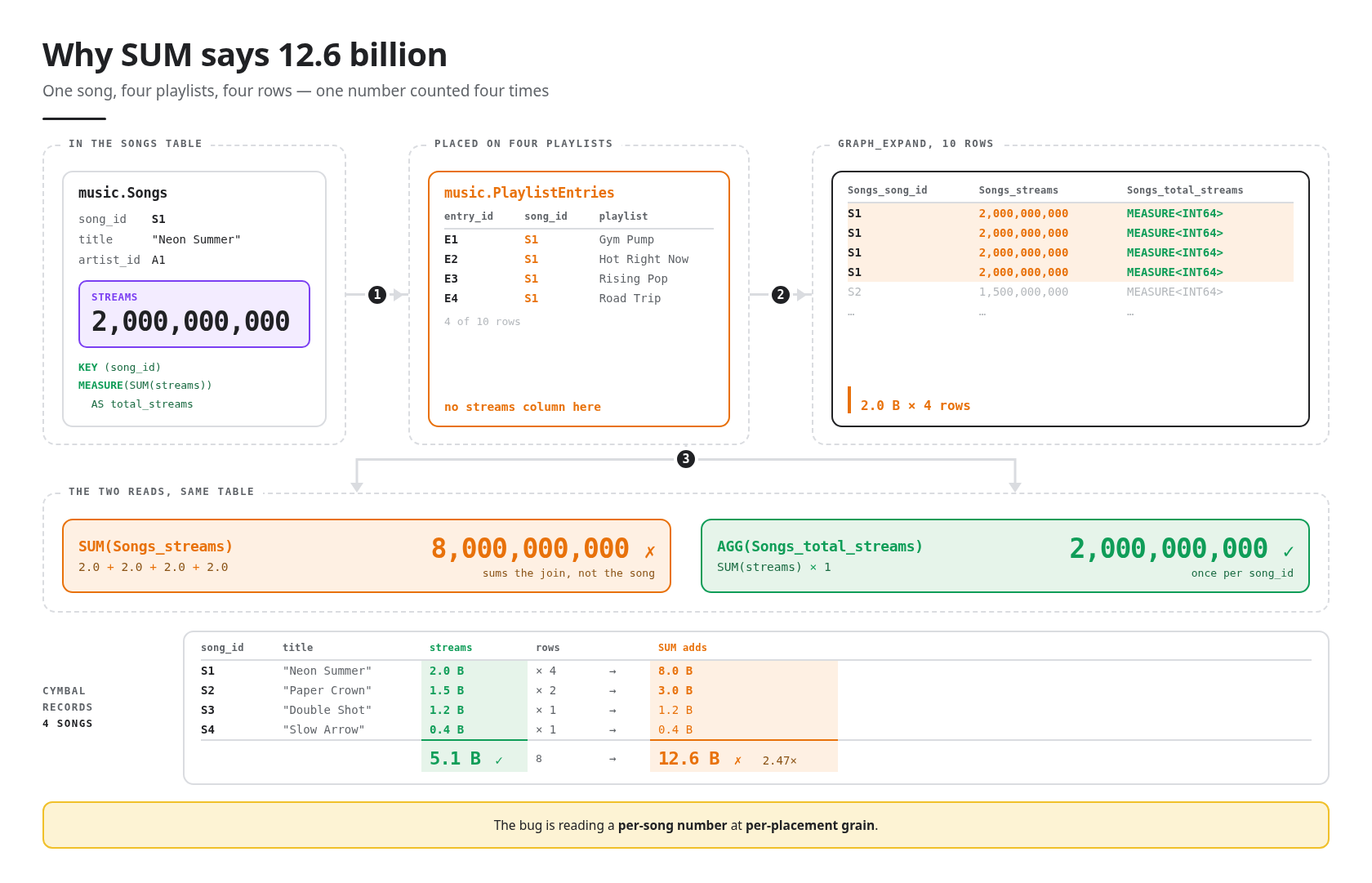

6. 为什么 SUM 会过高估计

选择一首歌曲，然后看看这些联接对歌曲有何影响。

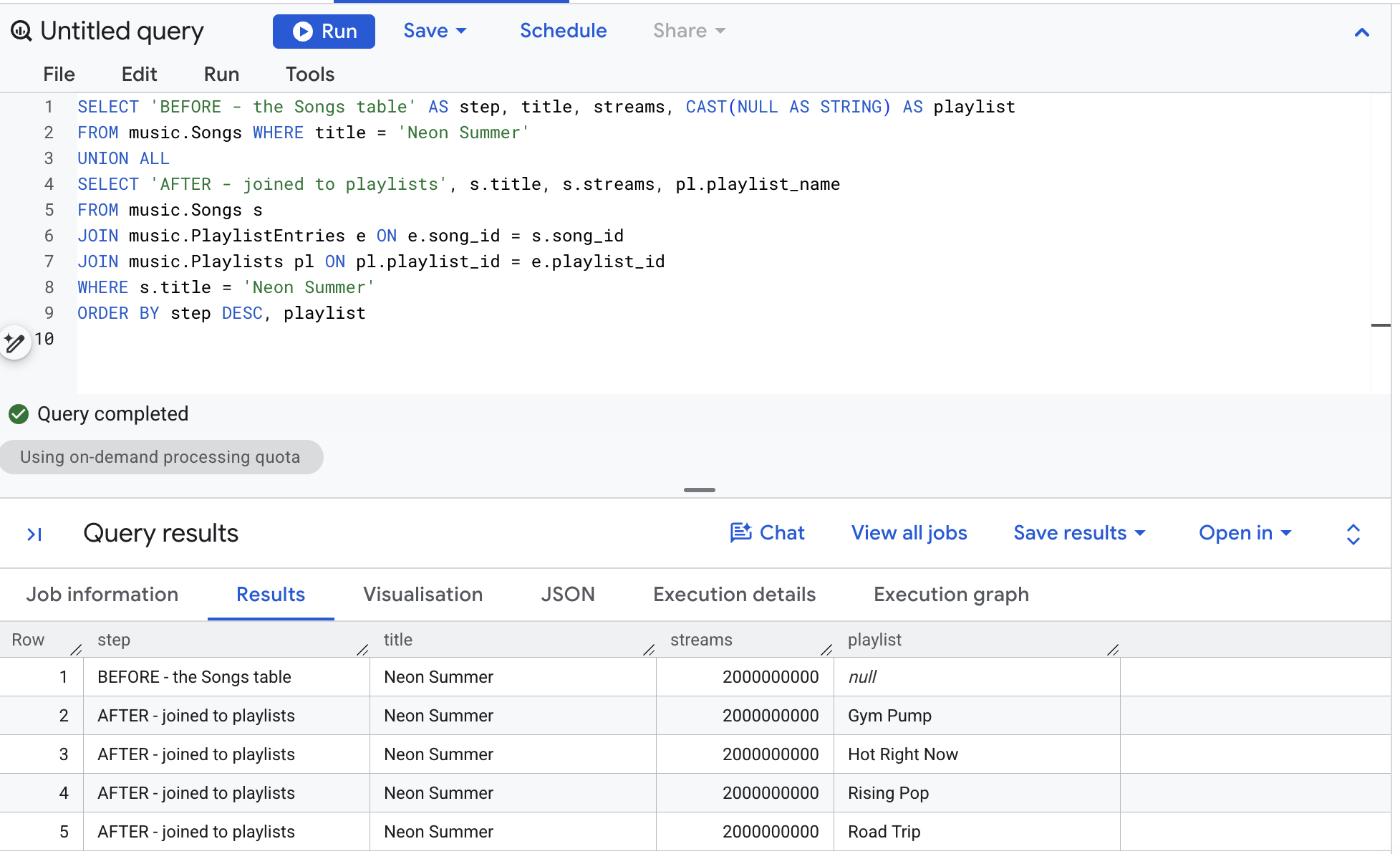

👉📋 查询编辑器 - 粘贴，然后点击运行：

SELECT 'BEFORE - the Songs table' AS step, title, streams, CAST(NULL AS STRING) AS playlist
FROM music.Songs WHERE title = 'Neon Summer'
UNION ALL
SELECT 'AFTER - joined to playlists', s.title, s.streams, pl.playlist_name
FROM music.Songs s
LEFT JOIN music.PlaylistEntries e ON e.song_id = s.song_id
LEFT JOIN music.Playlists pl ON pl.playlist_id = e.playlist_id
WHERE s.title = 'Neon Summer'
ORDER BY step DESC, playlist

👀 结果：

步骤	title	溪流	播放列表
之前 - 歌曲表	霓虹夏日	2,000,000,000	null
之后 - 已加入播放列表	霓虹夏日	2,000,000,000	健身泵
之后 - 已加入播放列表	霓虹夏日	2,000,000,000	热门新作
之后 - 已加入播放列表	霓虹夏日	2,000,000,000	冉冉升起的流行音乐
之后 - 已加入播放列表	霓虹夏日	2,000,000,000	自驾行程

一行变成了四行。数据流数量未发生变化，只是进行了复制。将这些歌曲为 Cymbal Records 带来的收入加起来：四张播放列表中的《Neon Summer》20 亿次播放带来的收入为 80 亿，两张播放列表中的《Paper Crown》15 亿次播放带来的收入为 30 亿，一张播放列表中的《Double Shot》12 亿次播放带来的收入为 12 亿，一张播放列表中的《Slow Arrow》4 亿次播放带来的收入为 4 亿。即 126 亿，也就是返回的数字 SUM。Northwind 的《Midnight Drive》位于两个播放列表中，因此 45 亿变成了 90 亿。

这是扇出，而不是联接中的 bug。播放列表行是真实的。错误在于，将属于同一首歌曲的数字在属于不同展示位置的行中相加。

该度量修复了此问题，因为它与 KEY (song_id) 一起在 Songs 节点上声明。关键在于细分。当 AGG 评估 total_streams 时，它会按歌曲键汇总一次，然后才会汇总到您分组的任何内容。

有何变化

您之前写的内容	使用度量
SUM(streams) 在每个需要它的查询中	MEASURE(SUM(streams)) 一次（在图表中）
SUM(...) 即可阅读	AGG(...) 来读取它，并且只有 AGG
3 个 JOIN	GRAPH_EXPAND()，一个扁平表
在联接之前进行汇总的 CTE	一切正常。KEY决定了粒度

✅ 检查点：5 行 - 1 行在前面，4 行在后面 - 您可以从中重建 126 亿个。

7. 规则：只有 AGG 读取指标

度量具有自己的类型 MEASURE，并且只有一个函数接受该类型。以下四个查询会故意失败 - 请运行每个查询并阅读红色错误消息。这是每个人都会先尝试的四种方法，了解这些方法可以节省后续时间。

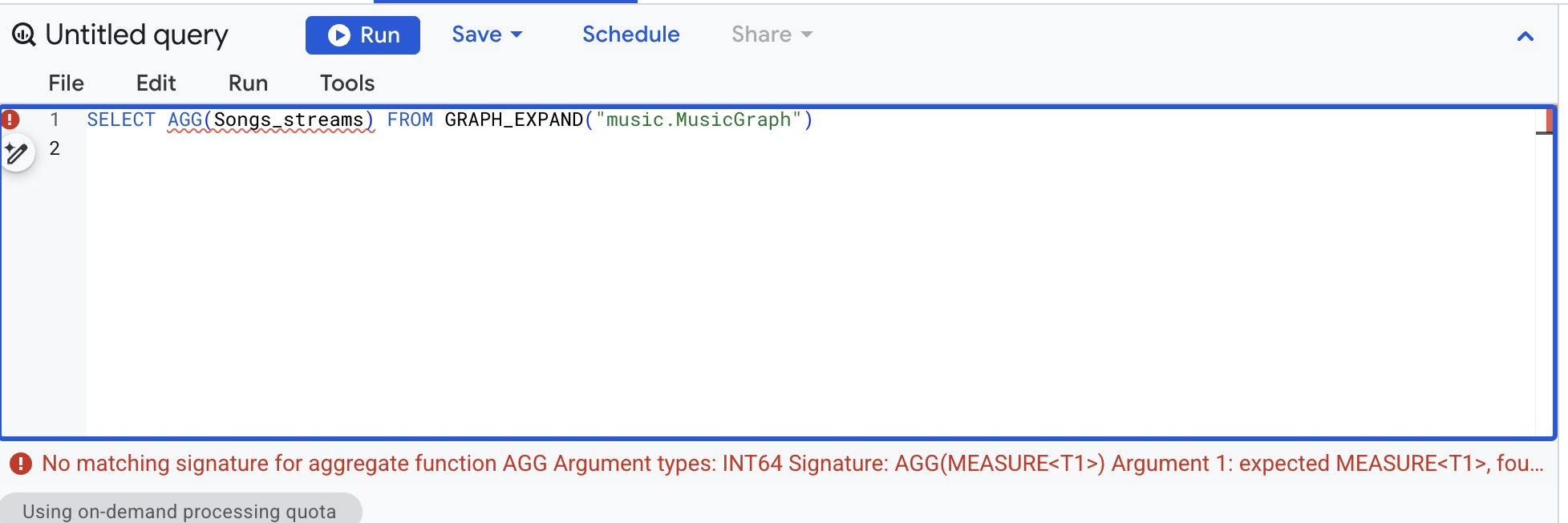

👉📋 查询编辑器 - 针对普通列的 AGG：

SELECT AGG(Songs_streams) FROM GRAPH_EXPAND("music.MusicGraph")

👀 No matching signature for aggregate function AGG ... Argument 1: expected MEASURE, found INT64

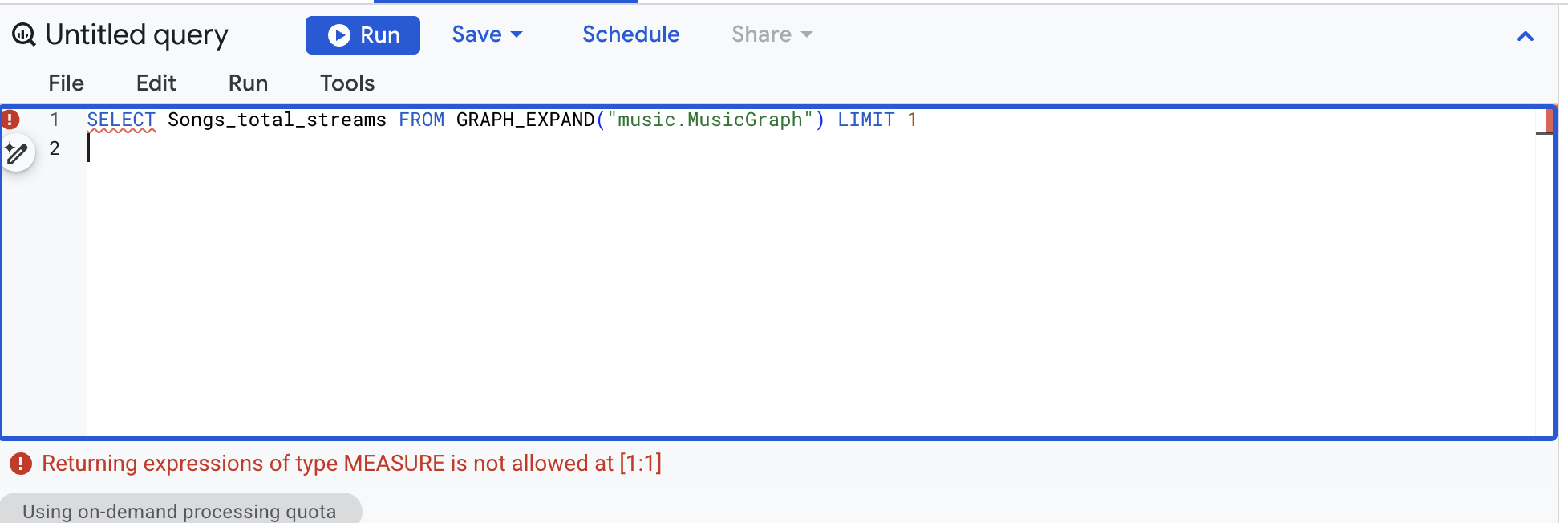

👉📋 查询编辑器 - 不含 AGG 的指标列：

SELECT Songs_total_streams FROM GRAPH_EXPAND("music.MusicGraph") LIMIT 1

👀 Returning expressions of type MEASURE is not allowed

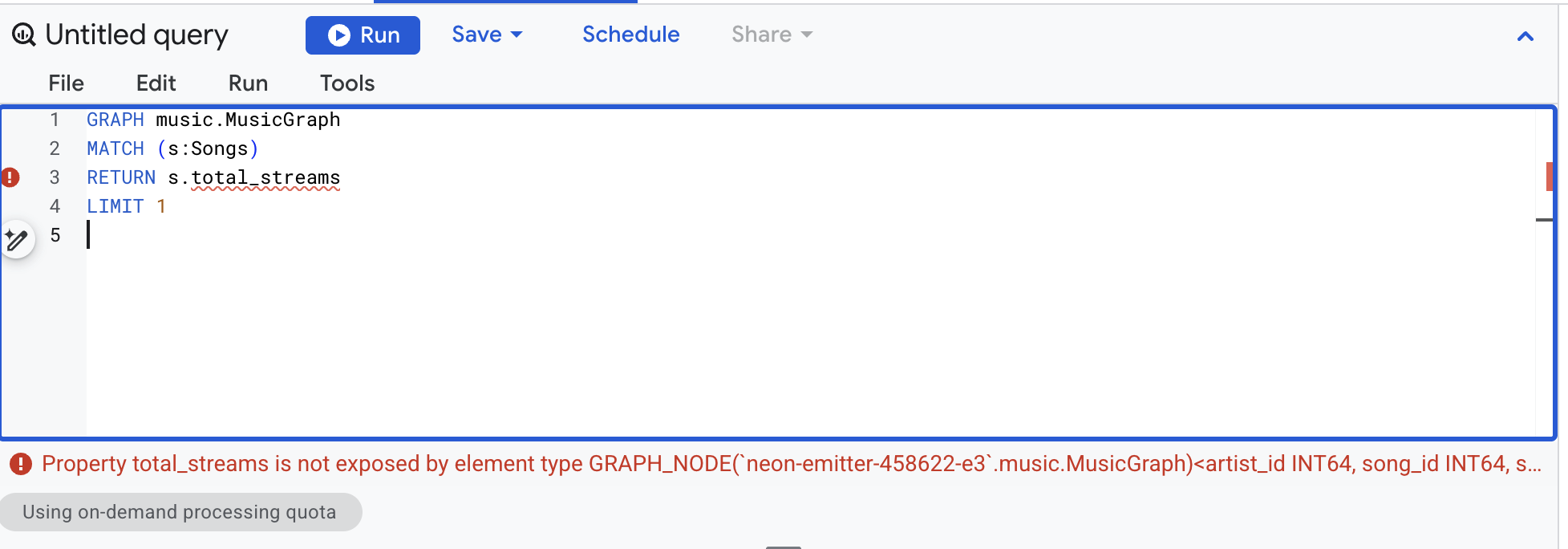

👉📋 查询编辑器 - GQL 中引用的指标，但从未看到任何指标（这是一个 GQL 查询 - 请参阅概览中的版本说明）：

GRAPH music.MusicGraph
MATCH (s:Songs)
RETURN s.total_streams
LIMIT 1

👀 total_streams is not exposed by element type GRAPH_NODE(...)

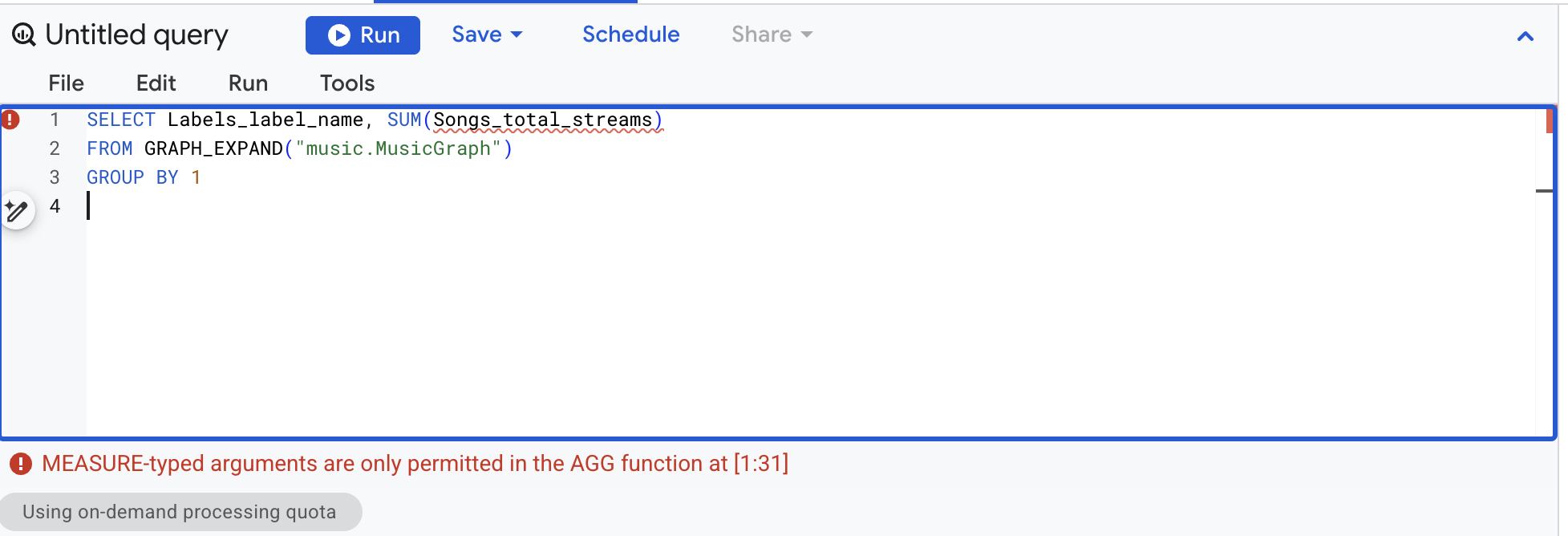

👉📋 查询编辑器 - SUM 衡量指标列，即最吸引人的列：

SELECT Labels_label_name, SUM(Songs_total_streams)
FROM GRAPH_EXPAND("music.MusicGraph")
GROUP BY 1

👀 MEASURE-typed arguments are only permitted in the AGG function

因此，类型系统会为您强制执行该规则。度量只能通过 GRAPH_EXPAND 查看，只能通过 AGG 读取。之前过高的 126 亿只能来自对原始列的求和，而绝不会来自对指标的错误处理。

✅ 检查点：四个红色错误，并且您能说出每个错误所强制执行的规则。

8. 相应指标支持的每个汇总函数

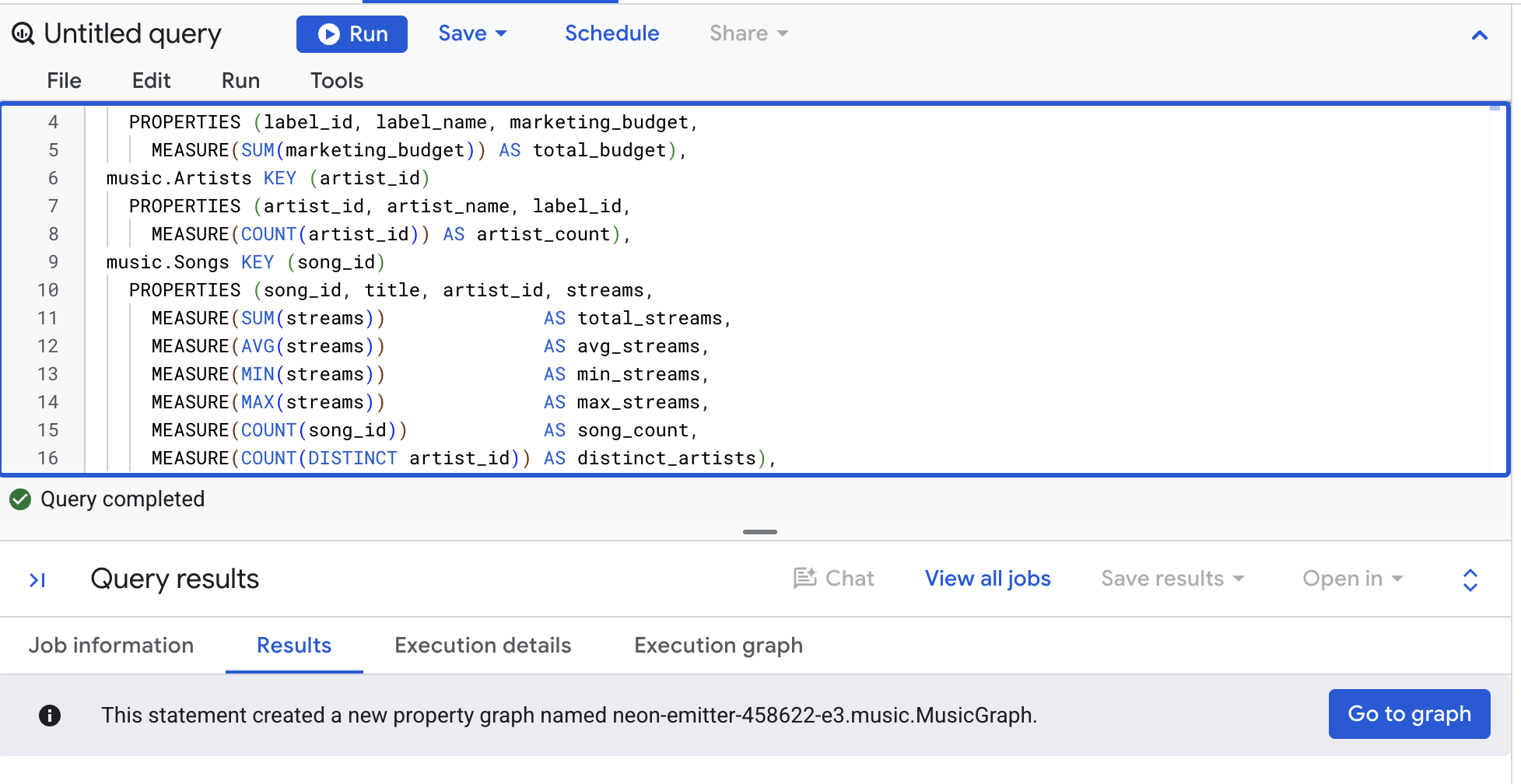

MEASURE() 封装了六个汇总之一：SUM、AVG、MIN、MAX、COUNT 和 COUNT(DISTINCT)。在“歌曲”节点上重新创建包含所有六个属性的图。边的值保持为 NO PROPERTIES，这是当边与其节点共享物理表时记录的最佳实践。

👉📋 查询编辑器 - 粘贴，然后点击运行：

CREATE OR REPLACE PROPERTY GRAPH music.MusicGraph
  NODE TABLES (
    music.Labels KEY (label_id)
      PROPERTIES (label_id, label_name, marketing_budget,
        MEASURE(SUM(marketing_budget)) AS total_budget),
    music.Artists KEY (artist_id)
      PROPERTIES (artist_id, artist_name, label_id,
        MEASURE(COUNT(artist_id)) AS artist_count),
    music.Songs KEY (song_id)
      PROPERTIES (song_id, title, artist_id, streams,
        MEASURE(SUM(streams))              AS total_streams,
        MEASURE(AVG(streams))              AS avg_streams,
        MEASURE(MIN(streams))              AS min_streams,
        MEASURE(MAX(streams))              AS max_streams,
        MEASURE(COUNT(song_id))            AS song_count,
        MEASURE(COUNT(DISTINCT artist_id)) AS distinct_artists),
    music.Playlists KEY (playlist_id)
      PROPERTIES (playlist_id, playlist_name, followers,
        MEASURE(SUM(followers)) AS total_followers),
    music.PlaylistEntries KEY (entry_id)
      PROPERTIES (entry_id, playlist_id, song_id,
        MEASURE(COUNT(entry_id)) AS placement_count)
  )
  EDGE TABLES (
    music.PlaylistEntries AS EntryToSong
      SOURCE KEY (entry_id) REFERENCES PlaylistEntries(entry_id)
      DESTINATION KEY (song_id) REFERENCES Songs(song_id) NO PROPERTIES,
    music.PlaylistEntries AS EntryToPlaylist
      SOURCE KEY (entry_id) REFERENCES PlaylistEntries(entry_id)
      DESTINATION KEY (playlist_id) REFERENCES Playlists(playlist_id) NO PROPERTIES,
    music.Songs AS SongToArtist
      SOURCE KEY (song_id) REFERENCES Songs(song_id)
      DESTINATION KEY (artist_id) REFERENCES Artists(artist_id) NO PROPERTIES,
    music.Artists AS ArtistToLabel
      SOURCE KEY (artist_id) REFERENCES Artists(artist_id)
      DESTINATION KEY (label_id) REFERENCES Labels(label_id) NO PROPERTIES
  )

现在，请将所有这些内容读出来。每个度量都会经历 AGG，最后一列显示 AGG 结果是您可以进行算术运算的常规值。图表刚刚更改，因此请先清除使用缓存的结果（更多 → 查询设置）。

👉📋 查询编辑器 - 粘贴，然后点击运行：

SELECT
  Labels_label_name,
  AGG(Songs_total_streams)    AS total_streams,
  AGG(Songs_avg_streams)      AS avg_streams,
  AGG(Songs_min_streams)      AS min_streams,
  AGG(Songs_max_streams)      AS max_streams,
  AGG(Songs_song_count)       AS songs,
  AGG(Songs_distinct_artists) AS artists,
  AGG(Songs_total_streams) / AGG(Songs_song_count) AS streams_per_song
FROM GRAPH_EXPAND("music.MusicGraph")
GROUP BY 1
ORDER BY 1

👀 结果：

Labels_label_name	total_streams	avg_streams	min_streams	max_streams	歌曲	音乐人	streams_per_song
Cymbal Records	5,100,000,000	1,275,000,000	400,000,000	2,000,000,000	4	2	1,275,000,000
Northwind Audio	4,500,000,000	4,500,000,000	4,500,000,000	4,500,000,000	1	1	4,500,000,000

每个数字都是根据 Cymbal 的 4 首歌曲和 Northwind 的 1 首歌曲计算得出的，而不是根据 10 个展示位置行计算得出的。尤其是 AVG，如果反过来计算，结果会出错：对展示位置行的原始列求平均值，得出 Cymbal 的值为 15.75 亿，因为 Neon Summer 的 20 亿被计算了四次。

因此，“将 SUM 替换为 AGG”实际上是两项决策。在声明指标时，您仍然可以选择它是六个聚合函数中的哪一个。在读取指标时，该函数始终为 AGG。

边缘表上的度量也适用，但有一条规则：度量表达式只能引用边缘本身声明的属性，因此请先列出属性，然后再列出使用该属性的度量。

✅ 检查点：每个标签一行，每行七个数字，且 streams_per_song 等于 avg_streams。

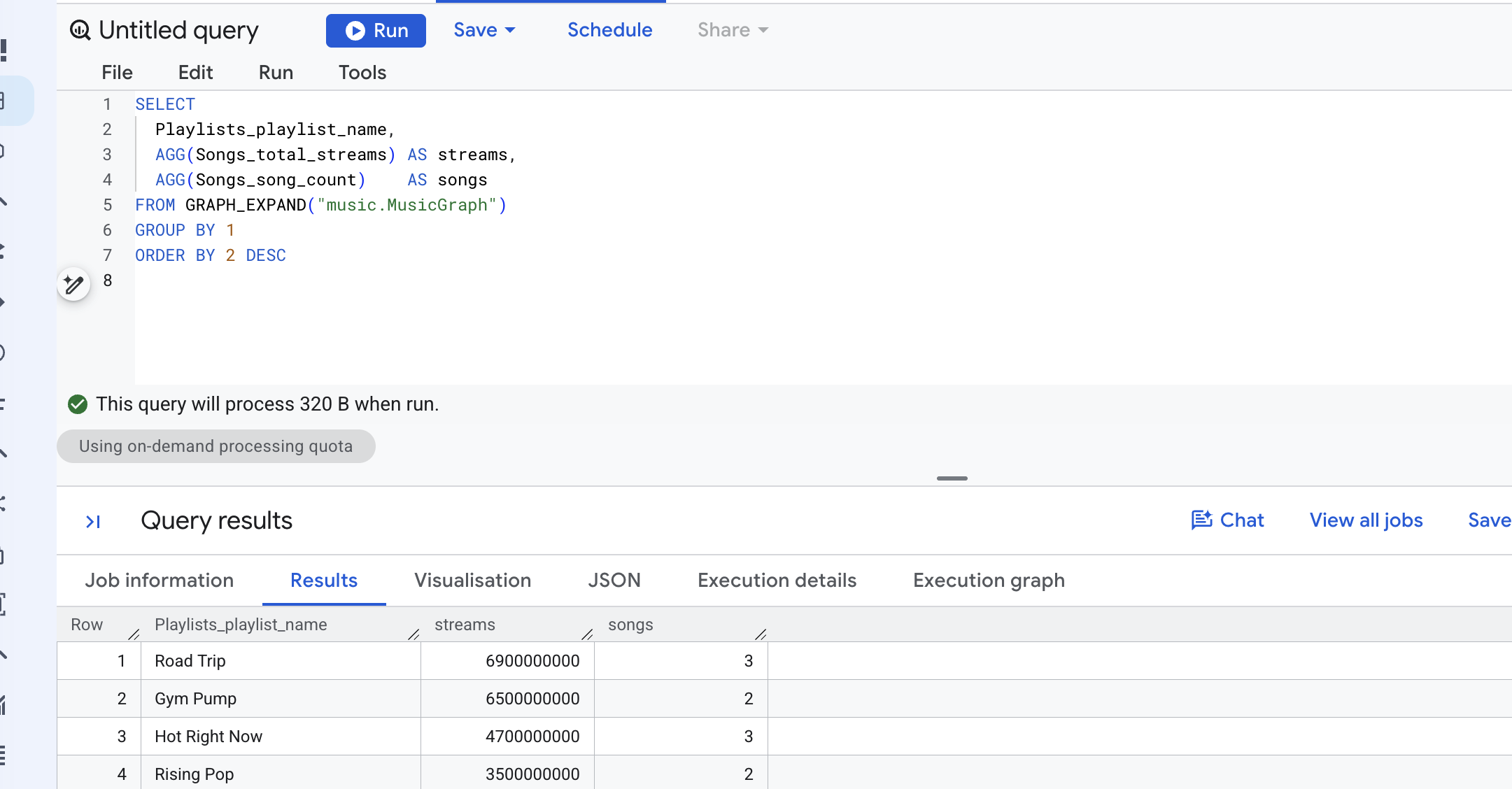

9. 更改分组，而非衡量指标

同一指标回答了不同的问题。按播放列表而非标签分组。

👉📋 查询编辑器 - 粘贴，然后点击运行：

SELECT
  Playlists_playlist_name,
  AGG(Songs_total_streams) AS streams,
  AGG(Songs_song_count)    AS songs
FROM GRAPH_EXPAND("music.MusicGraph")
GROUP BY 1
ORDER BY 2 DESC

👀 结果：

Playlists_playlist_name	溪流	歌曲
自驾行程	6,900,000,000	3
健身泵	6,500,000,000	2
热门新作	4,700,000,000	3
冉冉升起的流行音乐	3,500,000,000	2

这两个 AGG 行与 SUM 和 AGG 并排显示的行完全相同。只有 GROUP BY 发生了移动。“Road Trip”播放列表包含“Neon Summer”“Midnight Drive”和“Slow Arrow”三首歌曲，每首歌曲在该播放列表中都只算一次播放，这正是“播放次数达到此播放列表”的含义。

撰写度量的人员决定了粒度。任何人在之后提出的每个查询都会继承该变量。

✅ 检查点：“公路之旅”以 69 亿次观看次数位居榜首。

10. 了解 GRAPH_EXPAND 的功能

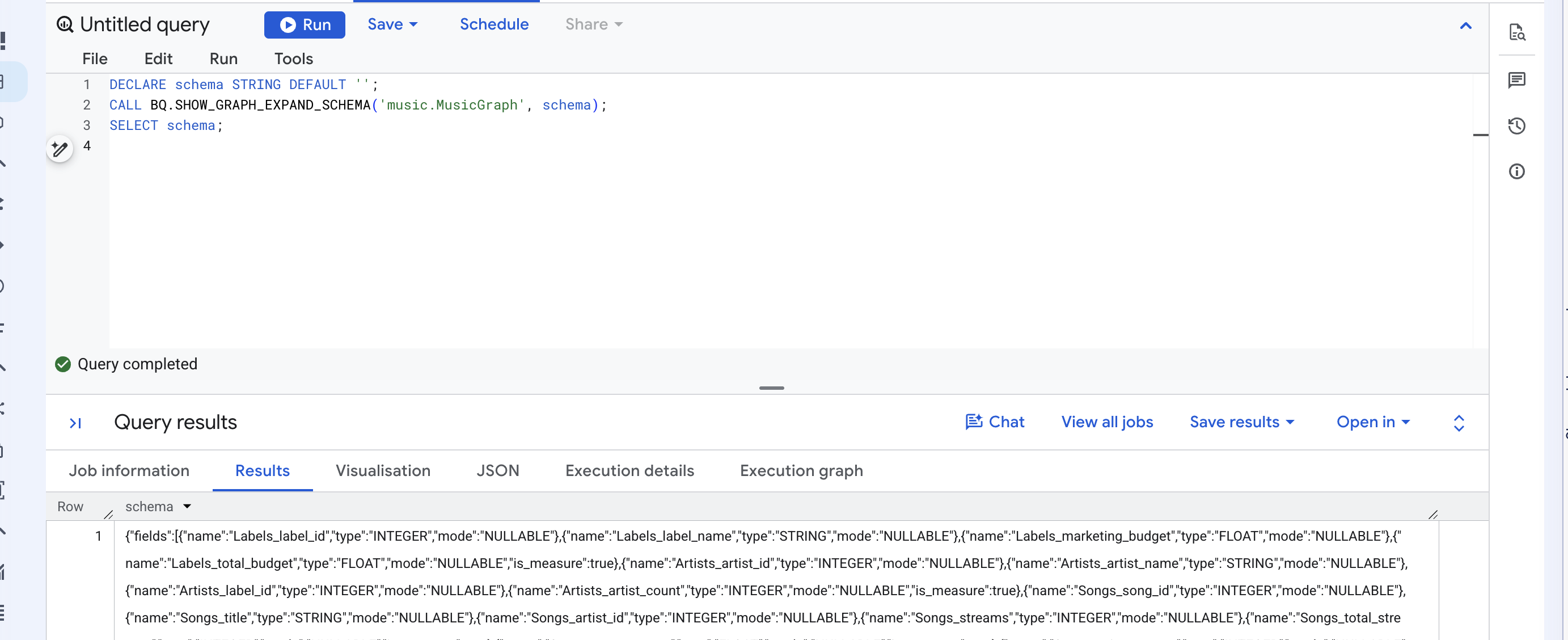

您无需运行 GRAPH_EXPAND 即可了解其形状。BQ.SHOW_GRAPH_EXPAND_SCHEMA 系统过程将列列表写入变量。

👉📋 查询编辑器 - 粘贴所有三行，然后点击运行：

DECLARE schema STRING DEFAULT '';
CALL BQ.SHOW_GRAPH_EXPAND_SCHEMA('music.MusicGraph', schema);
SELECT schema;

👀 结果是一个 JSON 字符串。每个字段都有一个名称、一个类型和一个模式，并且每个指标列都带有 "is_measure": true。对于您刚刚构建的图表，您会获得以下信息（以及其他信息）：

name	类型	is_measure
Songs_title	STRING
Songs_streams	INTEGER
Songs_total_streams	INTEGER	true
Songs_avg_streams	FLOAT	true
Songs_distinct_artists	INTEGER	true
PlaylistEntries_placement_count	INTEGER	true

您为媒体资源设置的任何说明或同义词也会显示在此处。可选的聊天步骤会显示谁会阅读这些内容。

✅ 检查点：一个 JSON 字符串，其中包含您使用 MEASURE 声明的每个列的 is_measure。

11. GRAPH_EXPAND 对图形状的要求

此步骤无需运行任何内容，只需阅读即可。GRAPH_EXPAND 通过 LEFT JOIN 链构建其宽表，从一个表开始，然后沿着边向外扩展。由此可得出三条规则，而 MusicGraph 满足所有这些规则。

一个根节点表。根是键未出现在任何其他表中的节点表，即没有边指向的节点表。在 MusicGraph 中，PlaylistEntries 是两个边的来源，但不是任何边的目的地。宽表有 10 行，每个展示位置对应一行。

每条边的方向都是从来源到目的地，属于多对一关系。每个条目都包含一首歌曲和一个播放列表，每首歌曲都有一位音乐人，每位音乐人都有一家唱片公司。因此，宽表永远不会扩展到根的自有行之外。根无法访问的数据不会显示：没有布置的歌曲将不会显示在宽表中。

多对多关系会成为一个节点。歌曲和播放列表之间存在多对多关系。如果您将联结表声明为从歌曲到播放列表的单个边，GRAPH_EXPAND 会因其不明确而忽略它；由于没有可用的边，它会失败。将 PlaylistEntries 提升为具有两个多对一出边的节点表是已记录的模式，也是您在构建图时所做的操作。

文档中介绍了两个较小的最佳实践：在同一物理表上定义节点及其出边（如图所示）；并保持这些边的 NO PROPERTIES，除非边携带了节点不携带的信息。

12. （可选）使用 GQL 的路径

到目前为止，每个问题都有一个数字答案。但此功能不会。Cymbal 的流媒体如何触达听众？是一个关于图表中路径的问题，总和无法回答这个问题，因为在您求和时，路径已经消失。

此步骤需要预约。GQL 查询需要企业版或企业 Plus 版的预留。如果您的项目采用按需价格，请继续阅读（以下显示了所有结果），然后跳到下一步。

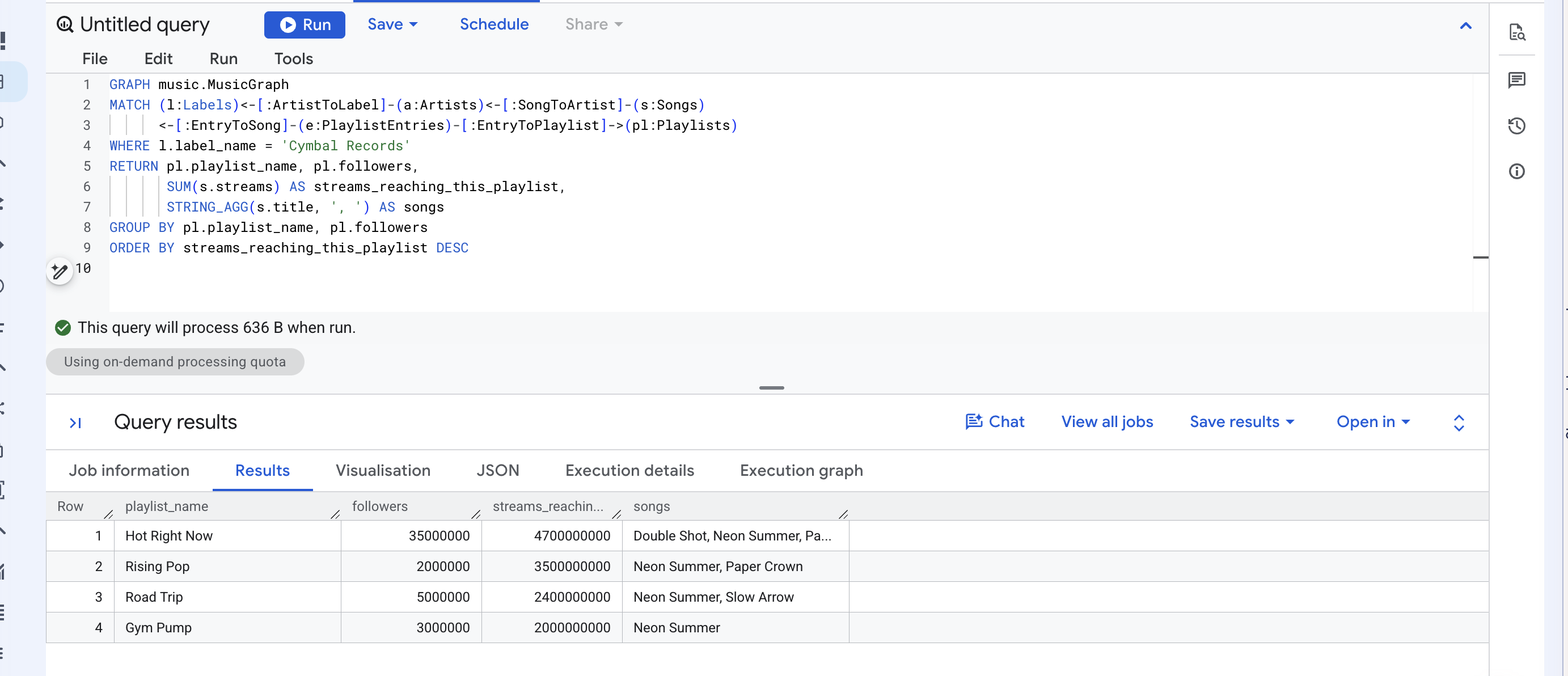

1. 询问数据流的着陆位置

👉📋 查询编辑器 - 粘贴，然后点击运行：

GRAPH music.MusicGraph
MATCH (l:Labels)<-[:ArtistToLabel]-(a:Artists)<-[:SongToArtist]-(s:Songs)
      <-[:EntryToSong]-(e:PlaylistEntries)-[:EntryToPlaylist]->(pl:Playlists)
WHERE l.label_name = 'Cymbal Records'
RETURN pl.playlist_name, pl.followers,
       SUM(s.streams) AS streams_reaching_this_playlist,
       STRING_AGG(s.title, ', ') AS songs
GROUP BY pl.playlist_name, pl.followers
ORDER BY streams_reaching_this_playlist DESC

👀 预计会有 4 个播放列表：

pl.playlist_name	pl.followers	streams_reaching_this_playlist	歌曲
热门新作	35,000,000	4,700,000,000	Double Shot、Neon Summer、Paper Crown
冉冉升起的流行音乐	200 万	3,500,000,000	Neon Summer，Paper Crown
自驾行程	5000000	2,400,000,000	霓虹夏日，慢速箭头
健身泵	3,000,000	2,000,000,000	霓虹夏日

将 MATCH 行读作一个句子：从标签开始，返回到其音乐人，再返回到其歌曲，再返回到这些歌曲所在的播放列表条目，然后前进到播放列表。箭头指向边的声明方向；<- 向后走一步。

现在，将第三列中的数字相加。126 亿 - 您在第 4 步中得到的错误数字 SUM。

这里是正确的。当时的问题是 Cymbal 的播放量是多少，无论一首歌曲出现在多少个播放列表中，都只算一次。此问题是指这些播放流的覆盖范围，如果一首歌曲出现在 4 个播放列表中，则确实覆盖了 4 个受众群体。GRAPH_EXPAND 生成的重复内容对于一个问题来说是错误，但对于另一个问题来说却是答案。AGG 从来不是说重复不好，而是说算术要与问题相符。

2. 返回路径本身

舍弃聚合，并请求路线。

👉📋 查询编辑器 - 粘贴，然后点击运行：

GRAPH music.MusicGraph
MATCH p = (l:Labels)<-[:ArtistToLabel]-(a:Artists)<-[:SongToArtist]-(s:Songs)
          <-[:EntryToSong]-(e:PlaylistEntries)-[:EntryToPlaylist]->(pl:Playlists)
WHERE l.label_name = 'Cymbal Records'
RETURN TO_JSON(p) AS path

p = 命名整个匹配项，TO_JSON 呈现该匹配项。

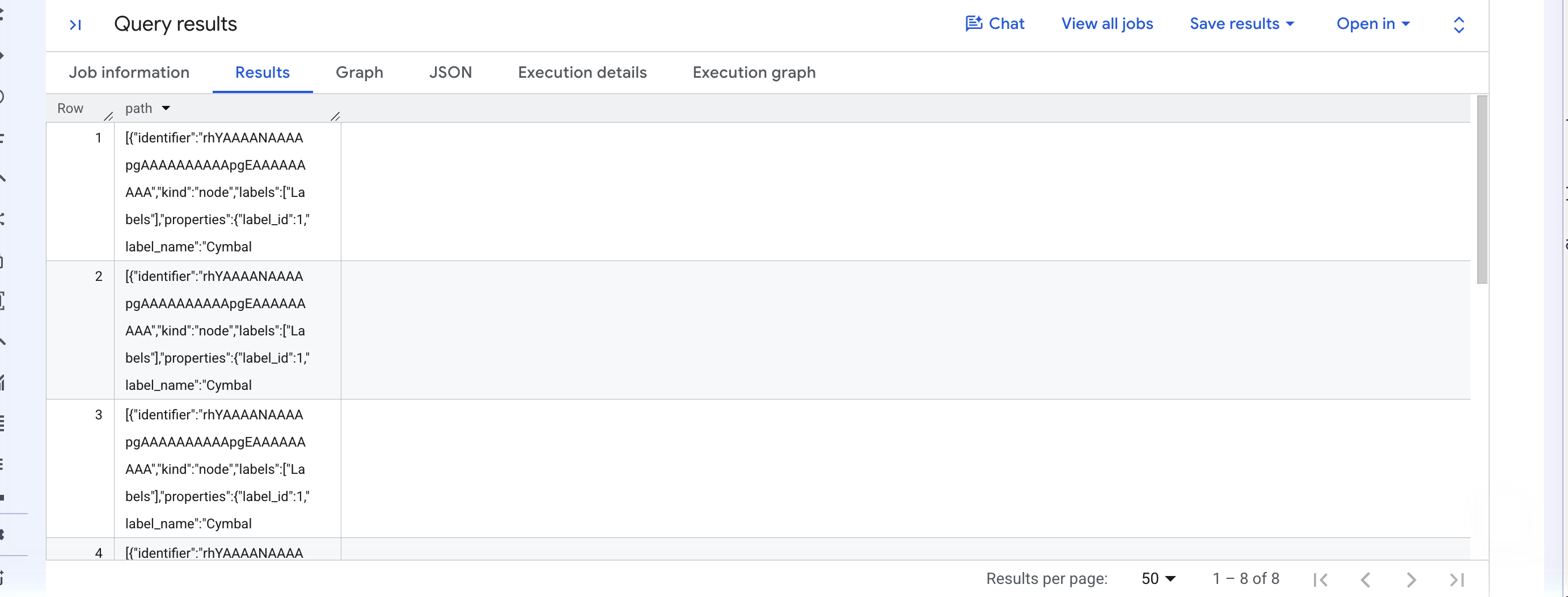

👀 预期 8 行，1 列。path每个单元格都是一个 JSON 数组，其中包含一条路线上的节点和边，每个节点都带有其 labels 和 properties。

8 行，对应 4 首歌曲，因为每个展示位置都有一条路线，而不是每首歌曲都有一条路线。

3. 打开“图表”标签页

👉🌐 控制台 - 在结果上方，点击图表。

仅当结果包含图表元素时，才会显示此标签页。上一个查询返回的是数字，因此没有“图表”标签页；而此查询返回的是路径，因此有“图表”标签页。

您将获得以力导向布局绘制的 Cymbal 图表一角，其中包含视图中节点和边的数量，以及每个标签对应的 chip。拖动节点可将布局拉开；点击节点可读取其属性。

✅ 检查点：第一个查询的第三列总计为 126 亿，第二个查询返回 8 条路径，并且“图表”标签页会绘制这些路径。

13. （可选）与图表对话

此步骤中没有 SQL。BigQuery 数据代理可以使用图作为知识来源，并且文档指出它们使用指标进行多级汇总。我们来看看是否属实。

准备工作：此步骤需要项目启用 Gemini Data Analytics API，并具有 Gemini Data Analytics Data Agent Creator 角色。代理运行的查询会按 BigQuery 计算费率计费，与其他查询一样。

1. 创建智能体

👉🌐 控制台 - 在左侧的 BigQuery 导航菜单中，依次点击代理、代理目录和创建代理。

👉🌐 控制台 - 在代理名称中输入 Music graph agent，在代理说明中输入以下内容：

Ask questions about labels, artists, songs and playlists in the music property graph.

👉🌐 控制台 - 在知识来源下，点击添加来源。在选择来源对话框中，展开您的项目，展开 music，展开图表，勾选 MusicGraph，然后点击确认。

👀“添加来源”按钮变灰。一个代理最多只能包含一个图表，并且不能将图表与表格混用。

👉🌐 控制台 - 将区域保留为图表位置设置的区域。点击保存，然后点击发布。在发布渠道面板中，点击发布代理，然后关闭确认窗口。

2. 提出问题

👉🌐 控制台 - 点击创建对话。系统会打开一个聊天页面。在底部的提问框中输入以下内容，然后按 Enter 键：

For each label, show total streams and how many playlists their songs are on

👀 智能体返回一个表格和一个单句摘要：

label_name	total_streams	playlist_placements
Cymbal Records	5,100,000,000	8
Northwind Audio	4,500,000,000	2

51 亿。没有人告知代理有关扇出方面的信息，因此代理没有陷入扇出。

3. 阅读其编写的查询

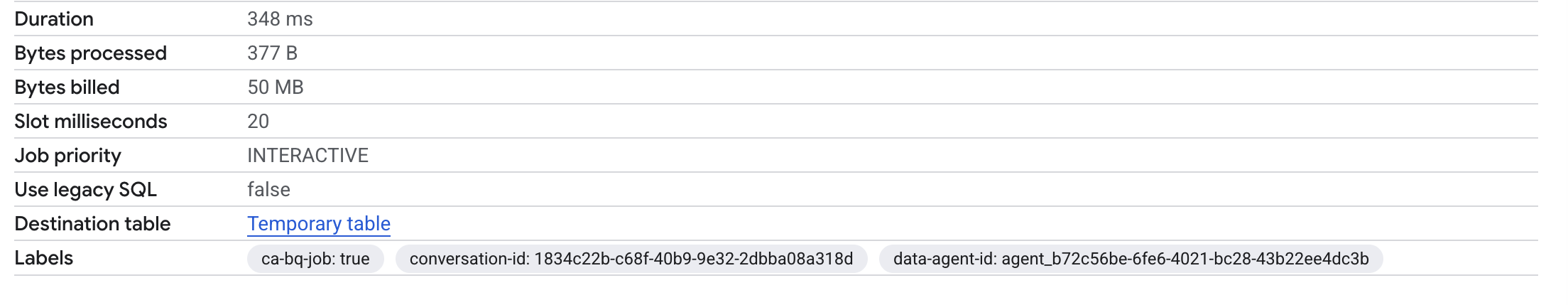

👉🌐 控制台 - 在导航菜单中，点击作业探索器，然后点击最新作业。其标签包括 ca-bq-job: true 和 data-agent-id（包含代理的 ID），其查询如下：

SELECT
  Labels_label_name AS label_name,
  AGG(Songs_total_streams) AS total_streams,
  AGG(PlaylistEntries_placement_count) AS playlist_placements
FROM GRAPH_EXPAND("music.MusicGraph")
GROUP BY label_name
ORDER BY total_streams DESC

它自行使用了 GRAPH_EXPAND 和 AGG，因为这些指标位于它读取的架构中。代理的说明中未提及它们。

✅ 检查点：聊天回答中为 51 亿，作业的 SQL 中为 AGG(...)。

14. 清理

👉💻 Cloud Shell - 舍弃数据集、其表和属性图：

cd ~/bq-graph-measures-lab
./cleanup.sh

👀 预计 ✓ dropped YOUR_PROJECT_ID.music (tables and graph)。

如果您创建了可选的数据代理，请在控制台中的代理 → 代理目录下将其删除。如果您只是为本实验创建了一个项目，最干净的清理方式是关停整个项目 - 项目 ID 位于 ~/project_id.txt 中。./setup_project.sh

15. 恭喜

您声明了一行代码 MEASURE(SUM(streams))，它将 126 亿更改为 51 亿，这不仅对您有效，而且对之后任何人针对该图谱编写的每个查询（包括智能体编写的查询）都有效。

要点回顾

• 度量是在节点上声明的汇总，位于设置其粒度的 KEY 旁边。
• GRAPH_EXPAND 将图展平为一个包含 TableLabel_property 列的宽表。
• AGG 是唯一一个读取度量的函数，类型系统通过四种不同的方式强制执行此操作。
• 有 6 个汇总函数可用，AGG 结果是可以相除的普通值。
• 更改 GROUP BY 会重新提出问题，但不会影响衡量指标。
• GRAPH_EXPAND 需要一个根、多对一的边，以及提升为节点的联接。

决策表

问题	原因	修复
总数过大	SUM 位于展开的列上方	声明一个指标，并使用 AGG 读取该指标
“expected MEASURE, found INT64”	AGG 在普通列上	使用 SUM，或声明度量
“不允许返回 MEASURE 类型的表达式”	不含 AGG 的指标列	封装：AGG(...)
“未按元素类型公开”	GQL 中引用的度量	仅衡量落后于 GRAPH_EXPAND 的直播
GRAPH_EXPAND 忽略边缘或失败	以边的形式建模的连接	将联结表提升为节点
更改图表后的旧数字	缓存结果	清除使用缓存的结果

我们有意未涵盖的内容

属性的说明和同义词 · 数据代理的已验证查询和术语表 · 多个 MATCH 之外的 GQL · 多个图表中的度量。每个都是一个独立的实验。

了解详情

• 使用衡量指标
• 创建和查询属性图表
• 对话式分析概览
• 实验代码库 - 本 Codelab 中的每个查询，按步骤编号
