פיתוח אפליקציות המלצה של תצוגת 360 על הלקוח באמצעות BigQuery Graph

1. מבוא

בשיעור Codelab הזה תלמדו איך להשתמש ב-BigQuery Graph כדי ליצור תצוגת 360 מעלות של לקוח ומערכת המלצות בשביל Cymbal Pets, חברת קמעונאות פיקטיבית. תשתמשו בעוצמה של SQL כדי ליצור נתוני תרשים, לשלוח שאילתות ולנתח אותם ישירות ב-BigQuery, ותשלבו אותם עם חיפוש וקטורי כדי ליצור המלצות מתקדמות למוצרים.

‫BigQuery Graph מאפשר לכם ליצור מודלים של קשרים בין ישויות הנתונים שלכם (כמו לקוחות, מוצרים והזמנות) כתרשים, וכך לענות בקלות על שאלות מורכבות לגבי התנהגות לקוחות והעדפות מוצרים.

הפעולות שתבצעו:

• יצירת מערך נתונים וסכימה ב-BigQuery לגרף Cymbal Pets
• טעינת נתוני דוגמה (לקוחות, מוצרים, הזמנות, חנויות) מ-Cloud Storage
• יצירת גרף מאפיינים ב-BigQuery שמקשר בין הישויות האלה
• הצגה חזותית של היסטוריית הרכישות של הלקוחות באמצעות שאילתות גרף
• יצירת מערכת להמלצות על מוצרים באמצעות חיפוש וקטורי
• שיפור ההמלצות באמצעות קשרים גרפיים מסוג 'נרכשו יחד' ודמיון ג'קארד

הדרישות

• דפדפן אינטרנט כמו Chrome
• פרויקט ב-Google Cloud שהחיוב בו מופעל

ה-Codelab הזה מיועד למפתחים בכל הרמות, כולל מתחילים.

‫2. לפני שמתחילים

יצירת פרויקט ב-Google Cloud

1. במסוף Google Cloud, בוחרים פרויקט או יוצרים פרויקט חדש ב-Google Cloud.
2. הקפידו לוודא שהחיוב מופעל בפרויקט שלכם ב-Cloud.

הפעלת Cloud Shell

1. לוחצים על Activate Cloud Shell בחלק העליון של מסוף Google Cloud.
2. אימות האימות:

gcloud auth list

3. מאשרים את הפרויקט:

gcloud config get project

4. מגדירים אותו לפי הצורך:

export PROJECT_ID=<YOUR_PROJECT_ID>
gcloud config set project $PROJECT_ID

הפעלת ממשקי ה-API

מריצים את הפקודה הבאה כדי להפעיל את BigQuery API הנדרש:

gcloud services enable bigquery.googleapis.com

3. הגדרת הסכימה

קודם כול, צריך ליצור מערך נתונים לאחסון הטבלאות שקשורות לגרף ולהגדיר את הסכימה של הצמתים והקשתות.

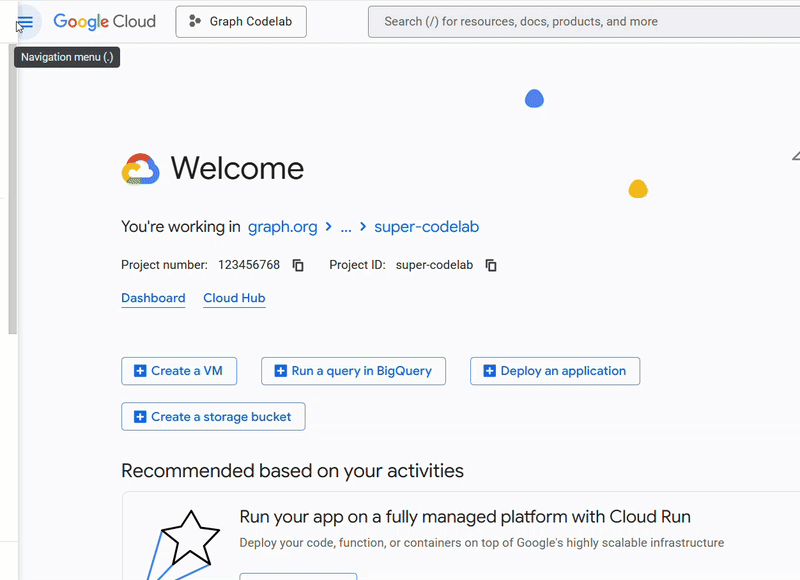

1. ב-codelab הזה נריץ פקודות SQL. אפשר להריץ את הפקודות האלה ב-BigQuery Studio > SQL Editor, או להשתמש בפקודה bq query ב-Cloud Shell. אנחנו נניח שאתם משתמשים ב-BigQuery SQL Editor כדי לקבל חוויה טובה יותר עם הצהרות יצירה מרובות שורות.
2. יוצרים את מערך הנתונים cymbal_pets_demo:

CREATE SCHEMA IF NOT EXISTS cymbal_pets_demo;

3. יוצרים את הטבלאות עבור order_items, products, orders, stores, customers ו-co_related_products_for_angelica. הטבלאות האלה ישמשו כמקור הנתונים לגרף שלנו.

CREATE TABLE IF NOT EXISTS cymbal_pets_demo.order_items
(
  order_id INT64,
  product_id INT64,
  order_item_id INT64,
  quantity INT64,
  price FLOAT64,
  PRIMARY KEY (order_id, product_id, order_item_id) NOT ENFORCED
)
CLUSTER BY order_item_id;

CREATE TABLE IF NOT EXISTS cymbal_pets_demo.products
(
  product_id INT64,
  product_name STRING,
  brand STRING,
  category STRING,
  subcategory INT64,
  animal_type INT64,
  search_keywords INT64,
  price FLOAT64,
  description STRING,
  inventory_level INT64,
  supplier_id INT64,
  average_rating FLOAT64,
  uri STRING,
  embedding ARRAY<FLOAT64>,
  PRIMARY KEY (product_id) NOT ENFORCED
)
CLUSTER BY product_id;

CREATE TABLE IF NOT EXISTS cymbal_pets_demo.orders
(
  customer_id INT64,
  order_id INT64,
  shipping_address_city STRING,
  store_id INT64,
  order_date STRING,
  order_type STRING,
  payment_method STRING,
  PRIMARY KEY (order_id) NOT ENFORCED
);

CREATE TABLE IF NOT EXISTS cymbal_pets_demo.stores
(
  store_id INT64,
  store_name STRING,
  address_state STRING,
  address_city STRING,
  latitude FLOAT64,
  longitude FLOAT64,
  opening_hours STRUCT<Monday STRING, Tuesday STRING, Wednesday STRING, Thursday STRING, Friday STRING, Saturday STRING, Sunday STRING>,
  manager_id INT64,
  PRIMARY KEY (store_id) NOT ENFORCED
)
CLUSTER BY store_id;

CREATE TABLE IF NOT EXISTS cymbal_pets_demo.customers
(
  customer_id INT64,
  first_name STRING,
  last_name STRING,
  email STRING,
  gender STRING,
  address_city STRING,
  address_state STRING,
  loyalty_member BOOL,
  PRIMARY KEY (customer_id) NOT ENFORCED
)
CLUSTER BY customer_id;

CREATE TABLE IF NOT EXISTS cymbal_pets_demo.co_related_products_for_angelica
(
  angelica_product_id INT64,
  other_product_id INT64,
  co_purchase_count INT64,
  jaccard_similarity FLOAT64
);

הגדרתם את המבנה של נתוני הגרף.

4. טעינת הנתונים

עכשיו מאכלסים את הטבלאות בנתונים לדוגמה מ-Cloud Storage.

מריצים את ההצהרות הבאות ב-BigQuery SQL dditor:LOAD DATA

LOAD DATA INTO `cymbal_pets_demo.customers`
FROM FILES (
    format = 'AVRO',
    uris = ['gs://sample-data-and-media/cymbal-pets/tables/customers/*.avro'],
    enable_logical_types = true
);

LOAD DATA INTO `cymbal_pets_demo.order_items`
FROM FILES (
    format = 'AVRO',
    uris = ['gs://sample-data-and-media/cymbal-pets/tables/order_items/*.avro'],
    enable_logical_types = true
);

LOAD DATA INTO `cymbal_pets_demo.orders`
FROM FILES (
    format = 'AVRO',
    uris = ['gs://sample-data-and-media/cymbal-pets/tables/orders/*.avro'],
    enable_logical_types = true
);

-- 1. Create a new partitioned and clustered table from your current data
CREATE TABLE cymbal_pets_demo.orders_temp
PARTITION BY order_date
CLUSTER BY order_id
AS
SELECT
  customer_id,
  order_id,
  shipping_address_city,
  store_id,
  -- Parse the string to a DATE type. Adjust format string ('%Y-%m-%d') if necessary.
  PARSE_DATE('%Y-%m-%d', order_date) AS order_date,
  order_type,
  payment_method
FROM
  cymbal_pets_demo.orders;

-- 2. Drop the original, non-partitioned table
DROP TABLE cymbal_pets_demo.orders;

-- 3. Rename the temporary table to the original table name
ALTER TABLE cymbal_pets_demo.orders_temp RENAME TO orders;

LOAD DATA INTO `cymbal_pets_demo.products`
FROM FILES (
    format = 'AVRO',
    uris = ['gs://sample-data-and-media/cymbal-pets/tables/products/*.avro'],
    enable_logical_types = true
);

LOAD DATA INTO `cymbal_pets_demo.stores`
FROM FILES (
    format = 'AVRO',
    uris = ['gs://sample-data-and-media/cymbal-pets/tables/stores/*.avro'],
    enable_logical_types = true
);

אמור להופיע אישור לכך שהשורות נטענו לכל טבלה.

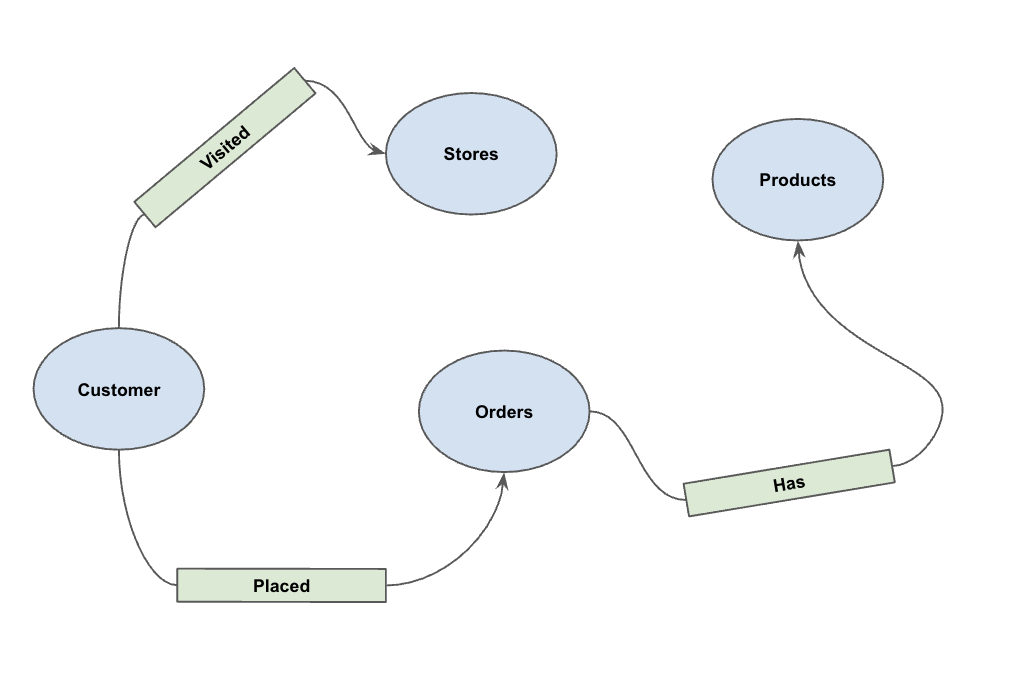

5. יצירת גרף הנכסים

אחרי שהנתונים נטענים, אפשר להגדיר את גרף הנכסים. ההגדרה הזו מציינת ל-BigQuery אילו טבלאות מייצגות צמתים (ישויות כמו לקוחות, מוצרים) ואילו טבלאות מייצגות קשתות (קשרים כמו 'ביקר', 'הזמין', 'יש לו').

מריצים את הצהרת ה-DDL הבאה:

CREATE OR REPLACE PROPERTY GRAPH cymbal_pets_demo.PetsOrderGraph
NODE TABLES (
  cymbal_pets_demo.customers KEY(customer_id) LABEL Customer,
  cymbal_pets_demo.products KEY(product_id) LABEL Products,
  cymbal_pets_demo.stores KEY(store_id) LABEL Stores,
  cymbal_pets_demo.orders KEY(order_id) LABEL Orders
)
EDGE TABLES (
  cymbal_pets_demo.orders as customer_to_store_edge
    KEY (order_id)
    SOURCE KEY (customer_id) references customers(customer_id)
    DESTINATION KEY (store_id) references stores(store_id)
    LABEL Visited
    PROPERTIES ALL COLUMNS,

  cymbal_pets_demo.order_items
    KEY (order_item_id)
    SOURCE KEY (order_id) references orders(order_id)
    DESTINATION KEY (product_id) references products(product_id)
    LABEL Has
    PROPERTIES ALL COLUMNS,

  cymbal_pets_demo.orders as customer_to_orders_edge
    KEY (order_id)
    SOURCE KEY (customer_id) references customers(customer_id)
    DESTINATION KEY (order_id) references orders(order_id)
    LABEL Placed
    PROPERTIES ALL COLUMNS,

  cymbal_pets_demo.co_related_products_for_angelica
    KEY (angelica_product_id)
    SOURCE KEY (angelica_product_id) references products(product_id)
    DESTINATION KEY (other_product_id) references products(product_id)
    LABEL BoughtTogether
    PROPERTIES ALL COLUMNS
);

כך נוצר הגרף PetsOrderGraph שמאפשר לנו לבצע מעבר בין צמתים בגרף באמצעות האופרטור GRAPH_TABLE.

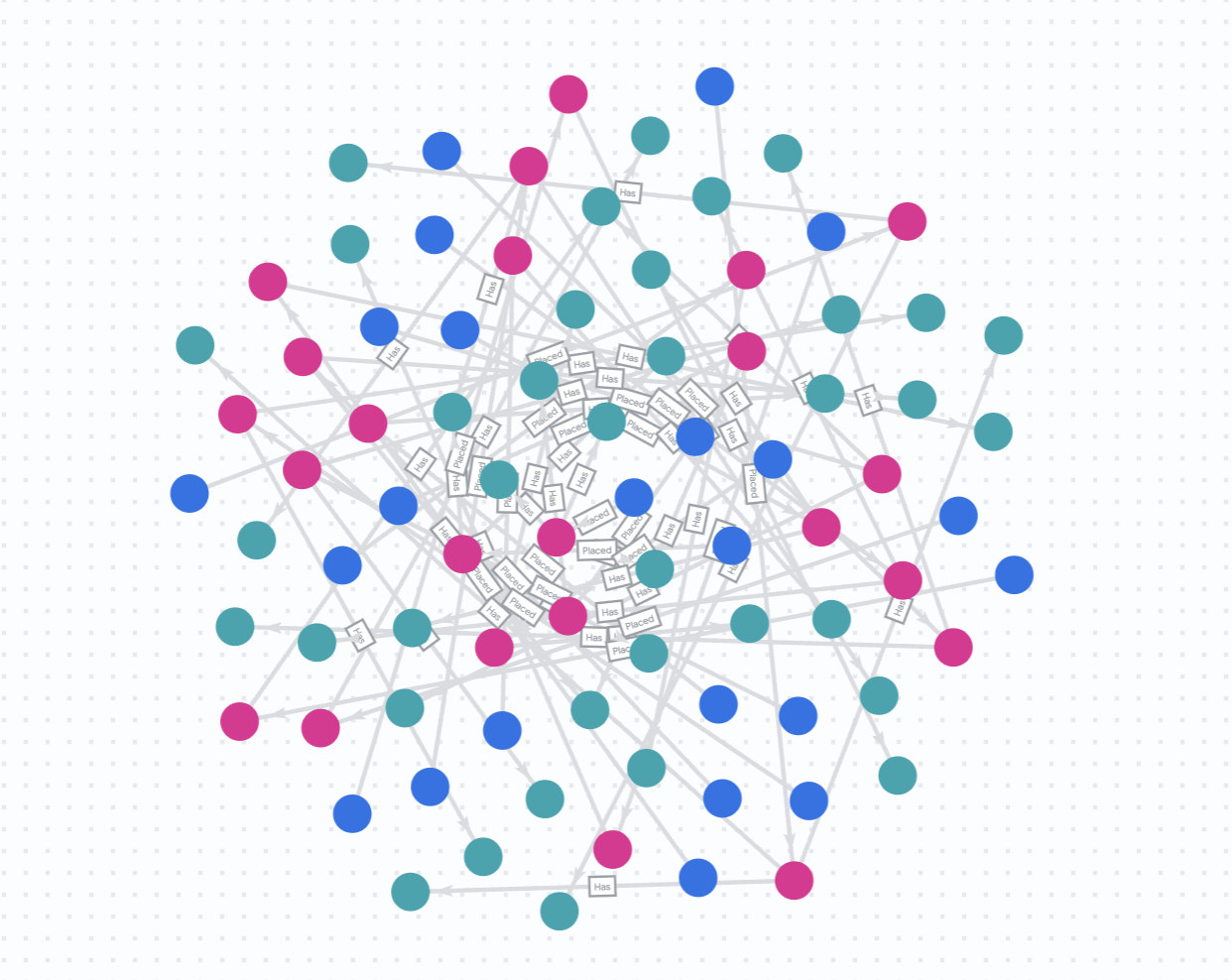

6. הצגה חזותית של היסטוריית הרכישות של כל הלקוחות

כדי ליצור את התצוגה החזותית וההמלצות בשיעור Codelab הזה, נשתמש בתצוגה החזותית המובנית של הגרף ב-BigQuery Studio. כך נוכל להציג בקלות את תוצאות הגרף.

אפשרות אחרת היא להשתמש בפקודות Magic של IPython כדי להציג את הנתונים ב-BigQuery Graph Notebook. מוסיפים את פקודת ה-Magic‏ %%bigquery עם הפונקציה TO_JSON כדי להציג את התוצאות כמו בדוגמאות שבהמשך.

נניח שחברת Cymbal Pets רוצה לקבל תצוגה חזותית של כל הלקוחות והרכישות שהם ביצעו בחלון זמן מסוים.

מריצים את הפקודה הבאה בכרטיסייה חדשה ב-BigQuery Studio:

GRAPH cymbal_pets_demo.PetsOrderGraph
  # finds the customer node and then finds all
  # the Orders nodes that are connected to that customer through the
  # Placed relationship
  MATCH (customer:Customer)-[placed:Placed]->(ordr:Orders)-[has:Has]->(product:Products)
  # filters the Orders nodes to only include those where the
  # order_date is within the last 3 months.
  WHERE ordr.order_date >= date('2024-11-27')
  # # This line finds all the Products nodes that are connected to the
  # # filtered Orders nodes through the Has relationship.
  MATCH p=(customer:Customer)-[placed:Placed]->(ordr:Orders)-[has:Has]->(product:Products)
  LIMIT 40
  RETURN
    TO_JSON(p) as paths

בעזרת BigQuery Graph אפשר להתאים תבניות בכמה טבלאות בלי להשתמש בתחביר מורכב של JOIN.

כדי להציג את התוצאות בתרשים, לוחצים על Graph (תרשים) בחלונית Query results (תוצאות של שאילתות).

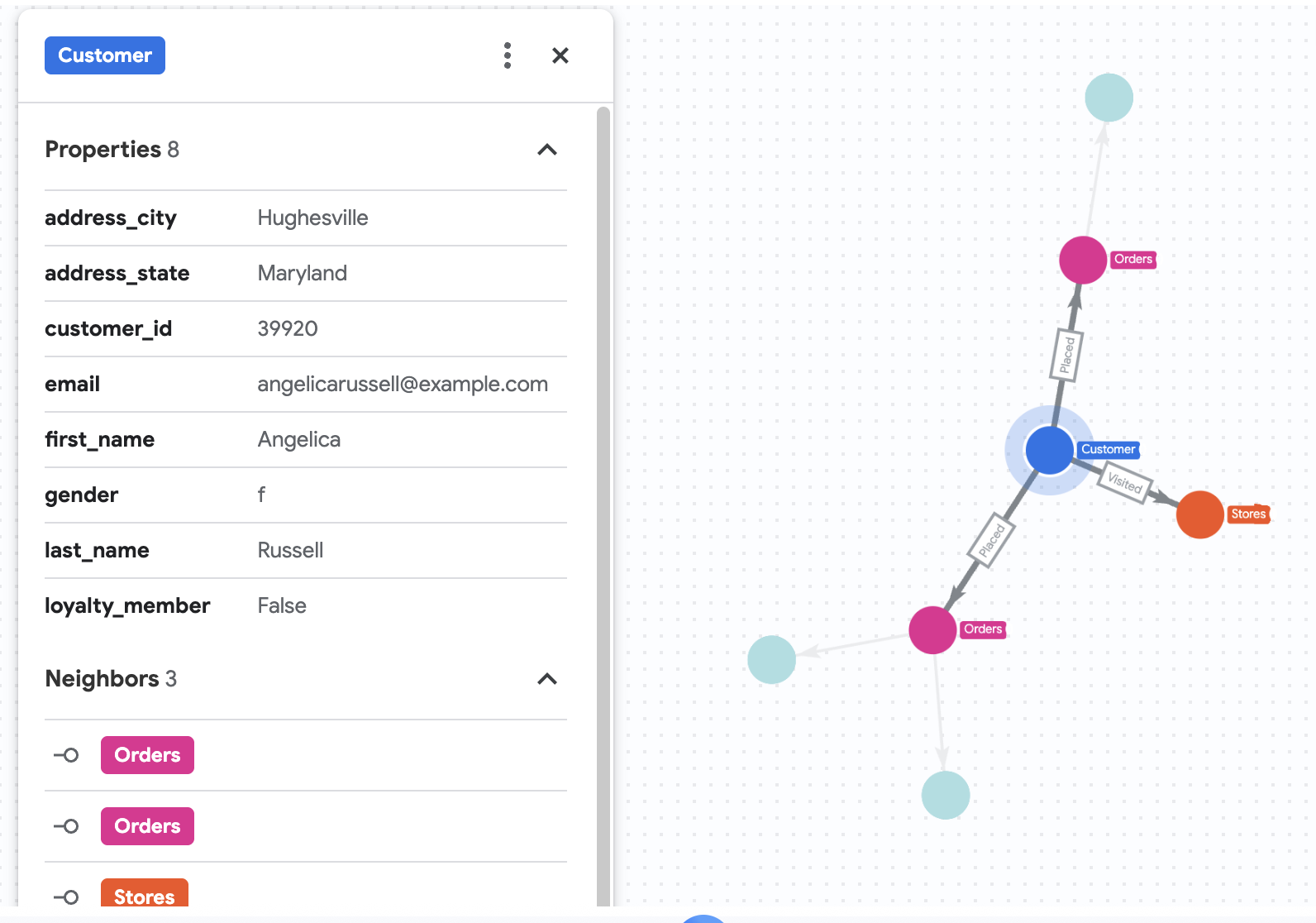

7. הדמיה של היסטוריית הרכישות של אנג'ליקה

נניח שחברת Cymbal Pets רוצה לקבל מידע מפורט על לקוחה בשם אנג'ליקה ראסל. הם רוצים לנתח את המוצרים שאנג'ליקה קנתה ב-3 החודשים האחרונים, ואת החנויות שהלקוחה ביקרה בהן.

אפשר להשיג את התוצאה של התרחיש הספציפי הזה באמצעות צירוף רגיל של נתונים יחסיים, אבל אנחנו משתמשים כאן ב-BigQuery Graph כדי להדגים את המושגים והתחביר הבסיסיים של גרפים, שמאפשרים להמחיש ניתוחים מורכבים של קשרים.

GRAPH cymbal_pets_demo.PetsOrderGraph
  # finds the customer node with the name "Angelica Russell" and then finds all
  # the Orders nodes that are connected to that customer through the
  # Placed relationship and all the Products nodes that are connected to the
  # filtered Orders nodes through the Has relationship.
   MATCH p=(customer:Customer {first_name: 'Angelica', last_name: 'Russell'})-[placed:Placed]->(ordr:Orders)-[has:Has]->(product:Products)
  # filters the Orders nodes to only include those where the
  # order_date is within the last 3 months.
  WHERE ordr.order_date >= date('2024-11-27')
  # finds the Stores nodes where Angelica placed order from
  MATCH p2=(customer)-[visited:Visited]->(store:Stores)
  RETURN
    TO_JSON(p) as path, TO_JSON(p2) as path2

8. המלצה על מוצר באמצעות חיפוש וקטורי

חברת Cymbal Pets רוצה להמליץ לאנג'ליקה על מוצרים על סמך מה שהיא קנתה לאחרונה. אנחנו יכולים להשתמש בחיפוש וקטורי כדי למצוא מוצרים עם הטמעות דומות למוצרים שהיא רכשה בעבר.

מריצים את סקריפט ה-SQL הבא בתא חדש ב-Colab. הסקריפט הזה:

1. מזהה מוצרים שאנג'ליקה קנתה לאחרונה.
2. משתמשים ב-VECTOR_SEARCH כדי למצוא את 4 המוצרים הדומים המובילים מתוך הטבלה products.

הערה: בשלב הזה מניחים שכבר הפעלתם את הפונקציה AI.GENERATE_EMBEDDINGS כדי ליצור עמודת הטמעה בטבלת המוצרים.

DECLARE products_bought_by_angelica ARRAY<INT64>;

-- 1. Get IDs of products bought by Angelica
SET products_bought_by_angelica = (
  SELECT ARRAY_AGG(product_id) FROM
   GRAPH_TABLE(
    cymbal_pets_demo.PetsOrderGraph
      MATCH (c:Customer {first_name: 'Angelica', last_name: 'Russell'})-[placed:Placed]->(o:Orders)
      WHERE o.order_date >= date('2024-11-27')
      MATCH (o)-[has_edge:Has]->(p:Products)
      RETURN DISTINCT p.product_id as product_id
  ));

-- 2. Find similar products using vector search
SELECT
  query.product_name as AngelicaBought,
  base.product_name as RecommendedProducts,
  base.category
FROM
  VECTOR_SEARCH(
    TABLE cymbal_pets_demo.products,
    'embedding',
    (SELECT * FROM cymbal_pets_demo.products
     WHERE product_id IN UNNEST(products_bought_by_angelica)),
    'embedding',
    top_k => 4)
WHERE query.product_name <> base.product_name;

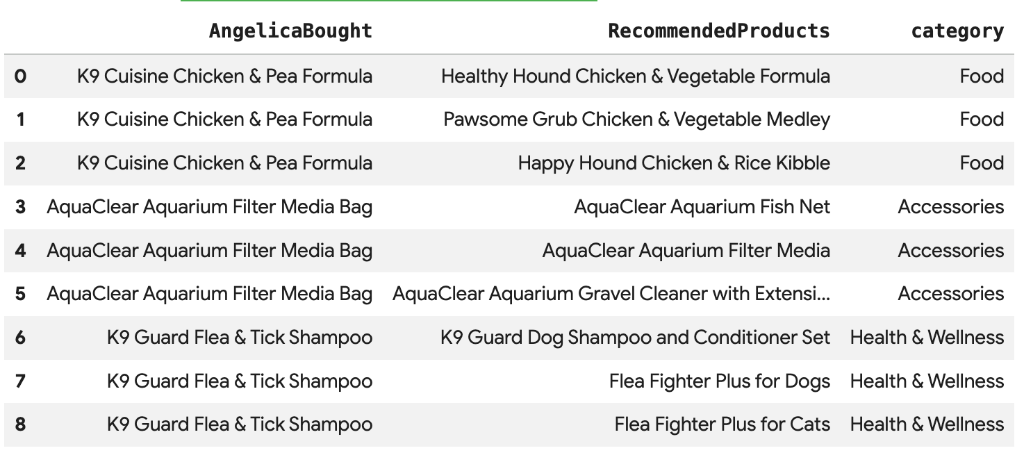

אמורה להופיע רשימה של מוצרים מומלצים שדומים מבחינה סמנטית למוצר שאנג'ליקה קנתה.

9. המלצה באמצעות 'נרכש יחד עם' ודמיון ג'קארד

טכניקת המלצה יעילה נוספת היא 'סינון שיתופי' – המלצה על מוצרים שמשתמשים אחרים קונים לעיתים קרובות ביחד.

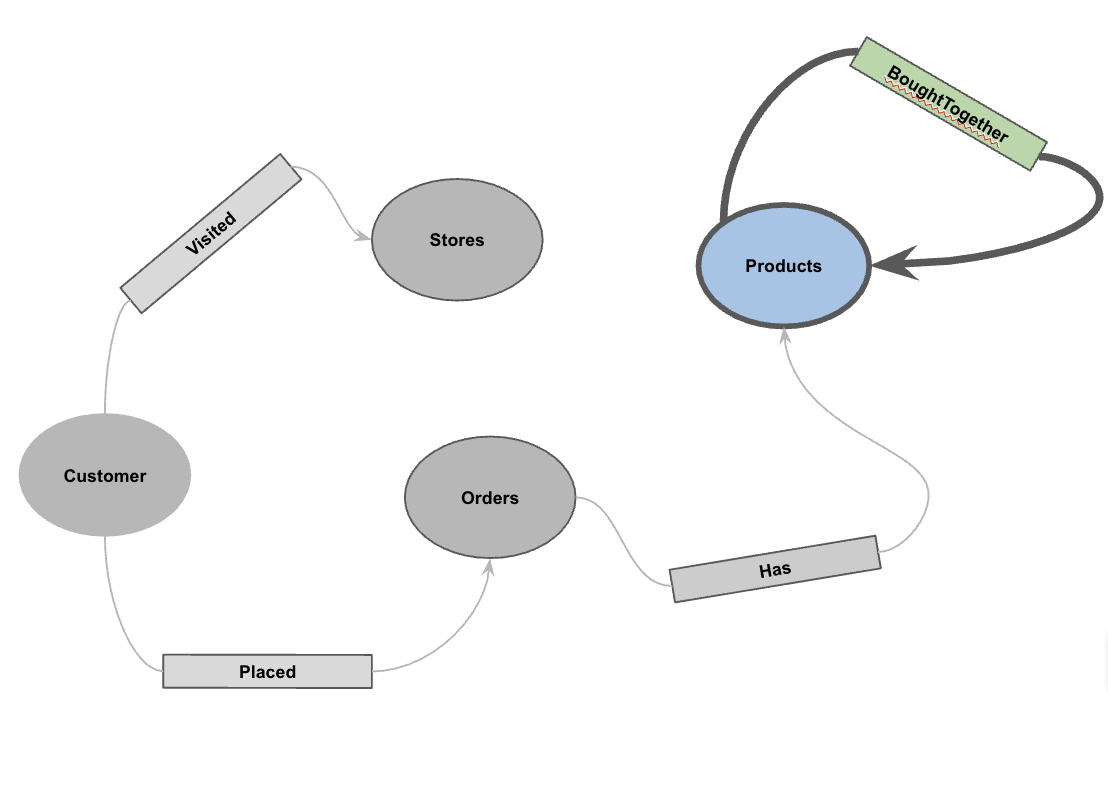

כדי למצוא את המוצרים האלה, אנחנו עוברים על הגרף מלקוח למוצרים שהוא רכש, אחר כך ללקוחות אחרים שרכשו את המוצרים האלה, ולבסוף למוצרים אחרים שהלקוחות האלה רכשו.

איך מתגברים על הטיית פופולריות באמצעות מדד הדמיון של ג'קארד

ספירת הרכישות המשותפות של מוצרים היא שימושית, אבל היא עלולה להיות מוטה לטובת מוצרים פופולריים. יכול להיות שמוצר פופולרי מאוד ייקנה עם הרבה מוצרים אחרים רק במקרה.

דמיון ג'קארד לוקח את ההמלצות צעד אחד קדימה על ידי נרמול של מספר הרכישות המשותפות. הפונקציה הזו מודדת את הדמיון בין שתי קבוצות (במקרה הזה, קבוצות ההזמנות שמכילות כל מוצר).

הנוסחה לחישוב דמיון ג'קארד היא:

איפה:

• ‫A intersect B הוא מספר ההזמנות שמכילות גם את מוצר A וגם את מוצר B (מספר הרכישות המשותפות).
• ‫A הוא המספר הכולל של ההזמנות שכוללות את מוצר א'.
• ‫B הוא המספר הכולל של ההזמנות שכוללות את מוצר ב'.

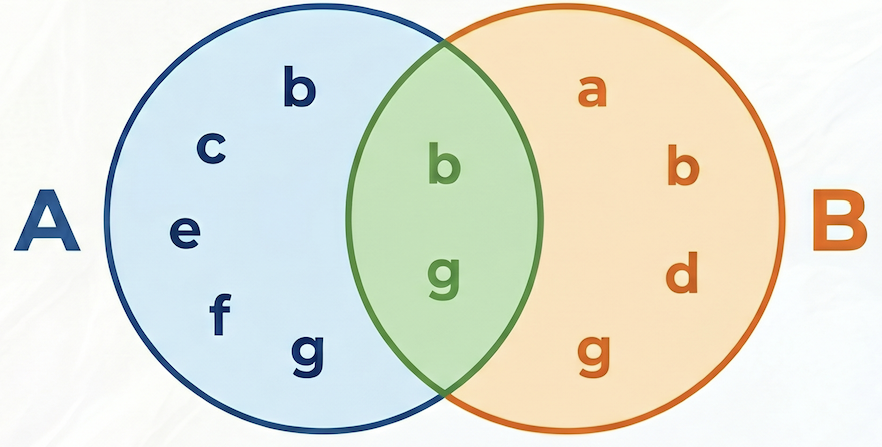

בדוגמה הבאה, קבוצה A = {b,c,e,f,g}, קבוצה B = {a,d,b,g}, החיתוך שלהן A⋂B = {b,g}, האיחוד שלהן A⋃B = {a,b,c,d,e,f,g}, ולכן דמיון ג'קארד בין A ל-B הוא 2 / 7 = 0.285714

יצירת מועמדים ודירוג מחדש

במערכות המלצה מהעולם האמיתי שפועלות על מערכי נתונים עצומים, לעיתים קרובות לא מעשי לחשב ציוני דמיון מורכבים (כמו Jaccard) לכל זוג מוצרים אפשרי. במקום זאת, דפוס נפוץ הוא שימוש בגישה דו-שלבית:

1. יצירת מועמדים: משתמשים במדד פשוט ומהיר (כמו ספירה גולמית של רכישות משותפות) כדי לסנן את מרחב החיפוש ולמצוא מספר מועמדים שאפשר לנהל (לדוגמה, 10 המוצרים המובילים).
2. דירוג מחדש: החלת מדד מדויק יותר, אבל כבד יותר מבחינת חישובים (כמו דמיון ג'קארד), כדי לדרג את קבוצת המועמדים הקטנה הזו ולבחור את ההמלצות הסופיות המובילות.

ב-Codelab הזה נשתמש בתבנית הבאה:

• שלב 1: מריצים שאילתה כדי למצוא את 10 המוצרים המובילים שנרכשו יחד עם כל מוצר, על סמך מספר הרכישות המשותפות הגולמי, ושומרים אותם בטבלה.
• שלב 2: משתמשים בשאילתת גרף כדי לאחזר את המועמדים האלה, לדרג אותם לפי דמיון ג'קארד ולהחזיר את 3 המועמדים המובילים.

‫[!WARNING] חיסרון: אם נסנן לפי מספר גולמי בשלב 1, יכול להיות שנפספס רכישות משותפות ספציפיות מאוד אבל לא תדירות. אם מוצר מסוים דומה מאוד למוצר אחר אבל שניהם נרכשים לעיתים רחוקות, יכול להיות שהם לא ייכנסו ל-10 המועמדים המובילים ונפספס אותם.

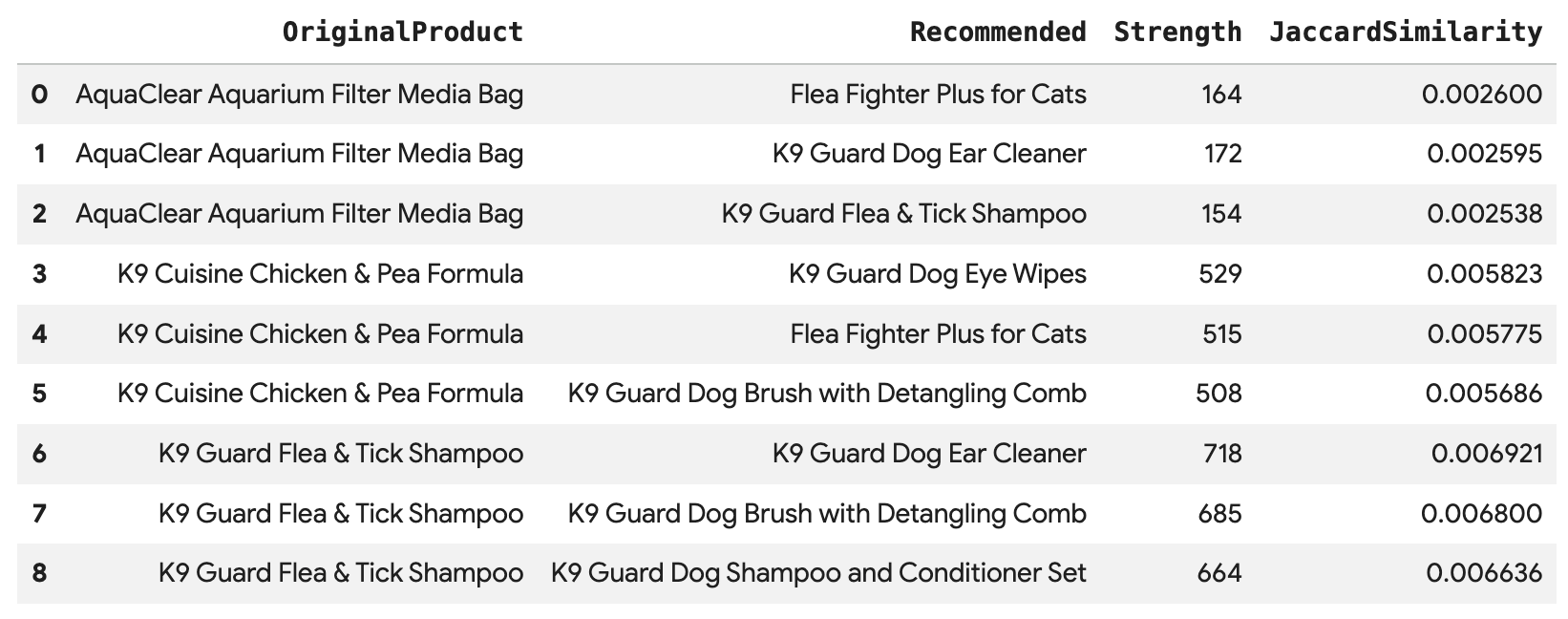

מריצים את השאילתה הבאה כדי לחשב את מספר הרכישות המשותפות ואת דמיון ג'קארד, ולאחסן את 10 המועמדים המובילים לפי מספר הרכישות המשותפות:

CREATE OR REPLACE TABLE cymbal_pets_demo.co_related_products_for_angelica AS
-- Calculate the total number of orders for each product
WITH ProductOrderCounts AS (
    SELECT product_id, COUNT(DISTINCT order_id) as total_count
    FROM cymbal_pets_demo.order_items
    GROUP BY product_id
),
-- Calculate the intersection of each product pairs
CoPurchases AS (
    SELECT
        angelicaProduct.product_id AS angelica_product_id,
        otherProduct.product_id AS other_product_id,
        count(DISTINCT otherOrder.order_id) AS co_purchase_count
    FROM
        GRAPH_TABLE (cymbal_pets_demo.PetsOrderGraph
          MATCH (angelica:Customer {first_name: 'Angelica', last_name: 'Russell'})-[:Placed]->(o:Orders)-[:Has]->(angelicaProduct:Products)
          WHERE o.order_date >= date('2024-11-27')
          WITH angelica, angelicaProduct
          MATCH (otherCustomer:Customer)-[:Placed]->(otherOrder:Orders)-[:Has]->(angelicaProduct)
          WHERE otherCustomer <> angelica
          WITH angelicaProduct, otherOrder
          MATCH (otherOrder)-[:HAS]->(otherProduct:Products)
          WHERE angelicaProduct <> otherProduct
          RETURN angelicaProduct, otherProduct, otherOrder
        )
    GROUP BY
        angelicaProduct.product_id, otherProduct.product_id
)
SELECT * FROM (
    SELECT
        cp.angelica_product_id,
        cp.other_product_id,
        cp.co_purchase_count,
        -- The Jaccard calculation, which is the intersection of A and B divided by (A + B - intersection)
        SAFE_DIVIDE(cp.co_purchase_count, (poc1.total_count + poc2.total_count - cp.co_purchase_count)) AS jaccard_similarity,
        ROW_NUMBER() OVER (PARTITION BY cp.angelica_product_id ORDER BY cp.co_purchase_count DESC) AS rn
    FROM CoPurchases cp
    JOIN ProductOrderCounts poc1 ON cp.angelica_product_id = poc1.product_id
    JOIN ProductOrderCounts poc2 ON cp.other_product_id = poc2.product_id
)
WHERE rn <= 10;

מריצים את השאילתה הזו כדי לקבל המלצה ל-3 המוצרים המובילים לכל רכישה של אנג'ליקה, שמקושרים ישירות דרך קצה BoughtTogether, ומוצגים בה גם מספר הרכישות המשותפות וגם דמיון ג'קארד:

SELECT * FROM GRAPH_TABLE(
  cymbal_pets_demo.PetsOrderGraph
  MATCH (customer:Customer {first_name: 'Angelica', last_name: 'Russell'})-[placed:Placed]->(ordr:Orders)
  WHERE ordr.order_date >= date('2024-11-27')
  MATCH (ordr)-[has:Has]->(product:Products)
  MATCH (product)-[bought_together:BoughtTogether]->(recommended_product:Products)
  RETURN
    product.product_name AS OriginalProduct,
    recommended_product.product_name AS Recommended,
    bought_together.co_purchase_count AS Strength,
    bought_together.jaccard_similarity AS JaccardSimilarity
)
-- Rank product recommendations by Jaccard Similarity
QUALIFY ROW_NUMBER() OVER (PARTITION BY OriginalProduct ORDER BY JaccardSimilarity DESC) <= 3
ORDER BY OriginalProduct;

השאילתה הזו עוברת מ-Customer (לקוח) -> Order (הזמנה) -> Product (מוצר) -> (BoughtTogether) -> Recommended Product (מוצר מומלץ), ומציגה לכם המלצות שמבוססות על התנהגות רכישה קולקטיבית, ומאחזרת את ציוני הדמיון שלהן.

10. הסרת המשאבים

כדי להימנע מחיובים שוטפים בחשבון Google Cloud, מוחקים את המשאבים שנוצרו במהלך ה-codelab הזה.

מחיקת מערך הנתונים וכל הטבלאות:

DROP SCHEMA IF EXISTS cymbal_pets_demo CASCADE;

אם יצרתם פרויקט חדש בשביל ה-Codelab הזה, אתם יכולים גם למחוק את הפרויקט:

gcloud projects delete $PROJECT_ID

11. מזל טוב

מעולה! יצרתם בהצלחה תצוגת 360 מעלות של לקוח ומערכת המלצות באמצעות BigQuery Graph.

מה למדתם

• איך יוצרים גרף נכסים ב-BigQuery.
• איך טוענים נתונים לצמתים ולקשתות של גרף.
• איך שולחים שאילתות לגבי דפוסי גרפים באמצעות GRAPH_TABLE ו-MATCH.
• איך משלבים שאילתות גרף עם חיפוש וקטורי כדי לקבל המלצות היברידיות.

השלבים הבאים

• מסמכי התיעוד של BigQuery Graph
• מידע נוסף על חיפוש וקטורים ב-BigQuery
