使用 BigQuery 圖表建構 Customer 360 推薦應用程式

1. 簡介

在本程式碼研究室中，您將瞭解如何使用 BigQuery Graph，為虛構的零售公司 Cymbal Pets 建構 360 度全方位客戶視圖和推薦引擎。您將運用 SQL 的強大功能，直接在 BigQuery 中建立、查詢及分析圖形資料，並結合向量搜尋功能，提供進階產品推薦。

BigQuery Graph 可讓您將資料實體 (例如顧客、產品和訂單) 間的關係建立為圖表，輕鬆解答有關顧客行為和產品偏好的複雜問題。

學習內容

• 為 Cymbal Pets 圖表建立 BigQuery 資料集和結構定義
• 從 Cloud Storage 載入範例資料 (Customers、Products、Orders、Stores)
• 在 BigQuery 中建立連結這些實體的屬性圖
• 使用圖形查詢，以視覺化方式呈現顧客的購買記錄
• 使用向量搜尋建構產品推薦系統
• 使用「一起購買」圖表關係和 Jaccard 相似度，強化推薦內容

軟硬體需求

• 網路瀏覽器，例如 Chrome
• 已啟用計費功能的 Google Cloud 雲端專案

本程式碼研究室適合各種程度的開發人員，包括初學者。

2. 事前準備

建立 Google Cloud 專案

1. 在 Google Cloud 控制台中，選取或建立 Google Cloud 專案。
2. 確認 Cloud 專案已啟用計費功能。

啟動 Cloud Shell

1. 點選 Google Cloud 控制台頂端的「啟用 Cloud Shell」。
2. 驗證：

gcloud auth list

3. 確認專案：

gcloud config get project

4. 視需要設定：

export PROJECT_ID=<YOUR_PROJECT_ID>
gcloud config set project $PROJECT_ID

啟用 API

執行下列指令，啟用必要的 BigQuery API：

gcloud services enable bigquery.googleapis.com

3. 定義結構定義

首先，您需要建立資料集來儲存圖表相關資料表，並定義節點和邊緣的結構定義。

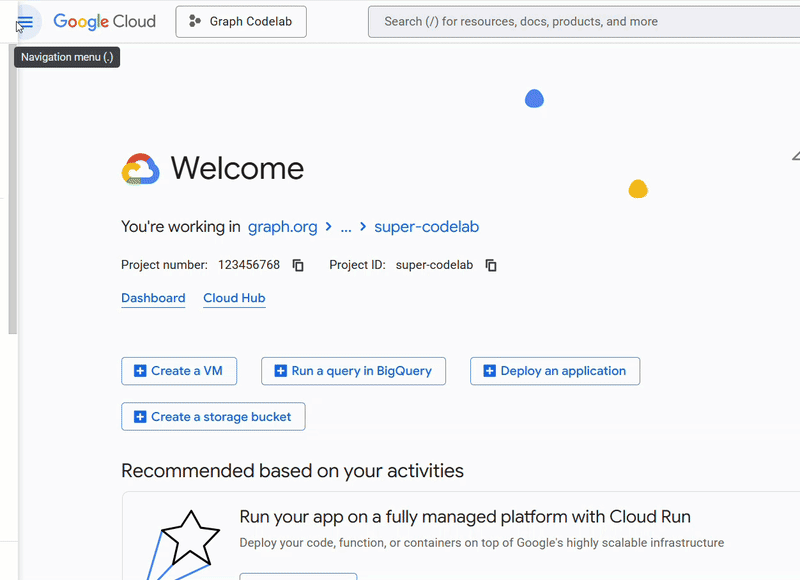

1. 在本程式碼研究室中，我們將執行 SQL 指令。您可以在 BigQuery Studio > SQL 編輯器中執行這些指令，也可以在 Cloud Shell 中使用 bq query 指令。我們假設您使用 BigQuery SQL 編輯器，以便更輕鬆地處理多行建立陳述式。
2. 建立 cymbal_pets_demo 資料集：

CREATE SCHEMA IF NOT EXISTS cymbal_pets_demo;

3. 為 order_items、products、orders、stores、customers 和 co_related_products_for_angelica 建立資料表。這些資料表將做為圖表的來源資料。

CREATE TABLE IF NOT EXISTS cymbal_pets_demo.order_items
(
  order_id INT64,
  product_id INT64,
  order_item_id INT64,
  quantity INT64,
  price FLOAT64,
  PRIMARY KEY (order_id, product_id, order_item_id) NOT ENFORCED
)
CLUSTER BY order_item_id;

CREATE TABLE IF NOT EXISTS cymbal_pets_demo.products
(
  product_id INT64,
  product_name STRING,
  brand STRING,
  category STRING,
  subcategory INT64,
  animal_type INT64,
  search_keywords INT64,
  price FLOAT64,
  description STRING,
  inventory_level INT64,
  supplier_id INT64,
  average_rating FLOAT64,
  uri STRING,
  embedding ARRAY<FLOAT64>,
  PRIMARY KEY (product_id) NOT ENFORCED
)
CLUSTER BY product_id;

CREATE TABLE IF NOT EXISTS cymbal_pets_demo.orders
(
  customer_id INT64,
  order_id INT64,
  shipping_address_city STRING,
  store_id INT64,
  order_date STRING,
  order_type STRING,
  payment_method STRING,
  PRIMARY KEY (order_id) NOT ENFORCED
);

CREATE TABLE IF NOT EXISTS cymbal_pets_demo.stores
(
  store_id INT64,
  store_name STRING,
  address_state STRING,
  address_city STRING,
  latitude FLOAT64,
  longitude FLOAT64,
  opening_hours STRUCT<Monday STRING, Tuesday STRING, Wednesday STRING, Thursday STRING, Friday STRING, Saturday STRING, Sunday STRING>,
  manager_id INT64,
  PRIMARY KEY (store_id) NOT ENFORCED
)
CLUSTER BY store_id;

CREATE TABLE IF NOT EXISTS cymbal_pets_demo.customers
(
  customer_id INT64,
  first_name STRING,
  last_name STRING,
  email STRING,
  gender STRING,
  address_city STRING,
  address_state STRING,
  loyalty_member BOOL,
  PRIMARY KEY (customer_id) NOT ENFORCED
)
CLUSTER BY customer_id;

CREATE TABLE IF NOT EXISTS cymbal_pets_demo.co_related_products_for_angelica
(
  angelica_product_id INT64,
  other_product_id INT64,
  co_purchase_count INT64,
  jaccard_similarity FLOAT64
);

您現在已定義圖表資料的結構。

4. 載入資料

現在，請從 Cloud Storage 在資料表中填入範例資料。

在 BigQuery SQL 編輯器中執行下列 LOAD DATA 陳述式：

LOAD DATA INTO `cymbal_pets_demo.customers`
FROM FILES (
    format = 'AVRO',
    uris = ['gs://sample-data-and-media/cymbal-pets/tables/customers/*.avro'],
    enable_logical_types = true
);

LOAD DATA INTO `cymbal_pets_demo.order_items`
FROM FILES (
    format = 'AVRO',
    uris = ['gs://sample-data-and-media/cymbal-pets/tables/order_items/*.avro'],
    enable_logical_types = true
);

LOAD DATA INTO `cymbal_pets_demo.orders`
FROM FILES (
    format = 'AVRO',
    uris = ['gs://sample-data-and-media/cymbal-pets/tables/orders/*.avro'],
    enable_logical_types = true
);

-- 1. Create a new partitioned and clustered table from your current data
CREATE TABLE cymbal_pets_demo.orders_temp
PARTITION BY order_date
CLUSTER BY order_id
AS
SELECT
  customer_id,
  order_id,
  shipping_address_city,
  store_id,
  -- Parse the string to a DATE type. Adjust format string ('%Y-%m-%d') if necessary.
  PARSE_DATE('%Y-%m-%d', order_date) AS order_date,
  order_type,
  payment_method
FROM
  cymbal_pets_demo.orders;

-- 2. Drop the original, non-partitioned table
DROP TABLE cymbal_pets_demo.orders;

-- 3. Rename the temporary table to the original table name
ALTER TABLE cymbal_pets_demo.orders_temp RENAME TO orders;

LOAD DATA INTO `cymbal_pets_demo.products`
FROM FILES (
    format = 'AVRO',
    uris = ['gs://sample-data-and-media/cymbal-pets/tables/products/*.avro'],
    enable_logical_types = true
);

LOAD DATA INTO `cymbal_pets_demo.stores`
FROM FILES (
    format = 'AVRO',
    uris = ['gs://sample-data-and-media/cymbal-pets/tables/stores/*.avro'],
    enable_logical_types = true
);

系統應會顯示確認訊息，指出資料列已載入各個資料表。

5. 建立屬性圖表

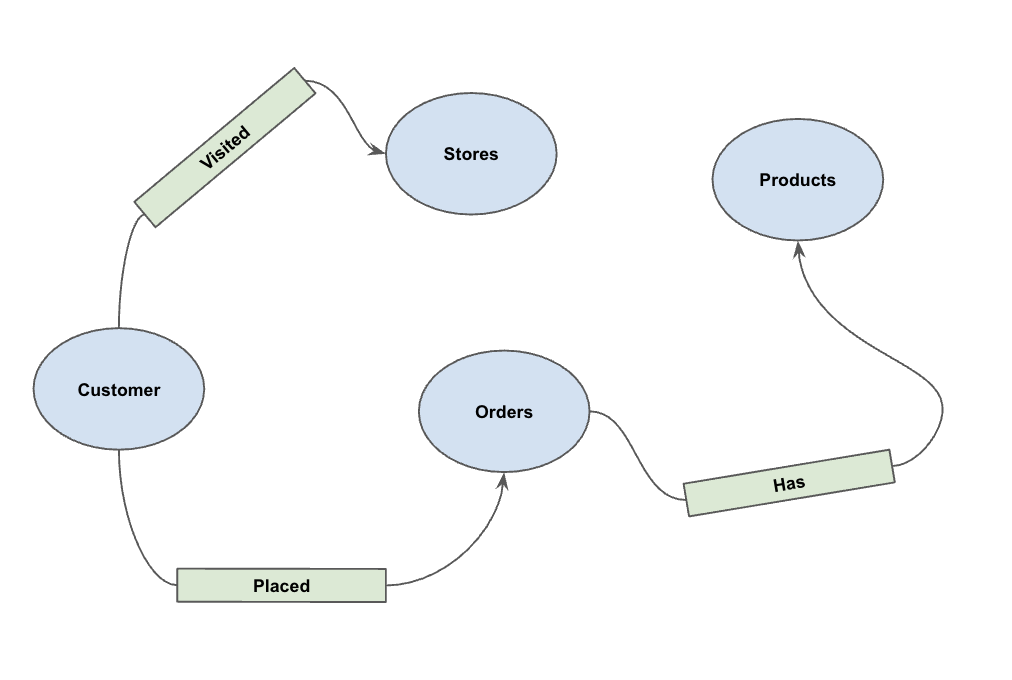

載入資料後，您現在可以定義屬性圖。這會告知 BigQuery 哪些資料表代表節點 (例如客戶、產品等實體)，哪些資料表代表邊緣 (例如「造訪」、「下單」、「擁有」等關係)。

執行下列 DDL 陳述式：

CREATE OR REPLACE PROPERTY GRAPH cymbal_pets_demo.PetsOrderGraph
NODE TABLES (
  cymbal_pets_demo.customers KEY(customer_id) LABEL Customer,
  cymbal_pets_demo.products KEY(product_id) LABEL Products,
  cymbal_pets_demo.stores KEY(store_id) LABEL Stores,
  cymbal_pets_demo.orders KEY(order_id) LABEL Orders
)
EDGE TABLES (
  cymbal_pets_demo.orders as customer_to_store_edge
    KEY (order_id)
    SOURCE KEY (customer_id) references customers(customer_id)
    DESTINATION KEY (store_id) references stores(store_id)
    LABEL Visited
    PROPERTIES ALL COLUMNS,

  cymbal_pets_demo.order_items
    KEY (order_item_id)
    SOURCE KEY (order_id) references orders(order_id)
    DESTINATION KEY (product_id) references products(product_id)
    LABEL Has
    PROPERTIES ALL COLUMNS,

  cymbal_pets_demo.orders as customer_to_orders_edge
    KEY (order_id)
    SOURCE KEY (customer_id) references customers(customer_id)
    DESTINATION KEY (order_id) references orders(order_id)
    LABEL Placed
    PROPERTIES ALL COLUMNS,

  cymbal_pets_demo.co_related_products_for_angelica
    KEY (angelica_product_id)
    SOURCE KEY (angelica_product_id) references products(product_id)
    DESTINATION KEY (other_product_id) references products(product_id)
    LABEL BoughtTogether
    PROPERTIES ALL COLUMNS
);

這會建立圖表 PetsOrderGraph，讓我們可以使用 GRAPH_TABLE 運算子執行圖表遍歷。

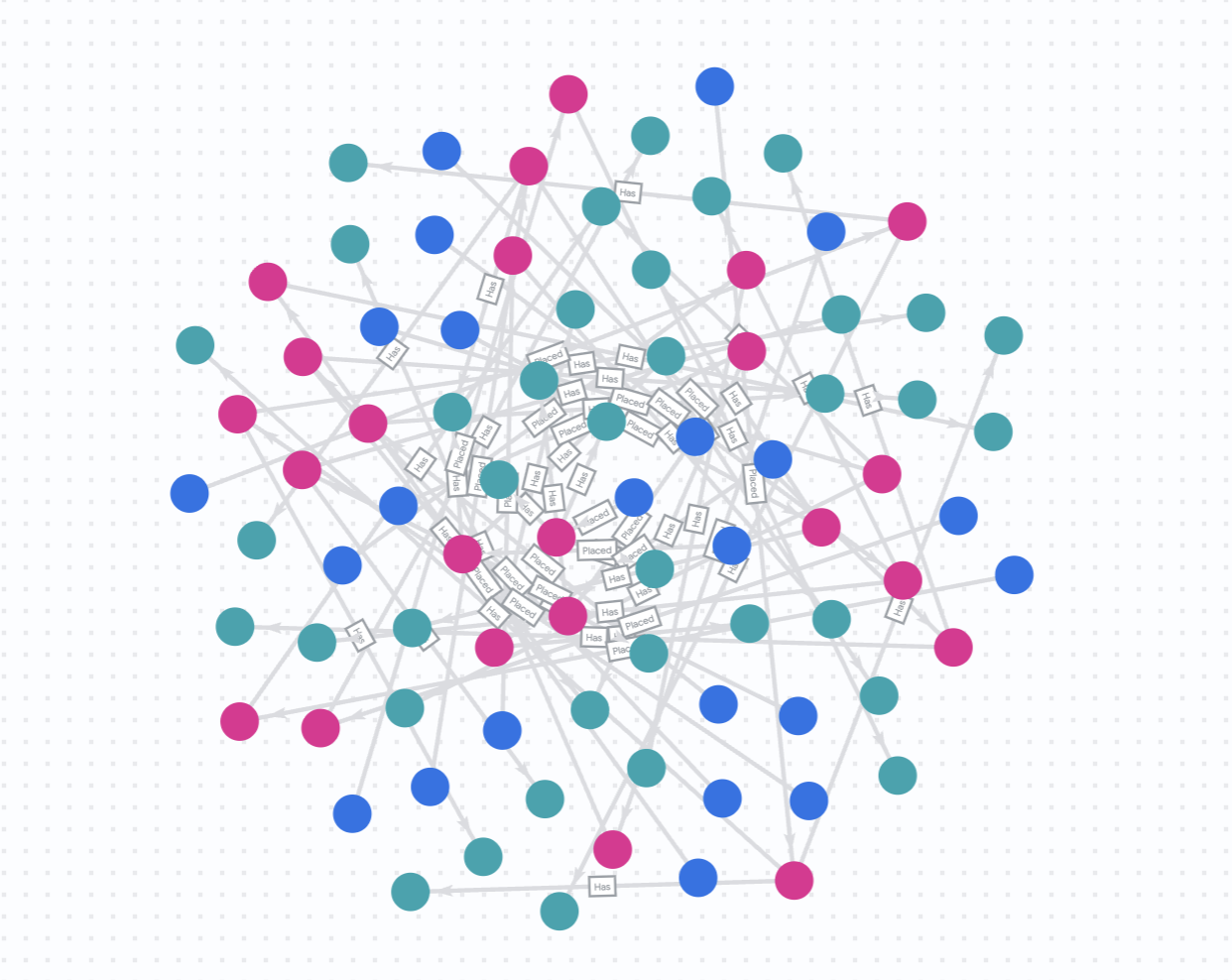

6. 以視覺化方式呈現所有顧客的購買記錄

在本程式碼研究室的視覺化和建議部分，我們將使用 BigQuery Studio 中的原生圖表視覺化功能。這樣我們就能輕鬆查看圖表結果。

或者，您也可以使用 IPython Magics 在 BigQuery Graph Notebook 中以視覺化方式呈現資料。新增 %%bigquery 魔法指令和 TO_JSON 函式後，即可如後續章節所示，將結果視覺化。

假設 Cymbal Pets 想要取得所有顧客的 360 度視覺化資料，以及他們在特定時間範圍內進行的購買交易。

在新的 BigQuery Studio 分頁中執行下列指令：

GRAPH cymbal_pets_demo.PetsOrderGraph
  # finds the customer node and then finds all
  # the Orders nodes that are connected to that customer through the
  # Placed relationship
  MATCH (customer:Customer)-[placed:Placed]->(ordr:Orders)-[has:Has]->(product:Products)
  # filters the Orders nodes to only include those where the
  # order_date is within the last 3 months.
  WHERE ordr.order_date >= date('2024-11-27')
  # # This line finds all the Products nodes that are connected to the
  # # filtered Orders nodes through the Has relationship.
  MATCH p=(customer:Customer)-[placed:Placed]->(ordr:Orders)-[has:Has]->(product:Products)
  LIMIT 40
  RETURN
    TO_JSON(p) as paths

有了 BigQuery Graph，您不必使用複雜的 JOIN 語法，就能比對多個資料表中的模式。

如要以圖表呈現結果，請在「查詢結果」窗格中按一下「圖表」。

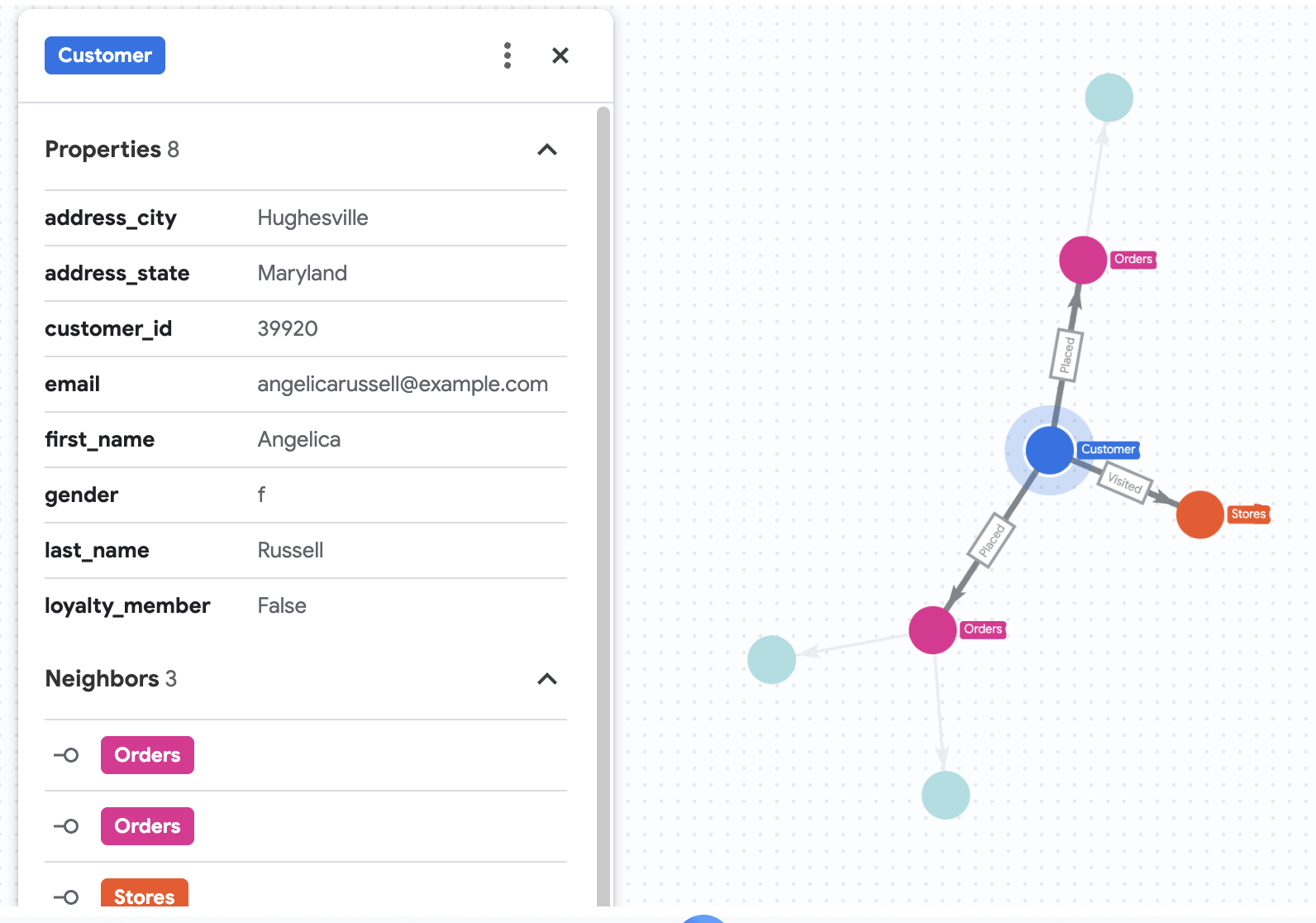

7. 以視覺化方式呈現 Angelica 的購買記錄

假設 Cymbal Pets 想要深入瞭解名為 Angelica Russell 的顧客。他們想分析 Angelica 在過去 3 個月內購買的產品，以及顧客造訪的商店。

雖然這個特定情境可以使用傳統的關聯式聯結達成，但我們在此使用 BigQuery 圖表，示範基本的圖表概念和語法，以視覺化方式呈現複雜的關係分析。

GRAPH cymbal_pets_demo.PetsOrderGraph
  # finds the customer node with the name "Angelica Russell" and then finds all
  # the Orders nodes that are connected to that customer through the
  # Placed relationship and all the Products nodes that are connected to the
  # filtered Orders nodes through the Has relationship.
   MATCH p=(customer:Customer {first_name: 'Angelica', last_name: 'Russell'})-[placed:Placed]->(ordr:Orders)-[has:Has]->(product:Products)
  # filters the Orders nodes to only include those where the
  # order_date is within the last 3 months.
  WHERE ordr.order_date >= date('2024-11-27')
  # finds the Stores nodes where Angelica placed order from
  MATCH p2=(customer)-[visited:Visited]->(store:Stores)
  RETURN
    TO_JSON(p) as path, TO_JSON(p2) as path2

8. 使用向量搜尋功能推薦產品

Cymbal Pets 想根據 Angelica 最近購買的產品，向她推薦其他產品。我們可以運用向量搜尋，找出與她過往購買產品的嵌入項目相似的產品。

在新的 Colab 儲存格中執行下列 SQL 指令碼。這個指令碼：

1. 識別 Angelica 最近購買的產品。
2. 使用 VECTOR_SEARCH 從 products 表格中找出前 4 項類似產品。

注意：這個步驟假設您已執行 AI.GENERATE_EMBEDDINGS，在產品資料表中建立嵌入項目資料欄。

DECLARE products_bought_by_angelica ARRAY<INT64>;

-- 1. Get IDs of products bought by Angelica
SET products_bought_by_angelica = (
  SELECT ARRAY_AGG(product_id) FROM
   GRAPH_TABLE(
    cymbal_pets_demo.PetsOrderGraph
      MATCH (c:Customer {first_name: 'Angelica', last_name: 'Russell'})-[placed:Placed]->(o:Orders)
      WHERE o.order_date >= date('2024-11-27')
      MATCH (o)-[has_edge:Has]->(p:Products)
      RETURN DISTINCT p.product_id as product_id
  ));

-- 2. Find similar products using vector search
SELECT
  query.product_name as AngelicaBought,
  base.product_name as RecommendedProducts,
  base.category
FROM
  VECTOR_SEARCH(
    TABLE cymbal_pets_demo.products,
    'embedding',
    (SELECT * FROM cymbal_pets_demo.products
     WHERE product_id IN UNNEST(products_bought_by_angelica)),
    'embedding',
    top_k => 4)
WHERE query.product_name <> base.product_name;

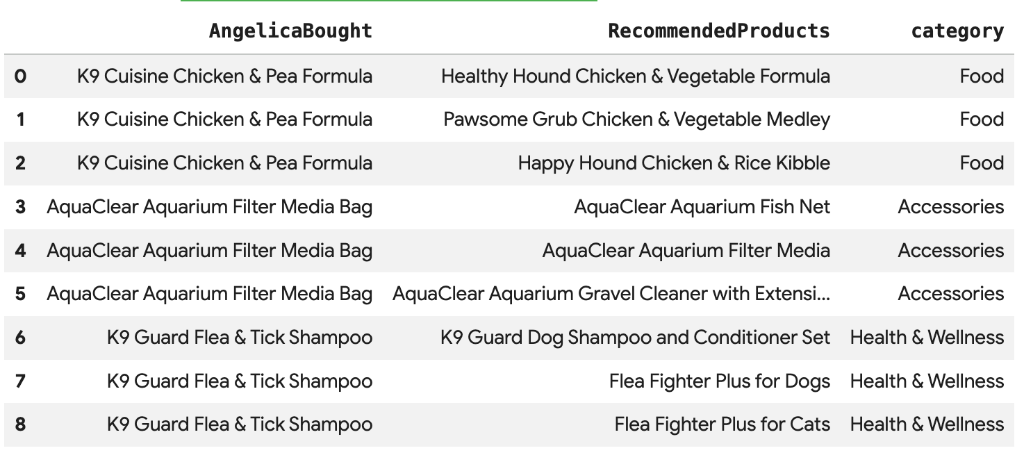

畫面上應會顯示與 Angelica 購買商品語意相似的建議產品清單。

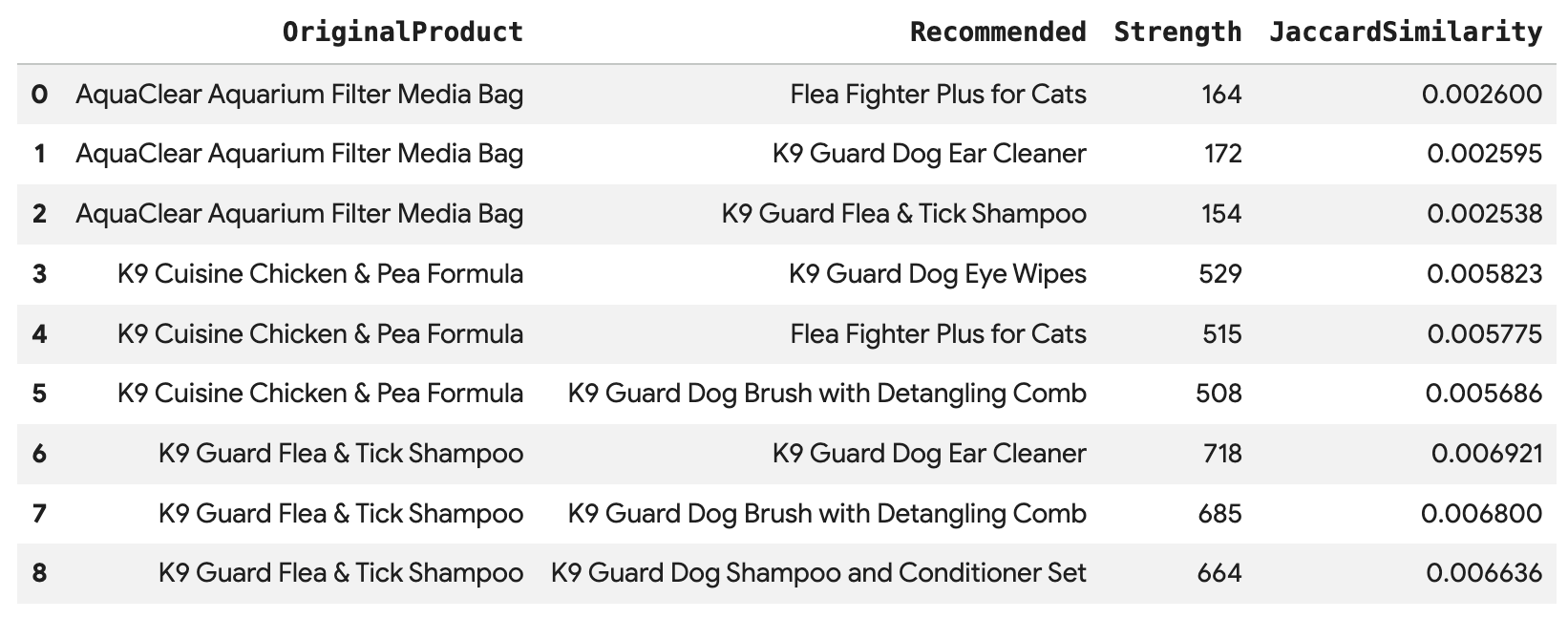

9. 使用「一起購買」和 Jaccard 相似度進行推薦

另一項強大的推薦技術是「協同過濾」，也就是推薦其他使用者經常一起購買的產品。

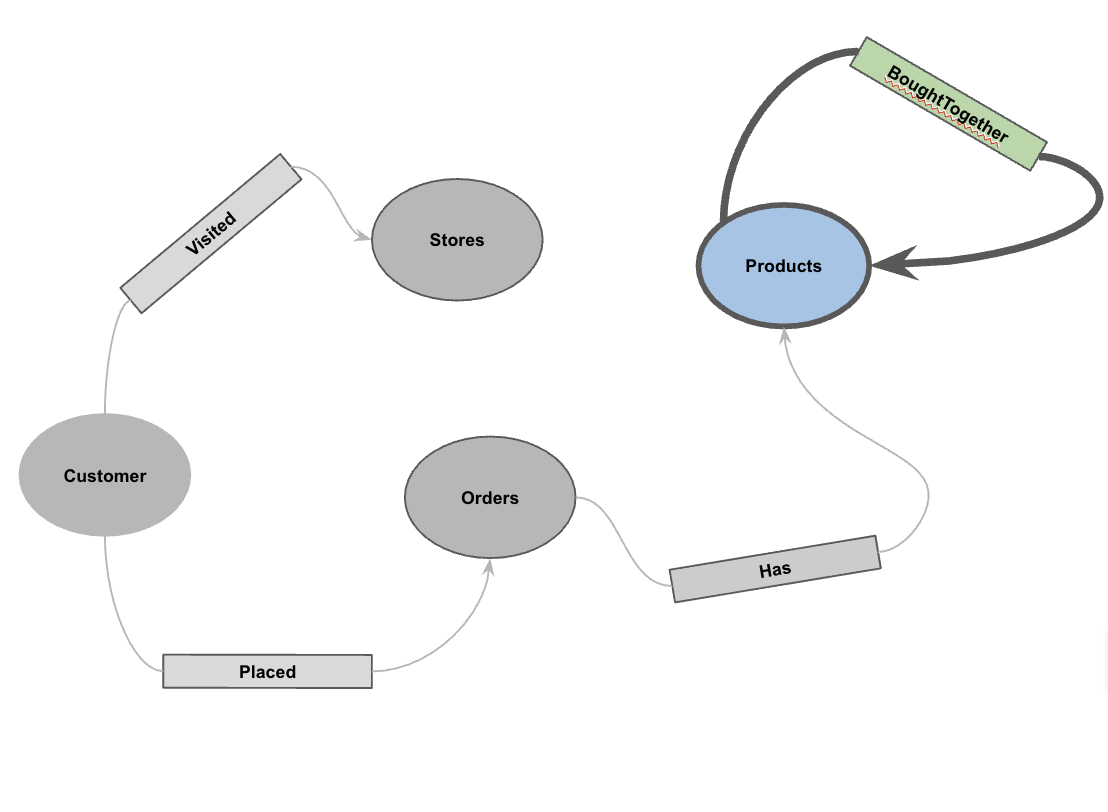

我們可以從顧客到他們購買的產品，再到購買這些產品的其他顧客，最後到這些顧客購買的其他產品，遍歷整個圖表來找出這些產品。

運用 Jaccard 相似度克服熱門度偏誤

雖然共同購買次數原始資料很有用，但可能會偏向熱門產品。熱門產品可能只是偶然與許多項目一起購買。

Jaccard 相似度會將共同購買次數正規化，讓推薦內容更進一步。這項指標會測量兩組之間的相似度 (在本例中，是包含各項產品的訂單組)。

Jaccard 相似度公式如下：

地點：

• A 交集 B 是指同時包含產品 A 和產品 B 的訂單數量 (共同購買次數)。
• A 是指包含產品 A 的訂單總數。
• B 是包含產品 B 的訂單總數。

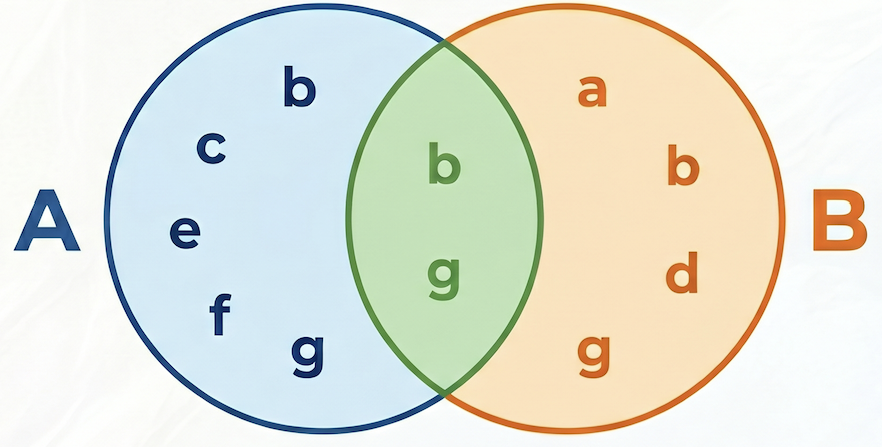

在以下範例中，集合 A = {b,c,e,f,g}，集合 B = {a,d,b,g}，兩者的交集 A⋂B = {b,g}，聯集 A⋃B = {a,b,c,d,e,f,g}，因此 A 和 B 之間的 Jaccard 相似度為 2 / 7 = 0.285714

候選人生成和重新排序

在處理大量資料集的實際推薦系統中，計算所有可能產品配對的複雜相似度分數 (例如 Jaccard) 通常不切實際。常見的做法是採用兩階段式方法：

1. 候選項目生成：使用簡單快速的指標 (例如原始共同購買次數)，篩選搜尋空間並找出可管理數量的候選項目 (例如前 10 名)。
2. 重新排序：套用更精確但運算量較大的指標 (例如 Jaccard 相似度)，為一小組候選項目排序，並選取最終的熱門推薦項目。

在本程式碼研究室中，我們將遵循下列模式：

• 第 1 階段：根據原始共同購買次數，執行查詢找出每項產品共同購買次數前 10 名的產品，並將這些產品儲存在表格中。
• 第 2 階段：使用圖形查詢擷取這些候選項目，依據 Jaccard 相似度排序，並傳回前 3 個項目。

[!WARNING] 缺點：在第 1 階段依原始計數篩選時，我們可能會失去高特定性但低頻率的共同購買「喚回」。如果某產品與其他產品極為相似，但兩者都很少被購買，該產品可能不會進入前 10 名候選名單，因此錯失良機。

執行下列查詢，計算原始共同購買次數和 Jaccard 相似度，並依原始次數儲存前 10 名候選項目：

CREATE OR REPLACE TABLE cymbal_pets_demo.co_related_products_for_angelica AS
-- Calculate the total number of orders for each product
WITH ProductOrderCounts AS (
    SELECT product_id, COUNT(DISTINCT order_id) as total_count
    FROM cymbal_pets_demo.order_items
    GROUP BY product_id
),
-- Calculate the intersection of each product pairs
CoPurchases AS (
    SELECT
        angelicaProduct.product_id AS angelica_product_id,
        otherProduct.product_id AS other_product_id,
        count(DISTINCT otherOrder.order_id) AS co_purchase_count
    FROM
        GRAPH_TABLE (cymbal_pets_demo.PetsOrderGraph
          MATCH (angelica:Customer {first_name: 'Angelica', last_name: 'Russell'})-[:Placed]->(o:Orders)-[:Has]->(angelicaProduct:Products)
          WHERE o.order_date >= date('2024-11-27')
          WITH angelica, angelicaProduct
          MATCH (otherCustomer:Customer)-[:Placed]->(otherOrder:Orders)-[:Has]->(angelicaProduct)
          WHERE otherCustomer <> angelica
          WITH angelicaProduct, otherOrder
          MATCH (otherOrder)-[:HAS]->(otherProduct:Products)
          WHERE angelicaProduct <> otherProduct
          RETURN angelicaProduct, otherProduct, otherOrder
        )
    GROUP BY
        angelicaProduct.product_id, otherProduct.product_id
)
SELECT * FROM (
    SELECT
        cp.angelica_product_id,
        cp.other_product_id,
        cp.co_purchase_count,
        -- The Jaccard calculation, which is the intersection of A and B divided by (A + B - intersection)
        SAFE_DIVIDE(cp.co_purchase_count, (poc1.total_count + poc2.total_count - cp.co_purchase_count)) AS jaccard_similarity,
        ROW_NUMBER() OVER (PARTITION BY cp.angelica_product_id ORDER BY cp.co_purchase_count DESC) AS rn
    FROM CoPurchases cp
    JOIN ProductOrderCounts poc1 ON cp.angelica_product_id = poc1.product_id
    JOIN ProductOrderCounts poc2 ON cp.other_product_id = poc2.product_id
)
WHERE rn <= 10;

執行這項查詢，直接透過 BoughtTogether 邊緣連結，針對 Angelica 的每筆購買交易推薦前 3 大產品，並顯示共同購買次數和 Jaccard 相似度：

SELECT * FROM GRAPH_TABLE(
  cymbal_pets_demo.PetsOrderGraph
  MATCH (customer:Customer {first_name: 'Angelica', last_name: 'Russell'})-[placed:Placed]->(ordr:Orders)
  WHERE ordr.order_date >= date('2024-11-27')
  MATCH (ordr)-[has:Has]->(product:Products)
  MATCH (product)-[bought_together:BoughtTogether]->(recommended_product:Products)
  RETURN
    product.product_name AS OriginalProduct,
    recommended_product.product_name AS Recommended,
    bought_together.co_purchase_count AS Strength,
    bought_together.jaccard_similarity AS JaccardSimilarity
)
-- Rank product recommendations by Jaccard Similarity
QUALIFY ROW_NUMBER() OVER (PARTITION BY OriginalProduct ORDER BY JaccardSimilarity DESC) <= 3
ORDER BY OriginalProduct;

這項查詢會從「Customer」>「Order」>「Product」>「(BoughtTogether)」>「Recommended Product」進行遍歷，根據集體購買行為顯示建議，並擷取相似度分數。

10. 清理

如要避免系統持續向您的 Google Cloud 帳戶收取費用，請刪除本程式碼研究室建立的資源。

刪除資料集和所有資料表：

DROP SCHEMA IF EXISTS cymbal_pets_demo CASCADE;

如果您是為這個程式碼研究室建立新專案，也可以刪除該專案：

gcloud projects delete $PROJECT_ID

11. 恭喜

恭喜！您已使用 BigQuery Graph 成功建構 360 度全方位客戶視圖和推薦引擎。

目前所學內容

• 如何在 BigQuery 中建立屬性圖。
• 如何將資料載入圖形節點和邊。
• 如何使用 GRAPH_TABLE 和 MATCH 查詢圖形模式。
• 如何結合圖表查詢與向量搜尋，取得混合建議。

後續步驟

• 請參閱 BigQuery 圖表說明文件。
• 進一步瞭解 BigQuery 的向量搜尋功能。
