搭載 TPU 的 GKE Autopilot 叢集、GKE 管理的 DRANET 和 Gemma 4

1. 總覽

本實驗室將介紹可用於執行 AI 工作負載的 AI 基礎架構，您將使用下列項目：

Google Kubernetes Engine (GKE)：基礎容器調度管理平台。

GKE 管理的 DRANET - 動態資源分配網路，可直接將高速互連結構指派給 TPU Pod。

Tensor Processing Unit (TPU)：Google 專為加速 AI 工作負載打造的晶片。

如要設定，您將部署自訂 VPC 和 Autopilot GKE 叢集。如要啟用代管 DRANET，請建立 ComputeClass 和 Resource Claim Template。接著，您會部署使用 vLLM、Hugging Face、ComputeClass 和資源聲明範本 的工作負載。最後，您將測試網路設定，以及與 Gemma 4 模型的連線。

設定會使用 Terraform、gcloud 和 kubectl 的組合。

在本實驗室中，您將瞭解如何執行下列工作：

• 設定虛擬私有雲網路
• 設定 GKE Autopilot 叢集
• 建立 ComputeClass 和 ResourceClaimTemplate。
• 透過 Hugging Face 建立部署作業，執行 TPU、vLLM、監控和 Gemma 4
• 測試與 LLM 的連線

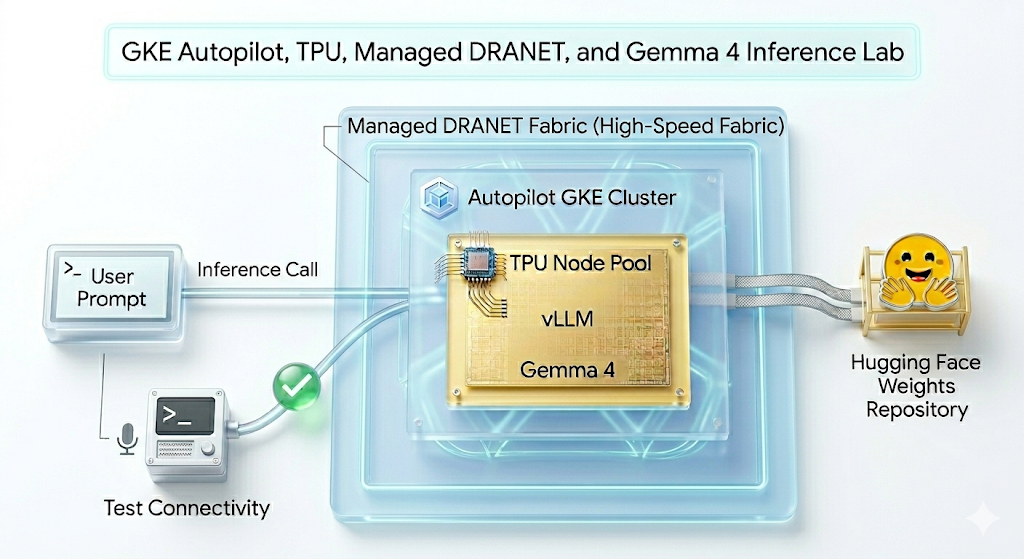

在本實驗室中，您將建立下列模式。

圖 1.

2. 設定 Google Cloud 服務

自修實驗室環境設定

1. 登入 Google Cloud 控制台，然後建立新專案或重複使用現有專案。如果沒有 Gmail 或 Google Workspace 帳戶，請先建立帳戶。

• 專案名稱是這個專案參與者的顯示名稱。這是 Google API 未使用的字元字串。你隨時可以更新。
• 專案 ID 在所有 Google Cloud 專案中都是專屬 ID，而且不可變更 (設定後就無法變更)。Cloud Console 會自動產生專屬字串，通常您不需要在意這個字串。在大多數程式碼研究室中，您需要參照專案 ID (通常會標示為 PROJECT_ID)。如果您不喜歡產生的 ID，可以產生另一個隨機 ID。或者，您也可以嘗試使用自己的 ID，看看是否可用。完成這個步驟後，ID 就無法變更，而且會在專案期間保持不變。
• 請注意，部分 API 會使用第三個值，也就是「專案編號」。如要進一步瞭解這三個值，請參閱說明文件。

注意：專案 ID 是全域專屬 ID，選取後其他人就無法使用。只有您能使用該 ID。即使刪除專案，該 ID 也無法再次使用

注意：如果您使用 Gmail 帳戶，可以將預設位置設為「沒有機構」。如果您使用 Google Workspace 帳戶，請選擇適合貴機構的位置。

2. 接著，您需要在 Cloud 控制台中啟用帳單，才能使用 Cloud 資源/API。完成這個程式碼研究室的費用不高，甚至可能完全免費。如要關閉資源，避免在本教學課程結束後繼續產生費用，請刪除您建立的資源或專案。Google Cloud 新使用者可參加價值$300 美元的免費試用計畫。

啟動 Cloud Shell

雖然可以透過筆電遠端操作 Google Cloud，但在本程式碼研究室中，您將使用 Google Cloud Shell，這是可在雲端執行的指令列環境。

在 Google Cloud 控制台中，點選右上角工具列的 Cloud Shell 圖示：

佈建並連線至環境的作業，應該很快就能完成。完成後，您應該會看到如下的內容：

這部虛擬機器搭載各種您需要的開發工具，而且主目錄提供 5 GB 的永久儲存空間。此外，這部虛擬機器可在 Google Cloud 運作，大幅提升網路效能並強化驗證功能。您可以在瀏覽器中完成本程式碼研究室的所有工作，不需安裝任何軟體。

3. 使用 Terraform 設定環境

如要完成這個實驗室，您必須有權存取 TPU。使用的確切版本為 TPU v6e。

• 請按照 TPU 計畫文件啟用 TPU 配額，取得存取權。
• 我們使用的小型部署作業需要 4 個 TPU v6e 晶片 (也就是單一區域中的 2x2 切片)。ct6e-standard-4t)
• Hugging Face 權杖：下載 Gemma 模型權重時，需要存取權杖

我們會建立含有防火牆規則的自訂虛擬私有雲、子網路，然後建立自動駕駛叢集。開啟 Cloud 控制台，然後選取要使用的專案。

1. 開啟控制台右上方的 Cloud Shell，確認 Cloud Shell 中顯示正確的專案 ID，並確認允許存取的任何提示。
2. 建立名為 gke-auto-tpu 的資料夾，然後移至該資料夾

mkdir -p gke-auto-tpu && cd gke-auto-tpu
export PROJECT_ID=$(gcloud config get-value project)
echo $PROJECT_ID

3. 現在新增一些設定檔。這些檔案會建立下列 terraform.tfvars、variables.tf、net.tf 檔案。

cat << EOF > terraform.tfvars
project_id = "${PROJECT_ID}"
EOF

cat << 'EOF' > variables.tf
variable "project_id" {
  type = string
}

variable "region" {
  type    = string
  default = "us-east5"
}

variable "network_name" {
  type    = string
  default = "tpu-gke-vpc"
}

variable "subnet_name" {
  type    = string
  default = "tpu-sub1"
}

variable "cluster_name" {
  type    = string
  default = "tpu-auto-dra-cluster"
}
EOF

cat << 'EOF' > net.tf
terraform {
  required_version = ">= 1.5.0"
  required_providers {
    google = {
      source  = "hashicorp/google"
      version = "~> 7.32.0"
    }
  }
}

provider "google" {
  project = var.project_id
  region  = var.region
}

resource "google_compute_network" "tpu_vpc" {
  project                 = var.project_id
  name                    = var.network_name
  auto_create_subnetworks = false
  mtu                     = 8896
}

resource "google_compute_subnetwork" "tpu_subnet" {
  project       = var.project_id
  name          = var.subnet_name
  ip_cidr_range = "192.168.100.0/24"
  region        = var.region
  network       = google_compute_network.tpu_vpc.id
}

resource "google_compute_firewall" "allow_ssh" {
  project     = var.project_id
  name        = "${var.network_name}-allow-ssh"
  network     = google_compute_network.tpu_vpc.id
  direction   = "INGRESS"
  priority    = 1000

  allow {
    protocol = "tcp"
    ports    = ["22"]
  }

  source_ranges = ["0.0.0.0/0"]
}

resource "google_compute_firewall" "allow_internal" {
  project     = var.project_id
  name        = "${var.network_name}-allow-internal"
  network     = google_compute_network.tpu_vpc.id
  direction   = "INGRESS"
  priority    = 1000

  allow {
    protocol = "all"
  }

  source_ranges = ["172.16.0.0/12", "192.168.0.0/16"]
}

resource "google_container_cluster" "tpu_autopilot" {
  project  = var.project_id
  name     = var.cluster_name
  location = var.region

  enable_autopilot = true

  network    = google_compute_network.tpu_vpc.id
  subnetwork = google_compute_subnetwork.tpu_subnet.id

  release_channel {
    channel = "RAPID"
  }

  ip_allocation_policy {}

  deletion_protection = false
}
EOF

terraform.tfvars 檔案會自動擷取並插入有效的 Google Cloud 專案 ID，因此您不必在部署期間手動傳遞該 ID。

variables.tf 檔案會新增專案名稱、區域、網路、子網路和叢集名稱資訊。附註：請使用您有 TPU 配額的區域，更新變數「region」，預設值為「us-east5」。詳情請參閱「在 GKE 中驗證 TPU 可用性」一文。

net.tf 檔案會新增相關供應商，以支援 Terraform、專案中具有區域子網路的新自訂 VPC、防火牆規則，並在搶鮮版發布管道中佈建 GKE Autopilot 叢集。

4. 請確認您位於 gke-auto-tpu 目錄中，然後執行下列指令：
   terraform init 初始化工作目錄。這是第一個步驟，會下載指定設定所需的供應商。
   terraform plan -out 產生執行計畫，顯示 Terraform 將採取哪些動作來部署基礎架構。-out 可讓您將執行計畫儲存至具名的二進位檔。您可以在不進行任何變更的情況下，查看會發生什麼情況。
   terraform apply 執行更新。

terraform init
terraform plan -out vpc

5. 現在請在執行 terraform apply 後執行部署作業，由於您要套用已儲存的執行計畫，系統會立即執行，不會提示您確認 (這可能需要 6 到 10 分鐘)

terraform apply vpc

6. 驗證設定

echo -e "\n=== Verifying GKE Autopilot Cluster ==="
gcloud container clusters list --filter="name:tpu-auto-dra-cluster" --project=$PROJECT_ID

echo -e "\n=== Verifying VPC Network ==="
gcloud compute networks list --filter="name:tpu-gke-vpc" --project=$PROJECT_ID

echo -e "\n=== Verifying Subnetwork ==="
gcloud compute networks subnets list --filter="name:tpu-sub1" --project=$PROJECT_ID

echo -e "\n=== Verifying Firewall Rules ==="
gcloud compute firewall-rules list --filter="name~tpu-gke-vpc-allow" --project=$PROJECT_ID

完成設定後，請務必進行驗證。

4. 建立運算類別和資源宣告範本

我們需要建立自訂 ComputeClass 資源，定義節點集區的設定。在本例中，我們將使用 TPU v6e 晶片 (ct6e-standard-4t)) 和代管 DRANET 網路。

1. 連線至您建立的叢集。(附註：請將區域變更為您部署叢集的區域。)

gcloud container clusters get-credentials tpu-auto-dra-cluster --region us-east5 --project=$PROJECT_ID

2. 請確認您位於 gke-auto-tpu 目錄中，然後執行下列指令。這會建立 ComputeClass 資訊清單。請注意，如果您使用其他區域，則需要將區域資訊變更為叢集區域內的區域

cat << 'EOF' > computeclass.yaml
apiVersion: cloud.google.com/v1
kind: ComputeClass
metadata:
  name: dranet-auto
spec:
  nodePoolAutoCreation:
    enabled: true
  nodePoolConfig:
    dra:
      networking:
        enabled: true
  priorities:
  - tpu:
      type: tpu-v6e-slice
      count: 4
      topology: "2x2"
    acceleratorNetworkProfile: auto
    location:
      zones:
      - us-east5-b
EOF

3. 現在請建立 ComputeClass。

kubectl apply -f computeclass.yaml

kubectl describe computeclass dranet-auto

4. 在 gke-auto-tpu 目錄中執行下列指令。這會建立支援非 RDMA 網路裝置的 ResourceClaimTemplate 資訊清單。

cat << 'EOF' > resourceclaimtpu.yaml
apiVersion: resource.k8s.io/v1
kind: ResourceClaimTemplate
metadata:
  name: all-netdev
spec:
  spec:
    devices:
      requests:
      - name: req-netdev
        exactly:
          deviceClassName: netdev.google.com
          allocationMode: All
EOF

5. 現在建立 ResourceClaimTemplate。

kubectl apply -f resourceclaimtpu.yaml

kubectl describe resourceclaimtemplate all-netdev

設定完成後，請驗證設定

建立密鑰

1. 本實驗室使用 google/gemma-4-31B-it ，因此您需要建立 HF 權杖。請將下方的 YOUR_ACTUAL_HUGGING_FACE_TOKEN 替換為實際權杖。

export HF_TOKEN="YOUR_ACTUAL_HUGGING_FACE_TOKEN"

2. 確認您位於 gke-auto-tpu 目錄，然後執行下列指令。

kubectl create secret generic hf-secret --from-literal=hf_token=${HF_TOKEN}

kubectl get secrets hf-secret

5. 部署工作負載 vLLM 和 Gemma

這項設定會使用 ComputeClass 自動佈建所需的硬體和網路 (TPU v6e 和代管 DRANET)。它會使用 ResourceClaimTemplate 定義藍圖，要求存取該高速網路，並使用部署作業將兩者繫結在一起，在每個 Pod 擴充時，為其產生個別的網路聲明。

1. 確認您位於 gke-auto-tpu 目錄，然後執行下列指令。

cat << 'EOF' > gem4-auto-dra-tpu.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: gem4-dra-auto
spec:
  replicas: 1
  selector:
    matchLabels:
      app: gemma4-tpu
  template:
    metadata:
      labels:
        app: gemma4-tpu
        ai.gke.io/model: gemma-4-31b-it
        ai.gke.io/inference-server: vllm-tpu
    spec:
      dnsPolicy: Default
      resourceClaims:
      - name: netdev-claim
        resourceClaimTemplateName: all-netdev
      containers:
      - name: vllm-tpu-inference
        image: vllm/vllm-tpu:latest
        resources:
          requests:
            cpu: "30"
            memory: "240Gi"
            ephemeral-storage: "100Gi"
            google.com/tpu: "4"
          limits:
            cpu: "30"
            memory: "240Gi"
            ephemeral-storage: "100Gi"
            google.com/tpu: "4"
          claims:
          - name: netdev-claim
        command: ["python3", "-m", "vllm.entrypoints.openai.api_server"]
        args:
        - --model=$(MODEL_ID)
        - --tensor-parallel-size=4
        - --host=0.0.0.0
        - --port=8000
        - --max-model-len=32768
        - --max-num-batched-tokens=8192
        env:
        - name: MODEL_ID
          value: google/gemma-4-31B-it
        - name: HUGGING_FACE
          valueFrom:
            secretKeyRef:
              name: hf-secret
              key: hf_token
        - name: HF_TOKEN
          valueFrom:
            secretKeyRef:
              name: hf-secret
              key: hf_token
        volumeMounts:
        - mountPath: /dev/shm
          name: dshm
        startupProbe:
          httpGet:
            path: /health
            port: 8000
          failureThreshold: 240
          periodSeconds: 10
        livenessProbe:
          httpGet:
            path: /health
            port: 8000
          periodSeconds: 10
        readinessProbe:
          httpGet:
            path: /health
            port: 8000
          periodSeconds: 5
      volumes:
      - name: dshm
        emptyDir:
          medium: Memory
      nodeSelector:
        cloud.google.com/compute-class: dranet-auto
---
apiVersion: v1
kind: Service
metadata:
  name: gem4-dra-service
spec:
  selector:
    app: gemma4-tpu
  type: ClusterIP
  ports:
    - protocol: TCP
      port: 8000
      targetPort: 8000
---
apiVersion: monitoring.googleapis.com/v1
kind: PodMonitoring
metadata:
  name: gem4-monitoring
spec:
  selector:
    matchLabels:
      app: gemma4-tpu
  endpoints:
  - port: 8000
    path: /metrics
    interval: 30s
EOF

2. 建立部署作業。

kubectl apply -f gem4-auto-dra-tpu.yaml

注意：部署作業會觸發節點擴充事件。GKE Autopilot 會根據 ComputeClass 規格動態佈建新節點，然後將 Pod 排程至這個新硬體。排程完成後，容器會下載 vLLM 映像檔，並從 Hugging Face 提取模型權重。

整個部署程序最多可能需要 30 分鐘。

3. 如要監控完成狀態，請執行下列指令。Pod 會等待節點佈建完成，才能繼續執行，這可能需要 13 分鐘以上。

kubectl get pods

kubectl get deployments

kubectl describe pods -l app=gemma4-tpu

echo "       __|__"
echo "  --@--(_|_)--@--"
echo ""
echo "Waiting for Autopilot to register the TPU node (this takes a few minutes)..."

until kubectl get nodes -l gke.networks.io/accelerator-network-profile=auto -o name | grep -q "node/"; do
  sleep 60
done

echo "TPU Node detected in cluster! Waiting for hardware to provision and become Ready..."

kubectl wait --for=condition=Ready nodes -l gke.networks.io/accelerator-network-profile=auto --timeout=900s

4. 建立節點並排定 Pod 後，您可以執行指令來查看 Pod 的記錄。(附註：你可以新增 **-f** **串流標記**)。如果您在看到字串「the model is ready to serve」時觀看記錄，這項作業最多需要 **15 分鐘以上** 才能完成。(APIServer pid=1) INFO: 169.254.4.6:44290 - "GET /health HTTP/1.1" 200 OK

kubectl logs -l app=gemma4-tpu -f | sed -u '\,"GET /health HTTP/1.1" 200 OK,q'

5. 部署作業完成後，您可以確認高速網路是否已正確附加至 TPU Pod。執行下列指令：

for pod in $(kubectl get pods -l app=gemma4-tpu -o name); do
  echo "=== Checking Networking for $pod ==="
  kubectl exec $pod -- ls /sys/class/net
  echo ""
done

應注意的事項：您應該會看到標準 eth0，以及 eth1 到 ethxx 等額外介面。

這些額外介面會確認高速受管理 DRANET 結構已成功附加至 Pod。

6. 使用 curl 與 AI 模型互動

如要驗證部署的 gemma-4-31B 模型，請從服務設定通訊埠轉送至本機。

1. 在目前的 Cloud Shell 中執行下列指令：

kubectl port-forward service/gem4-dra-service 8000:8000 &

2. 現在，請為同一個專案開啟額外的 Cloud Shell 視窗，然後使用 curl 與模型對話。這項指令會傳送提示，並將輸出內容直接串流至終端機。

time curl -sN http://127.0.0.1:8000/v1/chat/completions \
  -X POST \
  -H "Content-Type: application/json" \
  -d '{
    "model": "google/gemma-4-31B-it",
    "messages": [
      {
        "role": "user",
        "content": "How can GKE help deployment of AI workloads? Provide concise information. Keep the explanation under 300 words."
      }
    ],
    "max_tokens": 1024,
    "temperature": 0.7,
    "stream": true,
    "stream_options": {"include_usage": true}
  }' | grep '^data:' | sed 's/^data: //' | grep -v '\[DONE\]' | jq --unbuffered -j '
    (.choices[0].delta.content // empty),
    if .usage then "\n\n--- Usage ---\nPrompt: \(.usage.prompt_tokens)\nCompletion: \(.usage.completion_tokens)\nTotal: \(.usage.total_tokens)\n" else empty end
  '

3. 查看模型的回覆

您可以變更提示，看看模型如何回應

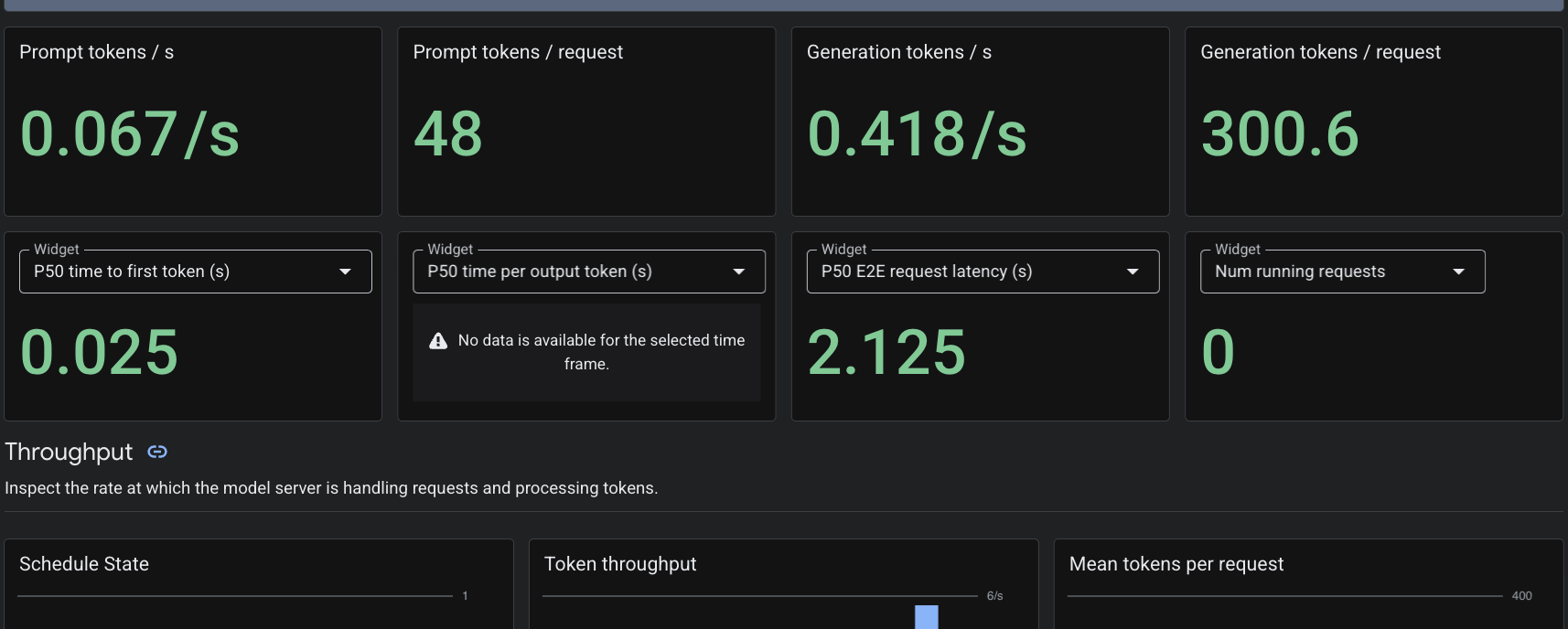

觀測能力

由於我們已套用PodMonitoring自訂資源，Cloud Monitoring 會從 8000 連接埠的 vLLM 容器擷取指標。您可以前往 Google Cloud 控制台 「監控」->「資訊主頁」，以原生方式查看權杖產生延遲時間、佇列長度和 KV 快取用量等指標。

7. 清理

注意：為避免產生不必要的費用，請務必清除環境

1. 執行下列指令，刪除資源。

cd ~/gke-auto-tpu

kubectl delete -f gem4-auto-dra-tpu.yaml
kubectl delete -f resourceclaimtpu.yaml
kubectl delete -f computeclass.yaml
kubectl delete secret hf-secret

2. 使用下列指令清理基礎架構，然後輸入 yes 確認

terraform destroy

8. 恭喜

您已成功在 GKE Autopilot 上部署代管 DRANET 環境、動態佈建 TPU v6e 硬體，並使用 vLLM 提供 310 億個參數的大型 Gemma 4 模型。

使用 GKE Autopilot 時，您可以讓 Kubernetes 處理底層節點佈建和基礎架構管理作業，專心部署 AI 工作負載。
