使用 Antigravity CLI 和 SRE 扩展程序调查 GKE 中断问题，并构建精美的事后分析报告

1. 简介


上次更新日期：2026 年 5 月 13 日

使用 SRE 扩展程序调查 GKE 中断并构建精美的事后分析报告

欢迎参加本次 SRE 研讨会，本研讨会面向希望在 Google Cloud 上试用 SRE 框架的运维人员！

此 Codelab 将引导您完成以下操作：

  1. 安装基于知名开源 microservices-demo 的 GKE 集群。
  2. 通过以不同方式（有些更引人注目，有些更细致入微）中断服务来模拟中断情况。
  3. 安装并使用 Antigravity CLI（或类似的框架）+ SRE 扩展程序，以便进行后续操作。
  4. 调查并希望解决中断问题。
  5. 创建事后总结。
  6. 运用图表制作技巧生成接地气图表，让观看者了解发生了什么以及何时发生。

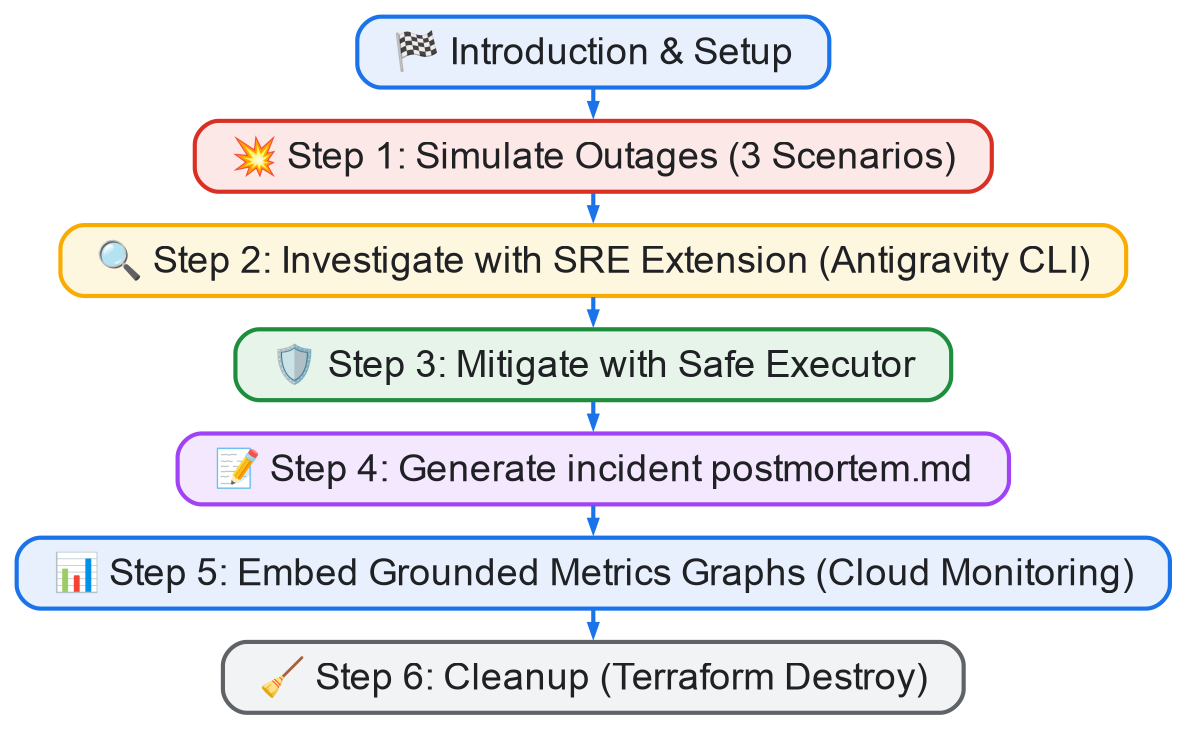

此 Codelab 的分步结构如下：

Codelab 结构图

本工作坊的目标是：

  1. 展示 SRE 扩展程序的各项功能，并向您展示该扩展程序可实现的功能：OneMCP 设置、安全执行器、调查、事后分析生成、图表和 CSV gist。
  2. 教您如何调查自己的 Google Cloud 方案。

里程碑 1：环境设置和中断模拟

此里程碑的目标是在 GKE Autopilot 上设置 Kubernetes 演示应用，安装 Antigravity CLI，并人为触发 GKE 集群中断场景来模拟生产事件。

里程碑 2：使用 SRE 扩展程序进行调查和缓解

在破坏环境后，您将使用配备 SRE 扩展程序的 agentic CLI 工具来系统地发现基础架构、对问题进行分类、实施安全的修复执行模式，并验证集群健康状况。

里程碑 3：事后分析和图表生成

问题解决后，您将生成结构化的突发事件事后分析文档，并使用 GCM (Google Cloud Monitoring) API 拉取实际的指标数据，创建可视化图表来记录中断发生的时间和方式。

构建内容

在此 Codelab 中，您将使用 SRE 扩展程序来调查和修复 GKE 中断问题。您将学习以下内容：

  • 通过网络政策阻塞、有 bug 的 Canary 部署和防火墙规则更新来模拟 GKE 中断。
  • 使用由 SRE 扩展程序提供支持的 CLI 助理对集群中断进行初步诊断。
  • 使用安全执行器模式安全地实现修复步骤。
  • 生成一份全面的事后总结文档。
  • 使用 Google Cloud Monitoring 时间序列查询绘制突发事件指标图表。

学习内容

  • 如何使用 SRE 扩展技能检查 GKE Kubernetes 资源和政策。
  • 如何利用安全执行器模式运行代理建议的命令，并进行适当的风险评估。
  • 如何使用 monitoring-graphs 技能直接从 GCM 生成有事实依据的指标图表。
  • 如何以结构化事后分析格式记录突发事件调查结果。

所需条件

  • 启用了结算功能的 Google Cloud 项目。
  • 命令行工具：gcloud、kubectl、terraform。
  • Antigravity CLI 已在本地或 Cloud Shell 中安装。
  • IDE（例如 vscode、IntelliJ、RubyMine 或 Vim）。

为何要使用 SRE 扩展程序 + Agentic CLI？

生产环境中断节奏快，需要跨多个子系统（Kubernetes 资源、VPC 网络、Cloud Monitoring 指标、IAM 权限）进行关联分析。借助 SRE 扩展程序，智能体 CLI 助手（如 Antigravity CLI）可以充当自主副驾驶，执行预编译的剧本、查询监控图表，并建议安全补救措施，同时让人类操作员参与其中。

2. 准备工作

选择以下选项之一：如果您想在自己的机器上运行此 Codelab，请选择自行设置环境；如果您想完全在云端运行此 Codelab，请选择启动 Cloud Shell。

自定进度的环境设置

  1. 登录 Google Cloud 控制台，然后创建一个新项目或重复使用现有项目。如果您还没有 Gmail 或 Google Workspace 账号，则必须创建一个。


  • 项目名称是此项目参与者的显示名称。它是 Google API 尚未使用的字符串。您可以随时对其进行更新。
  • 项目 ID 在所有 Google Cloud 项目中是唯一的，并且是不可变的（一经设置便无法更改）。Cloud 控制台会自动生成一个唯一字符串；通常情况下，您无需关注该字符串。在大多数 Codelab 中，您都需要引用项目 ID（通常用 PROJECT_ID 标识）。如果您不喜欢生成的 ID，可以再随机生成一个 ID。或者，您也可以尝试自己的项目 ID，看看是否可用。完成此步骤后便无法更改该 ID，并且此 ID 在项目期间会一直保留。
  • 此外，还有第三个值，即部分 API 使用的项目编号，供您参考。如需详细了解所有这三个值，请参阅文档。
  1. 接下来，您需要在 Cloud 控制台中启用结算功能，以便使用 Cloud 资源/API。运行此 Codelab 应该不会产生太多的费用（如果有的话）。若要关闭资源以避免产生超出本教程范围的结算费用，您可以删除自己创建的资源或删除项目。Google Cloud 新用户符合参与 300 美元免费试用计划的条件。

启动 Cloud Shell

虽然可以通过笔记本电脑对 Google Cloud 进行远程操作，但在此 Codelab 中，您将使用 Google Cloud Shell，这是一个在云端运行的命令行环境。

在 Google Cloud 控制台 中，点击右上角工具栏中的 Cloud Shell 图标：

激活 Cloud Shell

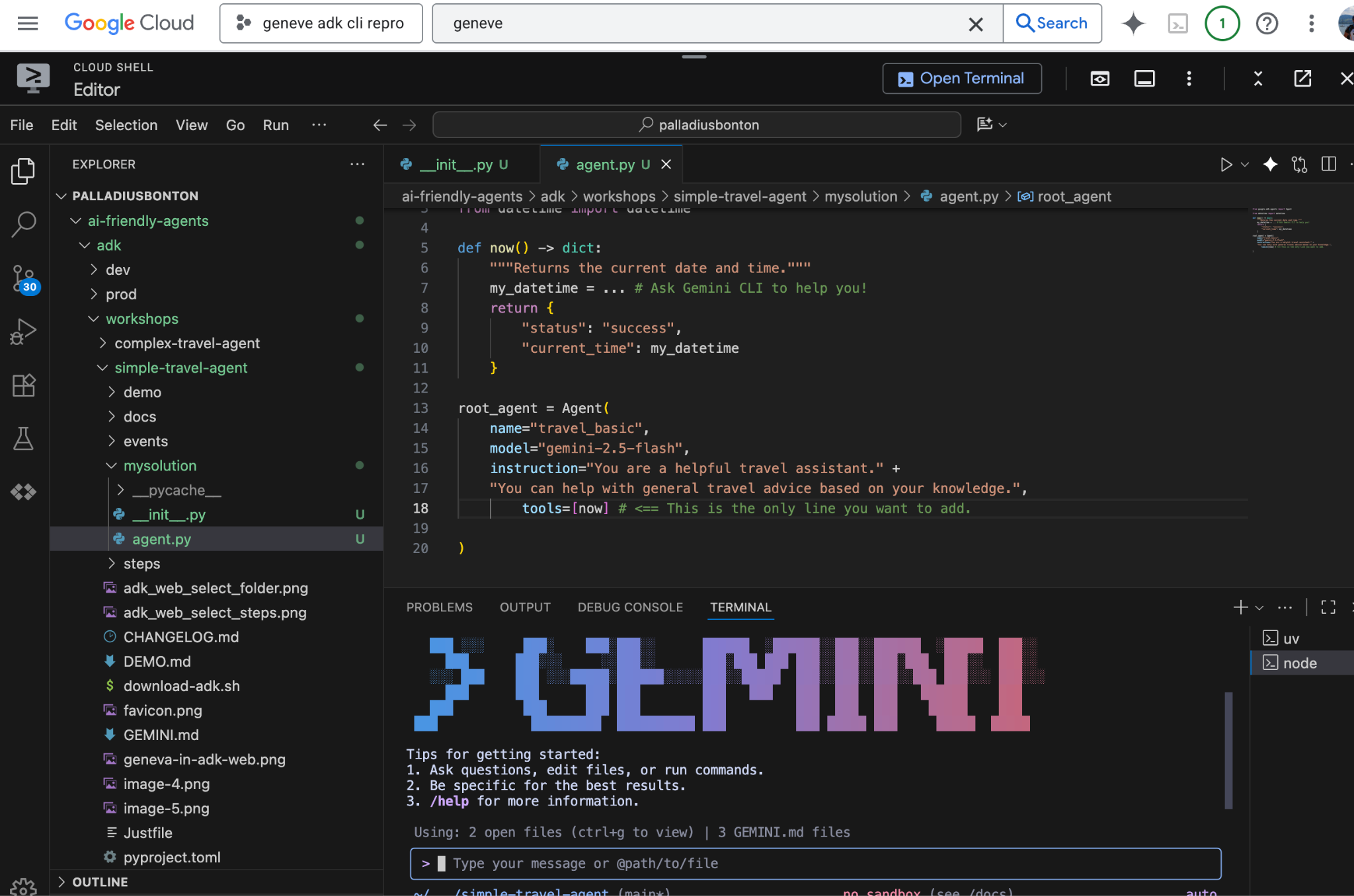

预配和连接到环境应该只需要片刻时间。完成后，您应该会看到如下内容：

Google Cloud Shell 终端的屏幕截图，显示环境已连接

这个虚拟机已加载了您需要的所有开发工具。它提供了一个持久的 5 GB 主目录，并且在 Google Cloud 中运行，大大增强了网络性能和身份验证功能。您在此 Codelab 中的所有工作都可以在浏览器中完成。您无需安装任何程序。

3. 前提条件（安装）

在本教程中，您需要安装：

1. Python 和 uv

python 和 uv（Python 的软件包管理器）。确保您已安装 uv：

$ curl -LsSf https://astral.sh/uv/install.sh | sh

为什么选择 UV？虽然您可以使用自己喜欢的任何 Python 管理器，但使用 uv 可确保您和 Antigravity CLI 的 Python ENV/PATH 设置相同，因此您的 shell 体验将与 Antigravity CLI 的基本相同。如果您使用 virtualenv，例如，Antigravity CLI 将被迫执行“source .env/venv/bin/activate && my-original-command”之类的操作来模拟您的环境。

2. Antigravity CLI (agy)

如需安装官方 Antigravity CLI（即 agy 命令），请打开终端并运行引导安装程序：

对于 macOS 和 Linux：

$ curl -fsSL https://antigravity.google/cli/install.sh | bash

对于 Windows (PowerShell)：

irm https://antigravity.google/cli/install.ps1 | iex

此脚本将动态检测您的操作系统和架构，下载最新编译的

agy

二进制文件，并配置您的 PATH。重新启动终端或重新加载 shell 配置，以使更改生效。


Authentication

您需要 Google AI Studio API 密钥。

导出 API 密钥：

export GEMINI_API_KEY="your-api-key"

使用 gcloud 进行身份验证：

export GOOGLE_CLOUD_PROJECT="YOUR_PROJECT_ID"
export GOOGLE_CLOUD_LOCATION="YOUR_PROJECT_LOCATION"
gcloud auth application-default login

设置工作环境并部署微服务演示应用

我们来克隆 microservices-demo 应用，并通过 Terraform 部署基础架构和应用

此时，您可以打开 IDE（Visual Studio Code、IntelliJ、RubyMine 等）并打开该文件夹。

# 1. Find an empty directory, and download this repo.
git clone https://github.com/GoogleCloudPlatform/microservices-demo.git
cd microservices-demo/terraform

# 2. Update project ID to your gcloud project ID
sed -i 's/<project_id_here>/YOUR_ACTUAL_PROJECT_ID/g' terraform.tfvars

# 3. Deploy the microservices-demo application in GKE autopilot
# If there is a prompt answer yes and continue. This step can take up to 10 mins for provision gke autopilot cluster and deploy microservices-demo application
terraform init
terraform plan
terraform apply

# 4. Verify the IP address of frontend-service to access the online-boutique application
kubectl get service frontend-external | awk '{print $4}'

# 5. Find an empty directory , and download this repo.
git clone https://github.com/palladius/sre-testing-suite.git
cd sre-testing-suite/test-scenarios/microservices-demo-gke/breakage-scenarios

如需测试您的设置，您可以访问 http://[IP 地址] 并加载 online-boutique 应用

为 sre-antigravity-cli-extension 设置工作环境

# 1. Install the SRE Extension plugin globally
git clone https://github.com/gemini-cli-extensions/sre.git ~/.gemini/config/plugins/sre-extension

# 2. Launch the Antigravity CLI (agy)
agy  # This runs the CLI under your current breakage-scenarios folder.
# Login with your corporate or personal account when prompted.

# 3. Within the agy agent prompt, configure your MCP servers and GCP project
Use the gcp-mcp-setup skill to setup my GCP project "<gcp_project_id>" with email jane-doe-sre@credible-company.com

4. 第 1 步：模拟中断（中断场景）

在此步骤中，我们将有意破坏已部署的 GKE 集群，以模拟实际生产环境中的突发事件。您可以选择以下三种方案（也可以依次尝试这三种方案）：

场景 1：结账服务网络阻塞（标准/自动驾驶）

此方案通过应用充当流量“黑洞”的 Kubernetes NetworkPolicy 来模拟前端与结账服务之间的连接中断。

  1. 前往相应方案文件夹：
    cd breakage1-checkout
  2. 触发中断：
    ./break.sh
    这会在 default 命名空间中创建一个名为 update-checkout-from-frontend 的 NetworkPolicy，该政策会拒绝向 checkoutservice 发送的入站流量，除非该流量来自带有标签 app: frontend-checkout-test（不存在）的 pod。
  3. 尝试在 Online Boutique 前端购买商品。结账页面将挂起或显示 HTTP 500 错误。

场景 2：有 bug 的 Canary 版本发布（使用 Istio 的 Autopilot）

此方案模拟了通过 Kubernetes Canary 部署推出有缺陷的前端版本的不良部署。

  1. 前往相应方案文件夹：
    cd ../breakage2-canary
  2. 触发中断：
    ./break.sh
    这会部署一个 Canary 部署 frontend-canary，其环境变量中存在拼写错误：PRODUCT_CATALOG_SERVICE_ADDR 配置为 productcatalogservices:3550 而不是 productcatalogservice:3550。
  3. 加载前端首页。由于 Canary 服务无法解析产品目录，因此偶尔会失败（具体取决于路由权重）。

场景 3：VPC 防火墙集群阻塞

此方案模拟了 VPC 防火墙配置中的错误，该错误会阻止所有入站流量进入 GKE 集群。

  1. 前往相应方案文件夹：
    cd ../breakage3-firewall
  2. 触发中断：
    ./break.sh
    这会创建一个名为 frontend-ingress-v2 的 VPC 级防火墙规则，该规则具有 priority=1 和操作 DENY，用于将入站流量定向到端口 80、443 和 8080。
  3. Online Boutique 网站将完全无法访问，请求将超时。

5. 第 2 步：使用 SRE 扩展程序调查中断问题

现在应用已停止运行，我们来使用 CLI 助理 (Antigravity CLI) 开始调查。

  1. 返回到主要中断情形文件夹，然后启动 CLI 帮助程序：
    cd ..
agy
  2. 让助理执行基础架构发现和诊断检查：
    Investigate my GKE cluster for outages. Are all services healthy?
  3. 智能体的工作内容：
    • 这样可以激活 investigation-entrypoint 和 gcp-playbooks 技能。
    • 它会列出 Kubernetes pod、部署和服务，以找到失败的目标。
    • 它会检查网络政策（对于方案 1）、部署配置（对于方案 2）或防火墙规则（对于方案 3）。
  4. 对于方案 1，代理应报告：🔴 发现事件：名为 update-checkout-from-frontend 的 NetworkPolicy 正在隔离 checkoutservice pod。
  5. 对于情形 2，代理应报告：🔴 已发现问题：部署 frontend-canary 配置了无效的服务端点 productcatalogservices:3550，而不是 productcatalogservice:3550。
  6. 对于方案 3，代理应报告：🔴 发现事件：VPC 防火墙规则 frontend-ingress-v2 正在拒绝端口 80、443 和 8080 上的入站流量。

6. 第 3 步：缓解和修复中断

我们来使用 CLI 的安全执行器模式来解决中断问题。

  1. 让 CLI 助理提出并应用修复方案：
    Propose a fix for the outage and apply it.
  2. Safe Executor 的实际应用：
    • 在执行命令建议之前，SRE 扩展程序会使用 safe-sre-investigator 技能运行安全审核。
    • 它会显示打算运行的确切命令，并评估风险（例如低、中、高）。
    • 对于情形 1，系统会建议：
      kubectl delete networkpolicy update-checkout-from-frontend
    • 对于方案 2，系统将建议：
      kubectl delete deployment frontend-canary
    • 对于方案 3，系统将建议：
      gcloud compute firewall-rules delete frontend-ingress-v2 --quiet
  3. 在 CLI 提示时确认命令执行。
  4. 刷新 Online Boutique 首页，验证网站是否已恢复正常运行且功能齐全。
  5. 在 shell 中，您可以运行相应的场景检查脚本来验证健康状况：
    ./breakage1-checkout/check.sh
# or ./breakage2-canary/check.sh
# or ./breakage3-firewall/check.sh

7. 第 4 步：生成事件事后分析报告

SRE 生命周期的一个重要环节是记录突发事件，以便团队从中学习。让我们使用 postmortem-create 技能自动执行此操作。

  1. 在 CLI 助理中，要求其撰写事后分析文档：
    Create a postmortem for the checkout service network policy outage.
  2. 客服人员会收集以下方面的详细信息：
    • 突发事件的开始时间（从您的 CLI 命令历史记录/日志中检索）。
    • 根本原因（阻塞性 NetworkPolicy）。
    • 为缓解该问题而采取的措施。
  3. 它会在您的工作区中写入一个名为 postmortem.md 的新 Markdown 文件。
  4. 打开 postmortem.md 以查看详细信息。您会看到以下部分：
    • 突发事件摘要
    • 事件时间表
    • 根本原因分析 (RCA)
    • 行动项 / 预防措施

8. 第 5 步：添加基于事实的指标图表

为了使事后分析更加专业，我们需要提供事件的直观证据。我们将使用 monitoring-graphs 技能从 Google Cloud Monitoring (GCM) 中提取时序数据，并生成显示错误峰值的 PNG 图表。

  1. 让 CLI 帮助程序生成图表并将其添加到事后分析中：
    Query GCM for frontend HTTP request error rates over the last 1 hour, generate a line chart, and embed it into postmortem.md.
  2. 深入了解：
    • 代理会调用 monitoring-graphs Python 脚本来查询 Cloud Monitoring。
    • 它会提取指标（例如 kubernetes.io/container/restart_count 或 loadbalancing.googleapis.com/https/request_count）。
    • 它使用 matplotlib 绘制图表，并将其保存为 incident_metrics.png。
    • 它会通过插入图片链接来更新 postmortem.md 文件：
      ![Incident Metric Graph](incident_metrics.png)
  3. 打开生成的 incident_metrics.png 文件，查看图表，其中显示了集群发生故障的确切时刻以及流量恢复正常的确切时刻。

9. 第 6 步：清理

为确保您的 Google Cloud 账号不会产生不必要的费用，我们来清理已部署的基础设施。

  1. 前往 Terraform 文件夹：
    cd ../../microservices-demo/terraform
  2. 运行 destroy 命令：
    terraform destroy -auto-approve
  3. 验证所有 GCP GKE 资源是否已成功删除。

10. 恭喜！

您已完成“GKE 集群中断和中断调查”Codelab！

您学习了以下内容：

  • 已将 10 层 Online Boutique 微服务演示部署到 GKE。
  • 模拟了 3 次真实世界的 SRE 中断（网络政策拒绝、有缺陷的金丝雀发布、VPC 防火墙规则拒绝）。
  • 使用 SRE 扩展程序 for Antigravity CLI 发现并诊断了中断问题。
  • 利用安全执行器模式来审核和执行补救命令。
  • 创建了专业的 Markdown 事后总结。
  • 查询 Cloud Monitoring 指标，以自动生成并嵌入有事实依据的突发事件图。

如需详细了解如何扩展 CLI 代理，请查看 SRE 扩展程序 GitHub 页面。
