OSS Kubernetes auf GCE mit TPUs, DRA für TPU, DRANET (OSS) und Gemma 4

1. Übersicht

In diesem Lab erfahren Sie, wie Sie eine selbstverwaltete KI-Infrastruktur direkt in der Google Compute Engine (GCE) erstellen. Sie starten einen nicht verwalteten Kubernetes-Cluster auf virtuellen Maschinen (einige mit TPUs) mit Terraform und kubeadm und konfigurieren die dynamische Ressourcenzuweisung (Dynamic Resource Allocation, DRA) von Kubernetes mit dem Open-Source-Treiber. Sie arbeiten mit Folgendem:

• Google Compute Engine: Hier werden die Rechenressourcen für das Bootstrapping Ihrer Cluster bereitgestellt.
• TPUs: von Google speziell entwickelte Beschleunigerchips.
• Kubernetes OSS: Software zum manuellen Installieren und Einrichten von Kubernetes
• OSS DRANET – DRA-Netzwerktreiber
• OSS DRA für TPU: DRA-Treiber, die TPUs unterstützen

Zum Konfigurieren der Umgebung stellen Sie mehrere unabhängige VPC-Netzwerke mit jeweils einem eigenen Subnetz bereit. So können Sie Ihre VM-Instanzen mit mehreren Netzwerkschnittstellen (Multi-NIC) bereitstellen und den Verwaltungs-Traffic vom TPU-Hochgeschwindigkeits-Datentraffic trennen.

Als Nächstes installieren Sie den DRA-Google-TPU-Hardwaretreiber und den DRANET-Netzwerktreiber, um die Open-Source-Funktion „Dynamic Resource Allocation“ (DRA) zu aktivieren. Anschließend konfigurieren Sie Kubernetes-DeviceClasses und schreiben ResourceClaimTemplates, um die dynamische Bereitstellung dieser Ressourcen zu verarbeiten.

Schließlich stellen Sie mit Neper eine leistungsstarke Benchmarking-Arbeitslast bereit, um die Jumbo Frame-Netzwerkdatenpfade zwischen Ihren Worker-Knoten zu validieren. Danach führen Sie einen Python-JAX-Test aus, um das zugrunde liegende TPU-Silizium zu validieren. Anschließend stellen Sie vLLM bereit, um das hochmoderne Gemma 4-Modell von Google über Hugging Face mit vollständig isolierter Hardware und Netzwerk-DRA-Ansprüchen bereitzustellen.

Für die Konfigurationen wird eine Kombination aus Terraform, gcloud und kubectl verwendet.

In diesem Lab lernen Sie, wie Sie die folgende Aufgabe ausführen:

• VPC-Netzwerke einrichten
• 3 Knoten in GCE bereitstellen (1 Standardknoten und 2 TPU v6-Knoten)
• Kubernetes booten
• OSS-DRANET und DRA für TPU konfigurieren
• Benchmark-Leistung
• DeviceClasses und ResourceClaimTemplates erstellen
• Netzwerk- und Hardwareleistung benchmarken
• Gemma 4 bereitstellen: Modell mit vLLM und aktiven DRA-Ansprüchen auf TPU v6e-Hardware bereitstellen

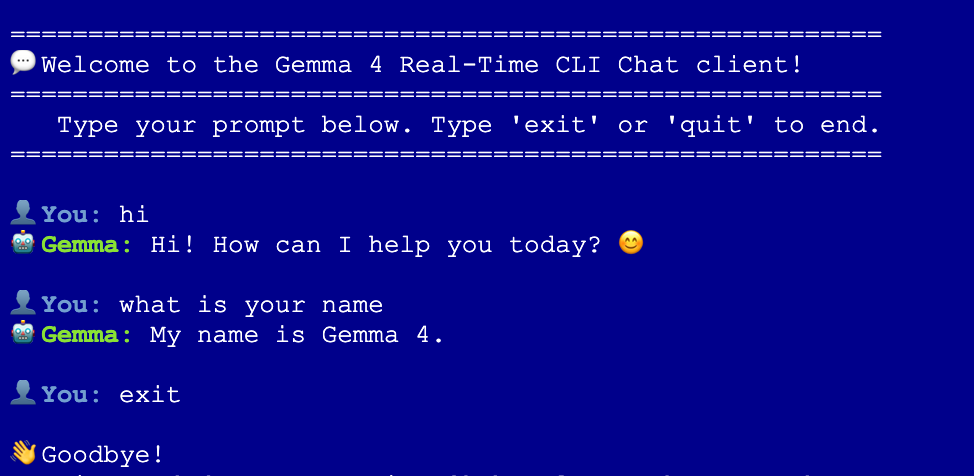

• Verbindung zum LLM testen

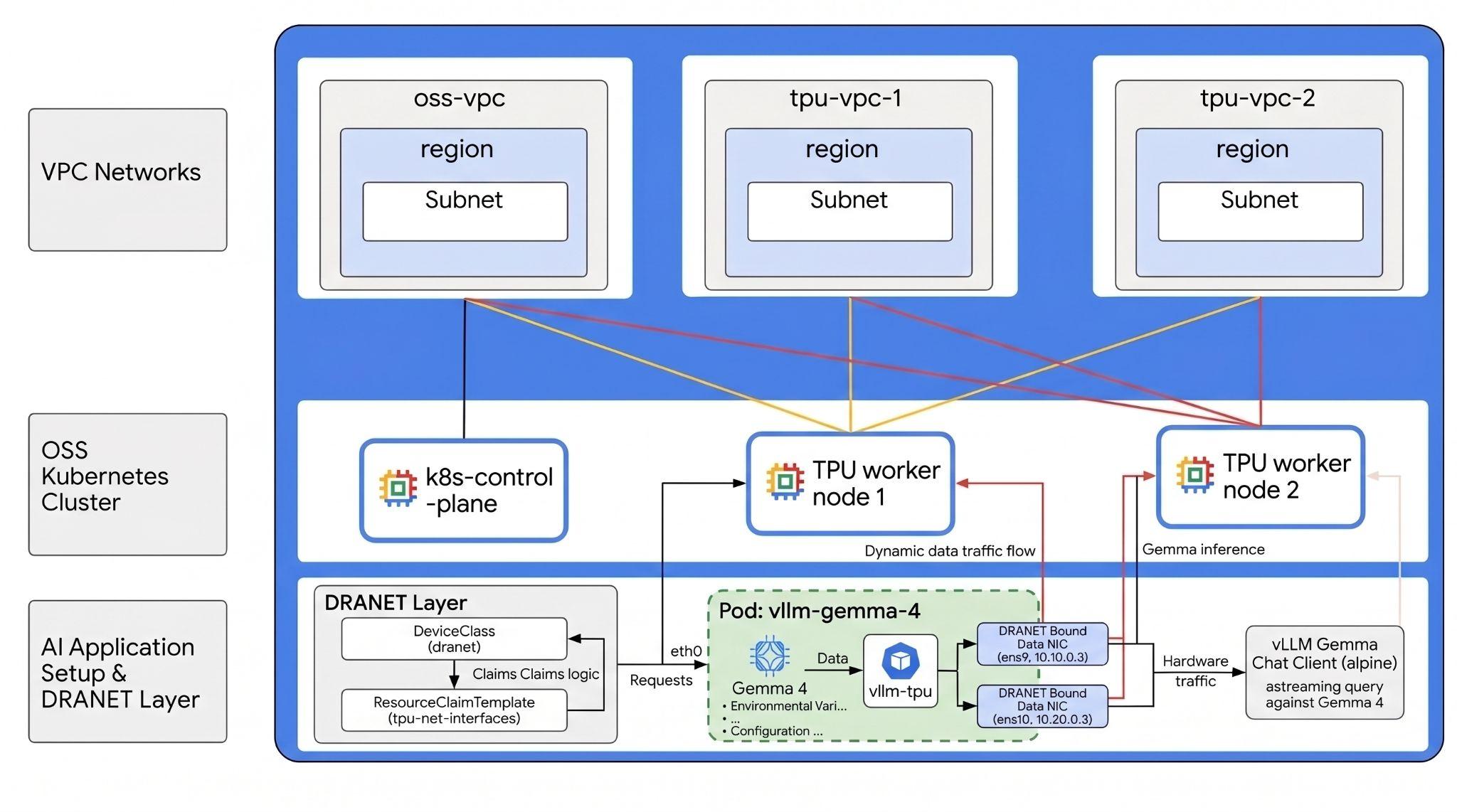

In diesem Lab erstellen Sie das folgende Muster.

Abbildung 1:

2. Google Cloud-Dienste einrichten

Umgebung zum selbstbestimmten Lernen einrichten

1. Melden Sie sich in der Google Cloud Console an und erstellen Sie ein neues Projekt oder verwenden Sie ein vorhandenes. Wenn Sie noch kein Gmail- oder Google Workspace-Konto haben, müssen Sie eines erstellen.

• Der Projektname ist der Anzeigename für die Teilnehmer dieses Projekts. Es handelt sich um einen String, der nicht von Google APIs verwendet wird. Sie können sie jederzeit aktualisieren.
• Die Projekt-ID ist für alle Google Cloud-Projekte eindeutig und unveränderlich (kann nach dem Festlegen nicht mehr geändert werden). In der Cloud Console wird automatisch ein eindeutiger String generiert. Normalerweise ist es nicht wichtig, wie dieser String aussieht. In den meisten Codelabs müssen Sie auf Ihre Projekt-ID verweisen (in der Regel als PROJECT_ID angegeben). Wenn Ihnen die generierte ID nicht gefällt, können Sie eine andere zufällige ID generieren. Alternativ können Sie einen eigenen Namen eingeben und prüfen, ob er verfügbar ist. Sie kann nach diesem Schritt nicht mehr geändert werden und bleibt für die Dauer des Projekts bestehen.
• Zur Information: Es gibt einen dritten Wert, die Projektnummer, die von einigen APIs verwendet wird. Weitere Informationen zu diesen drei Werten

Achtung:Eine Projekt-ID ist global eindeutig und kann nach der Auswahl nicht mehr von anderen verwendet werden. Sie sind der einzige Nutzer dieser ID. Auch wenn ein Projekt gelöscht wird, kann die ID nicht wiederverwendet werden.

Hinweis:Wenn Sie ein Gmail-Konto verwenden, können Sie den Standardspeicherort auf Keine Organisation belassen. Wenn Sie ein Google Workspace-Konto verwenden, wählen Sie einen Standort aus, der für Ihre Organisation sinnvoll ist.

2. Als Nächstes müssen Sie die Abrechnung in der Cloud Console aktivieren, um Cloud-Ressourcen/-APIs zu verwenden. Die Durchführung dieses Codelabs kostet wenig oder gar nichts. Wenn Sie Ressourcen herunterfahren möchten, um Kosten zu vermeiden, die über diese Anleitung hinausgehen, können Sie die erstellten Ressourcen oder das Projekt löschen. Neue Google Cloud-Nutzer können am kostenlosen Testzeitraum mit einem Guthaben von 300 $ teilnehmen.

Cloud Shell starten

Während Sie Google Cloud von Ihrem Laptop aus per Fernzugriff nutzen können, wird in diesem Codelab Google Cloud Shell verwendet, eine Befehlszeilenumgebung, die in der Cloud ausgeführt wird.

Klicken Sie in der Google Cloud Console rechts oben in der Symbolleiste auf das Cloud Shell-Symbol:

Die Bereitstellung und Verbindung mit der Umgebung sollte nur wenige Augenblicke dauern. Anschließend sehen Sie in etwa Folgendes:

Diese virtuelle Maschine verfügt über sämtliche Entwicklertools, die Sie benötigen. Sie bietet ein Basisverzeichnis mit 5 GB nichtflüchtigem Speicher und läuft in Google Cloud, was die Netzwerkleistung und Authentifizierung erheblich verbessert. Alle Aufgaben in diesem Codelab können in einem Browser ausgeführt werden. Sie müssen nichts installieren.

3. Umgebung mit Terraform einrichten

Für dieses Lab benötigen Sie Zugriff auf TPUs. Die genaue verwendete Version ist TPU v6e.

• Folgen Sie der Dokumentation zum TPU-Plan und aktivieren Sie das TPU-Kontingent, um Zugriff zu erhalten.
• Verwenden Sie eine Region, in der Sie TPU-Kontingent haben. Weitere Informationen finden Sie in diesem Dokument unter TPU-Verfügbarkeit in GKE prüfen.
• Wir verwenden eine kleine Bereitstellung, für die zwei TPU v6e-Chips (ct6e-standard-4t)) erforderlich sind. Das ist ein 2 × 2-Slice in einer einzelnen Region.
• Hugging Face-Token: Zum Herunterladen der Gemma-Modellgewichte ist ein Zugriffstoken erforderlich.

Hinweis:Für die in diesem Lab verwendeten Ressourcen fallen Kosten an. Bitte beachten Sie dies und löschen Sie die Ressourcen, wenn Sie fertig sind.

Wir erstellen drei benutzerdefinierte VPCs mit Firewallregeln und Subnetzen. Öffnen Sie die Cloud Console und wählen Sie das Projekt aus, das Sie verwenden möchten.

1. Öffnen Sie Cloud Shell oben rechts in der Konsole. Prüfen Sie, ob in Cloud Shell die richtige Projekt-ID angezeigt wird, und bestätigen Sie alle Aufforderungen, den Zugriff zuzulassen.
2. Erstellen Sie einen Ordner mit dem Namen oss-kube-dra,, wechseln Sie zu diesem Ordner und fügen Sie einige Variablen hinzu. Hinweis: Aktualisieren Sie die Variablenwerte für REGION und ZONE mit Ihrer tatsächlichen Region und Zone. Die verwendete Standardregion ist „europe-west4“ und die verwendete Standardzone ist „europe-west4-a“.

mkdir -p oss-kube-dra && cd oss-kube-dra
export PROJECT_ID=$(gcloud config get-value project)
export REGION="europe-west4"
export ZONE="europe-west4-a"
echo $PROJECT_ID
echo $REGION
echo $ZONE

3. Fügen Sie nun einige Konfigurationsdateien hinzu. Dadurch werden die folgenden Dateien terraform.tfvars, variables.tf und vpc.tf erstellt.

cat << EOF > terraform.tfvars
project_id = "${PROJECT_ID}"
region     = "${REGION}"
zone       = "${ZONE}"
EOF

cat << 'EOF' > variables.tf
variable "project_id" {
  type        = string
  description = "The Google Cloud Project ID"
}

variable "region" {
  type        = string
  description = "The region to deploy the resources"
}

variable "zone" {
  type        = string
  description = "The specific zone for the VMs"
}

variable "control_plane_machine_type" {
  type        = string
  default     = "e2-standard-8"
  description = "Machine type for the Kubernetes control plane node"
}

variable "tpu_worker_machine_type" {
  type        = string
  default     = "ct6e-standard-4t"
  description = "The machine type for TPU workers (TPU v6e Trillium VM)"
}
EOF


cat << 'EOF' > vpc.tf
terraform {
  required_version = ">= 1.5.0"
  required_providers {
    google = {
      source  = "hashicorp/google"
      version = "~> 7.32.0"
    }
  }
}

provider "google" {
  project = var.project_id
  region  = var.region
}

# 1. Primary Management VPC and Subnet
resource "google_compute_network" "primary_vpc" {
  name                    = "oss-k8s-primary-vpc"
  auto_create_subnetworks = false
  mtu                     = 1460
}

resource "google_compute_subnetwork" "primary_subnet" {
  name          = "oss-k8s-primary-subnet"
  ip_cidr_range = "10.0.0.0/24"
  region        = var.region
  network       = google_compute_network.primary_vpc.id
}

# 2. Cloud NAT Router and NAT Gateway for Primary VPC (Outbound Access)
resource "google_compute_router" "router" {
  name    = "oss-k8s-router"
  network = google_compute_network.primary_vpc.id
  region  = var.region
}

resource "google_compute_router_nat" "nat" {
  name                               = "oss-k8s-nat"
  router                             = google_compute_router.router.name
  region                             = var.region
  nat_ip_allocate_option             = "AUTO_ONLY"
  source_subnetwork_ip_ranges_to_nat = "ALL_SUBNETWORKS_ALL_IP_RANGES"
}

# 3. Firewalls for Primary VPC
resource "google_compute_firewall" "allow_internal" {
  name    = "oss-k8s-primary-allow-internal"
  network = google_compute_network.primary_vpc.id

  allow {
    protocol = "tcp"
  }
  allow {
    protocol = "udp"
  }
  allow {
    protocol = "icmp"
  }

  source_ranges = ["10.0.0.0/24"]
}

resource "google_compute_firewall" "allow_iap" {
  name    = "oss-k8s-allow-iap-ssh"
  network = google_compute_network.primary_vpc.id

  allow {
    protocol = "tcp"
    ports    = ["22"]
  }

  source_ranges = ["35.235.240.0/20"]
}

# 4. Multi-NIC TPU Networks and Subnets (With Jumbo Frames MTU 8896)
resource "google_compute_network" "tpu_vpc" {
  count                   = 2
  name                    = "oss-tpu-vpc-${count.index + 1}"
  auto_create_subnetworks = false
  mtu                     = 8896
}

resource "google_compute_subnetwork" "tpu_subnet" {
  count         = 2
  name          = "oss-tpu-vpc-${count.index + 1}-subnet"
  ip_cidr_range = "10.${count.index + 1}0.0.0/24"
  region        = var.region
  network       = google_compute_network.tpu_vpc[count.index].id
}

resource "google_compute_firewall" "tpu_allow_internal" {
  count   = 2
  name    = "oss-tpu${count.index + 1}-allow-internal"
  network = google_compute_network.tpu_vpc[count.index].id

  allow {
    protocol = "tcp"
  }
  allow {
    protocol = "udp"
  }
  allow {
    protocol = "icmp"
  }

  source_ranges = ["10.${count.index + 1}0.0.0/24"]
}
EOF

In der Datei terraform.tfvars wird Ihre aktive Google Cloud-Projekt-ID automatisch erfasst und eingefügt. Sie müssen sie also nicht manuell während der Bereitstellung übergeben.

In der Datei variables.tf werden der Projektname, die Region, die Zone und der Maschinentyp für die Steuerungsebene und die TPU-Knoten hinzugefügt.

Mit der Datei vpc.tf wird der relevante Bereitsteller zur Unterstützung von Terraform hinzugefügt, neue benutzerdefinierte VPCs in Ihrem Projekt mit einem regionalen Subnetz und Firewallregeln.

4. Achten Sie darauf, dass Sie sich im Verzeichnis oss-kube-dra befinden, und führen Sie die folgenden Befehle aus:
   terraform init Initialisiert das Arbeitsverzeichnis. Dies ist der erste Schritt. Dabei werden die für die angegebene Konfiguration erforderlichen Anbieter heruntergeladen.
   terraform plan -out generiert einen Ausführungsplan, der zeigt, welche Aktionen Terraform zum Bereitstellen Ihrer Infrastruktur ausführt. Mit -out können Sie den Ausführungsplan in einer benannten Binärdatei speichern. Sie können sehen, was passiert, ohne Änderungen vorzunehmen.
   terraform apply führt die Aktualisierungen aus.

terraform init
terraform plan -out=tfplan

5. Führen Sie die Bereitstellung jetzt aus. Da Sie den gespeicherten Ausführungsplan anwenden, wird er sofort ausgeführt, ohne dass Sie zur Bestätigung aufgefordert werden.terraform apply Das kann 5 bis 10 Minuten dauern.

terraform apply tfplan

6. Überprüfen Sie die Einrichtung.

echo -e "\n=== Verifying VPC Networks ==="
gcloud compute networks list --filter="name~oss-.*" --project=$PROJECT_ID

echo -e "\n=== Verifying Subnetworks ==="
gcloud compute networks subnets list --filter="name~oss-.*" --project=$PROJECT_ID

echo -e "\n=== Verifying Firewall Rules ==="
gcloud compute firewall-rules list --filter="name~oss-.*" --project=$PROJECT_ID

echo -e "\n=== Verifying Cloud NAT ==="
gcloud compute routers nats list --router=oss-k8s-router --router-region=$REGION --project=$PROJECT_ID

VM-Knoten erstellen

Als Nächstes definieren Sie die Compute Engine-Instanzen.

7. Achten Sie darauf, dass Sie sich im Verzeichnis oss-kube-dra befinden, und führen Sie den folgenden Befehl in Cloud Shell aus, um die Datei nodes.tf zu schreiben.

cat << 'EOF' > nodes.tf
# 1. K8s Control Plane VM (No TPU)
resource "google_compute_instance" "control_plane" {
  name         = "k8s-control-plane"
  machine_type = var.control_plane_machine_type
  zone         = var.zone

  boot_disk {
    initialize_params {
      image = "projects/ubuntu-os-cloud/global/images/family/ubuntu-2204-lts"
      size  = 100
    }
  }

  network_interface {
    network    = google_compute_network.primary_vpc.id
    subnetwork = google_compute_subnetwork.primary_subnet.id
    # No public IP block keeps this node private
  }

  service_account {
    scopes = ["cloud-platform"]
  }
}

# 2. TPU Worker VMs (Multi-NIC ct6e-standard-4t instances)
resource "google_compute_instance" "tpu_workers" {
  count        = 2
  name         = "k8s-tpu-worker-${count.index + 1}"
  machine_type = var.tpu_worker_machine_type
  zone         = var.zone

  boot_disk {
    initialize_params {
      image = "projects/ubuntu-os-accelerator-images/global/images/family/ubuntu-accel-2204-amd64-tpu-v5e-v5p-v6e"
      size  = 200
    }
  }

  scheduling {
    on_host_maintenance = "TERMINATE"
    provisioning_model  = "STANDARD"
  }

  # NIC 1: Management VPC Subnet
  network_interface {
    network    = google_compute_network.primary_vpc.id
    subnetwork = google_compute_subnetwork.primary_subnet.id
  }

  # NIC 2: TPU VPC 1 Subnet
  network_interface {
    network    = google_compute_network.tpu_vpc[0].id
    subnetwork = google_compute_subnetwork.tpu_subnet[0].id
  }

  # NIC 3: TPU VPC 2 Subnet
  network_interface {
    network    = google_compute_network.tpu_vpc[1].id
    subnetwork = google_compute_subnetwork.tpu_subnet[1].id
  }

  service_account {
    scopes = ["cloud-platform"]
  }


  lifecycle {
    ignore_changes = [
      boot_disk[0].initialize_params[0].image,
      guest_accelerator,
      metadata
    ]
  }
}
EOF

8. Nachdem Sie die neue Konfiguration geschrieben haben, generieren Sie einen neuen Plan und wenden Sie ihn an, um Ihre Instanzen bereitzustellen.

terraform plan -out=tfplan

terraform apply tfplan

9. Bestätigen.

echo -e "\n=== Verifying Provisioned VM Instances ==="
gcloud compute instances list --filter="name~k8s-.*" --project=$PROJECT_ID


echo -e "\n=== Verifying Network Interfaces on Workers ==="
for i in 1 2; do
  echo -e "\n--- Interfaces for k8s-tpu-worker-${i} ---"
  gcloud compute instances describe k8s-tpu-worker-${i} \
      --zone=$ZONE \
      --project=$PROJECT_ID \
      --format="table(networkInterfaces[].network.basename(), networkInterfaces[].networkIP)"
done

Prüfen Sie nach Abschluss der Einrichtung, ob alles funktioniert.

4. Kubernetes-Cluster-Steuerknoten booten

In diesem Abschnitt stellen Sie eine sichere Verbindung zu Ihrer neu erstellten VM-Instanz der Steuerungsebene her, konfigurieren das zugrunde liegende Betriebssystem, installieren die Containerlaufzeit und die Kubernetes-Pakete, initialisieren Ihren Cluster und stellen Calico CNI mit strenger Traffic-Isolation für das Verwaltungsnetzwerk bereit.

1. Stellen Sie über den IAP-Tunnel (Identity-Aware Proxy) von GCE eine sichere Verbindung zur k8s-control-plane-Instanz her. Führen Sie im Cloud Shell-Terminal den folgenden Befehl aus:

gcloud compute ssh k8s-control-plane \
    --zone=$ZONE \
    --tunnel-through-iap

2. Erstellen Sie auf der k8s-control-plane-VM ein Skript mit dem Namen init-control-plane.sh, um die Installations- und Konfigurationsschritte zu automatisieren.

cat << 'CONTROL_PLANE_EOF' > init-control-plane.sh
#!/bin/bash
# Strict error handling: fail instantly if any command exits with a non-zero status
set -e

echo "=== 1. Neutralizing Background Updates & Preparing Base OS ==="
# Prevent unattended upgrades from locking apt or breaking network configuration mid-setup
sudo systemctl stop apt-daily.timer apt-daily-upgrade.timer || true
sudo systemctl disable apt-daily.timer apt-daily-upgrade.timer || true
sudo systemctl mask apt-daily.service apt-daily-upgrade.service || true

# Turn off swap (mandatory for Kubernetes)
sudo swapoff -a
sudo sed -i '/ swap / s/^\(.*\)$/#\1/g' /etc/fstab

# Load required kernel modules
cat << 'EOT' | sudo tee /etc/modules-load.d/k8s.conf
overlay
br_netfilter
EOT

sudo modprobe overlay
sudo modprobe br_netfilter

# Configure sysctl requirements for Kubernetes bridging
cat << 'EOT' | sudo tee /etc/sysctl.d/k8s.conf
net.bridge.bridge-nf-call-iptables  = 1
net.bridge.bridge-nf-call-ip6tables = 1
net.ipv4.ip_forward                 = 1
EOT
sudo sysctl --system

echo "=== 2. Installing Container Runtime (Containerd) ==="
sudo apt-get update
sudo apt-get install -y ca-certificates curl gnupg bash-completion

sudo install -m 0755 -d /etc/apt/keyrings
curl -fsSL https://download.docker.com/linux/ubuntu/gpg | sudo gpg --dearmor --yes -o /etc/apt/keyrings/docker.gpg
sudo chmod a+r /etc/apt/keyrings/docker.gpg
echo "deb [arch=$(dpkg --print-architecture) signed-by=/etc/apt/keyrings/docker.gpg] https://download.docker.com/linux/ubuntu $(. /etc/os-release && echo $VERSION_CODENAME) stable" | sudo tee /etc/apt/sources.list.d/docker.list > /dev/null

sudo apt-get update
sudo apt-get install -y docker-ce docker-ce-cli containerd.io

echo "=== 3. Configuring Containerd with Systemd Cgroups ==="
sudo mkdir -p /etc/containerd
containerd config default | sudo tee /etc/containerd/config.toml >/dev/null
sudo sed -i 's/SystemdCgroup = false/SystemdCgroup = true/' /etc/containerd/config.toml

sudo systemctl daemon-reload
sudo systemctl restart containerd
sudo systemctl enable containerd

# Validation Step: Verify runtime engine health
if ! systemctl is-active --quiet containerd; then
    echo "❌ ERROR: Containerd failed to start properly."
    exit 1
fi
echo "✅ Containerd runtime is active and healthy."

echo "=== 4. Installing Kubernetes 1.36 Binaries ==="
curl -fsSL https://pkgs.k8s.io/core:/stable:/v1.36/deb/Release.key | sudo gpg --dearmor --yes -o /etc/apt/keyrings/kubernetes-apt-keyring.gpg
echo 'deb [signed-by=/etc/apt/keyrings/kubernetes-apt-keyring.gpg] https://pkgs.k8s.io/core:/stable:/v1.36/deb/ /' | sudo tee /etc/apt/sources.list.d/kubernetes.list

sudo apt-get update
sudo apt-get install -y kubelet kubeadm kubectl
sudo apt-mark hold kubelet kubeadm kubectl

# Configure Autocomplete and Aliases system-wide
kubectl completion bash | sudo tee /etc/bash_completion.d/kubectl > /dev/null
kubeadm completion bash | sudo tee /etc/bash_completion.d/kubeadm > /dev/null
if ! grep -q 'alias k=kubectl' ~/.bashrc; then
  echo 'alias k=kubectl' >> ~/.bashrc
  echo 'complete -o default -F __start_kubectl k' >> ~/.bashrc
fi

echo "=== 5. Initializing Control Plane Engine ==="
sudo kubeadm init --pod-network-cidr=192.168.0.0/16

echo "=== 6. Configuring Administrative Cluster Credentials ==="
mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config

# Validation Step: Verify API Server local responsiveness
echo "Waiting for local API server context..."
until kubectl cluster-info &>/dev/null; do
    sleep 2
done
echo "✅ Kubernetes API server is responding locally."

echo "=== 7. Deploying Calico Network Operator ==="
kubectl create -f https://raw.githubusercontent.com/projectcalico/calico/v3.27.3/manifests/tigera-operator.yaml

# Validation Step: Ensure Tigera Operator CRD is fully available before applying configuration
echo "Waiting for Tigera Installation CRD to register on the API server..."
kubectl wait --for=condition=established crd/installations.operator.tigera.io --timeout=60s

echo "=== 8. Deploying Calico Custom Resources (Subnet Interlock Locked to 10.0.0.0/24) ==="
cat << 'CALICO_EOF' > custom-calico.yaml
apiVersion: operator.tigera.io/v1
kind: Installation
metadata:
  name: default
spec:
  calicoNetwork:
    nodeAddressAutodetectionV4:
      cidrs:
        - "10.0.0.0/24"
    ipPools:
    - blockSize: 26
      cidr: 192.168.0.0/16
      encapsulation: VXLANCrossSubnet
      natOutgoing: Enabled
      nodeSelector: all()
CALICO_EOF
kubectl apply -f custom-calico.yaml

# Validation Step: Confirm Calico daemon configurations are processing
echo "Waiting 10 seconds for Calico system namespaces to initialize..."
sleep 10
echo "Current Calico workload deployment status:"
kubectl get pods -n calico-system

echo "=== 9. Exporting Worker Cluster Join Token ==="
sudo kubeadm token create --print-join-command > ~/join.sh
chmod +x ~/join.sh

echo "--------------------------------------------------------"
echo "✅ CONTROL PLANE BOOTSTRAP COMPLETE!"
echo "Your cluster join command for the TPU workers is saved below:"
echo "--------------------------------------------------------"
cat ~/join.sh
CONTROL_PLANE_EOF

3. Führen Sie das Skript aus.

chmod +x init-control-plane.sh
./init-control-plane.sh

4. Überprüfen Sie das Ergebnis, wenn der Vorgang abgeschlossen ist. Es dauert einige Minuten, bis alle aktiv sind.

kubectl get nodes
kubectl get pods -A

Die Ausgabe sollte etwa so aussehen:

NAME                STATUS   ROLES           AGE     VERSION
k8s-control-plane   Ready    control-plane   6m50s   v1.36.2
NAMESPACE         NAME                                        READY   STATUS    RESTARTS   AGE
calico-system     calico-kube-controllers-5578ff64dd-87vp2    1/1     Running   0          6m33s
calico-system     calico-node-fxzpp                           1/1     Running   0          6m33s
calico-system     calico-typha-785cbc858-rv4nz                1/1     Running   0          6m33s
calico-system     csi-node-driver-wlrhx                       2/2     Running   0          6m33s
kube-system       coredns-589f44dc88-pqfrl                    1/1     Running   0          6m42s
kube-system       coredns-589f44dc88-sdwmj                    1/1     Running   0          6m42s
kube-system       etcd-k8s-control-plane                      1/1     Running   0          6m47s
kube-system       kube-apiserver-k8s-control-plane            1/1     Running   0          6m47s
kube-system       kube-controller-manager-k8s-control-plane   1/1     Running   0          6m47s
kube-system       kube-proxy-jnm2p                            1/1     Running   0          6m42s
kube-system       kube-scheduler-k8s-control-plane            1/1     Running   0          6m47s
tigera-operator   tigera-operator-6bc8d879b5-w5mrq            1/1     Running   0          6m42s

5. Beenden Sie die ssh-Verbindung, um zu Cloud Shell zurückzukehren.

exit

Einrichtung nach Abschluss überprüfen

5. TPU-Worker-Knoten hinzufügen

Sie führen ein Skript in Cloud Shell aus, das eine sichere Verbindung zu Ihrer Steuerungsebenen-VM herstellt, das Cluster-Join-Token abruft und gleichzeitig Ihre TPU-Worker-Knoten im Cluster konfiguriert und registriert.

1. Führen Sie in Cloud Shell den folgenden Befehl aus, um das Orchestrierungsskript zu schreiben:

cat << 'WORKER_BOOTSTRAP_EOF' > bootstrap-workers.sh
#!/bin/bash
# Strict error handling: fail instantly if any command exits with a non-zero status
set -e

# Fetch the join command safely from the control plane
echo "Fetching join command from Control Plane..."
JOIN_CMD=$(gcloud compute ssh k8s-control-plane --zone=$ZONE --tunnel-through-iap --command="cat ~/join.sh" 2>/dev/null)

if [ -z "$JOIN_CMD" ]; then
    echo "❌ ERROR: Failed to retrieve the join command. Ensure the control plane is reachable."
    exit 1
fi

echo "✅ Successfully retrieved join command."

# Create the setup script locally to be copied to the workers
cat << 'WORKER_INIT_EOF' > init-worker.sh
#!/bin/bash
set -e

echo "=== 1. Neutralizing Background Updates & Setting Non-Interactive Mode ==="
export DEBIAN_FRONTEND=noninteractive
sudo sed -i "s/#\$nrconf{restart} = 'i';/\$nrconf{restart} = 'a';/g" /etc/needrestart/needrestart.conf 2>/dev/null || true

# Prevent unattended upgrades from tearing down network interfaces mid-setup
sudo systemctl stop apt-daily.timer apt-daily-upgrade.timer || true
sudo systemctl disable apt-daily.timer apt-daily-upgrade.timer || true
sudo systemctl mask apt-daily.service apt-daily-upgrade.service || true

echo "=== 2. Base OS Prep ==="
# Disable swap
sudo swapoff -a
sudo sed -i '/ swap / s/^\(.*\)$/#\1/g' /etc/fstab

# Load required kernel modules
cat << 'EOT' | sudo tee /etc/modules-load.d/k8s.conf
overlay
br_netfilter
EOT
sudo modprobe overlay
sudo modprobe br_netfilter

# Configure bridging and IP forwarding sysctls
cat << 'EOT' | sudo tee /etc/sysctl.d/k8s.conf
net.bridge.bridge-nf-call-iptables  = 1
net.bridge.bridge-nf-call-ip6tables = 1
net.ipv4.ip_forward                 = 1
EOT
sudo sysctl --system

echo "=== 3. Installing Containerd (CRI-Only) ==="
sudo apt-get update && sudo apt-get install -yq ca-certificates curl gnupg bash-completion
sudo install -m 0755 -d /etc/apt/keyrings
curl -fsSL https://download.docker.com/linux/ubuntu/gpg | sudo gpg --dearmor --yes -o /etc/apt/keyrings/docker.gpg
sudo chmod a+r /etc/apt/keyrings/docker.gpg
echo "deb [arch=$(dpkg --print-architecture) signed-by=/etc/apt/keyrings/docker.gpg] https://download.docker.com/linux/ubuntu $(. /etc/os-release && echo $VERSION_CODENAME) stable" | sudo tee /etc/apt/sources.list.d/docker.list > /dev/null

# Install only containerd to avoid unnecessary Docker CE overhead
sudo apt-get update && sudo apt-get install -yq containerd.io
sudo mkdir -p /etc/containerd
containerd config default | sudo tee /etc/containerd/config.toml >/dev/null
sudo sed -i 's/SystemdCgroup = false/SystemdCgroup = true/' /etc/containerd/config.toml
sudo systemctl daemon-reload
sudo systemctl restart containerd
sudo systemctl enable containerd

# Validation: Check containerd status
if ! systemctl is-active --quiet containerd; then
    echo "❌ ERROR: Containerd failed to start."
    exit 1
fi

echo "=== 4. Installing Kubernetes 1.36 Binaries ==="
curl -fsSL https://pkgs.k8s.io/core:/stable:/v1.36/deb/Release.key | sudo gpg --dearmor --yes -o /etc/apt/keyrings/kubernetes-apt-keyring.gpg
echo 'deb [signed-by=/etc/apt/keyrings/kubernetes-apt-keyring.gpg] https://pkgs.k8s.io/core:/stable:/v1.36/deb/ /' | sudo tee /etc/apt/sources.list.d/kubernetes.list
sudo apt-get update && sudo apt-get install -yq kubelet kubeadm kubectl
sudo apt-mark hold kubelet kubeadm kubectl
WORKER_INIT_EOF

# Append the actual join command to the script
echo "echo \"=== 5. Joining Cluster ===\"" >> init-worker.sh
echo "sudo $JOIN_CMD" >> init-worker.sh

# Push and run on both Workers concurrently
echo "Starting concurrent bootstrap on both workers..."

(
    echo "[Worker 1] Copying script..."
    gcloud compute scp init-worker.sh k8s-tpu-worker-1:~ --zone=$ZONE --tunnel-through-iap --quiet
    echo "[Worker 1] Executing script..."
    gcloud compute ssh k8s-tpu-worker-1 --zone=$ZONE --tunnel-through-iap --command="bash ~/init-worker.sh"
    echo "✅ [Worker 1] Bootstrap and Join complete!"
) &

(
    echo "[Worker 2] Copying script..."
    gcloud compute scp init-worker.sh k8s-tpu-worker-2:~ --zone=$ZONE --tunnel-through-iap --quiet
    echo "[Worker 2] Executing script..."
    gcloud compute ssh k8s-tpu-worker-2 --zone=$ZONE --tunnel-through-iap --command="bash ~/init-worker.sh"
    echo "✅ [Worker 2] Bootstrap and Join complete!"
) &

# Wait for both background processes to finish
wait

echo "--------------------------------------------------------"
echo "✅ BOTH WORKERS HAVE FINISHED PROCESSING"
echo "--------------------------------------------------------"

# Final Validation Check from Control Plane
echo "Verifying cluster node status..."
sleep 5 # Give kubelet a moment to register the nodes
gcloud compute ssh k8s-control-plane --zone=$ZONE --tunnel-through-iap --command="kubectl get nodes -o wide"
WORKER_BOOTSTRAP_EOF

2. Führen Sie die Worker-Einrichtung aus. Dieser Vorgang führt beide Installationen gleichzeitig im Hintergrund aus und dauert etwa 3 bis 5 Minuten.

chmod +x bootstrap-workers.sh
./bootstrap-workers.sh

Sie sollten etwas Ähnliches sehen, wenn alle Knoten dem Cluster hinzugefügt wurden.

To increase the performance of the tunnel, consider installing NumPy. For instructions,
please see https://cloud.google.com/iap/docs/using-tcp-forwarding#increasing_the_tcp_upload_bandwidth

NAME                STATUS     ROLES           AGE   VERSION   INTERNAL-IP   EXTERNAL-IP   OS-IMAGE             KERNEL-VERSION           CONTAINER-RUNTIME
k8s-control-plane   Ready      control-plane   25m   v1.36.2   10.0.0.2      <none>        Ubuntu 22.04.5 LTS   6.8.0-1064-gcp (amd64)   containerd://2.2.6
k8s-tpu-worker-1    NotReady   <none>          10s   v1.36.2   10.0.0.3      <none>        Ubuntu 22.04.5 LTS   6.8.0-1064-gcp (amd64)   containerd://2.2.6
k8s-tpu-worker-2    Ready      <none>          27s   v1.36.2   10.0.0.4      <none>        Ubuntu 22.04.5 LTS   6.8.0-1064-gcp (amd64)   containerd://2.2.6

6. OSS DRA-TPU-Treiber bereitstellen

In diesem Abschnitt kehren Sie zur Steuerungsebene zurück, kennzeichnen Ihre TPU-Worker-Knoten mit den spezifischen Details zur Beschleunigertopologie und installieren den Open-Source-Google TPU-DRA-Treiber mit Helm. Dieser Treiber ist für die Erkennung der physischen TPU v6e-Chips und die native Zuordnung zur Kubernetes API verantwortlich.

1. Stellen Sie eine sichere Verbindung zur k8s-control-plane-VM über Cloud Shell wieder her.

gcloud compute ssh k8s-control-plane \
    --zone=$ZONE \
    --tunnel-through-iap

2. Führen Sie diese Befehle in Ihrer k8s-control-plane-SSH-Sitzung aus. Knoten mit dem vollständigen Labelset (einschließlich der genauen Schlüssel für die Anzahl der Chips) labeln

kubectl label node k8s-tpu-worker-1 \
  cloud.google.com/gke-tpu-accelerator=tpu-v6e-slice \
  cloud.google.com/gke-tpu-topology=2x2 \
  cloud.google.com/gke-tpu-dra-driver=true \
  cloud.google.com/gke-accelerator-count=4 \
  cloud.google.com/gke-tpu-count=4 \
  --overwrite

kubectl label node k8s-tpu-worker-2 \
  cloud.google.com/gke-tpu-accelerator=tpu-v6e-slice \
  cloud.google.com/gke-tpu-topology=2x2 \
  cloud.google.com/gke-tpu-dra-driver=true \
  cloud.google.com/gke-accelerator-count=4 \
  cloud.google.com/gke-tpu-count=4 \
  --overwrite

3. DRA-TPU-Treiber mit Helm klonen und installieren

curl -fsSL https://raw.githubusercontent.com/helm/helm/main/scripts/get-helm-3 | bash

git clone https://github.com/kubernetes-sigs/dra-driver-google-tpu.git ~/dra-driver-google-tpu || true
cd ~/dra-driver-google-tpu
rm -f *.pack *.tgz

helm install dra-driver-google-tpu ./deployments/helm/dra-driver-google-tpu \
  -n dra-driver-google-tpu \
  --create-namespace \
  --set 'kubeletPlugin.env[0].name=NODE_NAME' \
  --set 'kubeletPlugin.env[0].valueFrom.fieldRef.fieldPath=spec.nodeName'

cd ~

4. DRA-TPU-Treiberkonfiguration validieren

# Verify driver daemonset status (Pods should show as Running and Ready)
kubectl get pods -n dra-driver-google-tpu -o wide

# Verify TPU ResourceSlices are successfully published to the API server
kubectl get resourceslices

# Safely parse the ResourceSlices to show the Node Name and the number of TPU chips registered
kubectl get resourceslices -o json | jq -r '.items[] | select(.spec.driver=="tpu.google.com") | "Node: \(.spec.nodeName) | TPUs Registered: \(.spec.devices | length)"'

# Inspect driver logs to confirm the TPU hardware was initialized successfully
kubectl logs -n dra-driver-google-tpu -l app.kubernetes.io/name=dra-driver-google-tpu -c tpu-dra-plugin --tail=20

7. Open-Source-DRANET- und Geräteklassen bereitstellen

In diesem Abschnitt kehren Sie zur Steuerungsebene zurück, installieren den Open-Source-DRANET-Treiber, wenden einen benutzerdefinierten Filter-Patch an, um virtuelle Schnittstellen auszuschließen, und richten Ihre Kubernetes-DeviceClass und ResourceClaimTemplate mit den entsprechenden OSS-Netzwerkpräfixen ein.

5. Stellen Sie eine sichere Verbindung zur k8s-control-plane-VM über Cloud Shell wieder her. Wenn bereits eine Verbindung besteht, überspringen Sie diesen Schritt.

gcloud compute ssh k8s-control-plane \
    --zone=$ZONE \
    --tunnel-through-iap

6. Führen Sie diese Befehle in Ihrer k8s-control-plane SSH-Sitzung aus.

# Install the core components and patch
kubectl apply -f https://raw.githubusercontent.com/kubernetes-sigs/dranet/refs/heads/main/install.yaml


kubectl patch daemonset dranet -n kube-system --type='json' -p='[ { "op": "add", "path": "/spec/template/spec/containers/0/args/-", "value": "-filter=!(\"dra.net/type\" in attributes) || (attributes[\"dra.net/type\"].StringValue != \"veth\" && attributes[\"dra.net/type\"].StringValue != \"vxlan\" && attributes[\"dra.net/type\"].StringValue != \"bridge\")" } ]'

# Monitor rollout readiness
kubectl rollout status daemonset/dranet -n kube-system

# Verify running components and permissions
kubectl get pods -n kube-system -l app=dranet -o wide
kubectl get clusterrole,clusterrolebinding,sa dranet -n kube-system

# Interrogate logs for driver binding confirmation
kubectl logs -n kube-system -l app=dranet --tail=20

7. DeviceClass und ResourceClaimTemplate anwenden

# Apply DRANET DeviceClass and BOTH ResourceClaimTemplates (Network + Hardware)
cat << 'EOF' | kubectl apply -f -
apiVersion: resource.k8s.io/v1
kind: DeviceClass
metadata:
  name: dranet
spec:
  selectors:
    - cel:
        expression: device.driver == "dra.net"
---
apiVersion: resource.k8s.io/v1
kind: ResourceClaimTemplate
metadata:
  name: tpu-net-interfaces
  namespace: default
spec:
  spec:
    devices:
      requests:
      - name: tpu-net-interface
        exactly:
          deviceClassName: dranet
          count: 2
          selectors:
          - cel:
              expression: device.attributes["gce.dra.net"].networkName.startsWith("oss-tpu-vpc")
      config:
      - opaque:
          driver: dra.net
          parameters:
            interface:
              mtu: 8896
              gsoMaxSize: 65536
              groMaxSize: 65536
              gsoIPv4MaxSize: 65536
              groIPv4MaxSize: 65536
              disableEbpfPrograms: true
---
apiVersion: resource.k8s.io/v1
kind: ResourceClaimTemplate
metadata:
  name: tpu-device-template
  namespace: default
spec:
  spec:
    devices:
      requests:
      - name: tpu-devices
        exactly:
          deviceClassName: tpu.google.com
          allocationMode: ExactCount
          count: 4
EOF

8. Prüfen Sie, ob Ihre Vorlagen und Klassen korrekt in der Kubernetes API registriert sind.

# Verify ResourceSlices exist and are actively serving both drivers
kubectl get resourceslices -o custom-columns=NAME:.metadata.name,NODE:.spec.nodeName,DRIVER:.spec.driver | grep -E "dra.net|tpu.google.com"

# Verify the DRANET daemonset pods are Running across all nodes
kubectl get pods -n kube-system -l app=dranet -o wide

9. Stellen Sie das StatefulSet „Parallel Neper“ bereit.

cat << 'EOF' | kubectl apply -f -
---
apiVersion: v1
kind: Service
metadata:
  name: neper
spec:
  clusterIP: None
  selector:
    app: neper
---
apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: neper
spec:
  selector:
    matchLabels:
      app: neper
  serviceName: neper
  replicas: 2
  template:
    metadata:
      labels:
        app: neper
    spec:
      initContainers:
      - name: "network-optimization-sysctls"
        image: "busybox"
        securityContext:
          privileged: true
        command:
        - sh
        - -c
        - |
          echo 5000 > /proc/sys/net/ipv4/tcp_rto_min_us
          echo 1 > /proc/sys/net/ipv4/tcp_no_metrics_save
          echo 0 > /proc/sys/net/ipv4/tcp_slow_start_after_idle
          echo 131072 > /proc/sys/net/core/optmem_max
          echo "4096 41943040 314572800" > /proc/sys/net/ipv4/tcp_rmem
      containers:
      - name: neper
        image: ubuntu:22.04
        command:
        - /bin/bash
        - -c
        - |
          apt-get update && apt-get install -y iproute2 build-essential git jq python3-pip &&
          git clone https://github.com/google/neper.git /tmp/neper &&
          cd /tmp/neper && make &&
          cp tcp_stream /usr/local/bin/ &&
          sleep infinity
        securityContext:
          privileged: true
        resources:
          requests:
            cpu: "170"
            memory: "650Gi"
          limits:
            cpu: "170"
            memory: "650Gi"
          claims:
          - name: tpu-net-claim
          - name: tpu-hardware-claim
      resourceClaims:
      - name: tpu-net-claim
        resourceClaimTemplateName: tpu-net-interfaces
      - name: tpu-hardware-claim
        resourceClaimTemplateName: tpu-device-template
EOF

10. Validierungsprüfung

echo -e "\n=== Verifying StatefulSet Pod Status ==="
kubectl get pods -l app=neper -o wide

echo -e "\n=== Verifying Dynamic Resource Claims (DRCs) ==="
kubectl get resourceclaims

echo -e "\n=== Inspecting Device Claim Allocation ==="
# Using a safer JSONPath query to extract the allocated drivers and devices
kubectl get resourceclaims -o json | jq -r '.items[] | "Claim: \(.metadata.name) | Driver: \(.status.allocation.devices.results[0].driver // "Pending")"'

8. Testen

Führen Sie Benchmarking für Dual-Interface und die Hardwarevalidierungssuite aus.

Phase 1 (Netzwerk-Benchmarking): Es wird gewartet, bis beide Neper-Pods (neper-0 und neper-1) Abhängigkeiten kompiliert haben. Dann werden die nicht standardmäßigen Multi-NIC-IP-Adressen extrahiert, die über DRANET gebunden sind, es werden gleichzeitige tcp_stream-Server auf neper-1 gestartet, es wird eine Last mit hohem Durchsatz von neper-0 generiert und der aggregierte Durchsatz in Gigabit pro Sekunde (Gbit/s) wird geparst.

Phase 2 (Hardware-Validierung): Google JAX wird in neper-0 installiert und die Matrixmultiplikation (5000 × 5000) wird direkt auf den zugeordneten TPU-Chips über VFIO ausgeführt, um den Betriebsstatus des Siliziums zu bestätigen.

1. Führen Sie den folgenden Befehl in Ihrem k8s-control-plane aus, um run_dual_neper_test.sh zu schreiben.

cat << 'EOF' > run_dual_neper_test.sh
#!/bin/bash
set -e

SERVER_POD="neper-1"
CLIENT_POD="neper-0"

echo "================================================="
echo " PHASE 1: DUAL-INTERFACE HIGH-SPEED NETWORK TEST"
echo "================================================="
echo "=== Waiting for Pods to be Ready ==="
kubectl wait --for=condition=ready pod/$CLIENT_POD pod/$SERVER_POD --timeout=300s

echo "=== Waiting for neper compilation to finish inside Pods ==="
for POD in $SERVER_POD $CLIENT_POD; do
  until kubectl exec $POD -c neper -- sh -c 'command -v jq >/dev/null 2>&1 && command -v tcp_stream >/dev/null 2>&1'; do
    sleep 5
  done
done

echo ""
echo "=== Step 1: Extract Target IPs from $SERVER_POD ==="
# Using jq to parse the network interfaces directly from Linux JSON output
IFACE1=$(kubectl exec $SERVER_POD -c neper -- sh -c "ip -j -4 addr show | jq -r '.[] | select(.ifname != \"lo\" and .ifname != \"eth0\") | .ifname' | sed -n '1p'")
IFACE2=$(kubectl exec $SERVER_POD -c neper -- sh -c "ip -j -4 addr show | jq -r '.[] | select(.ifname != \"lo\" and .ifname != \"eth0\") | .ifname' | sed -n '2p'")

IP1=$(kubectl exec $SERVER_POD -c neper -- sh -c "ip -j -4 addr show | jq -r '.[] | select(.ifname != \"lo\" and .ifname != \"eth0\") | .addr_info[0].local' | sed -n '1p'")
IP2=$(kubectl exec $SERVER_POD -c neper -- sh -c "ip -j -4 addr show | jq -r '.[] | select(.ifname != \"lo\" and .ifname != \"eth0\") | .addr_info[0].local' | sed -n '2p'")

echo "   📍 Target IP 1 ($IFACE1): $IP1"
echo "   📍 Target IP 2 ($IFACE2): $IP2"

echo ""
echo "=== Step 2: Initialize TCP Servers on $SERVER_POD ==="
kubectl exec $SERVER_POD -c neper -- sh -c '
for i in 0 1; do
  nohup tcp_stream -C$((52279 + i)) --port=$((38339 + i)) --skip-rx-copy -rw -Z -B16384 \
    --test-length=60 --suicide-length=120 -F100 --num-threads=16 --num-flows=32 -D0 \
    --logtostderr > test${i}.log 2>&1 &
done
'
sleep 3

echo "=== Step 3: Generate Concurrent High-Throughput Load from $CLIENT_POD ==="
echo "Blasting Traffic via Interface 1 -> $IP1 ..."
kubectl exec $CLIENT_POD -c neper -- sh -c "nohup tcp_stream -C52279 --port=38339 --skip-rx-copy -rw -Z -B16384 \
  --test-length=60 --suicide-length=70 -F100 --num-threads=16 --num-flows=32 \
  --client -H $IP1 -D0 --logtostderr > test0.log 2>&1 &"

echo "Blasting Traffic via Interface 2 -> $IP2 ..."
kubectl exec $CLIENT_POD -c neper -- sh -c "nohup tcp_stream -C52280 --port=38340 --skip-rx-copy -rw -Z -B16384 \
  --test-length=60 --suicide-length=70 -F100 --num-threads=16 --num-flows=32 \
  --client -H $IP2 -D0 --logtostderr > test1.log 2>&1 &"

echo ""
echo "=== Testing in progress... Waiting 65 seconds for test completion ==="
sleep 65

echo ""
echo "=== Step 4: Evaluate Throughput Metrics ==="
RAW_BPS1=$(kubectl exec $CLIENT_POD -c neper -- grep -a "remote_throughput=" test0.log | cut -d= -f2 | tr -d '\r' || echo "0")
RAW_BPS2=$(kubectl exec $CLIENT_POD -c neper -- grep -a "remote_throughput=" test1.log | cut -d= -f2 | tr -d '\r' || echo "0")

GBPS1=$(awk -v bps="$RAW_BPS1" 'BEGIN { printf "%.2f", bps / 1000000000 }')
GBPS2=$(awk -v bps="$RAW_BPS2" 'BEGIN { printf "%.2f", bps / 1000000000 }')
TOTAL=$(awk -v b1="$RAW_BPS1" -v b2="$RAW_BPS2" 'BEGIN { printf "%.2f", (b1 + b2) / 1000000000 }')

echo "📊 --- NETWORK RESULTS ---"
echo "Interface 1 ($IFACE1) : ${GBPS1} Gbps"
echo "Interface 2 ($IFACE2) : ${GBPS2} Gbps"
echo "🔥 TOTAL AGGREGATE  : ${TOTAL} Gbps"
echo "--------------------------"


echo ""
echo "================================================="
echo " PHASE 2: TPU HARDWARE VALIDATION TEST"
echo "================================================="
echo "⏳ Installing Python and Google JAX on $CLIENT_POD (Takes ~1 minute)..."
kubectl exec $CLIENT_POD -c neper -- bash -c "apt-get update > /dev/null 2>&1 && apt-get install -y python3-pip > /dev/null 2>&1 && pip3 install jax[tpu] -f https://storage.googleapis.com/jax-releases/libtpu_releases.html > /dev/null 2>&1"

echo "🧠 Running matrix math directly on the TPU chips..."
kubectl exec $CLIENT_POD -c neper -- python3 -c "
import jax
import jax.numpy as jnp
print(f'✅ TPU Hardware Detected: {jax.device_count()} chips mapped via vfio')
print('🚀 Executing 5000x5000 Matrix Multiplication on TPU silicon...')
x = jnp.ones((5000, 5000))
y = jnp.dot(x, x)
print('✅ Success! The TPU driver is fully operational and executing math.')
"
EOF

chmod +x run_dual_neper_test.sh

2. Führen Sie den Test aus. Das dauert 2 Minuten.

./run_dual_neper_test.sh

Nach Abschluss werden in der Terminalausgabe die validierten High-Speed-Netzwerkmesswerte und die Ausführung der TPU-Matrix-Mathematik angezeigt.

=== Step 4: Evaluate Throughput Metrics ===
📊 --- NETWORK RESULTS ---
Interface 1 (ens9)  : 157.51 Gbps
Interface 2 (ens10) : 167.04 Gbps
🔥 TOTAL AGGREGATE  : 324.55 Gbps
--------------------------

=================================================
 PHASE 2: TPU HARDWARE VALIDATION TEST
=================================================
⏳ Installing Python and Google JAX on neper-0 (Takes ~1 minute)...
🧠 Running matrix math directly on the TPU chips...
✅ TPU Hardware Detected: 4 chips mapped via vfio
🚀 Executing 5000x5000 Matrix Multiplication on TPU silicon...
✅ Success! The TPU driver is fully operational and executing math.

9. Gemma 4 in Ihrem Cluster bereitstellen

In diesem Abschnitt konfigurieren Sie Ihre sicheren Hugging Face-API-Anmeldedaten als Kubernetes-Secret, stellen Ihre vLLM-Inferenz-Engine mit Ihrem DRA-Netzwerk (Dynamic Resource Allocation) und Hardware-Anforderungen bereit und führen eine End-to-End-Testanfrage für das Modell Gemma 4 von Google aus.

Achten Sie darauf, dass Sie in Ihrer sicheren SSH-Sitzung auf k8s-control-plane angemeldet sind:

1. Stellen Sie eine sichere Verbindung zur VM der Steuerungsebene von Cloud Shell aus wieder her. Wenn Sie bereits verbunden sind, überspringen Sie diesen Schritt.

gcloud compute ssh k8s-control-plane \
    --zone=$ZONE \
    --tunnel-through-iap

2. Vorherige Bereitstellungen bereinigen

# 1. Delete the StatefulSet to stop the benchmarking pods
kubectl delete statefulset neper

# 2. Wait for the pods to terminate fully and release the claims
kubectl wait --for=delete pod/neper-0 pod/neper-1 --timeout=60s

3. Speichern Sie Ihr Hugging Face-Zugriffstoken. Ersetzen Sie <YOUR_ACTUAL_HUGGING_FACE_TOKEN> durch Ihr Token.

export HF_TOKEN="<YOUR_ACTUAL_HUGGING_FACE_TOKEN>"

4. Secret erstellen

kubectl create secret generic hf-token --from-literal=token="${HF_TOKEN}"

5. Dieses Manifest plant ein einzelnes Replikat von vLLM, das auf einer Raw-TPU-VM mit 4 Chips ausgeführt wird. Dabei wird der Kubernetes-DRA-Standard verwendet, um sowohl Ihre benutzerdefinierten Netzwerkansprüche (tpu-net-claim) als auch Ihre Hardwareansprüche (tpu-hardware-claim) einzubinden, damit Sie sicher auf die TPU-Rohhardware zugreifen können, ohne unsichere Hostvolumebereitstellungen zu benötigen. Schließlich wird der OpenAI-kompatible API-Server über Port 8080 bereitgestellt. Führen Sie den folgenden Befehl aus, um die Datei zu erstellen:

cat << 'EOF' > gemma-inference.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: vllm-gemma-4
  labels:
    app: gemma-server
spec:
  replicas: 1
  selector:
    matchLabels:
      app: gemma-server
  template:
    metadata:
      labels:
        app: gemma-server
    spec:
      hostIPC: true
      containers:
      - name: vllm-tpu
        image: vllm/vllm-tpu:latest
        securityContext:
          privileged: true
        env:
        - name: HF_TOKEN
          valueFrom:
            secretKeyRef:
              name: hf-token
              key: token
        - name: JAX_PLATFORMS
          value: "tpu,cpu"
        - name: TPU_ACCELERATOR_TYPE
          value: "v6e-4"
        - name: TPU_WORKER_HOSTNAMES
          value: "127.0.0.1"
        - name: TPU_WORKER_ID
          value: "0"
        - name: LIBTPU_INIT_ARGS
          value: "--noenable_tpunetd_client"
        - name: BARE_METAL_MODE
          value: "true"
        - name: BYPASS_VBAR_CONTROL_SERVICE
          value: "1"
        - name: TPU_SKIP_MDS_QUERY
          value: "1"
        - name: TPU_DEFAULT_NETWORK_TYPE
          value: "loopback"
        - name: CHIPS_PER_HOST_BOUNDS
          value: "2,2,1"
        - name: HOST_BOUNDS
          value: "1,1,1"
        - name: ALT
          value: "false,false,false"
        - name: WRAP
          value: "false,false,false"
        command:
        - bash
        - -c
        - |
          export PYTHONUNBUFFERED=1
          sysctl -w net.ipv6.conf.all.disable_ipv6=0
          sysctl -w net.ipv6.conf.default.disable_ipv6=0
          sysctl -w net.ipv6.conf.lo.disable_ipv6=0
          ip link set lo up || true

          exec python3 -m vllm.entrypoints.openai.api_server \
            --model google/gemma-4-E4B-it \
            --tensor-parallel-size 4 \
            --trust-remote-code \
            --max-model-len 8192 \
            --max-num-batched-tokens 4096 \
            --host 0.0.0.0 \
            --port 8080
        ports:
        - containerPort: 8080
        resources:
          requests:
            cpu: "170"
            memory: "650Gi"
          limits:
            cpu: "170"
            memory: "650Gi"
          claims:
          - name: tpu-net-claim
          - name: tpu-hardware-claim
        volumeMounts:
        - name: dshm
          mountPath: /dev/shm
      volumes:
      - name: dshm
        emptyDir:
          medium: Memory
      resourceClaims:
      - name: tpu-net-claim
        resourceClaimTemplateName: tpu-net-interfaces
      - name: tpu-hardware-claim
        resourceClaimTemplateName: tpu-device-template
---
apiVersion: v1
kind: Service
metadata:
  name: vllm-gemma-service
spec:
  selector:
    app: gemma-server
  ports:
  - protocol: TCP
    port: 8080
    targetPort: 8080
  type: ClusterIP
EOF

6. Inferenzarbeitslast bereitstellen

kubectl apply -f gemma-inference.yaml

7. Bereitstellungsstatus prüfen Bei dieser Einrichtung muss das Modell heruntergeladen und geladen werden. Das kann zwischen 10 - 25 minutes.vLLM. This

kubectl get pods -l app=gemma-server

kubectl describe pods -l app=gemma-server

Sie können sich auch die Logs des Containers ansehen, um den Prozess zu verfolgen. Drücken Sie CTRL+C, um die Logansicht zu beenden.

kubectl logs -l app=gemma-server -f

Die Engine ist vollständig initialisiert, wenn die folgenden Zeilen angezeigt werden:

(APIServer pid=1) INFO: Started server process [1]

(APIServer pid=1) INFO: Waiting for application startup.

(APIServer pid=1) INFO: Application startup complete.

Drücken Sie CTRL+C, um den Logstream zu beenden, bevor Sie fortfahren.

8. Prüfen Sie die Schnittstellenverbindung. Im Container gebundene Netzwerkschnittstellen prüfen

kubectl exec deployment/vllm-gemma-4 -c vllm-tpu -- ls /sys/class/net
kubectl exec deployment/vllm-gemma-4 -c vllm-tpu -- cat /proc/net/fib_trie | grep -B 1 "32 host"

Worauf Sie achten sollten: Neben Ihrer Standard-CNI-Schnittstelle (eth0) und dem Loopback (lo) sollten Sie ens9 und ens10 (oder ähnliche ensX-Namen) sehen. Diese stellen die physischen PCI-Netzwerkschnittstellen des GCE-Hosts dar, die dynamisch in Ihrem Pod durch den Open-Source-DRANET-Treiber mit der vorhersehbaren Slot-Benennungskonvention von systemd gebunden werden.

kubectl exec deployment/vllm-gemma-4 -c vllm-tpu -- ls /sys/class/net
ens10
ens9
eth0
Lo

kubectl exec deployment/vllm-gemma-4 -c vllm-tpu -- cat /proc/net/fib_trie | grep -B 1 "32 host"

              |-- 10.10.0.3
                 /32 host LOCAL
--
              |-- 10.20.0.3
                 /32 host LOCAL
--
           |-- 127.0.0.1
              /32 host LOCAL
--
     |-- 192.168.238.67
        /32 host LOCAL
--
              |-- 10.10.0.3
                 /32 host LOCAL
--
              |-- 10.20.0.3
                 /32 host LOCAL
--
           |-- 127.0.0.1
              /32 host LOCAL
--
     |-- 192.168.238.67
        /32 host LOCAL

10. LLM testen

Nachdem Sie Ihre Schnittstellen validiert haben, starten Sie einen einfachen Testcontainer in Ihrem Cluster, um eine Streaming-Inferenzanfrage an Gemma 4 zu senden.

1. Führen Sie den folgenden Befehl in der k8s-control-plane-Sitzung aus, um den interaktiven Client zu starten:

kubectl run gemma-chat --rm -i --tty --image=alpine --restart=Never -- sh -c '
  # 1. Silently install curl and jq
  apk add --no-cache curl jq > /dev/null

  echo -e "\n========================================================"
  echo -e "💬 Welcome to the Gemma 4 Real-Time CLI Chat client!"
  echo -e "========================================================"
  echo -e "   Type your prompt below. Type '\''exit'\'' or '\''quit'\'' to end."
  echo -e "========================================================\n"

  while true; do
    # Read user input
    echo -n -e "👤 \033[1;34mYou:\033[0m "
    read -r USER_INPUT

    # Handle exit conditions
    if [ "$USER_INPUT" = "exit" ] || [ "$USER_INPUT" = "quit" ] || [ -z "$USER_INPUT" ]; then
      echo -e "\n👋 Goodbye!"
      break
    fi

    echo -n -e "🤖 \033[1;32mGemma:\033[0m "

    # Use jq to safely escape double quotes and special characters in user input
    JSON_PAYLOAD=$(jq -n --arg msg "$USER_INPUT" '\''{
      model: "google/gemma-4-E4B-it",
      messages: [{role: "user", content: $msg}],
      temperature: 0.7,
      stream: true
    }'\'')

    # Stream the tokens in real-time with a typewriter effect
    curl -s -X POST http://vllm-gemma-service:8080/v1/chat/completions \
      -H "Content-Type: application/json" \
      -d "$JSON_PAYLOAD" | while read -r line; do
        # Extract SSE data streams
        if echo "$line" | grep -q "data:"; then
          DATA_CLEAN=$(echo "$line" | sed "s/^data: //" | tr -d "\r")
          if [ "$DATA_CLEAN" != "[DONE]" ] && [ -n "$DATA_CLEAN" ]; then
            # Parse and print only the token content
            TOKEN=$(echo "$DATA_CLEAN" | jq -r ".choices[0].delta.content // empty" 2>/dev/null)
            echo -n "$TOKEN"
          fi
        fi
      done
    echo -e "\n"
  done
'

Interactive chat

Hinweis:Dieses Modell gibt Antworten basierend auf den Daten zurück, mit denen es trainiert wurde. Es ist möglicherweise nicht über aktuelle Probleme informiert. Geben Sie exit ein, um den interaktiven Chat zu beenden.

11. Bereinigen

Hinweis:Um unnötige Kosten zu vermeiden, sollten Sie Ihre Umgebung bereinigen.

Löschen Sie zuerst alle Arbeitslasten, Secrets und Konfigurationen aus Ihrem Cluster.

Wenn Sie noch in Ihrer sicheren k8s-control-plane-SSH-Sitzung angemeldet sind, führen Sie den folgenden Befehl direkt aus. Wenn Sie die Verbindung bereits getrennt haben, stellen Sie zuerst wieder eine SSH-Verbindung her:

1. Stellen Sie eine sichere Verbindung zur VM der Steuerungsebene von Cloud Shell aus wieder her. Wenn Sie bereits mit dieser VM verbunden sind, überspringen Sie diesen Schritt.

gcloud compute ssh k8s-control-plane \
    --zone=$ZONE \
    --tunnel-through-iap

2. Kubernetes-Ressourcen bereinigen

# 1. Delete the Gemma 4 deployment and service
kubectl delete -f gemma-inference.yaml --ignore-not-found=true

# 2. Delete the Hugging Face access secret
kubectl delete secret hf-token --ignore-not-found=true

# 3. Delete the open-source DRANET specs and drivers
kubectl delete deviceclass dranet --ignore-not-found=true
kubectl delete resourceclaimtemplate tpu-net-interfaces --ignore-not-found=true
kubectl delete -f https://raw.githubusercontent.com/kubernetes-sigs/dranet/refs/heads/main/install.yaml --ignore-not-found=true

# 4. Uninstall the OSS TPU Hardware Driver
helm uninstall dra-driver-google-tpu -n dra-driver-google-tpu --wait || true

3. Geben Sie nun exit ein und kehren Sie zu Ihrem aktiven Cloud Shell-Verzeichnis zurück, in dem Ihre Terraform-Dateien gespeichert sind. Löschen Sie alle Knoten, VPC-Netzwerke und Firewallregeln.

# 1. Create the teardown script
cat << 'EOF' > teardown.sh
#!/bin/bash

# The specific networks defined in your Terraform vpc.tf
NETWORKS=(
  "oss-k8s-primary-vpc"
  "oss-tpu-vpc-1"
  "oss-tpu-vpc-2"
)

echo "=== Hunting down and deleting ALL firewall rules for OSS networks ==="

for NETWORK in "${NETWORKS[@]}"; do
    echo "Searching for firewall rules attached to network: $NETWORK..."

    # Query GCP for any firewall rule tied to this specific network
    STUCK_RULES=$(gcloud compute firewall-rules list \
        --filter="network:($NETWORK)" \
        --format="value(name)" | tr '\n' ' ')

    # Check if the string is not empty and contains more than just whitespace
    if [ -n "$STUCK_RULES" ] && [ "$STUCK_RULES" != " " ]; then
        echo "🔥 Found rules holding $NETWORK hostage: $STUCK_RULES"
        echo "Deleting them now..."
        gcloud compute firewall-rules delete $STUCK_RULES --quiet
    else
        echo "✅ No firewall rules found for $NETWORK."
    fi
done

# Fallback: Explicitly delete the named rules from your Terraform file
# just in case the dynamic filter missed them due to caching delays
echo "=== Running fallback deletion for explicitly named Terraform rules ==="
gcloud compute firewall-rules delete \
    oss-k8s-primary-allow-internal \
    oss-k8s-allow-iap-ssh \
    oss-tpu1-allow-internal \
    oss-tpu2-allow-internal \
    --quiet 2>/dev/null || true

echo "--------------------------------------------------------"
echo "✅ Firewall cleanup complete!"
echo "Your networks are now stripped of firewalls and ready to be deleted."
echo "--------------------------------------------------------"

echo "=== Destroying Infrastructure ==="
cd ~/oss-kube-dra || exit
terraform destroy -auto-approve

echo "--------------------------------------------------------"
echo "✅ Infrastructure successfully destroyed!"
echo "--------------------------------------------------------"
EOF

# 2. Make the script executable and run it
chmod +x teardown.sh
./teardown.sh

4. Löschen Sie den Terraform-Ordner oss-kube-dra.

cd
rm -r oss-kube-dra

12. Glückwunsch

Sie haben eine leistungsstarke, selbstverwaltete Kubernetes-KI-Infrastruktur direkt auf Google Compute Engine-VM-Instanzen (GCE) bereitgestellt, gebootstrappt und validiert.

Sie haben jetzt ein umfassendes Verständnis auf Systemebene dafür, wie Kubernetes die dynamische Ressourcenzuweisung (Dynamic Resource Allocation, DRA) verwendet, um TPU-Beschleuniger zu orchestrieren, Hochgeschwindigkeits-Hosttopologien mit mehreren NICs zu binden und hochmoderne Large Language Models bereitzustellen.

Weitere Informationen

Weitere Informationen zum GKE-Netzwerk

Nächstes Lab absolvieren

Setzen Sie Ihre Aufgabenreihe mit Google Cloud fort und sehen Sie sich diese anderen Google Cloud-Labs an:

• Multi-Cluster-GKE-Inference Gateway mit TPUs, Cloud Storage FUSE und verwaltetem DRANET erstellen
• KI‑Infrastruktur: Netzwerktechniken
• Generative KI kennenlernen – Vertex AI
• Einführung in Cloud-Netzwerke
