1. 개요
이 실습에서는 Google Compute Engine (GCE)에서 직접 자체 관리형 AI 인프라를 빌드하는 방법을 소개합니다. Terraform과 kubeadm을 사용하여 가상 머신 (일부는 TPU 포함)에 관리되지 않는 Kubernetes 클러스터를 부트스트랩하고 오픈소스 드라이버를 사용하여 Kubernetes 동적 리소스 할당 (DRA)을 구성합니다. 다음과 같은 항목을 사용하게 됩니다.
- Google Compute Engine - 클러스터를 부트스트랩하는 데 필요한 컴퓨팅 리소스를 제공합니다.
- TPU - Google의 맞춤형 가속기 칩입니다.
- Kubernetes OSS - Kubernetes를 수동으로 설치하고 설정하는 소프트웨어
- OSS DRANET - DRA 네트워킹 드라이버
- TPU용 OSS DRA - TPU를 지원하는 DRA 드라이버
환경을 구성하려면 각각 자체 서브넷이 있는 여러 독립 VPC 네트워크를 배포합니다. 이렇게 하면 여러 네트워크 인터페이스 (다중 NIC)로 VM 인스턴스를 프로비저닝하여 관리 트래픽과 고속 TPU 데이터 트래픽을 분리할 수 있습니다.
다음으로 오픈소스 동적 리소스 할당 (DRA)을 사용 설정하려면 DRA Google TPU 하드웨어 드라이버와 DRANET 네트워킹 드라이버를 모두 설치합니다. 그런 다음 Kubernetes DeviceClass를 구성하고 이러한 리소스의 동적 프로비저닝을 처리하는 ResourceClaimTemplate을 작성합니다.
마지막으로 Neper를 사용하여 고성능 벤치마킹 워크로드를 배포하여 작업자 노드 간의 점보 프레임 네트워크 데이터 경로를 검증한 다음 Python JAX 테스트를 통해 기본 TPU 실리콘을 검증합니다. 그런 다음 완전히 격리된 하드웨어 및 네트워크 DRA 클레임을 사용하여 Hugging Face를 통해 Google의 최첨단 Gemma 4 모델을 제공하기 위해 vLLM을 배포합니다.
구성에서는 Terraform, gcloud, kubectl를 조합하여 사용합니다.
이 실습에서는 다음 작업을 수행하는 방법을 알아봅니다.
- VPC 네트워크 설정
- GCE에 노드 3개 배포 (Standard 노드 1개, TPU v6 노드 2개)
- Kubernetes 부트스트랩
- TPU용 OSS DRANET 및 DRA 구성
- 벤치마크 성능
- DeviceClass 및 ResourceClaimTemplate 만들기
- 네트워크 및 하드웨어 성능 벤치마킹
- Gemma 4 배포: vLLM 및 활성 DRA 클레임을 사용하여 TPU v6e 하드웨어에서 모델 서빙

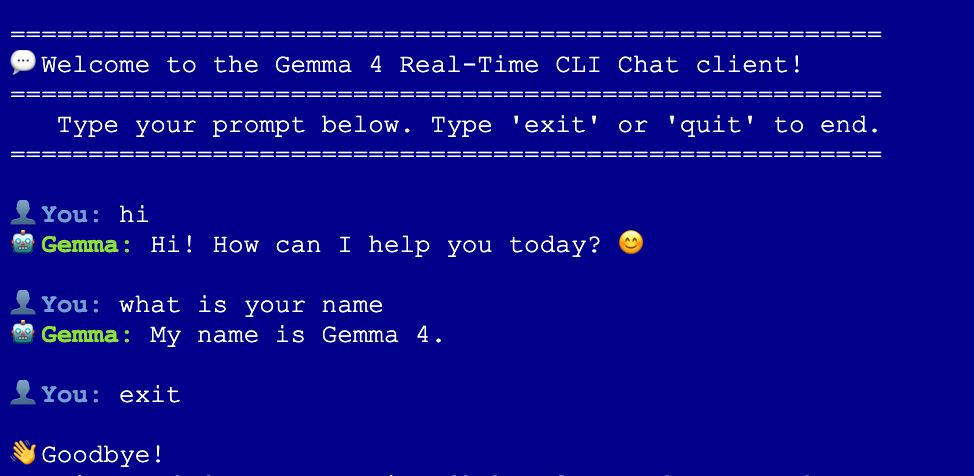

- LLM 연결 테스트

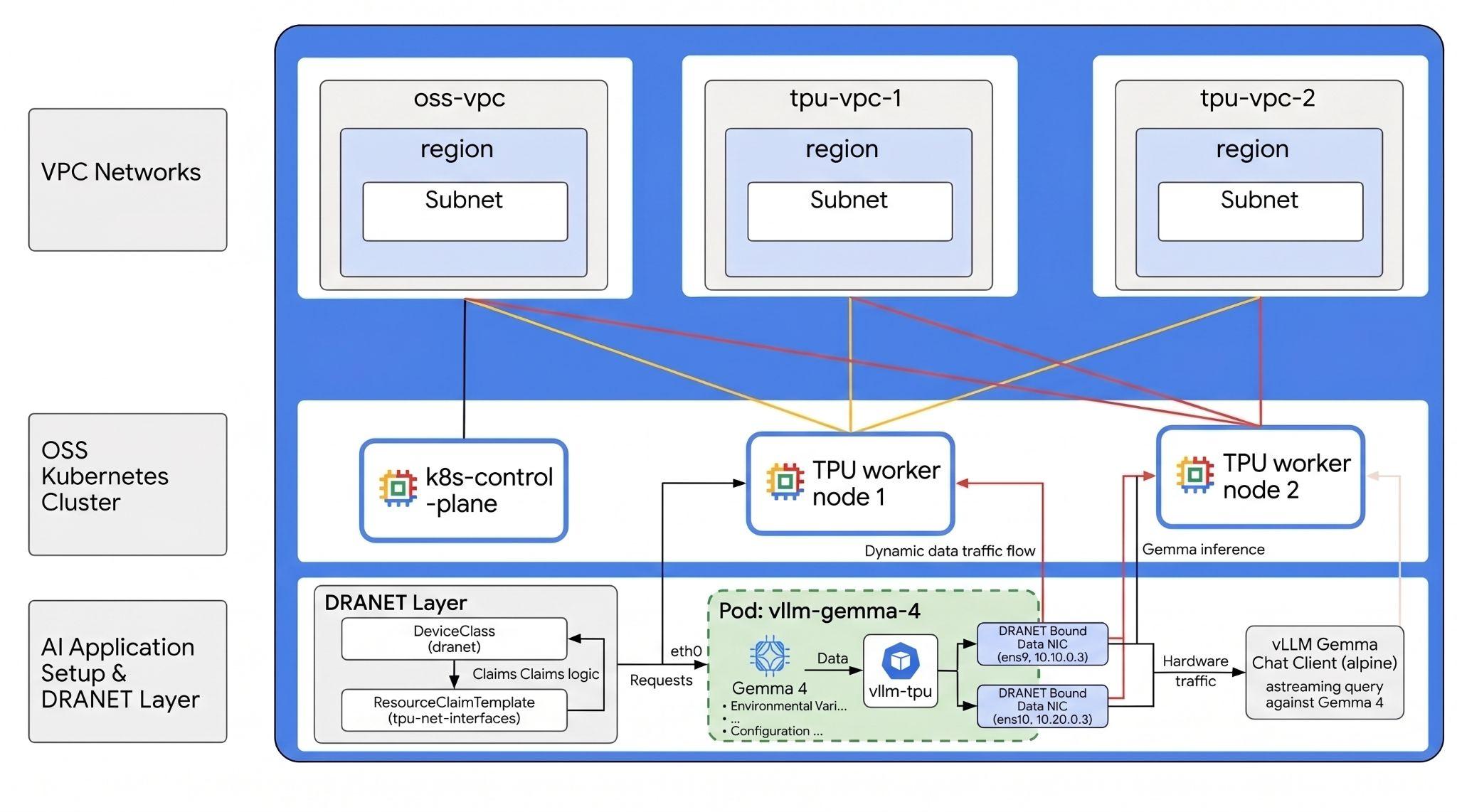

이 실습에서는 다음 패턴을 만듭니다.
그림 1.
2. Google Cloud 서비스 설정
자습형 환경 설정
- Google Cloud Console에 로그인하여 새 프로젝트를 만들거나 기존 프로젝트를 재사용합니다. 아직 Gmail이나 Google Workspace 계정이 없는 경우 계정을 만들어야 합니다.
- 프로젝트 이름은 이 프로젝트 참가자의 표시 이름입니다. 이는 Google API에서 사용하지 않는 문자열이며 언제든지 업데이트할 수 있습니다.
- 프로젝트 ID는 모든 Google Cloud 프로젝트에서 고유하며, 변경할 수 없습니다(설정된 후에는 변경할 수 없음). Cloud 콘솔은 고유한 문자열을 자동으로 생성합니다. 일반적으로는 신경 쓰지 않아도 됩니다. 대부분의 Codelab에서는 프로젝트 ID (일반적으로
PROJECT_ID로 식별됨)를 참조해야 합니다. 생성된 ID가 마음에 들지 않으면 다른 임의 ID를 생성할 수 있습니다. 또는 직접 시도해 보고 사용 가능한지 확인할 수도 있습니다. 이 단계 이후에는 변경할 수 없으며 프로젝트 기간 동안 유지됩니다. - 참고로 세 번째 값은 일부 API에서 사용하는 프로젝트 번호입니다. 이 세 가지 값에 대한 자세한 내용은 문서를 참고하세요.
- 다음으로 Cloud 리소스/API를 사용하려면 Cloud 콘솔에서 결제를 사용 설정해야 합니다. 이 Codelab 실행에는 많은 비용이 들지 않습니다. 이 튜토리얼이 끝난 후에 요금이 청구되지 않도록 리소스를 종료하려면 만든 리소스 또는 프로젝트를 삭제하면 됩니다. Google Cloud 신규 사용자는 300달러(USD) 상당의 무료 체험판 프로그램에 참여할 수 있습니다.
Cloud Shell 시작
Google Cloud를 노트북에서 원격으로 실행할 수 있지만, 이 Codelab에서는 Cloud에서 실행되는 명령줄 환경인 Google Cloud Shell을 사용합니다.
Google Cloud Console의 오른쪽 상단 툴바에 있는 Cloud Shell 아이콘을 클릭합니다.
환경을 프로비저닝하고 연결하는 데 몇 분 정도 소요됩니다. 완료되면 다음과 같이 표시됩니다.
가상 머신에는 필요한 개발 도구가 모두 들어있습니다. 영구적인 5GB 홈 디렉터리를 제공하고 Google Cloud에서 실행되므로 네트워크 성능과 인증이 크게 개선됩니다. 이 Codelab의 모든 작업은 브라우저 내에서 수행할 수 있습니다. 아무것도 설치할 필요가 없습니다.
3. Terraform으로 환경 설정
이 실습을 진행하려면 TPU에 액세스할 수 있어야 합니다. 사용된 정확한 버전은 TPU v6e입니다.
- 액세스 권한을 얻으려면 TPU 계획 문서를 따르고 TPU 할당량을 사용 설정해야 합니다.
- TPU 할당량이 있는 리전을 사용합니다. 자세한 내용은 'GKE에서 TPU 가용성 확인' 문서를 참고하세요.
- (2)개의 4 TPU v6e 칩이 필요한 소규모 배포를 사용하고 있습니다 (
ct6e-standard-4t)단일 리전의 2x2 슬라이스). - Hugging Face 토큰: Gemma 모델 가중치를 다운로드하려면 액세스 토큰이 필요합니다.
방화벽 규칙과 서브넷이 있는 3개의 커스텀 VPC를 만듭니다. Cloud 콘솔을 열고 사용할 프로젝트를 선택합니다.
- 콘솔 오른쪽 상단에 있는 Cloud Shell을 열고 Cloud Shell에 올바른 프로젝트 ID가 표시되는지 확인하고 액세스를 허용하라는 메시지가 표시되면 확인합니다.
oss-kube-dra,라는 폴더를 만들고 폴더로 이동하여 변수를 추가합니다. 참고: 'REGION' 및 'ZONE'의 변수 값을 실제 리전 및 영역으로 업데이트하세요. 사용되는 기본 리전은 'europe-west4'이고 사용되는 기본 영역은 'europe-west4-a'입니다.
mkdir -p oss-kube-dra && cd oss-kube-dra
export PROJECT_ID=$(gcloud config get-value project)
export REGION="europe-west4"
export ZONE="europe-west4-a"
echo $PROJECT_ID
echo $REGION
echo $ZONE
- 이제 구성 파일을 추가합니다. 이렇게 하면 terraform.tfvars , variables.tf, vpc.tf 파일이 생성됩니다.
cat << EOF > terraform.tfvars
project_id = "${PROJECT_ID}"
region = "${REGION}"
zone = "${ZONE}"
EOF
cat << 'EOF' > variables.tf
variable "project_id" {
type = string
description = "The Google Cloud Project ID"
}
variable "region" {
type = string
description = "The region to deploy the resources"
}
variable "zone" {
type = string
description = "The specific zone for the VMs"
}
variable "control_plane_machine_type" {
type = string
default = "e2-standard-8"
description = "Machine type for the Kubernetes control plane node"
}
variable "tpu_worker_machine_type" {
type = string
default = "ct6e-standard-4t"
description = "The machine type for TPU workers (TPU v6e Trillium VM)"
}
EOF
cat << 'EOF' > vpc.tf
terraform {
required_version = ">= 1.5.0"
required_providers {
google = {
source = "hashicorp/google"
version = "~> 7.32.0"
}
}
}
provider "google" {
project = var.project_id
region = var.region
}
# 1. Primary Management VPC and Subnet
resource "google_compute_network" "primary_vpc" {
name = "oss-k8s-primary-vpc"
auto_create_subnetworks = false
mtu = 1460
}
resource "google_compute_subnetwork" "primary_subnet" {
name = "oss-k8s-primary-subnet"
ip_cidr_range = "10.0.0.0/24"
region = var.region
network = google_compute_network.primary_vpc.id
}
# 2. Cloud NAT Router and NAT Gateway for Primary VPC (Outbound Access)
resource "google_compute_router" "router" {
name = "oss-k8s-router"
network = google_compute_network.primary_vpc.id
region = var.region
}
resource "google_compute_router_nat" "nat" {
name = "oss-k8s-nat"
router = google_compute_router.router.name
region = var.region
nat_ip_allocate_option = "AUTO_ONLY"
source_subnetwork_ip_ranges_to_nat = "ALL_SUBNETWORKS_ALL_IP_RANGES"
}
# 3. Firewalls for Primary VPC
resource "google_compute_firewall" "allow_internal" {
name = "oss-k8s-primary-allow-internal"
network = google_compute_network.primary_vpc.id
allow {
protocol = "tcp"
}
allow {
protocol = "udp"
}
allow {
protocol = "icmp"
}
source_ranges = ["10.0.0.0/24"]
}
resource "google_compute_firewall" "allow_iap" {
name = "oss-k8s-allow-iap-ssh"
network = google_compute_network.primary_vpc.id
allow {
protocol = "tcp"
ports = ["22"]
}
source_ranges = ["35.235.240.0/20"]
}
# 4. Multi-NIC TPU Networks and Subnets (With Jumbo Frames MTU 8896)
resource "google_compute_network" "tpu_vpc" {
count = 2
name = "oss-tpu-vpc-${count.index + 1}"
auto_create_subnetworks = false
mtu = 8896
}
resource "google_compute_subnetwork" "tpu_subnet" {
count = 2
name = "oss-tpu-vpc-${count.index + 1}-subnet"
ip_cidr_range = "10.${count.index + 1}0.0.0/24"
region = var.region
network = google_compute_network.tpu_vpc[count.index].id
}
resource "google_compute_firewall" "tpu_allow_internal" {
count = 2
name = "oss-tpu${count.index + 1}-allow-internal"
network = google_compute_network.tpu_vpc[count.index].id
allow {
protocol = "tcp"
}
allow {
protocol = "udp"
}
allow {
protocol = "icmp"
}
source_ranges = ["10.${count.index + 1}0.0.0/24"]
}
EOF
oss-kube-dra디렉터리에 있는지 확인하고 다음 명령어를 실행합니다.terraform init작업 디렉터리를 초기화합니다. 이는 첫 번째 단계로, 지정된 구성에 필요한 제공업체를 다운로드합니다.terraform plan -out은 Terraform이 인프라를 배포하기 위해 취할 조치를 보여주는 실행 계획을 생성합니다.-out를 사용하면 실행 계획을 이름이 지정된 바이너리에 저장할 수 있습니다. 변경사항을 적용하지 않고 어떤 결과가 나오는지 확인할 수 있습니다.terraform apply를 실행하면 업데이트가 실행됩니다.
terraform init
terraform plan -out=tfplan
- 이제
terraform apply를 실행한 후 배포를 실행합니다. 저장된 실행 계획을 적용하므로 확인 메시지 없이 즉시 실행됩니다. (5~10분 정도 걸릴 수 있음)
terraform apply tfplan
- 설정을 확인합니다.
echo -e "\n=== Verifying VPC Networks ==="
gcloud compute networks list --filter="name~oss-.*" --project=$PROJECT_ID
echo -e "\n=== Verifying Subnetworks ==="
gcloud compute networks subnets list --filter="name~oss-.*" --project=$PROJECT_ID
echo -e "\n=== Verifying Firewall Rules ==="
gcloud compute firewall-rules list --filter="name~oss-.*" --project=$PROJECT_ID
echo -e "\n=== Verifying Cloud NAT ==="
gcloud compute routers nats list --router=oss-k8s-router --router-region=$REGION --project=$PROJECT_ID
VM 노드 만들기
이제 Compute Engine 인스턴스를 정의합니다.
oss-kube-dra디렉터리에 있는지 확인하고 Cloud Shell에서 다음 명령어를 실행하여nodes.tf파일을 작성합니다.
cat << 'EOF' > nodes.tf
# 1. K8s Control Plane VM (No TPU)
resource "google_compute_instance" "control_plane" {
name = "k8s-control-plane"
machine_type = var.control_plane_machine_type
zone = var.zone
boot_disk {
initialize_params {
image = "projects/ubuntu-os-cloud/global/images/family/ubuntu-2204-lts"
size = 100
}
}
network_interface {
network = google_compute_network.primary_vpc.id
subnetwork = google_compute_subnetwork.primary_subnet.id
# No public IP block keeps this node private
}
service_account {
scopes = ["cloud-platform"]
}
}
# 2. TPU Worker VMs (Multi-NIC ct6e-standard-4t instances)
resource "google_compute_instance" "tpu_workers" {
count = 2
name = "k8s-tpu-worker-${count.index + 1}"
machine_type = var.tpu_worker_machine_type
zone = var.zone
boot_disk {
initialize_params {
image = "projects/ubuntu-os-accelerator-images/global/images/family/ubuntu-accel-2204-amd64-tpu-v5e-v5p-v6e"
size = 200
}
}
scheduling {
on_host_maintenance = "TERMINATE"
provisioning_model = "STANDARD"
}
# NIC 1: Management VPC Subnet
network_interface {
network = google_compute_network.primary_vpc.id
subnetwork = google_compute_subnetwork.primary_subnet.id
}
# NIC 2: TPU VPC 1 Subnet
network_interface {
network = google_compute_network.tpu_vpc[0].id
subnetwork = google_compute_subnetwork.tpu_subnet[0].id
}
# NIC 3: TPU VPC 2 Subnet
network_interface {
network = google_compute_network.tpu_vpc[1].id
subnetwork = google_compute_subnetwork.tpu_subnet[1].id
}
service_account {
scopes = ["cloud-platform"]
}
lifecycle {
ignore_changes = [
boot_disk[0].initialize_params[0].image,
guest_accelerator,
metadata
]
}
}
EOF
- 새 구성을 작성한 후 새 계획을 생성하고 이를 적용하여 인스턴스를 프로비저닝합니다.
terraform plan -out=tfplan
terraform apply tfplan
- 인증을 탭합니다.
echo -e "\n=== Verifying Provisioned VM Instances ==="
gcloud compute instances list --filter="name~k8s-.*" --project=$PROJECT_ID
echo -e "\n=== Verifying Network Interfaces on Workers ==="
for i in 1 2; do
echo -e "\n--- Interfaces for k8s-tpu-worker-${i} ---"
gcloud compute instances describe k8s-tpu-worker-${i} \
--zone=$ZONE \
--project=$PROJECT_ID \
--format="table(networkInterfaces[].network.basename(), networkInterfaces[].networkIP)"
done
4. Kubernetes 클러스터 제어 노드 부트스트랩
이 섹션에서는 새로 만든 컨트롤 플레인 VM 인스턴스에 안전하게 연결하고, 기본 운영체제를 구성하고, 컨테이너 런타임과 Kubernetes 패키지를 설치하고, 클러스터를 초기화하고, 엄격한 트래픽 격리를 사용하여 관리 네트워크에 Calico CNI를 배포합니다.
- GCE의 IAP (Identity-Aware Proxy) 터널을 사용하여
k8s-control-plane인스턴스에 안전하게 연결합니다. Cloud Shell 터미널에서 다음 명령어를 실행합니다.
gcloud compute ssh k8s-control-plane \
--zone=$ZONE \
--tunnel-through-iap
k8s-control-planeVM에서 설치 및 구성 단계를 자동화하는init-control-plane.sh라는 스크립트를 만듭니다.
cat << 'CONTROL_PLANE_EOF' > init-control-plane.sh
#!/bin/bash
# Strict error handling: fail instantly if any command exits with a non-zero status
set -e
echo "=== 1. Neutralizing Background Updates & Preparing Base OS ==="
# Prevent unattended upgrades from locking apt or breaking network configuration mid-setup
sudo systemctl stop apt-daily.timer apt-daily-upgrade.timer || true
sudo systemctl disable apt-daily.timer apt-daily-upgrade.timer || true
sudo systemctl mask apt-daily.service apt-daily-upgrade.service || true
# Turn off swap (mandatory for Kubernetes)
sudo swapoff -a
sudo sed -i '/ swap / s/^\(.*\)$/#\1/g' /etc/fstab
# Load required kernel modules
cat << 'EOT' | sudo tee /etc/modules-load.d/k8s.conf
overlay
br_netfilter
EOT
sudo modprobe overlay
sudo modprobe br_netfilter
# Configure sysctl requirements for Kubernetes bridging
cat << 'EOT' | sudo tee /etc/sysctl.d/k8s.conf
net.bridge.bridge-nf-call-iptables = 1
net.bridge.bridge-nf-call-ip6tables = 1
net.ipv4.ip_forward = 1
EOT
sudo sysctl --system
echo "=== 2. Installing Container Runtime (Containerd) ==="
sudo apt-get update
sudo apt-get install -y ca-certificates curl gnupg bash-completion
sudo install -m 0755 -d /etc/apt/keyrings
curl -fsSL https://download.docker.com/linux/ubuntu/gpg | sudo gpg --dearmor --yes -o /etc/apt/keyrings/docker.gpg
sudo chmod a+r /etc/apt/keyrings/docker.gpg
echo "deb [arch=$(dpkg --print-architecture) signed-by=/etc/apt/keyrings/docker.gpg] https://download.docker.com/linux/ubuntu $(. /etc/os-release && echo $VERSION_CODENAME) stable" | sudo tee /etc/apt/sources.list.d/docker.list > /dev/null
sudo apt-get update
sudo apt-get install -y docker-ce docker-ce-cli containerd.io
echo "=== 3. Configuring Containerd with Systemd Cgroups ==="
sudo mkdir -p /etc/containerd
containerd config default | sudo tee /etc/containerd/config.toml >/dev/null
sudo sed -i 's/SystemdCgroup = false/SystemdCgroup = true/' /etc/containerd/config.toml
sudo systemctl daemon-reload
sudo systemctl restart containerd
sudo systemctl enable containerd
# Validation Step: Verify runtime engine health
if ! systemctl is-active --quiet containerd; then
echo "❌ ERROR: Containerd failed to start properly."
exit 1
fi
echo "✅ Containerd runtime is active and healthy."
echo "=== 4. Installing Kubernetes 1.36 Binaries ==="
curl -fsSL https://pkgs.k8s.io/core:/stable:/v1.36/deb/Release.key | sudo gpg --dearmor --yes -o /etc/apt/keyrings/kubernetes-apt-keyring.gpg
echo 'deb [signed-by=/etc/apt/keyrings/kubernetes-apt-keyring.gpg] https://pkgs.k8s.io/core:/stable:/v1.36/deb/ /' | sudo tee /etc/apt/sources.list.d/kubernetes.list
sudo apt-get update
sudo apt-get install -y kubelet kubeadm kubectl
sudo apt-mark hold kubelet kubeadm kubectl
# Configure Autocomplete and Aliases system-wide
kubectl completion bash | sudo tee /etc/bash_completion.d/kubectl > /dev/null
kubeadm completion bash | sudo tee /etc/bash_completion.d/kubeadm > /dev/null
if ! grep -q 'alias k=kubectl' ~/.bashrc; then
echo 'alias k=kubectl' >> ~/.bashrc
echo 'complete -o default -F __start_kubectl k' >> ~/.bashrc
fi
echo "=== 5. Initializing Control Plane Engine ==="
sudo kubeadm init --pod-network-cidr=192.168.0.0/16
echo "=== 6. Configuring Administrative Cluster Credentials ==="
mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config
# Validation Step: Verify API Server local responsiveness
echo "Waiting for local API server context..."
until kubectl cluster-info &>/dev/null; do
sleep 2
done
echo "✅ Kubernetes API server is responding locally."
echo "=== 7. Deploying Calico Network Operator ==="
kubectl create -f https://raw.githubusercontent.com/projectcalico/calico/v3.27.3/manifests/tigera-operator.yaml
# Validation Step: Ensure Tigera Operator CRD is fully available before applying configuration
echo "Waiting for Tigera Installation CRD to register on the API server..."
kubectl wait --for=condition=established crd/installations.operator.tigera.io --timeout=60s
echo "=== 8. Deploying Calico Custom Resources (Subnet Interlock Locked to 10.0.0.0/24) ==="
cat << 'CALICO_EOF' > custom-calico.yaml
apiVersion: operator.tigera.io/v1
kind: Installation
metadata:
name: default
spec:
calicoNetwork:
nodeAddressAutodetectionV4:
cidrs:
- "10.0.0.0/24"
ipPools:
- blockSize: 26
cidr: 192.168.0.0/16
encapsulation: VXLANCrossSubnet
natOutgoing: Enabled
nodeSelector: all()
CALICO_EOF
kubectl apply -f custom-calico.yaml
# Validation Step: Confirm Calico daemon configurations are processing
echo "Waiting 10 seconds for Calico system namespaces to initialize..."
sleep 10
echo "Current Calico workload deployment status:"
kubectl get pods -n calico-system
echo "=== 9. Exporting Worker Cluster Join Token ==="
sudo kubeadm token create --print-join-command > ~/join.sh
chmod +x ~/join.sh
echo "--------------------------------------------------------"
echo "✅ CONTROL PLANE BOOTSTRAP COMPLETE!"
echo "Your cluster join command for the TPU workers is saved below:"
echo "--------------------------------------------------------"
cat ~/join.sh
CONTROL_PLANE_EOF
- 스크립트를 실행합니다.
chmod +x init-control-plane.sh
./init-control-plane.sh
- 완료되면 확인합니다. 모두 활성화되는 데 몇 분 정도 걸립니다.
kubectl get nodes
kubectl get pods -A
다음과 비슷한 내용이 표시됩니다.
NAME STATUS ROLES AGE VERSION k8s-control-plane Ready control-plane 6m50s v1.36.2 NAMESPACE NAME READY STATUS RESTARTS AGE calico-system calico-kube-controllers-5578ff64dd-87vp2 1/1 Running 0 6m33s calico-system calico-node-fxzpp 1/1 Running 0 6m33s calico-system calico-typha-785cbc858-rv4nz 1/1 Running 0 6m33s calico-system csi-node-driver-wlrhx 2/2 Running 0 6m33s kube-system coredns-589f44dc88-pqfrl 1/1 Running 0 6m42s kube-system coredns-589f44dc88-sdwmj 1/1 Running 0 6m42s kube-system etcd-k8s-control-plane 1/1 Running 0 6m47s kube-system kube-apiserver-k8s-control-plane 1/1 Running 0 6m47s kube-system kube-controller-manager-k8s-control-plane 1/1 Running 0 6m47s kube-system kube-proxy-jnm2p 1/1 Running 0 6m42s kube-system kube-scheduler-k8s-control-plane 1/1 Running 0 6m47s tigera-operator tigera-operator-6bc8d879b5-w5mrq 1/1 Running 0 6m42s
ssh연결을 종료하여 Cloud Shell로 돌아갑니다.
exit
5. TPU 워커 노드 추가
컨트롤 플레인 VM에 안전하게 연결되고, 클러스터 가입 토큰을 가져오며, TPU 워커 노드를 클러스터에 동시에 구성하고 등록하는 Cloud Shell의 스크립트를 실행합니다.
- Cloud Shell에서 다음 명령어를 실행하여 오케스트레이션 스크립트를 작성합니다.
cat << 'WORKER_BOOTSTRAP_EOF' > bootstrap-workers.sh
#!/bin/bash
# Strict error handling: fail instantly if any command exits with a non-zero status
set -e
# Fetch the join command safely from the control plane
echo "Fetching join command from Control Plane..."
JOIN_CMD=$(gcloud compute ssh k8s-control-plane --zone=$ZONE --tunnel-through-iap --command="cat ~/join.sh" 2>/dev/null)
if [ -z "$JOIN_CMD" ]; then
echo "❌ ERROR: Failed to retrieve the join command. Ensure the control plane is reachable."
exit 1
fi
echo "✅ Successfully retrieved join command."
# Create the setup script locally to be copied to the workers
cat << 'WORKER_INIT_EOF' > init-worker.sh
#!/bin/bash
set -e
echo "=== 1. Neutralizing Background Updates & Setting Non-Interactive Mode ==="
export DEBIAN_FRONTEND=noninteractive
sudo sed -i "s/#\$nrconf{restart} = 'i';/\$nrconf{restart} = 'a';/g" /etc/needrestart/needrestart.conf 2>/dev/null || true
# Prevent unattended upgrades from tearing down network interfaces mid-setup
sudo systemctl stop apt-daily.timer apt-daily-upgrade.timer || true
sudo systemctl disable apt-daily.timer apt-daily-upgrade.timer || true
sudo systemctl mask apt-daily.service apt-daily-upgrade.service || true
echo "=== 2. Base OS Prep ==="
# Disable swap
sudo swapoff -a
sudo sed -i '/ swap / s/^\(.*\)$/#\1/g' /etc/fstab
# Load required kernel modules
cat << 'EOT' | sudo tee /etc/modules-load.d/k8s.conf
overlay
br_netfilter
EOT
sudo modprobe overlay
sudo modprobe br_netfilter
# Configure bridging and IP forwarding sysctls
cat << 'EOT' | sudo tee /etc/sysctl.d/k8s.conf
net.bridge.bridge-nf-call-iptables = 1
net.bridge.bridge-nf-call-ip6tables = 1
net.ipv4.ip_forward = 1
EOT
sudo sysctl --system
echo "=== 3. Installing Containerd (CRI-Only) ==="
sudo apt-get update && sudo apt-get install -yq ca-certificates curl gnupg bash-completion
sudo install -m 0755 -d /etc/apt/keyrings
curl -fsSL https://download.docker.com/linux/ubuntu/gpg | sudo gpg --dearmor --yes -o /etc/apt/keyrings/docker.gpg
sudo chmod a+r /etc/apt/keyrings/docker.gpg
echo "deb [arch=$(dpkg --print-architecture) signed-by=/etc/apt/keyrings/docker.gpg] https://download.docker.com/linux/ubuntu $(. /etc/os-release && echo $VERSION_CODENAME) stable" | sudo tee /etc/apt/sources.list.d/docker.list > /dev/null
# Install only containerd to avoid unnecessary Docker CE overhead
sudo apt-get update && sudo apt-get install -yq containerd.io
sudo mkdir -p /etc/containerd
containerd config default | sudo tee /etc/containerd/config.toml >/dev/null
sudo sed -i 's/SystemdCgroup = false/SystemdCgroup = true/' /etc/containerd/config.toml
sudo systemctl daemon-reload
sudo systemctl restart containerd
sudo systemctl enable containerd
# Validation: Check containerd status
if ! systemctl is-active --quiet containerd; then
echo "❌ ERROR: Containerd failed to start."
exit 1
fi
echo "=== 4. Installing Kubernetes 1.36 Binaries ==="
curl -fsSL https://pkgs.k8s.io/core:/stable:/v1.36/deb/Release.key | sudo gpg --dearmor --yes -o /etc/apt/keyrings/kubernetes-apt-keyring.gpg
echo 'deb [signed-by=/etc/apt/keyrings/kubernetes-apt-keyring.gpg] https://pkgs.k8s.io/core:/stable:/v1.36/deb/ /' | sudo tee /etc/apt/sources.list.d/kubernetes.list
sudo apt-get update && sudo apt-get install -yq kubelet kubeadm kubectl
sudo apt-mark hold kubelet kubeadm kubectl
WORKER_INIT_EOF
# Append the actual join command to the script
echo "echo \"=== 5. Joining Cluster ===\"" >> init-worker.sh
echo "sudo $JOIN_CMD" >> init-worker.sh
# Push and run on both Workers concurrently
echo "Starting concurrent bootstrap on both workers..."
(
echo "[Worker 1] Copying script..."
gcloud compute scp init-worker.sh k8s-tpu-worker-1:~ --zone=$ZONE --tunnel-through-iap --quiet
echo "[Worker 1] Executing script..."
gcloud compute ssh k8s-tpu-worker-1 --zone=$ZONE --tunnel-through-iap --command="bash ~/init-worker.sh"
echo "✅ [Worker 1] Bootstrap and Join complete!"
) &
(
echo "[Worker 2] Copying script..."
gcloud compute scp init-worker.sh k8s-tpu-worker-2:~ --zone=$ZONE --tunnel-through-iap --quiet
echo "[Worker 2] Executing script..."
gcloud compute ssh k8s-tpu-worker-2 --zone=$ZONE --tunnel-through-iap --command="bash ~/init-worker.sh"
echo "✅ [Worker 2] Bootstrap and Join complete!"
) &
# Wait for both background processes to finish
wait
echo "--------------------------------------------------------"
echo "✅ BOTH WORKERS HAVE FINISHED PROCESSING"
echo "--------------------------------------------------------"
# Final Validation Check from Control Plane
echo "Verifying cluster node status..."
sleep 5 # Give kubelet a moment to register the nodes
gcloud compute ssh k8s-control-plane --zone=$ZONE --tunnel-through-iap --command="kubectl get nodes -o wide"
WORKER_BOOTSTRAP_EOF
- 작업자 설정을 실행합니다. (이 프로세스는 백그라운드에서 두 설치를 동시에 실행하며 완료하는 데 약 3~5분이 소요됩니다.)
chmod +x bootstrap-workers.sh
./bootstrap-workers.sh
모든 노드가 클러스터에 추가되면 다음과 비슷한 내용이 표시됩니다.
To increase the performance of the tunnel, consider installing NumPy. For instructions, please see https://cloud.google.com/iap/docs/using-tcp-forwarding#increasing_the_tcp_upload_bandwidth NAME STATUS ROLES AGE VERSION INTERNAL-IP EXTERNAL-IP OS-IMAGE KERNEL-VERSION CONTAINER-RUNTIME k8s-control-plane Ready control-plane 25m v1.36.2 10.0.0.2 <none> Ubuntu 22.04.5 LTS 6.8.0-1064-gcp (amd64) containerd://2.2.6 k8s-tpu-worker-1 NotReady <none> 10s v1.36.2 10.0.0.3 <none> Ubuntu 22.04.5 LTS 6.8.0-1064-gcp (amd64) containerd://2.2.6 k8s-tpu-worker-2 Ready <none> 27s v1.36.2 10.0.0.4 <none> Ubuntu 22.04.5 LTS 6.8.0-1064-gcp (amd64) containerd://2.2.6
6. OSS DRA TPU 드라이버 배포
이 섹션에서는 컨트롤 플레인으로 돌아가 TPU 워커 노드에 특정 가속기 토폴로지 세부정보를 라벨링하고 Helm을 사용하여 오픈소스 Google TPU DRA 드라이버를 설치합니다. 이 드라이버는 실제 TPU v6e 칩을 검색하고 Kubernetes API에 기본적으로 매핑하는 역할을 합니다.
- Cloud Shell에서
k8s-control-planeVM에 안전하게 다시 연결합니다.
gcloud compute ssh k8s-control-plane \
--zone=$ZONE \
--tunnel-through-iap
k8s-control-planeSSH 세션 내에서 다음 명령어를 실행합니다. 정확한 칩 개수 키를 포함한 전체 라벨 세트로 노드에 라벨 지정
kubectl label node k8s-tpu-worker-1 \
cloud.google.com/gke-tpu-accelerator=tpu-v6e-slice \
cloud.google.com/gke-tpu-topology=2x2 \
cloud.google.com/gke-tpu-dra-driver=true \
cloud.google.com/gke-accelerator-count=4 \
cloud.google.com/gke-tpu-count=4 \
--overwrite
kubectl label node k8s-tpu-worker-2 \
cloud.google.com/gke-tpu-accelerator=tpu-v6e-slice \
cloud.google.com/gke-tpu-topology=2x2 \
cloud.google.com/gke-tpu-dra-driver=true \
cloud.google.com/gke-accelerator-count=4 \
cloud.google.com/gke-tpu-count=4 \
--overwrite
- Helm으로 DRA TPU 드라이버 클론 및 설치
curl -fsSL https://raw.githubusercontent.com/helm/helm/main/scripts/get-helm-3 | bash
git clone https://github.com/kubernetes-sigs/dra-driver-google-tpu.git ~/dra-driver-google-tpu || true
cd ~/dra-driver-google-tpu
rm -f *.pack *.tgz
helm install dra-driver-google-tpu ./deployments/helm/dra-driver-google-tpu \
-n dra-driver-google-tpu \
--create-namespace \
--set 'kubeletPlugin.env[0].name=NODE_NAME' \
--set 'kubeletPlugin.env[0].valueFrom.fieldRef.fieldPath=spec.nodeName'
cd ~
- DRA TPU 드라이버 설정 유효성 검사
# Verify driver daemonset status (Pods should show as Running and Ready)
kubectl get pods -n dra-driver-google-tpu -o wide
# Verify TPU ResourceSlices are successfully published to the API server
kubectl get resourceslices
# Safely parse the ResourceSlices to show the Node Name and the number of TPU chips registered
kubectl get resourceslices -o json | jq -r '.items[] | select(.spec.driver=="tpu.google.com") | "Node: \(.spec.nodeName) | TPUs Registered: \(.spec.devices | length)"'
# Inspect driver logs to confirm the TPU hardware was initialized successfully
kubectl logs -n dra-driver-google-tpu -l app.kubernetes.io/name=dra-driver-google-tpu -c tpu-dra-plugin --tail=20
7. 오픈소스 DRANET 및 기기 클래스 배포
이 섹션에서는 컨트롤 플레인으로 돌아가 오픈소스 DRANET 드라이버를 설치하고, 가상 인터페이스를 제외하는 맞춤 필터 패치를 적용하고, 일치하는 oss 네트워크 접두사로 Kubernetes DeviceClass 및 ResourceClaimTemplate을 설정합니다.
- Cloud Shell에서
k8s-control-planeVM에 안전하게 다시 연결합니다. 이미 연결된 경우 건너뜁니다.
gcloud compute ssh k8s-control-plane \
--zone=$ZONE \
--tunnel-through-iap
k8s-control-planeSSH 세션 내에서 다음 명령어를 실행합니다.
# Install the core components and patch
kubectl apply -f https://raw.githubusercontent.com/kubernetes-sigs/dranet/refs/heads/main/install.yaml
kubectl patch daemonset dranet -n kube-system --type='json' -p='[ { "op": "add", "path": "/spec/template/spec/containers/0/args/-", "value": "-filter=!(\"dra.net/type\" in attributes) || (attributes[\"dra.net/type\"].StringValue != \"veth\" && attributes[\"dra.net/type\"].StringValue != \"vxlan\" && attributes[\"dra.net/type\"].StringValue != \"bridge\")" } ]'
# Monitor rollout readiness
kubectl rollout status daemonset/dranet -n kube-system
# Verify running components and permissions
kubectl get pods -n kube-system -l app=dranet -o wide
kubectl get clusterrole,clusterrolebinding,sa dranet -n kube-system
# Interrogate logs for driver binding confirmation
kubectl logs -n kube-system -l app=dranet --tail=20
- DeviceClass 및 ResourceClaimTemplate 적용
# Apply DRANET DeviceClass and BOTH ResourceClaimTemplates (Network + Hardware)
cat << 'EOF' | kubectl apply -f -
apiVersion: resource.k8s.io/v1
kind: DeviceClass
metadata:
name: dranet
spec:
selectors:
- cel:
expression: device.driver == "dra.net"
---
apiVersion: resource.k8s.io/v1
kind: ResourceClaimTemplate
metadata:
name: tpu-net-interfaces
namespace: default
spec:
spec:
devices:
requests:
- name: tpu-net-interface
exactly:
deviceClassName: dranet
count: 2
selectors:
- cel:
expression: device.attributes["gce.dra.net"].networkName.startsWith("oss-tpu-vpc")
config:
- opaque:
driver: dra.net
parameters:
interface:
mtu: 8896
gsoMaxSize: 65536
groMaxSize: 65536
gsoIPv4MaxSize: 65536
groIPv4MaxSize: 65536
disableEbpfPrograms: true
---
apiVersion: resource.k8s.io/v1
kind: ResourceClaimTemplate
metadata:
name: tpu-device-template
namespace: default
spec:
spec:
devices:
requests:
- name: tpu-devices
exactly:
deviceClassName: tpu.google.com
allocationMode: ExactCount
count: 4
EOF
- 템플릿과 클래스가 Kubernetes API에 올바르게 등록되었는지 확인합니다.
# Verify ResourceSlices exist and are actively serving both drivers
kubectl get resourceslices -o custom-columns=NAME:.metadata.name,NODE:.spec.nodeName,DRIVER:.spec.driver | grep -E "dra.net|tpu.google.com"
# Verify the DRANET daemonset pods are Running across all nodes
kubectl get pods -n kube-system -l app=dranet -o wide
- Parallel Neper StatefulSet을 배포합니다.
cat << 'EOF' | kubectl apply -f -
---
apiVersion: v1
kind: Service
metadata:
name: neper
spec:
clusterIP: None
selector:
app: neper
---
apiVersion: apps/v1
kind: StatefulSet
metadata:
name: neper
spec:
selector:
matchLabels:
app: neper
serviceName: neper
replicas: 2
template:
metadata:
labels:
app: neper
spec:
initContainers:
- name: "network-optimization-sysctls"
image: "busybox"
securityContext:
privileged: true
command:
- sh
- -c
- |
echo 5000 > /proc/sys/net/ipv4/tcp_rto_min_us
echo 1 > /proc/sys/net/ipv4/tcp_no_metrics_save
echo 0 > /proc/sys/net/ipv4/tcp_slow_start_after_idle
echo 131072 > /proc/sys/net/core/optmem_max
echo "4096 41943040 314572800" > /proc/sys/net/ipv4/tcp_rmem
containers:
- name: neper
image: ubuntu:22.04
command:
- /bin/bash
- -c
- |
apt-get update && apt-get install -y iproute2 build-essential git jq python3-pip &&
git clone https://github.com/google/neper.git /tmp/neper &&
cd /tmp/neper && make &&
cp tcp_stream /usr/local/bin/ &&
sleep infinity
securityContext:
privileged: true
resources:
requests:
cpu: "170"
memory: "650Gi"
limits:
cpu: "170"
memory: "650Gi"
claims:
- name: tpu-net-claim
- name: tpu-hardware-claim
resourceClaims:
- name: tpu-net-claim
resourceClaimTemplateName: tpu-net-interfaces
- name: tpu-hardware-claim
resourceClaimTemplateName: tpu-device-template
EOF
- 유효성 검사
echo -e "\n=== Verifying StatefulSet Pod Status ==="
kubectl get pods -l app=neper -o wide
echo -e "\n=== Verifying Dynamic Resource Claims (DRCs) ==="
kubectl get resourceclaims
echo -e "\n=== Inspecting Device Claim Allocation ==="
# Using a safer JSONPath query to extract the allocated drivers and devices
kubectl get resourceclaims -o json | jq -r '.items[] | "Claim: \(.metadata.name) | Driver: \(.status.allocation.devices.results[0].driver // "Pending")"'
8. 테스트 실행
이중 인터페이스 벤치마킹 및 하드웨어 검증 도구 모음을 실행합니다.
1단계 (네트워크 벤치마킹): Neper 포드 (neper-0 및 neper-1)가 종속 항목을 컴파일할 때까지 기다리고, DRANET을 통해 바인딩된 기본값이 아닌 다중 NIC IP 주소를 추출하고, neper-1에서 동시 tcp_stream 서버를 실행하고, neper-0에서 높은 처리량 부하를 생성하고, 초당 기가비트 (Gbps) 단위로 집계된 처리량을 파싱합니다.
2단계 (하드웨어 검증): neper-0 내부에 Google JAX를 설치하고 VFIO를 통해 매핑된 TPU 칩에서 직접 행렬 곱셈 (5000x5000)을 실행하여 실리콘 작동 상태를 확인합니다.
k8s-control-plane에서 다음 명령어를 실행하여run_dual_neper_test.sh을 작성합니다.
cat << 'EOF' > run_dual_neper_test.sh
#!/bin/bash
set -e
SERVER_POD="neper-1"
CLIENT_POD="neper-0"
echo "================================================="
echo " PHASE 1: DUAL-INTERFACE HIGH-SPEED NETWORK TEST"
echo "================================================="
echo "=== Waiting for Pods to be Ready ==="
kubectl wait --for=condition=ready pod/$CLIENT_POD pod/$SERVER_POD --timeout=300s
echo "=== Waiting for neper compilation to finish inside Pods ==="
for POD in $SERVER_POD $CLIENT_POD; do
until kubectl exec $POD -c neper -- sh -c 'command -v jq >/dev/null 2>&1 && command -v tcp_stream >/dev/null 2>&1'; do
sleep 5
done
done
echo ""
echo "=== Step 1: Extract Target IPs from $SERVER_POD ==="
# Using jq to parse the network interfaces directly from Linux JSON output
IFACE1=$(kubectl exec $SERVER_POD -c neper -- sh -c "ip -j -4 addr show | jq -r '.[] | select(.ifname != \"lo\" and .ifname != \"eth0\") | .ifname' | sed -n '1p'")
IFACE2=$(kubectl exec $SERVER_POD -c neper -- sh -c "ip -j -4 addr show | jq -r '.[] | select(.ifname != \"lo\" and .ifname != \"eth0\") | .ifname' | sed -n '2p'")
IP1=$(kubectl exec $SERVER_POD -c neper -- sh -c "ip -j -4 addr show | jq -r '.[] | select(.ifname != \"lo\" and .ifname != \"eth0\") | .addr_info[0].local' | sed -n '1p'")
IP2=$(kubectl exec $SERVER_POD -c neper -- sh -c "ip -j -4 addr show | jq -r '.[] | select(.ifname != \"lo\" and .ifname != \"eth0\") | .addr_info[0].local' | sed -n '2p'")
echo " 📍 Target IP 1 ($IFACE1): $IP1"
echo " 📍 Target IP 2 ($IFACE2): $IP2"
echo ""
echo "=== Step 2: Initialize TCP Servers on $SERVER_POD ==="
kubectl exec $SERVER_POD -c neper -- sh -c '
for i in 0 1; do
nohup tcp_stream -C$((52279 + i)) --port=$((38339 + i)) --skip-rx-copy -rw -Z -B16384 \
--test-length=60 --suicide-length=120 -F100 --num-threads=16 --num-flows=32 -D0 \
--logtostderr > test${i}.log 2>&1 &
done
'
sleep 3
echo "=== Step 3: Generate Concurrent High-Throughput Load from $CLIENT_POD ==="
echo "Blasting Traffic via Interface 1 -> $IP1 ..."
kubectl exec $CLIENT_POD -c neper -- sh -c "nohup tcp_stream -C52279 --port=38339 --skip-rx-copy -rw -Z -B16384 \
--test-length=60 --suicide-length=70 -F100 --num-threads=16 --num-flows=32 \
--client -H $IP1 -D0 --logtostderr > test0.log 2>&1 &"
echo "Blasting Traffic via Interface 2 -> $IP2 ..."
kubectl exec $CLIENT_POD -c neper -- sh -c "nohup tcp_stream -C52280 --port=38340 --skip-rx-copy -rw -Z -B16384 \
--test-length=60 --suicide-length=70 -F100 --num-threads=16 --num-flows=32 \
--client -H $IP2 -D0 --logtostderr > test1.log 2>&1 &"
echo ""
echo "=== Testing in progress... Waiting 65 seconds for test completion ==="
sleep 65
echo ""
echo "=== Step 4: Evaluate Throughput Metrics ==="
RAW_BPS1=$(kubectl exec $CLIENT_POD -c neper -- grep -a "remote_throughput=" test0.log | cut -d= -f2 | tr -d '\r' || echo "0")
RAW_BPS2=$(kubectl exec $CLIENT_POD -c neper -- grep -a "remote_throughput=" test1.log | cut -d= -f2 | tr -d '\r' || echo "0")
GBPS1=$(awk -v bps="$RAW_BPS1" 'BEGIN { printf "%.2f", bps / 1000000000 }')
GBPS2=$(awk -v bps="$RAW_BPS2" 'BEGIN { printf "%.2f", bps / 1000000000 }')
TOTAL=$(awk -v b1="$RAW_BPS1" -v b2="$RAW_BPS2" 'BEGIN { printf "%.2f", (b1 + b2) / 1000000000 }')
echo "📊 --- NETWORK RESULTS ---"
echo "Interface 1 ($IFACE1) : ${GBPS1} Gbps"
echo "Interface 2 ($IFACE2) : ${GBPS2} Gbps"
echo "🔥 TOTAL AGGREGATE : ${TOTAL} Gbps"
echo "--------------------------"
echo ""
echo "================================================="
echo " PHASE 2: TPU HARDWARE VALIDATION TEST"
echo "================================================="
echo "⏳ Installing Python and Google JAX on $CLIENT_POD (Takes ~1 minute)..."
kubectl exec $CLIENT_POD -c neper -- bash -c "apt-get update > /dev/null 2>&1 && apt-get install -y python3-pip > /dev/null 2>&1 && pip3 install jax[tpu] -f https://storage.googleapis.com/jax-releases/libtpu_releases.html > /dev/null 2>&1"
echo "🧠 Running matrix math directly on the TPU chips..."
kubectl exec $CLIENT_POD -c neper -- python3 -c "
import jax
import jax.numpy as jnp
print(f'✅ TPU Hardware Detected: {jax.device_count()} chips mapped via vfio')
print('🚀 Executing 5000x5000 Matrix Multiplication on TPU silicon...')
x = jnp.ones((5000, 5000))
y = jnp.dot(x, x)
print('✅ Success! The TPU driver is fully operational and executing math.')
"
EOF
chmod +x run_dual_neper_test.sh
- 테스트를 실행합니다. 완료하는 데 2분 정도 걸립니다.
./run_dual_neper_test.sh
완료되면 터미널 출력에 검증된 고속 네트워킹 측정항목과 TPU 매트릭스 수학 실행이 표시됩니다.
=== Step 4: Evaluate Throughput Metrics === 📊 --- NETWORK RESULTS --- Interface 1 (ens9) : 157.51 Gbps Interface 2 (ens10) : 167.04 Gbps 🔥 TOTAL AGGREGATE : 324.55 Gbps -------------------------- ================================================= PHASE 2: TPU HARDWARE VALIDATION TEST ================================================= ⏳ Installing Python and Google JAX on neper-0 (Takes ~1 minute)... 🧠 Running matrix math directly on the TPU chips... ✅ TPU Hardware Detected: 4 chips mapped via vfio 🚀 Executing 5000x5000 Matrix Multiplication on TPU silicon... ✅ Success! The TPU driver is fully operational and executing math.
9. 클러스터에 Gemma 4 배포
이 섹션에서는 보안 Hugging Face API 사용자 인증 정보를 Kubernetes 보안 비밀로 구성하고, 동적 리소스 할당 (DRA) 네트워크와 하드웨어 클레임을 모두 활용하여 vLLM 추론 엔진을 배포하고, Google의 Gemma 4 모델에 대해 엔드 투 엔드 테스트 쿼리를 실행합니다.
k8s-control-plane에서 보안 SSH 세션에 로그인되어 있는지 확인합니다.
- Cloud Shell에서 컨트롤 플레인 VM에 안전하게 다시 연결합니다. 이미 연결되어 있다면 이 단계를 건너뛰세요.
gcloud compute ssh k8s-control-plane \
--zone=$ZONE \
--tunnel-through-iap
- 이전 배포 정리
# 1. Delete the StatefulSet to stop the benchmarking pods
kubectl delete statefulset neper
# 2. Wait for the pods to terminate fully and release the claims
kubectl wait --for=delete pod/neper-0 pod/neper-1 --timeout=60s
- Hugging Face 액세스 토큰을 저장합니다.
<YOUR_ACTUAL_HUGGING_FACE_TOKEN>을 토큰으로 바꿉니다.
export HF_TOKEN="<YOUR_ACTUAL_HUGGING_FACE_TOKEN>"
- 보안 비밀 만들기
kubectl create secret generic hf-token --from-literal=token="${HF_TOKEN}"
- 이 매니페스트는 4칩 원시 TPU VM에서 실행되는 vLLM의 단일 복제본을 예약합니다. Kubernetes DRA 표준을 활용하여 커스텀 네트워크 클레임 (tpu-net-claim)과 하드웨어 클레임 (tpu-hardware-claim)을 모두 마운트하여 안전하지 않은 호스트 볼륨 마운트 없이 원시 TPU 하드웨어에 안전하게 액세스합니다. 마지막으로 포트 8080을 통해 OpenAI 호환 API 서버를 노출합니다. 다음 명령어를 실행하여 파일을 만듭니다.
cat << 'EOF' > gemma-inference.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: vllm-gemma-4
labels:
app: gemma-server
spec:
replicas: 1
selector:
matchLabels:
app: gemma-server
template:
metadata:
labels:
app: gemma-server
spec:
hostIPC: true
containers:
- name: vllm-tpu
image: vllm/vllm-tpu:latest
securityContext:
privileged: true
env:
- name: HF_TOKEN
valueFrom:
secretKeyRef:
name: hf-token
key: token
- name: JAX_PLATFORMS
value: "tpu,cpu"
- name: TPU_ACCELERATOR_TYPE
value: "v6e-4"
- name: TPU_WORKER_HOSTNAMES
value: "127.0.0.1"
- name: TPU_WORKER_ID
value: "0"
- name: LIBTPU_INIT_ARGS
value: "--noenable_tpunetd_client"
- name: BARE_METAL_MODE
value: "true"
- name: BYPASS_VBAR_CONTROL_SERVICE
value: "1"
- name: TPU_SKIP_MDS_QUERY
value: "1"
- name: TPU_DEFAULT_NETWORK_TYPE
value: "loopback"
- name: CHIPS_PER_HOST_BOUNDS
value: "2,2,1"
- name: HOST_BOUNDS
value: "1,1,1"
- name: ALT
value: "false,false,false"
- name: WRAP
value: "false,false,false"
command:
- bash
- -c
- |
export PYTHONUNBUFFERED=1
sysctl -w net.ipv6.conf.all.disable_ipv6=0
sysctl -w net.ipv6.conf.default.disable_ipv6=0
sysctl -w net.ipv6.conf.lo.disable_ipv6=0
ip link set lo up || true
exec python3 -m vllm.entrypoints.openai.api_server \
--model google/gemma-4-E4B-it \
--tensor-parallel-size 4 \
--trust-remote-code \
--max-model-len 8192 \
--max-num-batched-tokens 4096 \
--host 0.0.0.0 \
--port 8080
ports:
- containerPort: 8080
resources:
requests:
cpu: "170"
memory: "650Gi"
limits:
cpu: "170"
memory: "650Gi"
claims:
- name: tpu-net-claim
- name: tpu-hardware-claim
volumeMounts:
- name: dshm
mountPath: /dev/shm
volumes:
- name: dshm
emptyDir:
medium: Memory
resourceClaims:
- name: tpu-net-claim
resourceClaimTemplateName: tpu-net-interfaces
- name: tpu-hardware-claim
resourceClaimTemplateName: tpu-device-template
---
apiVersion: v1
kind: Service
metadata:
name: vllm-gemma-service
spec:
selector:
app: gemma-server
ports:
- protocol: TCP
port: 8080
targetPort: 8080
type: ClusterIP
EOF
- 추론 워크로드 배포
kubectl apply -f gemma-inference.yaml
- 배포 상태를 확인합니다. 이 설정은 모델을 다운로드하고
vLLM. This를 로드해야 하므로10 - 25 minutes.
kubectl get pods -l app=gemma-server
kubectl describe pods -l app=gemma-server
컨테이너의 로그를 확인하여 프로세스를 확인할 수도 있습니다. CTRL+C를 눌러 로그 보기를 종료합니다.
kubectl logs -l app=gemma-server -f
다음 줄이 표시되면 엔진이 완전히 초기화된 것입니다.
(APIServer pid=1) INFO: Started server process [1]
(APIServer pid=1) INFO: Waiting for application startup.
(APIServer pid=1) INFO: Application startup complete.
CTRL+C를 눌러 로그 스트림을 종료한 후 다음 단계로 이동합니다.
- 인터페이스 연결을 확인합니다. 컨테이너 내에 바인딩된 네트워크 인터페이스 확인
kubectl exec deployment/vllm-gemma-4 -c vllm-tpu -- ls /sys/class/net
kubectl exec deployment/vllm-gemma-4 -c vllm-tpu -- cat /proc/net/fib_trie | grep -B 1 "32 host"
확인할 사항: 표준 CNI 인터페이스 (eth0) 및 루프백 (lo)과 함께 ens9 및 ens10 (또는 유사한 ensX 이름)이 표시됩니다. 이는 systemd의 예측 가능한 슬롯 이름 지정 규칙을 사용하여 오픈소스 DRANET 드라이버가 포드 내에서 동적으로 바인딩한 실제 GCE 호스트 PCI 네트워크 인터페이스를 나타냅니다.
kubectl exec deployment/vllm-gemma-4 -c vllm-tpu -- ls /sys/class/net
ens10
ens9
eth0
Lo
kubectl exec deployment/vllm-gemma-4 -c vllm-tpu -- cat /proc/net/fib_trie | grep -B 1 "32 host"
|-- 10.10.0.3
/32 host LOCAL
--
|-- 10.20.0.3
/32 host LOCAL
--
|-- 127.0.0.1
/32 host LOCAL
--
|-- 192.168.238.67
/32 host LOCAL
--
|-- 10.10.0.3
/32 host LOCAL
--
|-- 10.20.0.3
/32 host LOCAL
--
|-- 127.0.0.1
/32 host LOCAL
--
|-- 192.168.238.67
/32 host LOCAL
10. LLM 테스트
인터페이스의 유효성을 검사한 후 클러스터 내에서 경량 테스트 컨테이너를 실행하여 Gemma 4에 대한 스트리밍 추론 요청을 디스패치합니다.
k8s-control-plane세션에서 다음 명령어를 실행하여 대화형 클라이언트를 실행합니다.
kubectl run gemma-chat --rm -i --tty --image=alpine --restart=Never -- sh -c '
# 1. Silently install curl and jq
apk add --no-cache curl jq > /dev/null
echo -e "\n========================================================"
echo -e "💬 Welcome to the Gemma 4 Real-Time CLI Chat client!"
echo -e "========================================================"
echo -e " Type your prompt below. Type '\''exit'\'' or '\''quit'\'' to end."
echo -e "========================================================\n"
while true; do
# Read user input
echo -n -e "👤 \033[1;34mYou:\033[0m "
read -r USER_INPUT
# Handle exit conditions
if [ "$USER_INPUT" = "exit" ] || [ "$USER_INPUT" = "quit" ] || [ -z "$USER_INPUT" ]; then
echo -e "\n👋 Goodbye!"
break
fi
echo -n -e "🤖 \033[1;32mGemma:\033[0m "
# Use jq to safely escape double quotes and special characters in user input
JSON_PAYLOAD=$(jq -n --arg msg "$USER_INPUT" '\''{
model: "google/gemma-4-E4B-it",
messages: [{role: "user", content: $msg}],
temperature: 0.7,
stream: true
}'\'')
# Stream the tokens in real-time with a typewriter effect
curl -s -X POST http://vllm-gemma-service:8080/v1/chat/completions \
-H "Content-Type: application/json" \
-d "$JSON_PAYLOAD" | while read -r line; do
# Extract SSE data streams
if echo "$line" | grep -q "data:"; then
DATA_CLEAN=$(echo "$line" | sed "s/^data: //" | tr -d "\r")
if [ "$DATA_CLEAN" != "[DONE]" ] && [ -n "$DATA_CLEAN" ]; then
# Parse and print only the token content
TOKEN=$(echo "$DATA_CLEAN" | jq -r ".choices[0].delta.content // empty" 2>/dev/null)
echo -n "$TOKEN"
fi
fi
done
echo -e "\n"
done
'
Interactive chat
11. 삭제
먼저 클러스터에서 모든 워크로드, 보안 비밀, 구성을 삭제합니다.
k8s-control-plane 보안 SSH 세션에 아직 로그인되어 있다면 다음 명령어를 직접 실행합니다. (이미 종료한 경우 먼저 SSH로 다시 로그인하세요.)
- Cloud Shell에서 컨트롤 플레인 VM에 안전하게 다시 연결합니다. 이 VM에 이미 연결되어 있는 경우 이 단계를 건너뛰세요.
gcloud compute ssh k8s-control-plane \
--zone=$ZONE \
--tunnel-through-iap
- Kubernetes 리소스 정리
# 1. Delete the Gemma 4 deployment and service
kubectl delete -f gemma-inference.yaml --ignore-not-found=true
# 2. Delete the Hugging Face access secret
kubectl delete secret hf-token --ignore-not-found=true
# 3. Delete the open-source DRANET specs and drivers
kubectl delete deviceclass dranet --ignore-not-found=true
kubectl delete resourceclaimtemplate tpu-net-interfaces --ignore-not-found=true
kubectl delete -f https://raw.githubusercontent.com/kubernetes-sigs/dranet/refs/heads/main/install.yaml --ignore-not-found=true
# 4. Uninstall the OSS TPU Hardware Driver
helm uninstall dra-driver-google-tpu -n dra-driver-google-tpu --wait || true
- 이제
exit를 입력하고 Terraform 파일이 저장된 활성 Cloud Shell 디렉터리로 돌아가 모든 노드, VPC 네트워크, 방화벽 규칙을 삭제합니다.
# 1. Create the teardown script
cat << 'EOF' > teardown.sh
#!/bin/bash
# The specific networks defined in your Terraform vpc.tf
NETWORKS=(
"oss-k8s-primary-vpc"
"oss-tpu-vpc-1"
"oss-tpu-vpc-2"
)
echo "=== Hunting down and deleting ALL firewall rules for OSS networks ==="
for NETWORK in "${NETWORKS[@]}"; do
echo "Searching for firewall rules attached to network: $NETWORK..."
# Query GCP for any firewall rule tied to this specific network
STUCK_RULES=$(gcloud compute firewall-rules list \
--filter="network:($NETWORK)" \
--format="value(name)" | tr '\n' ' ')
# Check if the string is not empty and contains more than just whitespace
if [ -n "$STUCK_RULES" ] && [ "$STUCK_RULES" != " " ]; then
echo "🔥 Found rules holding $NETWORK hostage: $STUCK_RULES"
echo "Deleting them now..."
gcloud compute firewall-rules delete $STUCK_RULES --quiet
else
echo "✅ No firewall rules found for $NETWORK."
fi
done
# Fallback: Explicitly delete the named rules from your Terraform file
# just in case the dynamic filter missed them due to caching delays
echo "=== Running fallback deletion for explicitly named Terraform rules ==="
gcloud compute firewall-rules delete \
oss-k8s-primary-allow-internal \
oss-k8s-allow-iap-ssh \
oss-tpu1-allow-internal \
oss-tpu2-allow-internal \
--quiet 2>/dev/null || true
echo "--------------------------------------------------------"
echo "✅ Firewall cleanup complete!"
echo "Your networks are now stripped of firewalls and ready to be deleted."
echo "--------------------------------------------------------"
echo "=== Destroying Infrastructure ==="
cd ~/oss-kube-dra || exit
terraform destroy -auto-approve
echo "--------------------------------------------------------"
echo "✅ Infrastructure successfully destroyed!"
echo "--------------------------------------------------------"
EOF
# 2. Make the script executable and run it
chmod +x teardown.sh
./teardown.sh
- Terraform 폴더
oss-kube-dra삭제
cd
rm -r oss-kube-dra
12. 축하합니다
Google Compute Engine (GCE) VM 인스턴스에서 직접 고성능 자체 관리형 Kubernetes AI 인프라를 프로비저닝, 부트스트랩, 검증했습니다.
이제 Kubernetes가 동적 리소스 할당 (DRA)을 사용하여 원시 TPU 가속기를 오케스트레이션하고, 고속 다중 NIC 호스트 토폴로지를 바인딩하고, 최첨단 대규모 언어 모델을 제공하는 방법을 시스템 수준에서 깊이 있게 이해하게 되었습니다.
다음 단계/더 학습하기
GKE 네트워킹에 대해 자세히 알아볼 수 있습니다.
다음 실습 참여하기
Google Cloud로 퀘스트를 계속 진행하고 다음 Google Cloud 실습을 확인하세요.
