Visualizar registros de detecção avançada de ameaças do DNS Armor usando métricas com base em registros e painel personalizado

1. Introdução e visão geral

O DNS Armor, desenvolvido pela Infoblox, é um serviço totalmente gerenciado que oferece segurança na camada de DNS para suas cargas de trabalho do Google Cloud. O detector avançado de ameaças foi projetado para detectar atividades maliciosas no início da cadeia de ataque, ou seja, na consulta DNS, sem adicionar complexidade operacional ou sobrecarga de desempenho.

Este codelab fornece instruções detalhadas para configurar e testar o serviço DNS Armor. Você vai configurar a infraestrutura de rede necessária, criar o detector de ameaças, testar o serviço simulando ameaças de DNS e, por fim, visualizar e analisar os registros de ameaças usando um painel personalizado do Cloud Monitoring.

O que você vai criar

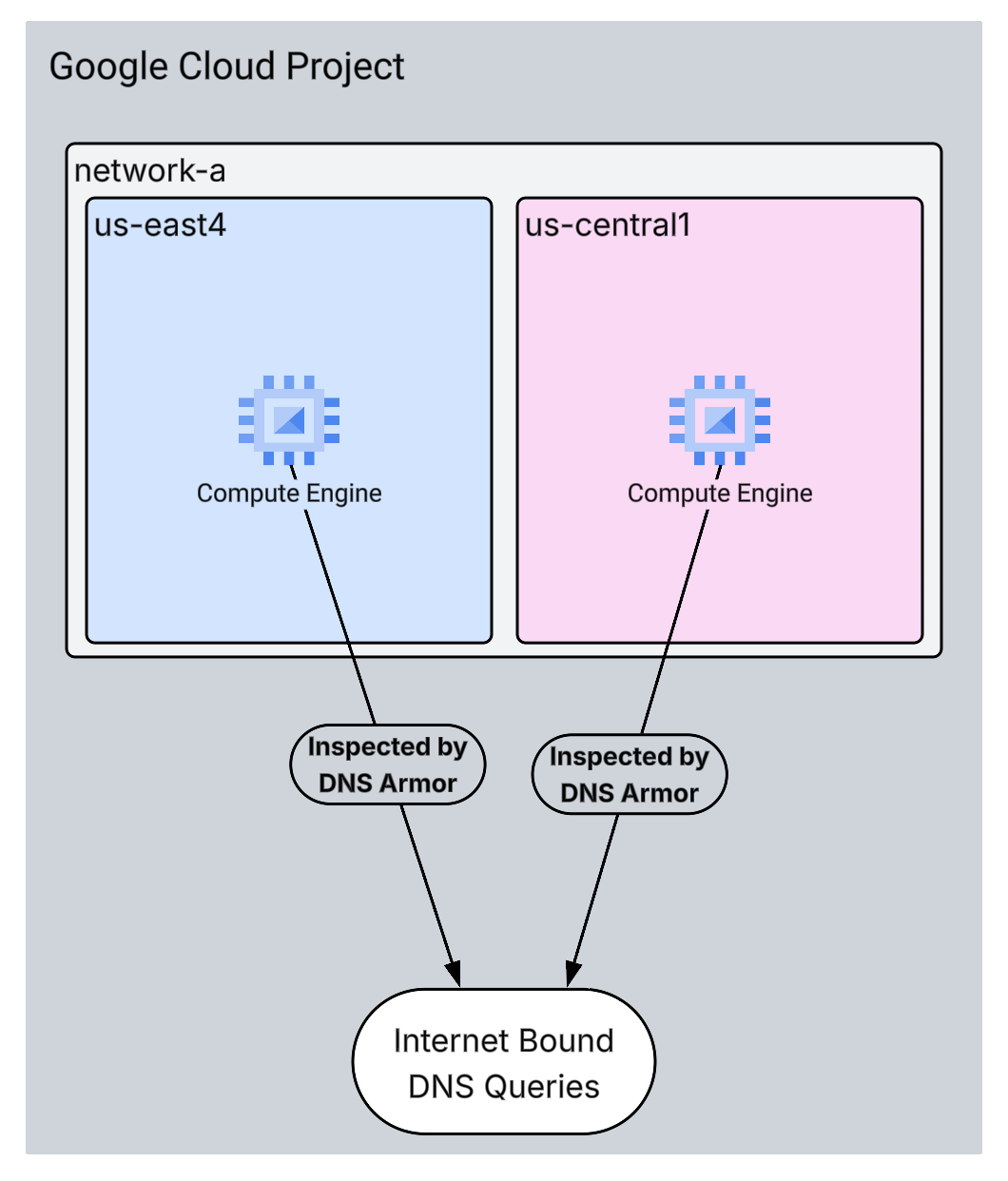

Neste codelab, você vai provisionar os seguintes recursos:

• Uma rede VPC (network-a) com sub-redes e máquinas virtuais provisionadas nas regiões us-east4 e us-central1.
• Um detector avançado de ameaças do DNS Armor configurado para inspecionar consultas DNS.
• Métricas com base em registros de ameaças de DNS.

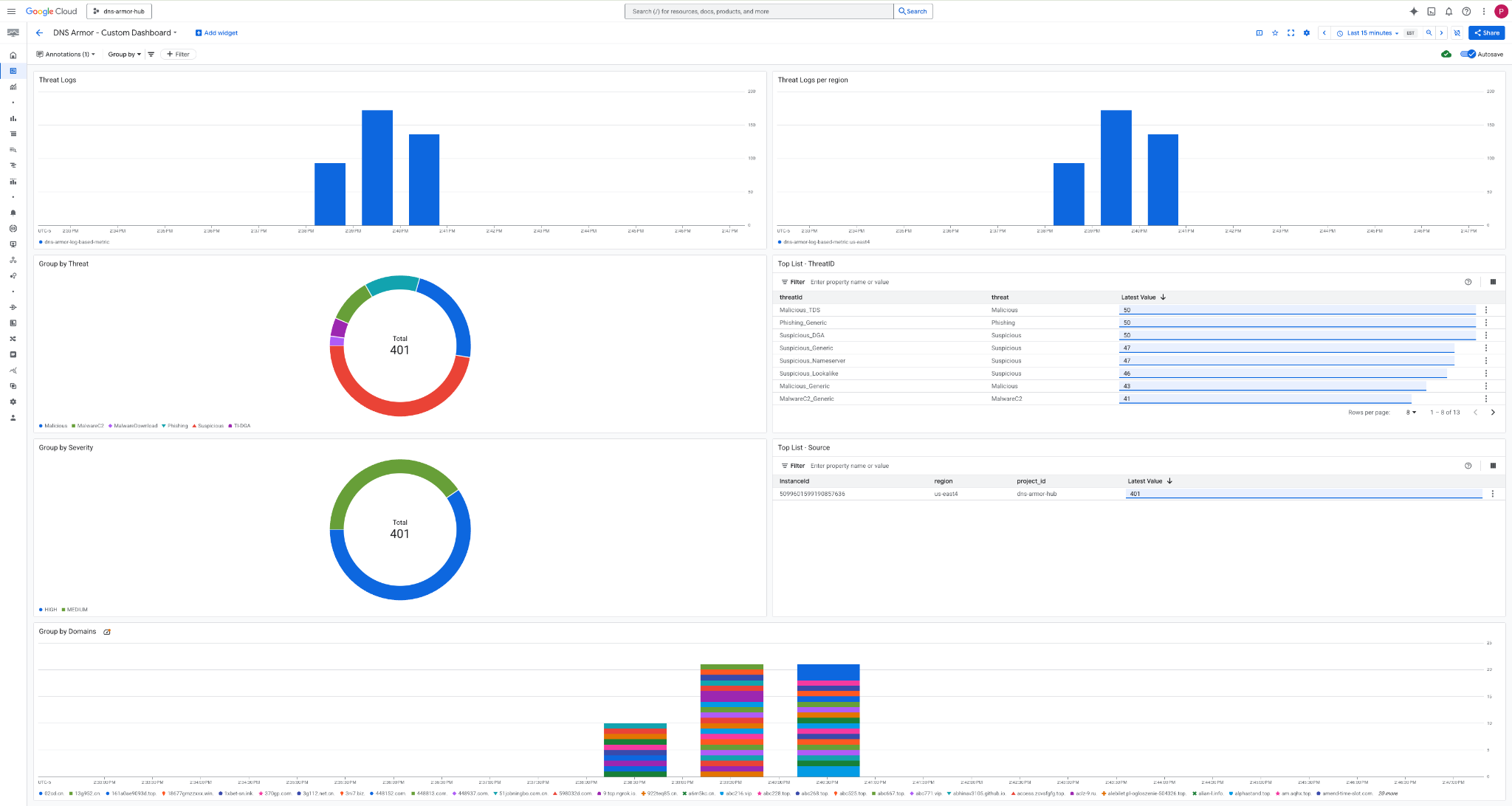

• Um painel personalizado para visualizar os registros de ameaças do DNS.

O que você vai aprender

• Como provisionar os recursos de rede necessários, incluindo VPCs e máquinas virtuais.
• Como implantar um detector avançado de ameaças e excluir redes específicas.

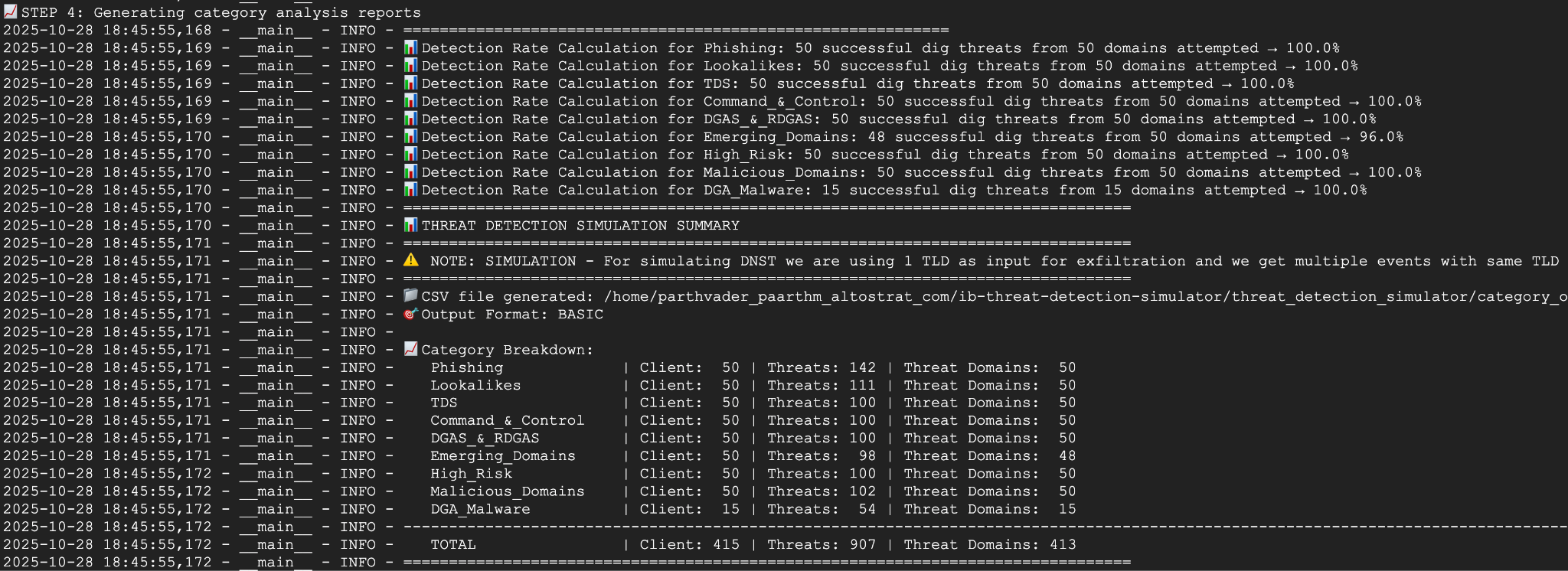

• Como validar a configuração de detecção de ameaças usando um script de simulação de ameaças.
• Como visualizar os registros de ameaças de DNS usando métricas com base em registros e um painel personalizado.

O que é necessário

• Um projeto do Google Cloud.
• Acesso à ferramenta de linha de comando gcloud.

2. Pré-requisitos

Nesta seção, você realizará as seguintes tarefas:

• Verifique se o projeto na nuvem do Google Cloud atende às restrições necessárias da política da organização.
• Confirme se sua conta de usuário tem os papéis e as permissões do IAM necessários.
• Ative as APIs do Cloud essenciais para este codelab.
• Atribua o papel do IAM roles/logging.viewer à conta de serviço do Compute Engine.

Restrições da política da organização

Para concluir este codelab, verifique as restrições da política da organização aplicadas ao seu projeto. Algumas políticas podem dificultar o provisionamento dos recursos necessários. As seguintes restrições podem afetar a configuração deste codelab:

• constraints/gcp.resourceLocations: restringe as regiões em que é possível criar recursos. O codelab exige us-east4 e us-central1.
• constraints/compute.vmExternalIpAccess: impede a criação de máquinas virtuais com endereços IP públicos, o que pode interferir na configuração se você não seguir o uso da flag --no-address no codelab .
• constraints/compute.shieldedVm: força a criação de VMs protegidas, que os comandos de criação de VM do codelab não especificam, o que pode causar um erro.
• constraints/gcp.restrictServiceUsage: limita quais APIs do Cloud podem ser ativadas e pode bloquear o codelab se ele não permitir compute.googleapis.com, networksecurity.googleapis.com, logging.googleapis.com e monitoring.googleapis.com.

Permissões e papéis do IAM

Para concluir este codelab, verifique os papéis e as permissões do IAM concedidos ao seu usuário. Os seguintes papéis e permissões do IAM são necessários para concluir este codelab.

• Administrador do uso do serviço (roles/serviceusage.serviceUsageAdmin): para ativar as APIs do Cloud necessárias para o codelab.
• Administrador de rede do Compute (roles/compute.networkAdmin): para criar e gerenciar redes VPC, sub-redes e o Cloud NAT.
• Administrador de segurança do Compute (roles/compute.securityAdmin): para configurar as regras de firewall para acesso SSH às máquinas virtuais.
• Administrador da instância do Compute (v1) (roles/compute.instanceAdmin.v1): para criar e gerenciar as máquinas virtuais necessárias para o laboratório.
• Usuário do túnel protegido pelo IAP (roles/iap.tunnelResourceAccessor): para se conectar às máquinas virtuais usando SSH pelo Identity-Aware Proxy (IAP).
• Administrador de segurança de rede (roles/networksecurity.admin): para criar e gerenciar o detector de ameaças do DNS Armor.
• Visualizador de registros (roles/logging.viewer): para ver e analisar os registros de ameaças na Análise de registros.

APIs Google Cloud

Observação:execute o comando gcloud config get-value project para verificar se você está no projeto correto.

Se a saída mostrar (unset),

Em seguida, use o comando gcloud config set project para definir o projeto primeiro.

Verifique se as APIs do Cloud necessárias estão ativadas no seu projeto.

1. Ative as APIs necessárias e execute os comandos gcloud a seguir no Cloud Shell.

gcloud services enable compute.googleapis.com \
networksecurity.googleapis.com \
logging.googleapis.com \
monitoring.googleapis.com

2. Verifique se as APIs estão ativadas e execute os seguintes comandos gcloud no Cloud Shell.

gcloud services list --enabled

Conta de serviço do Compute Engine

Observação:execute o comando gcloud config get-value project para verificar se você está no projeto correto.

Se a saída mostrar (unset),

Em seguida, use o comando gcloud config set project para definir o projeto primeiro.

O script de simulação de ameaças exige permissões para ler e gerar relatórios sobre os registros de ameaças gerados pelo Cloud Logging. Como o script será executado em uma VM que usa a conta de serviço padrão do Compute Engine, o papel roles/logging.viewer do IAM precisa ser atribuído a essa conta.

1. Defina as variáveis de ambiente e execute os comandos a seguir no Cloud Shell.

export PROJECT_ID=$(gcloud config get-value project)

export PROJECT_NUMBER=$(gcloud projects describe $PROJECT_ID --format='value(projectNumber)')

2. Conceda o papel de leitor do Logging à SA do Compute Engine. Execute os seguintes comandos gcloud no Cloud Shell

gcloud projects add-iam-policy-binding $PROJECT_ID \
--member="serviceAccount:${PROJECT_NUMBER}[e-mail]" \
--role="roles/logging.viewer"

3. Provisionamento de recursos de rede e computação

Nesta seção, você realizará as seguintes tarefas:

• Crie a rede VPC network-a com sub-redes personalizadas.
• Configure o Cloud Routers e o Cloud NAT para saída da Internet em network-a.
• Crie regras de firewall para permitir o acesso SSH às VMs do intervalo de IP do IAP para network-a.
• Provisione máquinas virtuais Linux em network-a sem endereços IP públicos.

Criar VPCs e sub-redes

1. Crie a rede "network-a" e as sub-redes nas regiões us-east4 e us-central1. Execute os seguintes comandos gcloud no Cloud Shell.

gcloud compute networks create network-a --subnet-mode=custom

gcloud compute networks subnets create subnet-a-use4 \
--network=network-a \
--range=10.10.0.0/24 \
--region=us-east4

gcloud compute networks subnets create subnet-a-usc1 \
--network=network-a \
--range=10.10.1.0/24 \
--region=us-central1

Configurar saída da Internet

1. Crie o Cloud Router e o Cloud NAT para network-a e permita a saída da Internet para VMs sem IPs públicos.

gcloud compute routers create router-a-use4 \
--network=network-a \
--region=us-east4

gcloud compute routers nats create nat-a-use4 \
--router=router-a-use4 \
--auto-allocate-nat-external-ips \
--nat-all-subnet-ip-ranges \
--region=us-east4

gcloud compute routers create router-a-usc1 \
--network=network-a \
--region=us-central1

gcloud compute routers nats create nat-a-usc1 \
--router=router-a-usc1 \
--auto-allocate-nat-external-ips \
--nat-all-subnet-ip-ranges \
--region=us-central1

Configurar regras de firewall

1. Crie regras de firewall para network-a permitir o acesso SSH do intervalo de IP do IAP. Execute os seguintes comandos gcloud no Cloud Shell.

gcloud compute firewall-rules create allow-ssh-iap-a \
--network=network-a \
--allow=tcp:22 \
--source-ranges=35.235.240.0/20

Criar máquinas virtuais

1. Criar VMs do Linux em network-a.

gcloud compute instances create vm-a-use4 \
--zone=us-east4-c \
--network=network-a \
--subnet=subnet-a-use4 \
--no-address \
--scopes=cloud-platform

gcloud compute instances create vm-a-usc1 \
--zone=us-central1-a \
--network=network-a \
--subnet=subnet-a-usc1 \
--no-address \
--scopes=cloud-platform

4. Criar o detector de ameaças de DNS

Nesta seção, você realizará as seguintes tarefas:

• Crie o detector de ameaças.
• Liste o detector de ameaças.

Com as VPCs, sub-redes e máquinas virtuais provisionadas, a próxima etapa é criar o detector de ameaças de DNS.

Observação:o detector de ameaças de DNS é um recurso no nível do projeto. Use a flag --excluded-networks para excluir redes VPC específicas.

1. Crie o detector de ameaças usando o comando gcloud beta network-security dns-threat-detectors create.

gcloud beta network-security dns-threat-detectors create my-dns-threat-detector \
--location=global \
--provider=infoblox

2. Liste o detector de ameaças para confirmar a criação.

gcloud beta network-security dns-threat-detectors list --location=global

5. Criar as métricas com base em registros

Nesta seção, você realizará as seguintes tarefas:

• Como entender a entrada de registro.
• Crie o arquivo config.yaml.
• Crie a métrica com base em registros.

1. Entender a entrada de registro. Confira uma tabela com todos os campos nos registros do DNS Armor na documentação de registros de ameaças. Esta seção se concentra nos campos específicos que serão usados para criar as métricas com base em registros.

Os seguintes campos serão usados para criar as métricas com base em registros:

• vmInstanceId:nome da instância da VM do Compute Engine, aplicável apenas a consultas iniciadas por VMs do Compute Engine.
• queryName:nome da consulta DNS.
• severity:a gravidade (Alta, Média, Baixa ou Informação) associada à ameaça detectada. Para mais informações, consulte a Definição de nível de gravidade da Infoblox.
• location:região do Google Cloud de onde a resposta foi veiculada.
• threat:o nome da ameaça detectada.
• threatId:identificador exclusivo da ameaça.

2. Crie o arquivo config.yaml. Primeiro, crie um arquivo config.yaml vazio usando o comando touch.

touch config.yaml

3. Preencha o arquivo config.yaml. Esse arquivo define como criar uma métrica com base em registros para registros de ameaças do DNS Armor. Ele especifica quais entradas de registro filtrar, quais rótulos extrair dessas entradas e as propriedades da própria métrica.

Abra o arquivo config.yaml em um editor de texto de sua preferência e cole o seguinte conteúdo.

filter: |
  resource.type="networksecurity.googleapis.com/DnsThreatDetector"
  jsonPayload.dnsQuery.projectNumber="PROJECT_NUMBER"
labelExtractors:
  InstanceId: EXTRACT(jsonPayload.dnsQuery.vmInstanceId)
  QueryName: EXTRACT(jsonPayload.dnsQuery.queryName)
  Severity: EXTRACT(jsonPayload.threatInfo.severity)
  region: EXTRACT(jsonPayload.dnsQuery.location)
  threat: EXTRACT(jsonPayload.threatInfo.threat)
  threatId: EXTRACT(jsonPayload.threatInfo.threatId)
metricDescriptor:
  labels:
  - key: InstanceId
  - key: threat
  - key: Severity
  - key: threatId
  - key: region
  - key: QueryName
  metricKind: DELTA
  unit: '1'
  valueType: INT64

4. Atualize o número do projeto. Use o seguinte comando sed para substituir o marcador PROJECT_NUMBER pelo valor da sua variável de ambiente.

sed -i "s/PROJECT_NUMBER/$PROJECT_NUMBER/g" config.yaml

5. Crie a métrica com base em registros. Por fim, execute o seguinte comando gcloud no Cloud Shell para criar a métrica.

gcloud logging metrics create dns-armor-log-based-metric --config-from-file=config.yaml

6. Criar o painel personalizado

Nesta seção, você realizará as seguintes tarefas:

• Crie o arquivo dashboard.json.
• Criar o painel personalizado

Observação:para orientações abrangentes sobre como criar e gerenciar painéis personalizados e os widgets correspondentes usando o recurso "Painel" na API Cloud Monitoring, consulte a documentação pública.

1. Crie o arquivo dashboard.json. Primeiro, crie um arquivo dashboard.json vazio usando o comando touch.

touch dashboard.json

2. Preencha o arquivo dashboard.json. O arquivo dashboard.json configura o painel de monitoramento personalizado, definindo widgets, propriedades de exibição e como as métricas baseadas em registros são visualizadas, agregadas e filtradas.

Abra o arquivo dashboard.json em um editor de texto de sua preferência e cole o seguinte conteúdo.

{
  "displayName": "DNS Armor - Custom Dashboard",
  "dashboardFilters": [],
  "description": "",
  "labels": {},
  "mosaicLayout": {
    "columns": 48,
    "tiles": [
      {
        "height": 20,
        "width": 24,
        "widget": {
          "title": "Threat Logs",
          "id": "",
          "xyChart": {
            "chartOptions": {
              "displayHorizontal": false,
              "mode": "COLOR",
              "showLegend": false
            },
            "dataSets": [
              {
                "breakdowns": [],
                "dimensions": [],
                "legendTemplate": "",
                "measures": [],
                "minAlignmentPeriod": "60s",
                "plotType": "STACKED_BAR",
                "targetAxis": "Y1",
                "timeSeriesQuery": {
                  "outputFullDuration": false,
                  "timeSeriesFilter": {
                    "aggregation": {
                      "alignmentPeriod": "60s",
                      "crossSeriesReducer": "REDUCE_SUM",
                      "groupByFields": [],
                      "perSeriesAligner": "ALIGN_SUM"
                    },
                    "filter": "metric.type=\"logging.googleapis.com/user/dns-armor-log-based-metric\" resource.type=\"networksecurity.googleapis.com/DnsThreatDetector\""
                  },
                  "unitOverride": ""
                }
              }
            ],
            "thresholds": [],
            "yAxis": {
              "label": "",
              "scale": "LINEAR"
            }
          }
        }
      },
      {
        "xPos": 24,
        "height": 20,
        "width": 24,
        "widget": {
          "title": "Threat Logs per region",
          "id": "",
          "xyChart": {
            "chartOptions": {
              "displayHorizontal": false,
              "mode": "COLOR",
              "showLegend": false
            },
            "dataSets": [
              {
                "breakdowns": [],
                "dimensions": [],
                "legendTemplate": "",
                "measures": [],
                "minAlignmentPeriod": "60s",
                "plotType": "STACKED_BAR",
                "targetAxis": "Y1",
                "timeSeriesQuery": {
                  "outputFullDuration": false,
                  "timeSeriesFilter": {
                    "aggregation": {
                      "alignmentPeriod": "60s",
                      "crossSeriesReducer": "REDUCE_SUM",
                      "groupByFields": [
                        "metric.label.\"region\""
                      ],
                      "perSeriesAligner": "ALIGN_SUM"
                    },
                    "filter": "metric.type=\"logging.googleapis.com/user/dns-armor-log-based-metric\" resource.type=\"networksecurity.googleapis.com/DnsThreatDetector\""
                  },
                  "unitOverride": ""
                }
              }
            ],
            "thresholds": [],
            "yAxis": {
              "label": "",
              "scale": "LINEAR"
            }
          }
        }
      },
      {
        "yPos": 20,
        "height": 20,
        "width": 24,
        "widget": {
          "title": "Group by Threat",
          "id": "",
          "pieChart": {
            "chartType": "DONUT",
            "dataSets": [
              {
                "breakdowns": [],
                "dimensions": [],
                "measures": [],
                "minAlignmentPeriod": "60s",
                "sliceNameTemplate": "",
                "timeSeriesQuery": {
                  "outputFullDuration": true,
                  "timeSeriesFilter": {
                    "aggregation": {
                      "alignmentPeriod": "60s",
                      "crossSeriesReducer": "REDUCE_SUM",
                      "groupByFields": [
                        "metric.label.\"threat\""
                      ],
                      "perSeriesAligner": "ALIGN_SUM"
                    },
                    "filter": "metric.type=\"logging.googleapis.com/user/dns-armor-log-based-metric\" resource.type=\"networksecurity.googleapis.com/DnsThreatDetector\""
                  },
                  "unitOverride": ""
                }
              }
            ],
            "showLabels": false,
            "showTotal": false,
            "sliceAggregatedThreshold": 0
          }
        }
      },
      {
        "yPos": 20,
        "xPos": 24,
        "height": 20,
        "width": 24,
        "widget": {
          "title": "Top List - ThreatID",
          "timeSeriesTable": {
            "columnSettings": [
              {
                "column": "threatId",
                "visible": true
              },
              {
                "column": "threat",
                "visible": true
              },
              {
                "column": "project_id",
                "visible": false
              },
              {
                "column": "value",
                "visible": true
              }
            ],
            "dataSets": [
              {
                "minAlignmentPeriod": "60s",
                "timeSeriesQuery": {
                  "outputFullDuration": true,
                  "timeSeriesFilter": {
                    "aggregation": {
                      "alignmentPeriod": "60s",
                      "crossSeriesReducer": "REDUCE_SUM",
                      "groupByFields": [
                        "metric.label.\"threatId\"",
                        "metric.label.\"threat\""
                      ],
                      "perSeriesAligner": "ALIGN_SUM"
                    },
                    "filter": "metric.type=\"logging.googleapis.com/user/dns-armor-log-based-metric\" resource.type=\"networksecurity.googleapis.com/DnsThreatDetector\"",
                    "pickTimeSeriesFilter": {
                      "direction": "TOP",
                      "numTimeSeries": 30,
                      "rankingMethod": "METHOD_MEAN"
                    }
                  }
                }
              }
            ],
            "metricVisualization": "BAR"
          }
        }
      },
      {
        "yPos": 40,
        "height": 20,
        "width": 24,
        "widget": {
          "title": "Group by Severity",
          "id": "",
          "pieChart": {
            "chartType": "DONUT",
            "dataSets": [
              {
                "breakdowns": [],
                "dimensions": [],
                "measures": [],
                "minAlignmentPeriod": "60s",
                "sliceNameTemplate": "",
                "timeSeriesQuery": {
                  "outputFullDuration": true,
                  "timeSeriesFilter": {
                    "aggregation": {
                      "alignmentPeriod": "60s",
                      "crossSeriesReducer": "REDUCE_SUM",
                      "groupByFields": [
                        "metric.label.\"Severity\""
                      ],
                      "perSeriesAligner": "ALIGN_SUM"
                    },
                    "filter": "metric.type=\"logging.googleapis.com/user/dns-armor-log-based-metric\" resource.type=\"networksecurity.googleapis.com/DnsThreatDetector\""
                  },
                  "unitOverride": ""
                }
              }
            ],
            "showLabels": false,
            "showTotal": false,
            "sliceAggregatedThreshold": 0
          }
        }
      },
      {
        "yPos": 40,
        "xPos": 24,
        "height": 20,
        "width": 24,
        "widget": {
          "title": "Top List - Source",
          "id": "",
          "timeSeriesTable": {
            "columnSettings": [
              {
                "column": "InstanceId",
                "visible": true
              },
              {
                "column": "region",
                "visible": true
              },
              {
                "column": "project_id",
                "visible": true
              },
              {
                "column": "value",
                "visible": true
              }
            ],
            "dataSets": [
              {
                "minAlignmentPeriod": "60s",
                "tableTemplate": "",
                "timeSeriesQuery": {
                  "outputFullDuration": true,
                  "timeSeriesFilter": {
                    "aggregation": {
                      "alignmentPeriod": "60s",
                      "crossSeriesReducer": "REDUCE_SUM",
                      "groupByFields": [
                        "metric.label.\"InstanceId\"",
                        "metric.label.\"region\""
                      ],
                      "perSeriesAligner": "ALIGN_SUM"
                    },
                    "filter": "metric.type=\"logging.googleapis.com/user/dns-armor-log-based-metric\" resource.type=\"networksecurity.googleapis.com/DnsThreatDetector\"",
                    "pickTimeSeriesFilter": {
                      "direction": "TOP",
                      "numTimeSeries": 30,
                      "rankingMethod": "METHOD_MEAN"
                    }
                  },
                  "unitOverride": ""
                }
              }
            ],
            "displayColumnType": false,
            "metricVisualization": "BAR"
          }
        }
      },
      {
        "yPos": 60,
        "height": 20,
        "width": 48,
        "widget": {
          "title": "Group by Domains",
          "id": "",
          "xyChart": {
            "chartOptions": {
              "displayHorizontal": false,
              "mode": "COLOR",
              "showLegend": false
            },
            "dataSets": [
              {
                "breakdowns": [],
                "dimensions": [],
                "legendTemplate": "",
                "measures": [],
                "minAlignmentPeriod": "60s",
                "plotType": "STACKED_BAR",
                "targetAxis": "Y1",
                "timeSeriesQuery": {
                  "outputFullDuration": false,
                  "timeSeriesFilter": {
                    "aggregation": {
                      "alignmentPeriod": "60s",
                      "crossSeriesReducer": "REDUCE_SUM",
                      "groupByFields": [
                        "metric.label.\"QueryName\""
                      ],
                      "perSeriesAligner": "ALIGN_SUM"
                    },
                    "filter": "metric.type=\"logging.googleapis.com/user/dns-armor-log-based-metric\" resource.type=\"networksecurity.googleapis.com/DnsThreatDetector\""
                  },
                  "unitOverride": ""
                }
              }
            ],
            "thresholds": [],
            "yAxis": {
              "label": "",
              "scale": "LINEAR"
            }
          }
        }
      }
    ]
  }
}

2. Crie o painel personalizado. Execute os seguintes comandos gcloud no Cloud Shell.

gcloud monitoring dashboards create --config-from-file=dashboard.json

7. Gerar consultas DNS maliciosas emuladas

Nesta seção, você realizará as seguintes tarefas:

• Conecte-se por SSH às VMs.
• Instale o Git nas VMs.
• Clone o repositório do simulador de detecção de ameaças da Infoblox.
• Execute o script e analise a saída gerada.

Valide a configuração gerando consultas DNS maliciosas simuladas das suas VMs.

Observação:estas instruções são específicas para vm-a-use4. Para gerar consultas de DNS maliciosas de vm-a-usc1, replique todas as etapas detalhadas nesta seção para cada máquina virtual.

1. Use SSH para acessar vm-a-use4. Execute os seguintes comandos gcloud no Cloud Shell.

gcloud compute ssh vm-a-use4 --zone=us-east4-c

2. Instale o Git na VM.

Observação:esse comando precisa ser executado na VM, não no Cloud Shell.

sudo apt-get install git -y

3. Clone o repositório do simulador de detecção de ameaças da Infoblox.

Observação:esse comando precisa ser executado na VM, não no Cloud Shell.

git clone https://github.com/infobloxopen/ib-threat-detection-simulator

4. Mude o diretório para o diretório do simulador.

Observação:esse comando precisa ser executado na VM, não no Cloud Shell.

cd ib-threat-detection-simulator/threat_detection_simulator/

5. Execute o script e analise a saída gerada.

Observação:esse script simula várias ameaças baseadas em DNS enviando consultas a domínios maliciosos ou suspeitos conhecidos. Ele foi projetado apenas para fins de teste e demonstração.

• Essa ferramenta gera tráfego de consultas DNS executando comandos dig locais para uma lista especificada de domínios. O objetivo principal é simular atividades maliciosas de DNS.
• No modo de análise avançada padrão, ele replica ameaças em várias categorias, incluindo phishing e malware padrão, além de ameaças avançadas.
• Essas simulações avançadas envolvem consultas a domínios reais do algoritmo de geração de domínios (DGA) associados às famílias de malware Mylobot e Suppobox, além de emular ataques de tunelamento de DNS (DNST).

Para mais detalhes sobre o script e as ameaças que ele simula, consulte o repositório do GitHub.

Observação:esse comando precisa ser executado na VM, não no Cloud Shell.

Torne o script executável.

chmod +x run.sh

Execute o script.

./run.sh info basic

6. Exemplo de saída

A imagem a seguir mostra uma parte da saída do script em uma VM no network-a. Essa saída detalha as taxas de detecção dos diferentes tipos de ameaças de DNS emulados pelo script de teste.

7. Saia da sessão SSH para voltar ao Cloud Shell.

exit

Observação:antes de passar para a próxima seção, repita as etapas de 1 a 5 para gerar consultas DNS maliciosas de vm-a-usc1.

8. Ver o painel personalizado

Ver o painel

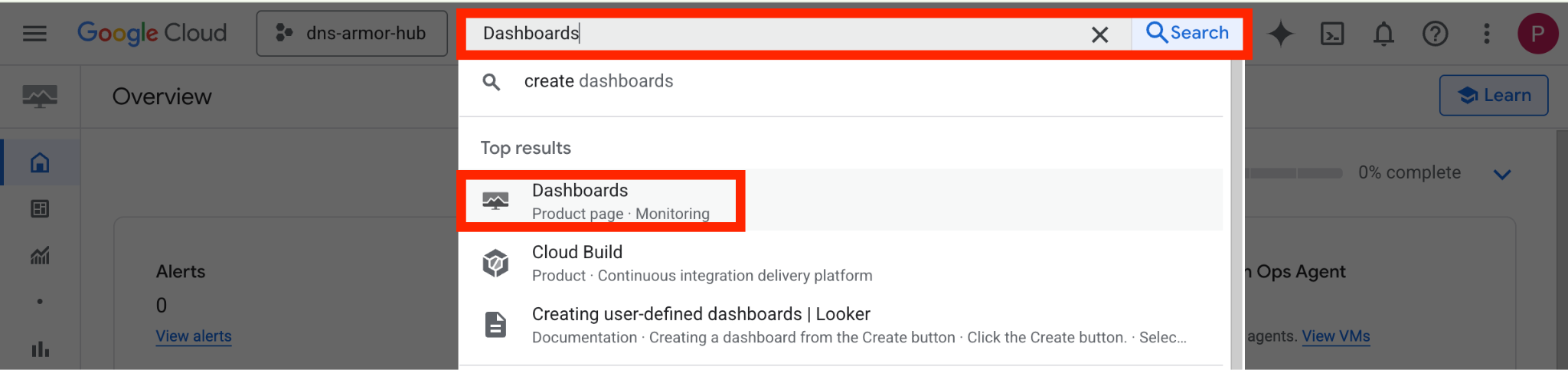

1. Digite Painéis no campo de pesquisa na parte de cima do console do Google Cloud e clique em Painéis em "Principais resultados".

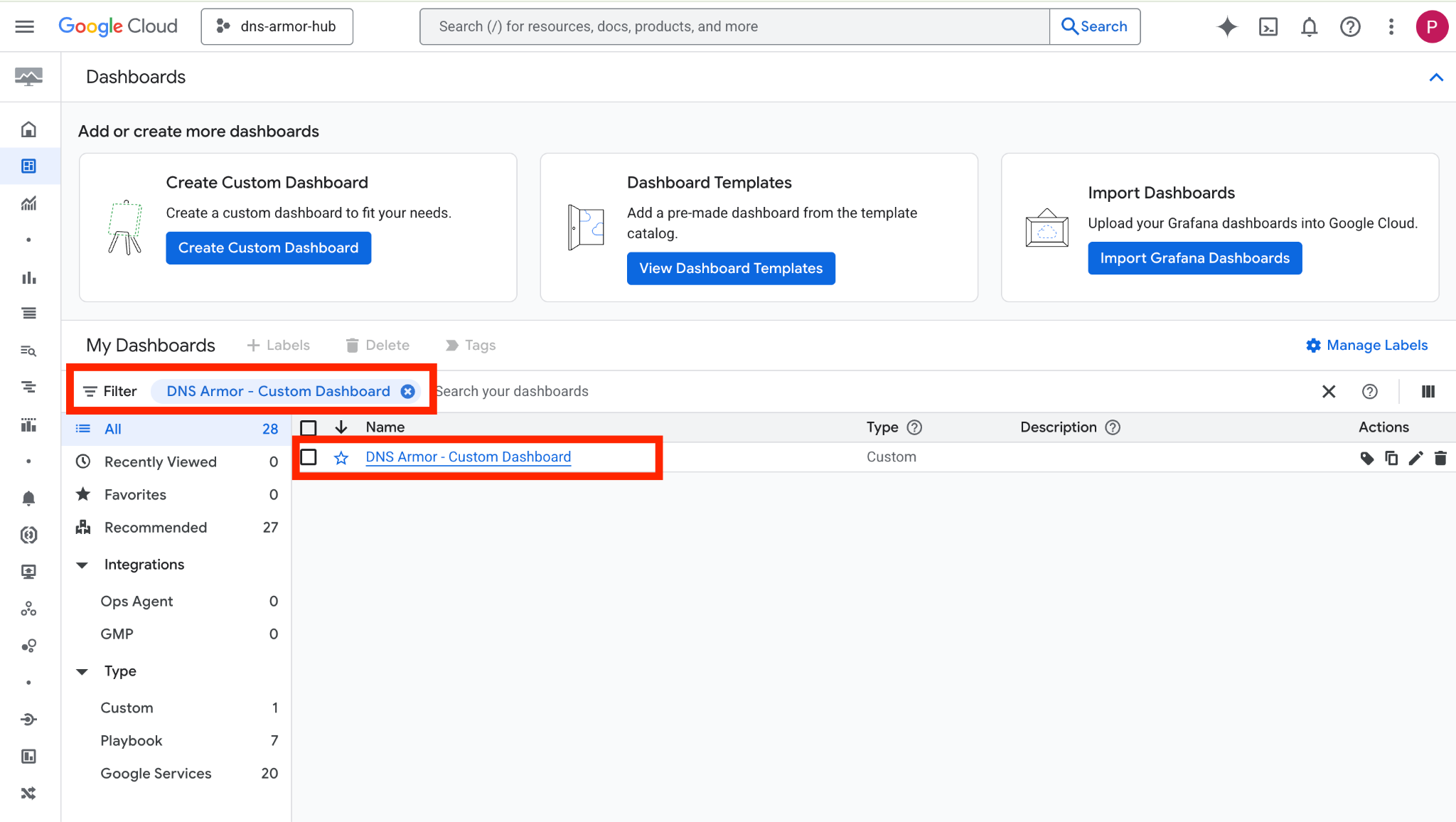

2. Pesquise DNS Armor - Custom Dashboard no campo de pesquisa e clique em DNS Armor - Custom Dashboard para abrir o painel.

3. Acesse o painel.

Widgets no painel

Esta seção descreve os vários widgets disponíveis no painel personalizado, oferecendo uma visão geral das funcionalidades e dos dados que eles representam.

• Registros de ameaças:um gráfico de barras empilhadas que mostra os registros de ameaças gerados para todas as redes incluídas em um projeto durante um período especificado.
• Registros de ameaças por região:um gráfico de barras empilhadas que ilustra os registros de ameaças, agrupados por região, em um período definido.
• Agrupar por ameaça:um gráfico de pizza que categoriza os registros de ameaças com base no tipo de ameaça em um determinado período.
• Lista dos principais - ThreatID: uma lista que mostra os 30 principais IDs de ameaças em um período especificado.
• Agrupar por gravidade:um gráfico de pizza que agrupa os registros de ameaças por nível de gravidade em um período definido.
• Lista principal – origem:uma lista que apresenta os 30 principais IDs de instância (VMs de origem) em um período especificado.
• Agrupar por domínios:um gráfico de barras empilhadas que agrupa os registros de ameaças pelos nomes de domínio encontrados nas consultas.

9. Limpeza

Para evitar cobranças futuras, exclua os recursos criados neste codelab. Saia do shell da VM e volte ao Cloud Shell ao executar os comandos de limpeza.

1. Exclua o painel personalizado.

Como o ID do painel é gerado dinamicamente na criação, primeiro você precisa extrair o nome do recurso usando o nome de exibição dele.

DASHBOARD_NAME=$(gcloud monitoring dashboards list --filter="displayName='DNS Armor - Custom Dashboard'" --format='value(name)')

gcloud monitoring dashboards delete $DASHBOARD_NAME --quiet

2. Exclua a métrica com base em registros.

gcloud logging metrics delete dns-armor-log-based-metric --quiet

3. Exclua as VMs.

gcloud compute instances delete vm-a-use4 --zone=us-east4-c --quiet

gcloud compute instances delete vm-a-usc1 --zone=us-central1-a --quiet

4. Exclua as regras de firewall.

gcloud compute firewall-rules delete allow-ssh-iap-a --quiet

5. Exclua os gateways Cloud NAT.

gcloud compute routers nats delete nat-a-use4 --router=router-a-use4 --region=us-east4 --quiet

gcloud compute routers nats delete nat-a-usc1 --router=router-a-usc1 --region=us-central1 --quiet

6. Exclua os Cloud Routers.

gcloud compute routers delete router-a-use4 --region=us-east4 --quiet

gcloud compute routers delete router-a-usc1 --region=us-central1 --quiet

7. Exclua as sub-redes.

gcloud compute networks subnets delete subnet-a-use4 --region=us-east4 --quiet

gcloud compute networks subnets delete subnet-a-usc1 --region=us-central1 --quiet

8. Exclua o detector de ameaças de DNS.

gcloud beta network-security dns-threat-detectors delete my-dns-threat-detector --location=global --quiet

9. Exclua as VPCs.

gcloud compute networks delete network-a --quiet

10. Parabéns

Parabéns! Você configurou, implantou e visualizou os registros de detecção de ameaças do DNS Armor . Você ganhou experiência prática na proteção do seu ambiente do Google Cloud contra ameaças baseadas em DNS e na criação de uma solução de monitoramento personalizada para insights de segurança.

Neste codelab, você:

• Provisionou um ambiente de rede com VPC, sub-redes e máquinas virtuais.
• Configurou a saída da Internet para VMs particulares usando o Cloud NAT.
• Implantamos um detector de ameaças do DNS Armor.
• Simulamos ameaças de DNS e validamos a configuração de detecção de ameaças.
• Criou métricas personalizadas com base em registros de ameaças de DNS.
• Criou um painel personalizado do Cloud Monitoring para visualizar e analisar ameaças de DNS.

Qual é a próxima etapa?

Documentos de referência

• Visão geral da detecção avançada de ameaças | Cloud DNS
• Apresentamos o DNS Armor para mitigar riscos do sistema de nomes de domínio | Blog do Google Cloud
• Criar um detector de ameaças de DNS | Google Cloud
