การแสดงภาพบันทึกการตรวจหาภัยคุกคามขั้นสูงของ DNS Armor โดยใช้เมตริกตามบันทึกและแดชบอร์ดที่กำหนดเอง

1. บทนำและภาพรวม

DNS Armor ซึ่งขับเคลื่อนโดย Infoblox เป็นบริการที่มีการจัดการครบวงจรซึ่งให้การรักษาความปลอดภัยระดับ DNS สำหรับภาระงาน Google Cloud เครื่องตรวจจับภัยคุกคามขั้นสูงได้รับการออกแบบมาเพื่อตรวจหากิจกรรมที่เป็นอันตรายตั้งแต่จุดแรกสุดในห่วงโซ่การโจมตี ซึ่งก็คือคำขอ DNS โดยไม่ต้องเพิ่มความซับซ้อนในการปฏิบัติงานหรือค่าใช้จ่ายด้านประสิทธิภาพ

Codelab นี้มีวิธีการทีละขั้นตอนในการกำหนดค่าและทดสอบบริการ DNS Armor คุณจะต้องตั้งค่าโครงสร้างพื้นฐานของเครือข่ายที่จำเป็น สร้างเครื่องมือตรวจหาภัยคุกคาม ทดสอบบริการโดยจำลองภัยคุกคาม DNS และสุดท้ายคือแสดงภาพและวิเคราะห์บันทึกภัยคุกคามโดยใช้แดชบอร์ด Cloud Monitoring ที่กำหนดเอง

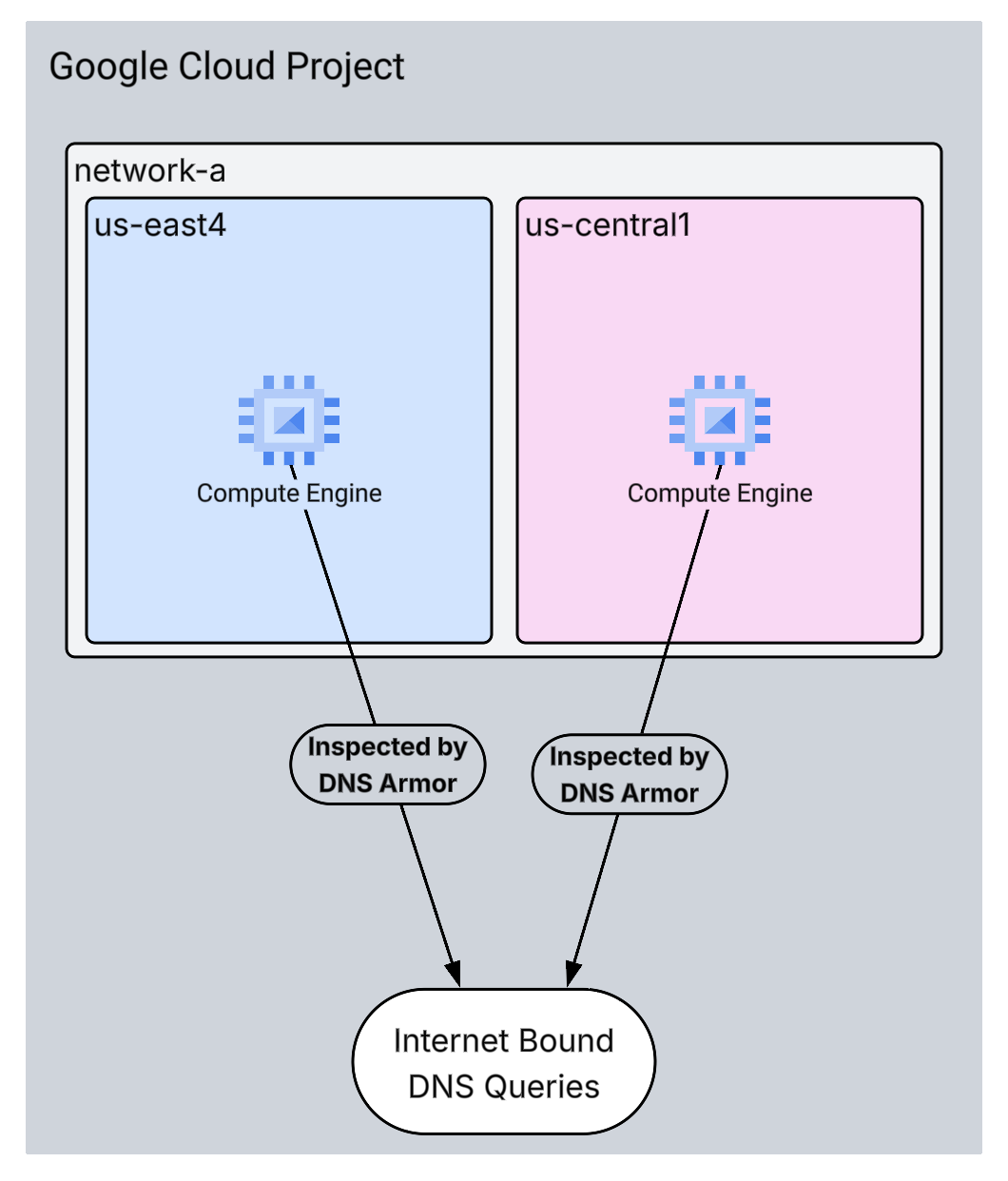

สิ่งที่คุณจะสร้าง

ใน Codelab นี้ คุณจะจัดสรรทรัพยากรต่อไปนี้

เครือข่าย VPC (network-a) ที่มีซับเน็ตและเครื่องเสมือนที่จัดสรรในภูมิภาค us-east4 และ us-central1
เครื่องมือตรวจจับภัยคุกคามขั้นสูงของ DNS Armor ที่กำหนดค่าให้ตรวจสอบคำค้นหา DNS
เมตริกตามบันทึกที่อิงตามบันทึกภัยคุกคาม DNS
แดชบอร์ดที่กำหนดเองเพื่อแสดงภาพบันทึกภัยคุกคาม DNS

สิ่งที่คุณจะได้เรียนรู้

วิธีจัดสรรทรัพยากรเครือข่ายที่จำเป็น รวมถึง VPC และเครื่องเสมือน
วิธีติดตั้งใช้งานเครื่องตรวจจับภัยคุกคามขั้นสูงและยกเว้นเครือข่ายที่เฉพาะเจาะจง

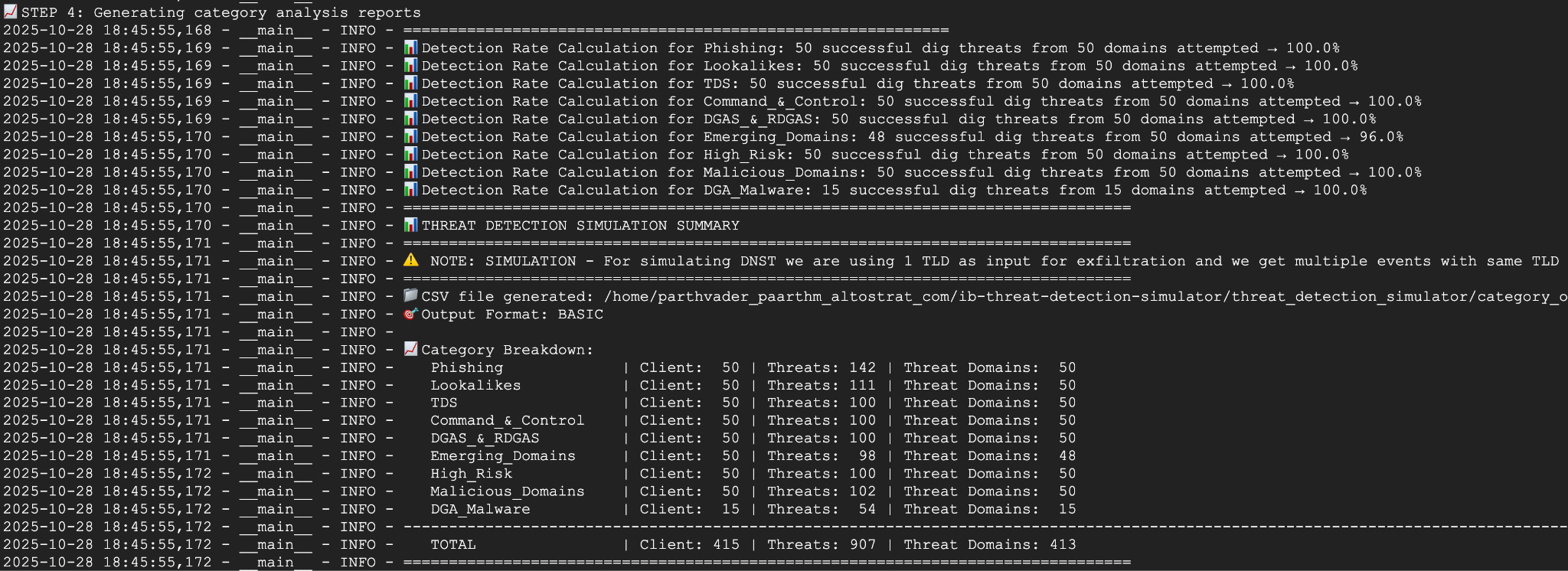

วิธีตรวจสอบการกำหนดค่าการตรวจหาภัยคุกคามโดยใช้สคริปต์การจำลองภัยคุกคาม
วิธีแสดงภาพบันทึกภัยคุกคาม DNS โดยใช้เมตริกตามบันทึกและแดชบอร์ดที่กำหนดเอง

สิ่งที่คุณต้องมี

โปรเจ็กต์ Google Cloud
สิทธิ์เข้าถึงเครื่องมือบรรทัดคำสั่ง gcloud

2. ข้อกำหนดเบื้องต้น

ในส่วนนี้ คุณจะทำงานต่อไปนี้

ตรวจสอบว่าโปรเจ็กต์ที่อยู่ในระบบคลาวด์ของ Google เป็นไปตามข้อจำกัดของนโยบายองค์กรที่จำเป็น
ยืนยันว่าบัญชีผู้ใช้ของคุณมีบทบาทและสิทธิ์ IAM ที่จำเป็น
เปิดใช้ Google Cloud APIs ที่จำเป็นสำหรับ Codelab นี้
มอบหมายroles/logging.viewerบทบาท IAM ให้กับบัญชีบริการ Compute Engine

ข้อจำกัดของนโยบายองค์กร

โปรดยืนยันข้อจํากัดของนโยบายขององค์กรที่ใช้กับโปรเจ็กต์เพื่อให้ Codelab นี้เสร็จสมบูรณ์ นโยบายบางอย่างอาจขัดขวางการจัดสรรทรัพยากรที่จำเป็น ข้อจำกัดต่อไปนี้อาจส่งผลต่อการกำหนดค่าของ Codelab นี้

constraints/gcp.resourceLocations: จำกัดภูมิภาคที่คุณสร้างทรัพยากรได้ Codelab ต้องใช้ us-east4 และ us-central1
constraints/compute.vmExternalIpAccess: ป้องกันการสร้างเครื่องเสมือนที่มีที่อยู่ IP สาธารณะ ซึ่งอาจรบกวนการตั้งค่าหากคุณไม่ปฏิบัติตามการใช้แฟล็ก --no-address ของ Codelab
constraints/compute.shieldedVm: บังคับใช้การสร้าง VM ที่มีการป้องกัน ซึ่งคำสั่งสร้าง VM ของ Codelab ไม่ได้ระบุไว้ จึงอาจทำให้เกิดข้อผิดพลาด
constraints/gcp.restrictServiceUsage: จำกัด Cloud APIs ของ Google Cloud ที่เปิดใช้ได้ และอาจบล็อก Codelab หากไม่อนุญาต compute.googleapis.com, networksecurity.googleapis.com, logging.googleapis.com และ monitoring.googleapis.com

บทบาทและสิทธิ์ของ IAM

โปรดยืนยันบทบาทและสิทธิ์ IAM ที่มอบให้กับผู้ใช้เพื่อให้ Codelab นี้เสร็จสมบูรณ์ คุณต้องมีบทบาทและสิทธิ์ IAM ต่อไปนี้จึงจะทำ Codelab นี้ให้เสร็จสมบูรณ์ได้

ผู้ดูแลการใช้บริการ (roles/serviceusage.serviceUsageAdmin): เพื่อเปิดใช้ Cloud APIs ที่จำเป็นสำหรับ Codelab
ผู้ดูแลระบบเครือข่าย Compute (roles/compute.networkAdmin): เพื่อสร้างและจัดการเครือข่าย VPC, เครือข่ายย่อย และ Cloud NAT
ผู้ดูแลระบบความปลอดภัยของ Compute (roles/compute.securityAdmin): เพื่อกำหนดค่ากฎไฟร์วอลล์สำหรับการเข้าถึง SSH ในเครื่องเสมือน
ผู้ดูแลระบบอินสแตนซ์ Compute (v1) (roles/compute.instanceAdmin.v1): เพื่อสร้างและจัดการเครื่องเสมือนที่จำเป็นสำหรับแล็บ
ผู้ใช้อุโมงค์ข้อมูลที่รักษาความปลอดภัยด้วย IAP (roles/iap.tunnelResourceAccessor): เพื่อเชื่อมต่อกับเครื่องเสมือนโดยใช้ SSH ผ่าน Identity-Aware Proxy (IAP)
ผู้ดูแลระบบความปลอดภัยของเครือข่าย (roles/networksecurity.admin): เพื่อสร้างและจัดการเครื่องมือตรวจหาภัยคุกคามของ DNS Armor
ผู้ดูบันทึก (roles/logging.viewer): เพื่อดูและวิเคราะห์บันทึกภัยคุกคามในเครื่องมือสำรวจบันทึก

Google Cloud APIs

โปรดตรวจสอบว่าได้เปิดใช้ Google Cloud API ที่จำเป็นในโปรเจ็กต์แล้ว

1. เปิดใช้ API ที่จำเป็นโดยเรียกใช้คำสั่ง gcloud ต่อไปนี้ภายใน Cloud Shell

gcloud services enable compute.googleapis.com \
networksecurity.googleapis.com \
logging.googleapis.com \
monitoring.googleapis.com

2. ตรวจสอบว่าได้เปิดใช้ API แล้ว ให้เรียกใช้คำสั่ง gcloud ต่อไปนี้ภายใน Cloud Shell

gcloud services list --enabled

บัญชีบริการของ Compute Engine

สคริปต์การจำลองภัยคุกคามต้องมีสิทธิ์ในการอ่านและรายงานเกี่ยวกับบันทึกภัยคุกคามที่สร้างขึ้นจาก Cloud Logging เนื่องจากสคริปต์จะดำเนินการจาก VM ที่ใช้บัญชีบริการเริ่มต้นของ Compute Engine จึงต้องกำหนดบทบาท IAM ให้กับบัญชีบริการนี้roles/logging.viewer

1. ตั้งค่าตัวแปรสภาพแวดล้อม เรียกใช้คำสั่งต่อไปนี้ภายใน Cloud Shell

export PROJECT_ID=$(gcloud config get-value project)

export PROJECT_NUMBER=$(gcloud projects describe $PROJECT_ID --format='value(projectNumber)')

2. ให้บทบาทผู้ดูบันทึกแก่ SA ของ Compute Engine เรียกใช้คำสั่ง gcloud ต่อไปนี้ภายใน Cloud Shell

gcloud projects add-iam-policy-binding $PROJECT_ID \
--member="serviceAccount:${PROJECT_NUMBER}-compute@developer.gserviceaccount.com" \
--role="roles/logging.viewer"

3. การจัดสรรทรัพยากรเครือข่ายและการประมวลผล

ในส่วนนี้ คุณจะทำงานต่อไปนี้

สร้างเครือข่าย VPC network-a ที่มีซับเน็ตที่กำหนดเอง
กำหนดค่า Cloud Router และ Cloud NAT สำหรับการรับส่งข้อมูลอินเทอร์เน็ตขาออกใน network-a
สร้างกฎไฟร์วอลล์เพื่ออนุญาตการเข้าถึง VM ผ่าน SSH จากช่วง IP ของ IAP สำหรับ network-a
จัดสรรเครื่องเสมือน Linux ใน network-a โดยไม่มีที่อยู่ IP สาธารณะ

สร้าง VPC และซับเน็ต

1. สร้างเครือข่าย-ก และซับเน็ตของเครือข่ายในภูมิภาค us-east4 และ us-central1 เรียกใช้คำสั่ง gcloud ต่อไปนี้ภายใน Cloud Shell

gcloud compute networks create network-a --subnet-mode=custom

gcloud compute networks subnets create subnet-a-use4 \
--network=network-a \
--range=10.10.0.0/24 \
--region=us-east4

gcloud compute networks subnets create subnet-a-usc1 \
--network=network-a \
--range=10.10.1.0/24 \
--region=us-central1

กำหนดค่าการส่งข้อมูลขาออกทางอินเทอร์เน็ต

1. สร้าง Cloud Router และ Cloud NAT สำหรับ network-a เพื่ออนุญาตการออกอินเทอร์เน็ตสำหรับ VM ที่ไม่มี IP สาธารณะ

gcloud compute routers create router-a-use4 \
--network=network-a \
--region=us-east4

gcloud compute routers nats create nat-a-use4 \
--router=router-a-use4 \
--auto-allocate-nat-external-ips \
--nat-all-subnet-ip-ranges \
--region=us-east4

gcloud compute routers create router-a-usc1 \
--network=network-a \
--region=us-central1

gcloud compute routers nats create nat-a-usc1 \
--router=router-a-usc1 \
--auto-allocate-nat-external-ips \
--nat-all-subnet-ip-ranges \
--region=us-central1

กำหนดค่ากฎไฟร์วอลล์

1. สร้างกฎไฟร์วอลล์สำหรับ network-a เพื่ออนุญาตการเข้าถึง SSH จากช่วง IP ของ IAP เรียกใช้คำสั่ง gcloud ต่อไปนี้ภายใน Cloud Shell

gcloud compute firewall-rules create allow-ssh-iap-a \
--network=network-a \
--allow=tcp:22 \
--source-ranges=35.235.240.0/20

สร้างเครื่องเสมือน

1. สร้าง VM ของ Linux ใน network-a.

gcloud compute instances create vm-a-use4 \
--zone=us-east4-c \
--network=network-a \
--subnet=subnet-a-use4 \
--no-address \
--scopes=cloud-platform

gcloud compute instances create vm-a-usc1 \
--zone=us-central1-a \
--network=network-a \
--subnet=subnet-a-usc1 \
--no-address \
--scopes=cloud-platform

4. สร้างตัวตรวจหาภัยคุกคาม DNS

ในส่วนนี้ คุณจะทำงานต่อไปนี้

สร้างตัวตรวจจับภัยคุกคาม
แสดงรายการ Threat Detector

เมื่อจัดสรร VPC, ซับเน็ต และเครื่องเสมือนแล้ว ขั้นตอนถัดไปคือการสร้างเครื่องตรวจหาภัยคุกคาม DNS

1. สร้างตัวตรวจจับภัยคุกคามโดยใช้คำสั่ง gcloud beta network-security dns-threat-detectors create

gcloud beta network-security dns-threat-detectors create my-dns-threat-detector \
--location=global \
--provider=infoblox

2. แสดงรายการเครื่องมือตรวจหาภัยคุกคามเพื่อยืนยันการสร้าง

gcloud beta network-security dns-threat-detectors list --location=global

5. สร้างเมตริกตามบันทึก

ในส่วนนี้ คุณจะทำงานต่อไปนี้

ทำความเข้าใจรายการบันทึก
สร้างไฟล์ config.yaml
สร้างเมตริกตามบันทึก

1. ทำความเข้าใจรายการบันทึก คุณตรวจสอบตารางของฟิลด์ทั้งหมดในบันทึก DNS Armor ได้ในเอกสารประกอบเกี่ยวกับบันทึกภัยคุกคาม ส่วนนี้จะมุ่งเน้นที่ฟิลด์เฉพาะที่จะใช้ในการสร้างเมตริกตามบันทึก

ระบบจะใช้ฟิลด์ต่อไปนี้เพื่อสร้างเมตริกตามบันทึก

vmInstanceId: ชื่ออินสแตนซ์ VM ของ Compute Engine ใช้ได้เฉพาะกับคำค้นหาที่เริ่มต้นโดย VM ของ Compute Engine เท่านั้น
queryName: ชื่อคำขอ DNS
ความรุนแรง: ความรุนแรง (สูง ปานกลาง ต่ำ หรือข้อมูล) ที่เชื่อมโยงกับภัยคุกคามที่ตรวจพบ ดูข้อมูลเพิ่มเติมได้ที่คำจำกัดความระดับความรุนแรงของ Infoblox
location: ภูมิภาค Google Cloud ที่แสดงการตอบกลับ
ภัยคุกคาม: ชื่อของภัยคุกคามที่ตรวจพบ
threatId: ตัวระบุภัยคุกคามที่ไม่ซ้ำกัน

2. สร้างไฟล์ config.yaml ก่อนอื่น ให้สร้างไฟล์ config.yaml ที่ว่างเปล่าโดยใช้คำสั่ง touch

touch config.yaml

3. ป้อนข้อมูลในไฟล์ config.yaml ไฟล์นี้กำหนดวิธีสร้างเมตริกตามบันทึกสำหรับบันทึกภัยคุกคามของ DNS Armor โดยจะระบุรายการบันทึกที่จะกรอง ป้ายกำกับที่จะดึงออกจากรายการเหล่านั้น และพร็อพเพอร์ตี้ของเมตริกเอง

เปิดไฟล์ config.yaml ในโปรแกรมแก้ไขข้อความที่คุณเลือก แล้ววางเนื้อหาต่อไปนี้

filter: |
  resource.type="networksecurity.googleapis.com/DnsThreatDetector"
  jsonPayload.dnsQuery.projectNumber="PROJECT_NUMBER"
labelExtractors:
  InstanceId: EXTRACT(jsonPayload.dnsQuery.vmInstanceId)
  QueryName: EXTRACT(jsonPayload.dnsQuery.queryName)
  Severity: EXTRACT(jsonPayload.threatInfo.severity)
  region: EXTRACT(jsonPayload.dnsQuery.location)
  threat: EXTRACT(jsonPayload.threatInfo.threat)
  threatId: EXTRACT(jsonPayload.threatInfo.threatId)
metricDescriptor:
  labels:
  - key: InstanceId
  - key: threat
  - key: Severity
  - key: threatId
  - key: region
  - key: QueryName
  metricKind: DELTA
  unit: '1'
  valueType: INT64

4. อัปเดตหมายเลขโปรเจ็กต์ ใช้คำสั่ง sed ต่อไปนี้เพื่อแทนที่ตัวยึดตำแหน่ง PROJECT_NUMBER ด้วยค่าจากตัวแปรสภาพแวดล้อม

sed -i "s/PROJECT_NUMBER/$PROJECT_NUMBER/g" config.yaml

5. สร้างเมตริกตามบันทึก สุดท้าย ให้เรียกใช้คำสั่ง gcloud ต่อไปนี้ภายใน Cloud Shell เพื่อสร้างเมตริก

gcloud logging metrics create dns-armor-log-based-metric --config-from-file=config.yaml

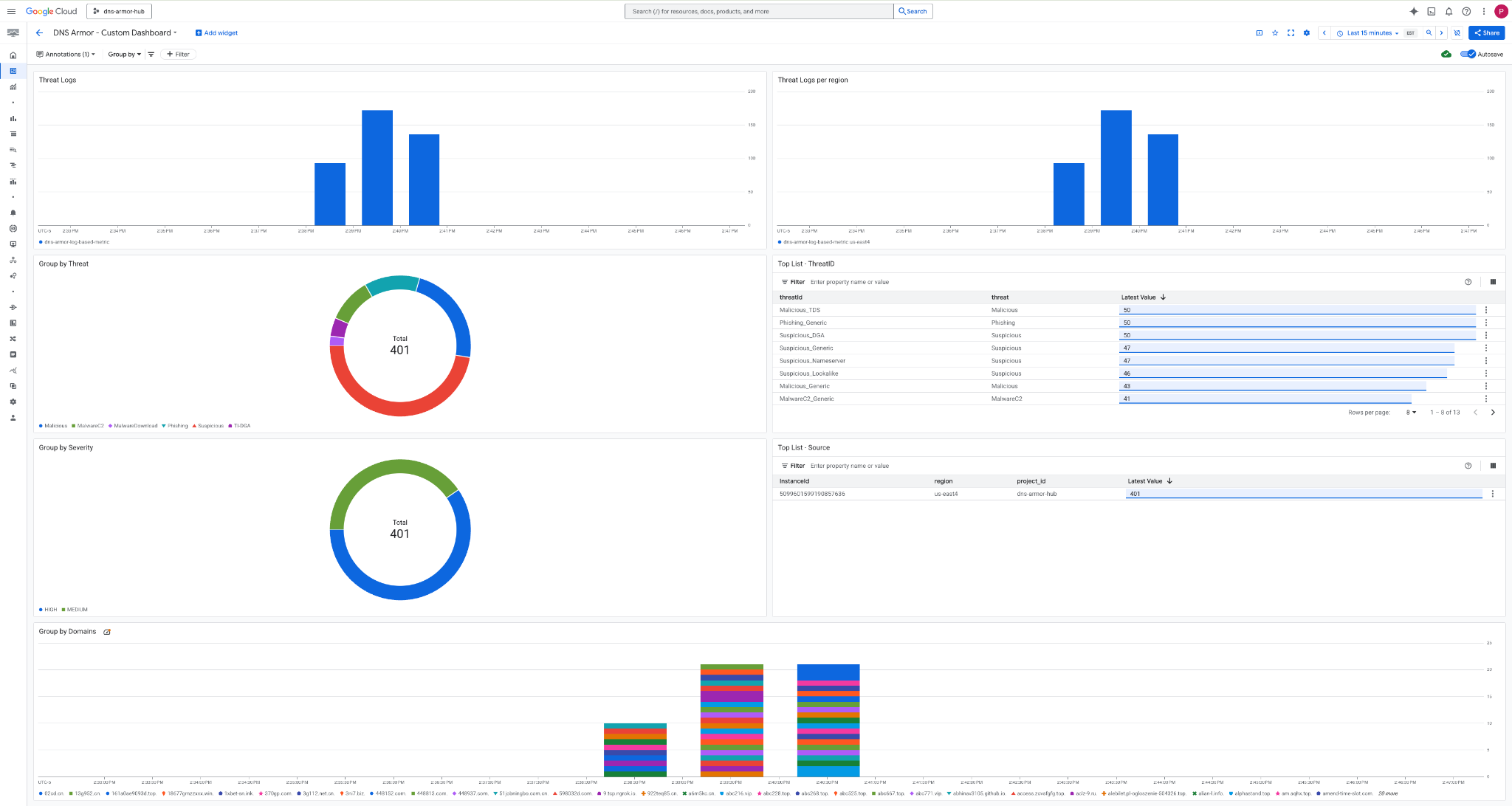

6. สร้างแดชบอร์ดที่กำหนดเอง

ในส่วนนี้ คุณจะทำงานต่อไปนี้

สร้างไฟล์ dashboard.json
สร้างแดชบอร์ดที่กำหนดเอง

1. สร้างไฟล์ dashboard.json ก่อนอื่น ให้สร้างไฟล์ dashboard.json ที่ว่างเปล่าโดยใช้คำสั่ง touch

touch dashboard.json

2. ป้อนข้อมูลในไฟล์ dashboard.json dashboard.json ไฟล์จะกำหนดค่าแดชบอร์ดการตรวจสอบที่กำหนดเอง กำหนดวิดเจ็ต แสดงพร็อพเพอร์ตี้ และกำหนดวิธีแสดงภาพ รวม และกรองเมตริกที่อิงตามบันทึก

เปิดไฟล์ dashboard.json ในโปรแกรมแก้ไขข้อความที่คุณเลือก แล้ววางเนื้อหาต่อไปนี้

{
  "displayName": "DNS Armor - Custom Dashboard",
  "dashboardFilters": [],
  "description": "",
  "labels": {},
  "mosaicLayout": {
    "columns": 48,
    "tiles": [
      {
        "height": 20,
        "width": 24,
        "widget": {
          "title": "Threat Logs",
          "id": "",
          "xyChart": {
            "chartOptions": {
              "displayHorizontal": false,
              "mode": "COLOR",
              "showLegend": false
            },
            "dataSets": [
              {
                "breakdowns": [],
                "dimensions": [],
                "legendTemplate": "",
                "measures": [],
                "minAlignmentPeriod": "60s",
                "plotType": "STACKED_BAR",
                "targetAxis": "Y1",
                "timeSeriesQuery": {
                  "outputFullDuration": false,
                  "timeSeriesFilter": {
                    "aggregation": {
                      "alignmentPeriod": "60s",
                      "crossSeriesReducer": "REDUCE_SUM",
                      "groupByFields": [],
                      "perSeriesAligner": "ALIGN_SUM"
                    },
                    "filter": "metric.type=\"logging.googleapis.com/user/dns-armor-log-based-metric\" resource.type=\"networksecurity.googleapis.com/DnsThreatDetector\""
                  },
                  "unitOverride": ""
                }
              }
            ],
            "thresholds": [],
            "yAxis": {
              "label": "",
              "scale": "LINEAR"
            }
          }
        }
      },
      {
        "xPos": 24,
        "height": 20,
        "width": 24,
        "widget": {
          "title": "Threat Logs per region",
          "id": "",
          "xyChart": {
            "chartOptions": {
              "displayHorizontal": false,
              "mode": "COLOR",
              "showLegend": false
            },
            "dataSets": [
              {
                "breakdowns": [],
                "dimensions": [],
                "legendTemplate": "",
                "measures": [],
                "minAlignmentPeriod": "60s",
                "plotType": "STACKED_BAR",
                "targetAxis": "Y1",
                "timeSeriesQuery": {
                  "outputFullDuration": false,
                  "timeSeriesFilter": {
                    "aggregation": {
                      "alignmentPeriod": "60s",
                      "crossSeriesReducer": "REDUCE_SUM",
                      "groupByFields": [
                        "metric.label.\"region\""
                      ],
                      "perSeriesAligner": "ALIGN_SUM"
                    },
                    "filter": "metric.type=\"logging.googleapis.com/user/dns-armor-log-based-metric\" resource.type=\"networksecurity.googleapis.com/DnsThreatDetector\""
                  },
                  "unitOverride": ""
                }
              }
            ],
            "thresholds": [],
            "yAxis": {
              "label": "",
              "scale": "LINEAR"
            }
          }
        }
      },
      {
        "yPos": 20,
        "height": 20,
        "width": 24,
        "widget": {
          "title": "Group by Threat",
          "id": "",
          "pieChart": {
            "chartType": "DONUT",
            "dataSets": [
              {
                "breakdowns": [],
                "dimensions": [],
                "measures": [],
                "minAlignmentPeriod": "60s",
                "sliceNameTemplate": "",
                "timeSeriesQuery": {
                  "outputFullDuration": true,
                  "timeSeriesFilter": {
                    "aggregation": {
                      "alignmentPeriod": "60s",
                      "crossSeriesReducer": "REDUCE_SUM",
                      "groupByFields": [
                        "metric.label.\"threat\""
                      ],
                      "perSeriesAligner": "ALIGN_SUM"
                    },
                    "filter": "metric.type=\"logging.googleapis.com/user/dns-armor-log-based-metric\" resource.type=\"networksecurity.googleapis.com/DnsThreatDetector\""
                  },
                  "unitOverride": ""
                }
              }
            ],
            "showLabels": false,
            "showTotal": false,
            "sliceAggregatedThreshold": 0
          }
        }
      },
      {
        "yPos": 20,
        "xPos": 24,
        "height": 20,
        "width": 24,
        "widget": {
          "title": "Top List - ThreatID",
          "timeSeriesTable": {
            "columnSettings": [
              {
                "column": "threatId",
                "visible": true
              },
              {
                "column": "threat",
                "visible": true
              },
              {
                "column": "project_id",
                "visible": false
              },
              {
                "column": "value",
                "visible": true
              }
            ],
            "dataSets": [
              {
                "minAlignmentPeriod": "60s",
                "timeSeriesQuery": {
                  "outputFullDuration": true,
                  "timeSeriesFilter": {
                    "aggregation": {
                      "alignmentPeriod": "60s",
                      "crossSeriesReducer": "REDUCE_SUM",
                      "groupByFields": [
                        "metric.label.\"threatId\"",
                        "metric.label.\"threat\""
                      ],
                      "perSeriesAligner": "ALIGN_SUM"
                    },
                    "filter": "metric.type=\"logging.googleapis.com/user/dns-armor-log-based-metric\" resource.type=\"networksecurity.googleapis.com/DnsThreatDetector\"",
                    "pickTimeSeriesFilter": {
                      "direction": "TOP",
                      "numTimeSeries": 30,
                      "rankingMethod": "METHOD_MEAN"
                    }
                  }
                }
              }
            ],
            "metricVisualization": "BAR"
          }
        }
      },
      {
        "yPos": 40,
        "height": 20,
        "width": 24,
        "widget": {
          "title": "Group by Severity",
          "id": "",
          "pieChart": {
            "chartType": "DONUT",
            "dataSets": [
              {
                "breakdowns": [],
                "dimensions": [],
                "measures": [],
                "minAlignmentPeriod": "60s",
                "sliceNameTemplate": "",
                "timeSeriesQuery": {
                  "outputFullDuration": true,
                  "timeSeriesFilter": {
                    "aggregation": {
                      "alignmentPeriod": "60s",
                      "crossSeriesReducer": "REDUCE_SUM",
                      "groupByFields": [
                        "metric.label.\"Severity\""
                      ],
                      "perSeriesAligner": "ALIGN_SUM"
                    },
                    "filter": "metric.type=\"logging.googleapis.com/user/dns-armor-log-based-metric\" resource.type=\"networksecurity.googleapis.com/DnsThreatDetector\""
                  },
                  "unitOverride": ""
                }
              }
            ],
            "showLabels": false,
            "showTotal": false,
            "sliceAggregatedThreshold": 0
          }
        }
      },
      {
        "yPos": 40,
        "xPos": 24,
        "height": 20,
        "width": 24,
        "widget": {
          "title": "Top List - Source",
          "id": "",
          "timeSeriesTable": {
            "columnSettings": [
              {
                "column": "InstanceId",
                "visible": true
              },
              {
                "column": "region",
                "visible": true
              },
              {
                "column": "project_id",
                "visible": true
              },
              {
                "column": "value",
                "visible": true
              }
            ],
            "dataSets": [
              {
                "minAlignmentPeriod": "60s",
                "tableTemplate": "",
                "timeSeriesQuery": {
                  "outputFullDuration": true,
                  "timeSeriesFilter": {
                    "aggregation": {
                      "alignmentPeriod": "60s",
                      "crossSeriesReducer": "REDUCE_SUM",
                      "groupByFields": [
                        "metric.label.\"InstanceId\"",
                        "metric.label.\"region\""
                      ],
                      "perSeriesAligner": "ALIGN_SUM"
                    },
                    "filter": "metric.type=\"logging.googleapis.com/user/dns-armor-log-based-metric\" resource.type=\"networksecurity.googleapis.com/DnsThreatDetector\"",
                    "pickTimeSeriesFilter": {
                      "direction": "TOP",
                      "numTimeSeries": 30,
                      "rankingMethod": "METHOD_MEAN"
                    }
                  },
                  "unitOverride": ""
                }
              }
            ],
            "displayColumnType": false,
            "metricVisualization": "BAR"
          }
        }
      },
      {
        "yPos": 60,
        "height": 20,
        "width": 48,
        "widget": {
          "title": "Group by Domains",
          "id": "",
          "xyChart": {
            "chartOptions": {
              "displayHorizontal": false,
              "mode": "COLOR",
              "showLegend": false
            },
            "dataSets": [
              {
                "breakdowns": [],
                "dimensions": [],
                "legendTemplate": "",
                "measures": [],
                "minAlignmentPeriod": "60s",
                "plotType": "STACKED_BAR",
                "targetAxis": "Y1",
                "timeSeriesQuery": {
                  "outputFullDuration": false,
                  "timeSeriesFilter": {
                    "aggregation": {
                      "alignmentPeriod": "60s",
                      "crossSeriesReducer": "REDUCE_SUM",
                      "groupByFields": [
                        "metric.label.\"QueryName\""
                      ],
                      "perSeriesAligner": "ALIGN_SUM"
                    },
                    "filter": "metric.type=\"logging.googleapis.com/user/dns-armor-log-based-metric\" resource.type=\"networksecurity.googleapis.com/DnsThreatDetector\""
                  },
                  "unitOverride": ""
                }
              }
            ],
            "thresholds": [],
            "yAxis": {
              "label": "",
              "scale": "LINEAR"
            }
          }
        }
      }
    ]
  }
}

2. สร้างแดชบอร์ดที่กำหนดเอง เรียกใช้คำสั่ง gcloud ต่อไปนี้ภายใน Cloud Shell

gcloud monitoring dashboards create --config-from-file=dashboard.json

7. สร้างการจำลองการค้นหา DNS ที่เป็นอันตราย

ในส่วนนี้ คุณจะทำงานต่อไปนี้

SSH เข้าสู่ VM
ติดตั้ง Git ใน VM
โคลนที่เก็บเครื่องจำลองการตรวจหาภัยคุกคามของ Infoblox
เรียกใช้สคริปต์และวิเคราะห์เอาต์พุตที่สร้างขึ้น

ตรวจสอบการตั้งค่าโดยสร้างการค้นหา DNS ที่เป็นอันตรายที่จำลองจาก VM

1. SSH เข้าสู่ vm-a-use4 เรียกใช้คำสั่ง gcloud ต่อไปนี้ภายใน Cloud Shell

gcloud compute ssh vm-a-use4 --zone=us-east4-c

2. ติดตั้ง Git ใน VM

sudo apt-get install git -y

3. โคลนที่เก็บโปรแกรมจำลองการตรวจหาภัยคุกคามของ Infoblox

git clone https://github.com/infobloxopen/ib-threat-detection-simulator

4. เปลี่ยนไดเรกทอรีเป็นไดเรกทอรีของโปรแกรมจำลอง

cd ib-threat-detection-simulator/threat_detection_simulator/

5. เรียกใช้สคริปต์และวิเคราะห์เอาต์พุตที่สร้างขึ้น

หมายเหตุ: สคริปต์นี้จำลองภัยคุกคามต่างๆ ที่อิงตาม DNS โดยการส่งคำค้นหาไปยังโดเมนที่เป็นอันตรายหรือน่าสงสัยที่รู้จัก โดยออกแบบมาเพื่อการทดสอบและการสาธิตเท่านั้น

เครื่องมือนี้สร้างการรับส่งข้อมูลคำขอ DNS โดยการเรียกใช้คำสั่ง dig ในเครื่องสำหรับรายการโดเมนที่ระบุ โดยมีวัตถุประสงค์หลักเพื่อจำลองกิจกรรม DNS ที่เป็นอันตราย
ในโหมดการวิเคราะห์ขั้นสูงเริ่มต้น ระบบจะจำลองภัยคุกคามในหมวดหมู่ต่างๆ ซึ่งรวมถึงฟิชชิงและมัลแวร์มาตรฐาน ตลอดจนภัยคุกคามขั้นสูง
การจำลองขั้นสูงเหล่านี้เกี่ยวข้องกับการค้นหาโดเมนที่สร้างขึ้นจริงโดยอัลกอริทึมการสร้างโดเมน (DGA) ซึ่งเชื่อมโยงกับมัลแวร์ตระกูล Mylobot และ Suppobox รวมถึงจำลองการโจมตีแบบ DNS Tunneling (DNST) ด้วย

ดูรายละเอียดเพิ่มเติมเกี่ยวกับสคริปต์และภัยคุกคามที่จำลองได้ที่ที่เก็บ GitHub

ทำให้สคริปต์เรียกใช้งานได้

chmod +x run.sh

เรียกใช้สคริปต์

./run.sh info basic

6. เอาต์พุตตัวอย่าง

รูปภาพต่อไปนี้แสดงส่วนหนึ่งของเอาต์พุตของสคริปต์ตามที่เห็นใน VM ภายใน network-a เอาต์พุตนี้จะแสดงรายละเอียดอัตราการตรวจหาภัยคุกคาม DNS ประเภทต่างๆ ที่สคริปต์การทดสอบจำลอง

7. กลับไปที่ Cloud Shell โดยออกจากเซสชัน SSH

exit

8. ดูแดชบอร์ดที่กำหนดเอง

ดูหน้าแดชบอร์ด

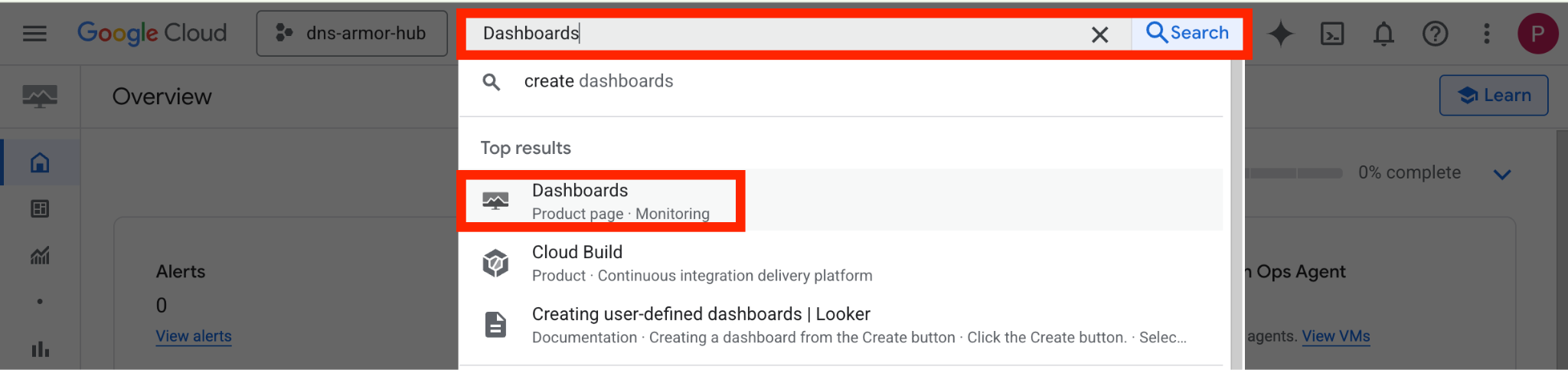

1. พิมพ์แดชบอร์ดในช่องค้นหาที่ด้านบนของคอนโซล Google Cloud จากนั้นคลิกแดชบอร์ดในส่วนผลการค้นหาเด่น

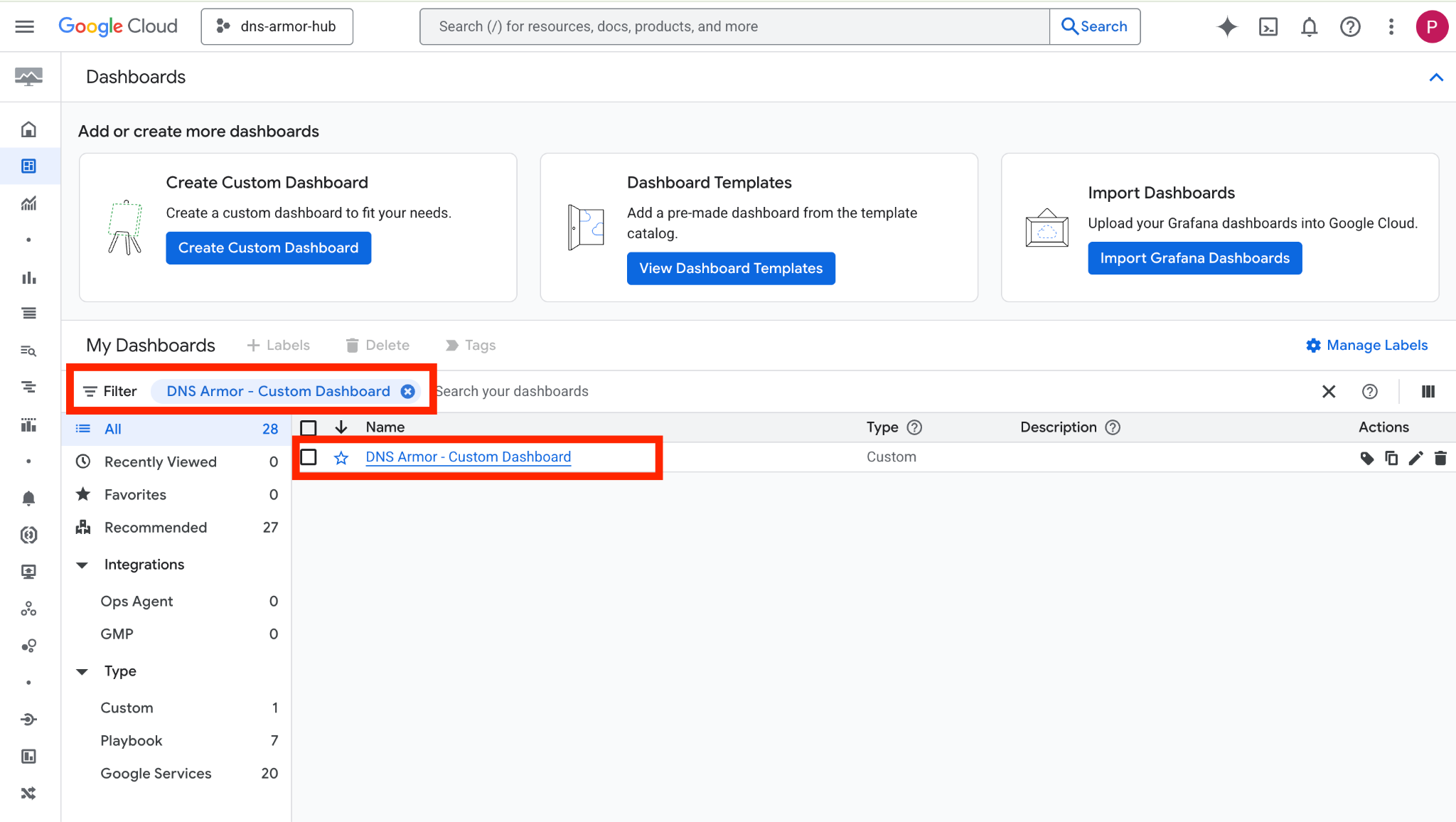

2. ค้นหา DNS Armor - Custom Dashboard ในช่องค้นหา แล้วคลิก DNS Armor - Custom Dashboard เพื่อเปิดแดชบอร์ด

3. ดูแดชบอร์ด

วิดเจ็ตในแดชบอร์ด

ส่วนนี้จะอธิบายวิดเจ็ตต่างๆ ที่มีในแดชบอร์ดที่กำหนดเอง โดยจะแสดงภาพรวมของฟังก์ชันการทำงานและข้อมูลที่วิดเจ็ตแสดง

บันทึกภัยคุกคาม: แผนภูมิแท่งแบบซ้อนที่แสดงบันทึกภัยคุกคามที่สร้างขึ้นสำหรับเครือข่ายทั้งหมดที่รวมไว้ในโปรเจ็กต์ในช่วงระยะเวลาที่ระบุ
บันทึกภัยคุกคามต่อภูมิภาค: แผนภูมิแท่งแบบซ้อนที่แสดงบันทึกภัยคุกคามซึ่งจัดกลุ่มตามภูมิภาคในช่วงเวลาที่กำหนด
จัดกลุ่มตามภัยคุกคาม: แผนภูมิวงกลมที่จัดหมวดหมู่บันทึกภัยคุกคามตามประเภทภัยคุกคามภายในกรอบเวลาที่กำหนด
รายการยอดนิยม - ThreatID: รายการที่แสดง ThreatID 30 รายการแรกภายในกรอบเวลาที่ระบุ
จัดกลุ่มตามความรุนแรง: แผนภูมิวงกลมที่จัดกลุ่มบันทึกภัยคุกคามตามระดับความรุนแรงภายในกรอบเวลาที่กำหนด
รายการยอดนิยม - แหล่งที่มา: รายการที่แสดงรหัสอินสแตนซ์ 30 อันดับแรก (VM ต้นทาง) ภายในกรอบเวลาที่ระบุ
จัดกลุ่มตามโดเมน: แผนภูมิแท่งแบบซ้อนที่จัดกลุ่มบันทึกภัยคุกคามตามชื่อโดเมนที่พบในคำค้นหา

9. ล้างข้อมูล

โปรดลบทรัพยากรที่สร้างขึ้นใน Codelab นี้เพื่อหลีกเลี่ยงการเรียกเก็บเงินในอนาคต อย่าลืมออกจาก Shell ของ VM และกลับไปที่ Cloud Shell เมื่อเรียกใช้คำสั่งล้างข้อมูล

1. ลบแดชบอร์ดที่กำหนดเอง

เนื่องจากระบบจะสร้างรหัสแดชบอร์ดแบบไดนามิกเมื่อสร้าง คุณจึงต้องดึงข้อมูลชื่อทรัพยากรโดยใช้ชื่อที่แสดงก่อน

DASHBOARD_NAME=$(gcloud monitoring dashboards list --filter="displayName='DNS Armor - Custom Dashboard'" --format='value(name)')

gcloud monitoring dashboards delete $DASHBOARD_NAME --quiet

2. ลบเมตริกตามบันทึก

gcloud logging metrics delete dns-armor-log-based-metric --quiet

3. ลบ VM

gcloud compute instances delete vm-a-use4 --zone=us-east4-c --quiet

gcloud compute instances delete vm-a-usc1 --zone=us-central1-a --quiet

4. ลบกฎไฟร์วอลล์

gcloud compute firewall-rules delete allow-ssh-iap-a --quiet

5. ลบเกตเวย์ Cloud NAT

gcloud compute routers nats delete nat-a-use4 --router=router-a-use4 --region=us-east4 --quiet

gcloud compute routers nats delete nat-a-usc1 --router=router-a-usc1 --region=us-central1 --quiet

6. ลบ Cloud Router

gcloud compute routers delete router-a-use4 --region=us-east4 --quiet

gcloud compute routers delete router-a-usc1 --region=us-central1 --quiet

7. ลบซับเน็ต

gcloud compute networks subnets delete subnet-a-use4 --region=us-east4 --quiet

gcloud compute networks subnets delete subnet-a-usc1 --region=us-central1 --quiet

8. ลบตัวตรวจหาภัยคุกคาม DNS

gcloud beta network-security dns-threat-detectors delete my-dns-threat-detector --location=global --quiet

9. ลบ VPC

gcloud compute networks delete network-a --quiet

10. ขอแสดงความยินดี

ยินดีด้วย คุณกำหนดค่า ปรับใช้ และแสดงภาพบันทึกการตรวจหาภัยคุกคามของ DNS Armor ได้สำเร็จแล้ว คุณได้รับประสบการณ์จริงในการปกป้องสภาพแวดล้อม Google Cloud จากภัยคุกคามที่อิงตาม DNS และการสร้างโซลูชันการตรวจสอบที่กำหนดเองเพื่อรับข้อมูลเชิงลึกด้านความปลอดภัย

ใน Codelab นี้ คุณจะมีสิ่งต่อไปนี้

จัดสรรสภาพแวดล้อมเครือข่ายด้วย VPC, ซับเน็ต และเครื่องเสมือน
กำหนดค่าการรับส่งข้อมูลอินเทอร์เน็ตขาออกสำหรับ VM ส่วนตัวโดยใช้ Cloud NAT
ติดตั้งใช้งานเครื่องมือตรวจหาภัยคุกคาม DNS Armor
จำลองภัยคุกคาม DNS และตรวจสอบการกำหนดค่าการตรวจจับภัยคุกคาม
สร้างเมตริกตามบันทึกที่กำหนดเองจากบันทึกภัยคุกคาม DNS
สร้างแดชบอร์ด Cloud Monitoring ที่กำหนดเองเพื่อแสดงภาพและวิเคราะห์ภัยคุกคาม DNS

การแสดงภาพบันทึกการตรวจหาภัยคุกคามขั้นสูงของ DNS Armor โดยใช้เมตริกตามบันทึกและแดชบอร์ดที่กำหนดเอง

1. บทนำและภาพรวม

สิ่งที่คุณจะสร้าง

สิ่งที่คุณจะได้เรียนรู้

สิ่งที่คุณต้องมี

2. ข้อกำหนดเบื้องต้น

ข้อจำกัดของนโยบายองค์กร

บทบาทและสิทธิ์ของ IAM

Google Cloud APIs

บัญชีบริการของ Compute Engine

3. การจัดสรรทรัพยากรเครือข่ายและการประมวลผล

สร้าง VPC และซับเน็ต

กำหนดค่าการส่งข้อมูลขาออกทางอินเทอร์เน็ต

กำหนดค่ากฎไฟร์วอลล์

สร้างเครื่องเสมือน

4. สร้างตัวตรวจหาภัยคุกคาม DNS

5. สร้างเมตริกตามบันทึก

6. สร้างแดชบอร์ดที่กำหนดเอง

7. สร้างการจำลองการค้นหา DNS ที่เป็นอันตราย

8. ดูแดชบอร์ดที่กำหนดเอง

ดูหน้าแดชบอร์ด

วิดเจ็ตในแดชบอร์ด

9. ล้างข้อมูล

10. ขอแสดงความยินดี

สิ่งต่อไปที่ควรทำ

เอกสารอ้างอิง
