1. 事前準備
在本程式碼研究室中，您將瞭解如何協調自訂顏色與動態主題產生的顏色。
必要條件
開發人員應
- 熟悉 Android 的基本主題概念
- 熟悉 Android 小工具 Views 及其屬性
課程內容
- 如何使用多種方法在應用程式中套用色彩協調功能
- 色彩調和的運作方式和色彩變化
軟硬體需求
- 如果想跟著操作，請使用已安裝 Android 的電腦。
2. 應用程式總覽

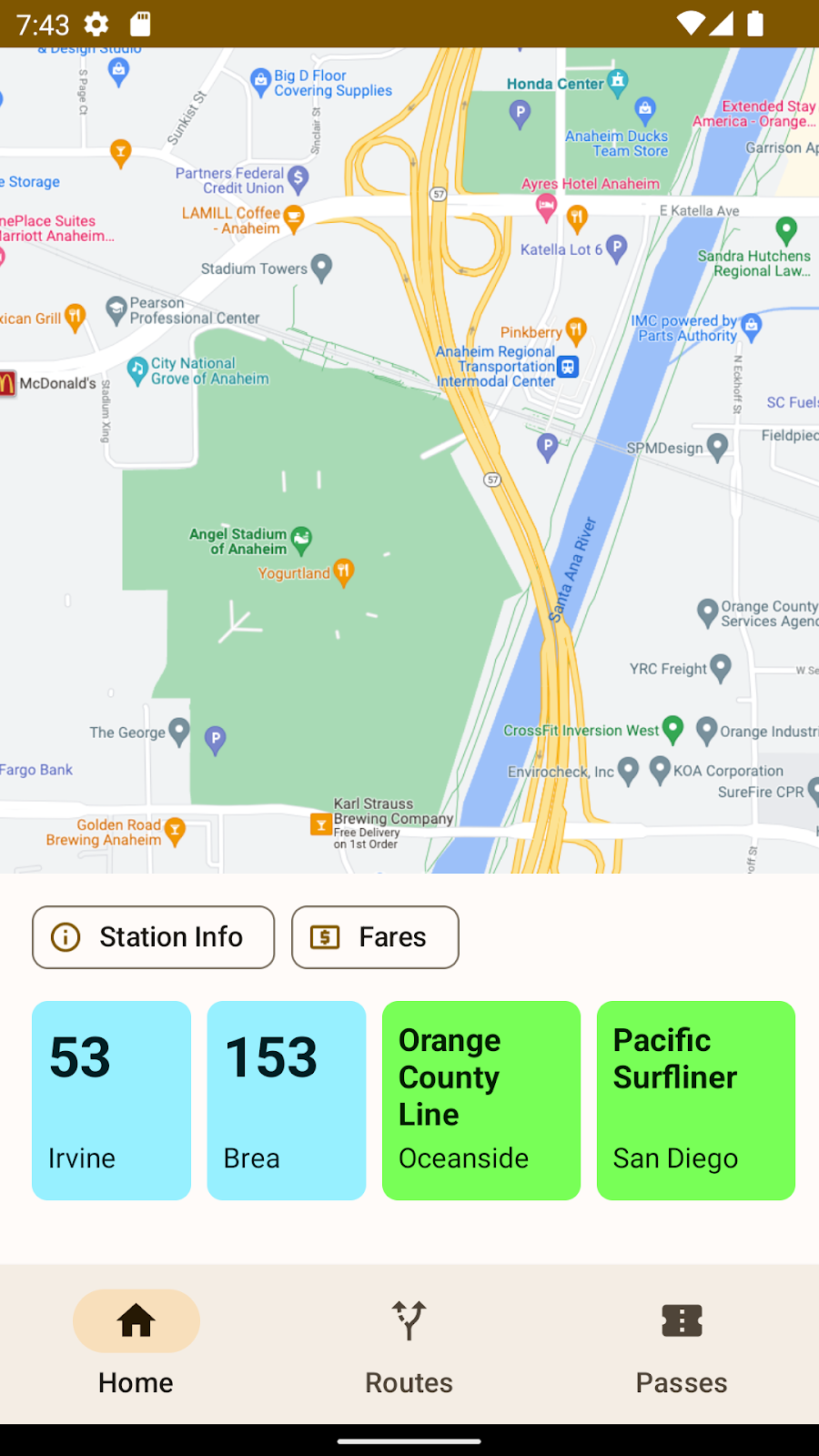

Voyaĝi 是一款已使用動態主題的交通運輸應用程式。對許多大眾運輸系統而言，顏色是火車、公車或輕軌的重要指標，無法以任何可用的動態主要、次要或第三重要顏色取代。我們將著重於彩色大眾運輸卡片的 RecyclerView。
3. 生成主題
建議您先使用 Material Design 主題設定建構工具，建立 Material 3 主題。在自訂分頁中，您現在可以為主題新增更多顏色。右側會顯示這些顏色的顏色角色和色調調色盤。
在擴充顏色部分，你可以移除或重新命名顏色。
匯出選單會顯示多個可能的匯出選項。撰寫本文時，Material Theme Builder 對協調設定的特殊處理方式僅適用於 Android 檢視區塊
瞭解新的匯出值
無論您是否選擇協調，匯出的下載內容現在都會包含 attrs.xml 檔案，其中含有每個自訂顏色的顏色角色名稱，方便您在主題中使用這些顏色和相關聯的顏色角色。
<resources>
<attr name="colorCustom1" format="color" />
<attr name="colorOnCustom1" format="color" />
<attr name="colorCustom1Container" format="color" />
<attr name="colorOnCustom1Container" format="color" />
<attr name="harmonizeCustom1" format="boolean" />
<attr name="colorCustom2" format="color" />
<attr name="colorOnCustom2" format="color" />
<attr name="colorCustom2Container" format="color" />
<attr name="colorOnCustom2Container" format="color" />
<attr name="harmonizeCustom2" format="boolean" />
</resources>
在 themes.xml 中，我們為每個自訂顏色 (color<name>, colorOn<name>, color<name>Container, and colorOn<nameContainer>) 生成了四個顏色角色。harmonize<name> 屬性會反映開發人員是否已在 Material Design 主題設定建構工具中選取選項。不會改變核心主題的顏色。
<resources>
<style name="AppTheme" parent="Theme.Material3.Light.NoActionBar">
<!--- Normal theme attributes ... -->
<item name="colorCustom1">#006876</item>
<item name="colorOnCustom1">#ffffff</item>
<item name="colorCustom1Container">#97f0ff</item>
<item name="colorOnCustom1Container">#001f24</item>
<item name="harmonizeCustom1">false</item>
<item name="colorCustom2">#016e00</item>
<item name="colorOnCustom2">#ffffff</item>
<item name="colorCustom2Container">#78ff57</item>
<item name="colorOnCustom2Container">#002200</item>
<item name="harmonizeCustom2">false</item>
</style>
</resources>
在 colors.xml 檔案中，系統會指定用於產生上述顏色角色的種子顏色，以及顏色調色盤是否會偏移的布林值。
<resources>
<!-- other colors used in theme -->
<color name="custom1">#1AC9E0</color>
<color name="custom2">#32D312</color>
</resources>
4. 檢查自訂顏色

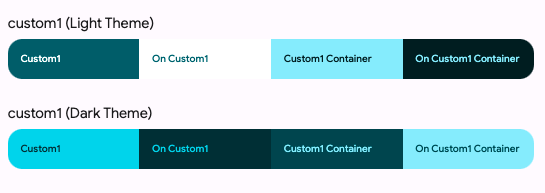

放大 Material Design 主題設定建構工具的側邊面板，可以看到新增自訂顏色後，面板會顯示淺色和深色調色盤中的四個主要顏色角色。
在 Android Views 中，我們會為您匯出這些顏色，但這些顏色在幕後可以由 ColorRoles 物件的例項表示。
ColorRoles 類別有四個屬性：accent、onAccent、accentContainer 和 onAccentContainer。這些屬性是四種十六進位顏色的整數表示法。
public final class ColorRoles {
private final int accent;
private final int onAccent;
private final int accentContainer;
private final int onAccentContainer;
// truncated code
}
您可以在執行階段使用 MaterialColors 類別中的 getColorRoles，從任意顏色擷取四個主要顏色角色，並在執行階段建立這組四個顏色角色 (指定特定種子顏色)。getColorRoles
public static ColorRoles getColorRoles(
@NonNull Context context,
@ColorInt int color
) { /* implementation */ }
同樣地，輸出值是實際的顏色值，而非指標。**
5. 什麼是色彩調和？
Material 的新色彩系統採用演算法設計，可從指定的主要顏色生成主要、次要、第三重要和中性色。與內部和外部合作夥伴交談時，我們經常聽到一個問題：如何在採用動態色彩的同時，控管部分顏色。
這些顏色通常在應用程式中帶有特定意義或脈絡，如果替換成隨機顏色，就會失去這些意義或脈絡。否則這些顏色可能會顯得不協調或不合適。

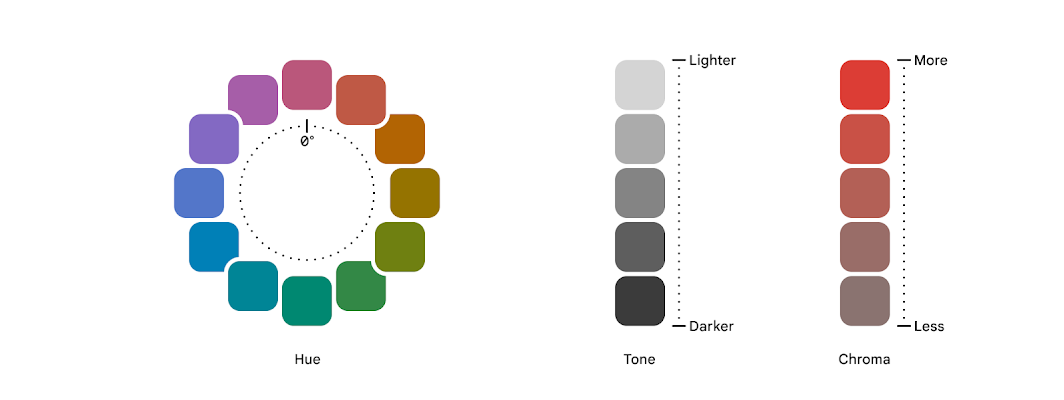

在 Material You 中，色彩會以色調、色度和色調描述。色調是指顏色在某個色域中與其他顏色相比時，給人的感覺。色調是指色彩的明暗程度，彩度則是色彩的強度。對色調的感知可能受到文化和語言因素影響，例如在古代文化中，藍色通常與綠色歸為同一類，因此沒有藍色的字詞。
特定色調可視為暖色或冷色，取決於該色調在色調光譜中的位置。一般來說，偏向紅色、橘色或黃色調會讓影像看起來較暖，偏向藍色、綠色或紫色調則會讓影像看起來較冷。即使是暖色或冷色，也會有暖色調和冷色調。下方「暖色」黃色帶有更多橘色調，而「冷色」黃色則受到綠色影響。
色彩協調演算法會檢查未位移的顏色色調，以及應與其協調的顏色，找出和諧但不會改變其基本色彩品質的色調。在第一張圖片中，光譜上繪製的綠色、黃色和橘色色調較不和諧。在下一個圖片中，綠色和橘色已與黃色色調調和。新版綠色較為暖色，新版橘色則較為冷色。
橘色和綠色的色調已改變，但仍可視為橘色和綠色。
如要進一步瞭解部分設計決策、探索和考量事項，請參閱同事 Ayan Daniels 和 Andrew Lu 撰寫的網誌文章，其中會比本節更深入探討。
6. 手動調整色彩和諧度
如要調和單一色調，MaterialColors 中有兩個函式：harmonize 和 harmonizeWithPrimary。
harmonizeWithPrimary 會使用 Context 做為存取目前主題的方式，並從中存取主色。
@ColorInt
public static int harmonizeWithPrimary(@NonNull Context context, @ColorInt int colorToHarmonize) {
return harmonize(
colorToHarmonize,
getColor(context, R.attr.colorPrimary, MaterialColors.class.getCanonicalName()));
}
@ColorInt
public static int harmonize(@ColorInt int colorToHarmonize, @ColorInt int colorToHarmonizeWith) {
return Blend.harmonize(colorToHarmonize, colorToHarmonizeWith);
}
如要擷取這四種音調，我們需要再做一些事。
由於我們已有來源顏色，因此需要執行下列操作：
- 判斷是否應進行協調，
- 判斷我們是否處於深色模式，以及
- 傳回已協調或未協調的
ColorRoles物件。
決定是否要進行協調
在從 Material Design 主題設定建構工具匯出的主題中，我們使用 harmonize<Color> 命名方式納入布林屬性。以下是存取該值的便利函式。
如果找到，則傳回其值；否則會判斷不應協調顏色。
// Looks for associated harmonization attribute based on the color id
// custom1 ===> harmonizeCustom1
fun shouldHarmonize(context: Context, colorId: Int): Boolean {
val root = context.resources.getResourceEntryName(colorId)
val harmonizedId = "harmonize" + root.replaceFirstChar { it.uppercaseChar() }
val identifier = context.resources.getIdentifier(
harmonizedId, "bool", context.packageName)
return if (identifier != 0) context.resources.getBoolean(identifier) else false
}
建立 Harmonized ColorRoles 物件
retrieveHarmonizedColorRoles 是另一個便利函式，會合併上述所有步驟：擷取具名資源的顏色值、嘗試解析布林屬性來判斷是否要進行協調，並傳回衍生自原始或混合顏色的 ColorRoles 物件 (視淺色或深色配置而定)。
fun retrieveHarmonizedColorRoles(
view: View,
customId: Int,
isLight: Boolean
): ColorRoles {
val context = view.context
val custom = context.getColor(customId);
val shouldHarmonize = shouldHarmonize(context, customId)
if (shouldHarmonize) {
val blended = MaterialColors.harmonizeWithPrimary(context, custom)
return MaterialColors.getColorRoles(blended, isLight)
} else return MaterialColors.getColorRoles(custom, isLight)
}
7. 正在新增大眾運輸票證
如先前所述，我們會使用 RecyclerView 和轉接器填入及著色一系列的大眾運輸卡片。
儲存 Transit 資料
為儲存大眾運輸卡的文字資料和顏色資訊，我們使用資料類別儲存名稱、目的地和顏色資源 ID。
data class TransitInfo(val name: String, val destination: String, val colorId: Int)
/* truncated code */
val transitItems = listOf(
TransitInfo("53", "Irvine", R.color.custom1),
TransitInfo("153", "Brea", R.color.custom1),
TransitInfo("Orange County Line", "Oceanside", R.color.custom2),
TransitInfo("Pacific Surfliner", "San Diego", R.color.custom2)
)
我們會使用這個顏色，即時產生所需的色調。
您可以使用下列 onBindViewHolder 函式，在執行階段進行協調。
override fun onBindViewHolder(holder: ViewHolder, position: Int) {
val transitInfo = list.get(position)
val color = transitInfo.colorId
if (!colorRolesMap.containsKey(color)) {
val roles = retrieveHarmonizedColorRoles(
holder.itemView, color,
!isNightMode(holder.itemView.context)
)
colorRolesMap.put(color, roles)
}
val card = holder.card
holder.transitName.text = transitInfo.name
holder.transitDestination.text = transitInfo.destination
val colorRoles = colorRolesMap.get(color)
if (colorRoles != null) {
holder.card.setCardBackgroundColor(colorRoles.accentContainer)
holder.transitName.setTextColor(colorRoles.onAccentContainer)
holder.transitDestination.setTextColor(colorRoles.onAccentContainer)
}
}
8. 自動協調顏色
除了手動處理協調作業，您也可以交由系統處理。HarmonizedColorOptions 是建構工具類別，可讓您指定目前為止手動完成的大部分作業。
擷取目前情境以存取目前的動態配置後，您需要指定要協調的基底顏色，並根據該 HarmonizedColorOptions 物件和已啟用 DynamicColors 的情境建立新情境。
如不想協調顏色，只要不要將該顏色納入 harmonizedOptions 即可。
val newContext = DynamicColors.wrapContextIfAvailable(requireContext())
val harmonizedOptions = HarmonizedColorsOptions.Builder()
.setColorResourceIds(intArrayOf(R.color.custom1, R.color.custom2))
.build();
harmonizedContext =
HarmonizedColors.wrapContextIfAvailable(dynamicColorsContext, harmonizedOptions)
由於已處理過協調一致的基底顏色，您可以更新 onBindViewHolder，直接呼叫 MaterialColors.getColorRoles，並指定傳回的角色應為淺色或深色。
override fun onBindViewHolder(holder: ViewHolder, position: Int) {
/*...*/
val color = transitInfo.colorId
if (!colorRolesMap.containsKey(color)) {
val roles = MaterialColors.getColorRoles(context.getColor(color), !isNightMode(context))
)
colorRolesMap.put(color, roles)
}
val card = holder.card
holder.transitName.text = transitInfo.name
holder.transitDestination.text = transitInfo.destination
val colorRoles = colorRolesMap.get(color)
if (colorRoles != null) {
holder.card.setCardBackgroundColor(colorRoles.accentContainer)
holder.transitName.setTextColor(colorRoles.onAccentContainer)
holder.transitDestination.setTextColor(colorRoles.onAccentContainer)
}
}
9. 自動調整主題屬性
目前為止，我們所用的方法都是從個別顏色擷取色彩角色。這很適合用來顯示正在生成真實語音，但對大多數現有應用程式來說並不實際。您可能不會直接衍生顏色，而是使用現有的主題屬性。
在本程式碼研究室的前半部，我們討論了如何匯出主題屬性。
<resources>
<style name="AppTheme" parent="Theme.Material3.Light.NoActionBar">
<!--- Normal theme attributes ... -->
<item name="colorCustom1">#006876</item>
<item name="colorOnCustom1">#ffffff</item>
<item name="colorCustom1Container">#97f0ff</item>
<item name="colorOnCustom1Container">#001f24</item>
<item name="harmonizeCustom1">false</item>
<item name="colorCustom2">#016e00</item>
<item name="colorOnCustom2">#ffffff</item>
<item name="colorCustom2Container">#78ff57</item>
<item name="colorOnCustom2Container">#002200</item>
<item name="harmonizeCustom2">false</item>
</style>
</resources>
與第一個自動方法類似，我們可以為 HarmonizedColorOptions 提供值，並使用 HarmonizedColors 擷取含有協調色彩的 Context。這兩種方法的主要差異在於：此外，我們還需要提供主題疊加層，其中包含要協調的欄位。
val dynamicColorsContext = DynamicColors.wrapContextIfAvailable(requireContext())
// Harmonizing individual attributes
val harmonizedColorAttributes = HarmonizedColorAttributes.create(
intArrayOf(
R.attr.colorCustom1,
R.attr.colorOnCustom1,
R.attr.colorCustom1Container,
R.attr.colorOnCustom1Container,
R.attr.colorCustom2,
R.attr.colorOnCustom2,
R.attr.colorCustom2Container,
R.attr.colorOnCustom2Container
), R.style.AppTheme_Overlay
)
val harmonizedOptions =
HarmonizedColorsOptions.Builder().setColorAttributes(harmonizedColorAttributes).build()
val harmonizedContext =
HarmonizedColors.wrapContextIfAvailable(dynamicColorsContext, harmonizedOptions)
您的轉接程式會使用協調的環境。主題疊加層中的值應參照未協調的淺色或深色變體。
<style name="AppTheme.Overlay" parent="AppTheme">
<item name="colorCustom1">@color/harmonized_colorCustom1</item>
<item name="colorOnCustom1">@color/harmonized_colorOnCustom1</item>
<item name="colorCustom1Container">@color/harmonized_colorCustom1Container</item>
<item name="colorOnCustom1Container">@color/harmonized_colorOnCustom1Container</item>
<item name="colorCustom2">@color/harmonized_colorCustom2</item>
<item name="colorOnCustom2">@color/harmonized_colorOnCustom2</item>
<item name="colorCustom2Container">@color/harmonized_colorCustom2Container</item>
<item name="colorOnCustom2Container">@color/harmonized_colorOnCustom2Container</item>
</style>
在 XML 版面配置檔案中，我們可以照常使用這些協調屬性。
<?xml version="1.0" encoding="utf-8"?>
<com.google.android.material.card.MaterialCardView xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:app="http://schemas.android.com/apk/res-auto"
style="?attr/materialCardViewFilledStyle"
android:id="@+id/card"
android:layout_width="80dp"
android:layout_height="100dp"
android:layout_marginStart="8dp"
app:cardBackgroundColor="?attr/colorCustom1Container"
>
<androidx.constraintlayout.widget.ConstraintLayout
android:layout_width="match_parent"
android:layout_height="match_parent"
android:layout_margin="8dp">
<TextView
android:id="@+id/transitName"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:textSize="28sp"
android:textStyle="bold"
android:textColor="?attr/colorOnCustom1Container"
app:layout_constraintTop_toTopOf="parent" />
<TextView
android:id="@+id/transitDestination"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_marginBottom="4dp"
android:textColor="?attr/colorOnCustom1Container"
app:layout_constraintBottom_toBottomOf="parent" />
</androidx.constraintlayout.widget.ConstraintLayout>
</com.google.android.material.card.MaterialCardView>
10. 原始碼
package com.example.voyagi.harmonization.ui.dashboard
import android.content.Context
import android.content.res.Configuration
import android.graphics.Typeface
import android.os.Bundle
import android.util.TypedValue
import android.view.LayoutInflater
import android.view.View
import android.view.ViewGroup
import android.widget.TextView
import androidx.fragment.app.Fragment
import androidx.lifecycle.Observer
import androidx.lifecycle.ViewModelProvider
import androidx.recyclerview.widget.LinearLayoutManager
import androidx.recyclerview.widget.RecyclerView
import com.example.voyagi.harmonization.R
import com.example.voyagi.harmonization.databinding.FragmentDashboardBinding
import com.example.voyagi.harmonization.ui.home.TransitCardAdapter
import com.example.voyagi.harmonization.ui.home.TransitInfo
import com.google.android.material.card.MaterialCardView
import com.google.android.material.color.ColorRoles
import com.google.android.material.color.DynamicColors
import com.google.android.material.color.HarmonizedColorAttributes
import com.google.android.material.color.HarmonizedColors
import com.google.android.material.color.HarmonizedColorsOptions
import com.google.android.material.color.MaterialColors
class DashboardFragment : Fragment() {
enum class TransitMode { BUS, TRAIN }
data class TransitInfo2(val name: String, val destination: String, val mode: TransitMode)
private lateinit var dashboardViewModel: DashboardViewModel
private var _binding: FragmentDashboardBinding? = null
// This property is only valid between onCreateView and
// onDestroyView.
private val binding get() = _binding!!
override fun onCreateView(
inflater: LayoutInflater,
container: ViewGroup?,
savedInstanceState: Bundle?
): View? {
dashboardViewModel =
ViewModelProvider(this).get(DashboardViewModel::class.java)
_binding = FragmentDashboardBinding.inflate(inflater, container, false)
val root: View = binding.root
val recyclerView = binding.recyclerView
val transitItems = listOf(
TransitInfo2("53", "Irvine", TransitMode.BUS),
TransitInfo2("153", "Brea", TransitMode.BUS),
TransitInfo2("Orange County Line", "Oceanside", TransitMode.TRAIN),
TransitInfo2("Pacific Surfliner", "San Diego", TransitMode.TRAIN)
)
val dynamicColorsContext = DynamicColors.wrapContextIfAvailable(requireContext())
// Harmonizing individual attributes
val harmonizedColorAttributes = HarmonizedColorAttributes.create(
intArrayOf(
R.attr.colorCustom1,
R.attr.colorOnCustom1,
R.attr.colorCustom1Container,
R.attr.colorOnCustom1Container,
R.attr.colorCustom2,
R.attr.colorOnCustom2,
R.attr.colorCustom2Container,
R.attr.colorOnCustom2Container
), R.style.AppTheme_Overlay
)
val harmonizedOptions =
HarmonizedColorsOptions.Builder().setColorAttributes(harmonizedColorAttributes).build()
val harmonizedContext =
HarmonizedColors.wrapContextIfAvailable(dynamicColorsContext, harmonizedOptions)
val adapter = TransitCardAdapterAttr(transitItems, harmonizedContext)
recyclerView.adapter = adapter
recyclerView.layoutManager =
LinearLayoutManager(harmonizedContext, RecyclerView.HORIZONTAL, false)
return root
}
override fun onDestroyView() {
super.onDestroyView()
_binding = null
}
}
class TransitCardAdapterAttr(val list: List<DashboardFragment.TransitInfo2>, context: Context) :
RecyclerView.Adapter<RecyclerView.ViewHolder>() {
val colorRolesMap = mutableMapOf<Int, ColorRoles>()
private var harmonizedContext: Context? = context
override fun onCreateViewHolder(
parent: ViewGroup,
viewType: Int
): RecyclerView.ViewHolder {
return if (viewType == DashboardFragment.TransitMode.BUS.ordinal) {
BusViewHolder(LayoutInflater.from(harmonizedContext).inflate(R.layout.transit_item_bus, parent, false))
} else TrainViewHolder(LayoutInflater.from(harmonizedContext).inflate(R.layout.transit_item_train, parent, false))
}
override fun getItemCount(): Int {
return list.size
}
override fun onBindViewHolder(holder: RecyclerView.ViewHolder, position: Int) {
val item = list[position]
if (item.mode.ordinal == DashboardFragment.TransitMode.BUS.ordinal) {
(holder as BusViewHolder).bind(item)
(holder as TransitBindable).adjustNameLength()
} else {
(holder as TrainViewHolder).bind(item)
(holder as TransitBindable).adjustNameLength()
}
}
override fun getItemViewType(position: Int): Int {
return list[position].mode.ordinal
}
interface TransitBindable {
val card: MaterialCardView
var transitName: TextView
var transitDestination: TextView
fun bind(item: DashboardFragment.TransitInfo2) {
transitName.text = item.name
transitDestination.text = item.destination
}
fun Float.toDp(context: Context) =
TypedValue.applyDimension(
TypedValue.COMPLEX_UNIT_DIP,
this,
context.resources.displayMetrics
)
fun adjustNameLength(){
if (transitName.length() > 4) {
val layoutParams = card.layoutParams
layoutParams.width = 100f.toDp(card.context).toInt()
card.layoutParams = layoutParams
transitName.setTypeface(Typeface.DEFAULT_BOLD);
transitName.setTextSize(TypedValue.COMPLEX_UNIT_SP, 16.0f)
}
}
}
inner class BusViewHolder(itemView: View) : RecyclerView.ViewHolder(itemView), TransitBindable {
override val card: MaterialCardView = itemView.findViewById(R.id.card)
override var transitName: TextView = itemView.findViewById(R.id.transitName)
override var transitDestination: TextView = itemView.findViewById(R.id.transitDestination)
}
inner class TrainViewHolder(itemView: View) : RecyclerView.ViewHolder(itemView), TransitBindable {
override val card: MaterialCardView = itemView.findViewById(R.id.card)
override var transitName: TextView = itemView.findViewById(R.id.transitName)
override var transitDestination: TextView = itemView.findViewById(R.id.transitDestination)
}
}
11. 使用者介面範例
預設主題和自訂顏色，不含協調功能
協調的自訂顏色
12. 摘要
在本程式碼研究室中，您已瞭解：
- 色彩協調演算法基本知識
- 如何從指定顏色產生顏色角色。
- 如何選擇性地調和使用者介面中的顏色。
- 如何統一主題中的一組屬性。
如有任何疑問，歡迎隨時透過 Twitter 上的 @MaterialDesign 提問。
更多設計內容和教學課程即將在 youtube.com/MaterialDesign 上線，敬請期待！
