1. Wprowadzenie
W tym laboratorium kodu utworzysz regionalny system równoważenia obciążenia aplikacji L7 i backend Private Service Connect, aby uzyskać dostęp do Lookera. Dostęp do Lookera z poziomu klienta wymaga dodania VPC dla konsumentów do listy dozwolonych w instancji PSC Lookera.
Private Service Connect to funkcja sieci Google Cloud, która umożliwia użytkownikom dostęp do usług zarządzanych z poziomu ich sieci VPC. Podobnie pozwala producentom usług zarządzanych hostować te usługi w swoich własnych oddzielnych sieciach VPC i oferować prywatne połączenie swoim klientom. Jeśli na przykład używasz Private Service Connect, aby uzyskać dostęp do Lookera, to Ty jesteś konsumentem usługi, a Google jest producentem usługi, jak pokazano na rysunku 1.

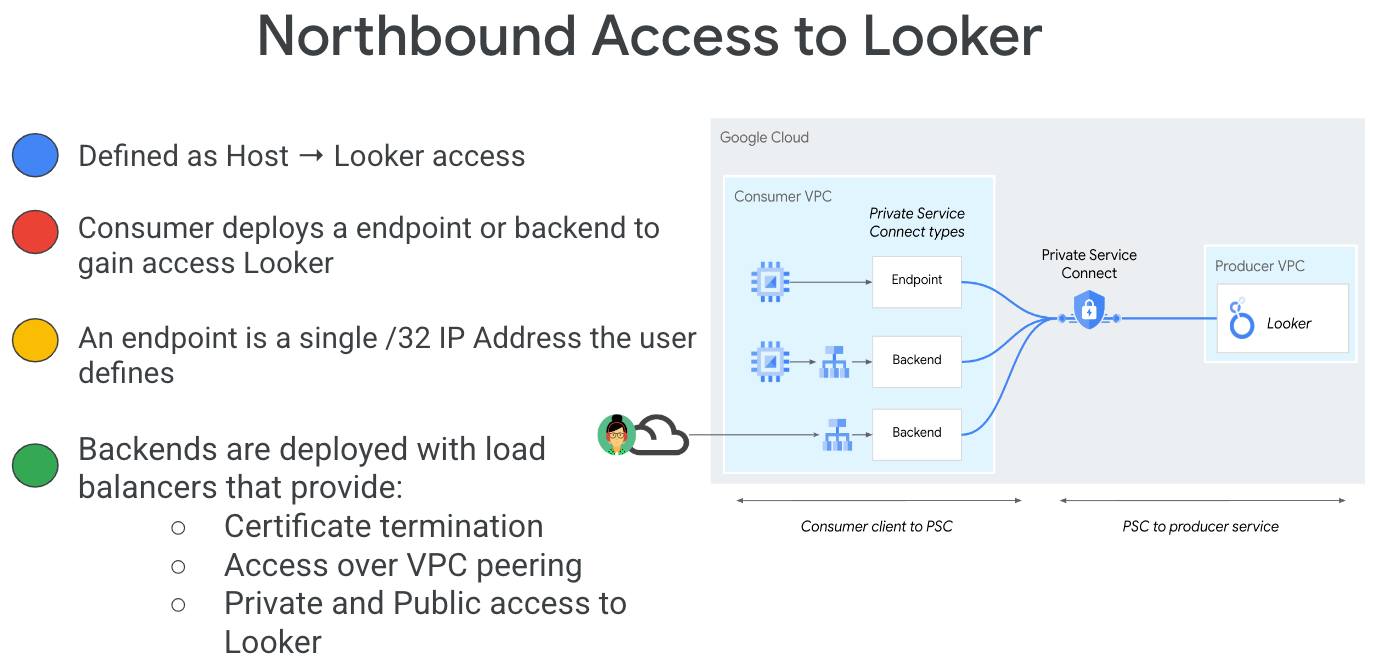

Rysunek 1.
Dostęp z południa, zwany też odwrotnym PSC, umożliwia konsumentowi utworzenie opublikowanej usługi jako producenta, aby umożliwić dostęp do punktów końcowych w sieci lokalnej, w sieci VPC, do usług zarządzanych i do Internetu. Połączenia wychodzące można wdrażać w dowolnym regionie, niezależnie od tego, gdzie wdrożono usługę Looker PSC, jak pokazano na rysunku 2.
Rysunek 2.
Czego się nauczysz
- Wymagania związane z siecią
- Zaktualizuj listę dozwolonych Lookera na potrzeby dostępu z poziomu klienta
- Tworzenie zaplecza Private Service Connect w sieci VPC konsumenta
- Certyfikaty Google a certyfikaty podpisane samodzielnie
Czego potrzebujesz
- Projekt Google Cloud z uprawnieniami właściciela
- Zarejestrowana domena
- Istniejąca instancja PSC Lookera
2. Co utworzysz
Utworzysz sieć dla konsumentów na liście dozwolonych, looker-psc-demo, aby wdrożyć regionalny wewnętrzny przełącznik aplikacji L7 i NEG backend PSC, który wymaga certyfikatu Google lub samodzielnie zarządzanego. Aby uzyskać więcej informacji, zapoznaj się z stroną podsumowania przełącznika aplikacji i certyfikatu.
3. Wymagania związane z siecią
Poniżej znajdziesz zestawienie wymagań dotyczących sieci:
Komponenty | Opis |
VPC (looker-psc-demo) | Sieć VPC w trybie niestandardowym |
Podsieć grupy punktów końcowych sieci PSC | Służy do przydzielania adresu IP grupie punktów końcowych sieci. |
Podsieć tylko-proxy | Każdemu proxy systemu równoważenia obciążenia przypisany jest wewnętrzny adres IP. Pakiety wysyłane z serwera proxy do maszyny wirtualnej lub punktu końcowego backendu mają źródłowy adres IP z podsieci tylko-proxy. |
Usługa backendu | Usługa backendu pełni funkcję łącznika między systemem równoważenia obciążenia a zasobami backendu. W samouczku usługa backendu jest powiązana z NEG PSC. |

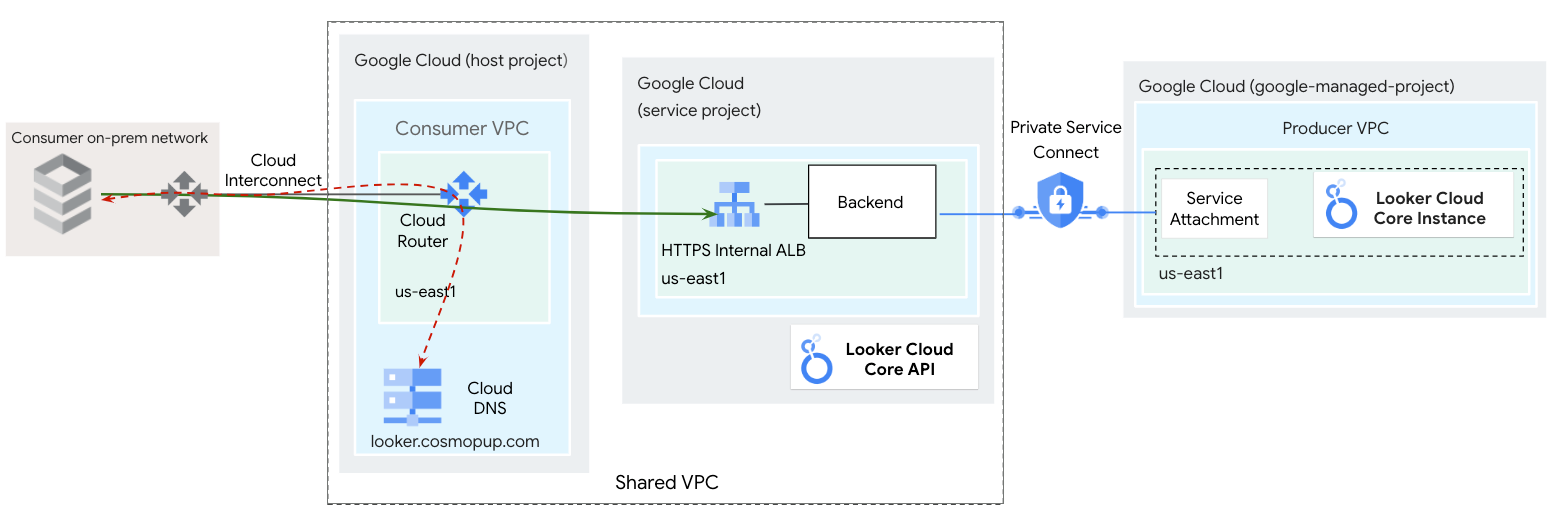

4. Topologia ćwiczenia z programowania
5. Konfiguracja i wymagania
Konfiguracja środowiska w samodzielnym tempie
- Zaloguj się w konsoli Google Cloud i utwórz nowy projekt lub użyj istniejącego. Jeśli nie masz jeszcze konta Gmail ani Google Workspace, musisz je utworzyć.
- Nazwa projektu to wyświetlana nazwa uczestników tego projektu. Jest to ciąg znaków, którego nie używają interfejsy API Google. Zawsze możesz ją zaktualizować.
- Identyfikator projektu jest niepowtarzalny we wszystkich projektach Google Cloud i nie można go zmienić (po ustawieniu). Konsola Cloud automatycznie generuje unikalny ciąg znaków. Zwykle nie ma znaczenia, jaki to ciąg. W większości laboratoriów z kodem musisz podać identyfikator projektu (zwykle oznaczony jako
PROJECT_ID). Jeśli nie podoba Ci się wygenerowany identyfikator, możesz wygenerować inny losowy. Możesz też spróbować użyć własnego adresu e-mail, aby sprawdzić, czy jest on dostępny. Po wykonaniu tego kroku nie można go zmienić. Pozostanie on na stałe w ramach projektu. - Informacyjnie: istnieje jeszcze 3 wartość, numer projektu, której używają niektóre interfejsy API. Więcej informacji o wszystkich 3 wartościach znajdziesz w dokumentacji.
- Następnie musisz włączyć rozliczenia w konsoli Cloud, aby korzystać z zasobów i interfejsów API Cloud. Przejście przez ten samouczek nie będzie wiązać się z wysokimi kosztami, a być może nawet nie będzie trzeba nic płacić. Aby wyłączyć zasoby i uniknąć obciążenia opłatami po zakończeniu samouczka, możesz usunąć utworzone zasoby lub usunąć projekt. Nowi użytkownicy Google Cloud mogą skorzystać z bezpłatnego okresu próbnego, w którym mają do dyspozycji środki w wysokości 300 USD.
Uruchomienie Cloud Shell
Google Cloud można obsługiwać zdalnie z laptopa, ale w tym przypadku będziesz korzystać z Google Cloud Shell, czyli środowiska wiersza poleceń działającego w chmurze.
W konsoli Google Cloud kliknij ikonę Cloud Shell na pasku narzędzi w prawym górnym rogu:
Uzyskanie dostępu do środowiska i połączenie się z nim powinno zająć tylko kilka chwil. Po jego zakończeniu powinno wyświetlić się coś takiego:
Ta maszyna wirtualna zawiera wszystkie potrzebne narzędzia dla programistów. Zawiera stały katalog domowy o pojemności 5 GB i działa w Google Cloud, co znacznie poprawia wydajność sieci i uwierzytelnianie. Wszystkie zadania w tym CodeLab możesz wykonać w przeglądarce. Nie musisz niczego instalować.
6. Zanim zaczniesz
Włącz interfejsy API
W Cloud Shell sprawdź, czy identyfikator projektu jest skonfigurowany:
gcloud config list project
gcloud config set project [YOUR-PROJECT-ID]
project=[YOUR-PROJECT-ID]
region=[YOUR-REGION]
echo $project
echo $region
Włącz wszystkie niezbędne usługi:
gcloud services enable compute.googleapis.com
7. Sieć konsumenta
W następnej sekcji utworzysz sieć dla konsumentów, która zostanie zaktualizowana na liście dozwolonych VPC usługi Looker PSC.
Sieć VPC
W Cloud Shell wykonaj te czynności:
gcloud compute networks create looker-psc-demo --subnet-mode custom
Tworzenie podsieci
W Cloud Shell utwórz podsieć grupy punktów końcowych sieci dla konsumentów:
gcloud compute networks subnets create consumer-psc-neg-subnet --network looker-psc-demo --range 172.16.30.0/28 --region $region --enable-private-ip-google-access
W Cloud Shell utwórz podsieć wewnętrznego systemu równoważenia obciążenia aplikacji:
gcloud compute networks subnets create consumer-ilb-subnet --network looker-psc-demo --range 172.16.40.0/28 --region $region --enable-private-ip-google-access
W Cloud Shell utwórz regionalną podrzędną sieć tylko-proxy dla producenta:
gcloud compute networks subnets create $region-proxy-only-subnet \
--purpose=REGIONAL_MANAGED_PROXY \
--role=ACTIVE \
--region=$region \
--network=looker-psc-demo \
--range=10.10.10.0/24
8. Tworzenie domeny niestandardowej

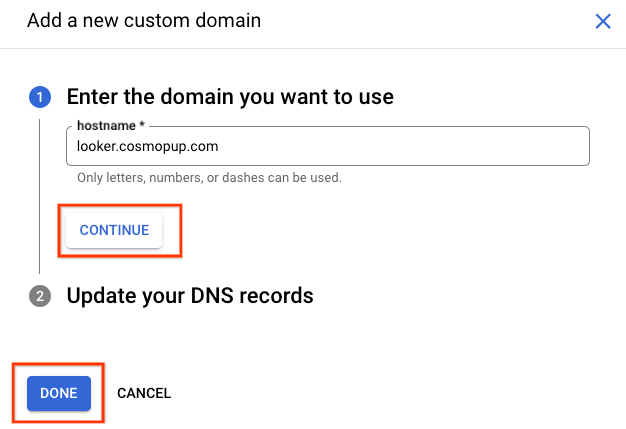

Aby utworzyć domenę niestandardową, wykonaj te czynności:
W przykładzie poniżej looker.cosmopup.com jest domeną niestandardową

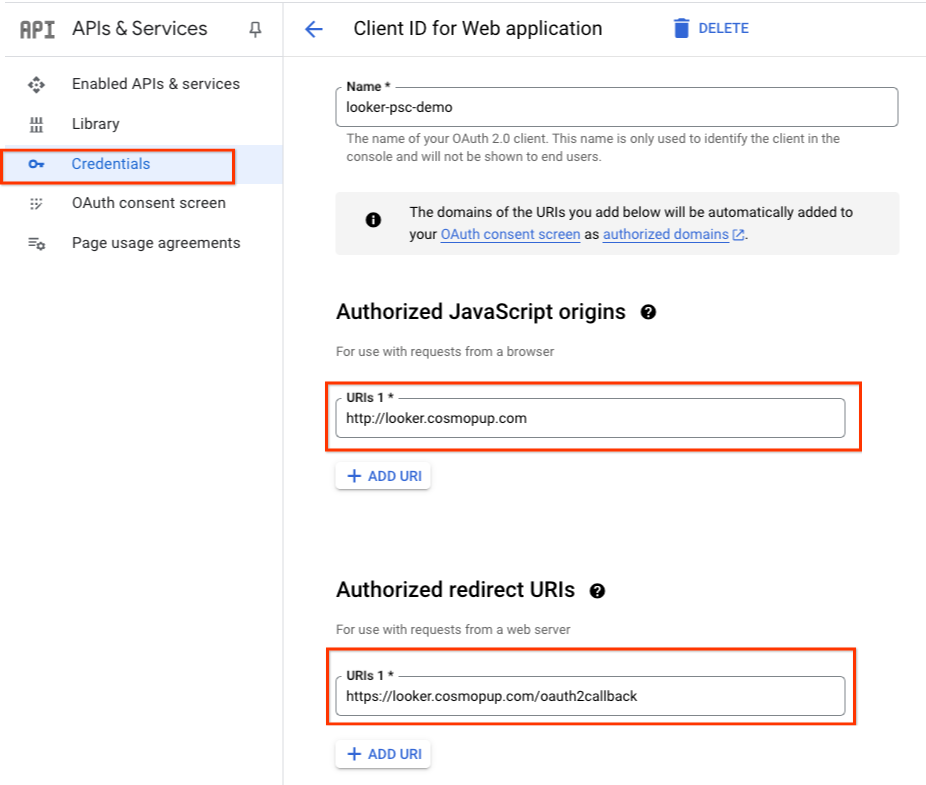

Przykład OAuth
Poniżej znajdziesz przykład danych uwierzytelniających OAuth dla autoryzowanych źródeł i wywołania zwrotnego dla subdomeny looker.cosmopup.com.
9. Certyfikaty
Możesz utworzyć certyfikaty Compute Engine lub certyfikaty menedżera certyfikatów. Aby utworzyć certyfikaty za pomocą Menedżera certyfikatów, użyj dowolnej z tych metod:
- regionalne certyfikaty zarządzane samodzielnie, Informacje o tworzeniu i używaniu regionalnych certyfikatów zarządzanych samodzielnie znajdziesz w artykule Wdrażanie regionalnego certyfikatu zarządzanego samodzielnie. Mapy certyfikatów nie są obsługiwane.
- regionalne certyfikaty zarządzane przez Google. Mapy certyfikatów nie są obsługiwane. Menedżer certyfikatów obsługuje te typy regionalnych certyfikatów zarządzanych przez Google:
- regionalne certyfikaty zarządzane przez Google z autoryzacją DNS na poziomie projektu. Więcej informacji znajdziesz w artykule Wdrażanie regionalnego certyfikatu zarządzanego przez Google.
- Regionalne certyfikaty (prywatne) zarządzane przez Google za pomocą usługi urzędu certyfikacji. Więcej informacji znajdziesz w artykule Wdrażanie regionalnego certyfikatu zarządzanego przez Google za pomocą usługi CA.
10. Dodawanie sieci VPC do listy dozwolonych przez Looker
Wyświetlanie dozwolonych sieci VPC
W następnej sekcji za pomocą interfejsu Cloud Console wyświetlisz listę dozwolonych sieci VPC dla Looker.
W Cloud Console:
Looker → Instancja Lookera → Szczegóły

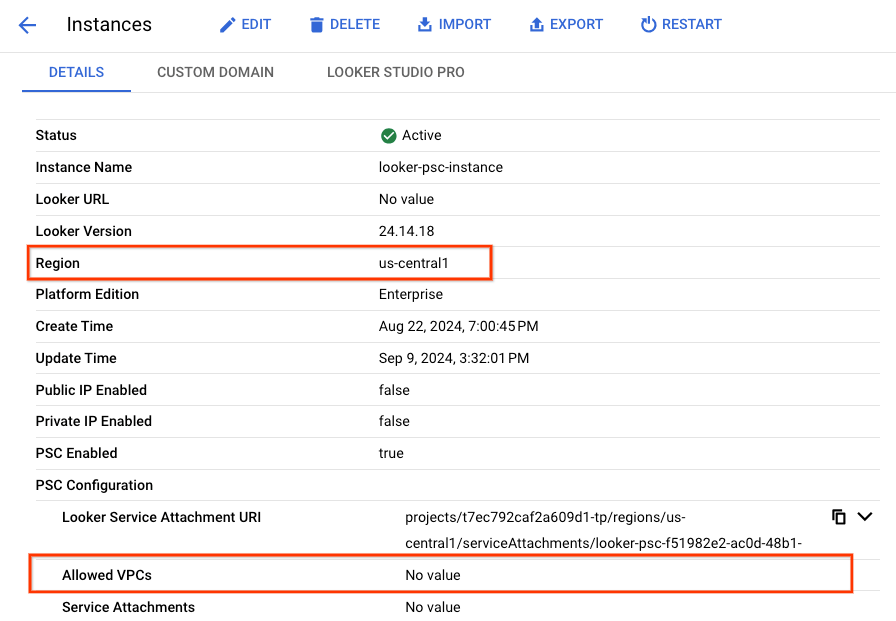

Przykład poniżej: na liście dozwolonych sieci VPC nie ma żadnych wpisów:
Zaktualizuj listę dozwolonych VPC
Zaktualizuj instancję Lookera, aby obsługiwała dostęp z poziomu klienta, dodając looker-psc-demo jako dozwoloną sieć VPC.

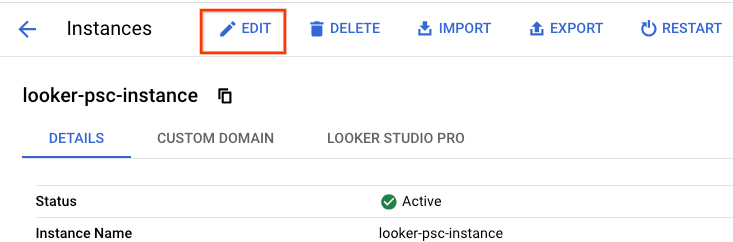

W Cloud Console:
Looker → Instancja Lookera → Edytuj

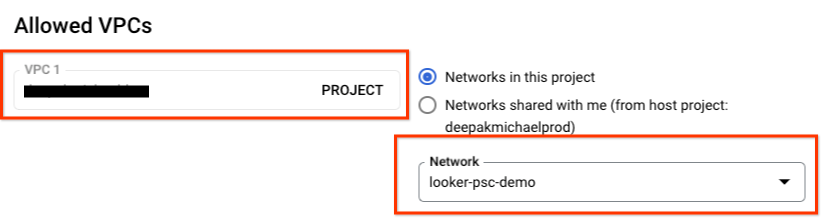

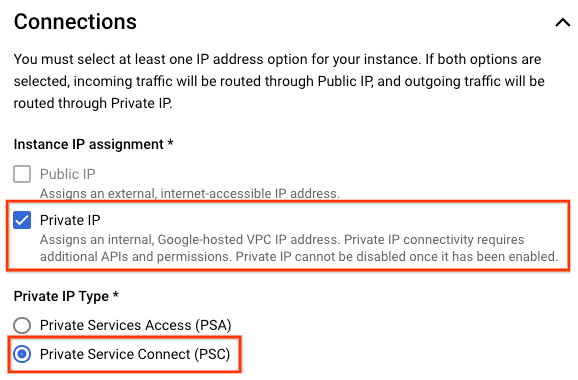

Połączenia → Dozwolone sieci VPC
Upewnij się, że wybrano projekt, w którym zaimplementowano looker-psc-demo, a następnie VPC looker-psc-demo, a następnie Dalej.
Weryfikowanie dozwolonych środowisk VPC

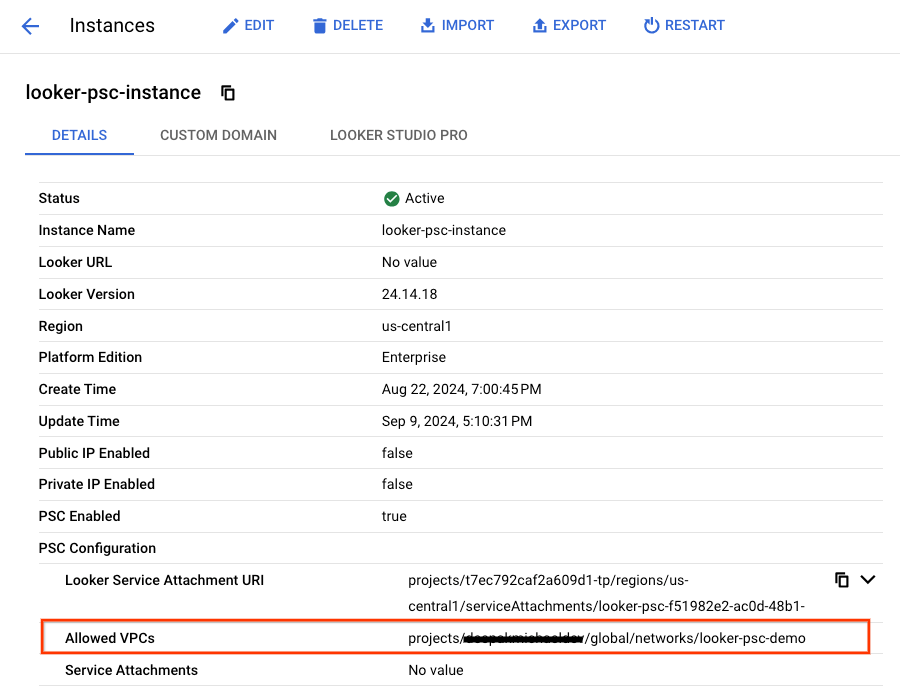

Wyświetlanie zaktualizowanej listy dozwolonych sieci VPC
W Cloud Console:
Looker → Instancja Lookera → Szczegóły
11. Tworzenie backendu PSC
PSC Lookera jako producent usługi generuje identyfikator URI załącznika usługi, który jest używany przez konsumentów usługi do wdrażania punktów końcowych i backendów w celu uzyskania dostępu do Lookera. W następnym kroku określisz identyfikator URI załącznika usługi PSC Looker, a następnie utworzysz backend grupy punktów końcowych sieci Private Service Connect (NEG) w sieci VPC konsumenta.
Identyfikowanie załącznika usługi PSC Looker

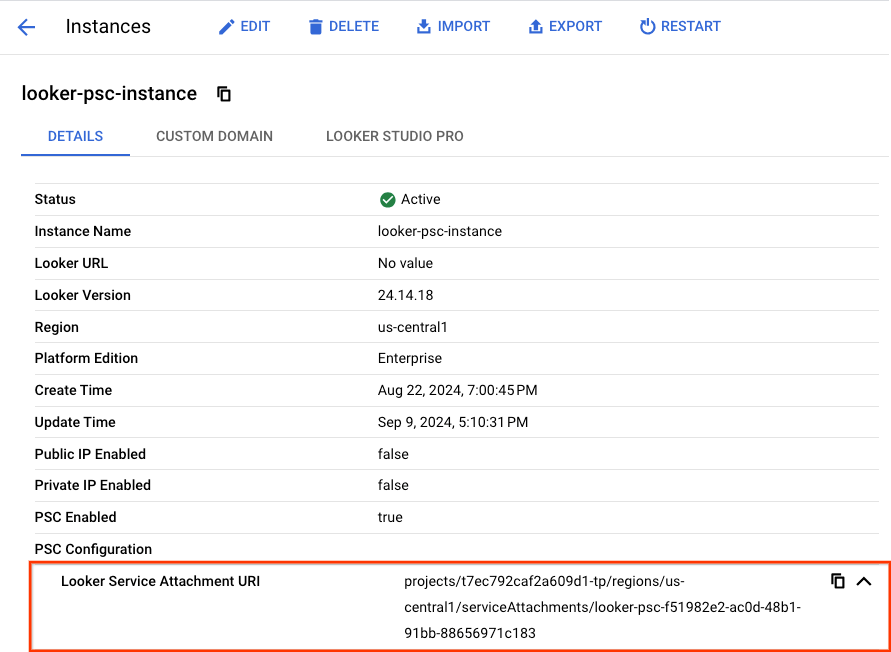

W Cloud Console przejdź do URI załącznika usługi i skopiuj go:
Looker → Instancja Lookera → Szczegóły
Utwórz grupę punktów końcowych sieci PSC
W Cloud Shell wykonaj te czynności, pamiętając o zaktualizowaniu psc-target-service:
gcloud compute network-endpoint-groups create looker-northbound-neg \
--network-endpoint-type=private-service-connect \
--psc-target-service=[UPDATE WITH YOU LOOKER SERVICE ATTACHMENT URI] \
--region=$region \
--network=looker-psc-demo \
--subnet=consumer-psc-neg-subnet
Przykład:
gcloud compute network-endpoint-groups create looker-northbound-neg \
--network-endpoint-type=private-service-connect \
--psc-target-service=projects/t7ec792caf2a609d1-tp/regions/us-central1/serviceAttachments/looker-psc-f51982e2-ac0d-48b1-91bb-88656971c183 \
--region=$region \
--network=looker-psc-demo \
--subnet=consumer-psc-neg-subnet
Sprawdzanie tworzenia grupy końca sieci PSC
W Cloud Shell wykonaj te czynności, upewniając się, że pscConnectionStatus jest akceptowany:
gcloud compute network-endpoint-groups describe looker-northbound-neg --region=$region | grep -i pscConnectionStatus:
Przykład:
user@cloudshell$ gcloud compute network-endpoint-groups describe looker-northbound-neg --region=$region | grep -i pscConnectionStatus:
pscConnectionStatus: ACCEPTED
Tworzenie regionalnego systemu równoważenia obciążenia aplikacji
W kolejnych krokach użyjesz konsoli Cloud do utworzenia regionalnego wewnętrznego systemu równoważenia obciążenia aplikacji, a także do powiązania wygenerowanych certyfikatów z konfiguracją interfejsu.
W Cloud Console:

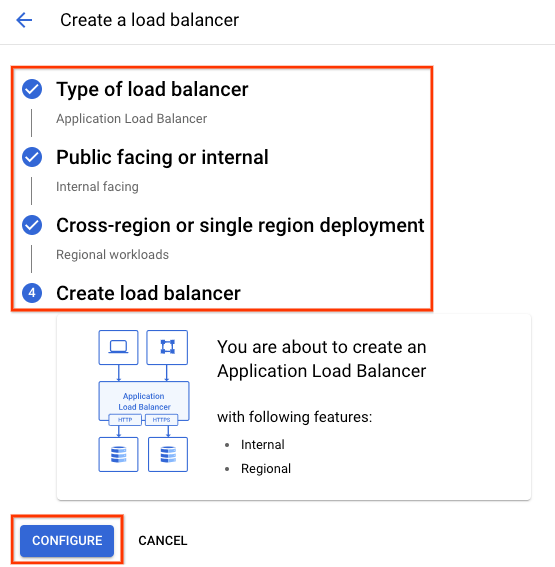

Usługi sieciowe → Równoważenie obciążenia → Utwórz system równoważenia obciążenia
Wybierz te opcje:

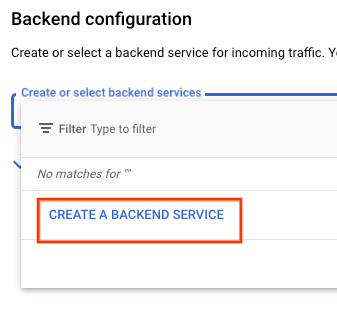

Tworzenie konfiguracji backendu
Wybierz te opcje i dostosuj środowisko do swoich potrzeb wdrożenia:
- Region używany do wdrażania infrastruktury sieciowej
- Sieć: looker-psc-demo
- Podsieć tylko-proxy jest wypełniana automatycznie na podstawie Twojego regionu i sieci

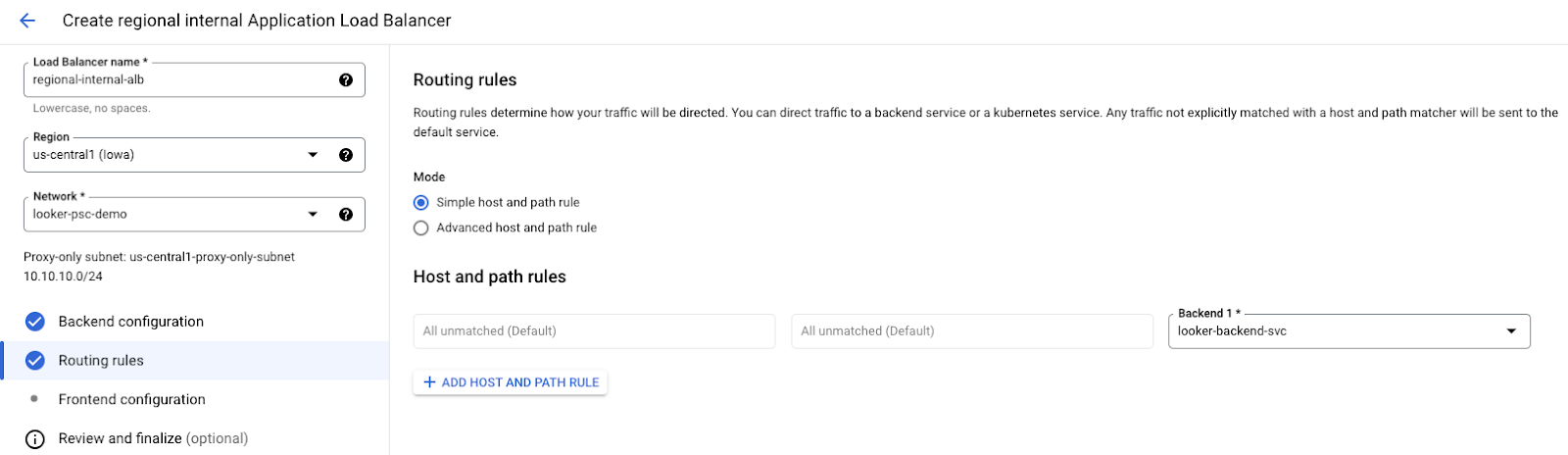

Reguły routingu
Nie wymaga konfiguracji

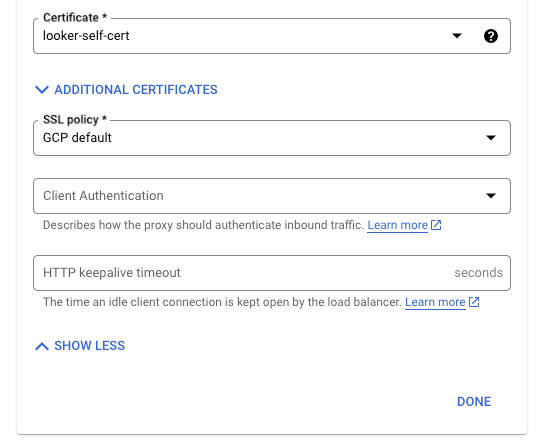

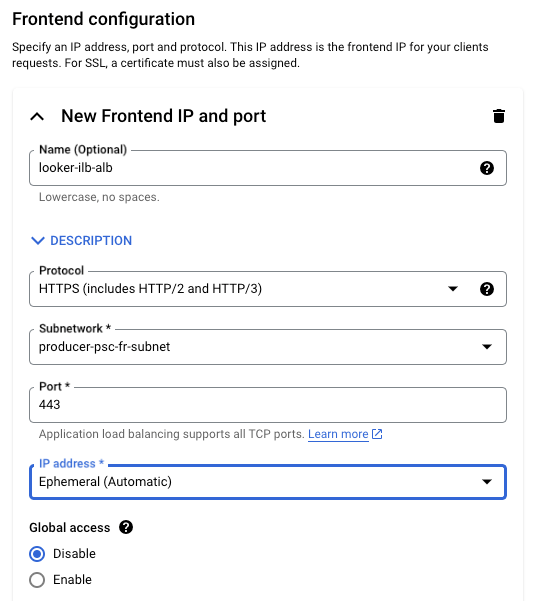

Konfiguracja frontendu

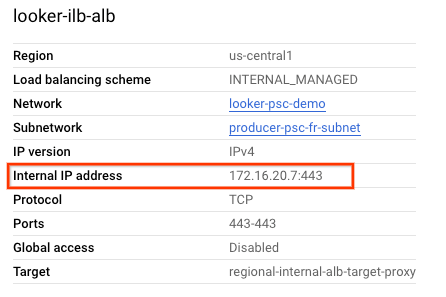

Upewnij się, że system równoważenia obciążenia jest włączony, i uzyskaj adres IP.
Cloud Console > Usługi sieciowe > Równoważenie obciążenia > looker-ilb-alb
12. rozpoznawanie nazw DNS
Rozpoznawanie nazwy serwera DNS w domenie niestandardowej może być autorytatywne na potrzeby lokalnych serwerów lub serwerów Cloud DNS. W tym samouczku zdefiniujemy Cloud DNS jako autorytatywny serwer w przypadku domeny niestandardowej Lookera. Włączanie rozpoznawania nazw DNS GCP w sieci lokalnej wymaga włączenia zasad serwera przychodzącego. Gdy tworzysz zasadę przychodzącego serwera, Cloud DNS tworzy punkty wejścia zasad przychodzącego serwera w sieci VPC, w której zastosowano zasadę serwera. Punkty wejścia reguł serwera przychodzącego to wewnętrzne adresy IPv4 pochodzące z podstawowego zakresu adresów IPv4 każdej podsieci w danej sieci VPC, z wyjątkiem podsieci przeznaczonych tylko do serwerów proxy.
W następnej sekcji utworzymy strefę DNS prywatnej domeny Looker (looker.cosmopup.com) oraz rekord A z adresem IP równoważnika obciążenia.
13. Tworzenie prywatnej strefy DNS
W Cloud Shell utwórz prywatną strefę Cloud DNS.
gcloud dns --project=$projectid managed-zones create looker-cosmopup-dns --description="" --dns-name="looker.cosmopup.com." --visibility="private" --networks="https://compute.googleapis.com/compute/v1/projects/$projectid/global/networks/looker-psc-demo"
W Cloud Shell utwórz rekord A z adresem IP systemu równoważenia obciążenia uzyskanym w poprzednim kroku.
gcloud dns --project=$projectid record-sets create looker.cosmopup.com. --zone="looker-cosmopup-dns" --type="A" --ttl="300" --rrdatas="<insert-your-ip>"
Przykład:
gcloud dns --project=$projectid record-sets create looker.cosmopup.com. --zone="looker-cosmopup-dns" --type="A" --ttl="300" --rrdatas="172.16.20.7"
Następnie musisz skonfigurować sieć hybrydową (np. połączenie międzysieciowe lub sieć VPN o wysokiej dostępności) między siecią VPC looker-psc-demo a siecią lokalną, aby umożliwić połączenie.
Poniżej znajdziesz instrukcje konfigurowania połączenia hybrydowego NEG z siecią lokalną:
- Wybór usługi dotyczącej łączności sieciowej | Google Cloud
- W architekturze z centrum i promieniem z połączeniem równorzędnym sieci VPC usługa NEG hybrydowa jest wdrażana w tej samej sieci VPC co router Cloud Router (centrum).
- Sprawdź, czy lokalne zapory sieciowe zostały zaktualizowane, aby uwzględnić zakres podsieci tylko-proxy, ponieważ ta podsieć służy jako adres IP źródłowy do komunikacji z zadaniami lokalnymi.
- Zaktualizuj lokalny DNS, podając adres IP przychodzącego przekierowania jako serwer nazw DNS dla looker.cosomopup.com
Otwieranie interfejsu Looker
Teraz, gdy system równoważenia obciążenia działa, możesz uzyskać dostęp do niestandardowej domeny Looker w przeglądarce. Pamiętaj, że w zależności od typu używanego certyfikatu (np. zaufanego lub nie zaufanego) możesz zobaczyć ostrzeżenie.
Poniżej znajdziesz przykład (niezaufanego certyfikatu) dostępu do domeny niestandardowej Lookera looker.cosmopup.com, która uzyskuje dostęp do interfejsu Lookera:
14. Czyszczenie danych
Aby usunąć komponenty laboratorium z jednego terminala Cloud Shell:
gcloud compute forwarding-rules delete regional-internal-alb-fr --region=$region -q
gcloud compute target-https-proxies delete regional-internal-alb-target-proxy --region=$region -q
gcloud compute url-maps delete regional-internal-alb --region=$region -q
gcloud compute backend-services delete looker-psc-neg-backend-svc --region=$region -q
gcloud compute addresses delete regional-alb-static-ip --region=$region -q
gcloud compute network-endpoint-groups delete looker-northbound-neg --region=$region -q
gcloud compute networks delete looker-psc-demo -q
15. Gratulacje
Gratulacje! Konfiguracja i weryfikacja połączeń wychodzących z serwerem Looker za pomocą domeny klienta i regionalnego wewnętrznego systemu równoważenia obciążenia aplikacji przebiegły pomyślnie.
Utworzyliśmy infrastrukturę dla konsumentów, dowiedzieliśmy się, jak tworzyć PSC NEG i domenę niestandardową, a także poznaliśmy różne opcje certyfikatów. Looker oferuje wiele ekscytujących funkcji.
Cosmopup uważa, że ćwiczenia z programowania są niesamowite.
