Looker PSC Southbound HTTPS Internet NEG Gitlab Self-Managed

1. Introduzione

NOTA: Looker supporta i producer in uscita in qualsiasi regione. Per l'accesso in direzione nord a Looker, l'endpoint consumer o il backend deve trovarsi nella stessa regione dell'istanza PSC di Looker.

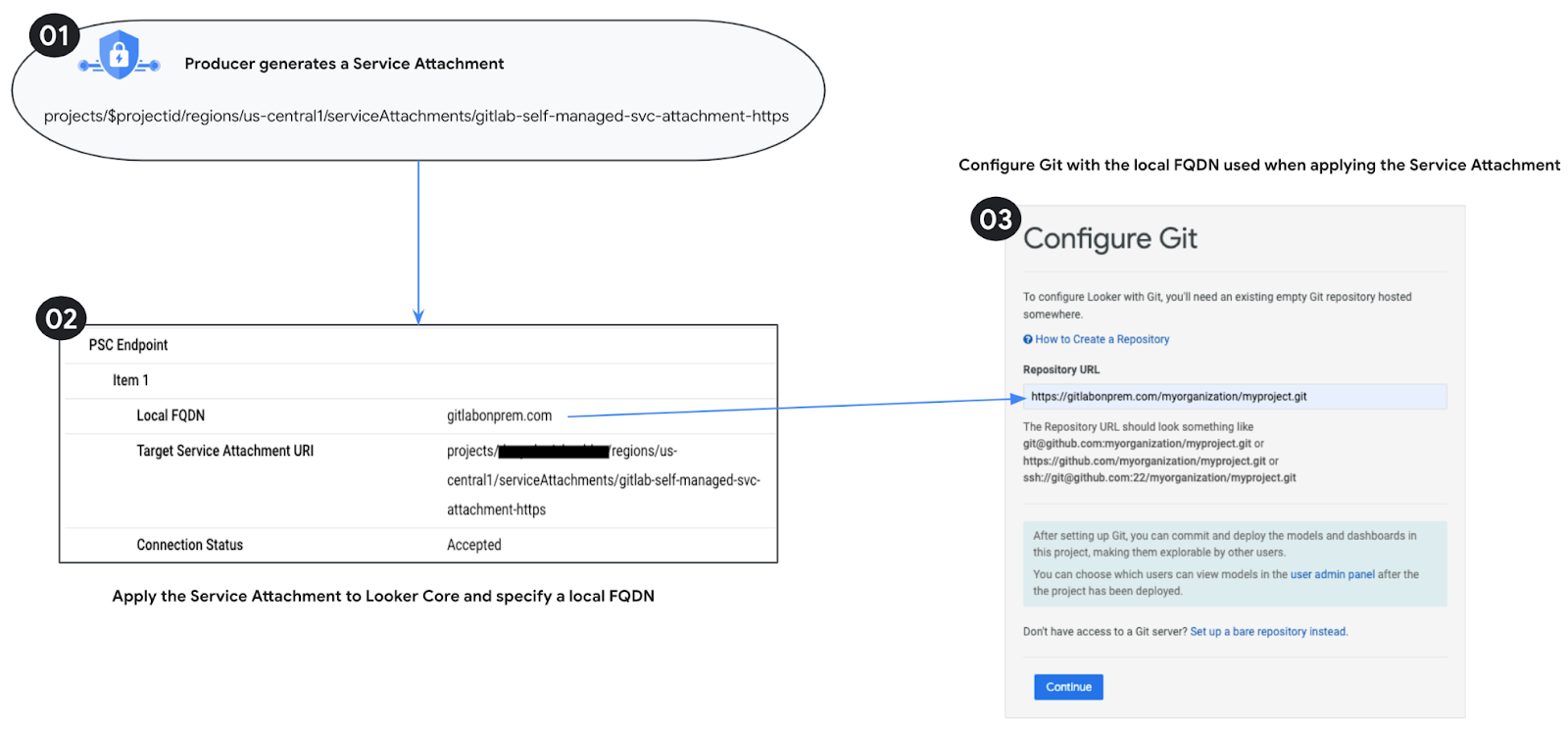

In questo codelab eseguirai una connessione HTTPS in uscita al tuo ambiente GitLab Self-Managed utilizzando un bilanciatore del carico proxy TCP interno e un gruppo di endpoint di rete (NEG) internet richiamato da Looker PSC come consumer di servizi.

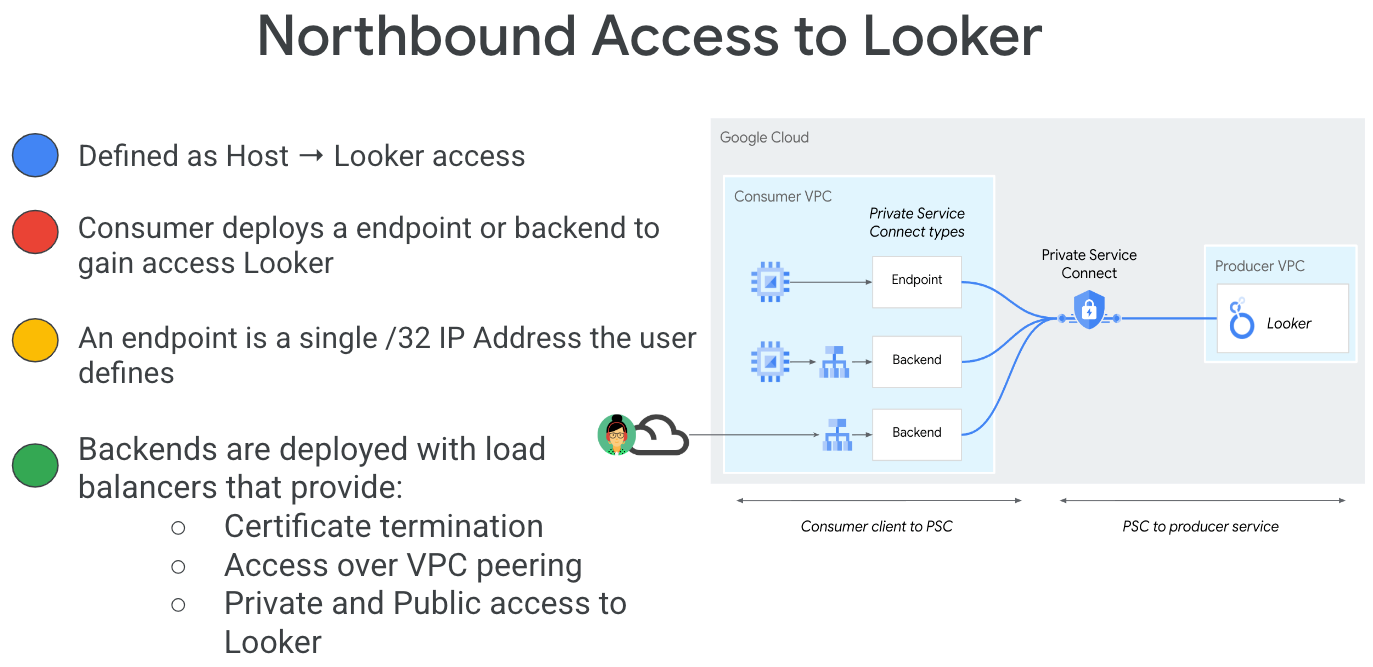

Private Service Connect è una funzionalità di Google Cloud Networking che consente ai consumer di accedere ai servizi gestiti privatamente dall'interno della propria rete VPC. Allo stesso modo, consente ai producer di servizi gestiti di ospitare questi servizi nelle proprie reti VPC separate e di offrire una connessione privata ai propri consumer. Ad esempio, quando utilizzi Private Service Connect per accedere a Looker, tu sei il consumer di servizi e Google è il producer di servizi, come evidenziato nella Figura 1.

Figura 1.

L'accesso in uscita, noto anche come PSC inverso, consente al consumer di creare un servizio pubblicato come producer per consentire a Looker di accedere agli endpoint on-premise, in un VPC, ai servizi gestiti e a internet. Le connessioni in uscita possono essere implementate in qualsiasi regione, indipendentemente da dove viene implementato Looker PSC, come evidenziato nella Figura 2.

Figura 2.

Cosa imparerai a fare

• Requisiti di rete
• Crea un servizio producer Private Service Connect
• Crea un endpoint Private Service Connect in Looker
• Stabilisci la connettività all'istanza GitLab Self-Managed

Che cosa ti serve

• Progetto Google Cloud con autorizzazioni di proprietario
• Account e repository GitLab
• Istanza PSC di Looker esistente

2. Cosa creerai

Creerai una rete di producer, looker-psc-demo, per eseguire il deployment del bilanciatore del carico proxy TCP interno e del NEG di internet pubblicato come servizio tramite Private Service Connect (PSC). Una volta pubblicata, esegui le seguenti azioni per convalidare l'accesso al servizio Producer:

• Crea un endpoint PSC in Looker associato al collegamento del servizio producer
• Utilizza la console Looker per creare un nuovo progetto e testare la connettività HTTPS al tuo ambiente GitLab Self-Managed.

NOTA: il tutorial non fornisce test per il deployment di un'istanza autogestita di GitLab

3. Requisiti di rete

Di seguito è riportata la suddivisione dei requisiti di rete per la rete del produttore. Il consumer in questo codelab è l'istanza PSC di Looker.

Componenti	Descrizione
VPC (looker-psc-demo)	VPC in modalità personalizzata
Subnet NAT PSC	I pacchetti provenienti dalla rete VPC consumer vengono convertiti utilizzando il source NAT (SNAT) in modo che i loro indirizzi IP di origine originali vengano convertiti in indirizzi IP di origine dalla subnet NAT nella rete VPC del producer.
Subnet della regola di forwarding PSC	Utilizzato per allocare un indirizzo IP per il bilanciatore del carico del proxy TCP regionale interno
Subnet NEG PSC	Utilizzato per allocare un indirizzo IP per il gruppo di endpoint di rete
Subnet solo proxy	A ognuno dei proxy del bilanciatore del carico viene assegnato un indirizzo IP interno. I pacchetti inviati da un proxy a una VM o a un endpoint di backend hanno un indirizzo IP di origine dalla subnet solo proxy.
NEG Internet	Una risorsa utilizzata per definire un backend esterno per il bilanciatore del carico configurato come FQDN che indica l'FQDN on-premise di GitLab Self-Managed. Il nome di dominio completo (FQDN) di internet esegue la ricerca DNS all'interno del VPC per la risoluzione.
Servizio di backend	Un servizio di backend funge da ponte tra il bilanciatore del carico e le risorse di backend. Nel tutorial, il servizio di backend è associato al NEG internet.

NOTA: nella nostra configurazione viene implementato un NEG internet configurato con FQDN nel VPC consumer per risolvere l'indirizzo IP dell'istanza GitLab Self-Managed on-premise. Per impostazione predefinita, il NEG internet esegue una ricerca DNS sul nome di dominio completo (FQDN) fornito. Pertanto, se il FQDN dell'istanza GitLab Self-Managed può essere risolto da un'istanza GCE, non è necessaria alcuna azione aggiuntiva. Se il nome di dominio completo non può essere risolto, devi eseguire il deployment di una zona privata Cloud DNS insieme a un record A dell'indirizzo IP del server Gitlab Self-Managed. Nel tutorial, configureremo una zona DNS privata per gitlabonprem.com e un record A che ha come target il server Gitlab Self-Managed.

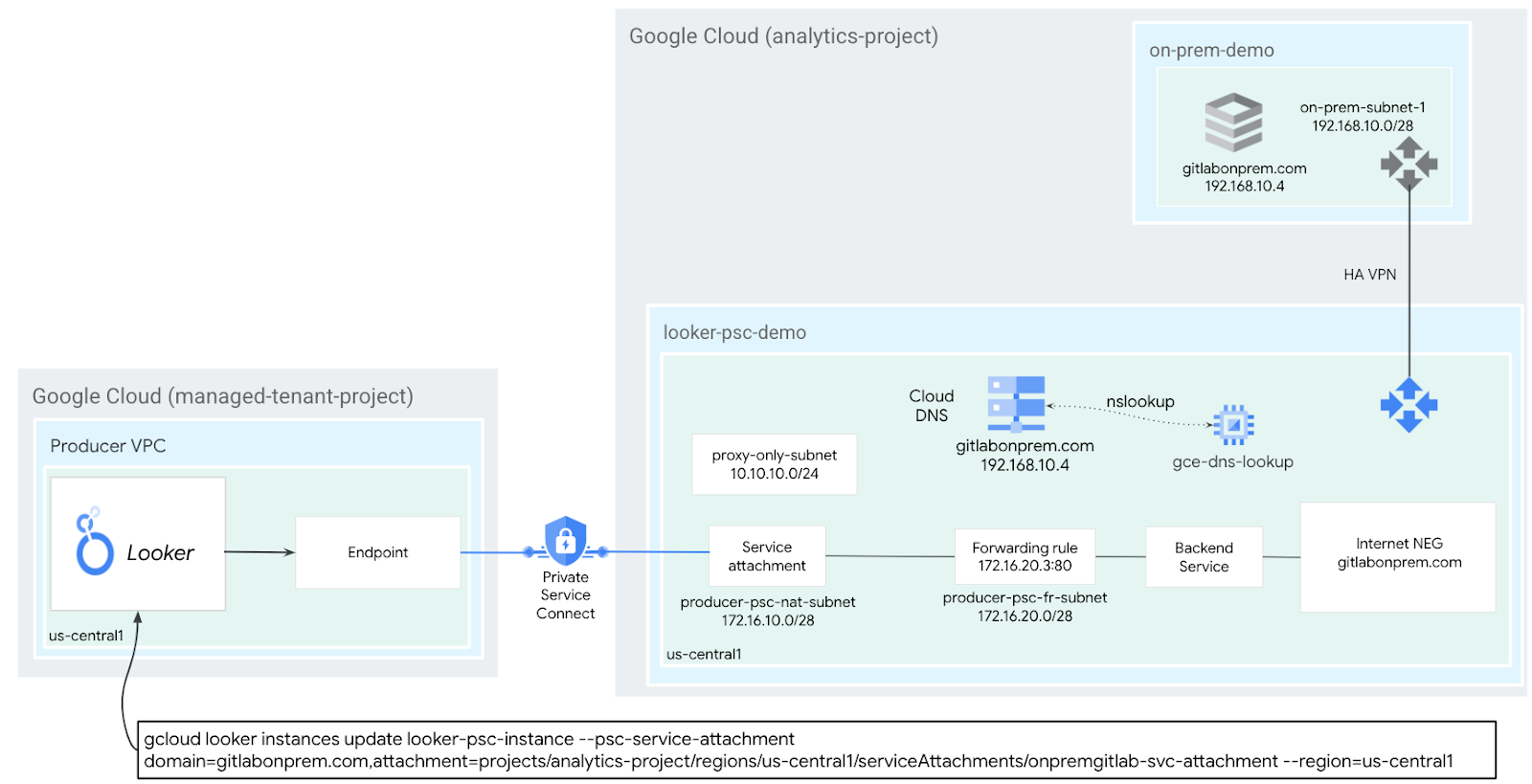

4. Topologia del codelab

5. Configurazione e requisiti

Configurazione dell'ambiente autonomo

1. Accedi alla console Google Cloud e crea un nuovo progetto o riutilizzane uno esistente. Se non hai ancora un account Gmail o Google Workspace, devi crearne uno.

• Il nome del progetto è il nome visualizzato per i partecipanti a questo progetto. È una stringa di caratteri non utilizzata dalle API di Google. Puoi sempre aggiornarlo.
• L'ID progetto è univoco in tutti i progetti Google Cloud ed è immutabile (non può essere modificato dopo l'impostazione). La console Cloud genera automaticamente una stringa univoca, di solito non ti interessa di cosa si tratta. Nella maggior parte dei codelab, dovrai fare riferimento all'ID progetto (in genere identificato come PROJECT_ID). Se non ti piace l'ID generato, puoi generarne un altro casuale. In alternativa, puoi provare a crearne uno e vedere se è disponibile. Non può essere modificato dopo questo passaggio e rimane per tutta la durata del progetto.
• Per tua informazione, esiste un terzo valore, un numero di progetto, utilizzato da alcune API. Scopri di più su tutti e tre questi valori nella documentazione.

Attenzione:un ID progetto è univoco a livello globale e non può essere utilizzato da altri dopo che lo hai selezionato. Sei l'unico utente di questo ID. Anche se un progetto viene eliminato, l'ID non può essere riutilizzato

Nota:se utilizzi un account Gmail, puoi lasciare la posizione predefinita impostata su Nessuna organizzazione. Se utilizzi un account Google Workspace, scegli una posizione adatta alla tua organizzazione.

2. Successivamente, devi abilitare la fatturazione in Cloud Console per utilizzare le risorse/API Cloud. Completare questo codelab non costa molto, se non nulla. Per arrestare le risorse ed evitare addebiti oltre a quelli previsti in questo tutorial, puoi eliminare le risorse che hai creato o il progetto. I nuovi utenti di Google Cloud possono usufruire del programma prova senza costi di 300$.

Avvia Cloud Shell

Sebbene Google Cloud possa essere gestito da remoto dal tuo laptop, in questo codelab utilizzerai Google Cloud Shell, un ambiente a riga di comando in esecuzione nel cloud.

Nella console Google Cloud, fai clic sull'icona di Cloud Shell nella barra degli strumenti in alto a destra:

Bastano pochi istanti per eseguire il provisioning e connettersi all'ambiente. Al termine, dovresti vedere un risultato simile a questo:

Questa macchina virtuale è caricata con tutti gli strumenti per sviluppatori di cui avrai bisogno. Offre una home directory permanente da 5 GB e viene eseguita su Google Cloud, migliorando notevolmente le prestazioni e l'autenticazione della rete. Tutto il lavoro in questo codelab può essere svolto all'interno di un browser. Non devi installare nulla.

6. Prima di iniziare

Abilita API

In Cloud Shell, assicurati che l'ID progetto sia configurato:

gcloud config list project
gcloud config set project [YOUR-PROJECT-ID]
project=[YOUR-PROJECT-ID]
region=[YOUR-REGION]
echo $project
echo $region

Attiva tutti i servizi necessari:

gcloud services enable compute.googleapis.com

7. Crea rete VPC producer

Rete VPC

In Cloud Shell, esegui le seguenti operazioni:

gcloud compute networks create looker-psc-demo --subnet-mode custom

Crea subnet

La subnet PSC verrà associata al collegamento del servizio PSC ai fini della Network Address Translation.

In Cloud Shell, crea la subnet NAT PSC:

gcloud compute networks subnets create producer-psc-nat-subnet --network looker-psc-demo --range 172.16.10.0/28 --region $region --purpose=PRIVATE_SERVICE_CONNECT

In Cloud Shell, crea la subnet della regola di forwarding del produttore:

gcloud compute networks subnets create producer-psc-fr-subnet --network looker-psc-demo --range 172.16.20.0/28 --region $region --enable-private-ip-google-access

In Cloud Shell, crea la subnet solo proxy regionale del produttore:

gcloud compute networks subnets create $region-proxy-only-subnet \
  --purpose=REGIONAL_MANAGED_PROXY \
  --role=ACTIVE \
  --region=$region \
  --network=looker-psc-demo \
  --range=10.10.10.0/24

Prenota l'indirizzo IP del bilanciatore del carico

In Cloud Shell, prenota un indirizzo IP interno per il bilanciatore del carico:

gcloud compute addresses create internet-neg-lb-ip \
  --region=$region \
  --subnet=producer-psc-fr-subnet

In Cloud Shell, visualizza l'indirizzo IP riservato.

gcloud compute addresses describe internet-neg-lb-ip \
  --region=$region | grep -i address:

Output di esempio:

user@cloudshell$ gcloud compute addresses describe internet-neg-lb-ip   --region=$region | grep -i address:
address: 172.16.20.2

Configura il NEG internet

Crea un NEG internet e imposta –network-endpoint-type su internet-fqdn-port (il nome host e la porta su cui è raggiungibile il backend esterno).

In Cloud Shell, crea un NEG internet utilizzato per accedere all'istanza autogestita di GitLab, gitlabonprem.com.

gcloud compute network-endpoint-groups create gitlab-self-managed-internet-neg \
    --network-endpoint-type=INTERNET_FQDN_PORT \
    --network=looker-psc-demo \
    --region=$region

NOTA: la convalida del certificato richiede fqdn=gitlabonprem,port=443 per supportare HTTPS

In Cloud Shell, aggiorna il NEG internet gitlab-self-managed-internet-neg con l'FQDN gitlabonprem.com e la porta 443

gcloud compute network-endpoint-groups update gitlab-self-managed-internet-neg \
    --add-endpoint="fqdn=gitlabonprem.com,port=443" \
    --region=$region

Crea regole firewall di rete

Per consentire a IAP di connettersi alle tue istanze VM, crea una regola firewall che:

• Si applichi a tutte le istanze VM a cui vuoi accedere tramite IAP.
• Consente il traffico in entrata dall'intervallo IP 35.235.240.0/20. Questo intervallo contiene tutti gli indirizzi IP che utilizzati da IAP per l'inoltro TCP.

In Cloud Shell, crea la regola firewall IAP.

gcloud compute firewall-rules create ssh-iap-looker-psc-demo \
    --network looker-psc-demo \
    --allow tcp:22 \
    --source-ranges=35.235.240.0/20

8. Crea servizio producer

Crea i componenti del bilanciatore del carico

In Cloud Shell, esegui le seguenti operazioni:

gcloud compute backend-services create producer-backend-svc  --protocol=tcp --region=$region --load-balancing-scheme=INTERNAL_MANAGED

gcloud compute backend-services add-backend producer-backend-svc --network-endpoint-group=gitlab-self-managed-internet-neg --network-endpoint-group-region=$region --region=$region

In Cloud Shell, crea un proxy TCP di destinazione per instradare le richieste al servizio di backend:

gcloud compute target-tcp-proxies create producer-lb-tcp-proxy \
      --backend-service=producer-backend-svc  \
      --region=$region

Nella sintassi seguente, crea una regola di forwarding (bilanciatore del carico proxy TCP interno).

In Cloud Shell, esegui le seguenti operazioni:

gcloud compute forwarding-rules create producer-gitlab-self-managed-fr\
     --load-balancing-scheme=INTERNAL_MANAGED \
     --network-tier=PREMIUM \
     --network=looker-psc-demo \
     --subnet=producer-psc-fr-subnet \
     --address=internet-neg-lb-ip \
     --target-tcp-proxy=producer-lb-tcp-proxy \
     --target-tcp-proxy-region=$region \
     --region=$region \
     --ports=443

Crea collegamento al servizio

In Cloud Shell, crea il collegamento al servizio gitlab-self-managed-svc-attachment-https con approvazione automatica che consente la connettività di Looker Core al collegamento al servizio. Se vuoi controllare l'accesso all'allegato di servizio, è supportata l'opzione di approvazioni esplicite.

gcloud compute service-attachments create gitlab-self-managed-svc-attachment-https --region=$region --producer-forwarding-rule=producer-gitlab-self-managed-fr --connection-preference=ACCEPT_AUTOMATIC --nat-subnets=producer-psc-nat-subnet

Successivamente, ottieni e annota l'allegato di servizio elencato nell'URI selfLink che inizia con projects per configurare l'endpoint PSC in Looker.

selfLink: projects/<your-project-id>/regions/<your-region>/serviceAttachments/gitlab-self-managed-svc-attachment-https

In Cloud Shell, esegui le seguenti operazioni:

gcloud compute service-attachments describe gitlab-self-managed-svc-attachment-https --region=$region

Esempio:

connectionPreference: ACCEPT_AUTOMATIC
creationTimestamp: '2025-03-04T18:55:42.254-08:00'
description: ''
enableProxyProtocol: false
fingerprint: MlY9GLLGsgE=
id: '9103522880241140673'
kind: compute#serviceAttachment
name: gitlab-self-managed-svc-attachment-https
natSubnets:
- https://www.googleapis.com/compute/v1/projects/$projectid/regions/us-central1/subnetworks/producer-psc-nat-subnet
pscServiceAttachmentId:
  high: '115404658846991336'
  low: '9103522880241140673'
reconcileConnections: false
region: https://www.googleapis.com/compute/v1/projects/$projectid/regions/us-central1
selfLink: https://www.googleapis.com/compute/v1/projects/$projectid/regions/us-central1/serviceAttachments/gitlab-self-managed-svc-attachment-https
targetService: https://www.googleapis.com/compute/v1/projects/$projectid/regions/us-central1/forwardingRules/producer-gitlab-self-managed-fr

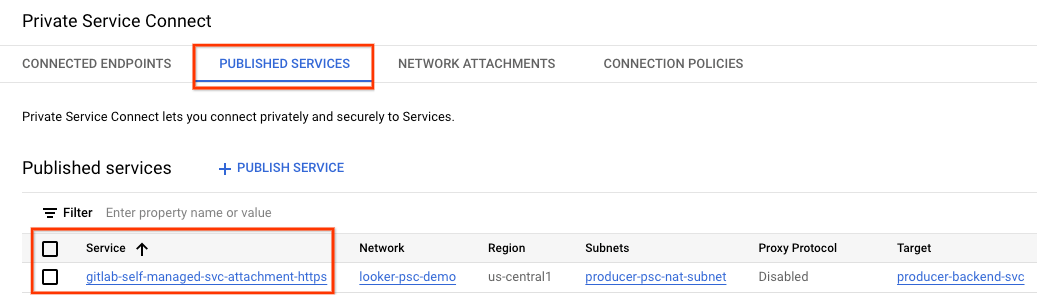

In Cloud Console, vai a:

Servizi di rete → Private Service Connect → Servizi pubblicati

9. Stabilisci una connessione dell'endpoint PSC in Looker

Nella sezione seguente, assocerai il collegamento al servizio dei producer a PSC di Looker Core utilizzando i flag --psc-service-attachment in Cloud Shell per un singolo dominio.

NOTA: ogni volta che esegui un comando di aggiornamento con i flag –psc-service-attachment, devi includere ogni connessione che vuoi attivare, incluse quelle già attivate in precedenza. Consulta la documentazione di Looker PSC per un esempio.

NOTA: il flag domain=gitlabonprem.com è necessario per stabilire una connessione HTTPS a gitlabonprem.com

NOTA: prima di procedere, devi attivare l'istanza PSC di Looker .

In Cloud Shell, crea l'associazione PSC aggiornando i seguenti parametri in modo che corrispondano al tuo ambiente:

• INSTANCE_NAME: il nome dell'istanza di Looker (Google Cloud core).
• DOMAIN_1: gitlabonprem.com
• SERVICE_ATTACHMENT_1: URI acquisito durante la descrizione del collegamento al servizio, gitlab-self-managed-svc-attachment-https.
• REGIONE: la regione in cui è ospitata l'istanza di Looker (Google Cloud core).

In Cloud Shell, esegui le seguenti operazioni:

gcloud looker instances update INSTANCE_NAME \
--psc-service-attachment  domain=DOMAIN_1,attachment=SERVICE_ATTACHMENT_URI_1 \
--region=REGION

Esempio:

gcloud looker instances update looker-psc-instance \
--psc-service-attachment  domain=gitlabonprem.com,attachment=projects/$project/regions/$region/serviceAttachments/gitlab-self-managed-svc-attachment-https \
--region=$region

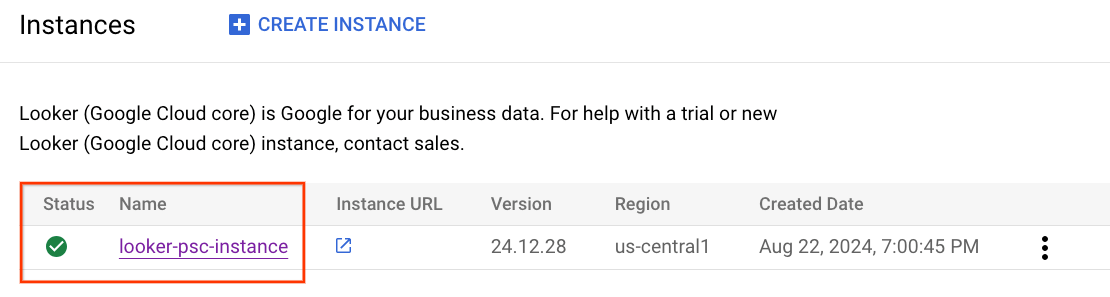

In Cloud Shell, verifica che serviceAttachments.connectionStatus sia "ACCEPTED", aggiorna con il tuo INSTANCE_NAME PSC di Looker

gcloud looker instances describe [INSTANCE_NAME] --region=$region --format=json

Esempio:

gcloud looker instances describe looker-psc-instance --region=$region --format=json

Esempio:

{
  "adminSettings": {},
  "createTime": "2024-08-23T00:00:45.339063195Z",
  "customDomain": {
    "domain": "cosmopup.looker.com",
    "state": "AVAILABLE"
  },
  "encryptionConfig": {},
  "lookerVersion": "24.12.28",
  "name": "projects/$project/locations/$region/instances/looker-psc-instance",
  "platformEdition": "LOOKER_CORE_ENTERPRISE_ANNUAL",
  "pscConfig": {
    "allowedVpcs": [

    "projects/$project/global/networks/looker-psc-demo"
    ],
    "lookerServiceAttachmentUri": "projects/t7ec792caf2a609d1-tp/regions/$region/serviceAttachments/looker-psc-f51982e2-ac0d-48b1-91bb-88656971c183",
    "serviceAttachments": [
      {
        "connectionStatus": "ACCEPTED",
        "localFqdn": "gitlabonprem.com",
        "targetServiceAttachmentUri": "projects/$project/regions/$region/serviceAttachments/gitlab-self-managed-svc-attachment-https"
      }
    ]
  },
  "pscEnabled": true,
  "state": "ACTIVE",
  "updateTime": "2024-08-30T17:47:33.440271635Z"
}

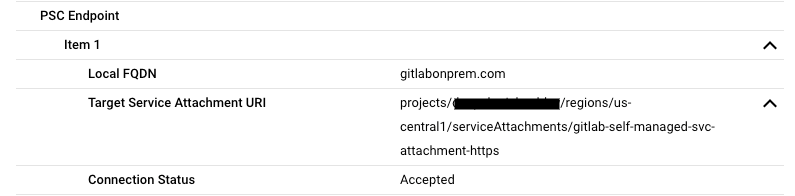

Convalida l'endpoint PSC in Cloud Console

Dalla console Cloud puoi convalidare la connessione PSC

In Cloud Console, vai a:

Looker → Istanza Looker → Dettagli

10. risoluzione DNS

Nella sezione seguente, crea un'istanza GCE e convalida la risoluzione DNS all'istanza Gitlab Self-Managed, gitlabonprem.com, eseguendo un PING. Come previsto, la risoluzione non andrà a buon fine e sarà necessaria una zona DNS privata per gitlabonprem.com.

11. Crea un'istanza GCE

In Cloud Shell, crea l'istanza GCE utilizzata per convalidare la risoluzione DNS.

gcloud compute instances create gce-dns-lookup \
    --project=$projectid \
    --machine-type=e2-micro \
    --image-family debian-11 \
    --no-address \
    --image-project debian-cloud \
    --zone us-central1-a \
    --subnet=producer-psc-fr-subnet

Accedi a consumer-vm utilizzando IAP in Cloud Shell per convalidare la connettività al servizio producer eseguendo un comando curl. Riprova se si verifica un timeout.

gcloud compute ssh gce-dns-lookup --project=$projectid --zone=us-central1-a --tunnel-through-iap

Dal sistema operativo esegui un PING a gitlabonprem.com. L'errore è previsto.

ping gitlabonprem.com

Esempio:

user@gce-dns-lookup:~$ ping gitlabonprem.com
ping: gitlabonprem.com: Name or service not known

Esci dal sistema operativo e torna al terminale Cloud Shell.

exit

12. Crea una zona DNS privata

In Cloud Shell, crea la zona privata di Cloud DNS.

gcloud dns --project=$projectid managed-zones create gitlab-self-managed --description="" --dns-name="gitlabonprem.com." --visibility="private" --networks="https://compute.googleapis.com/compute/v1/projects/$projectid/global/networks/looker-psc-demo"

In Cloud Shell, crea il record A costituito dall'indirizzo IP dell'istanza GitLab Self-Managed, 192.168.10.4.

gcloud dns --project=$projectid record-sets create gitlabonprem.com. --zone="gitlab-self-managed" --type="A" --ttl="300" --rrdatas="192.168.10.4"

Accedi a consumer-vm utilizzando IAP in Cloud Shell per convalidare la connettività al servizio producer eseguendo un comando curl. Riprova se si verifica un timeout.

gcloud compute ssh gce-dns-lookup --project=$projectid --zone=us-central1-a --tunnel-through-iap

Dal sistema operativo esegui un PING a gitlabonprem.com, che si risolve in 192.168.10.4.

ping gitlabonprem.com

Esempio:

user@gce-dns-lookup:~$ ping gitlabonprem.com
PING gitlabonprem.com (192.168.10.4) 56(84) bytes of data

Esci dal sistema operativo e torna al terminale Cloud Shell.

exit

13. Connettività ibrida

Ora l'FQDN gitlabonprem.com può essere risolto con l'indirizzo IP privato ospitato on-premise. Successivamente, è necessario configurare il networking ibrido (ad es. Interconnect, VPN ad alta disponibilità) tra il VPC looker-psc-demo e la rete on-premise per abilitare la connettività.

Di seguito sono riportati i passaggi necessari per stabilire la connettività NEG ibrida a on-premise:

• Scegliere un prodotto Network Connectivity | Google Cloud
• In un'architettura hub e spoke con peering VPC, il NEG ibrido viene implementato nello stesso VPC del router Cloud (hub).
• Assicurati che i firewall on-premise siano aggiornati per adattarsi all'intervallo di subnet solo proxy, in quanto questa subnet funge da indirizzo IP di origine per la comunicazione con i workload on-premise
• Annuncia la subnet solo proxy dal router Cloud come annuncio di route personalizzato

14. Testa la connettività

Nei passaggi seguenti, utilizzerai la console Looker per creare un progetto per convalidare la connettività HTTPS a gitlabonprem.com utilizzando la procedura descritta in Configurazione e test di una connessione Git.

NOTA: assicurati di configurare la connessione Git con il FQDN locale definito quando applichi il collegamento al servizio a Looker Core. Se non utilizzi lo stesso FQDN locale nel passaggio di configurazione di Git, la connessione non riuscirà.

15. Esegui la pulizia

Elimina i componenti del lab da un singolo terminale Cloud Shell

gcloud compute service-attachments delete gitlab-self-managed-svc-attachment-https --region=$region -q

gcloud compute forwarding-rules delete producer-gitlab-self-managed-fr --region=$region -q

gcloud compute target-tcp-proxies delete producer-lb-tcp-proxy --region=$region -q

gcloud compute backend-services delete producer-backend-svc --region=$region -q

gcloud compute network-endpoint-groups delete gitlab-self-managed-internet-neg --region=$region -q

gcloud compute instances delete gce-dns-lookup --zone=us-central1-a -q

gcloud compute networks subnets delete producer-psc-fr-subnet producer-psc-nat-subnet $region-proxy-only-subnet --region=$region -q

gcloud dns --project=$projectid record-sets delete gitlabonprem.com. --zone="gitlab-sel
f-managed" --type="A"

gcloud dns --project=$projectid managed-zones delete gitlab-self-managed

gcloud compute networks delete looker-psc-demo -q

16. Complimenti

Congratulazioni, hai configurato e convalidato correttamente la connettività a un'istanza autogestita di GitLab utilizzando la console Looker basata su Private Service Connect.

Hai creato l'infrastruttura del producer, hai imparato a creare un NEG internet, un servizio producer e un endpoint PSC di Looker che consentiva la connettività al servizio producer.

Cosmopup pensa che i codelab siano fantastici.

Passaggi successivi

Dai un'occhiata ad alcuni di questi codelab...

• Utilizzo di Private Service Connect per pubblicare e utilizzare servizi
• Connettiti ai servizi on-premise tramite Hybrid Networking utilizzando Private Service Connect e un bilanciatore del carico proxy TCP interno
• Accesso a tutti i codelab di Private Service Connect pubblicati

Ulteriori letture e video

• Configurazione e test di una connessione Git | Looker | Google Cloud
• Panoramica di Private Service Connect

Documentazione di riferimento

• Configura un bilanciatore del carico di rete proxy interno regionale con un backend esterno
• Crea un'istanza Private Service Connect di Looker (Google Cloud core)
• Come pubblicare un servizio utilizzando Private Service Connect
