Code Lab: Gateway NCC dengan PANW SSE

1. Pengantar

Ringkasan

Dalam lab ini, pengguna akan mempelajari cara Network Connectivity Center (NCC) memanfaatkan Gateway NCC untuk membuat konektivitas yang aman. Pengguna akan menerapkan Secure Access Connect untuk mengintegrasikan produk Security Service Edge (SSE) pihak ketiga, sehingga memungkinkan pemeriksaan dan perlindungan yang andal terhadap alur traffic. Konfigurasi ini menyederhanakan pengelolaan jaringan dengan menawarkan model berbasis gateway terpusat untuk mengamankan traffic yang masuk dan keluar dari lingkungan Google Cloud.

Yang akan Anda build

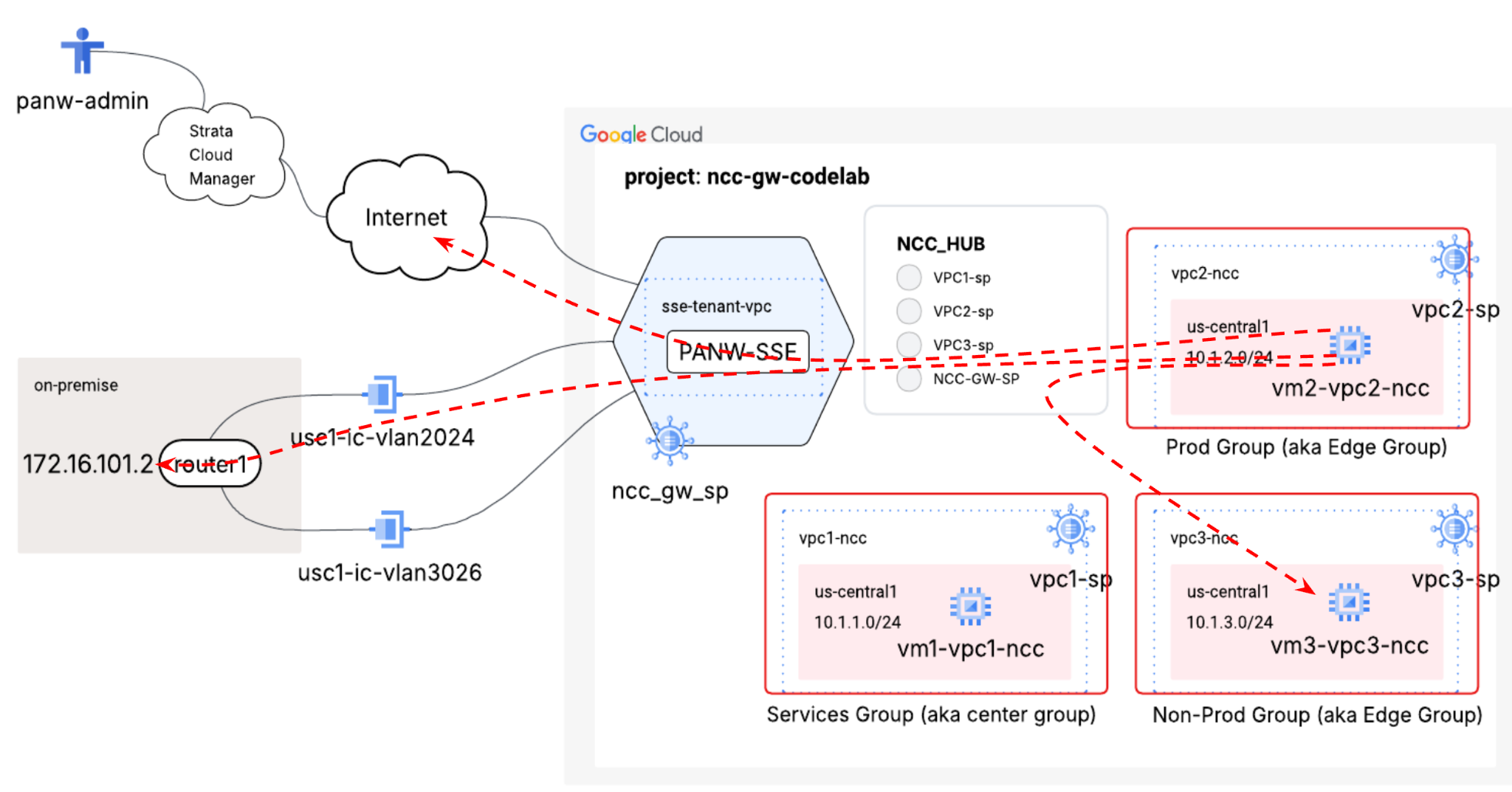

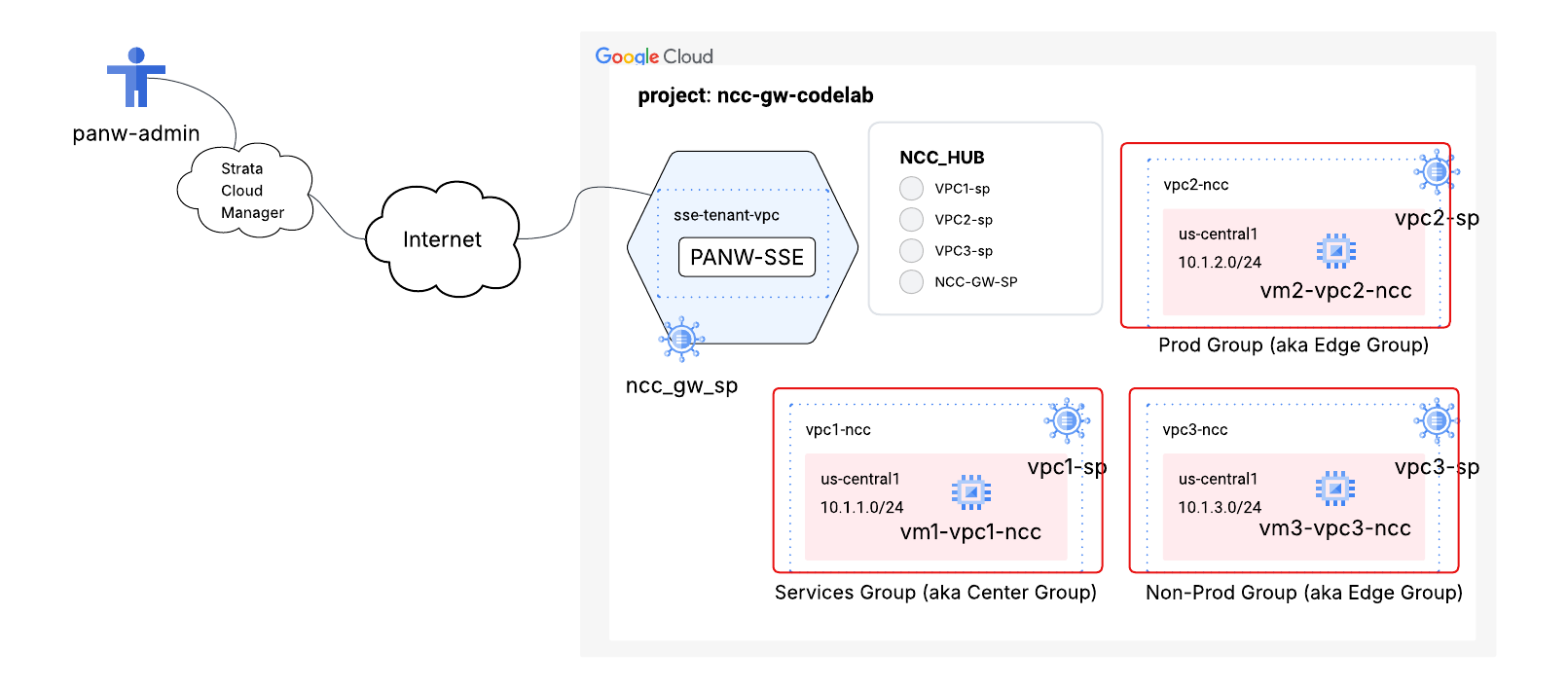

Dalam codelab ini, Anda akan membuat topologi hub dan spoke logis dengan hub NCC yang akan menerapkan fabric konektivitas VPC mesh penuh di tiga VPC yang berbeda.

Yang akan Anda pelajari

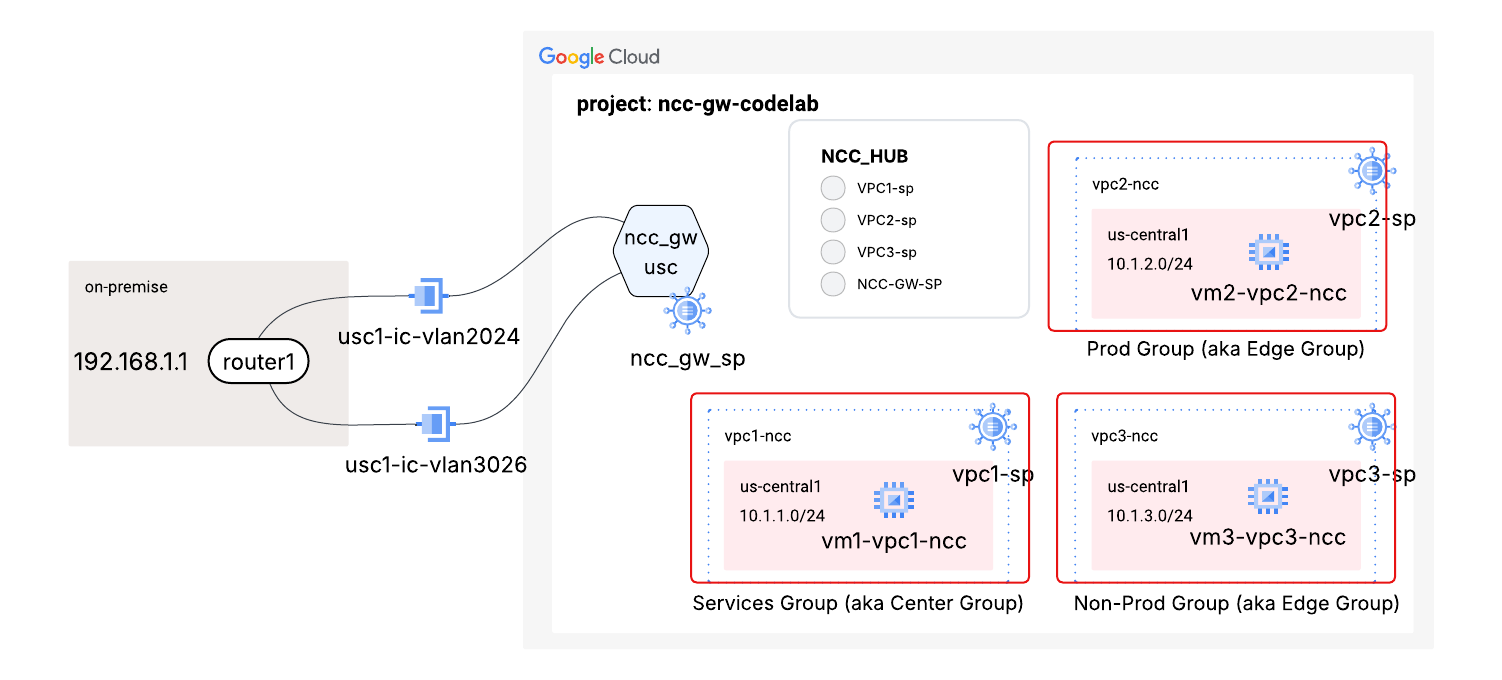

Topologi Inspeksi Hybrid
NCC Gateway
Secure Access Connect
SSE Palo Alto Network

Yang Anda butuhkan

Pengetahuan tentang jaringan VPC GCP
Pengetahuan tentang perutean BGP dan Cloud Router
Codelab ini memerlukan 5 VPC. Salah satu VPC tersebut harus berada di project yang berbeda dengan hub NCC
Periksa Quota:Networks dan minta penambahan Jaringan jika diperlukan, lihat screenshot di bawah:

Tujuan

Menyiapkan Lingkungan GCP
Mengonfigurasi Network Connectivity Center untuk Inspeksi Hybrid
Menyediakan Palo Alto Network Stratacloud Manager untuk SSE
Memvalidasi Jalur Data
Mempelajari fitur kemampuan servis NCC
Membersihkan resource yang digunakan

Sebelum memulai

Google Cloud Console dan Cloud Shell

Untuk berinteraksi dengan GCP, kita akan menggunakan Konsol Google Cloud dan Cloud Shell di sepanjang lab ini.

Konsol Google Cloud Project Hub NCC

Konsol Cloud dapat diakses di https://console.cloud.google.com.

Siapkan item berikut di Google Cloud untuk mempermudah konfigurasi Network Connectivity Center:

Di Konsol Google Cloud, pada halaman pemilih project, pilih atau buat project Google Cloud.

Catatan: Jika Anda tidak berencana untuk menyimpan resource yang Anda buat dalam prosedur ini, buat project baru alih-alih memilih project yang ada. Setelah menyelesaikan langkah-langkah ini, Anda dapat menghapus project, yang menghapus semua resource yang terkait dengan project tersebut

Luncurkan Cloud Shell. Codelab ini menggunakan $variables untuk membantu penerapan konfigurasi gcloud di Cloud Shell.

gcloud auth list
gcloud config list project
gcloud config set project [HUB-PROJECT-ID]
projectname=[HUB-PROJECT-ID]
echo $projectname
gcloud config set compute/zone us-central1-a
gcloud config set compute/region us-central1

Peran IAM

NCC memerlukan peran IAM untuk mengakses API tertentu. Pastikan untuk mengonfigurasi pengguna Anda dengan peran IAM NCC sesuai kebutuhan.

Peran/Deskripsi	Izin
`networkconnectivity.editor`- Memungkinkan administrator jaringan mengelola hub dan spoke.	networkconnectivity.hubs.networkconnectivity.spokes.networkconnectivity.gatewaynetworkconnectivity.locations.
`networkconnectivity.HubAdmin`- Memungkinkan akses penuh ke resource hub dan spoke.	networkconnectivity.gatewayAdvertisedRoutes.networkconnectivity.groups. networkconnectivity.hubRouteTables.networkconnectivity.hubRoutes.networkconnectivity.hubs. networkconnectivity.locations. networkconnectivity.operations.* networkconnectivity.spokes.*resourcemanager.projects.getresourcemanager.projects.list
`networkconnectivity.hubViewer` `-` Mengaktifkan akses hanya baca ke resource hub dan spoke.	networkconnectivity.gatewayAdvertisedRoutes.getnetworkconnectivity.gatewayAdvertisedRoutes.listnetworkconnectivity.groups.getnetworkconnectivity.groups.getIamPolicynetworkconnectivity.groups.listnetworkconnectivity.hubRouteTables.getnetworkconnectivity.hubRouteTables.getIamPolicynetworkconnectivity.hubRouteTables.listnetworkconnectivity.hubRoutes.getnetworkconnectivity.hubRoutes.getIamPolicynetworkconnectivity.hubRoutes.listnetworkconnectivity.hubs.getnetworkconnectivity.hubs.getIamPolicynetworkconnectivity.hubs.listnetworkconnectivity.hubs.listSpokesnetworkconnectivity.hubs.queryStatus networkconnectivity.locations.*networkconnectivity.spokes.getnetworkconnectivity.spokes.getIamPolicynetworkconnectivity.spokes.listresourcemanager.projects.getresourcemanager.projects.list

2. Menyiapkan Lingkungan Jaringan

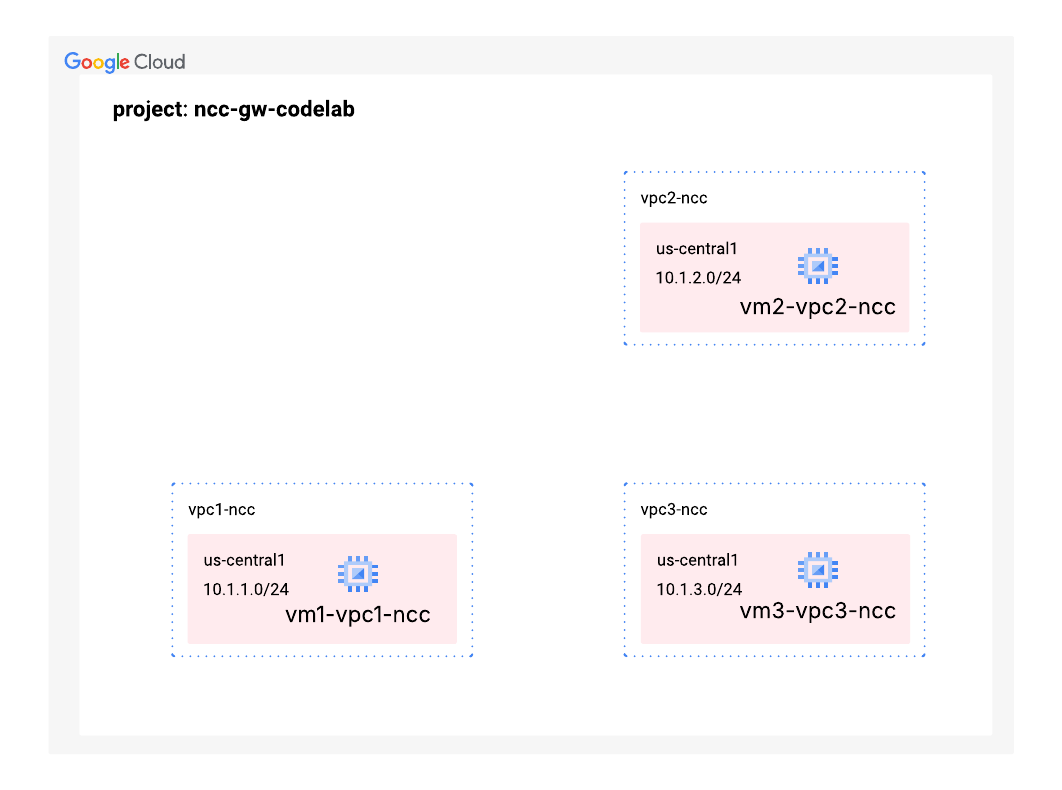

Di bagian ini, kita akan men-deploy jaringan VPC dan aturan firewall dalam satu project. Diagram logis mengilustrasikan lingkungan jaringan yang akan disiapkan pada langkah ini.

Buat VPC dan Subnet

Jaringan VPC berisi subnet tempat Anda akan menginstal VM GCE untuk validasi jalur data

gcloud compute networks create vpc1-ncc --subnet-mode custom
gcloud compute networks create vpc2-ncc --subnet-mode custom
gcloud compute networks create vpc3-ncc --subnet-mode custom

gcloud compute networks subnets create vpc1-ncc-subnet1 \
--network vpc1-ncc \
--range 10.1.1.0/24 \
--region us-central1

gcloud compute networks subnets create vpc2-ncc-subnet1 \
--network vpc2-ncc \
--range 10.1.2.0/24 \
--region us-central1

gcloud compute networks subnets create vpc3-ncc-subnet1 \
--network vpc3-ncc \
--range 10.1.3.0/24 \
--region us-central1

Mengonfigurasi Aturan Firewall VPC

Mengonfigurasi aturan firewall di setiap VPC untuk mengizinkan

SSH
IAP Internal
Rentang 10.0.0.0/8

gcloud compute firewall-rules create ncc1-vpc-internal \
--network vpc1-ncc \
--allow all \
--source-ranges 10.0.0.0/8

gcloud compute firewall-rules create ncc2-vpc-internal \
--network vpc2-ncc \
--allow all \
--source-ranges 10.0.0.0/8

gcloud compute firewall-rules create ncc3-vpc-internal \
--network vpc3-ncc \
--allow all \
--source-ranges 10.0.0.0/8

gcloud compute firewall-rules create ncc1-vpc-iap \
--network vpc1-ncc \
--allow all \
--source-ranges 35.235.240.0/20

gcloud compute firewall-rules create ncc2-vpc-iap \
--network vpc2-ncc \
--allow=tcp:22 \
--source-ranges 35.235.240.0/20

gcloud compute firewall-rules create ncc3-vpc-iap \
--network vpc3-ncc \
--allow=tcp:22  \
--source-ranges 35.235.240.0/20

Mengonfigurasi VM GCE di Setiap VPC

Anda memerlukan akses internet sementara untuk menginstal paket di "vm1-vpc1-ncc".

Buat empat virtual machine, dengan setiap VM ditetapkan ke salah satu VPC yang dibuat sebelumnya.

gcloud compute instances create vm1-vpc1-ncc \
--subnet vpc1-ncc-subnet1 \
--metadata=startup-script='#!/bin/bash
  apt-get update
  apt-get install apache2 -y
  apt-get install tcpdump -y
  service apache2 restart
  echo "
<h3>Web Server: vpc1-vm1</h3>" | tee /var/www/html/index.html'


gcloud compute instances create vm1-vpc2-ncc \
--zone us-central1-a \
--subnet vpc2-ncc-subnet1 \
--no-address \
--metadata=startup-script='#!/bin/bash
  apt-get update
  apt-get install apache2 -y
  apt-get install tcpdump -y
  service apache2 restart
  echo "
<h3>Web Server: vpc2-vm2</h3>" | tee /var/www/html/index.html'

gcloud compute instances create vm1-vpc3-ncc \
--zone us-central1-a \
--subnet vpc3-ncc-subnet1 \
--no-address \
--metadata=startup-script='#!/bin/bash
  apt-get update
  apt-get install apache2 -y
  apt-get install tcpdump -y
  service apache2 restart
  echo "
<h3>Web Server: vpc3-vm3</h3>" | tee /var/www/html/index.html'

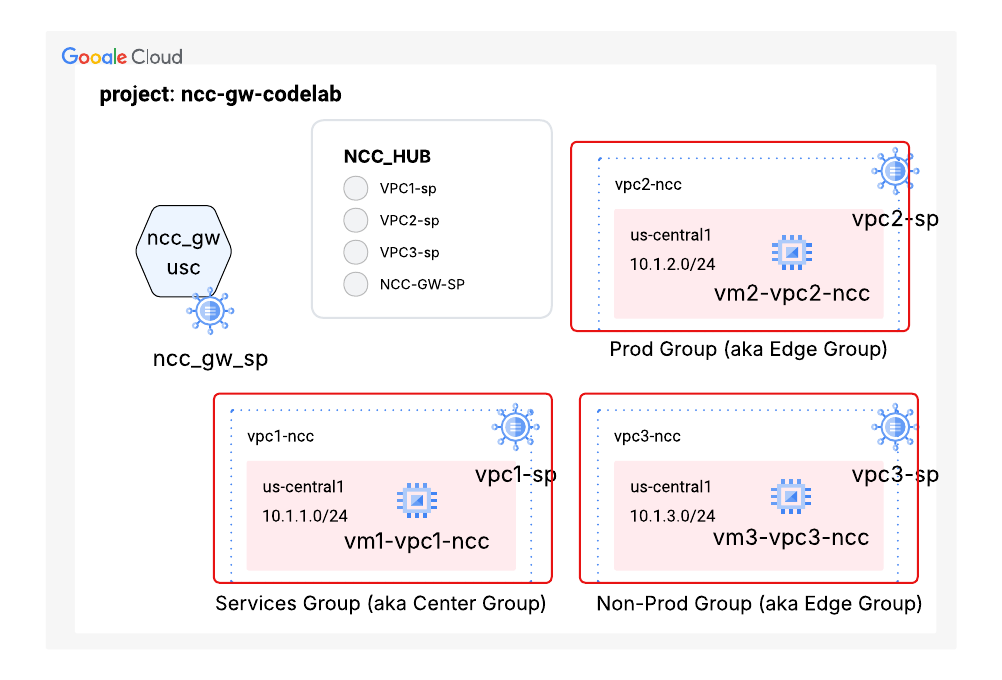

3. Topologi Inspeksi Hybrid NCC

Di bagian ini, kita akan men-deploy Hub Network Connectivity Center untuk Topologi Inspeksi Hybrid. Topologi pemeriksaan hybrid NCC menerapkan kebijakan spoke NCC preset untuk secara khusus mendukung Gateway NCC. Diagram logis mengilustrasikan lingkungan jaringan yang akan disiapkan pada langkah ini.

Hub NCC untuk Inspeksi Spoke Hybrid

Saat membuat Hub NCC, gunakan tanda "-preset-topology=hybrid-inspection" untuk membuat empat grup jenis spoke NCC. Empat jenis juru bicara NCC meliputi:

Groups:gateways	Spoke gateway berfungsi sebagai titik masuk dan keluar regional untuk alur traffic yang memasuki Google Cloud dari infrastruktur lokal atau cloud lainnya. Layanan ini memfasilitasi inspeksi traffic melalui layanan SSE pihak ketiga seperti Palo Alto Networks atau Symantec. Catatan: Ini adalah satu-satunya grup yang dapat berisi spoke NCC Gateway dalam topologi ini
Grup:layanan	Grup ini berfungsi sebagai "hub" untuk resource bersama; spoke dalam grup ini memiliki konektivitas ke semua grup spoke lainnya (prod, non-prod, dan gateway). VPC Layanan Bersama (misalnya, untuk logging, autentikasi, pemantauan, atau alat umum)
Grup:prod	Kasus Penggunaan: Mengalokasikan VPC Aplikasi produksi yang berisi workload penting (VM, cluster GKE).
Grup:non-prod	Resource yang Ditetapkan: VPC Aplikasi Non-Produksi yang digunakan untuk lingkungan pengembangan, pengujian, atau staging.

Mengonfigurasi hub NCC untuk menggunakan topologi preset pemeriksaan hybrid

gcloud beta network-connectivity hubs create cl-hi-hub \ --preset-topology=hybrid-inspection

Contoh output

Create request issued for: [cl-hi-hub]
Waiting for operation [projects/"${projectname}"/locations/global/operations/operation-1759424304217-6402fe4a97da0-5de6
e5a1-2ea2de02] to complete...done.
Created hub [cl-hi-hub].

Gunakan perintah gcloud untuk memverifikasi tabel perutean preset hub NCC:

gcloud network-connectivity hubs describe cl-hi-hub

Contoh output

createTime: '2026-02-18T16:14:45.828597880Z'
exportPsc: false
name: projects/"${projectname}"/locations/global/hubs/cl-hi-hub
policyMode: PRESET
routeTables:
- projects/"${projectname}"/locations/global/hubs/cl-hi-hub/routeTables/gateways
- projects/"${projectname}"/locations/global/hubs/cl-hi-hub/routeTables/non-prod
- projects/"${projectname}"/locations/global/hubs/cl-hi-hub/routeTables/prod
- projects/"${projectname}"/locations/global/hubs/cl-hi-hub/routeTables/services
spokeSummary:
state: ACTIVE
uniqueId: c0fbb826-173b-42dd-a5d2-00c2aa66fed8
updateTime: '2026-04-21T19:13:50.269721594Z'

Spoke NCC dapat ditambahkan ke grup untuk menerapkan kebijakan alur traffic. NCC spoke hanya dapat menjadi bagian dari satu grup. Untuk rilis ini, topologi preset tertentu yang disebut HYBRID-INSPECTION memperkenalkan 4 grup: gateway, prod, non-prod, dan layanan.

Semua resource NCC Gateway (termasuk koneksi hybridnya) adalah bagian dari grup gateway. Spoke dalam grup gateway akan dapat berkomunikasi satu sama lain, dan traffic antara gateway dan grup spoke lainnya memenuhi syarat untuk diperiksa (bergantung pada konfigurasi kebijakan layanan).

Aturan Konektivitas Grup Spoke NCC

Grup Sumber	Dapat Mengakses (Diizinkan)	Tidak Dapat Mengakses (Dibatasi)
Grup Layanan	gateway, prod, non-prod, layanan	Tidak ada
Prod Group	gateway, layanan, spoke produksi	spoke non-prod
Grup non-prod	gateway, layanan, spoke non-prod	spoke produksi
Grup Gateway	gateway, layanan, prod, non-prod	Tidak ada

Gunakan perintah gcloud untuk mencantumkan grup preset di Hub NCC

gcloud network-connectivity hubs groups list --hub cl-hi-hub  --project "${projectname}"

Contoh output

NAME      HUB        DESCRIPTION
gateways  cl-hi-hub
non-prod  cl-hi-hub
prod      cl-hi-hub
services  cl-hi-hub

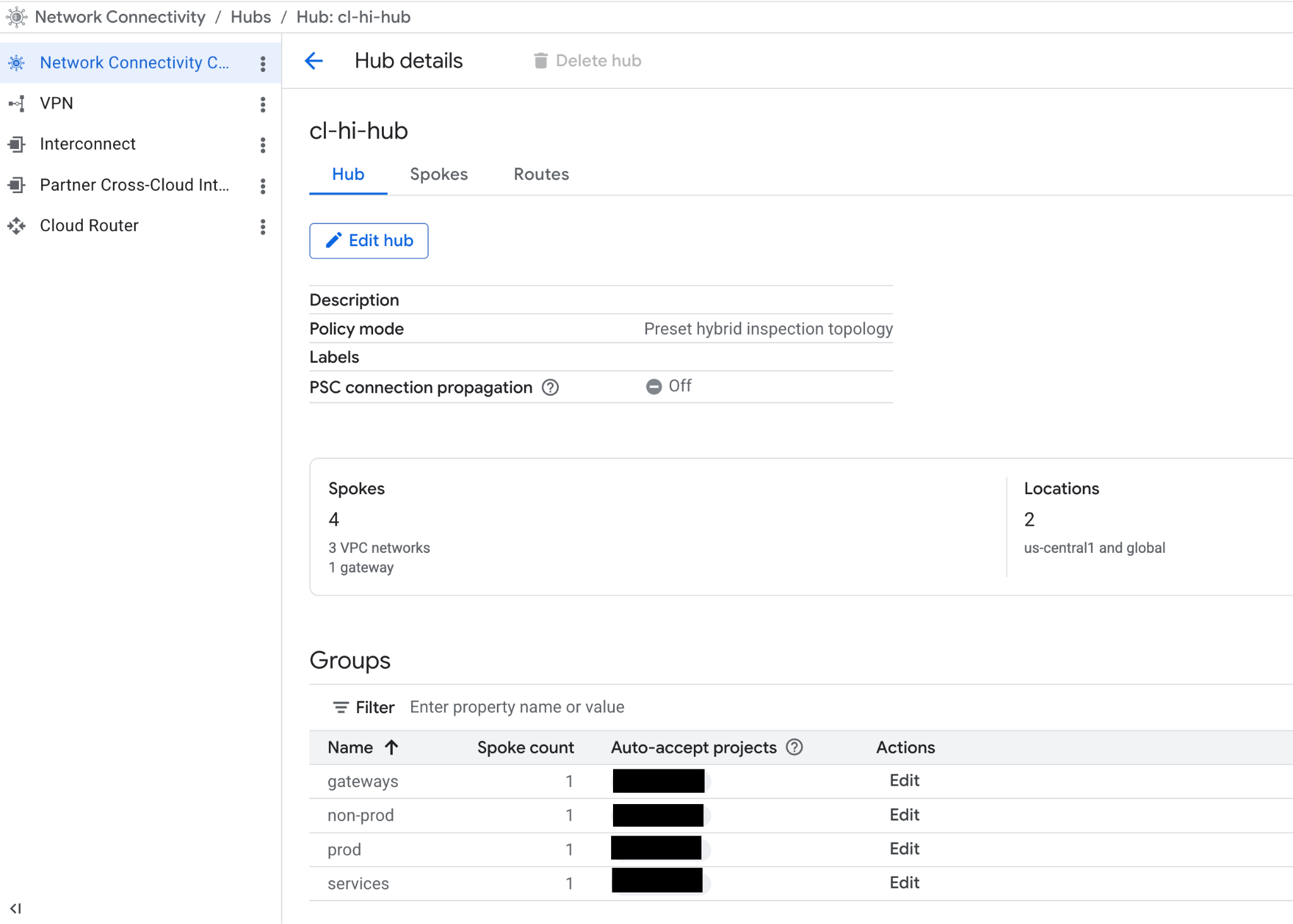

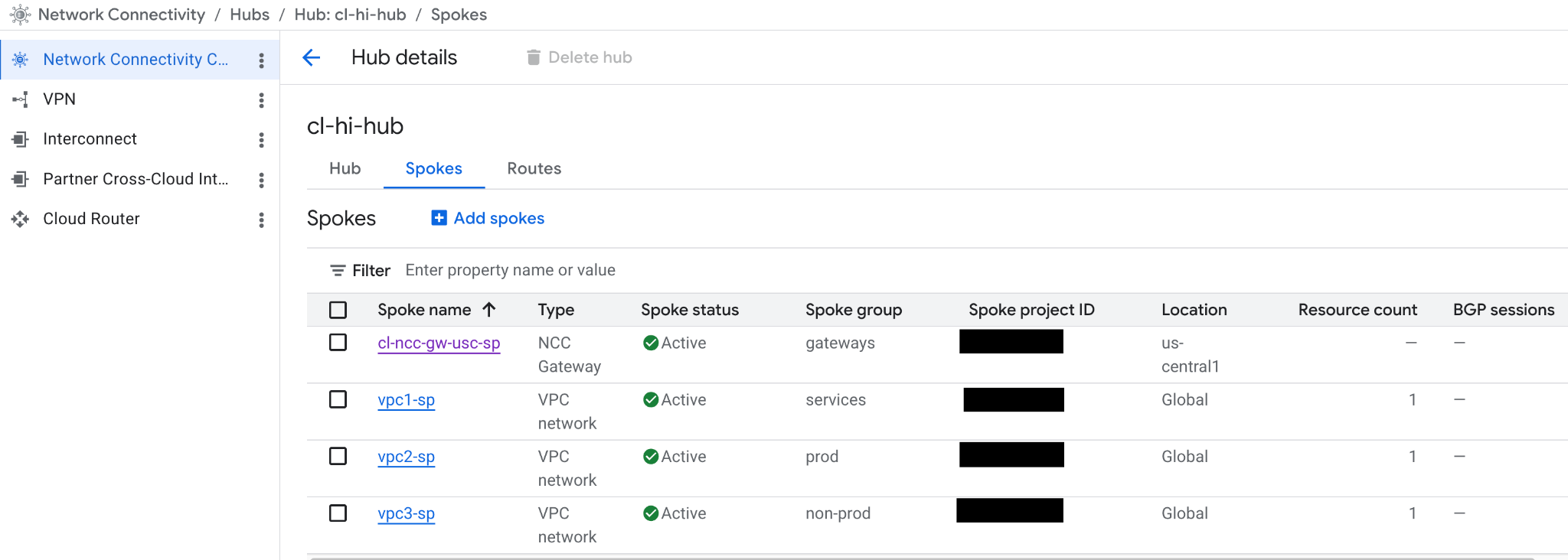

Di konsol web, buka network connectivity > Network Connectivity Center > pilih "cl-hi-hub" untuk melihat konfigurasi hub NCC

Workload VPC2 sebagai spoke dalam grup NCC:prod

Gunakan perintah gcloud untuk mengonfigurasi VPC3 workload sebagai spoke (workload) dan tetapkan spoke ke group:prod

gcloud network-connectivity spokes linked-vpc-network create vpc2-sp \
--hub=cl-hi-hub \
--description=codelab-vpc2-ncc-spoke \
--vpc-network=vpc2-ncc \
--global \
--group=prod

Contoh Output

Create request issued for: [vpc2-sp]
Waiting for operation [projects/"${projectname}"/locations/global/operations/operation-1776966793852-650245286757a-766d806c-1bc4fabe] to complete...done.
Created spoke [vpc2-sp].
createTime: '2026-04-23T17:53:14.083783233Z'
description: codelab-vpc2-ncc-spoke
etag: '2'
group: projects/"${projectname}"/locations/global/hubs/cl-hi-hub/groups/prod
hub: projects/"${projectname}"/locations/global/hubs/cl-hi-hub
linkedVpcNetwork:
  uri: https://www.googleapis.com/compute/v1/projects/"${projectname}"/global/networks/vpc-ncc2
name: projects/"${projectname}"/locations/global/spokes/vpc2-sp
spokeType: VPC_NETWORK
state: ACTIVE
uniqueId: 92972784-e4ed-47e5-be22-08a516a39b0c
updateTime: '2026-04-23T17:53:55.029481722Z'

Gunakan perintah gcloud untuk melihat awalan dalam tabel rute "prod" hub NCC.

gcloud network-connectivity hubs route-tables routes list --hub=cl-hi-hub --route_table=prod

Contoh Output

IP_CIDR_RANGE: 10.1.2.0/24
PRIORITY:
LOCATION: us-central1
STATE: ACTIVE
TYPE: VPC_PRIMARY_SUBNET
SITE_TO_SITE: N/A
NEXT_HOP: vpc2-ncc
HUB: cl-hi-hub
ROUTE_TABLE: prod

Konfigurasi VPC3 workload sebagai spoke dalam grup NCC:non-prod

Gunakan perintah gcloud untuk mengonfigurasi VPC3 workload sebagai spoke (workload) dan tetapkan spoke ke group:non-prod

gcloud network-connectivity spokes linked-vpc-network create vpc3-sp \
--hub=cl-hi-hub \
--description=codelab-vpc3-ncc-spoke \
--vpc-network=vpc3-ncc \
--global \
--group=non-prod

Contoh Output

Create request issued for: [vpc3-sp]
Waiting for operation [projects/cloudnet-demo/locations/global/operations/operation-1778757016454-651c5241b83fe-18b62f78-02d70f9a] to complete...done.
Created spoke [vpc3-sp].
createTime: '2026-05-14T11:10:16.758117151Z'
description: codelab-vpc3-ncc-spoke
etag: '2'
group: projects/cloudnet-demo/locations/global/hubs/cl-hi-hub/groups/non-prod
hub: projects/cloudnet-demo/locations/global/hubs/cl-hi-hub
linkedVpcNetwork:
  uri: https://www.googleapis.com/compute/v1/projects/cloudnet-demo/global/networks/vpc3-ncc
name: projects/cloudnet-demo/locations/global/spokes/vpc3-sp
spokeType: VPC_NETWORK
state: ACTIVE
uniqueId: efe8cfed-d77f-4636-aaae-898e73897b49
updateTime: '2026-05-14T11:10:52.880508489Z'

Gunakan perintah gcloud untuk melihat awalan dalam tabel rute "prod" hub NCC.

gcloud network-connectivity hubs route-tables routes list --hub=cl-hi-hub --route_table=prod

Contoh Output

IP_CIDR_RANGE: 10.1.2.0/24
PRIORITY:
LOCATION: us-central1
STATE: ACTIVE
TYPE: VPC_PRIMARY_SUBNET
SITE_TO_SITE: N/A
NEXT_HOP: vpc2-ncc
HUB: cl-hi-hub
ROUTE_TABLE: prod

Konfigurasi VPC1 workload sebagai spoke dalam grup NCC:services

Gunakan perintah gcloud untuk mengonfigurasi VPC1 workload sebagai spoke (workload) dan tetapkan spoke ke group:services

gcloud network-connectivity spokes linked-vpc-network create vpc1-sp \
--hub=cl-hi-hub \
--description=codelab-vpc1-ncc-spoke \
--vpc-network=vpc1-ncc \
--global \
--group=services

Contoh Output

Create request issued for: [vpc1-sp]
Waiting for operation [projects/cloudnet-demo/locations/global/operations/operation-1778758397065-651c57665f795-1af6d94f-942c9ebd] to complete...done.
Created spoke [vpc1-sp].
createTime: '2026-05-14T11:33:17.359361160Z'
description: codelab-vpc1-ncc-spoke
etag: '2'
group: projects/cloudnet-demo/locations/global/hubs/cl-hi-hub/groups/services
hub: projects/cloudnet-demo/locations/global/hubs/cl-hi-hub
linkedVpcNetwork:
  uri: https://www.googleapis.com/compute/v1/projects/cloudnet-demo/global/networks/vpc1-ncc
name: projects/cloudnet-demo/locations/global/spokes/vpc1-sp
spokeType: VPC_NETWORK
state: ACTIVE
uniqueId: 82b29a2b-50cb-4557-8b12-3345f5a36ad6
updateTime: '2026-05-14T11:33:55.914406863Z'

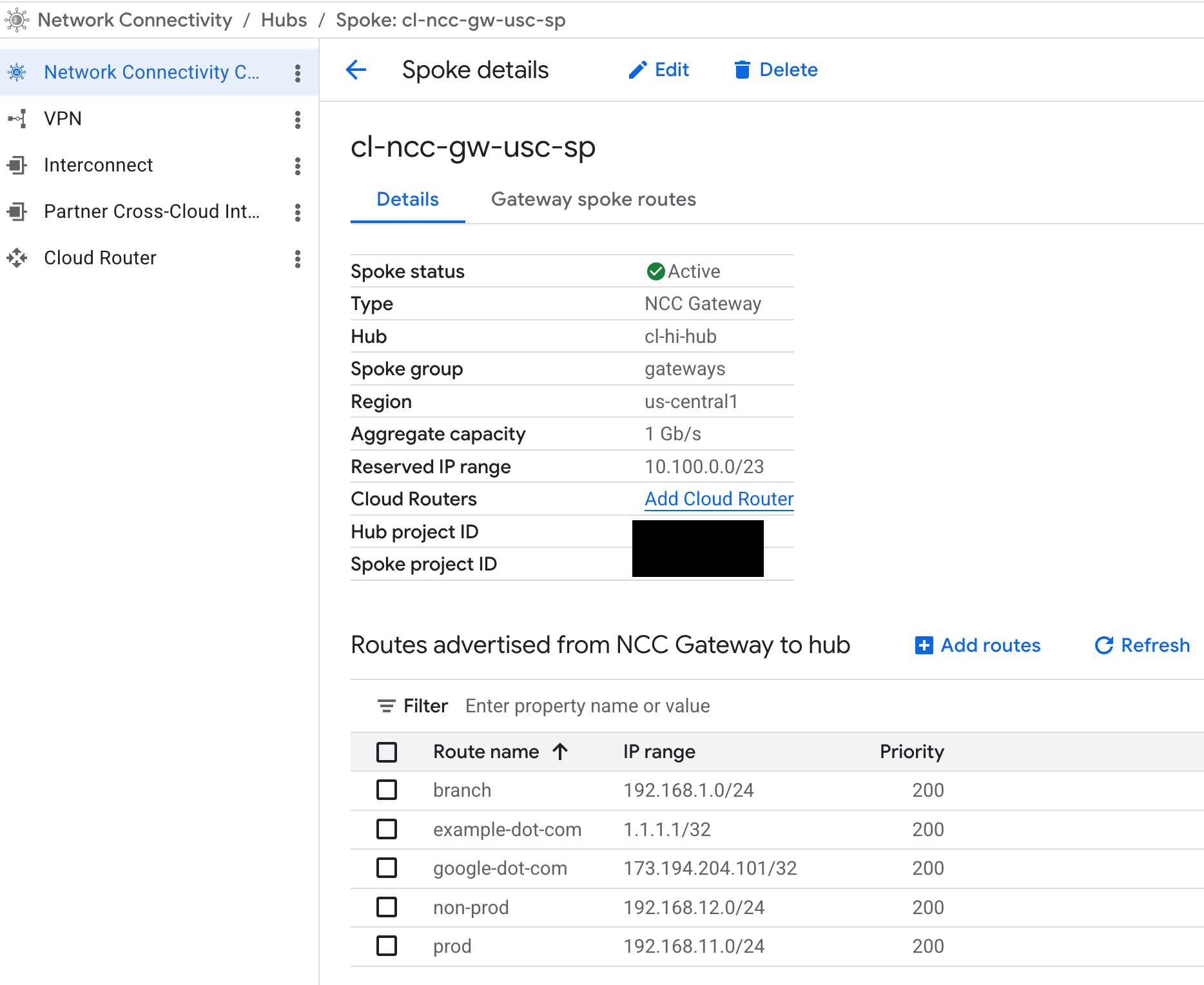

Mengonfigurasi spoke Gateway NCC untuk gateway SSE di us-central1

Gunakan perintah gcloud untuk membuat spoke NCC Gateway di us-central1:

gcloud beta network-connectivity spokes gateways create cl-ncc-gw-usc-sp \
--region=us-central1 \
--hub=cl-hi-hub \
--capacity=1g \
--ip-range-reservations=10.100.0.0/23 \
--group=gateways

Contoh Output

Create request issued for: [cl-ncc-gw-usc-sp]
Waiting for operation [projects/cloudnet-demo/locations/us-central1/operations/operation-1778758907555-651c594d36fc5-783a8d5d-8d3e341b] to complete...done.
Created spoke [cl-ncc-gw-usc-sp].
createTime: '2026-05-14T11:41:48.066042872Z'
etag: '2'
gateway:
  capacity: CAPACITY_1_GBPS
  ipRangeReservations:
  - ipRange: 10.100.0.0/23
group: projects/cloudnet-demo/locations/global/hubs/cl-hi-hub/groups/gateways
hub: projects/cloudnet-demo/locations/global/hubs/cl-hi-hub
name: projects/cloudnet-demo/locations/us-central1/spokes/cl-ncc-gw-usc-sp
spokeType: GATEWAY
state: ACTIVE
uniqueId: ffe8e2b7-c864-4279-9d21-ca72d87083fe
updateTime: '2026-05-14T11:44:08.787947523Z'

Gunakan perintah gcloud untuk mencantumkan spoke NCC:

gcloud network-connectivity spokes list

Contoh Output

NAME: vpc2-sp
LOCATION: global
HUB: cl-hi-hub
GROUP: prod
TYPE: VPC network
RESOURCE COUNT: 1
DATA TRANSFER: N/A
DESCRIPTION: codelab-vpc2-ncc-spoke

NAME: vpc3-sp
LOCATION: global
HUB: cl-hi-hub
GROUP: non-prod
TYPE: VPC network
RESOURCE COUNT: 1
DATA TRANSFER: N/A
DESCRIPTION: codelab-vpc3-ncc-spoke

NAME: vpc1-sp
LOCATION: global
HUB: cl-hi-hub
GROUP: services
TYPE: VPC network
RESOURCE COUNT: 1
DATA TRANSFER: N/A
DESCRIPTION: codelab-vpc1-ncc-spoke

NAME: cl-ncc-gw-usc-sp
LOCATION: us-central1
HUB: cl-hi-hub
GROUP: gateways
TYPE:
RESOURCE COUNT: 1
DATA TRANSFER: Off
DESCRIPTION:

Periksa spoke NCC yang dikonfigurasi di hub NCC "cl-hi-hub":

Mengiklankan awalan IP dari Gateway NCC ke Hub NCC

Konfigurasi Gateway NCC untuk mengumumkan imbuhan tertentu ke tabel rute hub NCC.

gcloud beta network-connectivity spokes gateways advertised-routes create example-dot-com \
--ip-range=1.1.1.1/32 \
--priority=200 \
--advertise-to-hub \
--region=us-central1 \
--spoke=cl-ncc-gw-usc-sp


gcloud beta network-connectivity spokes gateways advertised-routes create google-dot-com \
--ip-range=173.194.204.101/32 \
--priority=200 \
--advertise-to-hub \
--region=us-central1 \
--spoke=cl-ncc-gw-usc-sp


gcloud beta network-connectivity spokes gateways advertised-routes create branch \
--ip-range=192.168.1.0/24 \
--priority=200 \
--advertise-to-hub \
--region=us-central1 \
--spoke=cl-ncc-gw-usc-sp


gcloud beta network-connectivity spokes gateways advertised-routes create prod \
--ip-range=192.168.11.0/24 \
--priority=200 \
--advertise-to-hub \
--region=us-central1 \
--spoke=cl-ncc-gw-usc-sp

gcloud beta network-connectivity spokes gateways advertised-routes create non-prod \
--ip-range=192.168.12.0/24 \
--priority=200 \
--advertise-to-hub \
--region=us-central1 \
--spoke=cl-ncc-gw-usc-sp

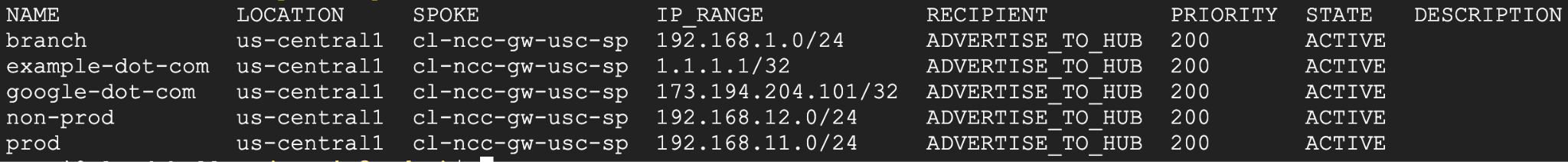

Gunakan perintah gcloud untuk mencantumkan rute yang diiklankan yang berasal dari spoke gateway

gcloud beta network-connectivity spokes gateways advertised-routes list --region=us-central1

Contoh output

Periksa rute yang diiklankan spoke NCC Gateway

Di konsol web, buka Network Connectivity > Network Connectivity Center > Pilih tab "Spokes": klik "cl-ncc-gw-usc-sp".

4. Koneksi Hybrid Cloud Interconnect

Pada saat penulisan, NCC Gateway hanya mendukung Google Cloud Interconnect. Gateway NCC menggunakan VPC global dan Cloud Router di project tenant Google untuk menghentikan sesi peering BGP dan lampiran VLAN.

Meskipun diagram menunjukkan sepasang Cloud Interconnect dan lampiran VLAN yang terhubung secara logis ke Gateway NCC, Cloud Router di VPC global tenant yang dikelola Google adalah komponen pokok yang menghentikan lampiran VLAN. Di bagian ini, Anda akan mengonfigurasi Cloud Router yang terkait dengan NCC Gateway untuk mengelola sesi BGP untuk konektivitas lokal.

NCC Gateway specific Cloud Router di us-central1

Gunakan perintah gcloud untuk mengonfigurasi Cloud Router secara khusus untuk Gateway NCC.

gcloud beta compute routers create ncc-gw-usc1-cr \
--ncc-gateway=https://networkconnectivity.googleapis.com/v1/projects/"${projectid}"/locations/us-central1/spokes/cl-ncc-gw-usc-sp \
--asn=64666 \
--advertisement-mode=CUSTOM \
--set-advertisement-ranges=10.100.2.0/23 \
--region=us-central1

Contoh output

Creating router [ncc-gw-usc1-cr]...done.
NAME            REGION       NCC_GATEWAY
ncc-gw-usc1-cr  us-central1  cl-ncc-gw-usc-sp

NCC_GW_NAME: URI lengkap spoke Gateway NCC. Format URI mengikuti pola ini: https://networkconnectivity.googleapis.com/v1/projects/"${projectid}"/locations/REGION/spokes/GATEWAY_SPOKE_NAME
ADVERTISED_IP_RANGES: Rentang IP yang akan diiklankan ke jaringan lokal untuk menarik traffic ke Google Cloud.

Gunakan perintah gcloud ini untuk mencantumkan router yang baru saja dibuat

gcloud compute routers list --filter="region:(us-central1)"

Perhatikan bahwa Cloud Router tidak dikaitkan dengan VPC

NAME                      REGION       NETWORK
ncc-gw-usc1-cr            us-central1  N/A

Buat lampiran VLAN dari Dedicated Interconnect yang ada yang akan digunakan sebagai antarmuka di Cloud Router. Contoh konfigurasi di bawah menggunakan alamat IP link-local sebagai rentang subnet kandidat. Alamat host tertentu dari rentang ini akan digunakan untuk mengonfigurasi peering BGP.

gcloud compute interconnects attachments dedicated create vl2029-ead1 \
--region=us-central1 \
--interconnect=projects/some-interconnect-project/global/interconnects/interconnect-lab-sea26-zone1 \
--router=ncc-gw-usc1-cr \
--vlan=2024 \
--bandwidth=500m \
--mtu=1440 \
--candidate-subnets=169.254.222.216/29

Created [https://www.googleapis.com/compute/v1/projects/"${projectname}"/regions/us-central1/interconnectAttachments/vl2029-ead1].

gcloud compute interconnects attachments dedicated create vl3029-ead2 \
--region=us-central1 \
--interconnect=projects/some-interconnect-project/global/interconnects/interconnect-lab-sea26-zone2 \
--router=ncc-gw-usc1-cr  \
--vlan=3026 \
--bandwidth=500m \
--mtu=1440 \
--candidate-subnets=169.254.220.184/29

Created [https://www.googleapis.com/compute/v1/projects/"${projectname}"/regions/us-central1/interconnectAttachments/vl3029-ead2].

Konfigurasi NCC Gateway Cloud Router di us-central1 dengan antarmuka

Gunakan perintah gcloud untuk mengaitkan lampiran VLAN yang dibuat di us-central ke NCC Gateway Cloud Router.

gcloud compute routers add-interface ncc-gw-usc1-cr \
--region=us-central1 \
--interface-name=if-vl2029-ead1 \
--interconnect-attachment=vl2029-ead1

Output:

Updated [https://www.googleapis.com/compute/v1/projects/cloudnet-demo/regions/us-central1/routers/ncc-gw-usc1-cr].

Konfigurasi peer BGP untuk lampiran VLAN yang dibuat di atas.

Gunakan perintah gcloud di bawah untuk mengaktifkan peering BGP di antarmuka Cloud Router.

gcloud compute routers add-bgp-peer ncc-gw-usc1-cr \
--region=us-central1 \
--peer-name=bgp-vl2029-ead1 \
--interface=if-vl2029-ead1 \
--peer-asn=65112 \
--advertisement-mode=DEFAULT

Output:

Creating peer [bgp-vl2029-ead1] in router [ncc-gw-usc1-cr]...done.

Konfigurasi NCC Gateway Cloud Router di us-central1 dengan antarmuka lampiran VLAN kedua.

Gunakan perintah gcloud untuk menambahkan lampiran VLAN kedua sebagai antarmuka ke Cloud Router NCC Gateway

gcloud compute routers add-interface ncc-gw-usc1-cr \
--region=us-central1 \
--interface-name=if-vl3029-ead2 \
--interconnect-attachment=vl3029-ead2

Output:

Updated [https://www.googleapis.com/compute/v1/projects/cloudnet-demo/regions/us-central1/routers/ncc-gw-usc1-cr]

Gunakan perintah gcloud di bawah untuk mengaktifkan peering BGP di antarmuka Cloud Router.

gcloud compute routers add-bgp-peer ncc-gw-usc1-cr \
--region=us-central1 \
--peer-name=bgp-vl3029-ead2 \
--interface=if-vl3029-ead2 \
--peer-asn=65112 \
--advertisement-mode=DEFAULT

Memverifikasi Status Peering BGP dengan speaker BGP lokal

Gunakan perintah gcloud untuk memverifikasi status peer BGP dengan router lokal dan untuk melihat rute yang dikirim NCC Gateway Cloud Router ke jaringan lokal.

gcloud compute routers get-status ncc-gw-usc1-cr \
--region=us-central1

--format="yaml(result.bgpPeerStatus)"

Output:

Pastikan status BGP adalah "Established".

result:
  bgpPeerStatus:
  - advertisedRoutes:
    - destRange: 10.100.2.0/23
      kind: compute#route
      nextHopIp: 169.254.111.217
      nextHopOrigin: INCOMPLETE
      priority: 100
      routeType: BGP
    enableIpv4: true
    enableIpv6: false
    ipAddress: 169.254.111.217
    md5AuthEnabled: false
    name: bgp-vl2029-ead1
    numLearnedRoutes: 2
    peerIpAddress: 169.254.111.218
    state: Established
    status: UP
    uptime: 6 minutes, 27 seconds
    uptimeSeconds: '387'
  - advertisedRoutes:
    - destRange: 10.100.2.0/23
      kind: compute#route
      nextHopIp: 169.254.112.217
      nextHopOrigin: INCOMPLETE
      priority: 100
      routeType: BGP
    enableIpv4: true
    enableIpv6: false
    ipAddress: 169.254.112.217
    md5AuthEnabled: false
    name: bgp-vl3029-ead2
    numLearnedRoutes: 1
    peerIpAddress: 169.254.112.218
    state: Established
    status: UP
    uptime: 1 minutes, 35 seconds
    uptimeSeconds: '95'

Gunakan perintah gcloud untuk melihat rute yang diterima NCC Gateway Cloud Router dari jaringan lokal:

gcloud compute routers get-status ncc-gw-usc1-cr \
--region=us-central1 \
--format="yaml(result.bestRoutes)"

Output:

result:
  bestRoutes:
  - asPaths:
    - asLists:
      - 65112
      pathSegmentType: AS_SEQUENCE
    creationTimestamp: '2026-05-14T10:02:44.265-07:00'
    destRange: 172.16.0.0/16
    kind: compute#route
    nextHopInterRegionCost: 0
    nextHopIp: 169.254.111.218
    nextHopMed: 0
    nextHopOrigin: IGP
    priority: 65536
    routeType: BGP
  - asPaths:
    - asLists:
      - 65112
      pathSegmentType: AS_SEQUENCE
    creationTimestamp: '2026-05-14T09:54:04.340-07:00'
    destRange: 3.3.3.0/24
    kind: compute#route
    nextHopInterRegionCost: 0
    nextHopIp: 169.254.111.218
    nextHopMed: 0
    nextHopOrigin: IGP
    priority: 65536
    routeType: BGP
  - asPaths:
    - asLists:
      - 65112
      pathSegmentType: AS_SEQUENCE
    creationTimestamp: '2026-05-14T09:58:56.189-07:00'
    destRange: 4.4.4.0/24
    kind: compute#route
    nextHopInterRegionCost: 0
    nextHopIp: 169.254.112.218
    nextHopMed: 0
    nextHopOrigin: IGP
    priority: 65536
    routeType: BGP

Memberitahukan awalan kustom GCP ke On Prem, karena rute subnet otomatis diberitahukan. Anda memiliki opsi untuk mengiklankan rute "ringkasan" untuk awalan kustom Anda.

cloud compute routers update ncc-gw-usc1-cr \
    --project=cloudnet-demo \
    --region=us-central1 \
    --advertisement-mode custom \
    --set-advertisement-groups=all_subnets \
    --set-advertisement-ranges="10.1.0.0/16"

Output:

Updating router [ncc-gw-usc1-cr]...done.

5. Mengintegrasikan SSE Pihak Ketiga dengan Gateway NCC

Secure Access Connect adalah fitur yang memungkinkan Anda menghubungkan produk Security Service Edge (SSE) pihak ketiga ke Gateway NCC untuk mengamankan traffic masuk dan keluar. Fungsi utamanya adalah untuk membuat link antara GCP dan penyedia SSE pihak ketiga.

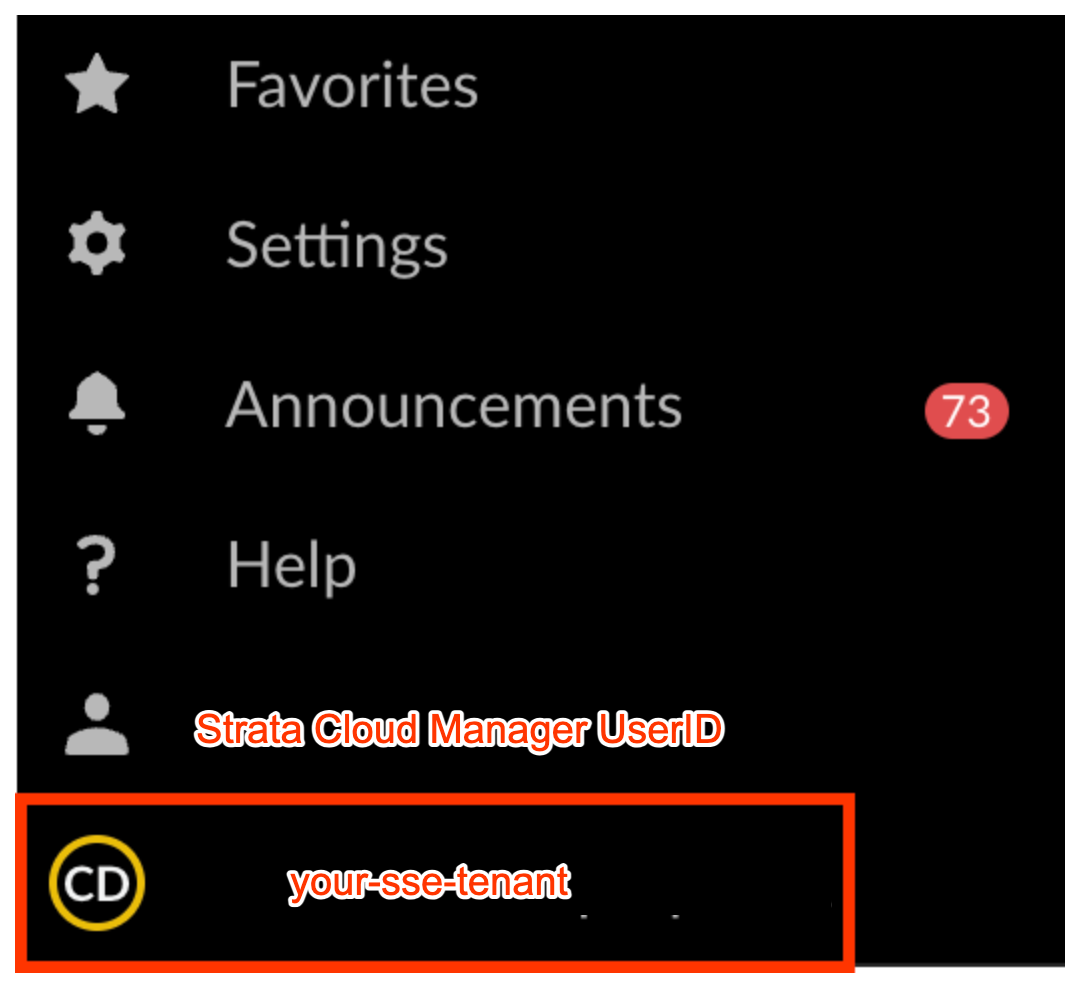

Di bagian ini, Anda akan login ke Strata Cloud Manager untuk mengaktifkan dan mengonfigurasi layanan proxy SSE di NCC Gateway.

Layanan ini terdiri dari dua resource utama:

Secure Access Connect Realm: Resource global yang menautkan project Google Cloud Anda ke layanan SSE. Kebijakan ini menetapkan ruang kebijakan keamanan bersama untuk sekelompok VPC atau pengguna, yang mengekspos ke penyedia SSE gateway mana yang harus diatur oleh serangkaian kebijakan keamanan yang sama.
Secure Access Connect Attachment: Resource logis regional yang secara fisik memungkinkan NCC Gateway memproses traffic dengan layanan SSE. Objek ini menyimpan metadata yang diperlukan untuk membangun kepercayaan dan konektivitas dengan stack SSE partner

Membuat realm Secure Access Connect

gcloud beta network-security secure-access-connect realms create codelab-sac-realm \
--security-service=prisma-access

Mengidentifikasi kunci penyambungan

Untuk mengaitkan realm Secure Access Connect dengan Prisma Access, Anda memerlukan kunci penyambungan. String alfanumerik ini akan digunakan untuk mengonfigurasi dan menyediakan gateway SSE melalui portal web Strata Cloud Manager.

gcloud beta network-security secure-access-connect realms describe codelab-sac-realm

createTime: '2026-04-21T13:48:53.760262401Z'
name: projects/"${projectname}"/locations/global/sacRealms/codelab-cden
pairingKey:
  expireTime: '2026-04-28T13:48:51.107221733Z'
  key: 2a52a7e2-7c95-4dc7-9155-c3234976fad4
securityService: PALO_ALTO_PRISMA_ACCESS
state: PENDING_PARTNER_ATTACHMENT
updateTime: '2026-04-21T13:48:55.874553834Z'

Buat Partner Realm dengan Managed Cloud WAN di Prisma Access

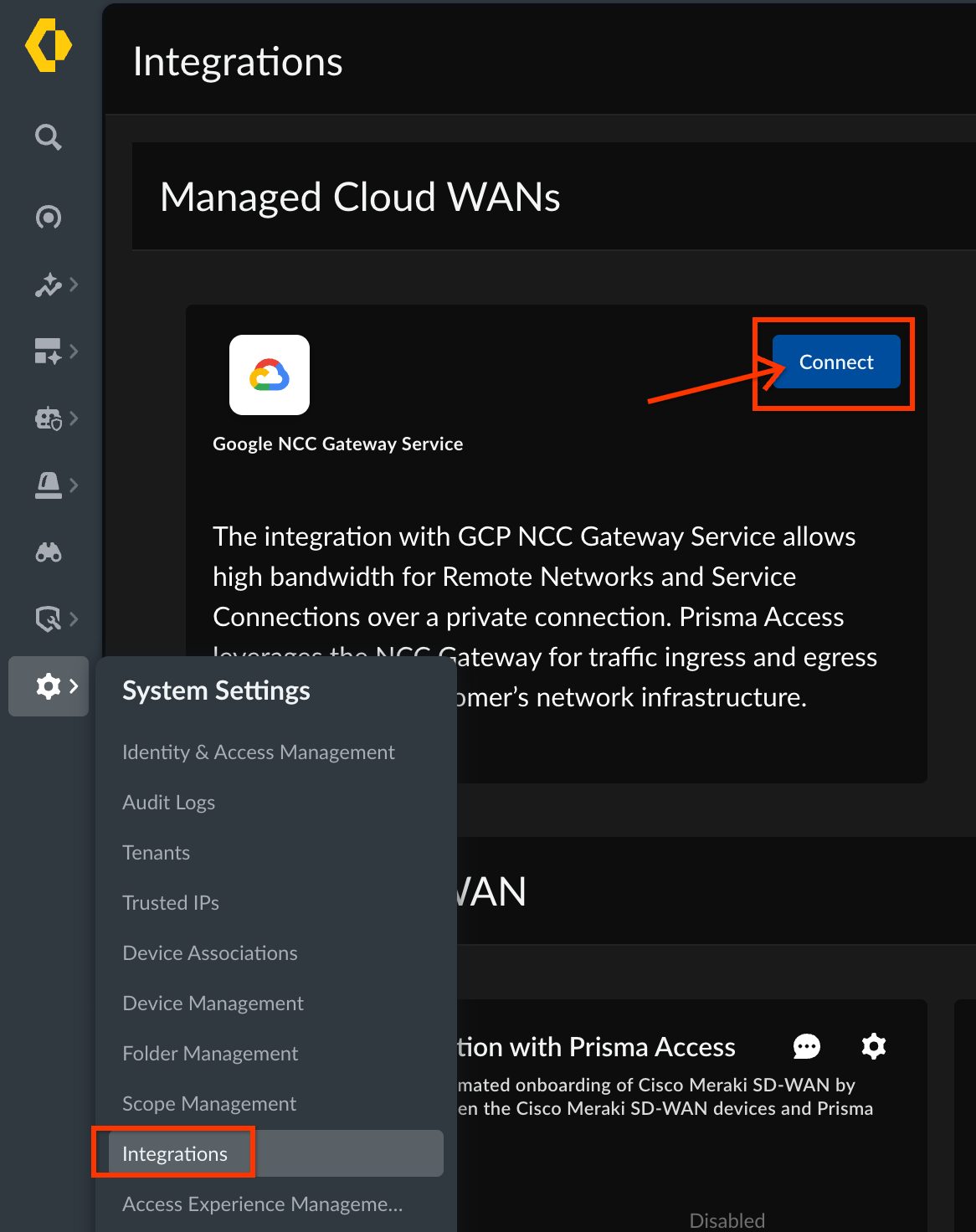

Untuk menghubungkan realm SAC ke tenant partner, buka

System Settings -> Integrations -> Managed Cloud WANs dan

Klik "Hubungkan"

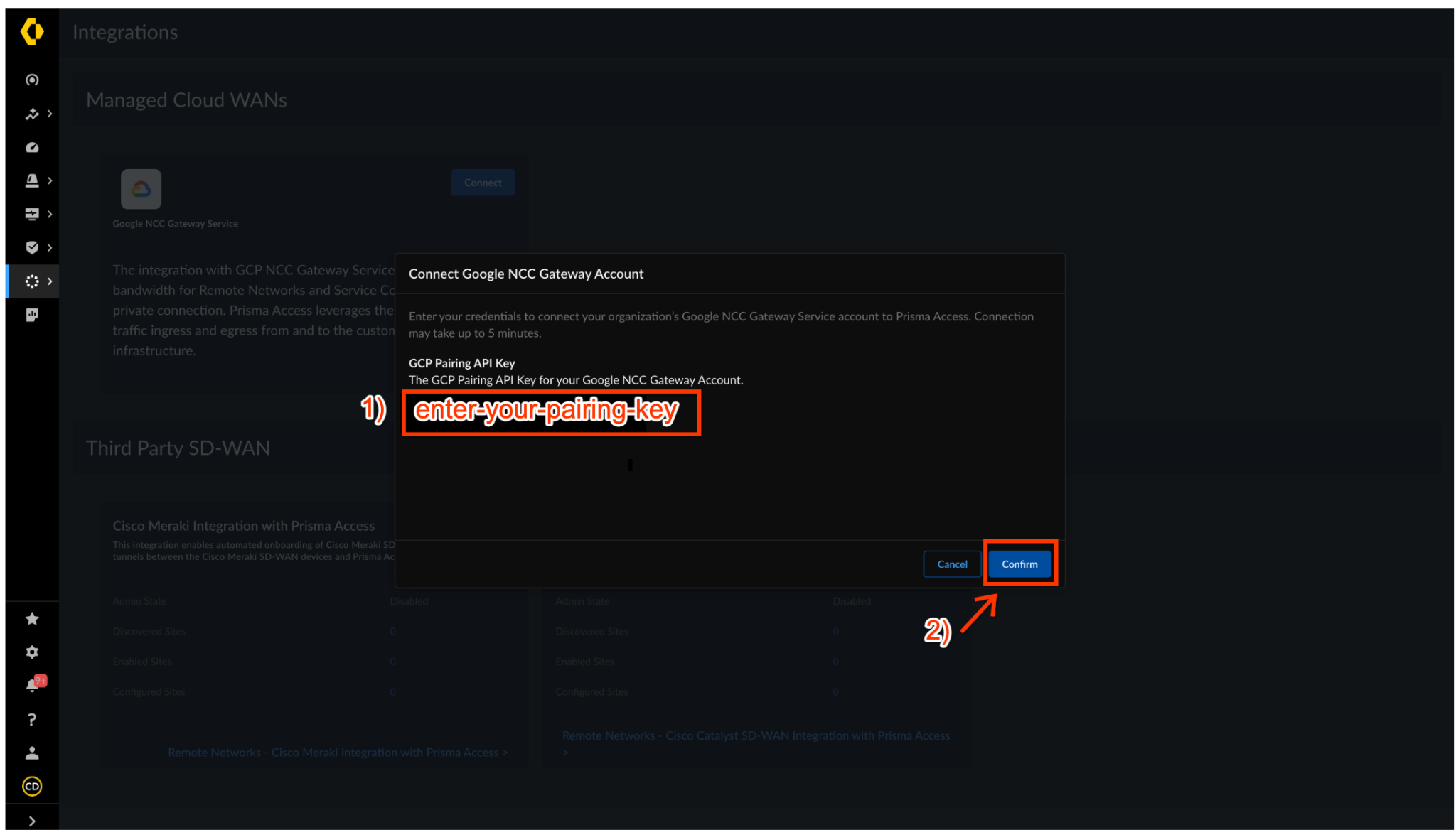

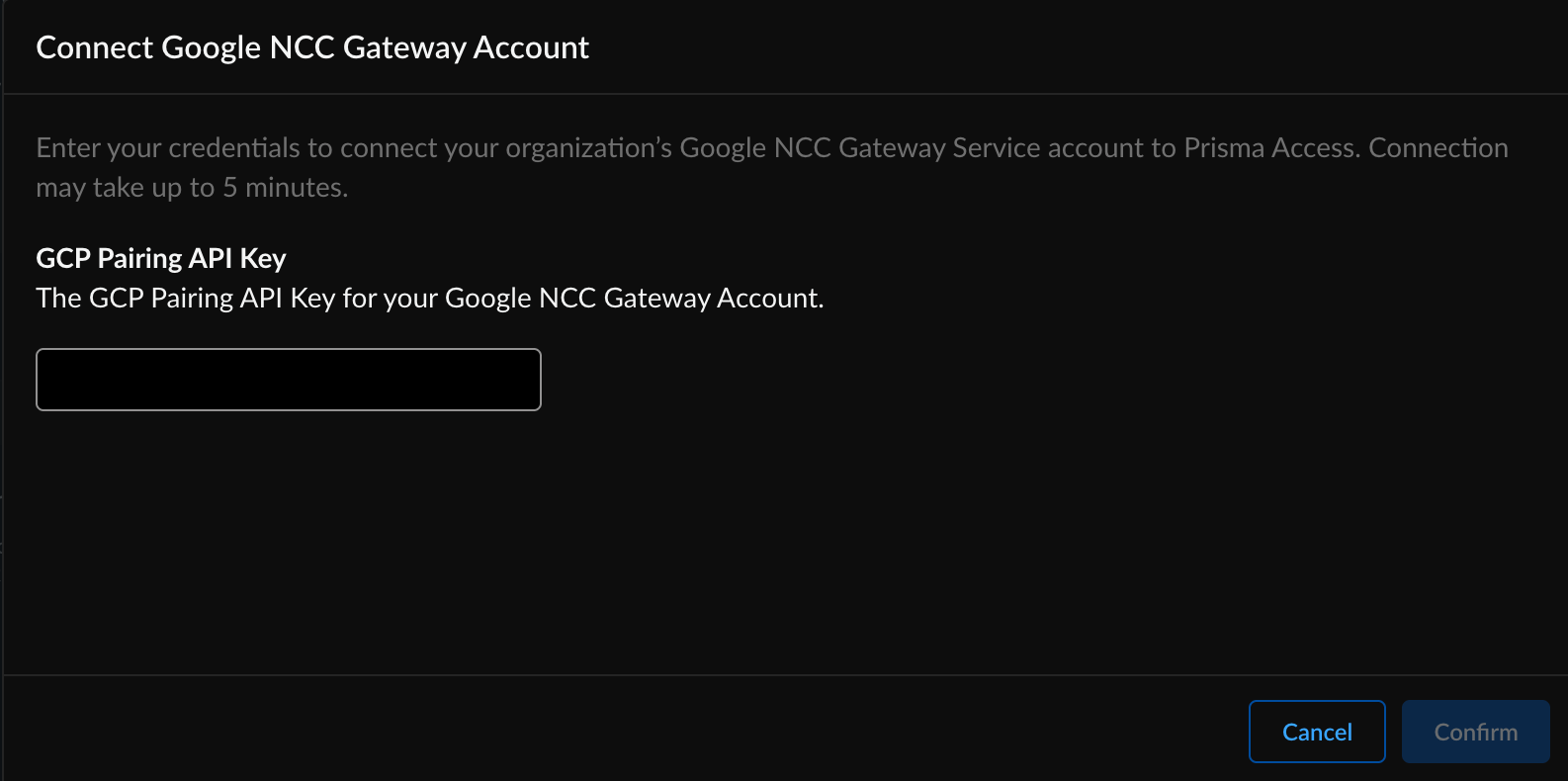

Masukkan kunci penyambungan realm SAC di kotak dialog "Connect Google NCC Gateway Account". Klik "Konfirmasi" untuk mulai membuat realm.

Diperlukan waktu beberapa menit agar status NCC Gateway diperbarui menjadi "Terhubung".

Di GCP Cloud Shell, gunakan perintah gcloud untuk menemukan kunci penyambungan yang terkait dengan realm SAC.

gcloud beta network-security secure-access-connect realms describe codelab-sac-realm

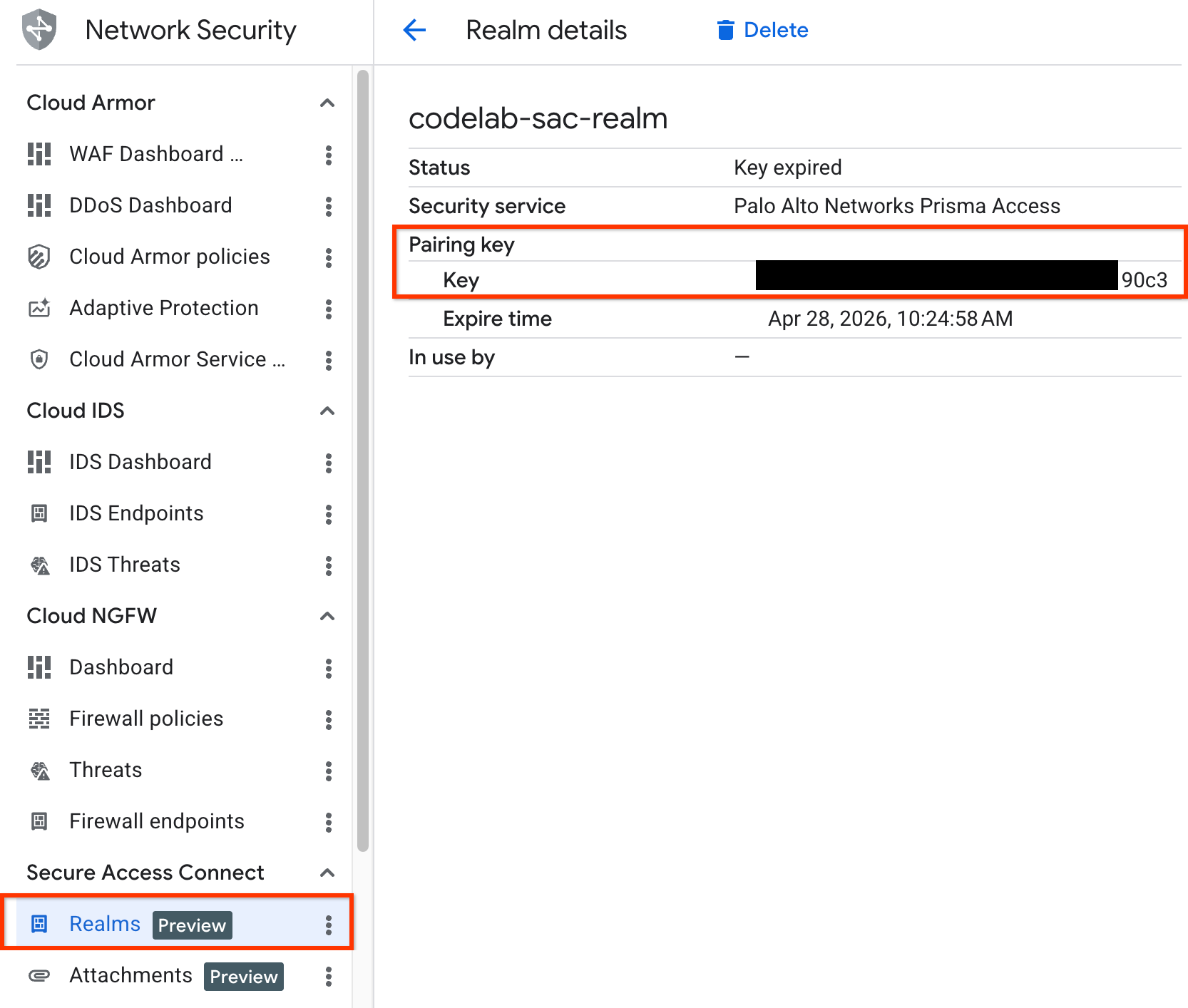

Anda juga dapat melihat kunci penyambungan di konsol GCP

Tambahkan cluster SSE Gateway NCC sebagai koneksi Cloud WAN terkelola dengan membuka

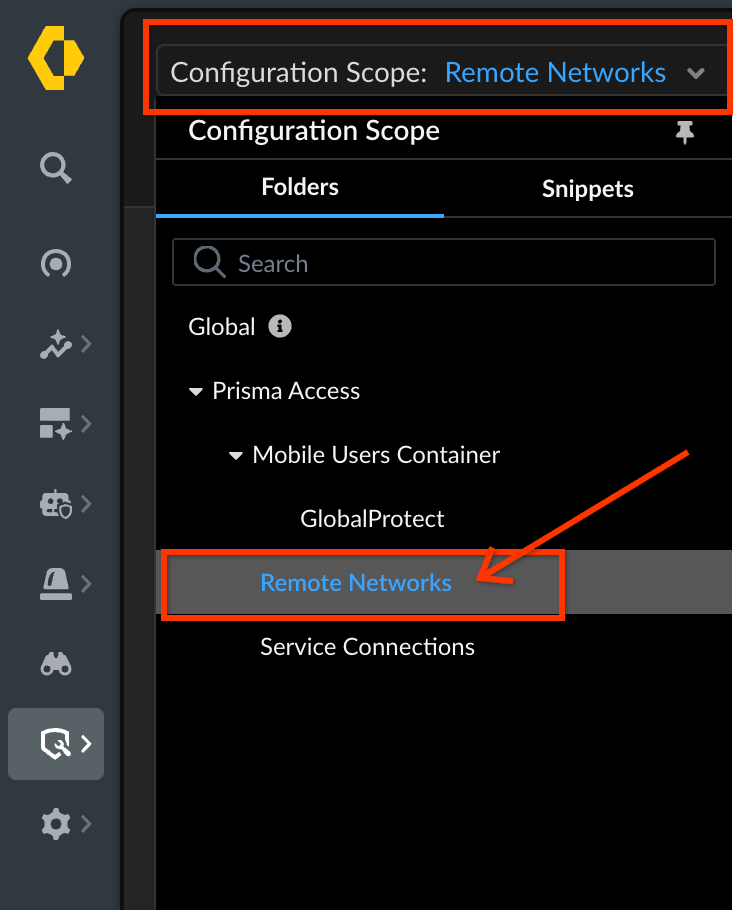

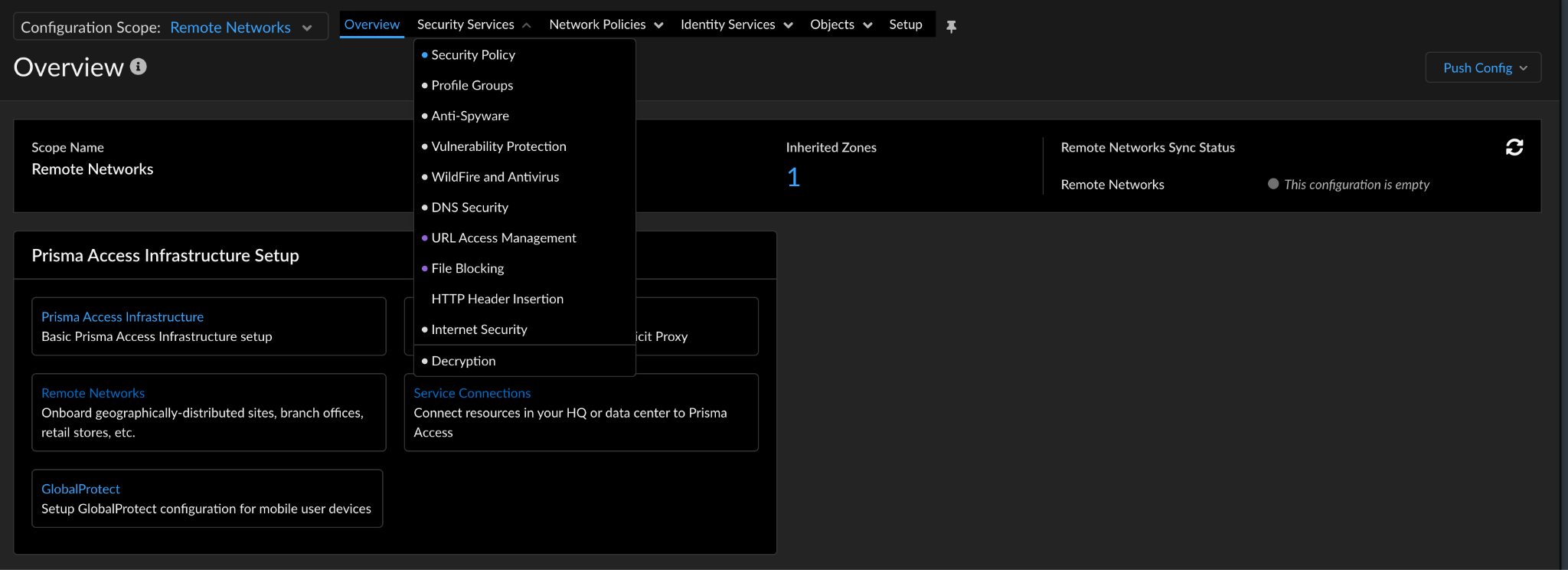

Configuration > NGFW and Prisma Access > Klik "Configuration Scope" dan pilih "Remote Network" di bagian "Prisma Access".

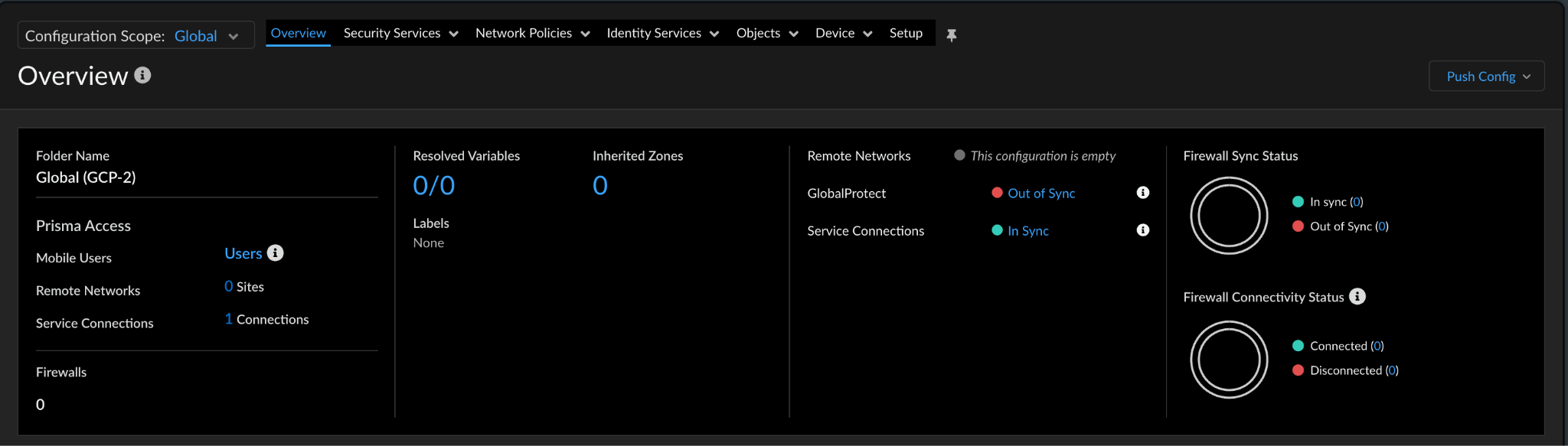

Di halaman Overview, klik "setup" dan pilih "Managed Cloud WAN Connections"

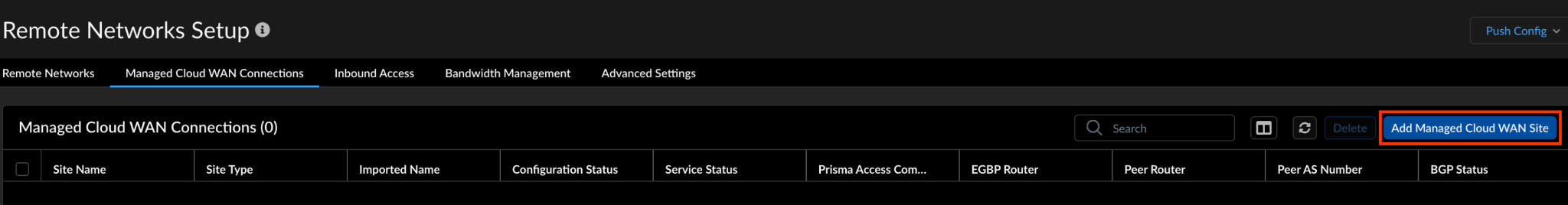

Klik "Add Managed Cloud WAN Site".

Mengaktifkan Instance SSE di Gateway NCC

Beralih ke konsol GCP, gunakan perintah gcloud untuk membuat lampiran Secure Access Connect.

gcloud alpha network-security secure-access-connect attachments create codelab-sac-attachment-usc1 \
--location=us-central1 \
--realm=codelab-sac-realm  \
--gateway=cl-ncc-gw-usc-sp

Membuat Partner Gateway

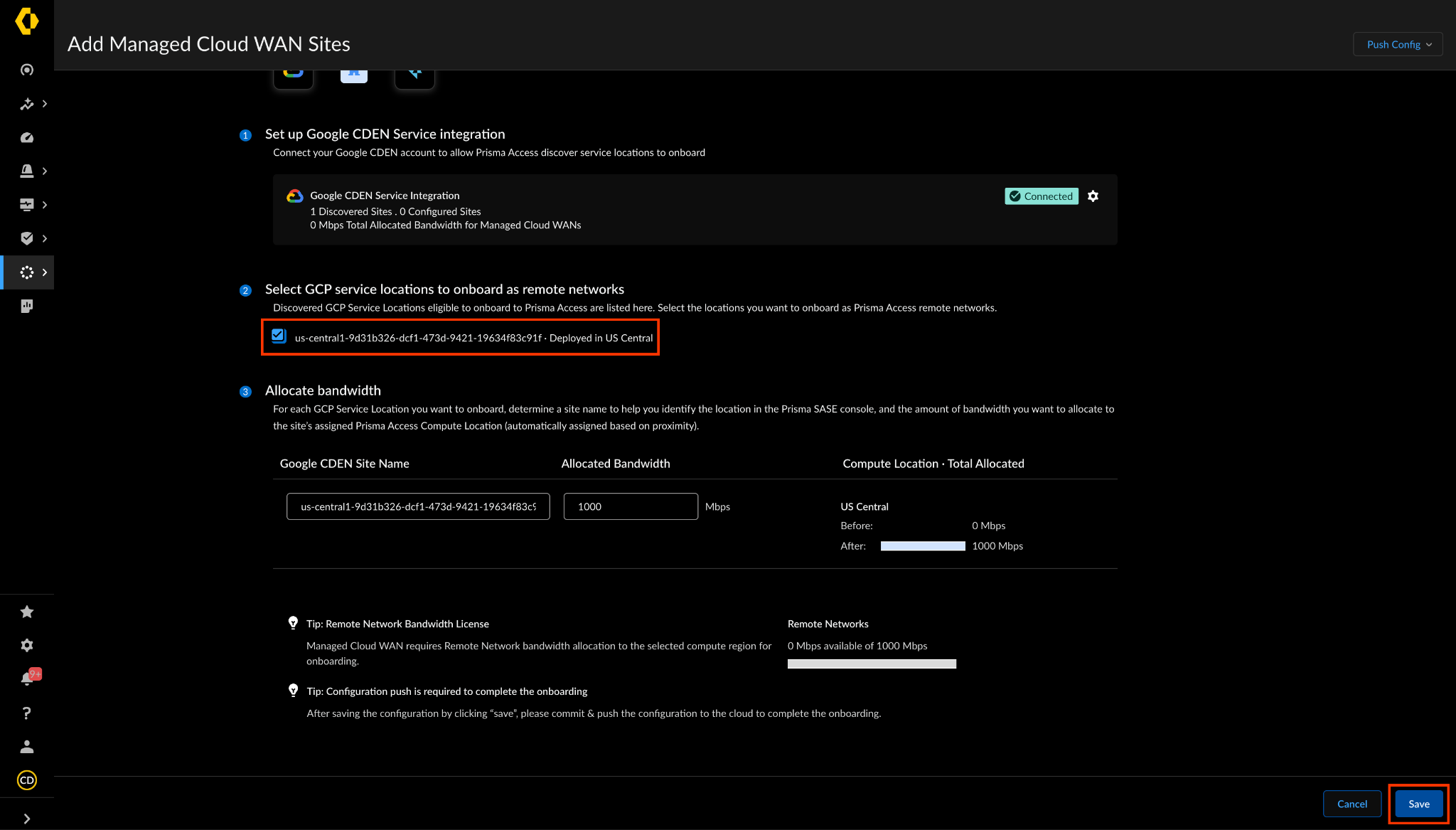

Masukkan parameter untuk koneksi WAN cloud terkelola.

Nama Situs—Masukkan nama unik untuk koneksi.
**Jenis Layanan—**Pilih Gateway NCC Google sebagai jenis layanan.
Nama Koneksi—Pilih lokasi layanan GCP yang Anda buat selama aktivasi dan pembuatan lampiran SAC Gateway CC N .
Lokasi Komputasi Prisma Access—Pilih lokasi komputasi tempat Anda ingin men-deploy integrasi NCC Gateway dengan Prisma Access.
Bandwidth (Mbps)—Pilih bandwidth yang akan dialokasikan dalam Mbps. Maksimum yang dapat Anda alokasikan adalah 10000 Mbps (10 Gbps

Kapasitas maksimum yang dapat Anda alokasikan adalah 10000 Mbps (10 Gbps).

Setelah selesai, klik "Simpan".

Menyinkronkan konfigurasi instance SSE NCC Gateway

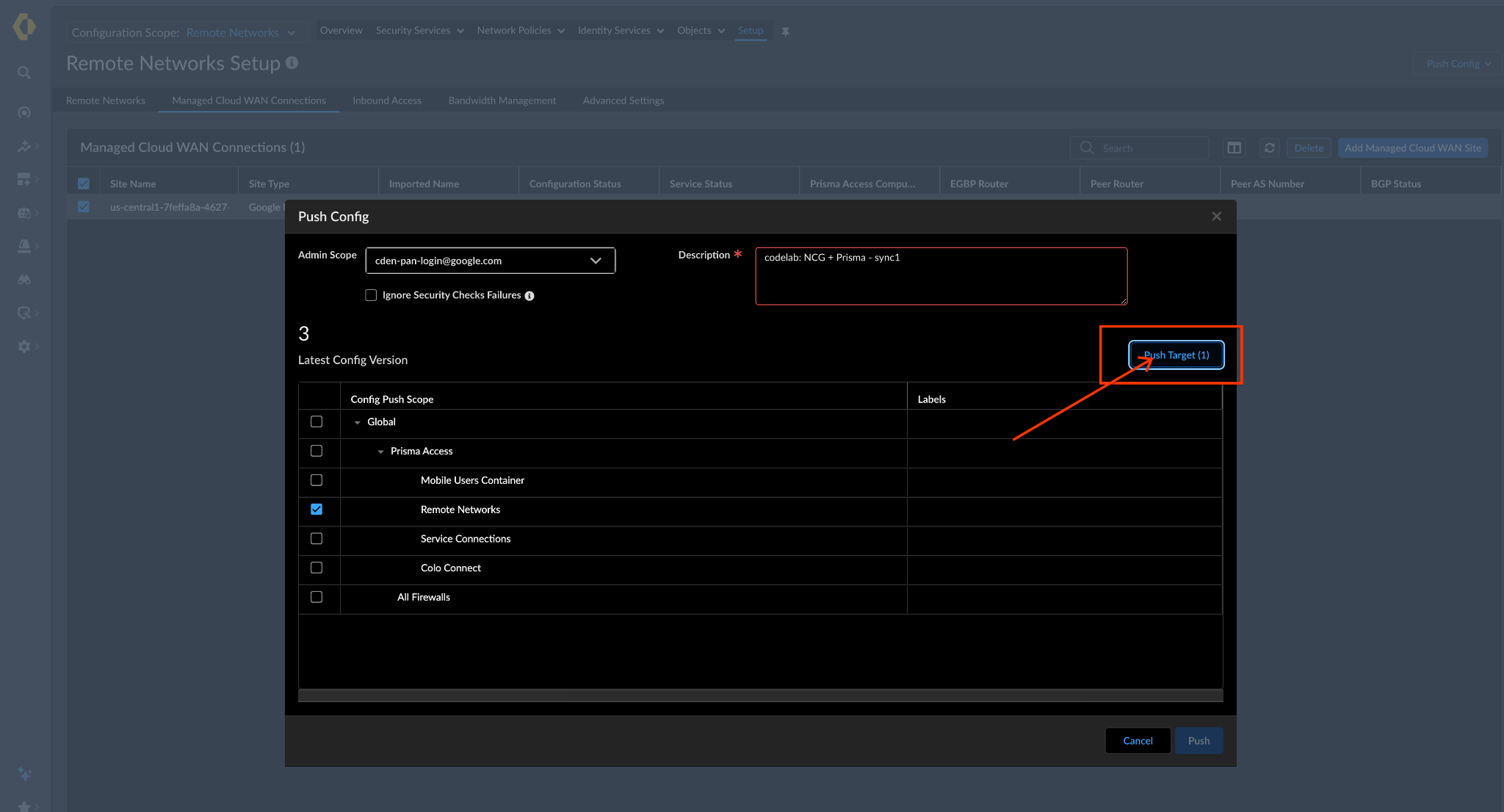

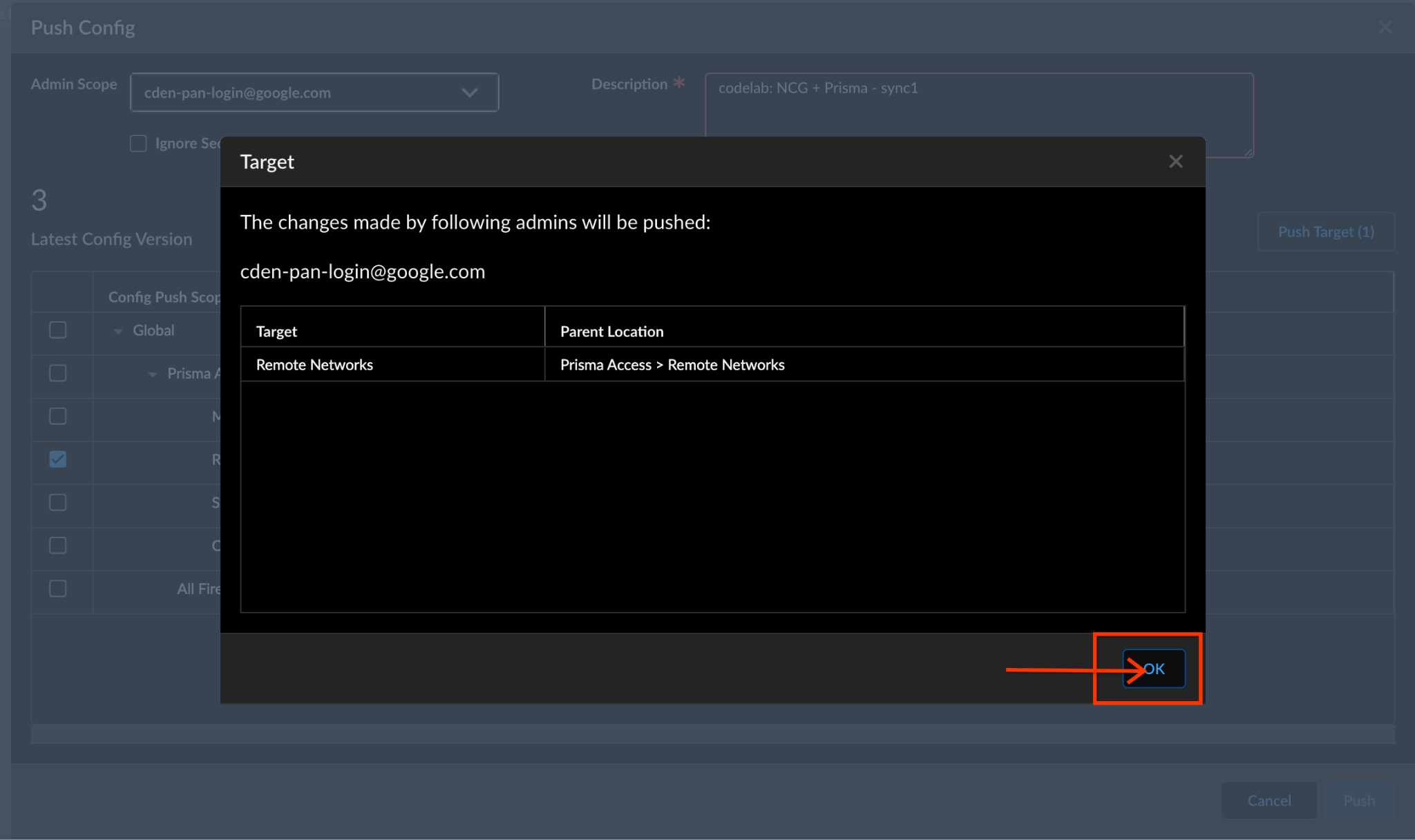

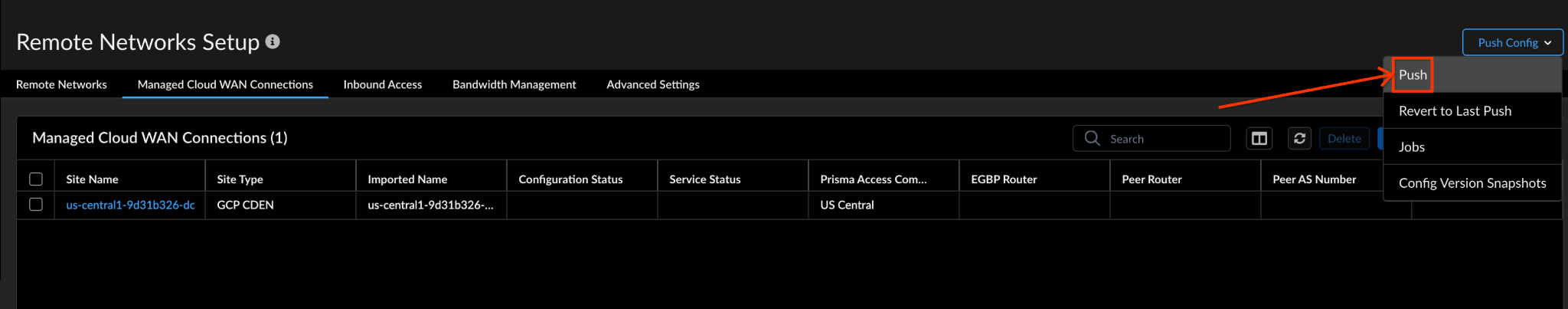

Pilih "Push Config" untuk membuat instance SSE partner di spoke NCC Gateway.

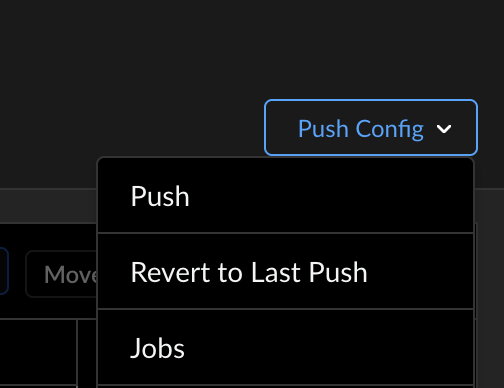

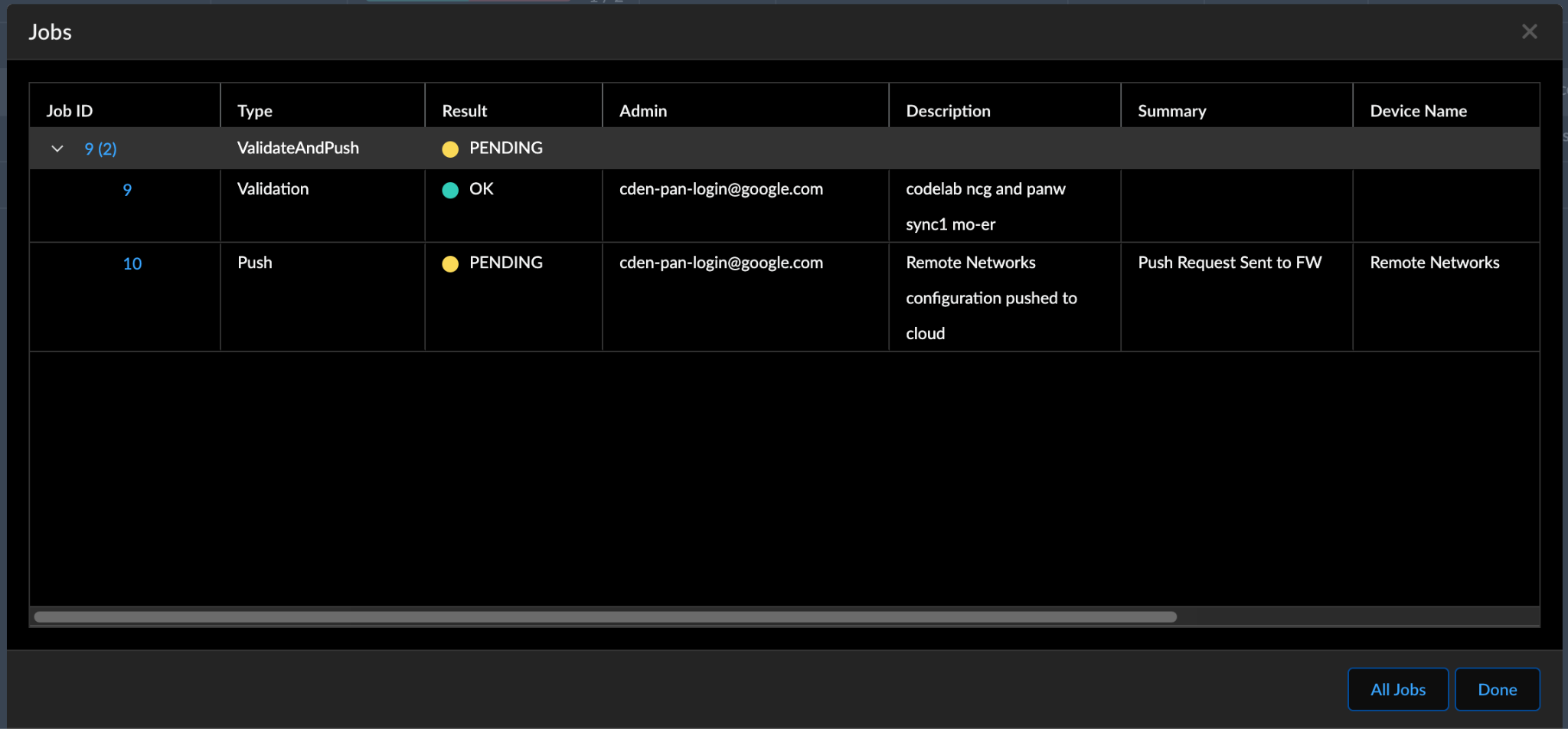

Pantau progres dengan mengklik "Push Config", lalu pilih "Jobs". Tunggu hingga semua "Hasil" selesai untuk Tugas tertentu Anda.

Setelah selesai, klik "Selesai".

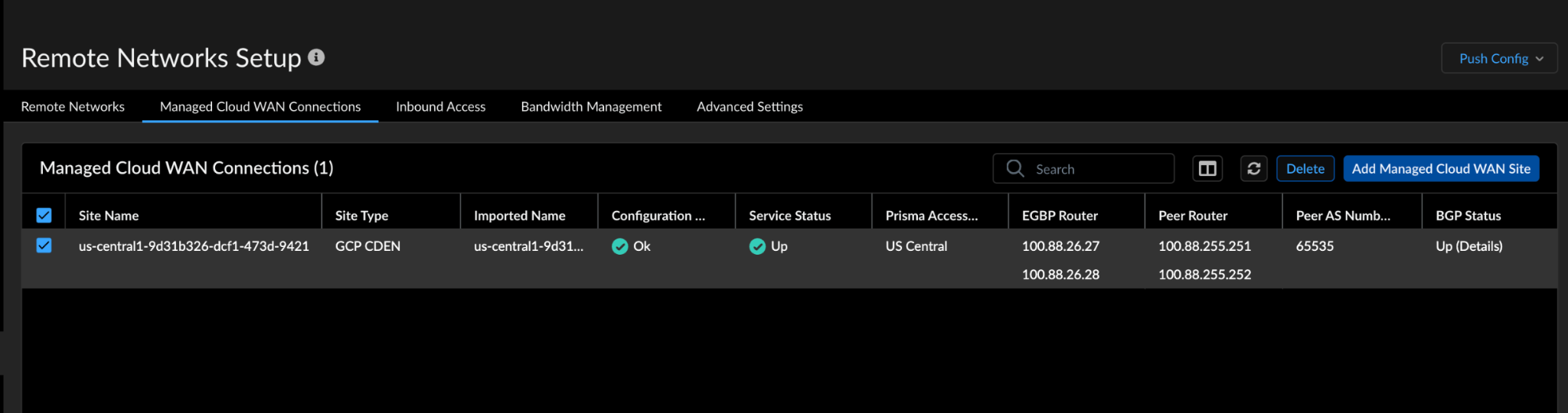

Periksa status gateway SSE partner dengan membuka Configuration > NGFW and Prisma Access > Configuration Scope > Prisma Access > Remote Networks >Setup > Managed Cloud WAN Connections

Prisma Access secara otomatis menyediakan konfigurasi BGP Managed Cloud WAN Connection.

6. Memverifikasi jalur data melalui Gateway NCC

Beralihlah ke Konsol GCP Cloud Shell Anda

Gunakan perintah gcloud untuk melihat rute yang diiklankan yang berasal dari spoke gateway:

gcloud beta network-connectivity spokes gateways advertised-routes list --region=us-central1

Gunakan SSH untuk mengakses "vm1-vpc1-ncc**"** dan mulai TCP dump untuk melacak paket ICMP dari **"vm2-vpc2-ncc"**. Sebagai pengingat, VM ini berada di VPC2.

vm1-vpc1-ncc

sudo tcpdump -i any icmp -v -e -n

Buat sesi SSH ke "vm1-vpc2-ncc**"** dan "ping" alamat IP "vm1-vpc1-ncc".

vm1-vpc2-ncc

ping 10.1.1.2

Output:

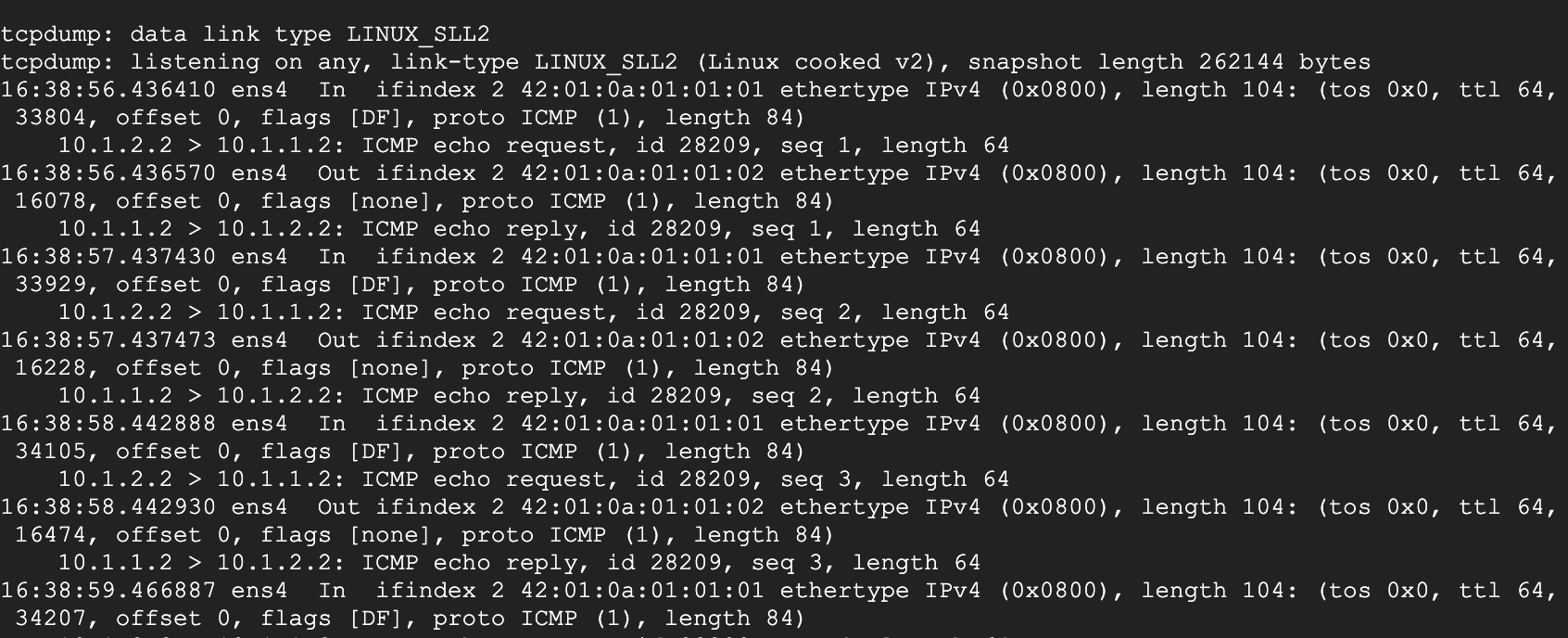

Anda akan melihat rekaman aktivitas di bawah ini di vm1-vpc1-ncc.

Jalankan perintah curl di server HTTP On-prem VM-1 untuk menguji jangkauan On-prem

vm1-vpc1-ncc

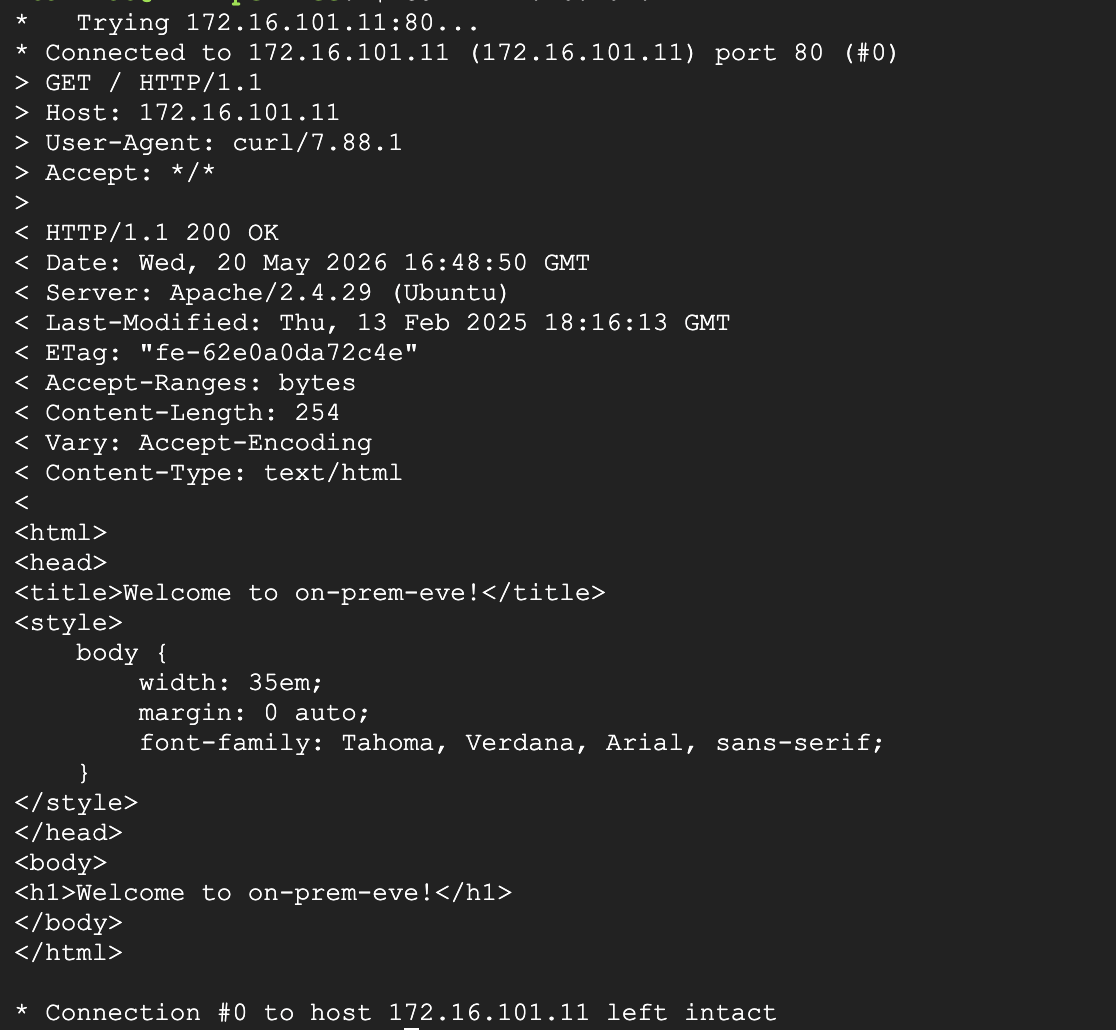

curl 172.16.101.11 -vv

Output:

Buat sesi SSH ke "vm1-vpc2-ncc**"** dan "ping" alamat IP "1.1.1.1".

vm1-vpc2-ncc

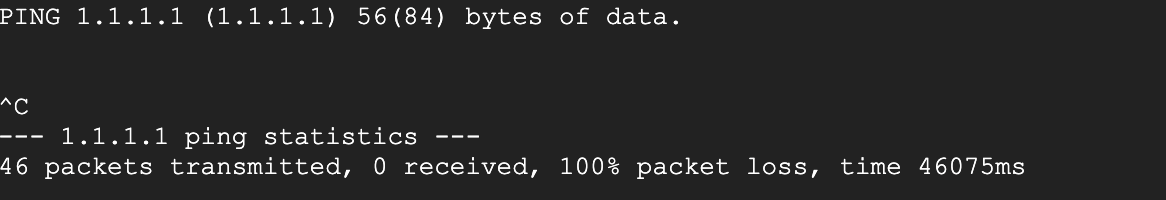

ping 1.1.1.1

Output:

Ping tidak berfungsi karena harus diizinkan di Prisma(Strata Cloud Manager). Mari kita aktifkan!

Buka Strata Cloud Manager —-> Configuration —-> NGFW and Prisma Access, Anda akan melihat hal berikut:::

Di kiri atas, tekan menu drop-down Global, lalu pilih "Remote Networks", kemudian klik tab "Security Services" dan pilih "Security Policy", lihat di bawah:::

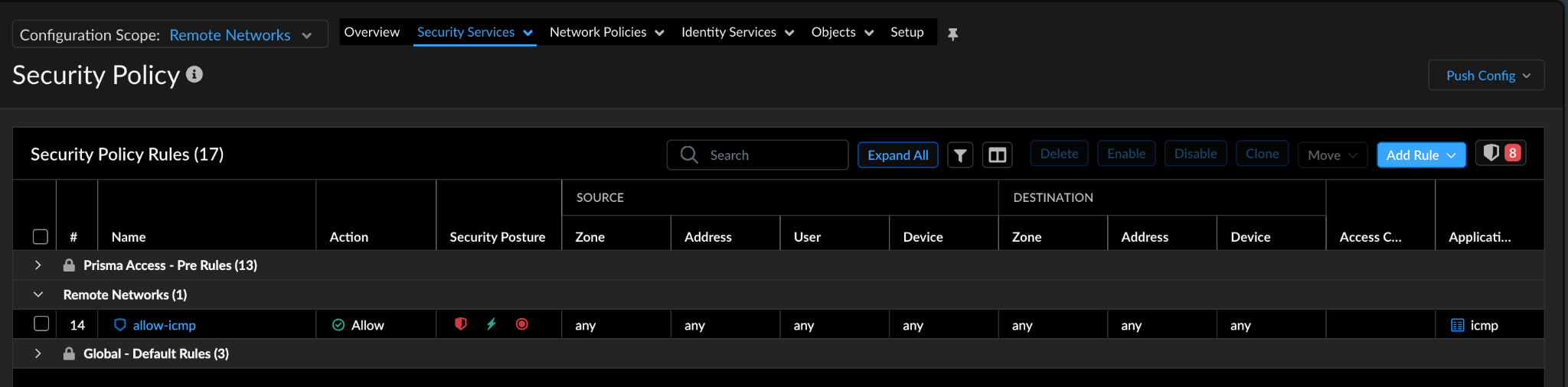

Klik Tambahkan aturan di kanan atas, lalu buat aturan "izinkan icmp" untuk mengizinkan traffic icmp antara vm1-vpc2-ncc ke 1.1.1.1, setelah selesai tekan "Push Config" di kanan atas.

Pastikan untuk melihat Tugas guna memastikan bahwa konfigurasi berhasil dikirim. Klik Push Config —-> Jobs

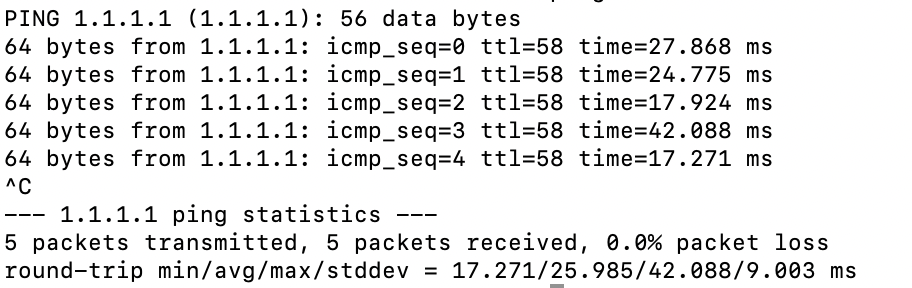

Setelah tugas berhasil, uji ping lagi dari vm1-vpc2-ncc.

BERHASIL!!! Anda berhasil menyelesaikan codelab ini.

7. Pembersihan lab

Hapus lampiran VLAN

gcloud compute interconnects attachments delete vl2024-ead1 \
--region=us-central1 \
--quiet

gcloud compute interconnects attachments delete vl3026-ead2 \
--region=us-central1 \
--quiet

Hapus peer BGP dan antarmuka BGP NCC Gateway Cloud Router

gcloud compute routers remove-bgp-peer ncc-gw-usc1-cr \
--peer-name=bgp-vl2024-ead1 \
--region=us-central1


gcloud compute routers remove-interface ncc-gw-usc1-cr \
--interface-name=if-vl3026-ead2 \
--region=us-central1

Hapus ncc-gw-usc1-cr dan ncc-gw-usc1-cr

gcloud compute routers delete ncc-gw-usc1-cr \
--region=us-central1 \
--quiet

Menghapus rute yang diberitahukan gateway

gcloud beta network-connectivity spokes gateways advertised-routes delete ncc-gw-usc1-cr \
--region=us-central1 \
--spoke=cl-ncc-gw-usw-sp \

Menghapus spoke VPC NCC

gcloud network-connectivity spokes delete vpc1-sp --global --quiet
gcloud network-connectivity spokes delete vpc2-sp --global --quiet
gcloud network-connectivity spokes delete vpc3-sp --global --quiet

Hapus spoke ncc-gateway

gcloud network-connectivity spokes delete cl-ncc-gw-usc-sp --region=us-central1 \
--quiet

Menghapus realm akses aman

gcloud beta network-security secure-access-connect realms delete codelab-sac-realm --quie

Menghapus Hub NCC

gcloud network-connectivity hubs delete ncc-hub --quiet

Menghapus Aturan Firewall

gcloud compute firewall-rules delete ncc1-vpc-internal --quiet
gcloud compute firewall-rules delete ncc2-vpc-internal --quiet
gcloud compute firewall-rules delete ncc3-vpc-internal --quiet
gcloud compute firewall-rules delete ncc1-vpc-iap --quiet
gcloud compute firewall-rules delete ncc2-vpc-iap --quiet
gcloud compute firewall-rules delete ncc3-vpc-iap --quiet

Menghapus Instance GCE

gcloud compute instances delete vm1-vpc1-ncc --zone=us-central1-a --quiet
gcloud compute instances delete vm2-vpc2-ncc --zone=us-central1-a --quiet
gcloud compute instances delete vm1-vpc3-ncc --zone=us-east1-b --quiet

Menghapus Subnet VPC

gcloud compute networks subnets delete vpc1-ncc-subnet1 --region us-central1 --quiet
gcloud compute networks subnets delete vpc1-ncc-subnet2 --region us-central1 --quiet
gcloud compute networks subnets delete vpc1-ncc-subnet3 --region us-central1 --quiet

Menghapus VPC

gcloud compute networks delete vpc1-ncc vpc2-ncc vpc3-ncc vpc4-ncc, vpc5-ncc --quiet

8. Selamat!

Anda telah menyelesaikan Lab Network Connectivity Center.

Yang telah Anda pelajari

Mengonfigurasi Topologi Pemeriksaan Hybrid NCC
Spoke Gateway NCC
Gateway SSE Palo Alto Networks di Google Cloud
PANW: Strata Cloud Manager

Langkah Berikutnya

Code Lab: Gateway NCC dengan PANW SSE

1. Pengantar

Ringkasan

Yang akan Anda pelajari

Yang Anda butuhkan

Tujuan

Sebelum memulai

Google Cloud Console dan Cloud Shell

Konsol Google Cloud Project Hub NCC

Peran IAM

2. Menyiapkan Lingkungan Jaringan

Buat VPC dan Subnet

Mengonfigurasi Aturan Firewall VPC

Mengonfigurasi VM GCE di Setiap VPC

3. Topologi Inspeksi Hybrid NCC

Hub NCC untuk Inspeksi Spoke Hybrid

Konfigurasi VPC3 workload sebagai spoke dalam grup NCC:non-prod

Konfigurasi VPC1 workload sebagai spoke dalam grup NCC:services

Mengonfigurasi spoke Gateway NCC untuk gateway SSE di us-central1

Mengiklankan awalan IP dari Gateway NCC ke Hub NCC

4. Koneksi Hybrid Cloud Interconnect

Memverifikasi Status Peering BGP dengan speaker BGP lokal

Memberitahukan awalan kustom GCP ke On Prem**, karena rute subnet otomatis diberitahukan. Anda memiliki opsi untuk mengiklankan rute "ringkasan" untuk awalan kustom Anda.**

5. Mengintegrasikan SSE Pihak Ketiga dengan Gateway NCC

Membuat realm Secure Access Connect

Mengidentifikasi kunci penyambungan

Buat Partner Realm dengan Managed Cloud WAN di Prisma Access

Mengaktifkan Instance SSE di Gateway NCC

Membuat Partner Gateway

Menyinkronkan konfigurasi instance SSE NCC Gateway

6. Memverifikasi jalur data melalui Gateway NCC

7. Pembersihan lab

Hapus lampiran VLAN

Hapus peer BGP dan antarmuka BGP NCC Gateway Cloud Router

Hapus ncc-gw-usc1-cr dan ncc-gw-usc1-cr

Menghapus rute yang diberitahukan gateway

Menghapus realm akses aman

Menghapus Hub NCC

Menghapus Aturan Firewall

Menghapus Instance GCE

Menghapus Subnet VPC

Menghapus VPC

8. Selamat!

Memberitahukan awalan kustom GCP ke On Prem, karena rute subnet otomatis diberitahukan. Anda memiliki opsi untuk mengiklankan rute "ringkasan" untuk awalan kustom Anda.
