コードラボ: PANW SSE を使用した NCC Gateway

1. はじめに

概要

このラボでは、Network Connectivity Center（NCC）が NCC Gateway を使用して安全な接続を確立する方法について説明します。ユーザーは Secure Access Connect を実装してサードパーティのセキュリティサービスエッジ（SSE）プロダクトを統合し、トラフィックフローの堅牢な検査と保護を実現します。この構成は、Google Cloud 環境に出入りするトラフィックを保護するための一元化されたゲートウェイベースのモデルを提供することで、ネットワーク管理を簡素化します。

作成するアプリの概要

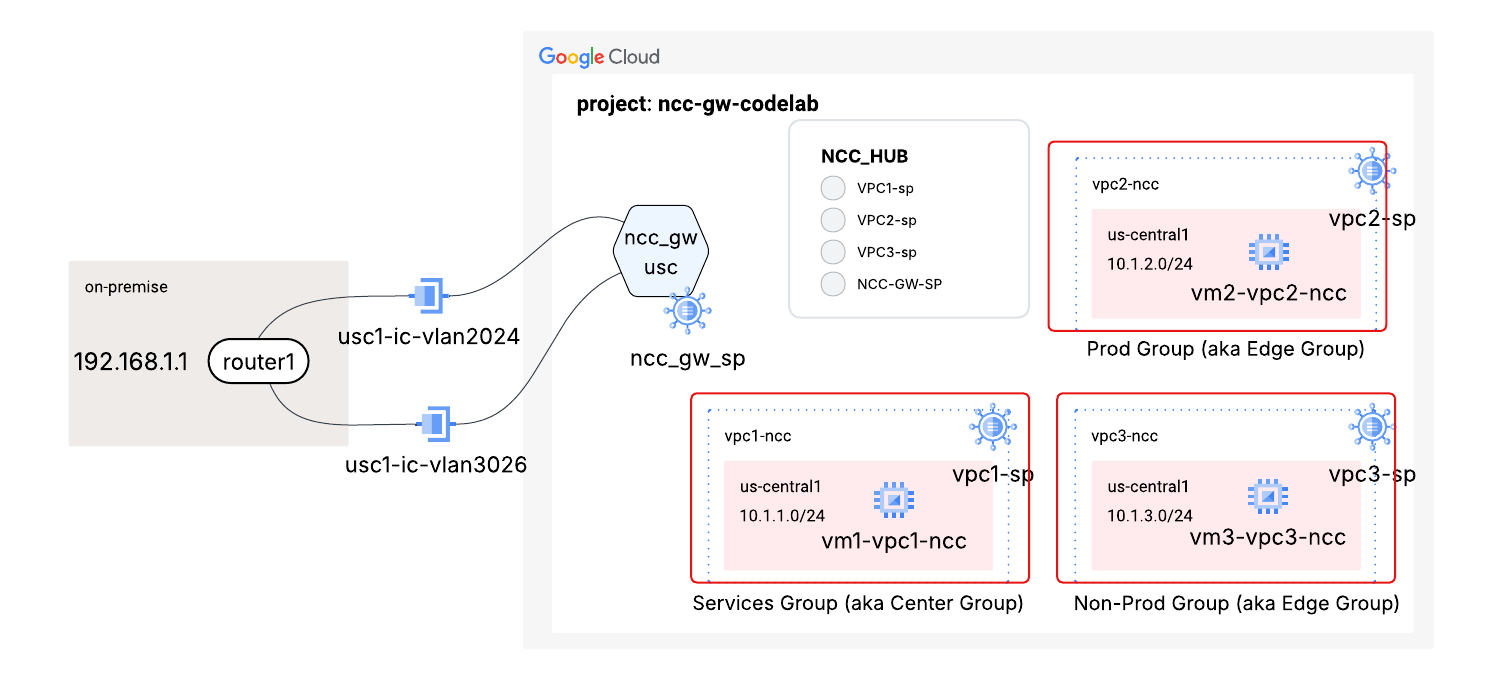

この Codelab では、NCC ハブを使用して論理的なハブアンドスポークトポロジを構築します。このトポロジは、3 つの異なる VPC 間でフルメッシュの VPC 接続ファブリックを実装します。

学習内容

ハイブリッド検査トポロジ
NCC Gateway
セキュアアクセス接続
Palo Alto Network SSE

必要なもの

GCP VPC ネットワークの知識
Cloud Router と BGP ルーティングの知識
この Codelab には 5 つの VPC が必要です。これらの VPC の 1 つは、NCC ハブとは別のプロジェクトに存在する必要があります。
割り当て: ネットワークを確認し、必要に応じて追加のネットワークをリクエストします。以下のスクリーンショットを参照してください。

目標

GCP 環境を設定する
ハイブリッド検査用に Network Connectivity Center を構成する

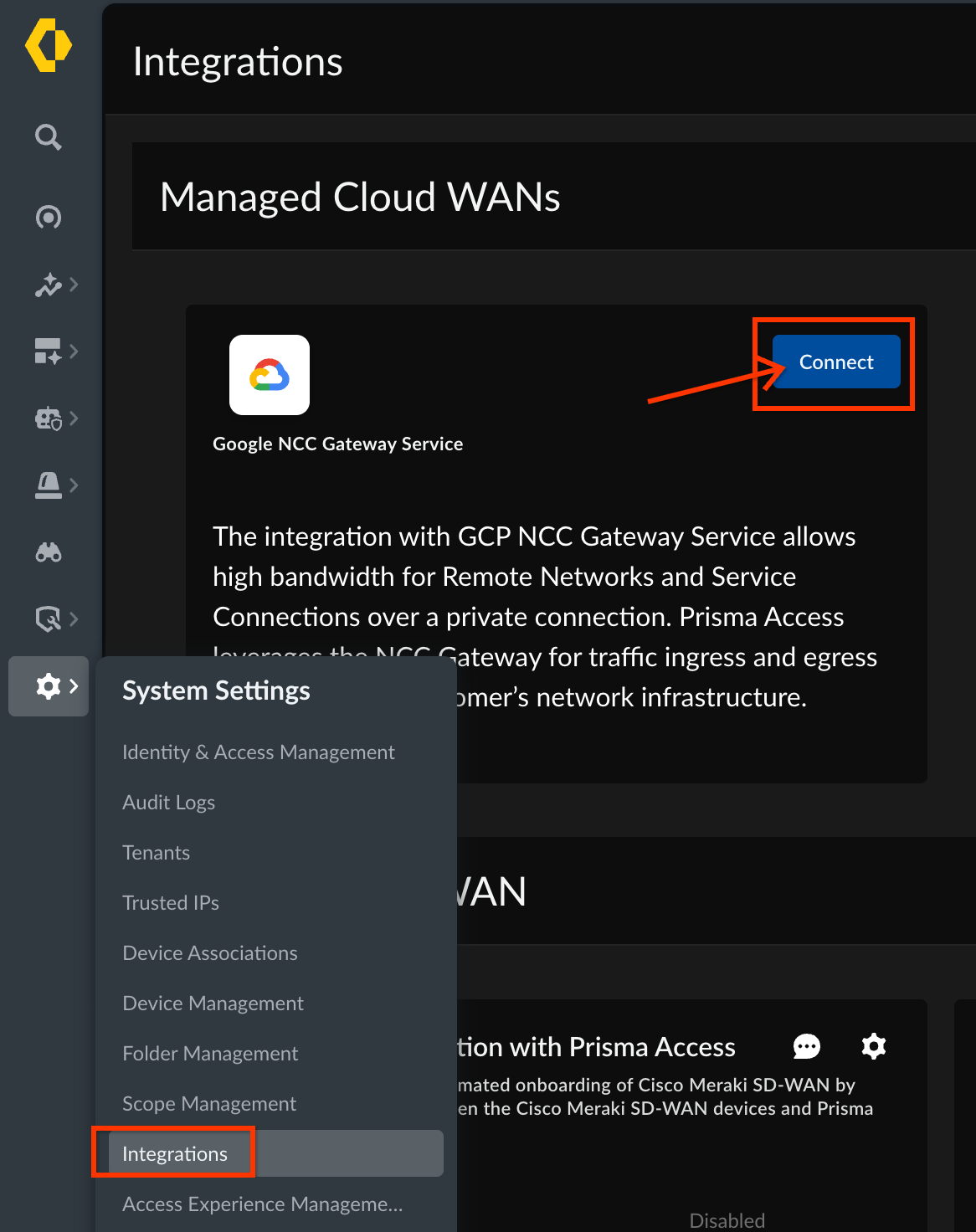

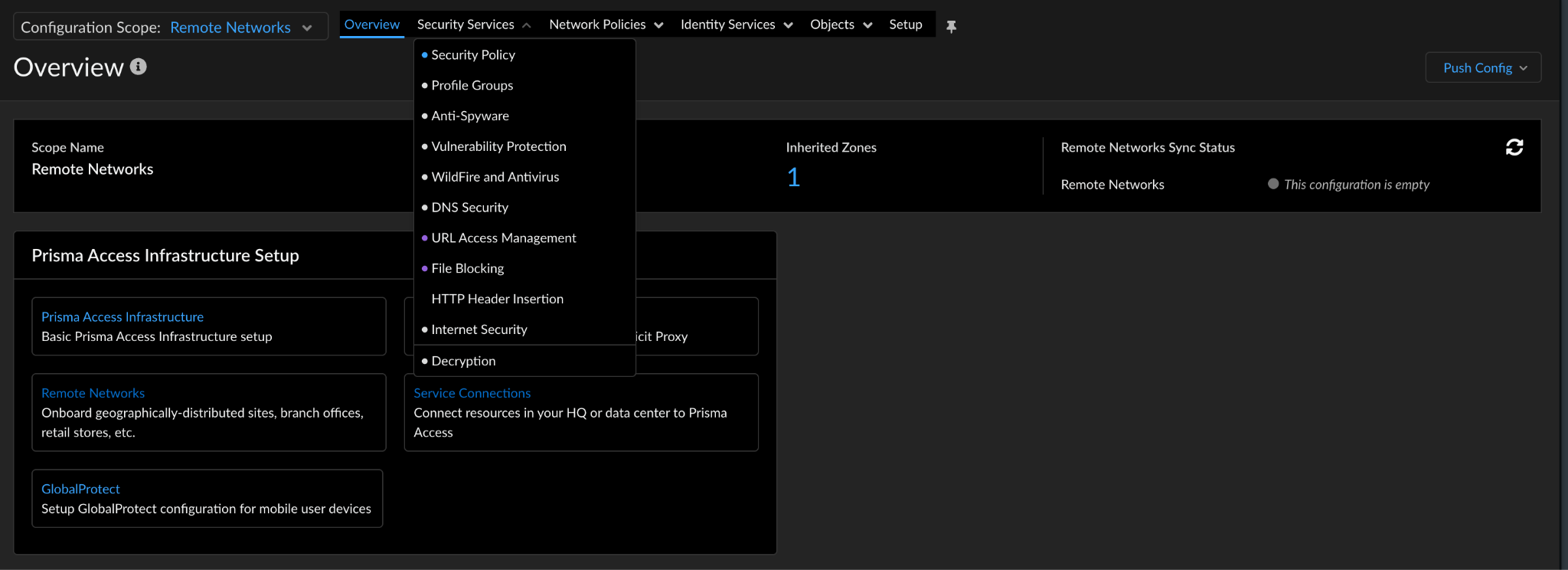

SSE 用に Palo Alto Network Stratacloud Manager をプロビジョニングする

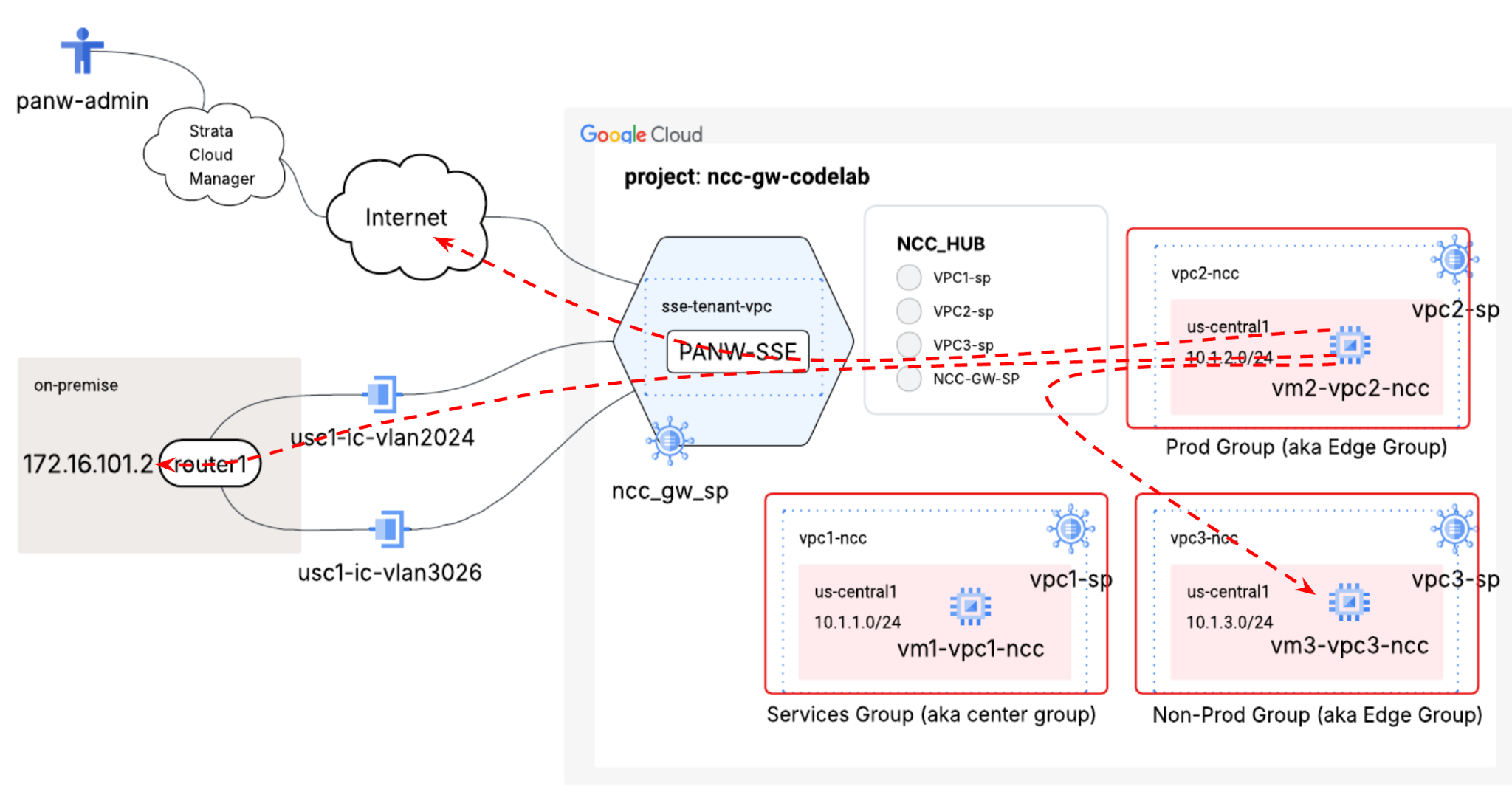

データパスの検証
NCC のサービス機能を確認する
使用したリソースをクリーンアップする

始める前に

Google Cloud コンソールと Cloud Shell

このラボでは、GCP を操作するために、Google Cloud コンソールと Cloud Shell の両方を使用します。

NCC Hub プロジェクト（Google Cloud コンソール）

Cloud コンソールには、https://console.cloud.google.com からアクセスできます。

Google Cloud で次の項目を設定すると、Network Connectivity Center を簡単に構成できます。

Google Cloud Console の [プロジェクトセレクタ] ページで、Google Cloud プロジェクトを選択または作成します。

注: この手順で作成するリソースをそのまま保持する予定でない場合、既存のプロジェクトを選択するのではなく、新しいプロジェクトを作成してください。チュートリアルの終了後にそのプロジェクトを削除すれば、プロジェクトに関連するすべてのリソースを削除できます。

Cloud Shell を起動します。この Codelab では、$variables を使用して、Cloud Shell での gcloud 構成の実装を支援します。

gcloud auth list
gcloud config list project
gcloud config set project [HUB-PROJECT-ID]
projectname=[HUB-PROJECT-ID]
echo $projectname
gcloud config set compute/zone us-central1-a
gcloud config set compute/region us-central1

IAM ロール

NCC では、特定の API にアクセスするために IAM ロールが必要です。必要に応じて、NCC IAM ロールを使用してユーザーを構成してください。

役割/説明	権限
`networkconnectivity.editor` - ネットワーク管理者がハブとスポークを管理できるようにします。	networkconnectivity.hubs.networkconnectivity.spokes.networkconnectivity.gatewaynetworkconnectivity.locations.
`networkconnectivity.HubAdmin`- ハブアンドスポークリソースに対する完全アクセス権を付与します。	networkconnectivity.gatewayAdvertisedRoutes.networkconnectivity.groups. networkconnectivity.hubRouteTables.networkconnectivity.hubRoutes.networkconnectivity.hubs. networkconnectivity.locations. networkconnectivity.operations.* networkconnectivity.spokes.*resourcemanager.projects.getresourcemanager.projects.list
`networkconnectivity.hubViewer` `-` ハブアンドスポークリソースに対する読み取り専用アクセス権を付与します。	networkconnectivity.gatewayAdvertisedRoutes.getnetworkconnectivity.gatewayAdvertisedRoutes.listnetworkconnectivity.groups.getnetworkconnectivity.groups.getIamPolicynetworkconnectivity.groups.listnetworkconnectivity.hubRouteTables.getnetworkconnectivity.hubRouteTables.getIamPolicynetworkconnectivity.hubRouteTables.listnetworkconnectivity.hubRoutes.getnetworkconnectivity.hubRoutes.getIamPolicynetworkconnectivity.hubRoutes.listnetworkconnectivity.hubs.getnetworkconnectivity.hubs.getIamPolicynetworkconnectivity.hubs.listnetworkconnectivity.hubs.listSpokesnetworkconnectivity.hubs.queryStatus networkconnectivity.locations.*networkconnectivity.spokes.getnetworkconnectivity.spokes.getIamPolicynetworkconnectivity.spokes.listresourcemanager.projects.getresourcemanager.projects.list

2. ネットワーク環境を設定する

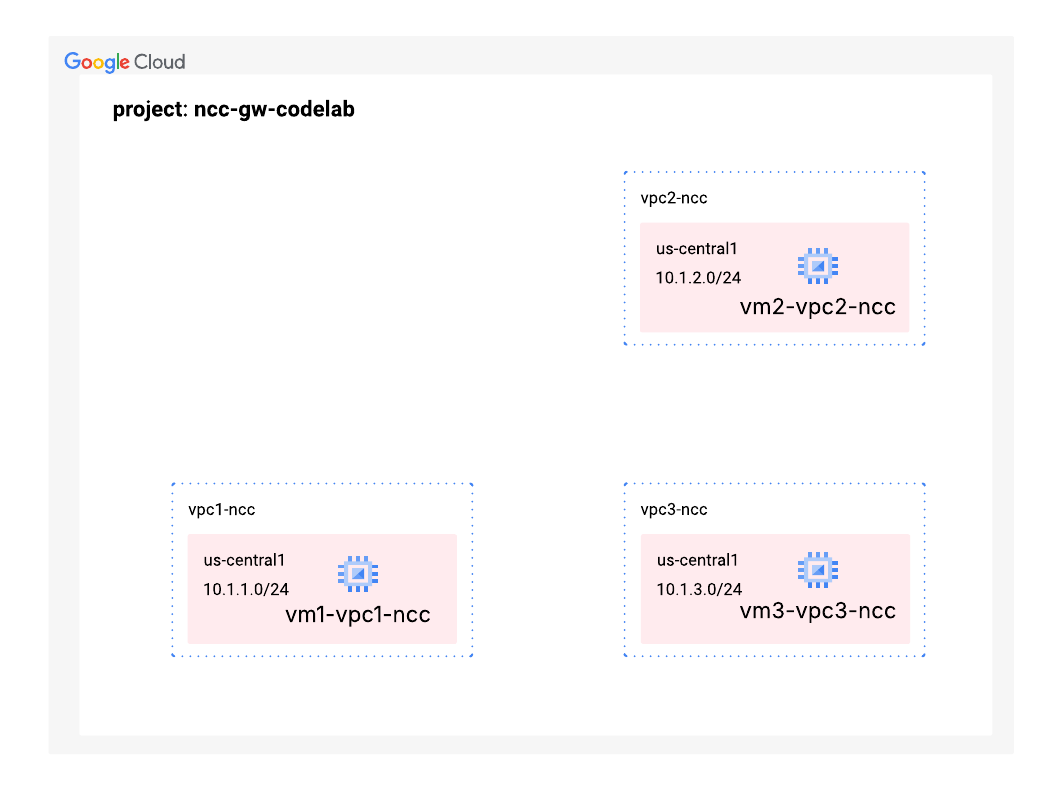

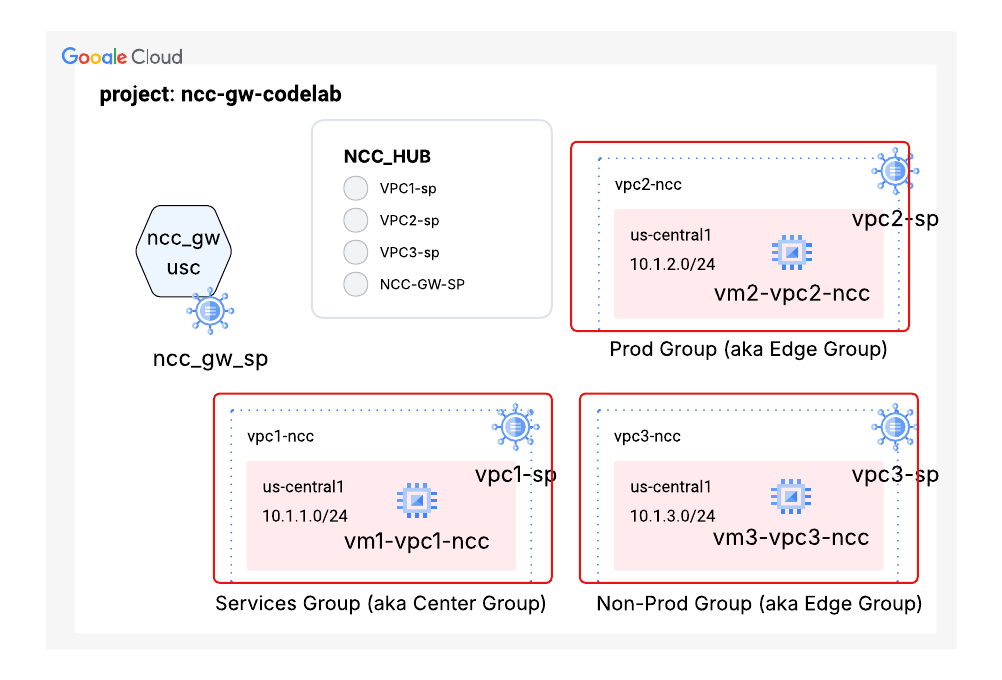

このセクションでは、VPC ネットワークとファイアウォールルールを単一のプロジェクトにデプロイします。論理図は、このステップで設定するネットワーク環境を示しています。

VPC とサブネットを作成する

VPC ネットワークには、データパスの検証用に GCE VM をインストールするサブネットが含まれています。

gcloud compute networks create vpc1-ncc --subnet-mode custom
gcloud compute networks create vpc2-ncc --subnet-mode custom
gcloud compute networks create vpc3-ncc --subnet-mode custom

gcloud compute networks subnets create vpc1-ncc-subnet1 \
--network vpc1-ncc \
--range 10.1.1.0/24 \
--region us-central1

gcloud compute networks subnets create vpc2-ncc-subnet1 \
--network vpc2-ncc \
--range 10.1.2.0/24 \
--region us-central1

gcloud compute networks subnets create vpc3-ncc-subnet1 \
--network vpc3-ncc \
--range 10.1.3.0/24 \
--region us-central1

VPC ファイアウォールルールを構成する

各 VPC にファイアウォールルールを構成して、

SSH
内部 IAP
10.0.0.0/8 範囲

gcloud compute firewall-rules create ncc1-vpc-internal \
--network vpc1-ncc \
--allow all \
--source-ranges 10.0.0.0/8

gcloud compute firewall-rules create ncc2-vpc-internal \
--network vpc2-ncc \
--allow all \
--source-ranges 10.0.0.0/8

gcloud compute firewall-rules create ncc3-vpc-internal \
--network vpc3-ncc \
--allow all \
--source-ranges 10.0.0.0/8

gcloud compute firewall-rules create ncc1-vpc-iap \
--network vpc1-ncc \
--allow all \
--source-ranges 35.235.240.0/20

gcloud compute firewall-rules create ncc2-vpc-iap \
--network vpc2-ncc \
--allow=tcp:22 \
--source-ranges 35.235.240.0/20

gcloud compute firewall-rules create ncc3-vpc-iap \
--network vpc3-ncc \
--allow=tcp:22  \
--source-ranges 35.235.240.0/20

各 VPC で GCE VM を構成する

「vm1-vpc1-ncc」にパッケージをインストールするには、一時的なインターネットアクセスが必要です。

4 つの仮想マシンを作成します。各 VM は、前に作成した VPC のいずれかに割り当てられます。

gcloud compute instances create vm1-vpc1-ncc \
--subnet vpc1-ncc-subnet1 \
--metadata=startup-script='#!/bin/bash
  apt-get update
  apt-get install apache2 -y
  apt-get install tcpdump -y
  service apache2 restart
  echo "
<h3>Web Server: vpc1-vm1</h3>" | tee /var/www/html/index.html'


gcloud compute instances create vm1-vpc2-ncc \
--zone us-central1-a \
--subnet vpc2-ncc-subnet1 \
--no-address \
--metadata=startup-script='#!/bin/bash
  apt-get update
  apt-get install apache2 -y
  apt-get install tcpdump -y
  service apache2 restart
  echo "
<h3>Web Server: vpc2-vm2</h3>" | tee /var/www/html/index.html'

gcloud compute instances create vm1-vpc3-ncc \
--zone us-central1-a \
--subnet vpc3-ncc-subnet1 \
--no-address \
--metadata=startup-script='#!/bin/bash
  apt-get update
  apt-get install apache2 -y
  apt-get install tcpdump -y
  service apache2 restart
  echo "
<h3>Web Server: vpc3-vm3</h3>" | tee /var/www/html/index.html'

3. NCC ハイブリッド検査トポロジ

このセクションでは、ハイブリッド検査トポロジ用の Network Connectivity Center ハブをデプロイします。NCC ハイブリッド検査トポロジは、NCC Gateway を特にサポートするために、プリセット NCC スポークポリシーを実装します。論理図は、このステップで設定するネットワーク環境を示しています。

ハイブリッドスポーク検査用の NCC ハブ

NCC Hub を作成するときに、-preset-topology=hybrid-inspection フラグを使用して、NCC スポークタイプの 4 つのグループを作成します。NCC スポークには次の 4 つのタイプがあります。

Groups:gateways	ゲートウェイスポークは、オンプレミスや他のクラウドから Google Cloud に入るトラフィックフローのリージョンエントリポイントとエグジットポイントとして機能します。これらは、Palo Alto Networks や Symantec などのサードパーティ SSE サービスを介したトラフィック検査を容易にします。注: このトポロジで NCC Gateway スポークを含めることができるのは、このグループのみです
グループ:サービス	このグループは共有リソースの「ハブ」として機能します。このグループのスポークは、他のすべてのスポークグループ（本番環境、非本番環境、ゲートウェイ）に接続できます。共有サービス VPC（ロギング、認証、モニタリング、共通ツールなど）
Groups:prod	ユースケース: ミッションクリティカルなワークロード（VM、GKE クラスタ）を含む本番環境アプリケーション VPC を割り当てます。
Groups:non-prod	割り当てられたリソース: 開発環境、テスト環境、ステージング環境で使用される非本番環境アプリケーション VPC。

ハイブリッド検査のプリセットトポロジを使用するように NCC ハブを構成する

gcloud beta network-connectivity hubs create cl-hi-hub \ --preset-topology=hybrid-inspection

出力例

Create request issued for: [cl-hi-hub]
Waiting for operation [projects/"${projectname}"/locations/global/operations/operation-1759424304217-6402fe4a97da0-5de6
e5a1-2ea2de02] to complete...done.
Created hub [cl-hi-hub].

gcloud コマンドを使用して、NCC ハブのプリセットルーティングテーブルを確認します。

gcloud network-connectivity hubs describe cl-hi-hub

出力例

createTime: '2026-02-18T16:14:45.828597880Z'
exportPsc: false
name: projects/"${projectname}"/locations/global/hubs/cl-hi-hub
policyMode: PRESET
routeTables:
- projects/"${projectname}"/locations/global/hubs/cl-hi-hub/routeTables/gateways
- projects/"${projectname}"/locations/global/hubs/cl-hi-hub/routeTables/non-prod
- projects/"${projectname}"/locations/global/hubs/cl-hi-hub/routeTables/prod
- projects/"${projectname}"/locations/global/hubs/cl-hi-hub/routeTables/services
spokeSummary:
state: ACTIVE
uniqueId: c0fbb826-173b-42dd-a5d2-00c2aa66fed8
updateTime: '2026-04-21T19:13:50.269721594Z'

NCC スポークをグループに追加して、トラフィックフローポリシーを適用できます。NCC スポークは 1 つのグループにのみ属することができます。このリリースでは、HYBRID-INSPECTION という特定のプリセットトポロジで、ゲートウェイ、本番環境、非本番環境、サービスという 4 つのグループが導入されています。

すべての NCC Gateway リソース（ハイブリッド接続を含む）は、ゲートウェイグループの一部です。ゲートウェイグループのスポークは相互に通信できます。また、ゲートウェイと他のスポークグループ間のトラフィックは検査の対象となります（サービスポリシーの構成によって異なります）。

NCC スポークグループ接続ルール

ソースグループ	アクセス可能（許可）	アクセス不可（制限あり）
Services Group	gateways、prod、non-prod、services	なし
プロダクトグループ	ゲートウェイ、サービス、本番環境スポーク	非本番環境のスポーク
非本番環境グループ	ゲートウェイ、サービス、非本番環境スポーク	本番環境のスポーク
Gateways Group	ゲートウェイ、サービス、本番環境、非本番環境	なし

gcloud コマンドを使用して、NCC Hub の事前設定されたグループを一覧表示する

gcloud network-connectivity hubs groups list --hub cl-hi-hub  --project "${projectname}"

出力例

NAME      HUB        DESCRIPTION
gateways  cl-hi-hub
non-prod  cl-hi-hub
prod      cl-hi-hub
services  cl-hi-hub

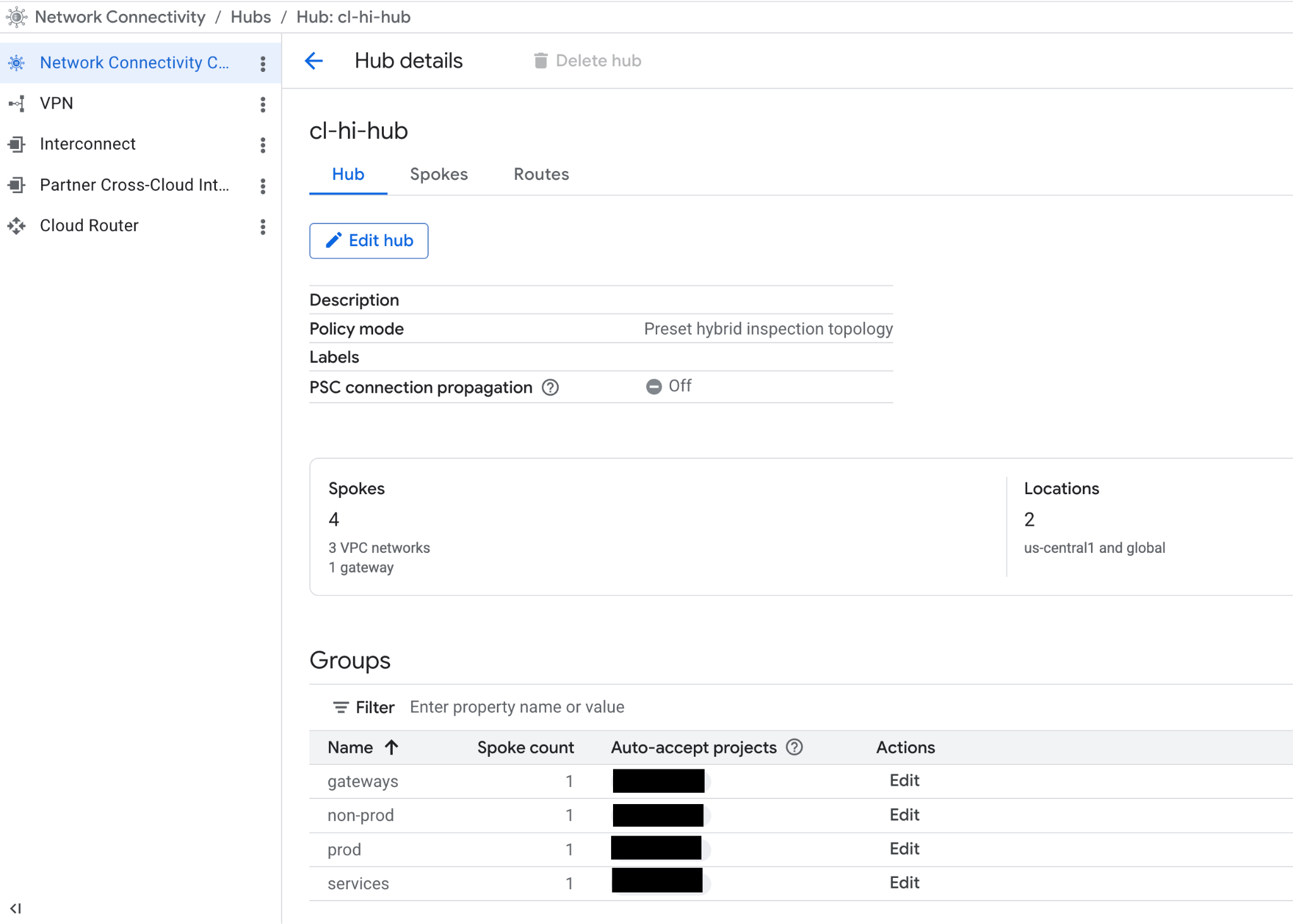

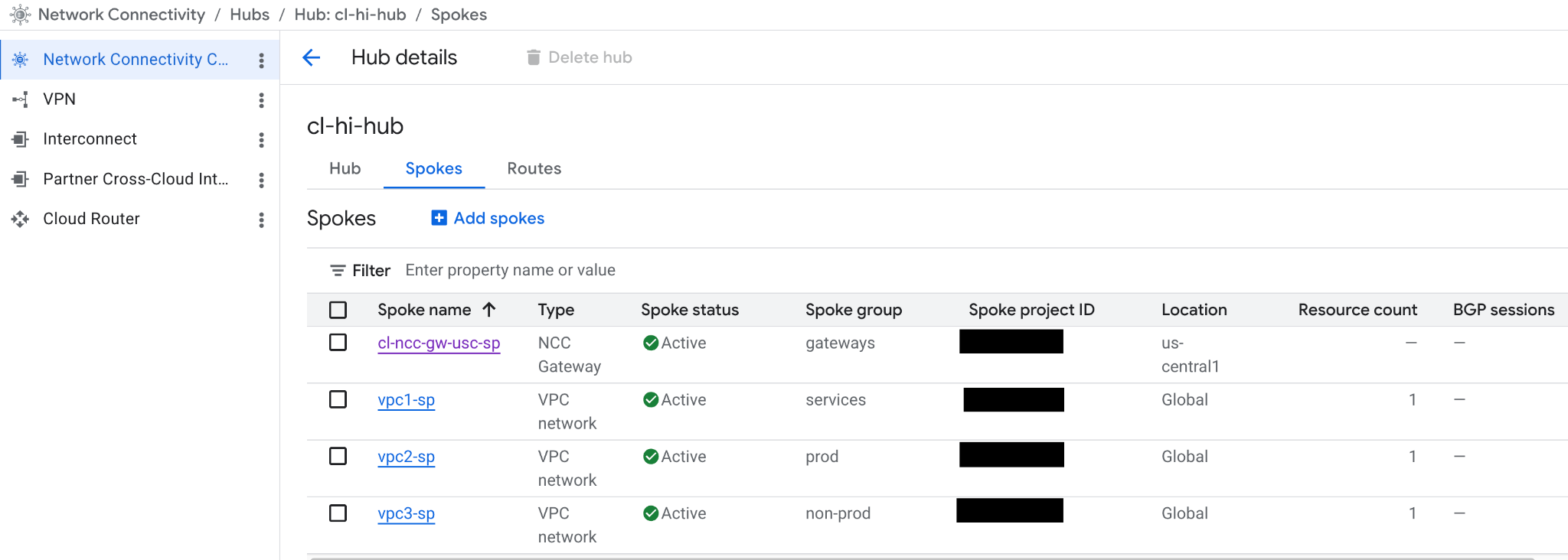

ウェブコンソールで、[ネットワーク接続] > [Network Connectivity Center] に移動し、[cl-hi-hub] を選択して NCC ハブの構成を表示します。

NCC グループ prod のスポークとしてのワークロード VPC2

gcloud コマンドを使用して、ワークロード VPC3 を（ワークロード）スポークとして構成し、スポークを group:prod に割り当てます。

gcloud network-connectivity spokes linked-vpc-network create vpc2-sp \
--hub=cl-hi-hub \
--description=codelab-vpc2-ncc-spoke \
--vpc-network=vpc2-ncc \
--global \
--group=prod

出力例

Create request issued for: [vpc2-sp]
Waiting for operation [projects/"${projectname}"/locations/global/operations/operation-1776966793852-650245286757a-766d806c-1bc4fabe] to complete...done.
Created spoke [vpc2-sp].
createTime: '2026-04-23T17:53:14.083783233Z'
description: codelab-vpc2-ncc-spoke
etag: '2'
group: projects/"${projectname}"/locations/global/hubs/cl-hi-hub/groups/prod
hub: projects/"${projectname}"/locations/global/hubs/cl-hi-hub
linkedVpcNetwork:
  uri: https://www.googleapis.com/compute/v1/projects/"${projectname}"/global/networks/vpc-ncc2
name: projects/"${projectname}"/locations/global/spokes/vpc2-sp
spokeType: VPC_NETWORK
state: ACTIVE
uniqueId: 92972784-e4ed-47e5-be22-08a516a39b0c
updateTime: '2026-04-23T17:53:55.029481722Z'

gcloud コマンドを使用して、NCC ハブの「prod」ルートテーブルのプレフィックスを表示します。

gcloud network-connectivity hubs route-tables routes list --hub=cl-hi-hub --route_table=prod

出力例

IP_CIDR_RANGE: 10.1.2.0/24
PRIORITY:
LOCATION: us-central1
STATE: ACTIVE
TYPE: VPC_PRIMARY_SUBNET
SITE_TO_SITE: N/A
NEXT_HOP: vpc2-ncc
HUB: cl-hi-hub
ROUTE_TABLE: prod

ワークロード VPC3 を NCC グループ non-prod のスポークとして構成する

gcloud コマンドを使用して、ワークロード VPC3 を（ワークロード）スポークとして構成し、スポークを group:non-prod に割り当てます。

gcloud network-connectivity spokes linked-vpc-network create vpc3-sp \
--hub=cl-hi-hub \
--description=codelab-vpc3-ncc-spoke \
--vpc-network=vpc3-ncc \
--global \
--group=non-prod

出力例

Create request issued for: [vpc3-sp]
Waiting for operation [projects/cloudnet-demo/locations/global/operations/operation-1778757016454-651c5241b83fe-18b62f78-02d70f9a] to complete...done.
Created spoke [vpc3-sp].
createTime: '2026-05-14T11:10:16.758117151Z'
description: codelab-vpc3-ncc-spoke
etag: '2'
group: projects/cloudnet-demo/locations/global/hubs/cl-hi-hub/groups/non-prod
hub: projects/cloudnet-demo/locations/global/hubs/cl-hi-hub
linkedVpcNetwork:
  uri: https://www.googleapis.com/compute/v1/projects/cloudnet-demo/global/networks/vpc3-ncc
name: projects/cloudnet-demo/locations/global/spokes/vpc3-sp
spokeType: VPC_NETWORK
state: ACTIVE
uniqueId: efe8cfed-d77f-4636-aaae-898e73897b49
updateTime: '2026-05-14T11:10:52.880508489Z'

gcloud コマンドを使用して、NCC ハブの「prod」ルートテーブルのプレフィックスを表示します。

gcloud network-connectivity hubs route-tables routes list --hub=cl-hi-hub --route_table=prod

出力例

IP_CIDR_RANGE: 10.1.2.0/24
PRIORITY:
LOCATION: us-central1
STATE: ACTIVE
TYPE: VPC_PRIMARY_SUBNET
SITE_TO_SITE: N/A
NEXT_HOP: vpc2-ncc
HUB: cl-hi-hub
ROUTE_TABLE: prod

ワークロード VPC1 を NCC グループ:services のスポークとして構成します。

gcloud コマンドを使用して、ワークロード VPC1 を（ワークロード）スポークとして構成し、スポークを group:services に割り当てます。

gcloud network-connectivity spokes linked-vpc-network create vpc1-sp \
--hub=cl-hi-hub \
--description=codelab-vpc1-ncc-spoke \
--vpc-network=vpc1-ncc \
--global \
--group=services

出力例

Create request issued for: [vpc1-sp]
Waiting for operation [projects/cloudnet-demo/locations/global/operations/operation-1778758397065-651c57665f795-1af6d94f-942c9ebd] to complete...done.
Created spoke [vpc1-sp].
createTime: '2026-05-14T11:33:17.359361160Z'
description: codelab-vpc1-ncc-spoke
etag: '2'
group: projects/cloudnet-demo/locations/global/hubs/cl-hi-hub/groups/services
hub: projects/cloudnet-demo/locations/global/hubs/cl-hi-hub
linkedVpcNetwork:
  uri: https://www.googleapis.com/compute/v1/projects/cloudnet-demo/global/networks/vpc1-ncc
name: projects/cloudnet-demo/locations/global/spokes/vpc1-sp
spokeType: VPC_NETWORK
state: ACTIVE
uniqueId: 82b29a2b-50cb-4557-8b12-3345f5a36ad6
updateTime: '2026-05-14T11:33:55.914406863Z'

us-central1 の SSE ゲートウェイ用に NCC Gateway スポークを構成する

gcloud コマンドを使用して、us-central1 に NCC Gateway スポークを作成します。

gcloud beta network-connectivity spokes gateways create cl-ncc-gw-usc-sp \
--region=us-central1 \
--hub=cl-hi-hub \
--capacity=1g \
--ip-range-reservations=10.100.0.0/23 \
--group=gateways

出力例

Create request issued for: [cl-ncc-gw-usc-sp]
Waiting for operation [projects/cloudnet-demo/locations/us-central1/operations/operation-1778758907555-651c594d36fc5-783a8d5d-8d3e341b] to complete...done.
Created spoke [cl-ncc-gw-usc-sp].
createTime: '2026-05-14T11:41:48.066042872Z'
etag: '2'
gateway:
  capacity: CAPACITY_1_GBPS
  ipRangeReservations:
  - ipRange: 10.100.0.0/23
group: projects/cloudnet-demo/locations/global/hubs/cl-hi-hub/groups/gateways
hub: projects/cloudnet-demo/locations/global/hubs/cl-hi-hub
name: projects/cloudnet-demo/locations/us-central1/spokes/cl-ncc-gw-usc-sp
spokeType: GATEWAY
state: ACTIVE
uniqueId: ffe8e2b7-c864-4279-9d21-ca72d87083fe
updateTime: '2026-05-14T11:44:08.787947523Z'

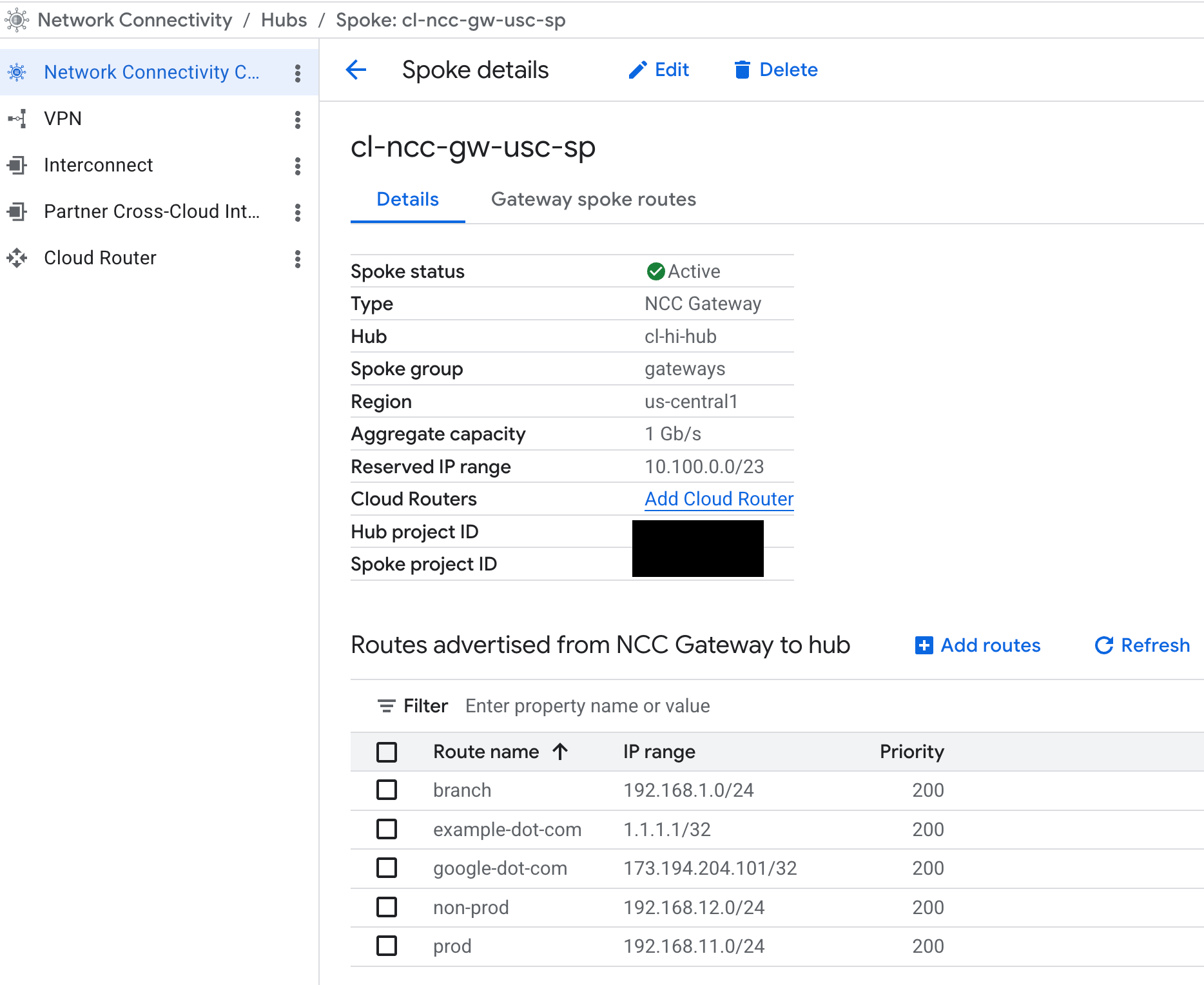

gcloud コマンドを使用して NCC スポークを一覧表示します。

gcloud network-connectivity spokes list

出力例

NAME: vpc2-sp
LOCATION: global
HUB: cl-hi-hub
GROUP: prod
TYPE: VPC network
RESOURCE COUNT: 1
DATA TRANSFER: N/A
DESCRIPTION: codelab-vpc2-ncc-spoke

NAME: vpc3-sp
LOCATION: global
HUB: cl-hi-hub
GROUP: non-prod
TYPE: VPC network
RESOURCE COUNT: 1
DATA TRANSFER: N/A
DESCRIPTION: codelab-vpc3-ncc-spoke

NAME: vpc1-sp
LOCATION: global
HUB: cl-hi-hub
GROUP: services
TYPE: VPC network
RESOURCE COUNT: 1
DATA TRANSFER: N/A
DESCRIPTION: codelab-vpc1-ncc-spoke

NAME: cl-ncc-gw-usc-sp
LOCATION: us-central1
HUB: cl-hi-hub
GROUP: gateways
TYPE:
RESOURCE COUNT: 1
DATA TRANSFER: Off
DESCRIPTION:

「cl-hi-hub」NCC ハブで構成されている NCC スポークを調べます。

NCC Gateway から NCC Hub に IP プレフィックスをアドバタイズする

特定のプレフィックスを NCC ハブのルートテーブルに通知するように NCC Gateway を構成します。

gcloud beta network-connectivity spokes gateways advertised-routes create example-dot-com \
--ip-range=1.1.1.1/32 \
--priority=200 \
--advertise-to-hub \
--region=us-central1 \
--spoke=cl-ncc-gw-usc-sp


gcloud beta network-connectivity spokes gateways advertised-routes create google-dot-com \
--ip-range=173.194.204.101/32 \
--priority=200 \
--advertise-to-hub \
--region=us-central1 \
--spoke=cl-ncc-gw-usc-sp


gcloud beta network-connectivity spokes gateways advertised-routes create branch \
--ip-range=192.168.1.0/24 \
--priority=200 \
--advertise-to-hub \
--region=us-central1 \
--spoke=cl-ncc-gw-usc-sp


gcloud beta network-connectivity spokes gateways advertised-routes create prod \
--ip-range=192.168.11.0/24 \
--priority=200 \
--advertise-to-hub \
--region=us-central1 \
--spoke=cl-ncc-gw-usc-sp

gcloud beta network-connectivity spokes gateways advertised-routes create non-prod \
--ip-range=192.168.12.0/24 \
--priority=200 \
--advertise-to-hub \
--region=us-central1 \
--spoke=cl-ncc-gw-usc-sp

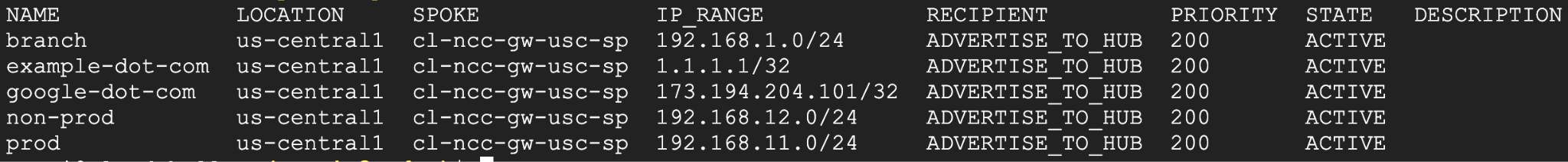

gcloud コマンドを使用して、ゲートウェイスポークから発信されたアドバタイズドルートを一覧表示する

gcloud beta network-connectivity spokes gateways advertised-routes list --region=us-central1

出力例

NCC Gateway スポークのアドバタイズドルートを調べる

ウェブコンソールで、[Network Connectivity] > [Network Connectivity Center] に移動し、[スポーク] タブを選択して、[cl-ncc-gw-usc-sp] をクリックします。

4. Cloud Interconnect ハイブリッド接続

この記事の執筆時点では、NCC Gateway は Google Cloud Interconnect のみをサポートしています。NCC Gateway は、Google テナントプロジェクトのグローバル VPC と Cloud Router を使用して、VLAN アタッチメントと BGP ピアリングセッションを終了します。

図では、NCC Gateway に論理的に接続された Cloud Interconnect と VLAN アタッチメントのペアが示されていますが、VLAN アタッチメントを終端する基盤となるコンポーネントは、Google マネージドテナントグローバル VPC の Cloud Router です。このセクションでは、オンプレミス接続の BGP セッションを管理するように、NCC Gateway に関連付けられた Cloud Router を構成します。

us-central1 の NCC Gateway 固有の Cloud Router

gcloud コマンドを使用して、NCC Gateway 専用の Cloud Router を構成します。

gcloud beta compute routers create ncc-gw-usc1-cr \
--ncc-gateway=https://networkconnectivity.googleapis.com/v1/projects/"${projectid}"/locations/us-central1/spokes/cl-ncc-gw-usc-sp \
--asn=64666 \
--advertisement-mode=CUSTOM \
--set-advertisement-ranges=10.100.2.0/23 \
--region=us-central1

出力例

Creating router [ncc-gw-usc1-cr]...done.
NAME            REGION       NCC_GATEWAY
ncc-gw-usc1-cr  us-central1  cl-ncc-gw-usc-sp

NCC_GW_NAME: NCC Gateway スポークの完全な URI。URI の形式は次のパターンに従います。https://networkconnectivity.googleapis.com/v1/projects/"${projectid}"/locations/REGION/spokes/GATEWAY_SPOKE_NAME
ADVERTISED_IP_RANGES: トラフィックを Google Cloud に誘導するためにオンプレミスネットワークにアドバタイズする IP 範囲。

この gcloud コマンドを使用して、作成したばかりのルーターを一覧表示します

gcloud compute routers list --filter="region:(us-central1)"

Cloud Router は VPC に関連付けられていません

NAME                      REGION       NETWORK
ncc-gw-usc1-cr            us-central1  N/A

Cloud Router のインターフェースとして使用される既存の専用 Cloud Interconnect から VLAN アタッチメントを作成します。次の構成例では、リンクローカル IP アドレスを候補サブネット範囲として使用しています。この範囲の特定のホストアドレスは、BGP ピアリングの構成に使用されます。

gcloud compute interconnects attachments dedicated create vl2029-ead1 \
--region=us-central1 \
--interconnect=projects/some-interconnect-project/global/interconnects/interconnect-lab-sea26-zone1 \
--router=ncc-gw-usc1-cr \
--vlan=2024 \
--bandwidth=500m \
--mtu=1440 \
--candidate-subnets=169.254.222.216/29

Created [https://www.googleapis.com/compute/v1/projects/"${projectname}"/regions/us-central1/interconnectAttachments/vl2029-ead1].

gcloud compute interconnects attachments dedicated create vl3029-ead2 \
--region=us-central1 \
--interconnect=projects/some-interconnect-project/global/interconnects/interconnect-lab-sea26-zone2 \
--router=ncc-gw-usc1-cr  \
--vlan=3026 \
--bandwidth=500m \
--mtu=1440 \
--candidate-subnets=169.254.220.184/29

Created [https://www.googleapis.com/compute/v1/projects/"${projectname}"/regions/us-central1/interconnectAttachments/vl3029-ead2].

インターフェースを使用して us-central1 で NCC Gateway Cloud Router を構成する

gcloud コマンドを使用して、us-central で作成した VLAN アタッチメントを NCC Gateway Cloud Router に関連付けます。

gcloud compute routers add-interface ncc-gw-usc1-cr \
--region=us-central1 \
--interface-name=if-vl2029-ead1 \
--interconnect-attachment=vl2029-ead1

出力:

Updated [https://www.googleapis.com/compute/v1/projects/cloudnet-demo/regions/us-central1/routers/ncc-gw-usc1-cr].

上記で作成した VLAN アタッチメントの BGP ピアを構成します。

次の gcloud コマンドを使用して、Cloud Router インターフェースで BGP ピアリングを有効にします。

gcloud compute routers add-bgp-peer ncc-gw-usc1-cr \
--region=us-central1 \
--peer-name=bgp-vl2029-ead1 \
--interface=if-vl2029-ead1 \
--peer-asn=65112 \
--advertisement-mode=DEFAULT

出力:

Creating peer [bgp-vl2029-ead1] in router [ncc-gw-usc1-cr]...done.

2 つ目の VLAN アタッチメントインターフェースを使用して、us-central1 で NCC Gateway Cloud Router を構成する。

gcloud コマンドを使用して、2 番目の VLAN アタッチメントを NCC Gateway の Cloud Router のインターフェースとして追加します。

gcloud compute routers add-interface ncc-gw-usc1-cr \
--region=us-central1 \
--interface-name=if-vl3029-ead2 \
--interconnect-attachment=vl3029-ead2

出力:

Updated [https://www.googleapis.com/compute/v1/projects/cloudnet-demo/regions/us-central1/routers/ncc-gw-usc1-cr]

次の gcloud コマンドを使用して、Cloud Router インターフェースで BGP ピアリングを有効にします。

gcloud compute routers add-bgp-peer ncc-gw-usc1-cr \
--region=us-central1 \
--peer-name=bgp-vl3029-ead2 \
--interface=if-vl3029-ead2 \
--peer-asn=65112 \
--advertisement-mode=DEFAULT

オンプレミス BGP スピーカーで BGP ピアリングのステータスを確認する

gcloud コマンドを使用して、オンプレミスルーターの BGP ピアのステータスを確認し、NCC Gateway Cloud Router がオンプレミスネットワークに送信しているルートを確認します。

gcloud compute routers get-status ncc-gw-usc1-cr \
--region=us-central1

--format="yaml(result.bgpPeerStatus)"

出力:

BGP の状態が [確立済み] であることを確認します。

result:
  bgpPeerStatus:
  - advertisedRoutes:
    - destRange: 10.100.2.0/23
      kind: compute#route
      nextHopIp: 169.254.111.217
      nextHopOrigin: INCOMPLETE
      priority: 100
      routeType: BGP
    enableIpv4: true
    enableIpv6: false
    ipAddress: 169.254.111.217
    md5AuthEnabled: false
    name: bgp-vl2029-ead1
    numLearnedRoutes: 2
    peerIpAddress: 169.254.111.218
    state: Established
    status: UP
    uptime: 6 minutes, 27 seconds
    uptimeSeconds: '387'
  - advertisedRoutes:
    - destRange: 10.100.2.0/23
      kind: compute#route
      nextHopIp: 169.254.112.217
      nextHopOrigin: INCOMPLETE
      priority: 100
      routeType: BGP
    enableIpv4: true
    enableIpv6: false
    ipAddress: 169.254.112.217
    md5AuthEnabled: false
    name: bgp-vl3029-ead2
    numLearnedRoutes: 1
    peerIpAddress: 169.254.112.218
    state: Established
    status: UP
    uptime: 1 minutes, 35 seconds
    uptimeSeconds: '95'

gcloud コマンドを使用して、NCC Gateway Cloud Router がオンプレミスネットワークから受信しているルートを確認します。

gcloud compute routers get-status ncc-gw-usc1-cr \
--region=us-central1 \
--format="yaml(result.bestRoutes)"

出力:

result:
  bestRoutes:
  - asPaths:
    - asLists:
      - 65112
      pathSegmentType: AS_SEQUENCE
    creationTimestamp: '2026-05-14T10:02:44.265-07:00'
    destRange: 172.16.0.0/16
    kind: compute#route
    nextHopInterRegionCost: 0
    nextHopIp: 169.254.111.218
    nextHopMed: 0
    nextHopOrigin: IGP
    priority: 65536
    routeType: BGP
  - asPaths:
    - asLists:
      - 65112
      pathSegmentType: AS_SEQUENCE
    creationTimestamp: '2026-05-14T09:54:04.340-07:00'
    destRange: 3.3.3.0/24
    kind: compute#route
    nextHopInterRegionCost: 0
    nextHopIp: 169.254.111.218
    nextHopMed: 0
    nextHopOrigin: IGP
    priority: 65536
    routeType: BGP
  - asPaths:
    - asLists:
      - 65112
      pathSegmentType: AS_SEQUENCE
    creationTimestamp: '2026-05-14T09:58:56.189-07:00'
    destRange: 4.4.4.0/24
    kind: compute#route
    nextHopInterRegionCost: 0
    nextHopIp: 169.254.112.218
    nextHopMed: 0
    nextHopOrigin: IGP
    priority: 65536
    routeType: BGP

サブネットルートは自動的にアドバタイズされるため、GCP カスタムプレフィックスをオンプレミスにアドバタイズします。カスタムプレフィックスの「サマリー」ルートをアドバタイズできます。**

cloud compute routers update ncc-gw-usc1-cr \
    --project=cloudnet-demo \
    --region=us-central1 \
    --advertisement-mode custom \
    --set-advertisement-groups=all_subnets \
    --set-advertisement-ranges="10.1.0.0/16"

出力:

Updating router [ncc-gw-usc1-cr]...done.

5. サードパーティの SSE と NCC Gateway の統合

Secure Access Connect は、サードパーティのセキュリティサービスエッジ（SSE）プロダクトを NCC Gateway に接続して、上り（内向き）と下り（外向き）のトラフィックを保護できる機能です。主な機能は、GCP とサードパーティの SSE プロバイダ間のリンクを確立することです。

このセクションでは、Strata Cloud Manager にログインして、NCC Gateway で SSE プロキシサービスを有効にして構成します。

このサービスは、次の 2 つの主要なリソースで構成されています。

Secure Access Connect レルム: Google Cloud プロジェクトを SSE サービスにリンクするグローバルリソース。VPC またはユーザーのグループに共有セキュリティポリシー空間を確立し、同じセキュリティポリシーのセットに則って管理する必要があるゲートウェイを SSE プロバイダに公開します。
Secure Access Connect アタッチメント: NCC Gateway が SSE サービスでトラフィックを処理できるようにするリージョン論理リソース。パートナーの SSE スタックとの信頼と接続を確立するために必要なメタデータを保持します。

Secure Access Connect レルムを作成する

gcloud beta network-security secure-access-connect realms create codelab-sac-realm \
--security-service=prisma-access

ペア設定キーを特定する

セキュアアクセス接続レルムを Prisma Access に関連付けるには、ペア設定キーが必要です。この英数字文字列は、Strata Cloud Manager ウェブポータルを使用して SSE ゲートウェイを構成し、プロビジョニングするために使用されます。

gcloud beta network-security secure-access-connect realms describe codelab-sac-realm

createTime: '2026-04-21T13:48:53.760262401Z'
name: projects/"${projectname}"/locations/global/sacRealms/codelab-cden
pairingKey:
  expireTime: '2026-04-28T13:48:51.107221733Z'
  key: 2a52a7e2-7c95-4dc7-9155-c3234976fad4
securityService: PALO_ALTO_PRISMA_ACCESS
state: PENDING_PARTNER_ATTACHMENT
updateTime: '2026-04-21T13:48:55.874553834Z'

Prisma Access で Managed Cloud WAN を使用してパートナーレルムを作成する

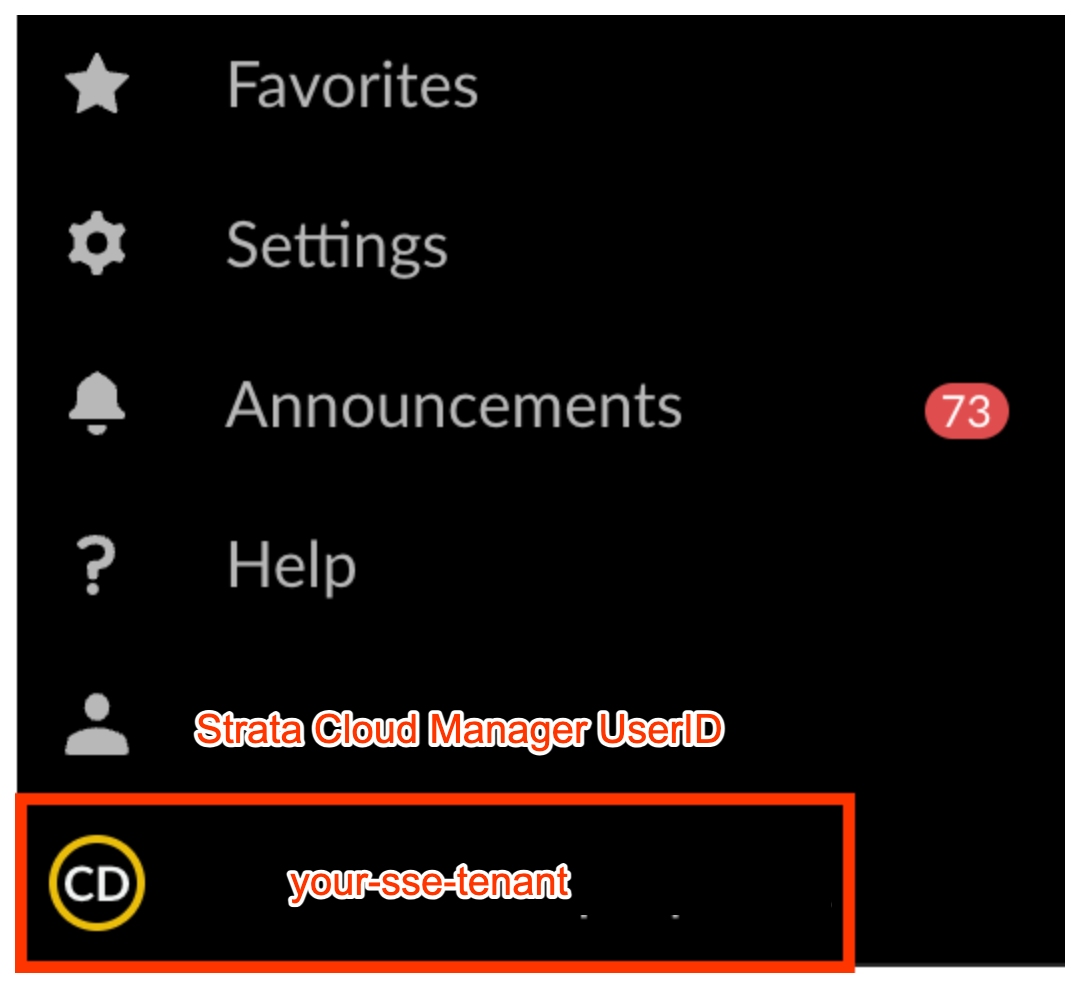

Strata Cloud Manager にログインし、割り当てられた SSE ゲートウェイテナントを使用していることを確認します。

SAC レルムをパートナーテナントに接続するには、次の場所に移動します。

[System Settings] -> [Integrations] -> [Managed Cloud WANs]

[接続] をクリックします。

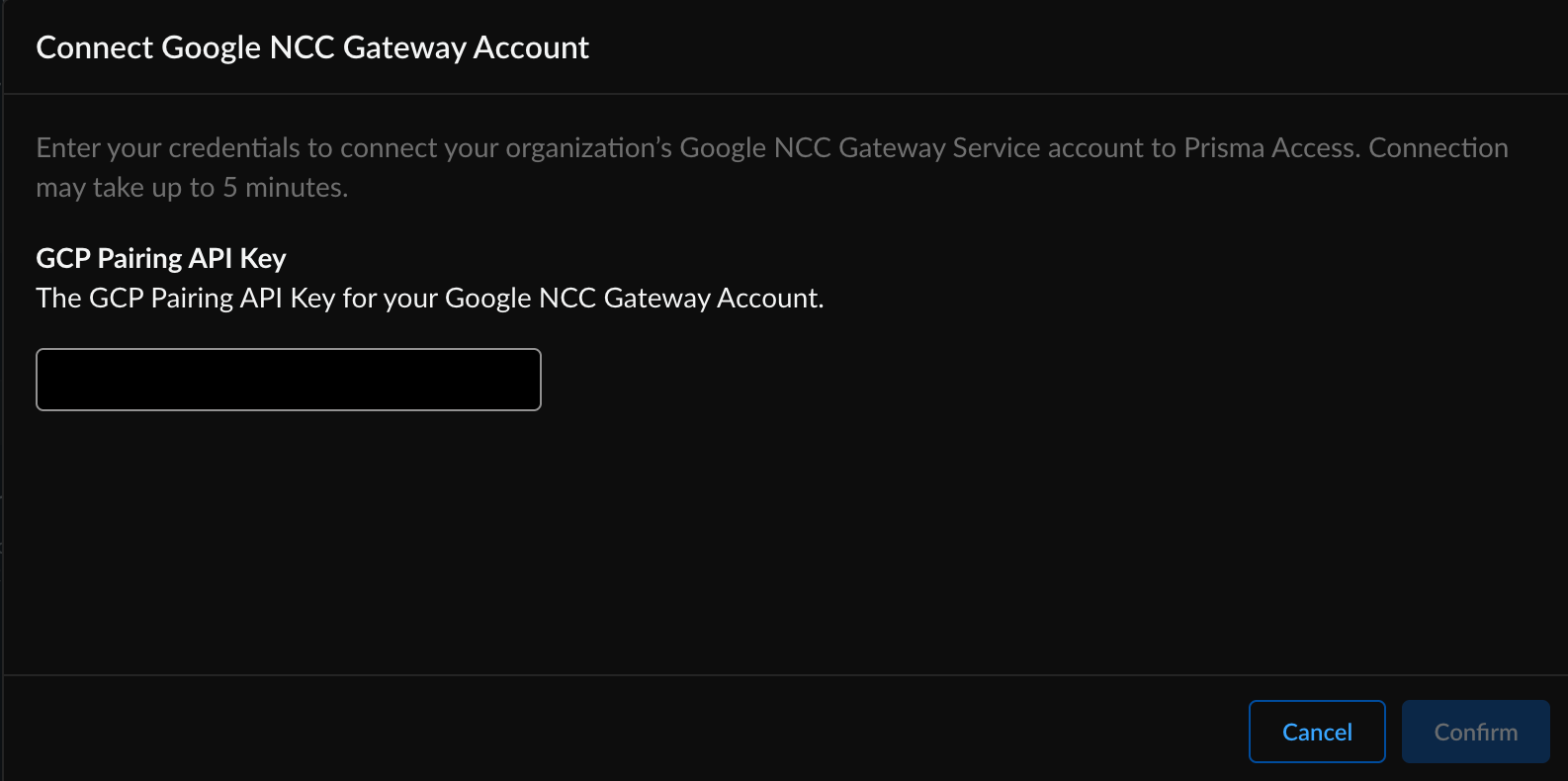

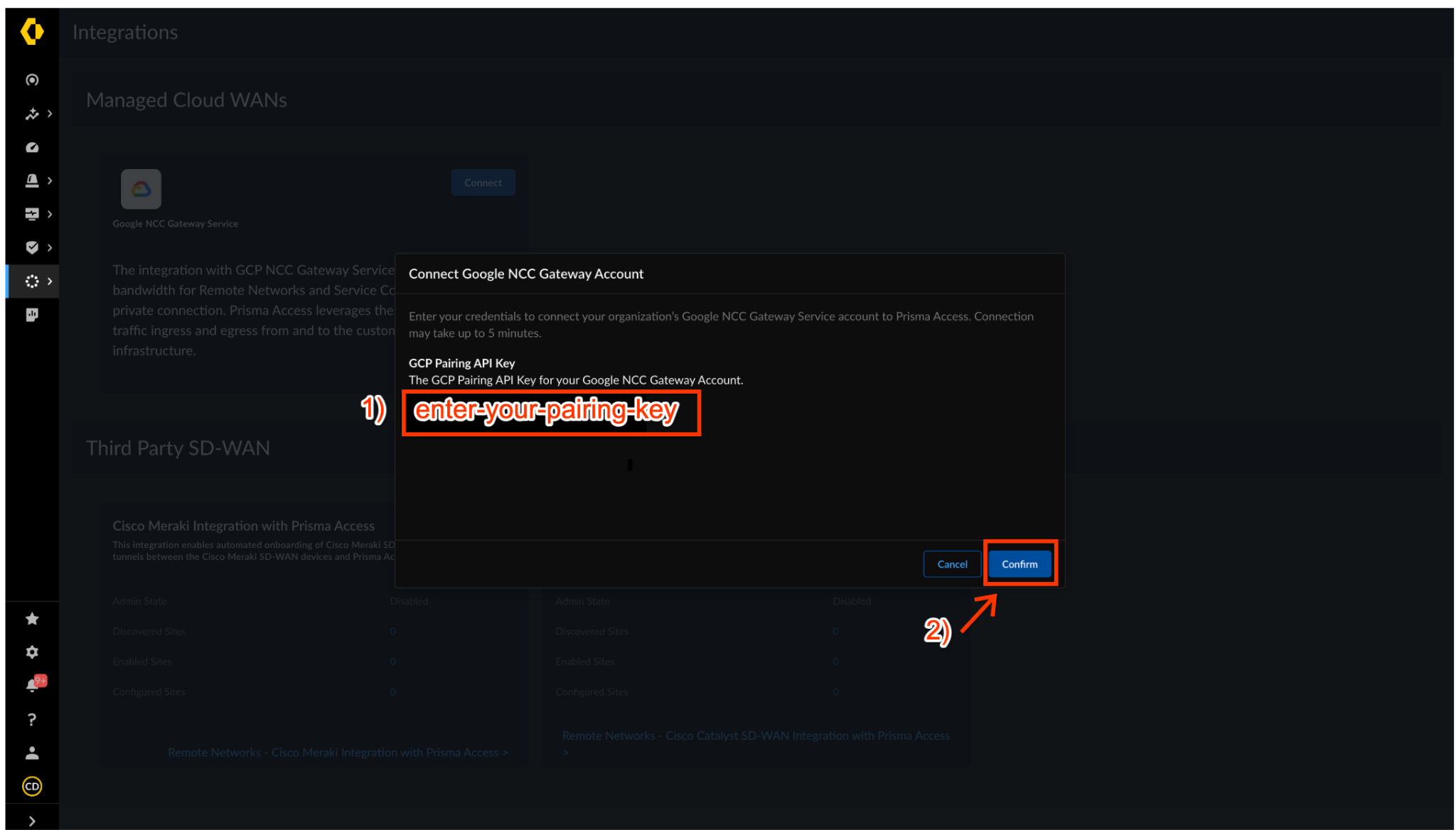

[Connect Google NCC Gateway Account] ダイアログボックスに、SAC レルムのペアリングキーを入力します。[確認] をクリックして、レルムの作成を開始します。

NCC Gateway のステータスが [接続済み] に更新されるまで数分かかります。

GCP Cloud Shell で、gcloud コマンドを使用して SAC レルムに関連付けられているペア設定キーを見つけます。

gcloud beta network-security secure-access-connect realms describe codelab-sac-realm

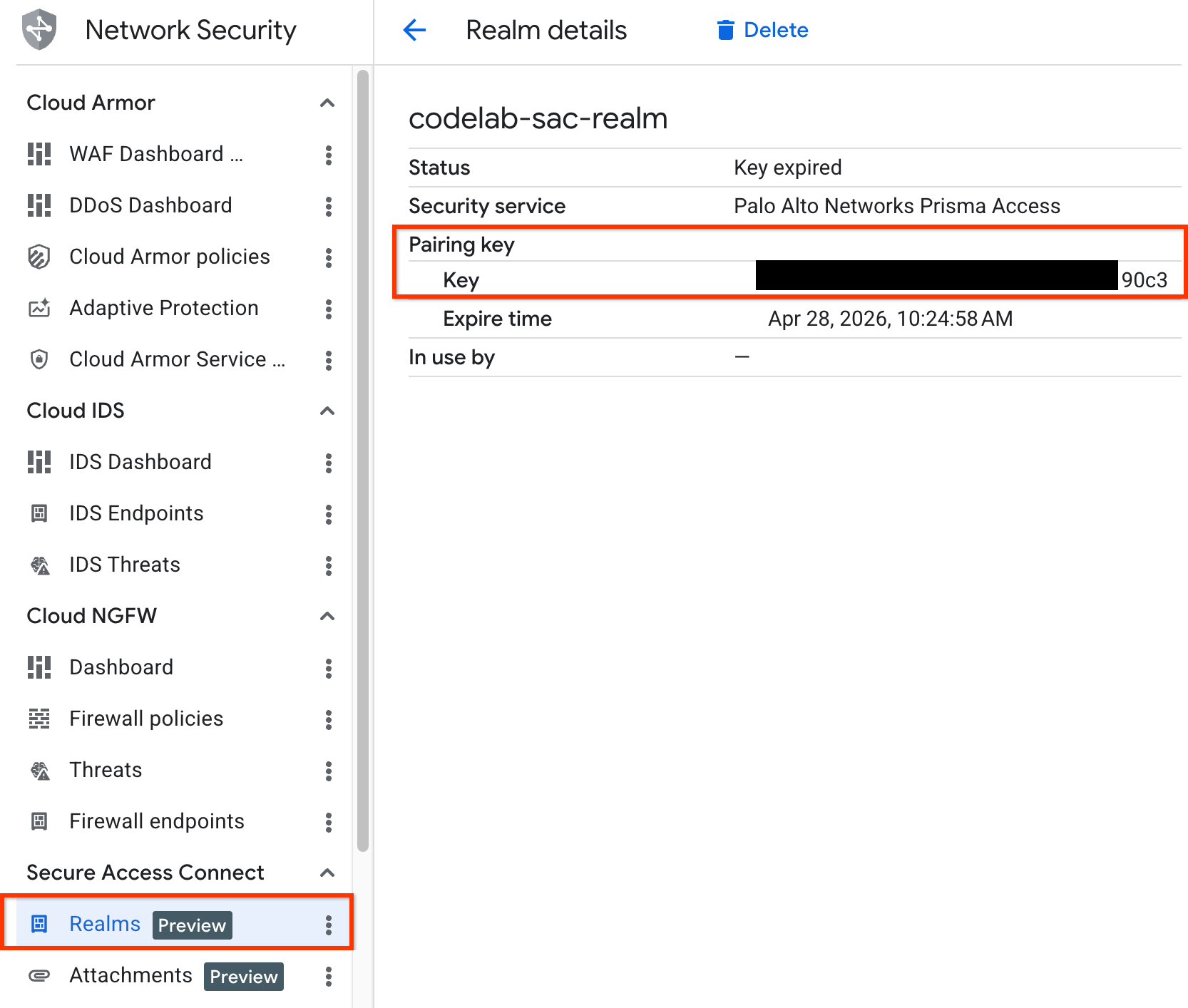

GCP Console でペア設定キーを確認することもできます。

次の場所に移動して、NCC Gateway SSE クラスタをマネージド Cloud WAN 接続として追加します。

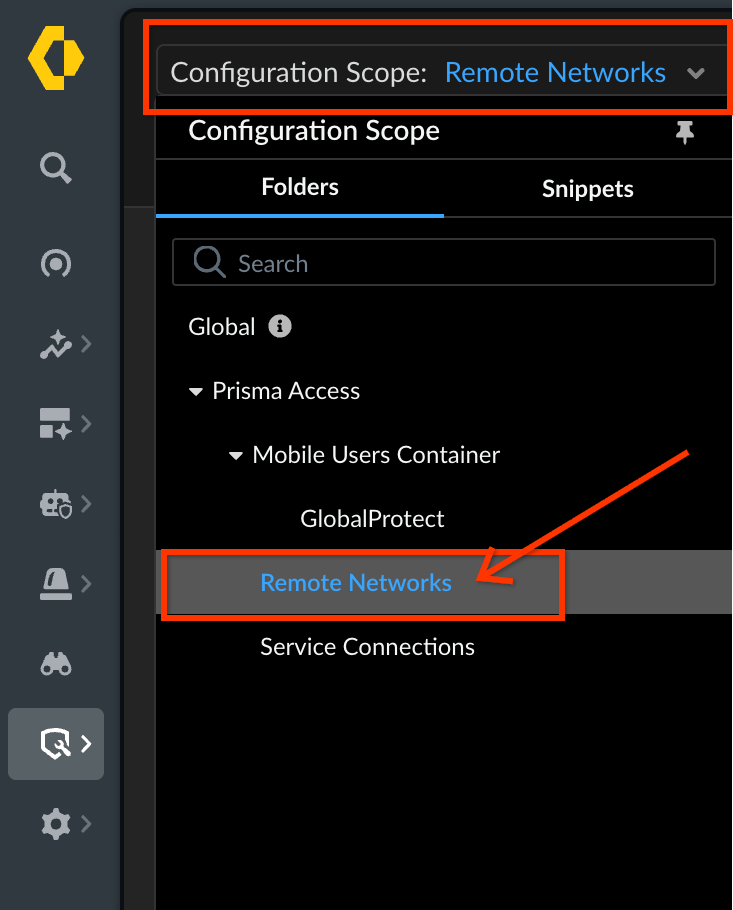

[Configuration] > [NGFW and Prisma Access] > [Configuration Scope] をクリックし、[Prisma Access] セクションで [Remote Network] を選択します。

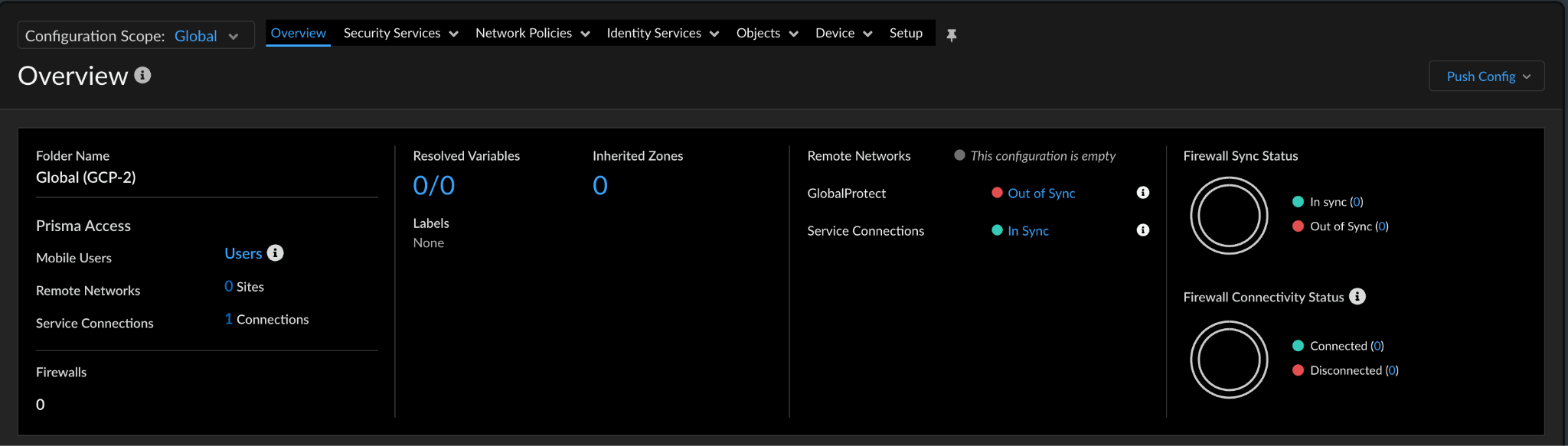

[概要] ページで [設定] をクリックし、[マネージド Cloud WAN 接続] を選択します。

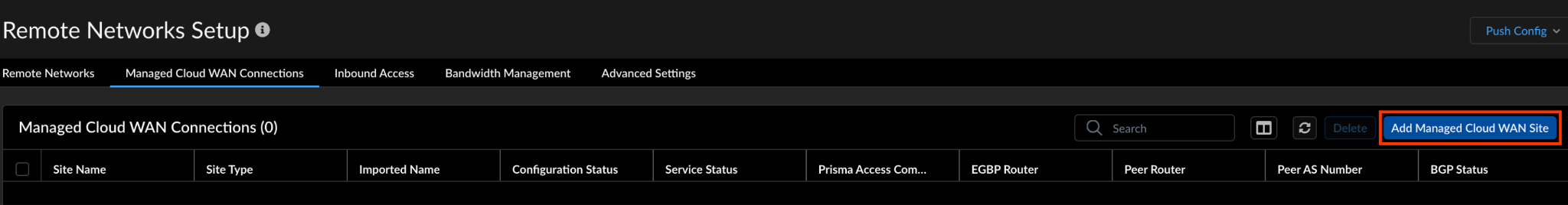

[マネージド Cloud WAN サイトを追加] をクリックします。

NCC Gateway で SSE インスタンスを有効にする

GCP コンソールに切り替え、gcloud コマンドを使用して Secure Access Connect アタッチメントを作成します。

gcloud alpha network-security secure-access-connect attachments create codelab-sac-attachment-usc1 \
--location=us-central1 \
--realm=codelab-sac-realm  \
--gateway=cl-ncc-gw-usc-sp

パートナーゲートウェイを作成する

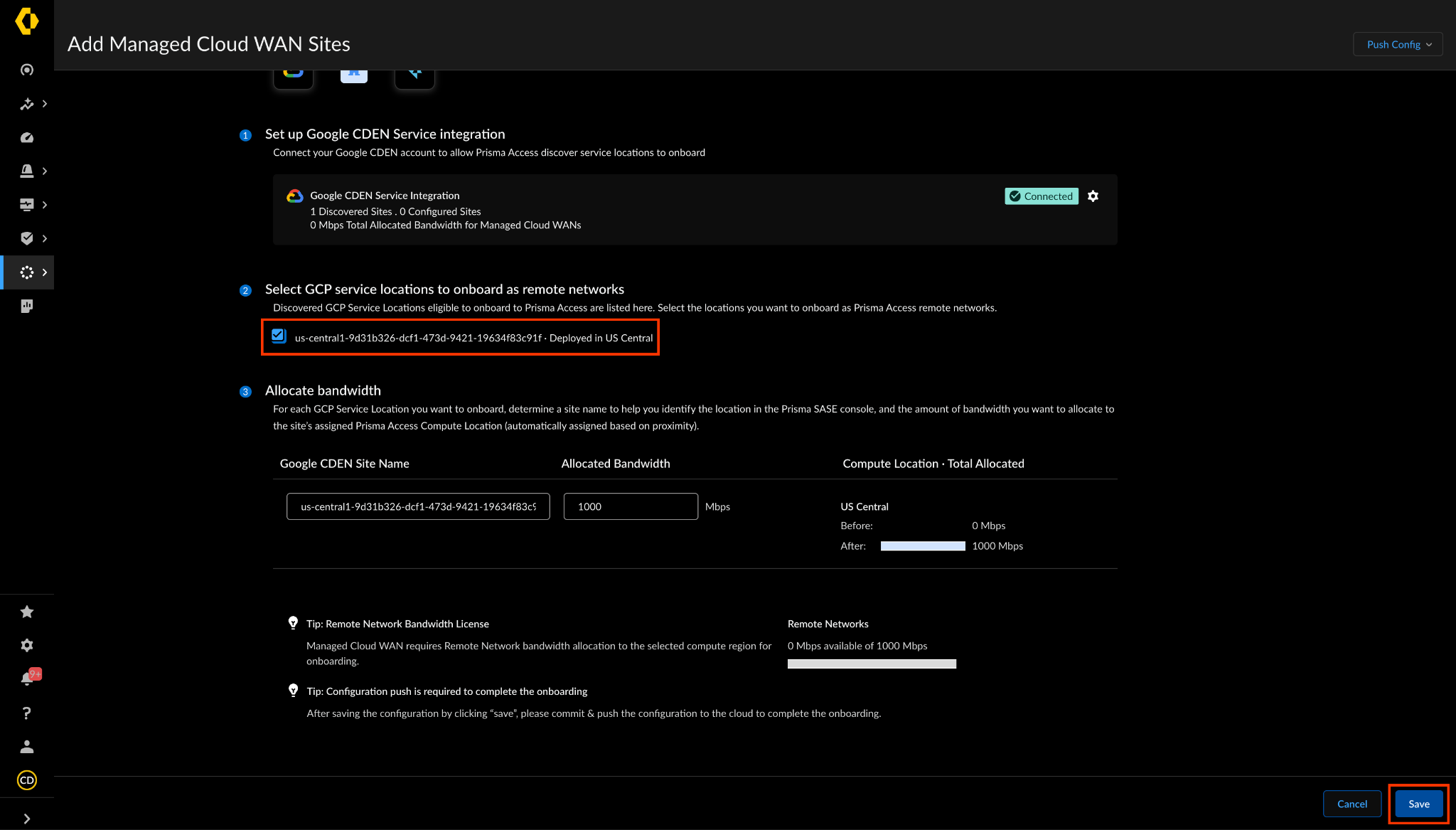

マネージドクラウド WAN 接続のパラメータを入力します。

サイト名 - 接続に固有の名前を入力します。
**サービスタイプ -**サービスタイプとして Google NCC Gateway を選択します。
接続名 - N CC Gateway SAC アタッチメントの有効化と作成で作成した GCP サービスロケーションを選択します。
Prisma Access コンピューティングロケーション - Prisma Access と NCC ゲートウェイの統合をデプロイするコンピューティングロケーションを選択します。
帯域幅（Mbps） - 割り当てる帯域幅を Mbps で選択します。割り当て可能な最大値は 10,000 Mbps（10 Gbps）です。

割り当て可能な最大値は 10,000 Mbps（10 Gbps）です。

完了したら、[保存] をクリックします。

NCC Gateway の SSE インスタンス構成を同期する

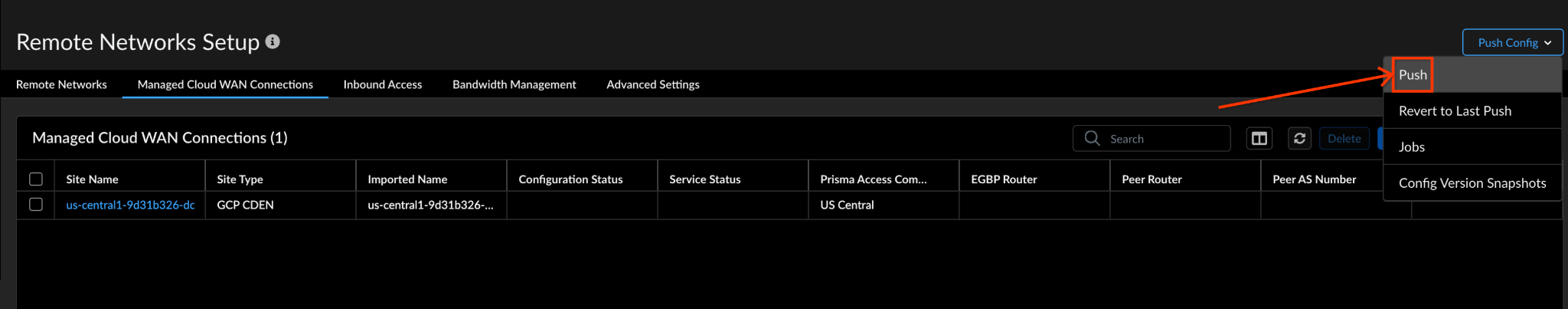

[Push Config] を選択して、NCC Gateway スポークにパートナー SSE インスタンスを作成します。

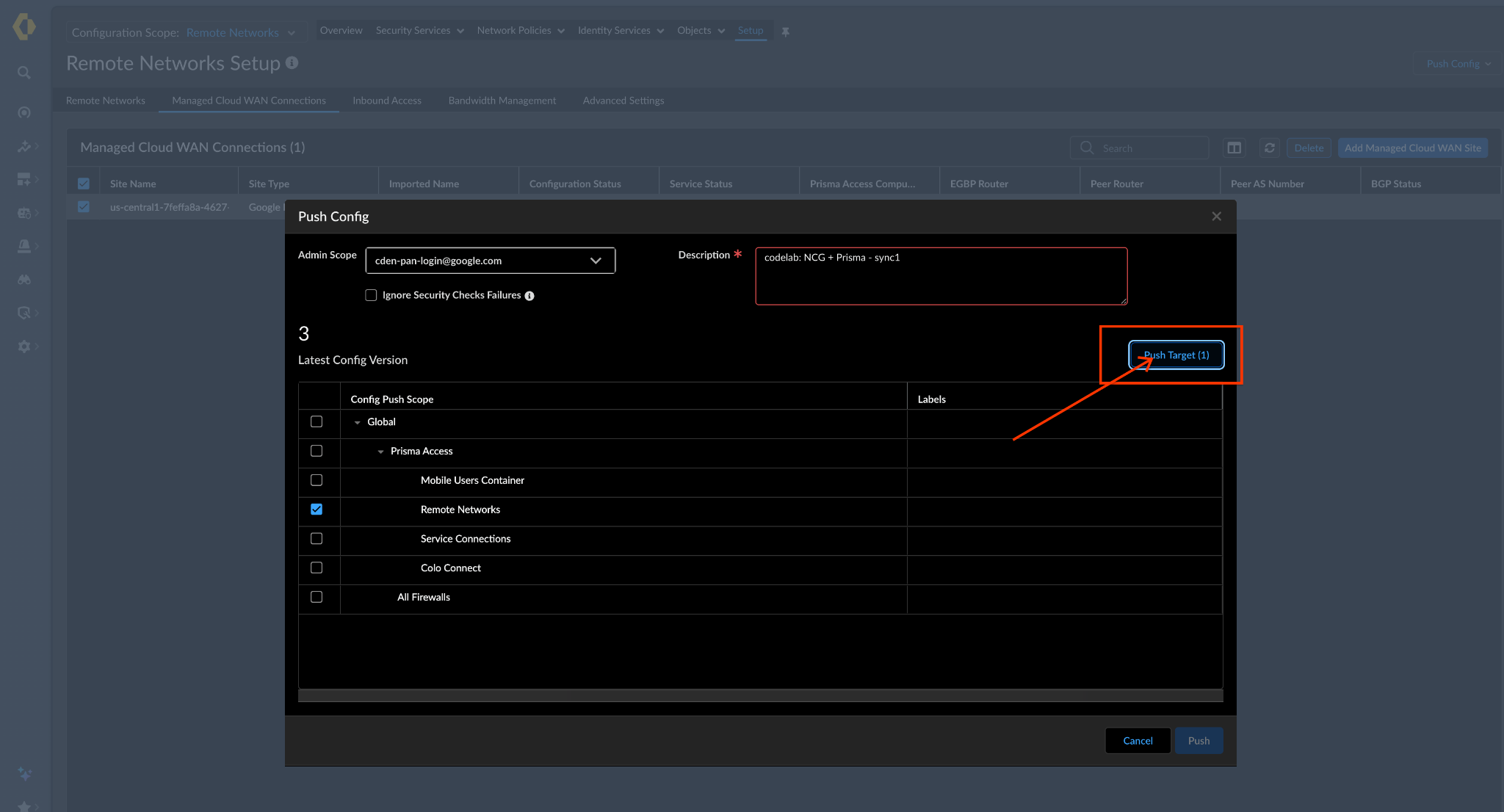

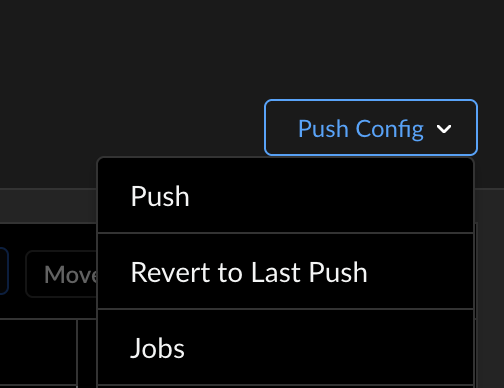

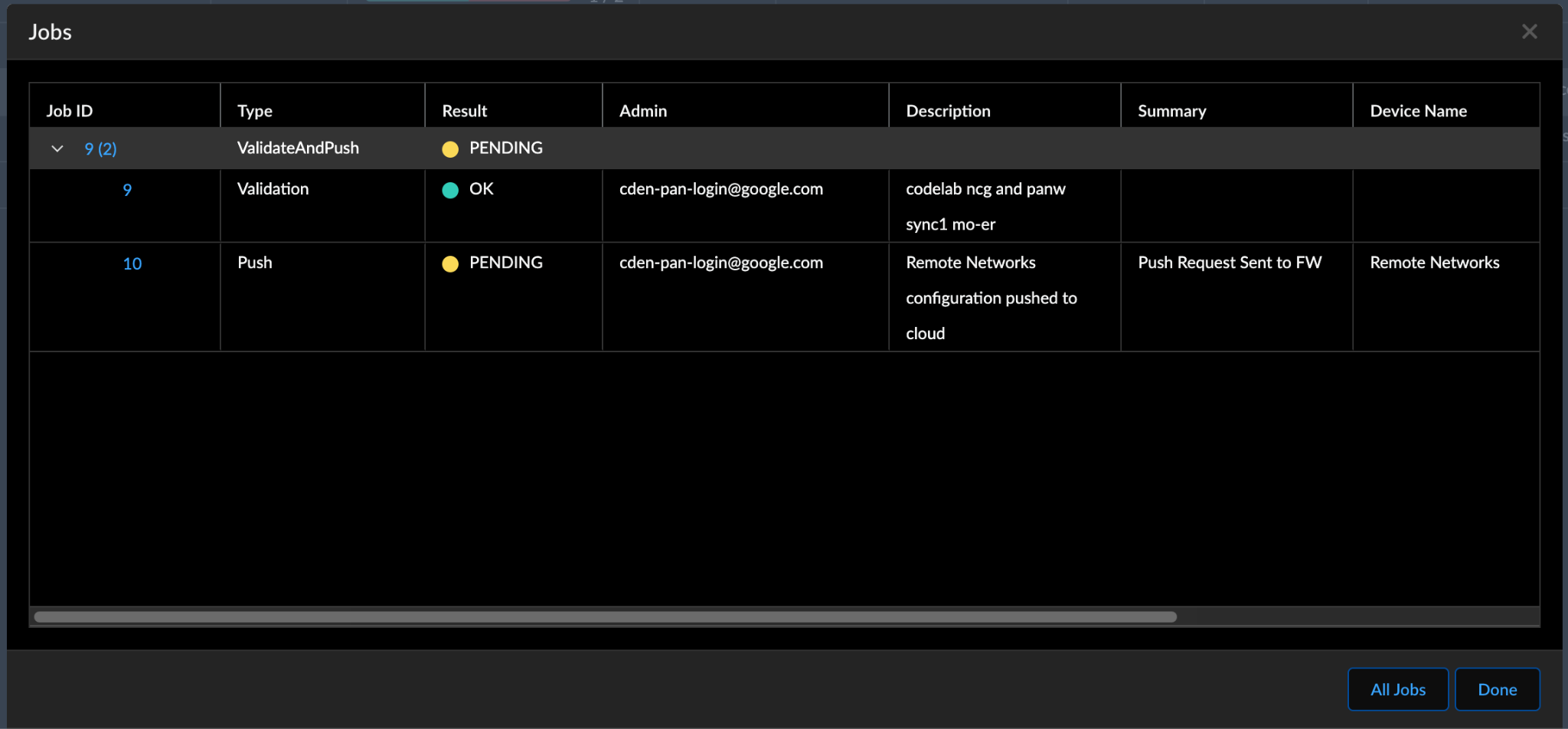

[Push Config] をクリックして [Jobs] を選択し、進行状況をモニタリングします。特定のジョブのすべての「結果」が完了するまで待ちます。

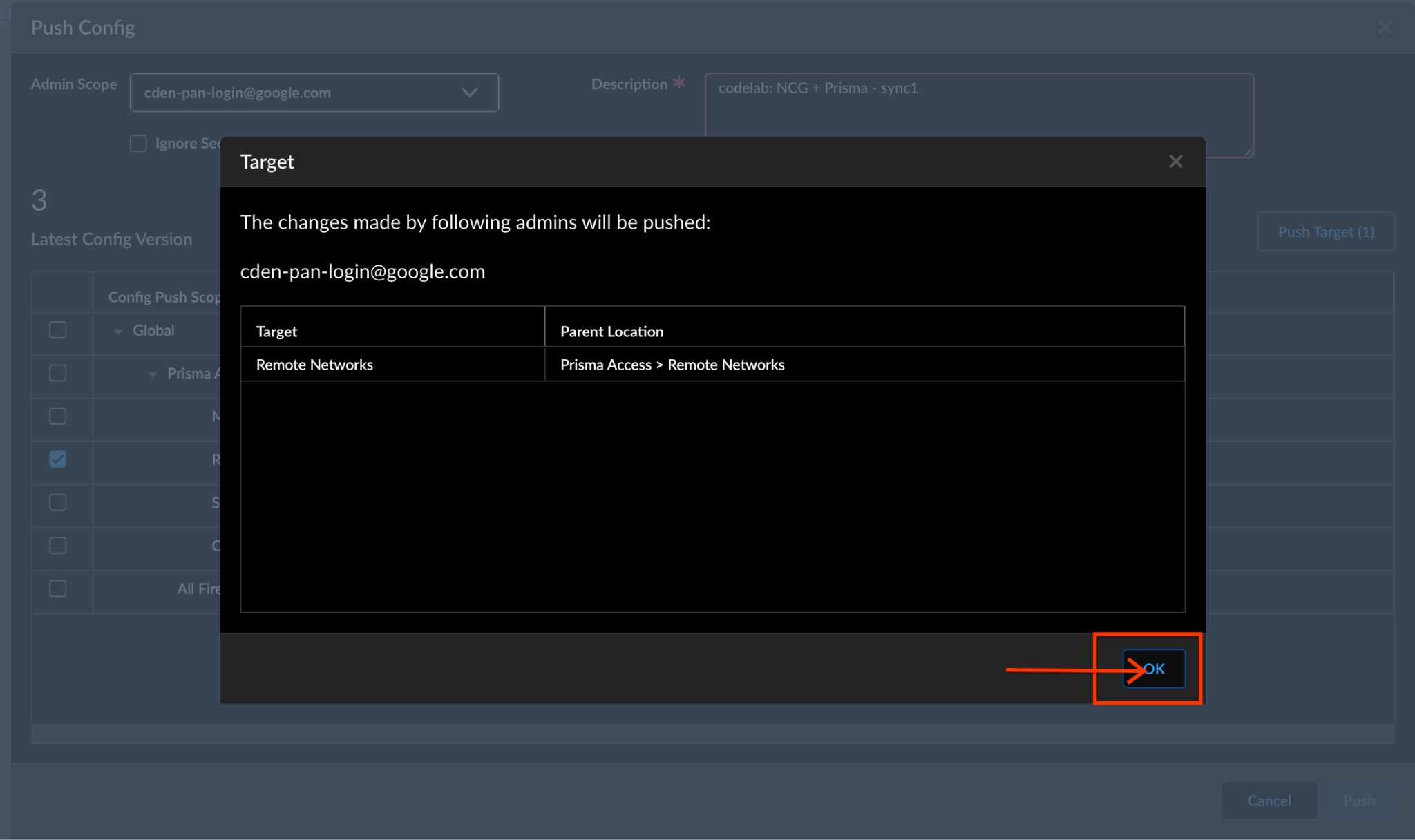

完了したら、[完了] をクリックします。

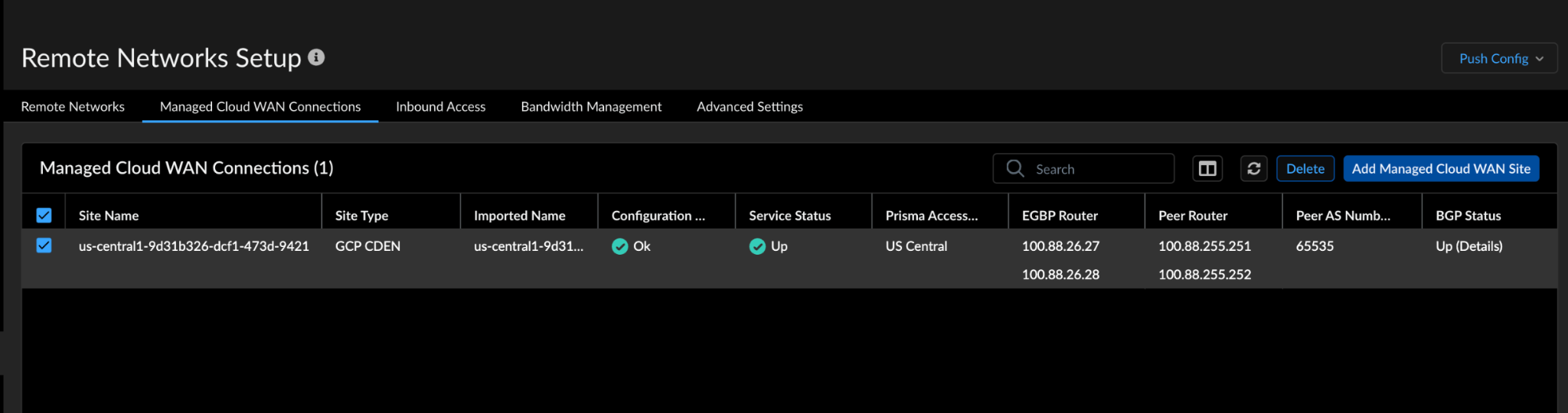

[Configuration] > [NGFW and Prisma Access] > [Configuration Scope] > [Prisma Access] > [Remote Networks] > [Setup] > [Managed Cloud WAN Connections] に移動して、パートナーの SSE ゲートウェイのステータスを確認します。

Prisma Access は、Managed Cloud WAN Connection の BGP 構成を自動的にプロビジョニングします。

6. NCC Gateway を介したデータパスを確認する

GCP Cloud Shell コンソールに切り替えます。

gcloud コマンドを使用して、ゲートウェイスポークから発信されたアドバタイズルートを表示します。

gcloud beta network-connectivity spokes gateways advertised-routes list --region=us-central1

「vm1-vpc1-ncc」に SSH 接続し、TCP ダンプを開始して「vm2-vpc2-ncc」からの ICMP パケットをトレースします。この VM は VPC2 に存在します。

vm1-vpc1-ncc

sudo tcpdump -i any icmp -v -e -n

「vm1-vpc2-ncc」への SSH セッションを確立し、「vm1-vpc1-ncc」の IP アドレスを ping します。

vm1-vpc2-ncc

ping 10.1.1.2

出力:

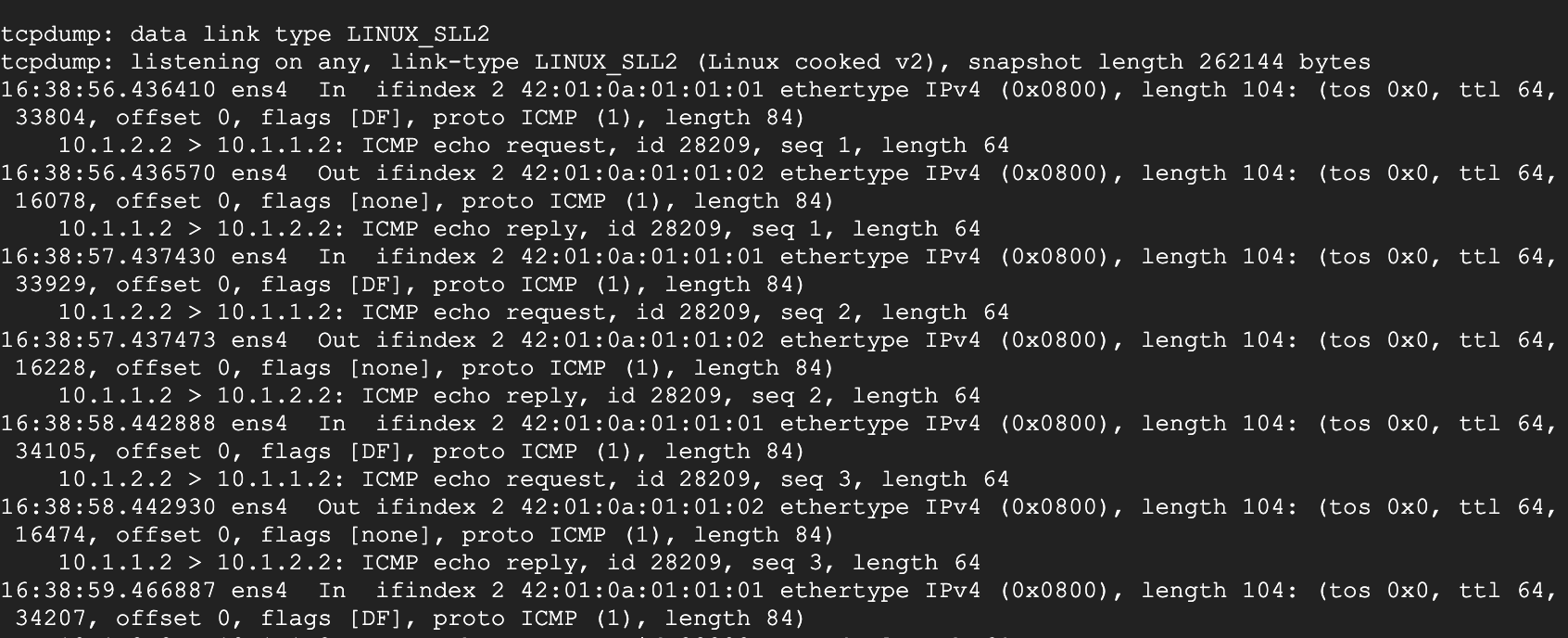

vm1-vpc1-ncc に次のトレースが表示されます。

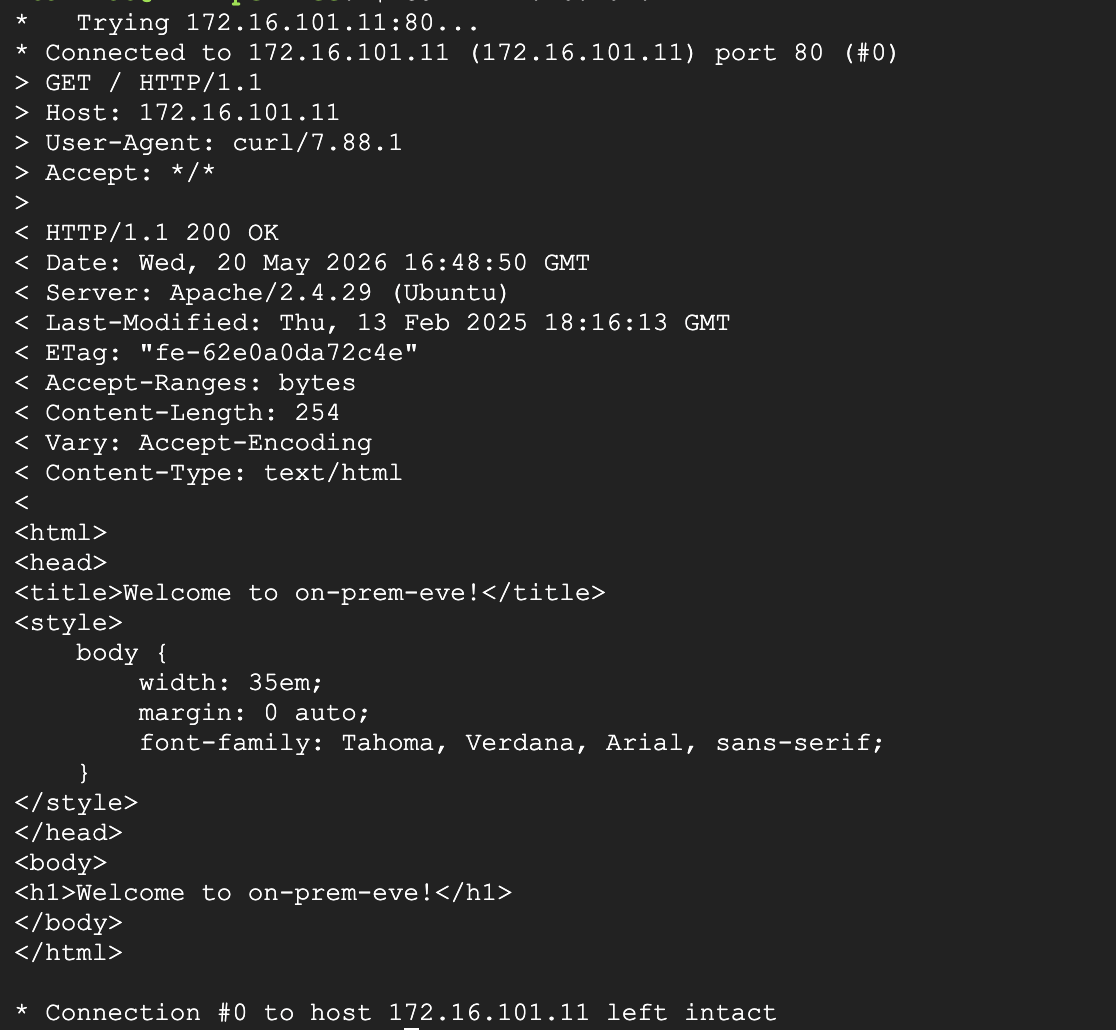

VM-1 でオンプレミス HTTP サーバーに対して curl コマンドを実行して、オンプレミスの到達可能性をテストする

vm1-vpc1-ncc

curl 172.16.101.11 -vv

出力:

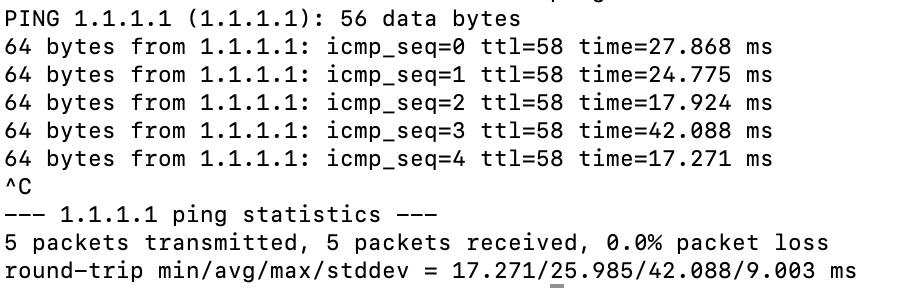

「vm1-vpc2-ncc」への SSH セッションを確立し、IP アドレス「1.1.1.1」を ping します。

vm1-vpc2-ncc

ping 1.1.1.1

出力:

Prisma（Strata Cloud Manager）で許可する必要があるため、ping が機能しません。有効にしてみましょう。

Strata Cloud Manager —-> [Configuration] —-> [NGFW and Prisma Access] に移動すると、次のように表示されます。

左上の [Global] プルダウンメニューを押し、[Remote Networks] を選択します。次に、[Security Services] タブをクリックして [Security Policy] を選択します。以下をご覧ください。

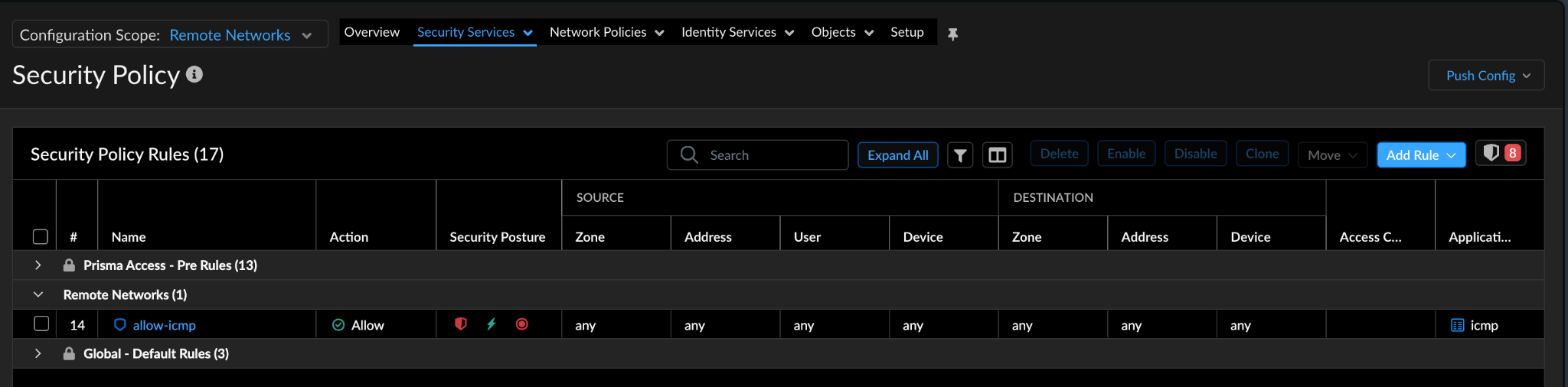

右上の [ルールの追加] をクリックし、「icmp を許可」ルールを作成して、vm1-vpc2-ncc と 1.1.1.1 間の ICMP トラフィックを許可します。完了したら、右上の [構成をプッシュ] をクリックします。

ジョブを確認して、構成が正常に push されたことを確認します。[Push Config]（プッシュ構成） -> [Jobs]（ジョブ）をクリックします。

ジョブが成功したら、vm1-vpc2-ncc からもう一度 ping テストを行います。

成功しました。この Codelab を完了しました。

7. ラボのクリーンアップ

VLAN アタッチメントを削除する

gcloud compute interconnects attachments delete vl2024-ead1 \
--region=us-central1 \
--quiet

gcloud compute interconnects attachments delete vl3026-ead2 \
--region=us-central1 \
--quiet

NCC Gateway Cloud Router の BGP ピアと BGP インターフェースを削除する

gcloud compute routers remove-bgp-peer ncc-gw-usc1-cr \
--peer-name=bgp-vl2024-ead1 \
--region=us-central1


gcloud compute routers remove-interface ncc-gw-usc1-cr \
--interface-name=if-vl3026-ead2 \
--region=us-central1

ncc-gw-usc1-cr と ncc-gw-usc1-cr を削除する

gcloud compute routers delete ncc-gw-usc1-cr \
--region=us-central1 \
--quiet

ゲートウェイアドバタイズドルートを削除する

gcloud beta network-connectivity spokes gateways advertised-routes delete ncc-gw-usc1-cr \
--region=us-central1 \
--spoke=cl-ncc-gw-usw-sp \

NCC VPC スポークを削除する

gcloud network-connectivity spokes delete vpc1-sp --global --quiet
gcloud network-connectivity spokes delete vpc2-sp --global --quiet
gcloud network-connectivity spokes delete vpc3-sp --global --quiet

ncc-gateway スポークを削除する

gcloud network-connectivity spokes delete cl-ncc-gw-usc-sp --region=us-central1 \
--quiet

セキュアアクセスレルムを削除する

gcloud beta network-security secure-access-connect realms delete codelab-sac-realm --quie

NCC Hub を削除する

gcloud network-connectivity hubs delete ncc-hub --quiet

ファイアウォールルールを削除する

gcloud compute firewall-rules delete ncc1-vpc-internal --quiet
gcloud compute firewall-rules delete ncc2-vpc-internal --quiet
gcloud compute firewall-rules delete ncc3-vpc-internal --quiet
gcloud compute firewall-rules delete ncc1-vpc-iap --quiet
gcloud compute firewall-rules delete ncc2-vpc-iap --quiet
gcloud compute firewall-rules delete ncc3-vpc-iap --quiet

GCE インスタンスを削除する

gcloud compute instances delete vm1-vpc1-ncc --zone=us-central1-a --quiet
gcloud compute instances delete vm2-vpc2-ncc --zone=us-central1-a --quiet
gcloud compute instances delete vm1-vpc3-ncc --zone=us-east1-b --quiet

VPC サブネットを削除する

gcloud compute networks subnets delete vpc1-ncc-subnet1 --region us-central1 --quiet
gcloud compute networks subnets delete vpc1-ncc-subnet2 --region us-central1 --quiet
gcloud compute networks subnets delete vpc1-ncc-subnet3 --region us-central1 --quiet

VPC を削除する

gcloud compute networks delete vpc1-ncc vpc2-ncc vpc3-ncc vpc4-ncc, vpc5-ncc --quiet

8. 完了

Network Connectivity Center ラボが完了しました。

学習した内容

NCC ハイブリッド検査トポロジを構成する
NCC Gateway スポーク
Google Cloud 上の Palo Alto Network SSE Gateway
PANW: Strata Cloud Manager

次のステップ
