Codelab: เกตเวย์ NCC ที่มี PANW SSE

1. บทนำ

ภาพรวม

ในแล็บนี้ ผู้ใช้จะได้สำรวจวิธีที่ Network Connectivity Center (NCC) ใช้เกตเวย์ NCC เพื่อสร้างการเชื่อมต่อที่ปลอดภัย ผู้ใช้จะใช้ Secure Access Connect เพื่อผสานรวมผลิตภัณฑ์ Security Service Edge (SSE) ของบุคคลที่สาม ซึ่งจะช่วยให้ตรวจสอบและปกป้องการไหลของการเข้าชมได้อย่างมีประสิทธิภาพ การกำหนดค่านี้ช่วยลดความซับซ้อนในการจัดการเครือข่ายด้วยการนำเสนอโมเดลที่ใช้เกตเวย์แบบรวมศูนย์สำหรับการรักษาความปลอดภัยของการรับส่งข้อมูลที่เข้าและออกจากสภาพแวดล้อม Google Cloud

สิ่งที่คุณจะสร้าง

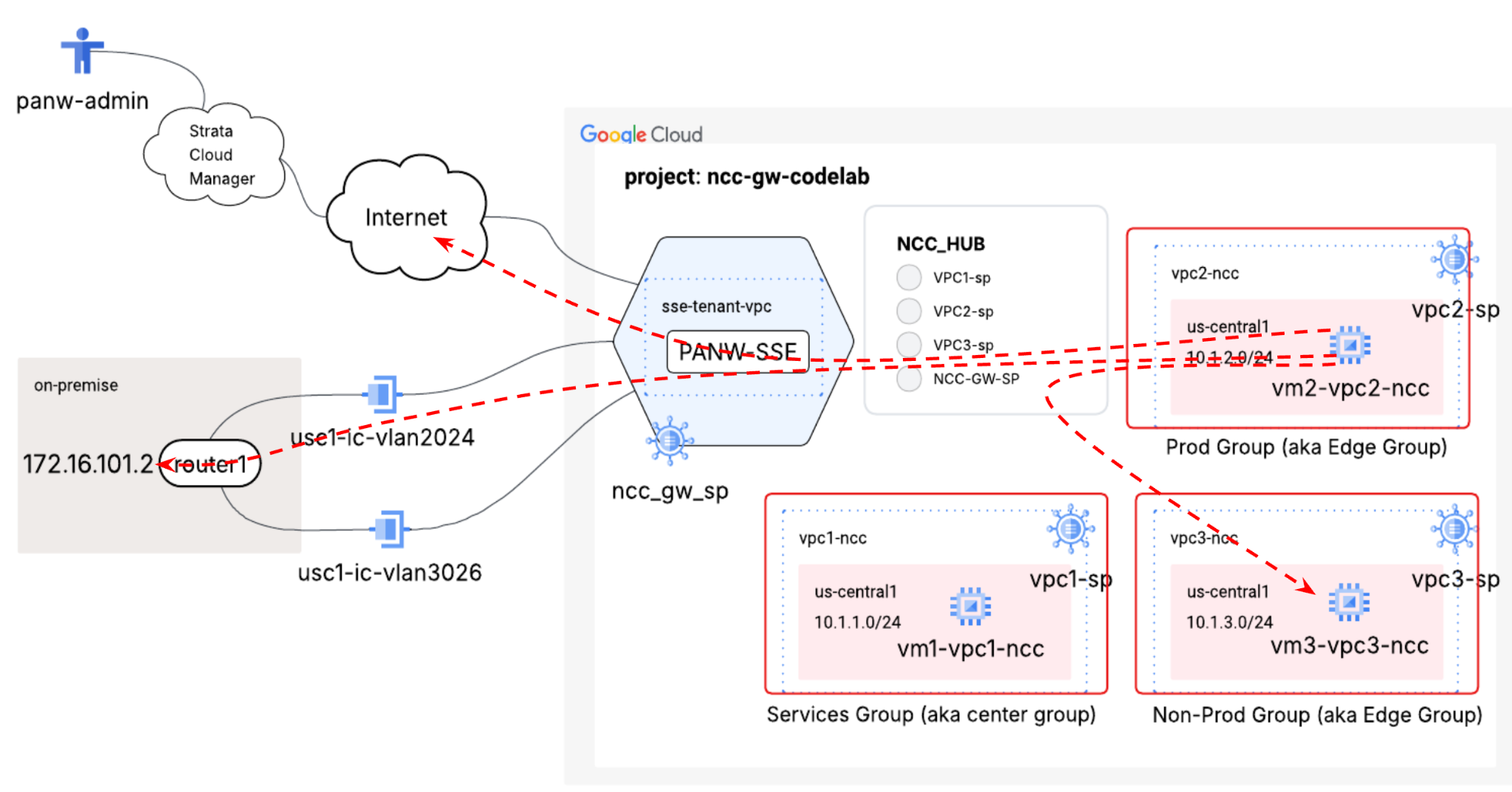

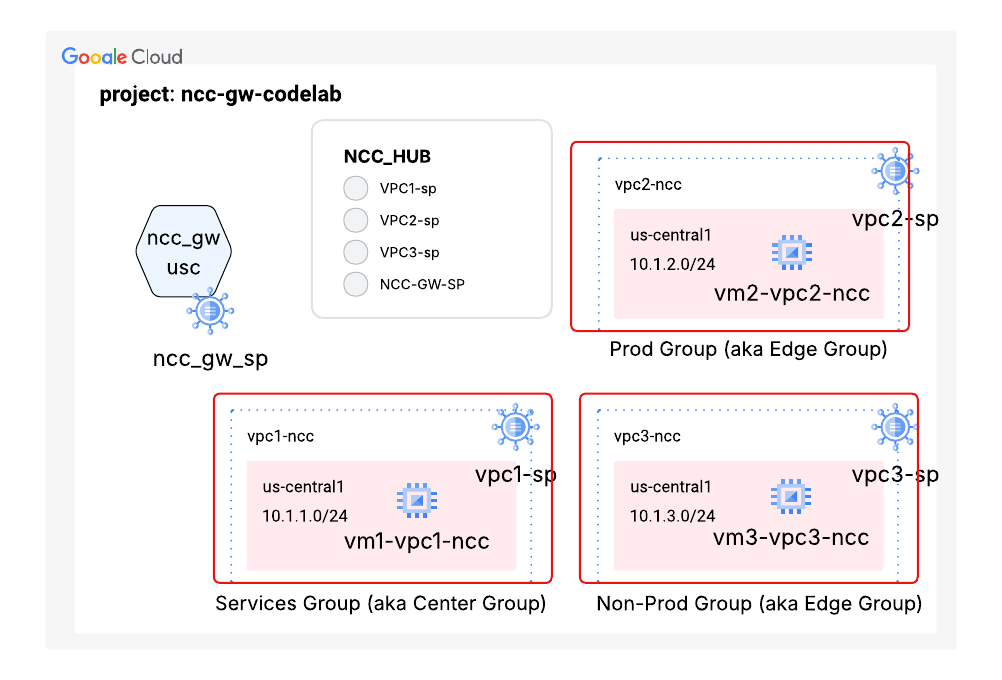

ใน Codelab นี้ คุณจะได้สร้างโทโพโลยีฮับและสโป๊กเชิงตรรกะด้วยฮับ NCC ซึ่งจะใช้โครงสร้างการเชื่อมต่อ VPC แบบ Full Mesh ใน VPC ที่แตกต่างกัน 3 รายการ

สิ่งที่คุณจะได้เรียนรู้

  • โทโพโลยีการตรวจสอบแบบผสม
  • NCC Gateway
  • การเชื่อมต่อเพื่อการเข้าถึงที่ปลอดภัย
  • SSE ของ Palo Alto Network

สิ่งที่คุณต้องมี

  • ความรู้เกี่ยวกับเครือข่าย VPC ของ GCP
  • ความรู้เกี่ยวกับ Cloud Router และการกำหนดเส้นทาง BGP
  • Codelab นี้ต้องใช้ VPC 5 รายการ VPC อย่างน้อย 1 รายการต้องอยู่ในโปรเจ็กต์ที่แยกต่างหากจากฮับ NCC
  • ตรวจสอบโควต้า: เครือข่ายและขอเครือข่ายเพิ่มเติมหากจำเป็น ภาพหน้าจอด้านล่าง


วัตถุประสงค์

  • ตั้งค่าสภาพแวดล้อม GCP
  • กำหนดค่า Network Connectivity Center สำหรับการตรวจสอบแบบไฮบริด

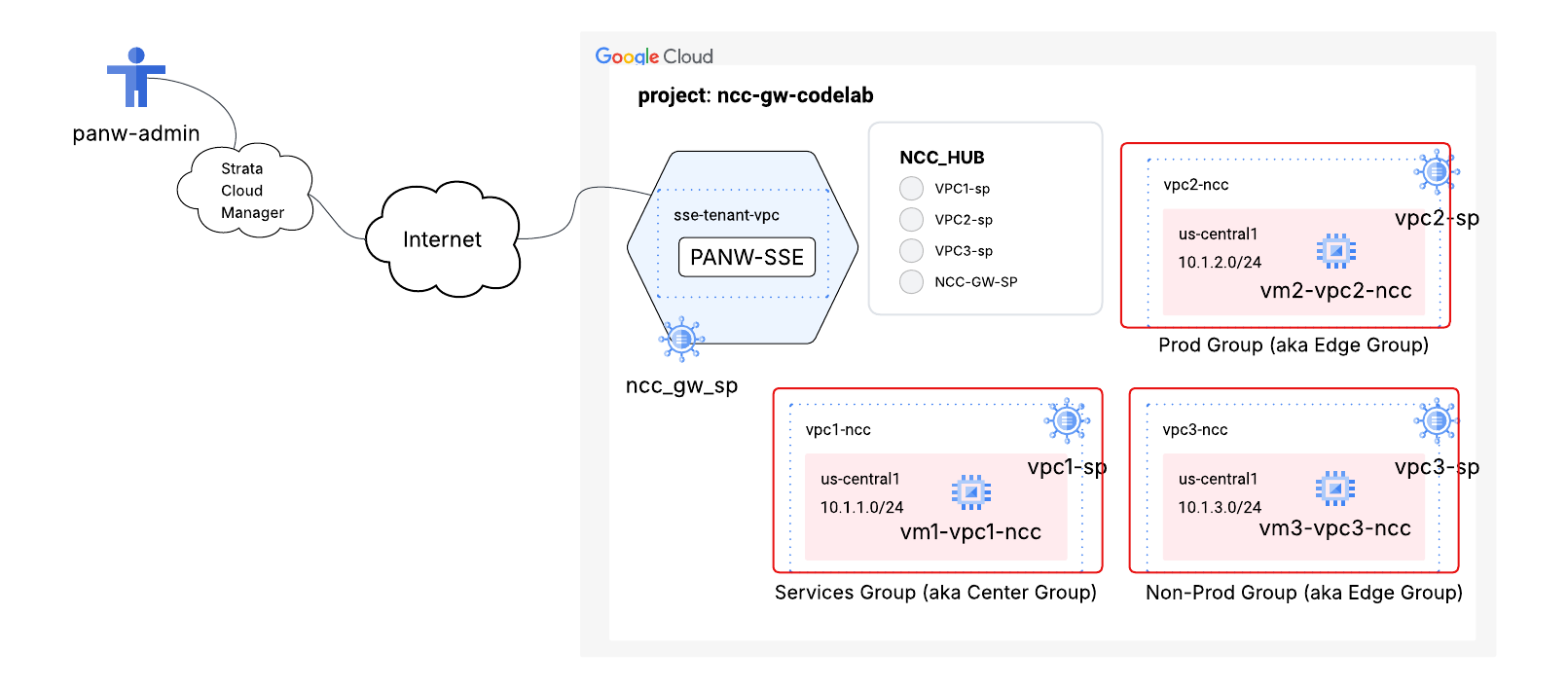

  • จัดสรร Palo Alto Network Stratacloud Manager สำหรับ SSE
  • ตรวจสอบเส้นทางข้อมูล
  • สำรวจฟีเจอร์ความพร้อมในการให้บริการของ NCC
  • ล้างทรัพยากรที่ใช้แล้ว

ก่อนเริ่มต้น

คอนโซล Google Cloud และ Cloud Shell

หากต้องการโต้ตอบกับ GCP เราจะใช้ทั้งคอนโซล Google Cloud และ Cloud Shell ตลอดทั้ง Lab นี้

คอนโซล Google Cloud ของโปรเจ็กต์ฮับ NCC

คุณเข้าถึง Cloud Console ได้ที่ https://console.cloud.google.com

ตั้งค่ารายการต่อไปนี้ใน Google Cloud เพื่อให้กำหนดค่า Network Connectivity Center ได้ง่ายขึ้น

ในคอนโซล Google Cloud ในหน้าตัวเลือกโปรเจ็กต์ ให้เลือกหรือสร้างโปรเจ็กต์ Google Cloud

หมายเหตุ: หากไม่ต้องการเก็บทรัพยากรที่สร้างขึ้นในขั้นตอนนี้ ให้สร้างโปรเจ็กต์แทนการเลือกโปรเจ็กต์ที่มีอยู่ หลังจากทำตามขั้นตอนเหล่านี้แล้ว คุณจะลบโปรเจ็กต์ซึ่งเป็นการนำทรัพยากรทั้งหมดที่เชื่อมโยงกับโปรเจ็กต์นี้ออกได้

เปิด Cloud Shell Codelab นี้ใช้ $variables เพื่อช่วยในการติดตั้งใช้งานการกำหนดค่า gcloud ใน Cloud Shell

gcloud auth list
gcloud config list project
gcloud config set project [HUB-PROJECT-ID]
projectname=[HUB-PROJECT-ID]
echo $projectname
gcloud config set compute/zone us-central1-a
gcloud config set compute/region us-central1

บทบาท IAM

NCC กำหนดให้ใช้บทบาท IAM เพื่อเข้าถึง API บางรายการ อย่าลืมกำหนดค่าผู้ใช้ด้วยบทบาท IAM ของ NCC ตามที่จำเป็น

บทบาท/คำอธิบาย

สิทธิ์

networkconnectivity.editor - ช่วยให้ผู้ดูแลระบบเครือข่ายจัดการฮับและสโป๊กได้

networkconnectivity.hubs.networkconnectivity.spokes.networkconnectivity.gatewaynetworkconnectivity.locations.

networkconnectivity.HubAdmin - เปิดใช้สิทธิ์เข้าถึงทรัพยากรฮับและ Spoke โดยสมบูรณ์

networkconnectivity.gatewayAdvertisedRoutes.networkconnectivity.groups. networkconnectivity.hubRouteTables.networkconnectivity.hubRoutes.networkconnectivity.hubs. networkconnectivity.locations. networkconnectivity.operations.* networkconnectivity.spokes.*resourcemanager.projects.getresourcemanager.projects.list

networkconnectivity.hubViewer - เปิดใช้สิทธิ์การอ่านอย่างเดียวสำหรับทรัพยากรของฮับและสโป๊ก

networkconnectivity.gatewayAdvertisedRoutes.getnetworkconnectivity.gatewayAdvertisedRoutes.listnetworkconnectivity.groups.getnetworkconnectivity.groups.getIamPolicynetworkconnectivity.groups.listnetworkconnectivity.hubRouteTables.getnetworkconnectivity.hubRouteTables.getIamPolicynetworkconnectivity.hubRouteTables.listnetworkconnectivity.hubRoutes.getnetworkconnectivity.hubRoutes.getIamPolicynetworkconnectivity.hubRoutes.listnetworkconnectivity.hubs.getnetworkconnectivity.hubs.getIamPolicynetworkconnectivity.hubs.listnetworkconnectivity.hubs.listSpokesnetworkconnectivity.hubs.queryStatus networkconnectivity.locations.*networkconnectivity.spokes.getnetworkconnectivity.spokes.getIamPolicynetworkconnectivity.spokes.listresourcemanager.projects.getresourcemanager.projects.list

2. ตั้งค่าสภาพแวดล้อมเครือข่าย

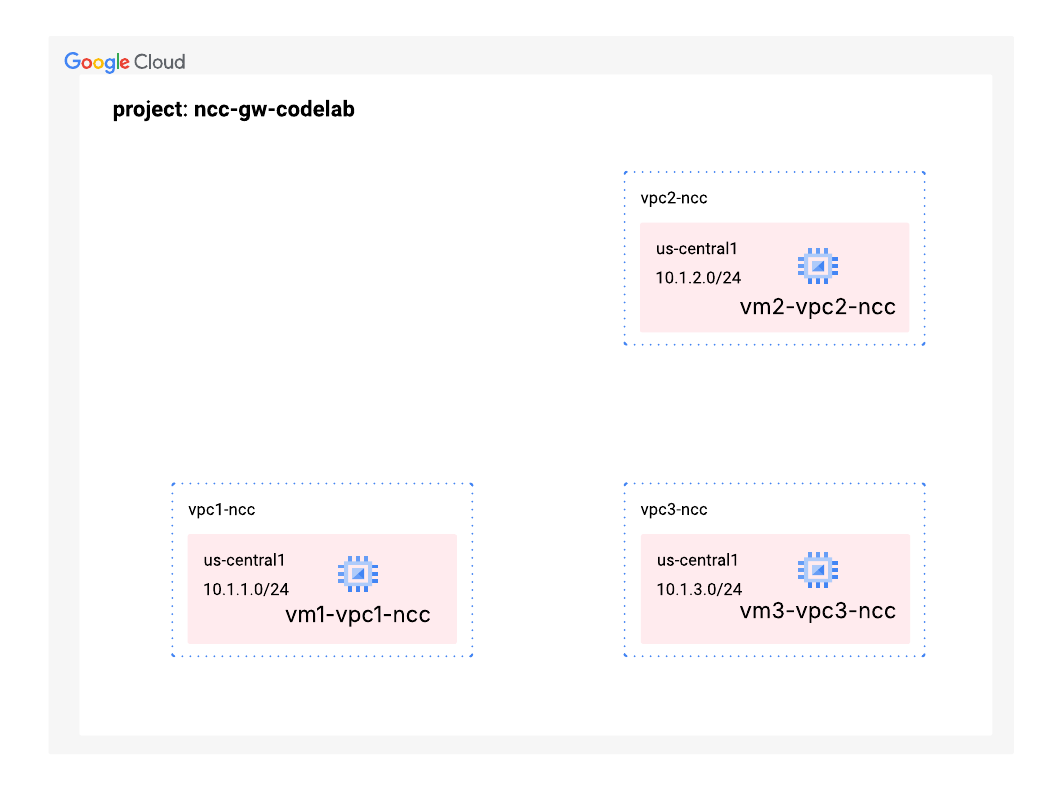

ในส่วนนี้ เราจะทำให้เครือข่าย VPC และกฎไฟร์วอลล์ใช้งานได้ในโปรเจ็กต์เดียว แผนภาพเชิงตรรกะแสดงสภาพแวดล้อมเครือข่ายที่จะตั้งค่าในขั้นตอนนี้


สร้าง VPC และซับเน็ต

เครือข่าย VPC มีซับเน็ตที่คุณจะติดตั้ง GCE VM เพื่อตรวจสอบเส้นทางข้อมูล

gcloud compute networks create vpc1-ncc --subnet-mode custom
gcloud compute networks create vpc2-ncc --subnet-mode custom
gcloud compute networks create vpc3-ncc --subnet-mode custom

gcloud compute networks subnets create vpc1-ncc-subnet1 \
--network vpc1-ncc \
--range 10.1.1.0/24 \
--region us-central1

gcloud compute networks subnets create vpc2-ncc-subnet1 \
--network vpc2-ncc \
--range 10.1.2.0/24 \
--region us-central1

gcloud compute networks subnets create vpc3-ncc-subnet1 \
--network vpc3-ncc \
--range 10.1.3.0/24 \
--region us-central1

กำหนดค่ากฎไฟร์วอลล์ VPC

กำหนดค่ากฎไฟร์วอลล์ในแต่ละ VPC เพื่ออนุญาต

  • SSH
  • IAP ภายใน
  • ช่วง 10.0.0.0/8
gcloud compute firewall-rules create ncc1-vpc-internal \
--network vpc1-ncc \
--allow all \
--source-ranges 10.0.0.0/8

gcloud compute firewall-rules create ncc2-vpc-internal \
--network vpc2-ncc \
--allow all \
--source-ranges 10.0.0.0/8

gcloud compute firewall-rules create ncc3-vpc-internal \
--network vpc3-ncc \
--allow all \
--source-ranges 10.0.0.0/8

gcloud compute firewall-rules create ncc1-vpc-iap \
--network vpc1-ncc \
--allow all \
--source-ranges 35.235.240.0/20

gcloud compute firewall-rules create ncc2-vpc-iap \
--network vpc2-ncc \
--allow=tcp:22 \
--source-ranges 35.235.240.0/20

gcloud compute firewall-rules create ncc3-vpc-iap \
--network vpc3-ncc \
--allow=tcp:22  \
--source-ranges 35.235.240.0/20

กำหนดค่า GCE VM ในแต่ละ VPC

คุณจะต้องมีสิทธิ์เข้าถึงอินเทอร์เน็ตชั่วคราวเพื่อติดตั้งแพ็กเกจใน "vm1-vpc1-ncc"

สร้างเครื่องเสมือน 4 เครื่อง โดยแต่ละเครื่องจะกำหนดให้กับ VPC ที่สร้างไว้ก่อนหน้านี้

gcloud compute instances create vm1-vpc1-ncc \
--subnet vpc1-ncc-subnet1 \
--metadata=startup-script='#!/bin/bash
  apt-get update
  apt-get install apache2 -y
  apt-get install tcpdump -y
  service apache2 restart
  echo "
<h3>Web Server: vpc1-vm1</h3>" | tee /var/www/html/index.html'


gcloud compute instances create vm1-vpc2-ncc \
--zone us-central1-a \
--subnet vpc2-ncc-subnet1 \
--no-address \
--metadata=startup-script='#!/bin/bash
  apt-get update
  apt-get install apache2 -y
  apt-get install tcpdump -y
  service apache2 restart
  echo "
<h3>Web Server: vpc2-vm2</h3>" | tee /var/www/html/index.html'

gcloud compute instances create vm1-vpc3-ncc \
--zone us-central1-a \
--subnet vpc3-ncc-subnet1 \
--no-address \
--metadata=startup-script='#!/bin/bash
  apt-get update
  apt-get install apache2 -y
  apt-get install tcpdump -y
  service apache2 restart
  echo "
<h3>Web Server: vpc3-vm3</h3>" | tee /var/www/html/index.html'

3. โทโพโลยีการตรวจสอบแบบไฮบริดของ NCC

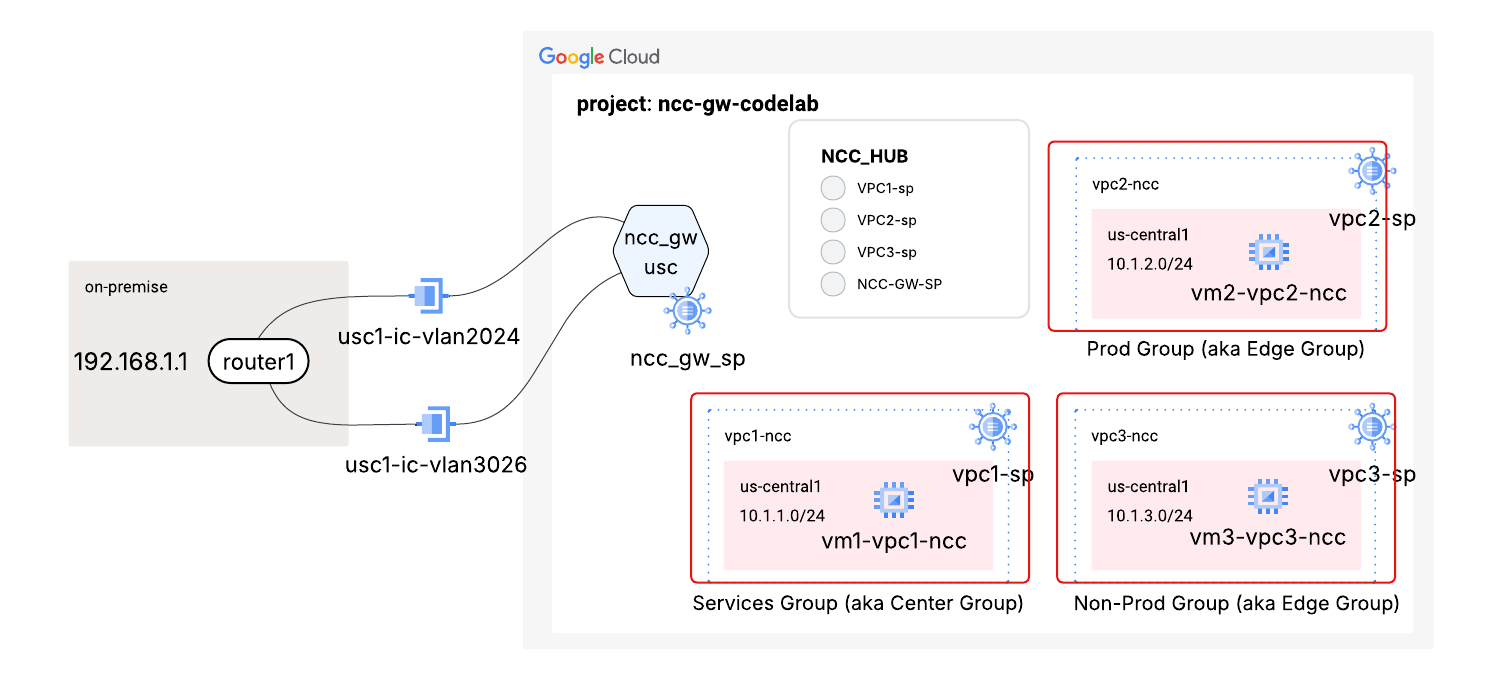

ในส่วนนี้ เราจะติดตั้งใช้งานฮับ Network Connectivity Center สำหรับโทโพโลยีการตรวจสอบแบบไฮบริด โทโพโลยีการตรวจสอบแบบไฮบริดของ NCC จะใช้นโยบาย Spoke ที่กำหนดไว้ล่วงหน้าของ NCC เพื่อรองรับ NCC Gateway โดยเฉพาะ แผนภาพเชิงตรรกะแสดงสภาพแวดล้อมเครือข่ายที่จะตั้งค่าในขั้นตอนนี้


ฮับ NCC สำหรับการตรวจสอบ Spoke แบบไฮบริด

เมื่อสร้าง NCC Hub ให้ใช้แฟล็ก "-preset-topology=hybrid-inspection" เพื่อสร้างกลุ่มประเภท NCC Spoke 4 กลุ่ม NCC มี 4 ประเภท ได้แก่

Groups:gateways

Spoke เกตเวย์ทำหน้าที่เป็นจุดเข้าและออกระดับภูมิภาคสำหรับการไหลของการรับส่งข้อมูลที่เข้าสู่ Google Cloud จากภายในองค์กรหรือระบบคลาวด์อื่นๆ โดยจะช่วยให้การตรวจสอบการเข้าชมผ่านบริการ SSE ของบุคคลที่สาม เช่น Palo Alto Networks หรือ Symantec เป็นไปได้ หมายเหตุ: นี่เป็นกลุ่มเดียวที่มี Spoke ของ NCC Gateway ในโทโพโลยีนี้ได้

Groups:services

กลุ่มนี้ทำหน้าที่เป็น "ฮับ" สำหรับทรัพยากรที่ใช้ร่วมกัน โดยกิ่งก้านในกลุ่มนี้จะเชื่อมต่อกับกลุ่มกิ่งก้านอื่นๆ ทั้งหมด (การผลิต การทดสอบ และเกตเวย์) VPC ของบริการที่แชร์ (เช่น สำหรับการบันทึก การตรวจสอบสิทธิ์ การตรวจสอบ หรือเครื่องมือทั่วไป)

กลุ่ม:prod

กรณีการใช้งาน: จัดสรร VPC ของแอปพลิเคชันเวอร์ชันที่ใช้งานจริงซึ่งมีภาระงานที่สำคัญต่อภารกิจ (VM, คลัสเตอร์ GKE)

Groups:non-prod

ทรัพยากรที่กำหนด: VPC ของแอปพลิเคชันที่ไม่ใช่เวอร์ชันที่ใช้งานจริงซึ่งใช้สำหรับสภาพแวดล้อมการพัฒนา การทดสอบ หรือการจัดเตรียม

กำหนดค่าฮับ NCC ให้ใช้โทโพโลยีที่กำหนดล่วงหน้าสำหรับการตรวจสอบแบบไฮบริด

gcloud beta network-connectivity hubs create cl-hi-hub \ --preset-topology=hybrid-inspection

ตัวอย่างเอาต์พุต

Create request issued for: [cl-hi-hub]
Waiting for operation [projects/"${projectname}"/locations/global/operations/operation-1759424304217-6402fe4a97da0-5de6
e5a1-2ea2de02] to complete...done.
Created hub [cl-hi-hub].

ใช้คำสั่ง gcloud เพื่อยืนยันตารางการกำหนดเส้นทางที่กำหนดล่วงหน้าของฮับ NCC ดังนี้

gcloud network-connectivity hubs describe cl-hi-hub

ตัวอย่างเอาต์พุต

createTime: '2026-02-18T16:14:45.828597880Z'
exportPsc: false
name: projects/"${projectname}"/locations/global/hubs/cl-hi-hub
policyMode: PRESET
routeTables:
- projects/"${projectname}"/locations/global/hubs/cl-hi-hub/routeTables/gateways
- projects/"${projectname}"/locations/global/hubs/cl-hi-hub/routeTables/non-prod
- projects/"${projectname}"/locations/global/hubs/cl-hi-hub/routeTables/prod
- projects/"${projectname}"/locations/global/hubs/cl-hi-hub/routeTables/services
spokeSummary:
state: ACTIVE
uniqueId: c0fbb826-173b-42dd-a5d2-00c2aa66fed8
updateTime: '2026-04-21T19:13:50.269721594Z'

คุณเพิ่ม Spoke ของ NCC ลงในกลุ่มเพื่อใช้นโยบายการไหลของการรับส่งข้อมูลได้ NCC spoke จะเป็นส่วนหนึ่งของกลุ่มได้เพียงกลุ่มเดียว สำหรับการเปิดตัวนี้ โทโพโลยีที่กำหนดไว้ล่วงหน้าเฉพาะที่ชื่อ HYBRID-INSPECTION จะมี 4 กลุ่ม ได้แก่ เกตเวย์, prod, non-prod และบริการ

ทรัพยากร NCC Gateway ทั้งหมด (รวมถึงการเชื่อมต่อแบบไฮบริด) เป็นส่วนหนึ่งของกลุ่มเกตเวย์ Spoke ในกลุ่มเกตเวย์จะสื่อสารกันได้ และการรับส่งข้อมูลระหว่างเกตเวย์กับกลุ่ม Spoke อื่นๆ จะมีสิทธิ์รับการตรวจสอบ (ขึ้นอยู่กับการกำหนดค่านโยบายบริการ)

กฎการเชื่อมต่อกลุ่มย่อย NCC

กลุ่มแหล่งที่มา

เข้าถึงได้ (อนุญาต)

เข้าถึงไม่ได้ (ถูกจำกัด)

กลุ่มบริการ

เกตเวย์, prod, non-prod, บริการ

ไม่มี

กลุ่มผลิตภัณฑ์

เกตเวย์ บริการ Prod Spoke

Spoke ที่ไม่ใช่ของสภาพแวดล้อมการผลิต

กลุ่มที่ไม่ใช่การผลิต

เกตเวย์ บริการ Spoke ที่ไม่ใช่เวอร์ชันที่ใช้งานจริง

โฆษกของผลิตภัณฑ์

Gateways Group

เกตเวย์ บริการ โปรดักชัน ที่ไม่ใช่โปรดักชัน

ไม่มี

ใช้คำสั่ง gcloud เพื่อแสดงรายการกลุ่มที่กำหนดค่าไว้ล่วงหน้าใน NCC Hub

gcloud network-connectivity hubs groups list --hub cl-hi-hub  --project "${projectname}"

ตัวอย่างเอาต์พุต

NAME      HUB        DESCRIPTION
gateways  cl-hi-hub
non-prod  cl-hi-hub
prod      cl-hi-hub
services  cl-hi-hub

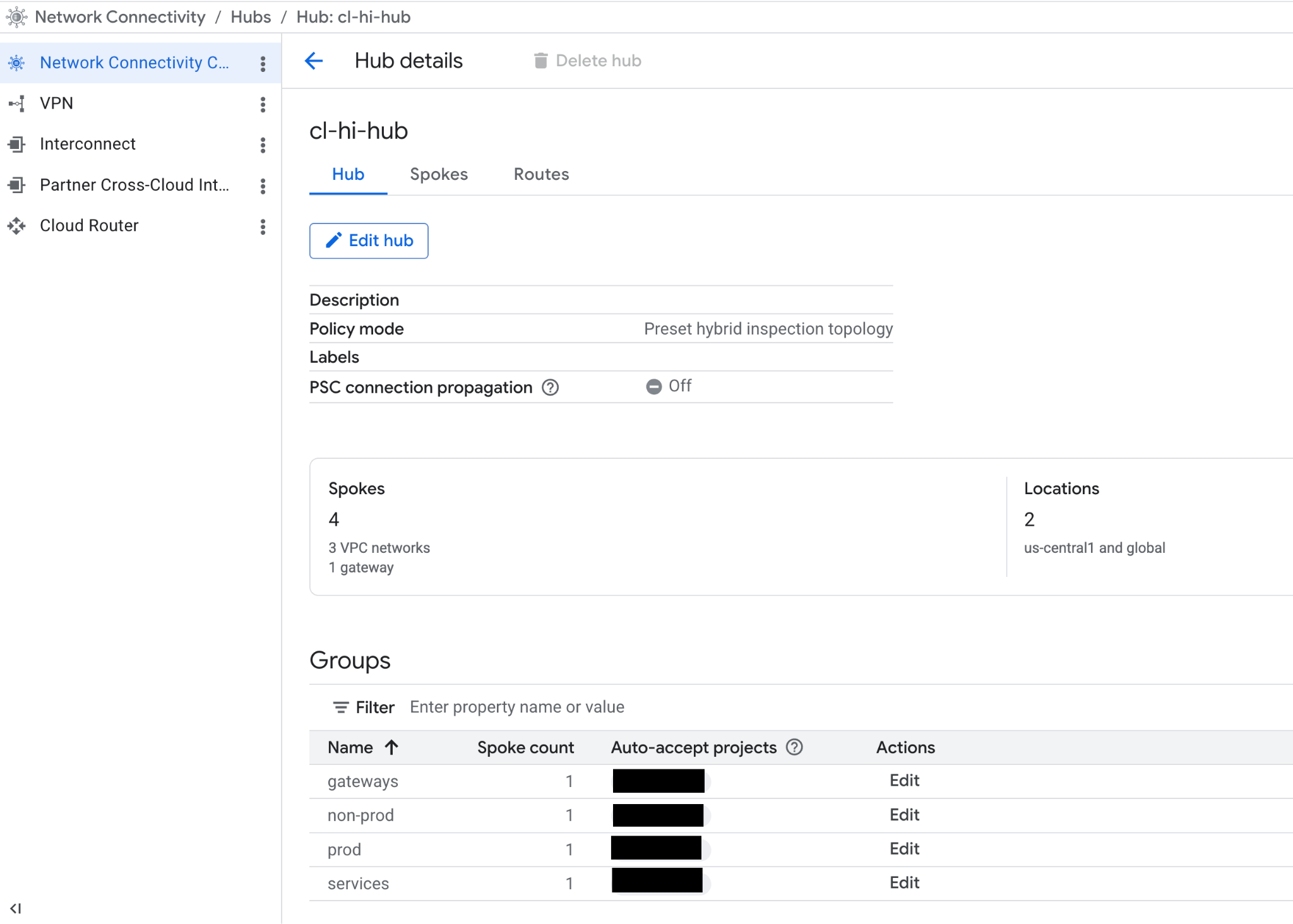

ในคอนโซลบนเว็บ ให้ไปที่การเชื่อมต่อเครือข่าย > Network Connectivity Center > เลือก "cl-hi-hub" เพื่อดูการกำหนดค่าฮับ NCC


VPC สำหรับภาระงาน 2 เป็นเครือข่ายย่อยในกลุ่ม NCC:prod

ใช้คำสั่ง gcloud เพื่อกำหนดค่า VPC3 ของภาระงานเป็นกิ่ง (ภาระงาน) และกำหนดกิ่งให้กับกลุ่ม:prod

gcloud network-connectivity spokes linked-vpc-network create vpc2-sp \
--hub=cl-hi-hub \
--description=codelab-vpc2-ncc-spoke \
--vpc-network=vpc2-ncc \
--global \
--group=prod

ตัวอย่างเอาต์พุต

Create request issued for: [vpc2-sp]
Waiting for operation [projects/"${projectname}"/locations/global/operations/operation-1776966793852-650245286757a-766d806c-1bc4fabe] to complete...done.
Created spoke [vpc2-sp].
createTime: '2026-04-23T17:53:14.083783233Z'
description: codelab-vpc2-ncc-spoke
etag: '2'
group: projects/"${projectname}"/locations/global/hubs/cl-hi-hub/groups/prod
hub: projects/"${projectname}"/locations/global/hubs/cl-hi-hub
linkedVpcNetwork:
  uri: https://www.googleapis.com/compute/v1/projects/"${projectname}"/global/networks/vpc-ncc2
name: projects/"${projectname}"/locations/global/spokes/vpc2-sp
spokeType: VPC_NETWORK
state: ACTIVE
uniqueId: 92972784-e4ed-47e5-be22-08a516a39b0c
updateTime: '2026-04-23T17:53:55.029481722Z'

ใช้คำสั่ง gcloud เพื่อดูคำนำหน้าในตารางเส้นทาง "prod" ของฮับ NCC

gcloud network-connectivity hubs route-tables routes list --hub=cl-hi-hub --route_table=prod

ตัวอย่างเอาต์พุต

IP_CIDR_RANGE: 10.1.2.0/24
PRIORITY:
LOCATION: us-central1
STATE: ACTIVE
TYPE: VPC_PRIMARY_SUBNET
SITE_TO_SITE: N/A
NEXT_HOP: vpc2-ncc
HUB: cl-hi-hub
ROUTE_TABLE: prod

กำหนดค่า VPC3 ของภาระงานเป็นเครือข่ายย่อยในกลุ่ม NCC:non-prod

ใช้คำสั่ง gcloud เพื่อกำหนดค่า VPC3 ของภาระงานเป็นก้าน (ภาระงาน) และกำหนดก้านให้กับกลุ่ม:non-prod

gcloud network-connectivity spokes linked-vpc-network create vpc3-sp \
--hub=cl-hi-hub \
--description=codelab-vpc3-ncc-spoke \
--vpc-network=vpc3-ncc \
--global \
--group=non-prod

ตัวอย่างเอาต์พุต

Create request issued for: [vpc3-sp]
Waiting for operation [projects/cloudnet-demo/locations/global/operations/operation-1778757016454-651c5241b83fe-18b62f78-02d70f9a] to complete...done.
Created spoke [vpc3-sp].
createTime: '2026-05-14T11:10:16.758117151Z'
description: codelab-vpc3-ncc-spoke
etag: '2'
group: projects/cloudnet-demo/locations/global/hubs/cl-hi-hub/groups/non-prod
hub: projects/cloudnet-demo/locations/global/hubs/cl-hi-hub
linkedVpcNetwork:
  uri: https://www.googleapis.com/compute/v1/projects/cloudnet-demo/global/networks/vpc3-ncc
name: projects/cloudnet-demo/locations/global/spokes/vpc3-sp
spokeType: VPC_NETWORK
state: ACTIVE
uniqueId: efe8cfed-d77f-4636-aaae-898e73897b49
updateTime: '2026-05-14T11:10:52.880508489Z'

ใช้คำสั่ง gcloud เพื่อดูคำนำหน้าในตารางเส้นทาง "prod" ของฮับ NCC

gcloud network-connectivity hubs route-tables routes list --hub=cl-hi-hub --route_table=prod

ตัวอย่างเอาต์พุต

IP_CIDR_RANGE: 10.1.2.0/24
PRIORITY:
LOCATION: us-central1
STATE: ACTIVE
TYPE: VPC_PRIMARY_SUBNET
SITE_TO_SITE: N/A
NEXT_HOP: vpc2-ncc
HUB: cl-hi-hub
ROUTE_TABLE: prod

กำหนดค่า VPC1 ของภาระงานเป็นเครือข่ายย่อยในกลุ่ม NCC:services

ใช้คำสั่ง gcloud เพื่อกำหนดค่า VPC1 ของภาระงานเป็นก้าน (ภาระงาน) และกำหนดก้านให้กับกลุ่ม:บริการ

gcloud network-connectivity spokes linked-vpc-network create vpc1-sp \
--hub=cl-hi-hub \
--description=codelab-vpc1-ncc-spoke \
--vpc-network=vpc1-ncc \
--global \
--group=services

ตัวอย่างเอาต์พุต

Create request issued for: [vpc1-sp]
Waiting for operation [projects/cloudnet-demo/locations/global/operations/operation-1778758397065-651c57665f795-1af6d94f-942c9ebd] to complete...done.
Created spoke [vpc1-sp].
createTime: '2026-05-14T11:33:17.359361160Z'
description: codelab-vpc1-ncc-spoke
etag: '2'
group: projects/cloudnet-demo/locations/global/hubs/cl-hi-hub/groups/services
hub: projects/cloudnet-demo/locations/global/hubs/cl-hi-hub
linkedVpcNetwork:
  uri: https://www.googleapis.com/compute/v1/projects/cloudnet-demo/global/networks/vpc1-ncc
name: projects/cloudnet-demo/locations/global/spokes/vpc1-sp
spokeType: VPC_NETWORK
state: ACTIVE
uniqueId: 82b29a2b-50cb-4557-8b12-3345f5a36ad6
updateTime: '2026-05-14T11:33:55.914406863Z'

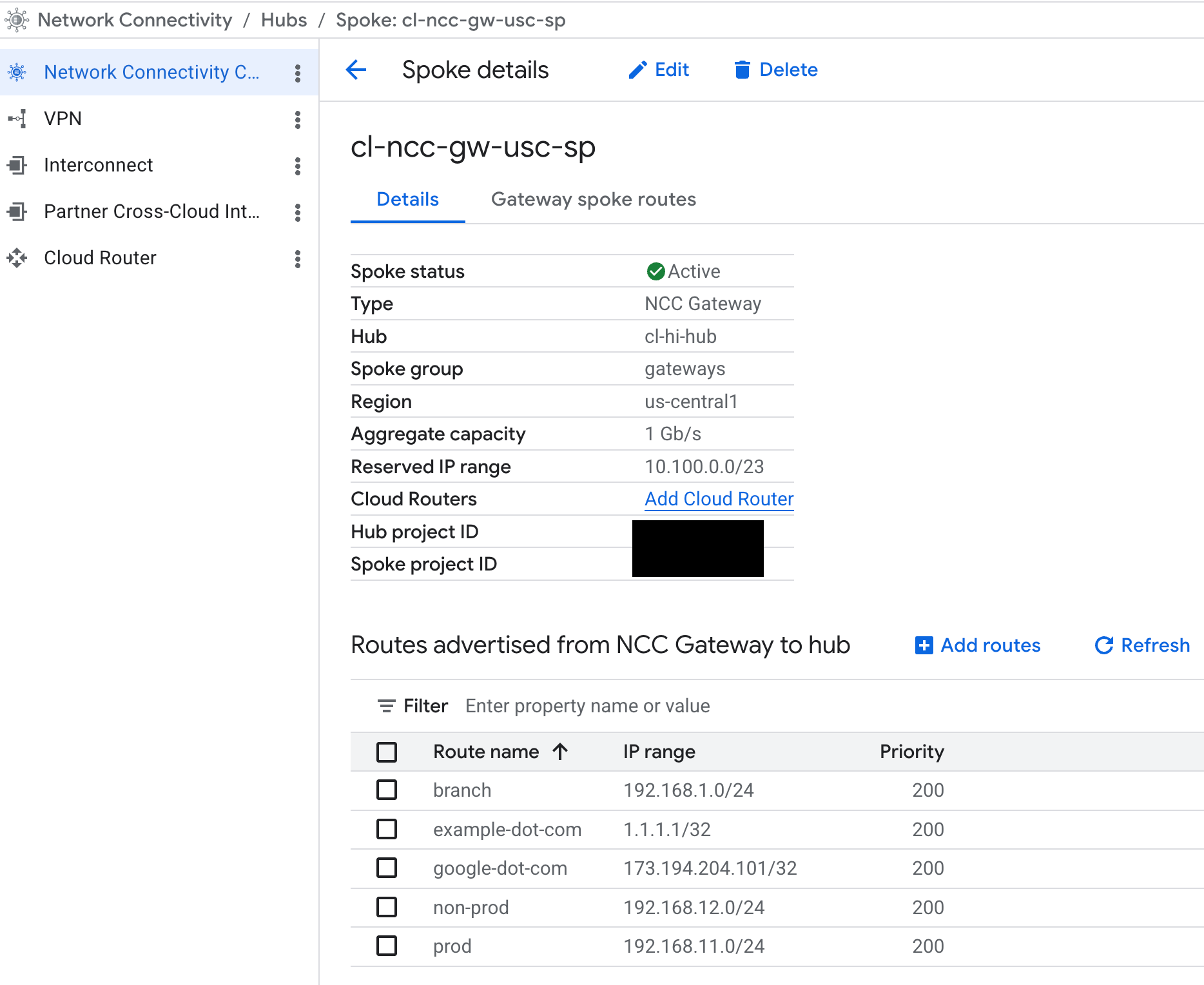

กำหนดค่า Spoke ของ NCC Gateway สำหรับเกตเวย์ SSE ใน us-central1

ใช้คำสั่ง gcloud เพื่อสร้าง NCC Gateway Spoke ใน us-central1 ดังนี้

gcloud beta network-connectivity spokes gateways create cl-ncc-gw-usc-sp \
--region=us-central1 \
--hub=cl-hi-hub \
--capacity=1g \
--ip-range-reservations=10.100.0.0/23 \
--group=gateways

ตัวอย่างเอาต์พุต

Create request issued for: [cl-ncc-gw-usc-sp]
Waiting for operation [projects/cloudnet-demo/locations/us-central1/operations/operation-1778758907555-651c594d36fc5-783a8d5d-8d3e341b] to complete...done.
Created spoke [cl-ncc-gw-usc-sp].
createTime: '2026-05-14T11:41:48.066042872Z'
etag: '2'
gateway:
  capacity: CAPACITY_1_GBPS
  ipRangeReservations:
  - ipRange: 10.100.0.0/23
group: projects/cloudnet-demo/locations/global/hubs/cl-hi-hub/groups/gateways
hub: projects/cloudnet-demo/locations/global/hubs/cl-hi-hub
name: projects/cloudnet-demo/locations/us-central1/spokes/cl-ncc-gw-usc-sp
spokeType: GATEWAY
state: ACTIVE
uniqueId: ffe8e2b7-c864-4279-9d21-ca72d87083fe
updateTime: '2026-05-14T11:44:08.787947523Z'

ใช้คำสั่ง gcloud เพื่อแสดงรายการ Spoke ของ NCC

gcloud network-connectivity spokes list

ตัวอย่างเอาต์พุต

NAME: vpc2-sp
LOCATION: global
HUB: cl-hi-hub
GROUP: prod
TYPE: VPC network
RESOURCE COUNT: 1
DATA TRANSFER: N/A
DESCRIPTION: codelab-vpc2-ncc-spoke

NAME: vpc3-sp
LOCATION: global
HUB: cl-hi-hub
GROUP: non-prod
TYPE: VPC network
RESOURCE COUNT: 1
DATA TRANSFER: N/A
DESCRIPTION: codelab-vpc3-ncc-spoke

NAME: vpc1-sp
LOCATION: global
HUB: cl-hi-hub
GROUP: services
TYPE: VPC network
RESOURCE COUNT: 1
DATA TRANSFER: N/A
DESCRIPTION: codelab-vpc1-ncc-spoke

NAME: cl-ncc-gw-usc-sp
LOCATION: us-central1
HUB: cl-hi-hub
GROUP: gateways
TYPE:
RESOURCE COUNT: 1
DATA TRANSFER: Off
DESCRIPTION:

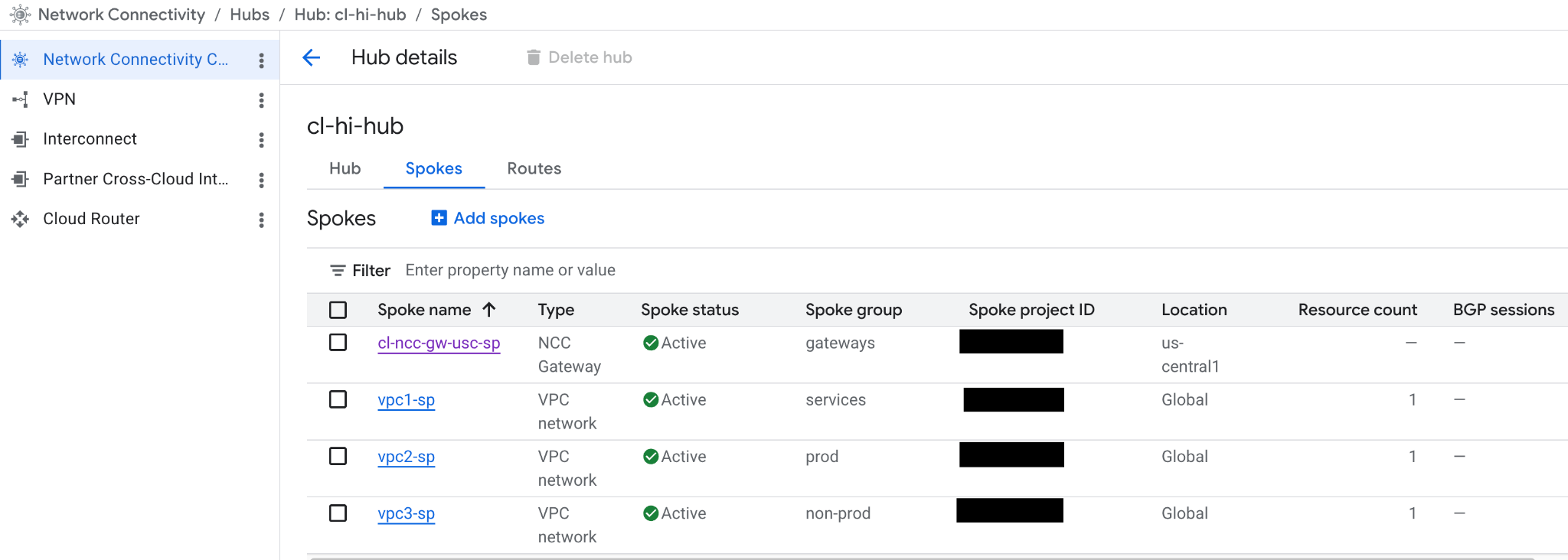

ตรวจสอบ Spoke ของ NCC ที่กำหนดค่าไว้ในฮับ NCC "cl-hi-hub" ดังนี้


กำหนดค่าเกตเวย์ NCC เพื่อประกาศคำนำหน้าที่เฉพาะเจาะจงไปยังตารางเส้นทางฮับ NCC

gcloud beta network-connectivity spokes gateways advertised-routes create example-dot-com \
--ip-range=1.1.1.1/32 \
--priority=200 \
--advertise-to-hub \
--region=us-central1 \
--spoke=cl-ncc-gw-usc-sp


gcloud beta network-connectivity spokes gateways advertised-routes create google-dot-com \
--ip-range=173.194.204.101/32 \
--priority=200 \
--advertise-to-hub \
--region=us-central1 \
--spoke=cl-ncc-gw-usc-sp


gcloud beta network-connectivity spokes gateways advertised-routes create branch \
--ip-range=192.168.1.0/24 \
--priority=200 \
--advertise-to-hub \
--region=us-central1 \
--spoke=cl-ncc-gw-usc-sp


gcloud beta network-connectivity spokes gateways advertised-routes create prod \
--ip-range=192.168.11.0/24 \
--priority=200 \
--advertise-to-hub \
--region=us-central1 \
--spoke=cl-ncc-gw-usc-sp

gcloud beta network-connectivity spokes gateways advertised-routes create non-prod \
--ip-range=192.168.12.0/24 \
--priority=200 \
--advertise-to-hub \
--region=us-central1 \
--spoke=cl-ncc-gw-usc-sp

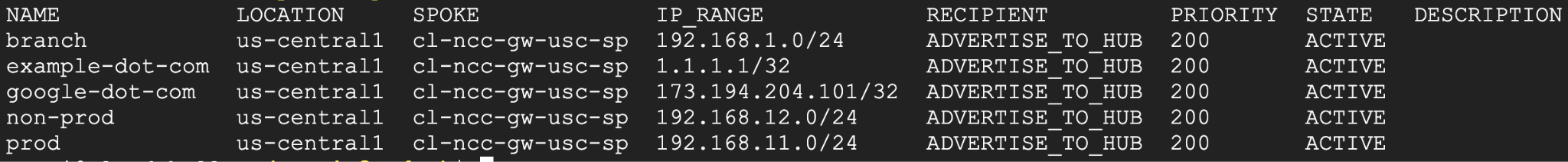

ใช้คำสั่ง gcloud เพื่อแสดงเส้นทางที่ประกาศซึ่งมาจาก Spoke ของเกตเวย์

gcloud beta network-connectivity spokes gateways advertised-routes list --region=us-central1

ตัวอย่างเอาต์พุต


ตรวจสอบเส้นทางที่ประกาศของ Spoke ของ NCC Gateway

ในเว็บคอนโซล ให้ไปที่การเชื่อมต่อเครือข่าย > Network Connectivity Center > เลือกแท็บ "Spokes" แล้วคลิก "cl-ncc-gw-usc-sp"


4. การเชื่อมต่อแบบไฮบริดของ Cloud Interconnect

ในขณะที่เขียนบทความนี้ เกตเวย์ NCC รองรับเฉพาะ Google Cloud Interconnect เท่านั้น NCC Gateway ใช้ VPC ทั่วโลกและ Cloud Router ในโปรเจ็กต์ผู้เช่า Google เพื่อสิ้นสุดเซสชันไฟล์แนบ VLAN และการเพียร์ BGP

แม้ว่าแผนภาพจะแสดงคู่ของ Cloud Interconnect และไฟล์แนบ VLAN ที่เชื่อมต่อกับเกตเวย์ NCC อย่างเป็นตรรกะ แต่ Cloud Router ใน VPC ส่วนกลางของผู้เช่าที่ Google จัดการคือคอมโพเนนต์พื้นฐานที่สิ้นสุดไฟล์แนบ VLAN ในส่วนนี้ คุณจะกำหนดค่า Cloud Router ที่เชื่อมโยงกับ NCC Gateway เพื่อจัดการเซสชัน BGP สำหรับการเชื่อมต่อภายในองค์กร


Cloud Router เฉพาะของ NCC Gateway ใน us-central1

ใช้คำสั่ง gcloud เพื่อกำหนดค่า Cloud Router สำหรับเกตเวย์ NCC โดยเฉพาะ

gcloud beta compute routers create ncc-gw-usc1-cr \
--ncc-gateway=https://networkconnectivity.googleapis.com/v1/projects/"${projectid}"/locations/us-central1/spokes/cl-ncc-gw-usc-sp \
--asn=64666 \
--advertisement-mode=CUSTOM \
--set-advertisement-ranges=10.100.2.0/23 \
--region=us-central1

ตัวอย่างเอาต์พุต

Creating router [ncc-gw-usc1-cr]...done.
NAME            REGION       NCC_GATEWAY
ncc-gw-usc1-cr  us-central1  cl-ncc-gw-usc-sp
  • NCC_GW_NAME: URI แบบเต็มของ Spoke ของเกตเวย์ NCC รูปแบบของ URI เป็นไปตามรูปแบบนี้ https://networkconnectivity.googleapis.com/v1/projects/"${projectid}"/locations/REGION/spokes/GATEWAY_SPOKE_NAME
  • ADVERTISED_IP_RANGES: ช่วง IP ที่จะประกาศไปยังเครือข่ายในองค์กรเพื่อดึงดูดการเข้าชมไปยัง Google Cloud

ใช้คำสั่ง gcloud นี้เพื่อแสดงรายการเราเตอร์ที่เพิ่งสร้าง

gcloud compute routers list --filter="region:(us-central1)"

โปรดทราบว่า Cloud Router ไม่ได้เชื่อมโยงกับ VPC

NAME                      REGION       NETWORK
ncc-gw-usc1-cr            us-central1  N/A

สร้างไฟล์แนบ VLAN จาก Cloud Interconnect โดยตรงที่มีอยู่ซึ่งจะใช้เป็นอินเทอร์เฟซใน Cloud Router การกำหนดค่าตัวอย่างด้านล่างใช้ที่อยู่ IP แบบลิงก์เฉพาะที่เป็นช่วงซับเน็ตที่อาจเป็นไปได้ ระบบจะใช้ที่อยู่โฮสต์ที่เฉพาะเจาะจงจากช่วงนี้เพื่อกำหนดค่าการเพียร์ BGP

gcloud compute interconnects attachments dedicated create vl2029-ead1 \
--region=us-central1 \
--interconnect=projects/some-interconnect-project/global/interconnects/interconnect-lab-sea26-zone1 \
--router=ncc-gw-usc1-cr \
--vlan=2024 \
--bandwidth=500m \
--mtu=1440 \
--candidate-subnets=169.254.222.216/29

Created [https://www.googleapis.com/compute/v1/projects/"${projectname}"/regions/us-central1/interconnectAttachments/vl2029-ead1].

gcloud compute interconnects attachments dedicated create vl3029-ead2 \
--region=us-central1 \
--interconnect=projects/some-interconnect-project/global/interconnects/interconnect-lab-sea26-zone2 \
--router=ncc-gw-usc1-cr  \
--vlan=3026 \
--bandwidth=500m \
--mtu=1440 \
--candidate-subnets=169.254.220.184/29

Created [https://www.googleapis.com/compute/v1/projects/"${projectname}"/regions/us-central1/interconnectAttachments/vl3029-ead2].

กำหนดค่า Cloud Router ของเกตเวย์ NCC ใน us-central1 ด้วยอินเทอร์เฟซ

ใช้คำสั่ง gcloud เพื่อเชื่อมโยงไฟล์แนบ VLAN ที่สร้างขึ้นใน us-central กับ Cloud Router ของ NCC Gateway

gcloud compute routers add-interface ncc-gw-usc1-cr \
--region=us-central1 \
--interface-name=if-vl2029-ead1 \
--interconnect-attachment=vl2029-ead1

เอาต์พุต:

Updated [https://www.googleapis.com/compute/v1/projects/cloudnet-demo/regions/us-central1/routers/ncc-gw-usc1-cr].

กำหนดค่าเพียร์ BGP สำหรับไฟล์แนบ VLAN ที่สร้างขึ้นข้างต้น

ใช้คำสั่ง gcloud ด้านล่างเพื่อเปิดใช้งานการ Peering BGP ในอินเทอร์เฟซ Cloud Router

gcloud compute routers add-bgp-peer ncc-gw-usc1-cr \
--region=us-central1 \
--peer-name=bgp-vl2029-ead1 \
--interface=if-vl2029-ead1 \
--peer-asn=65112 \
--advertisement-mode=DEFAULT

เอาต์พุต:

Creating peer [bgp-vl2029-ead1] in router [ncc-gw-usc1-cr]...done.

กำหนดค่า Cloud Router ของเกตเวย์ NCC ใน us-central1 ด้วยอินเทอร์เฟซไฟล์แนบ VLAN ที่ 2

ใช้คำสั่ง gcloud เพื่อเพิ่มไฟล์แนบ VLAN ที่ 2 เป็นอินเทอร์เฟซไปยัง Cloud Router ของ NCC Gateway

gcloud compute routers add-interface ncc-gw-usc1-cr \
--region=us-central1 \
--interface-name=if-vl3029-ead2 \
--interconnect-attachment=vl3029-ead2

เอาต์พุต:

Updated [https://www.googleapis.com/compute/v1/projects/cloudnet-demo/regions/us-central1/routers/ncc-gw-usc1-cr]

ใช้คำสั่ง gcloud ด้านล่างเพื่อเปิดใช้งานการ Peering BGP ในอินเทอร์เฟซ Cloud Router

gcloud compute routers add-bgp-peer ncc-gw-usc1-cr \
--region=us-central1 \
--peer-name=bgp-vl3029-ead2 \
--interface=if-vl3029-ead2 \
--peer-asn=65112 \
--advertisement-mode=DEFAULT

ยืนยันสถานะการ Peering BGP กับ BGP Speaker ในองค์กร

ใช้คำสั่ง gcloud เพื่อยืนยันสถานะเพียร์ BGP กับเราเตอร์ในองค์กร และดูว่าเส้นทางใดที่ NCC Gateway Cloud Router ส่งไปยังเครือข่ายในองค์กร

gcloud compute routers get-status ncc-gw-usc1-cr \
--region=us-central1

**

--format="yaml(result.bgpPeerStatus)"

เอาต์พุต:

ตรวจสอบว่าสถานะ BGP เป็น "สร้างแล้ว"

result:
  bgpPeerStatus:
  - advertisedRoutes:
    - destRange: 10.100.2.0/23
      kind: compute#route
      nextHopIp: 169.254.111.217
      nextHopOrigin: INCOMPLETE
      priority: 100
      routeType: BGP
    enableIpv4: true
    enableIpv6: false
    ipAddress: 169.254.111.217
    md5AuthEnabled: false
    name: bgp-vl2029-ead1
    numLearnedRoutes: 2
    peerIpAddress: 169.254.111.218
    state: Established
    status: UP
    uptime: 6 minutes, 27 seconds
    uptimeSeconds: '387'
  - advertisedRoutes:
    - destRange: 10.100.2.0/23
      kind: compute#route
      nextHopIp: 169.254.112.217
      nextHopOrigin: INCOMPLETE
      priority: 100
      routeType: BGP
    enableIpv4: true
    enableIpv6: false
    ipAddress: 169.254.112.217
    md5AuthEnabled: false
    name: bgp-vl3029-ead2
    numLearnedRoutes: 1
    peerIpAddress: 169.254.112.218
    state: Established
    status: UP
    uptime: 1 minutes, 35 seconds
    uptimeSeconds: '95'

ใช้คำสั่ง gcloud เพื่อดูเส้นทางที่ Cloud Router ของ NCC Gateway ได้รับจากเครือข่ายในองค์กร

gcloud compute routers get-status ncc-gw-usc1-cr \
--region=us-central1 \
--format="yaml(result.bestRoutes)"

เอาต์พุต:

result:
  bestRoutes:
  - asPaths:
    - asLists:
      - 65112
      pathSegmentType: AS_SEQUENCE
    creationTimestamp: '2026-05-14T10:02:44.265-07:00'
    destRange: 172.16.0.0/16
    kind: compute#route
    nextHopInterRegionCost: 0
    nextHopIp: 169.254.111.218
    nextHopMed: 0
    nextHopOrigin: IGP
    priority: 65536
    routeType: BGP
  - asPaths:
    - asLists:
      - 65112
      pathSegmentType: AS_SEQUENCE
    creationTimestamp: '2026-05-14T09:54:04.340-07:00'
    destRange: 3.3.3.0/24
    kind: compute#route
    nextHopInterRegionCost: 0
    nextHopIp: 169.254.111.218
    nextHopMed: 0
    nextHopOrigin: IGP
    priority: 65536
    routeType: BGP
  - asPaths:
    - asLists:
      - 65112
      pathSegmentType: AS_SEQUENCE
    creationTimestamp: '2026-05-14T09:58:56.189-07:00'
    destRange: 4.4.4.0/24
    kind: compute#route
    nextHopInterRegionCost: 0
    nextHopIp: 169.254.112.218
    nextHopMed: 0
    nextHopOrigin: IGP
    priority: 65536
    routeType: BGP

cloud compute routers update ncc-gw-usc1-cr \
    --project=cloudnet-demo \
    --region=us-central1 \
    --advertisement-mode custom \
    --set-advertisement-groups=all_subnets \
    --set-advertisement-ranges="10.1.0.0/16"

เอาต์พุต:

Updating router [ncc-gw-usc1-cr]...done.

5. การผสานรวม SSE ของบุคคลที่สามกับเกตเวย์ NCC

Secure Access Connect เป็นฟีเจอร์ที่ช่วยให้คุณเชื่อมต่อผลิตภัณฑ์ Security Service Edge (SSE) ของบุคคลที่สามกับ NCC Gateway เพื่อรักษาความปลอดภัยให้กับการรับส่งข้อมูลขาเข้าและขาออก ฟังก์ชันหลักคือการสร้างลิงก์ระหว่าง GCP กับผู้ให้บริการ SSE บุคคลที่สาม

ในส่วนนี้ คุณจะเข้าสู่ระบบ Strata Cloud Manager เพื่อเปิดใช้งานและกำหนดค่าบริการพร็อกซี SSE ใน NCC Gateway


บริการนี้ประกอบด้วยทรัพยากรหลัก 2 อย่าง ได้แก่

  • Secure Access Connect Realm: ทรัพยากรที่เข้าถึงได้ทั่วโลกที่ลิงก์โปรเจ็กต์ Google Cloud กับบริการ SSE ซึ่งจะสร้างพื้นที่นโยบายความปลอดภัยที่ใช้ร่วมกันสำหรับกลุ่ม VPC หรือผู้ใช้ โดยจะแสดงต่อผู้ให้บริการ SSE ว่าเกตเวย์ใดบ้างที่ควรอยู่ในบังคับของนโยบายความปลอดภัยชุดเดียวกัน
  • การเชื่อมต่อ Secure Access Connect: ทรัพยากรเชิงตรรกะระดับภูมิภาคที่ช่วยให้เกตเวย์ NCC ประมวลผลการรับส่งข้อมูลด้วยบริการ SSE ได้จริง โดยมีข้อมูลเมตาที่จำเป็นต่อการสร้างความน่าเชื่อถือและการเชื่อมต่อกับสแต็ก SSE ของพาร์ทเนอร์

สร้างขอบเขต Secure Access Connect

gcloud beta network-security secure-access-connect realms create codelab-sac-realm \
--security-service=prisma-access

ระบุคีย์การจับคู่

หากต้องการเชื่อมโยง Secure Access Connect Realm กับ Prisma Access คุณจะต้องมีคีย์การจับคู่ ระบบจะใช้สตริงตัวอักษรและตัวเลขนี้เพื่อกำหนดค่าและจัดสรรเกตเวย์ SSE ผ่านเว็บพอร์ทัล Strata Cloud Manager

gcloud beta network-security secure-access-connect realms describe codelab-sac-realm

createTime: '2026-04-21T13:48:53.760262401Z'
name: projects/"${projectname}"/locations/global/sacRealms/codelab-cden
pairingKey:
  expireTime: '2026-04-28T13:48:51.107221733Z'
  key: 2a52a7e2-7c95-4dc7-9155-c3234976fad4
securityService: PALO_ALTO_PRISMA_ACCESS
state: PENDING_PARTNER_ATTACHMENT
updateTime: '2026-04-21T13:48:55.874553834Z'

สร้างขอบเขตพาร์ทเนอร์ด้วย Managed Cloud WAN ใน Prisma Access

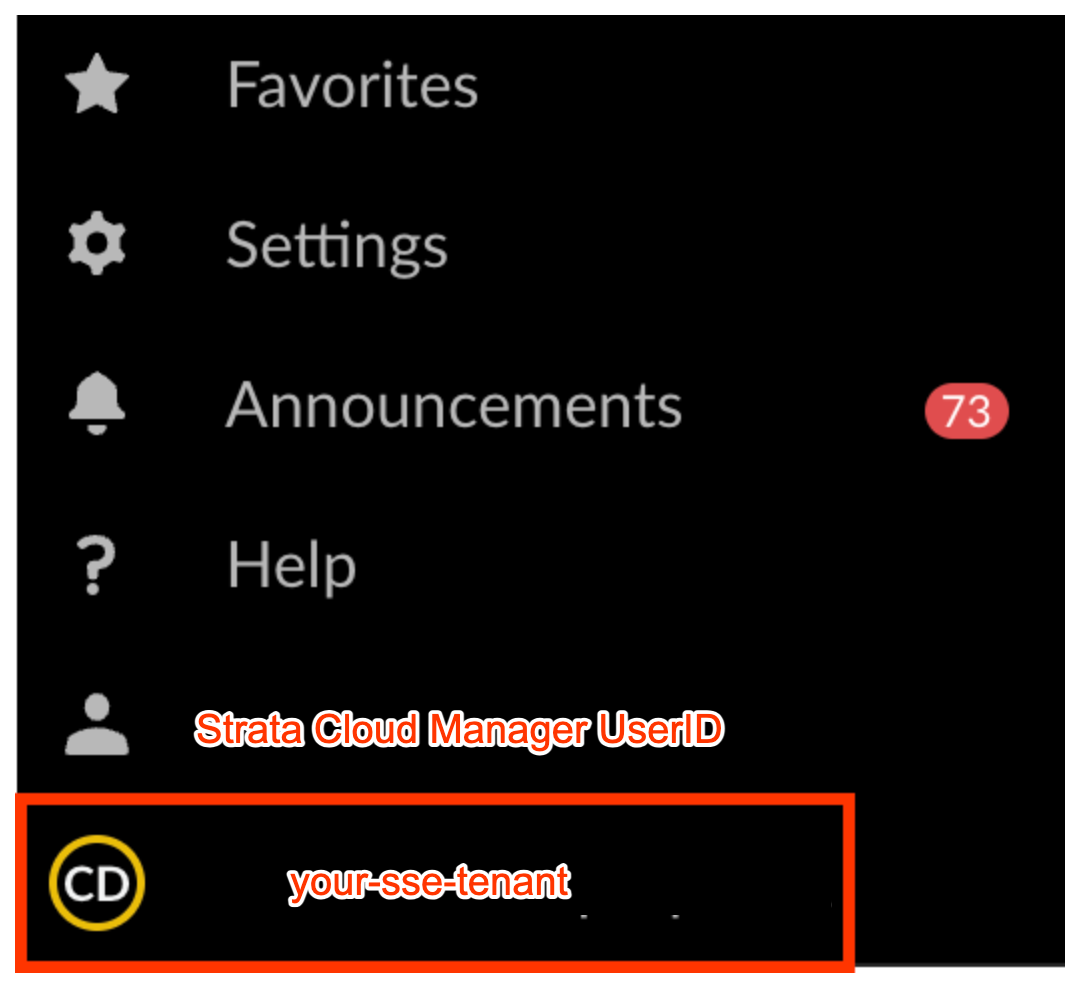

  1. เข้าสู่ระบบ Strata Cloud Manager และตรวจสอบว่าคุณใช้กลุ่มผู้ใช้เกตเวย์ SSE ที่ได้รับมอบหมาย

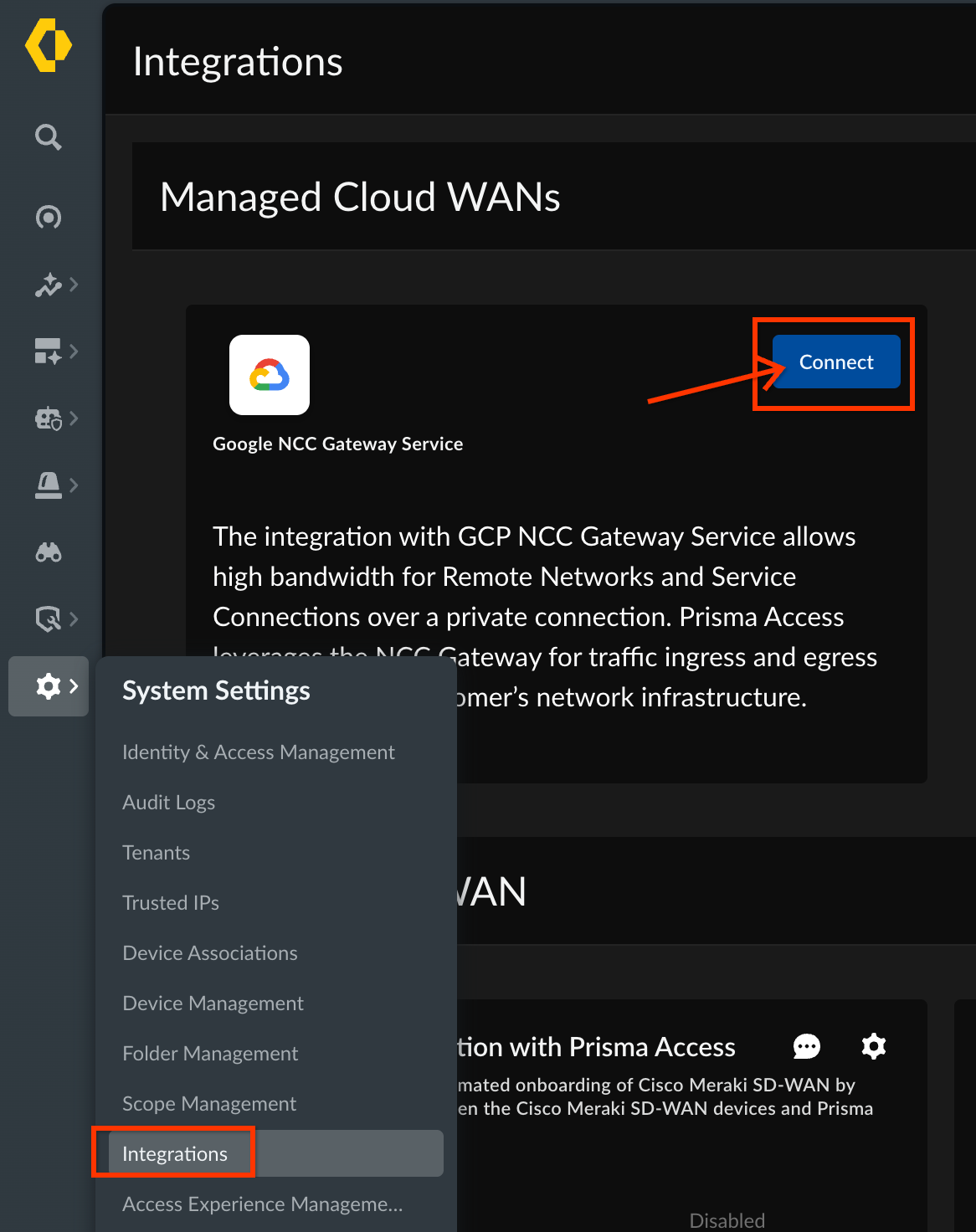

  1. หากต้องการเชื่อมต่อขอบเขต SAC กับผู้เช่าพาร์ทเนอร์ ให้ไปที่

การตั้งค่าระบบ -> การผสานรวม -> Cloud WAN ที่มีการจัดการ และ

คลิก "เชื่อมต่อ"

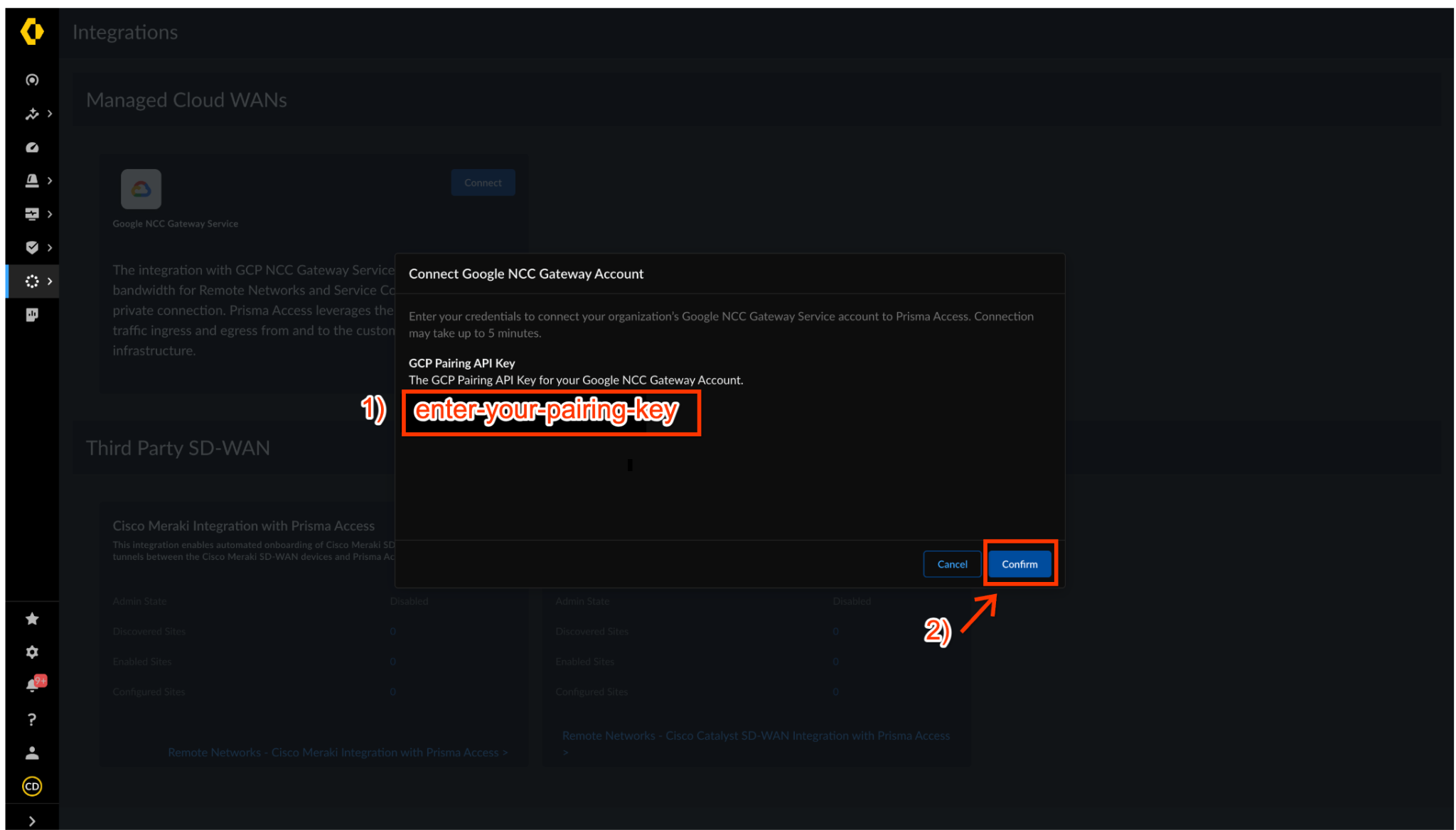

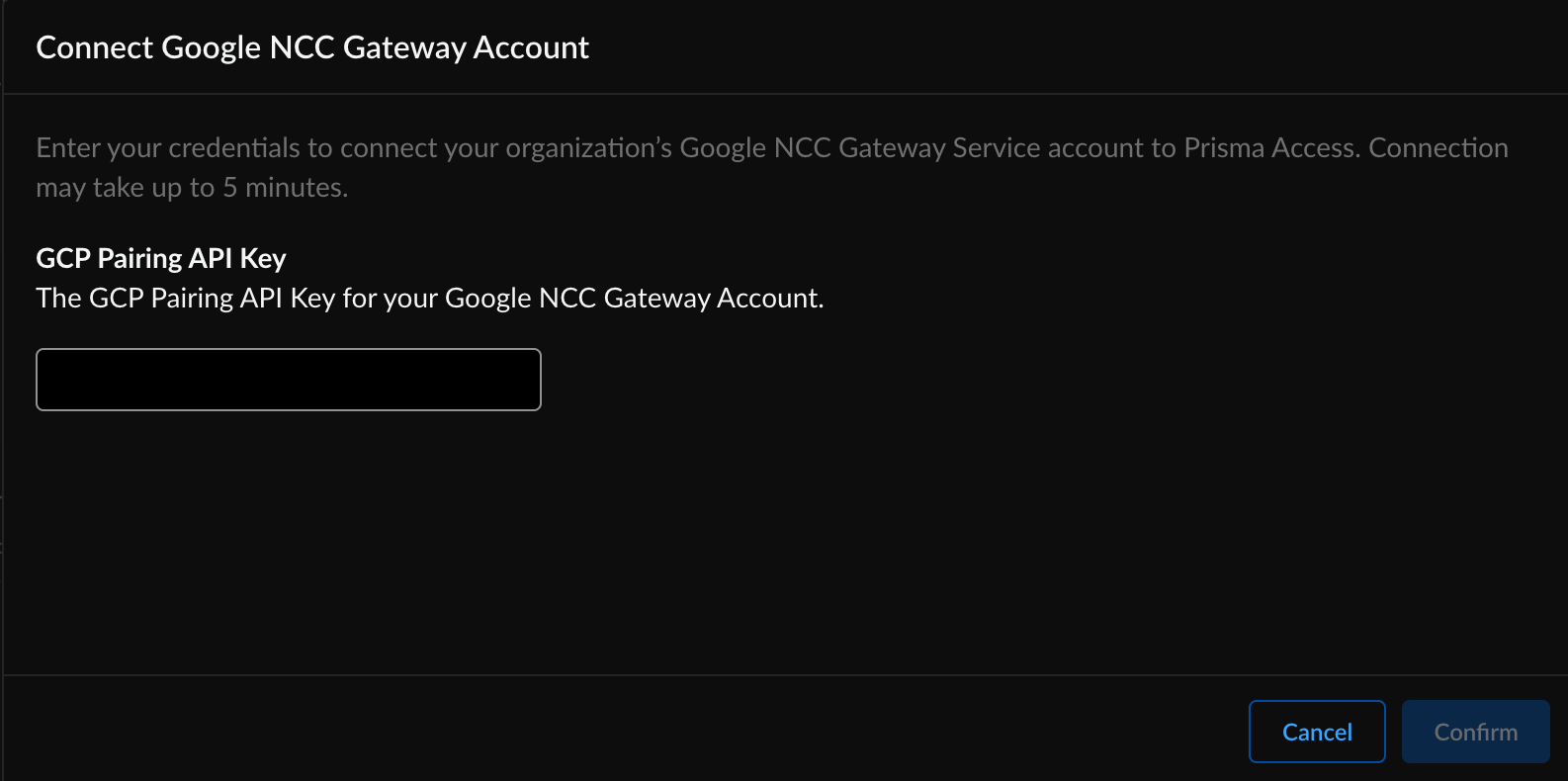

  1. ป้อนคีย์การจับคู่ของขอบเขต SAC ในกล่องโต้ตอบ "เชื่อมต่อบัญชีเกตเวย์ Google NCC" คลิก "ยืนยัน" เพื่อเริ่มสร้าง Realm


การอัปเดตสถานะเกตเวย์ NCC เป็น "เชื่อมต่อแล้ว" จะใช้เวลา 2-3 นาที

ใน GCP Cloud Shell ให้ใช้คำสั่ง gcloud เพื่อค้นหาคีย์การจับคู่ที่เชื่อมโยงกับขอบเขต SAC

gcloud beta network-security secure-access-connect realms describe codelab-sac-realm

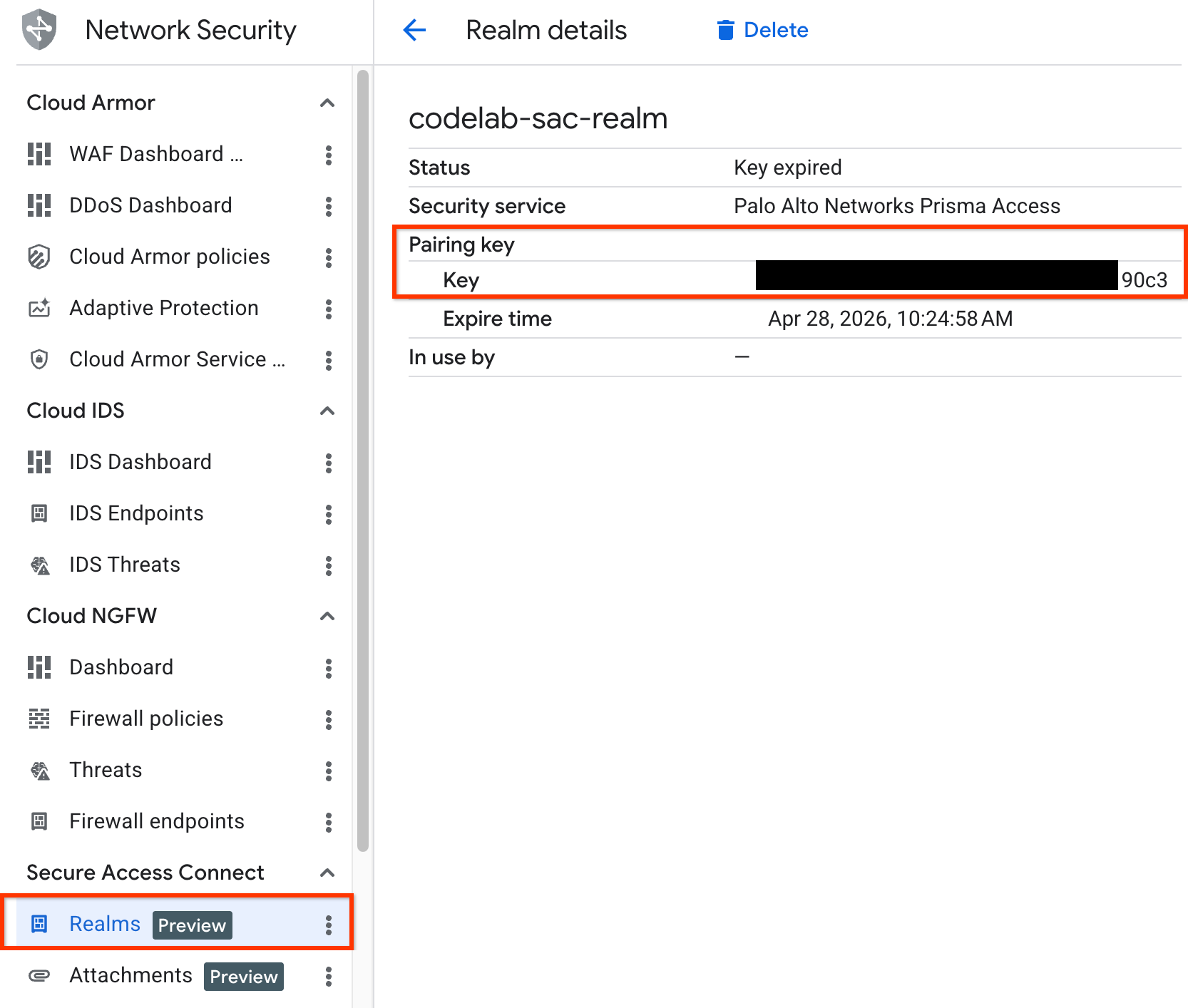

นอกจากนี้ คุณยังดูคีย์การจับคู่ในคอนโซล GCP ได้ด้วย

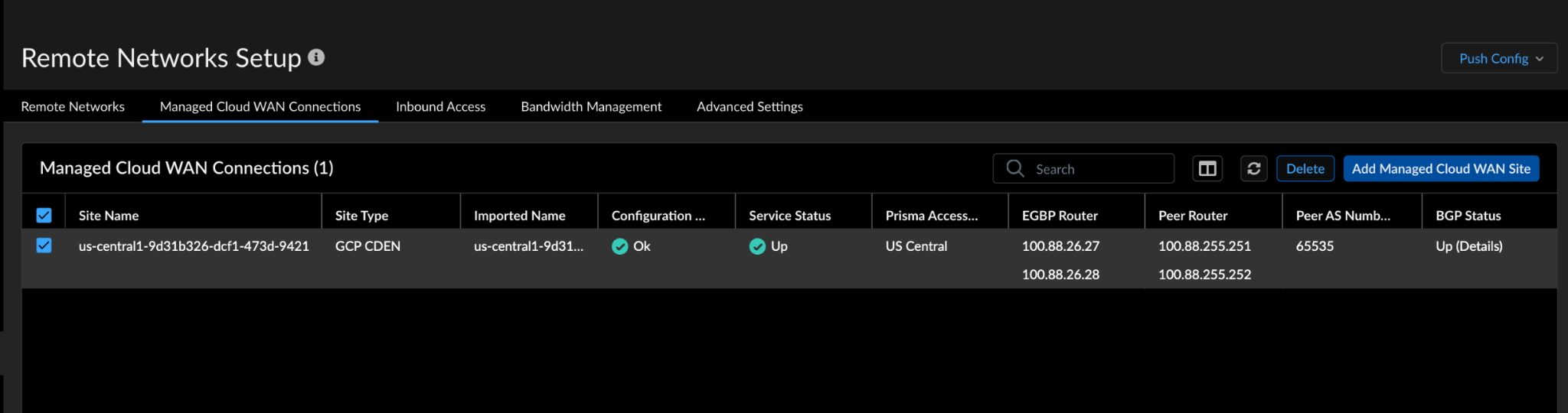

เพิ่มคลัสเตอร์ SSE ของเกตเวย์ NCC เป็นการเชื่อมต่อ Cloud WAN ที่มีการจัดการโดยไปที่

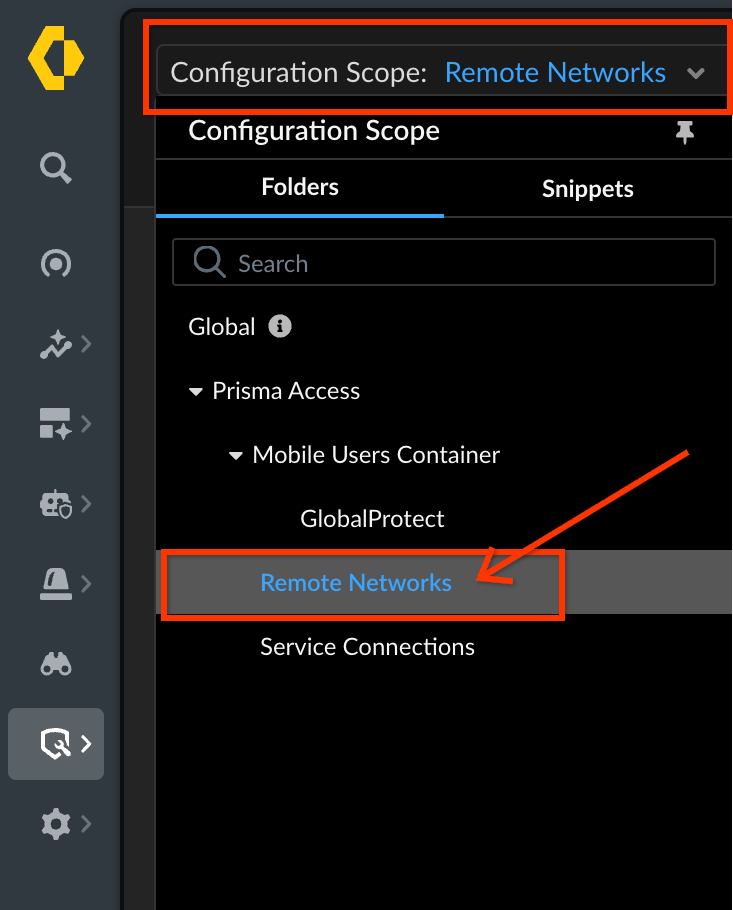

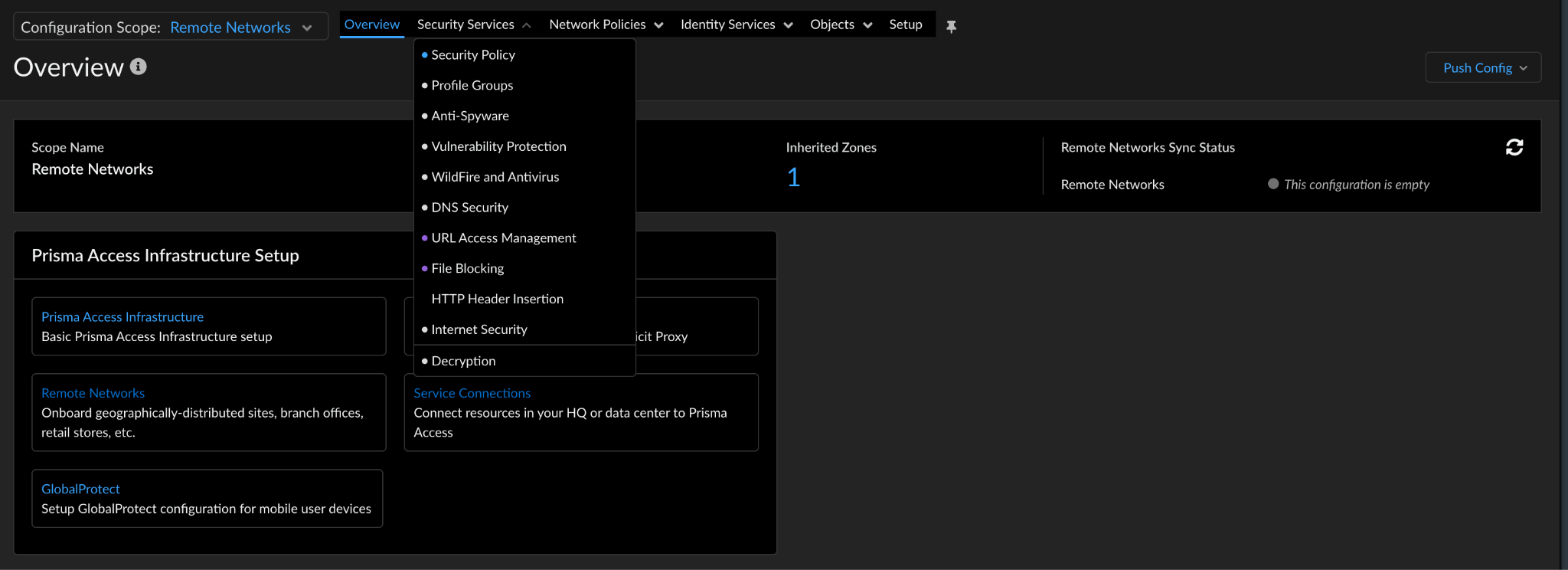

การกำหนดค่า > NGFW และ Prisma Access > คลิก "ขอบเขตการกำหนดค่า" แล้วเลือก "เครือข่ายระยะไกล" ในส่วน "Prisma Access"

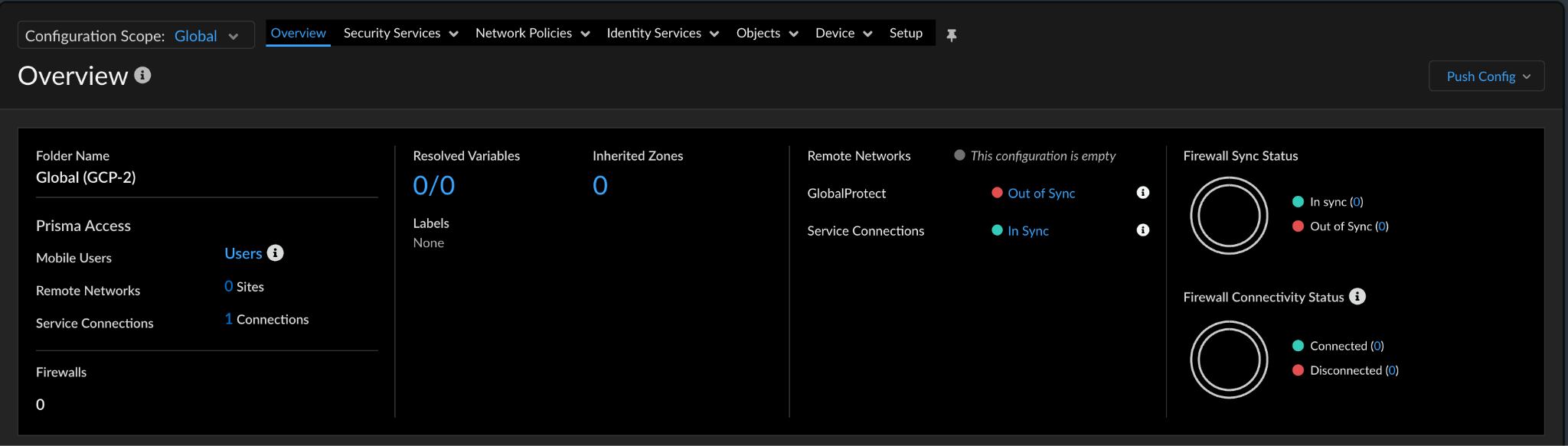

ในหน้าภาพรวม ให้คลิก "ตั้งค่า" แล้วเลือก "การเชื่อมต่อ Cloud WAN ที่มีการจัดการ"

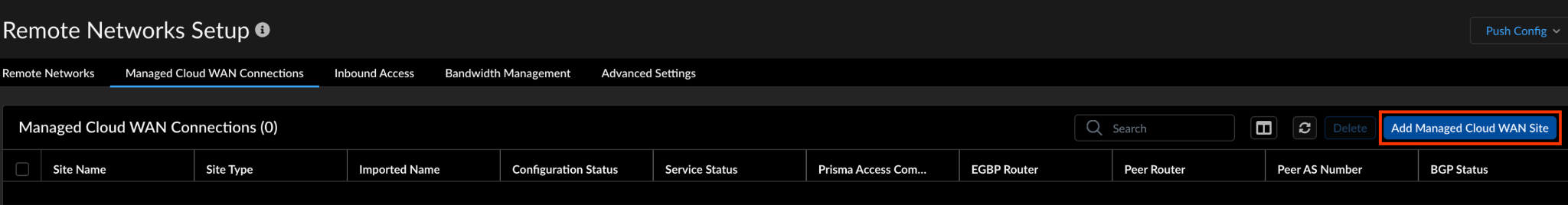

คลิก "เพิ่มเว็บไซต์ Managed Cloud WAN"


เปิดใช้งานอินสแตนซ์ SSE ใน NCC Gateway

เปลี่ยนไปใช้คอนโซล GCP แล้วใช้คำสั่ง gcloud เพื่อสร้างการเชื่อมต่อ Secure Access Connect

gcloud alpha network-security secure-access-connect attachments create codelab-sac-attachment-usc1 \
--location=us-central1 \
--realm=codelab-sac-realm  \
--gateway=cl-ncc-gw-usc-sp


สร้าง Partner Gateway

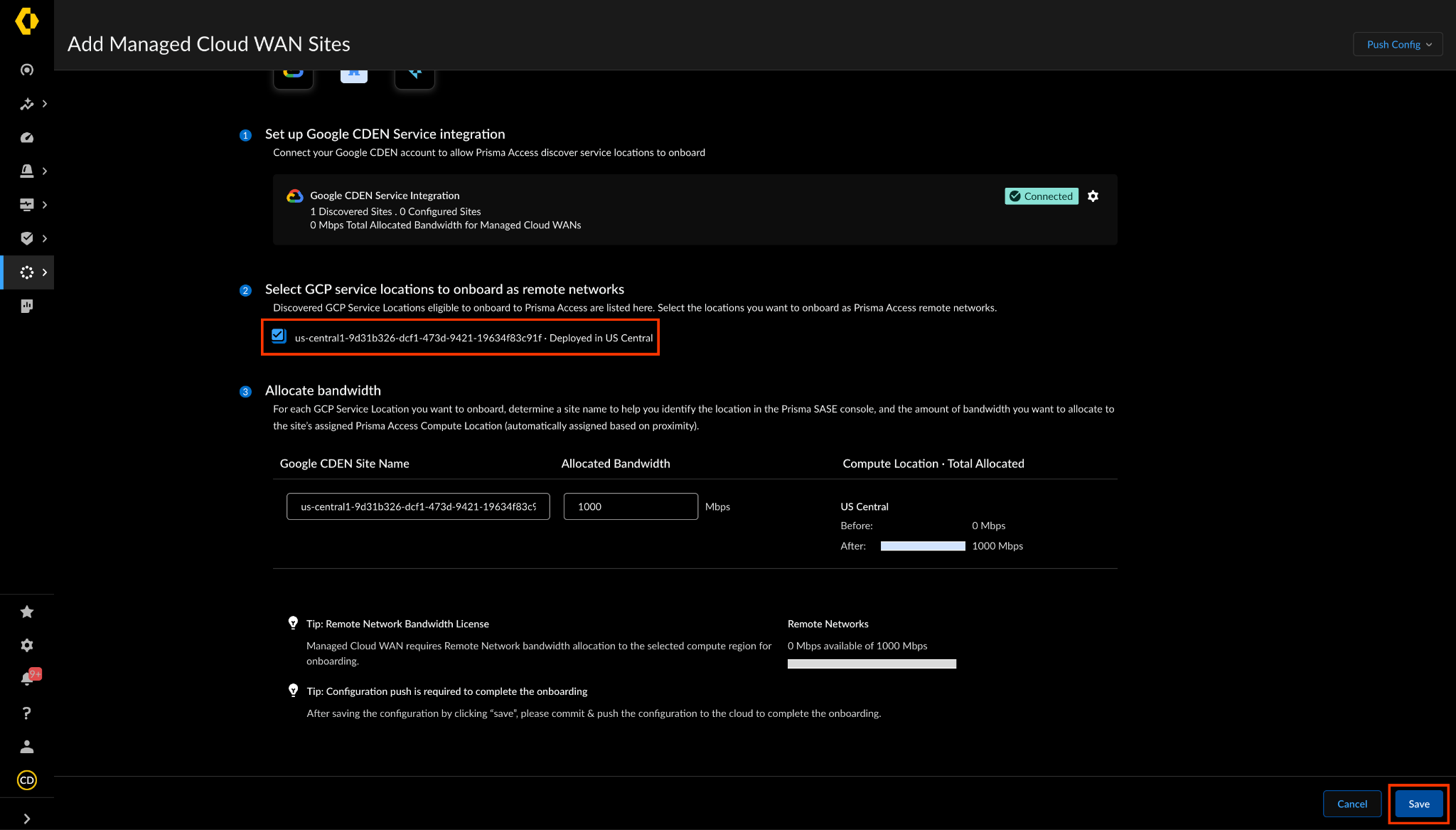

ป้อนพารามิเตอร์สำหรับการเชื่อมต่อ WAN ของระบบคลาวด์ที่มีการจัดการ

  • ชื่อเว็บไซต์ - ป้อนชื่อที่ไม่ซ้ำกันสำหรับการเชื่อมต่อ
  • **ประเภทบริการ -**เลือก Google NCC Gateway เป็นประเภทบริการ
  • ชื่อการเชื่อมต่อ - เลือกตำแหน่งบริการ GCP ที่คุณสร้างขึ้นระหว่างเกตเวย์ NCC การเปิดใช้งานและการสร้างการเชื่อมต่อ SAC
  • ตำแหน่งการประมวลผลของ Prisma Access - เลือกตำแหน่งการประมวลผลที่ต้องการติดตั้งใช้งานการผสานรวมเกตเวย์ NCC กับ Prisma Access
  • แบนด์วิดท์ (Mbps) - เลือกแบนด์วิดท์ที่จะจัดสรรในหน่วย Mbps คุณจัดสรรได้สูงสุด 10000 Mbps (10 Gbps

คุณจัดสรรได้สูงสุด 10000 Mbps (10 Gbps)

เมื่อเสร็จแล้ว ให้คลิก "บันทึก"


ซิงค์การกำหนดค่าอินสแตนซ์ SSE ของเกตเวย์ NCC

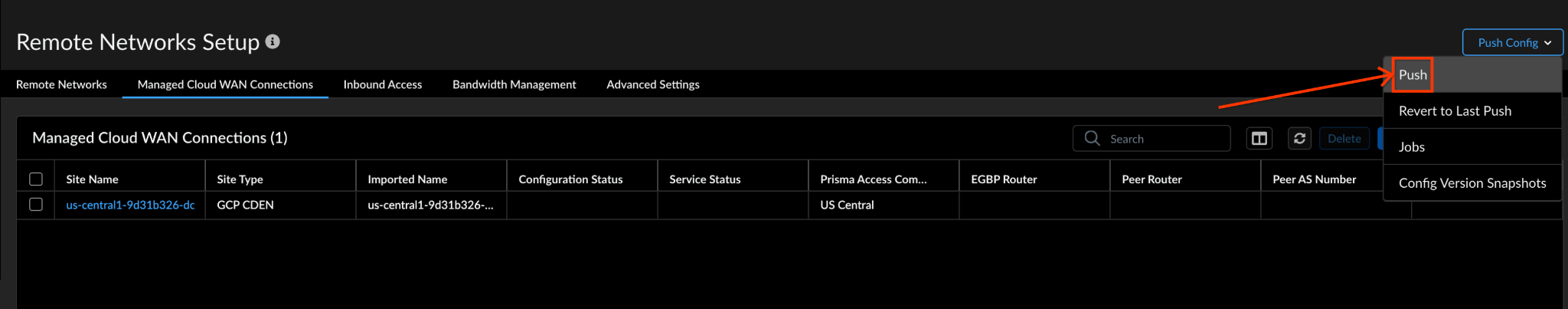

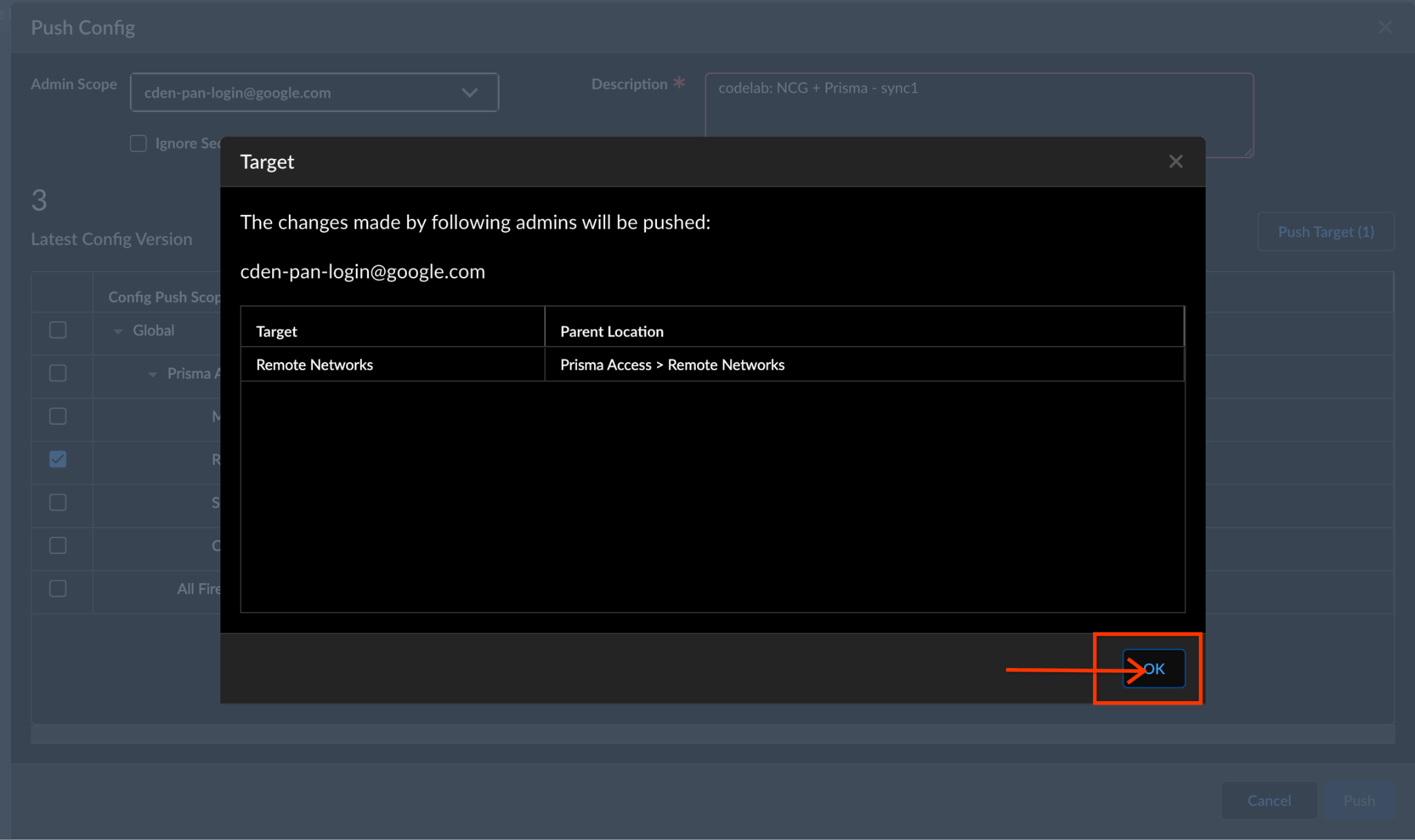

เลือก "Push Config" เพื่อสร้างอินสแตนซ์ SSE ของพาร์ทเนอร์ใน Spoke ของ NCC Gateway

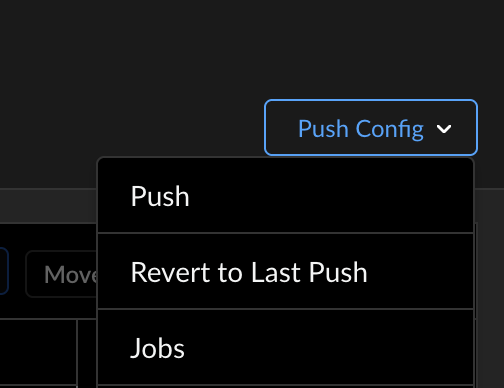

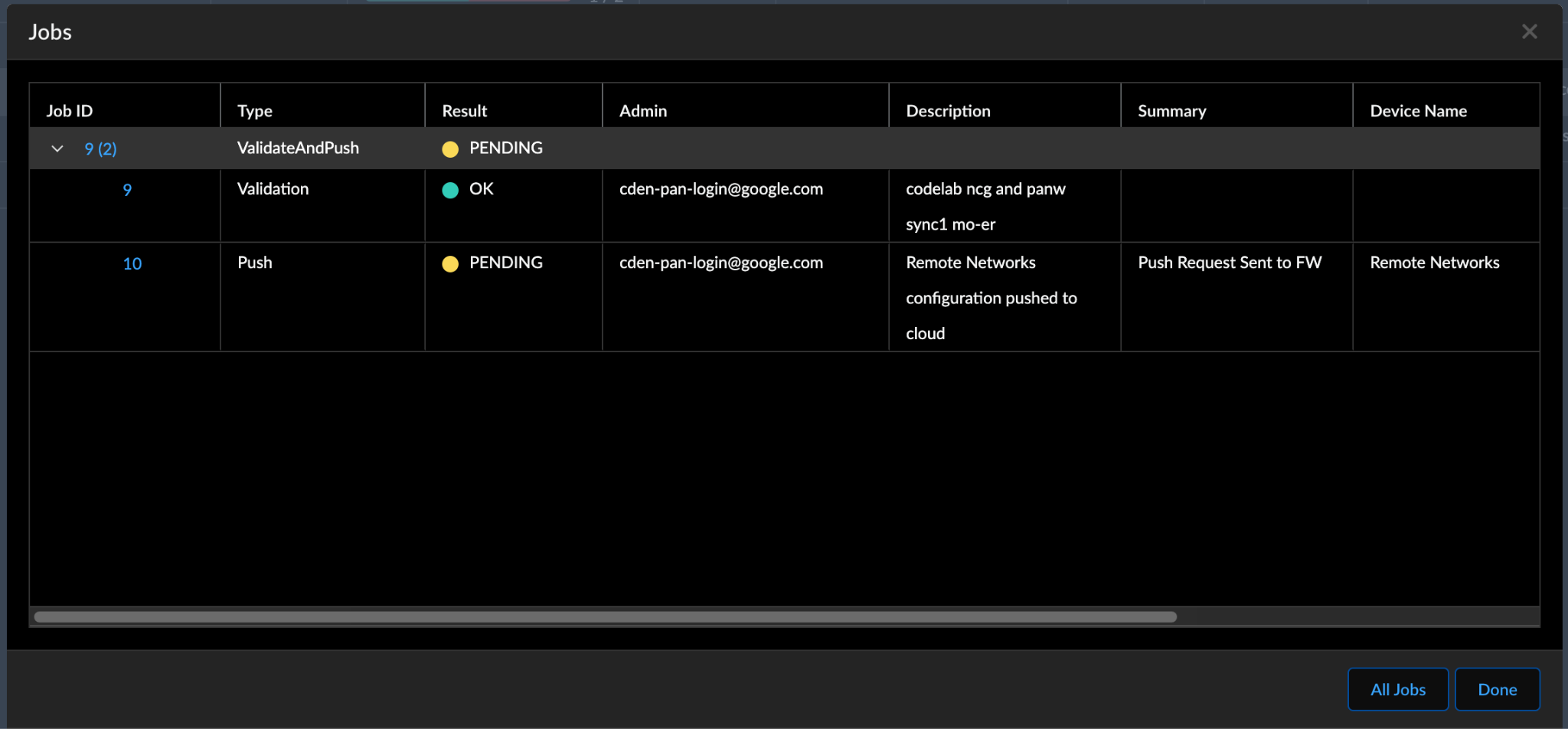

ตรวจสอบความคืบหน้าโดยคลิก "Push Config" แล้วเลือก "งาน" รอให้ "ผลลัพธ์" ทั้งหมดเสร็จสมบูรณ์สำหรับงานที่เฉพาะเจาะจง

เมื่อเสร็จแล้ว ให้คลิก "เสร็จสิ้น"


ตรวจสอบสถานะของเกตเวย์ SSE ของพาร์ทเนอร์โดยไปที่การกำหนดค่า > NGFW และ Prisma Access > ขอบเขตการกำหนดค่า > Prisma Access > เครือข่ายระยะไกล > การตั้งค่า > การเชื่อมต่อ Cloud WAN ที่มีการจัดการ

Prisma Access จะจัดสรรการกำหนดค่า BGP ของการเชื่อมต่อ Managed Cloud WAN โดยอัตโนมัติ


6. ยืนยันเส้นทางข้อมูลผ่าน NCC Gateway


เปลี่ยนไปใช้คอนโซล Cloud Shell ของ GCP

ใช้คำสั่ง gcloud เพื่อดูเส้นทางที่ประกาศซึ่งมาจาก Spoke ของเกตเวย์

gcloud beta network-connectivity spokes gateways advertised-routes list --region=us-central1


SSH ไปยัง "vm1-vpc1-ncc**"** แล้วเริ่มการดัมพ์ TCP เพื่อติดตามแพ็กเกต ICMP จาก **"vm2-vpc2-ncc"** โปรดทราบว่า VM นี้อยู่ใน VPC2

vm1-vpc1-ncc

sudo tcpdump -i any icmp -v -e -n

สร้างเซสชัน SSH ไปยัง "vm1-vpc2-ncc**"** และ "ping" ที่อยู่ IP ของ "vm1-vpc1-ncc"

vm1-vpc2-ncc

ping 10.1.1.2

เอาต์พุต:

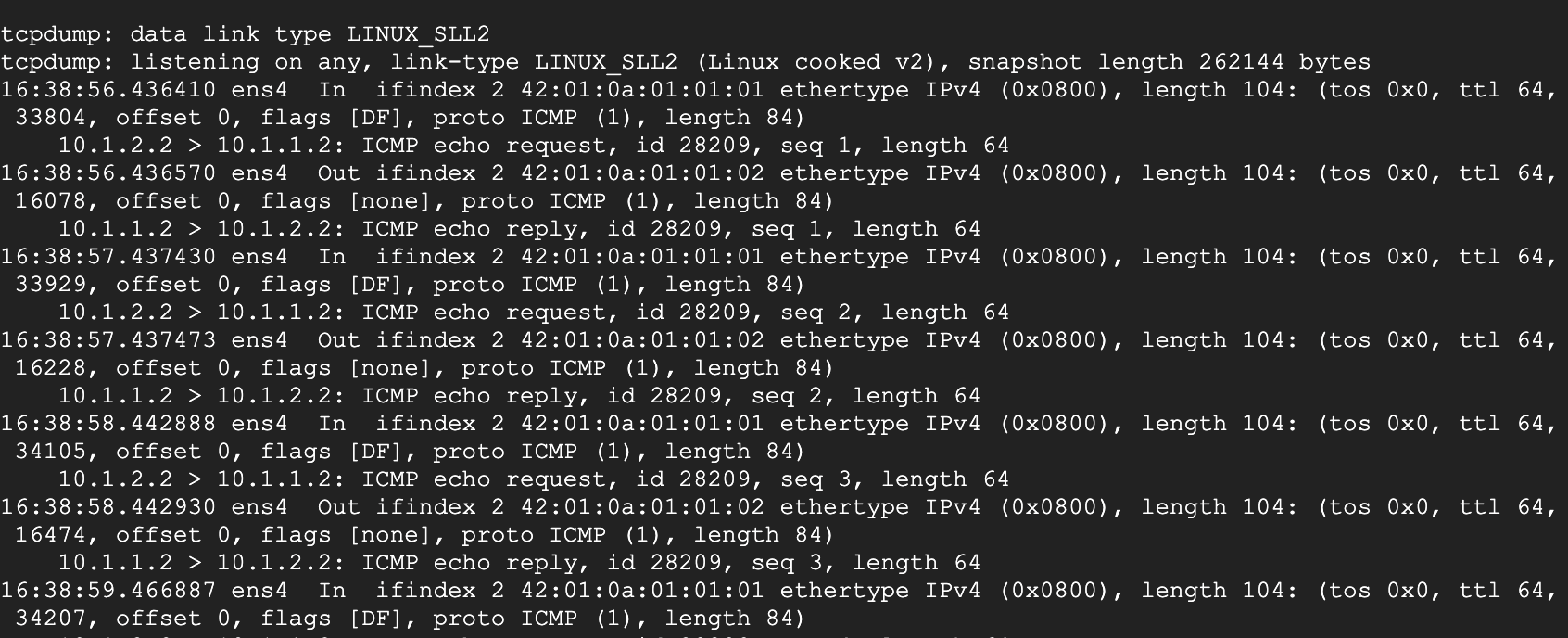

คุณควรเห็นการติดตามด้านล่างใน vm1-vpc1-ncc


เรียกใช้คำสั่ง curl ใน VM-1 ไปยังเซิร์ฟเวอร์ HTTP ในองค์กรเพื่อทดสอบความสามารถในการเข้าถึงในองค์กร

vm1-vpc1-ncc

curl 172.16.101.11 -vv

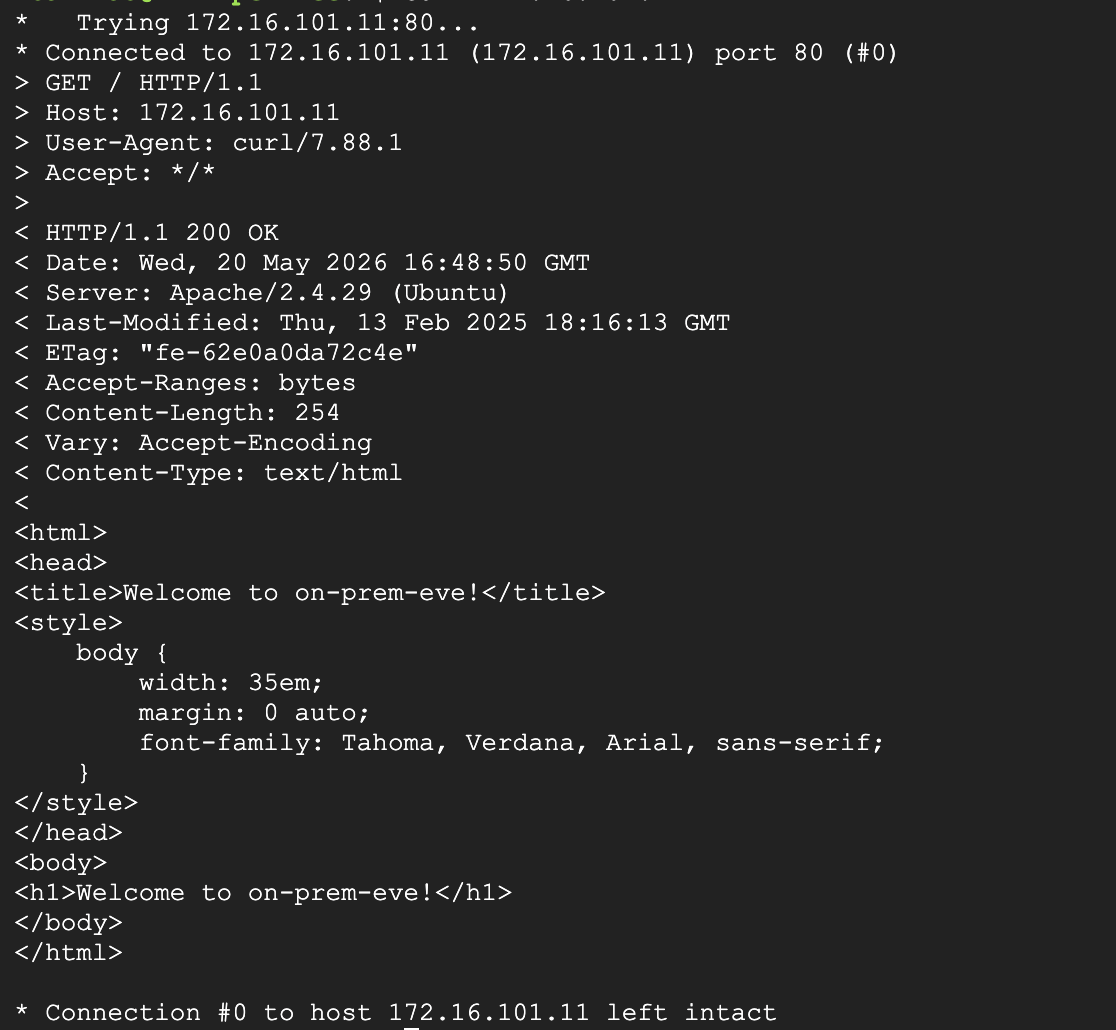

เอาต์พุต:


สร้างเซสชัน SSH ไปยัง "vm1-vpc2-ncc**"** และ "ping" ที่อยู่ IP "1.1.1.1"

vm1-vpc2-ncc

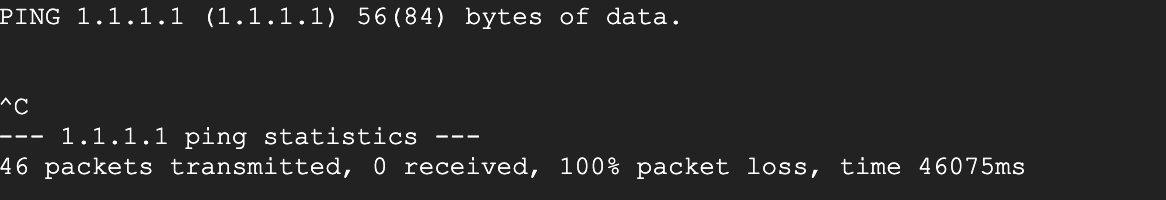

ping 1.1.1.1

เอาต์พุต:


Ping ไม่ทำงานเนื่องจากต้องได้รับอนุญาตใน Prisma(Strata Cloud Manager) มาเปิดใช้กันเลย

ไปที่ Strata Cloud Manager —-> Configuration —-> NGFW and Prisma Access คุณจะเห็นข้อมูลด้านล่าง:::

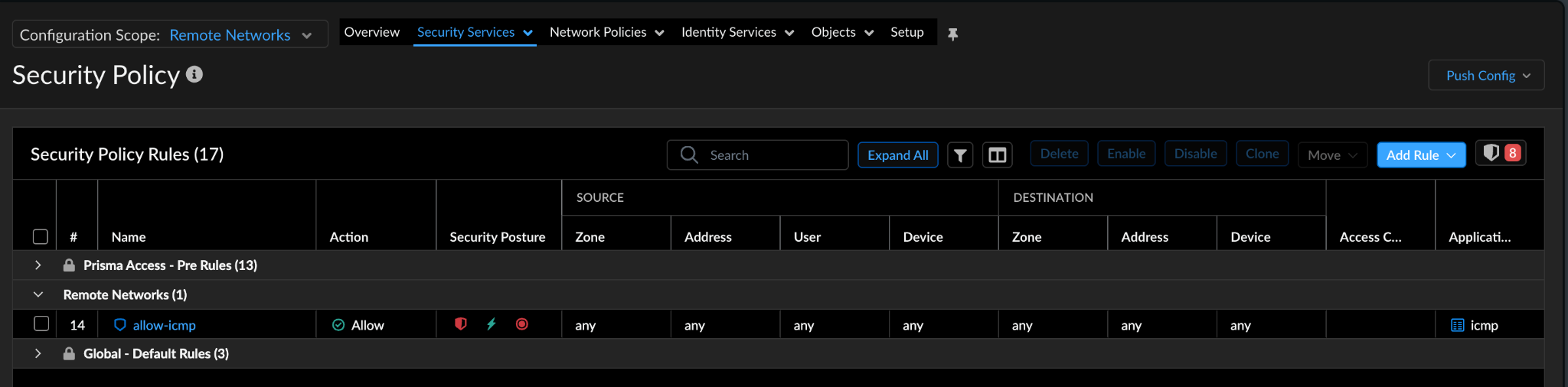

ที่ด้านซ้ายบน ให้กดเมนูแบบเลื่อนลงส่วนกลาง แล้วเลือก "เครือข่ายระยะไกล" จากนั้นคลิกแท็บ "บริการด้านความปลอดภัย" แล้วเลือก "นโยบายความปลอดภัย" ดังที่แสดงด้านล่าง:::

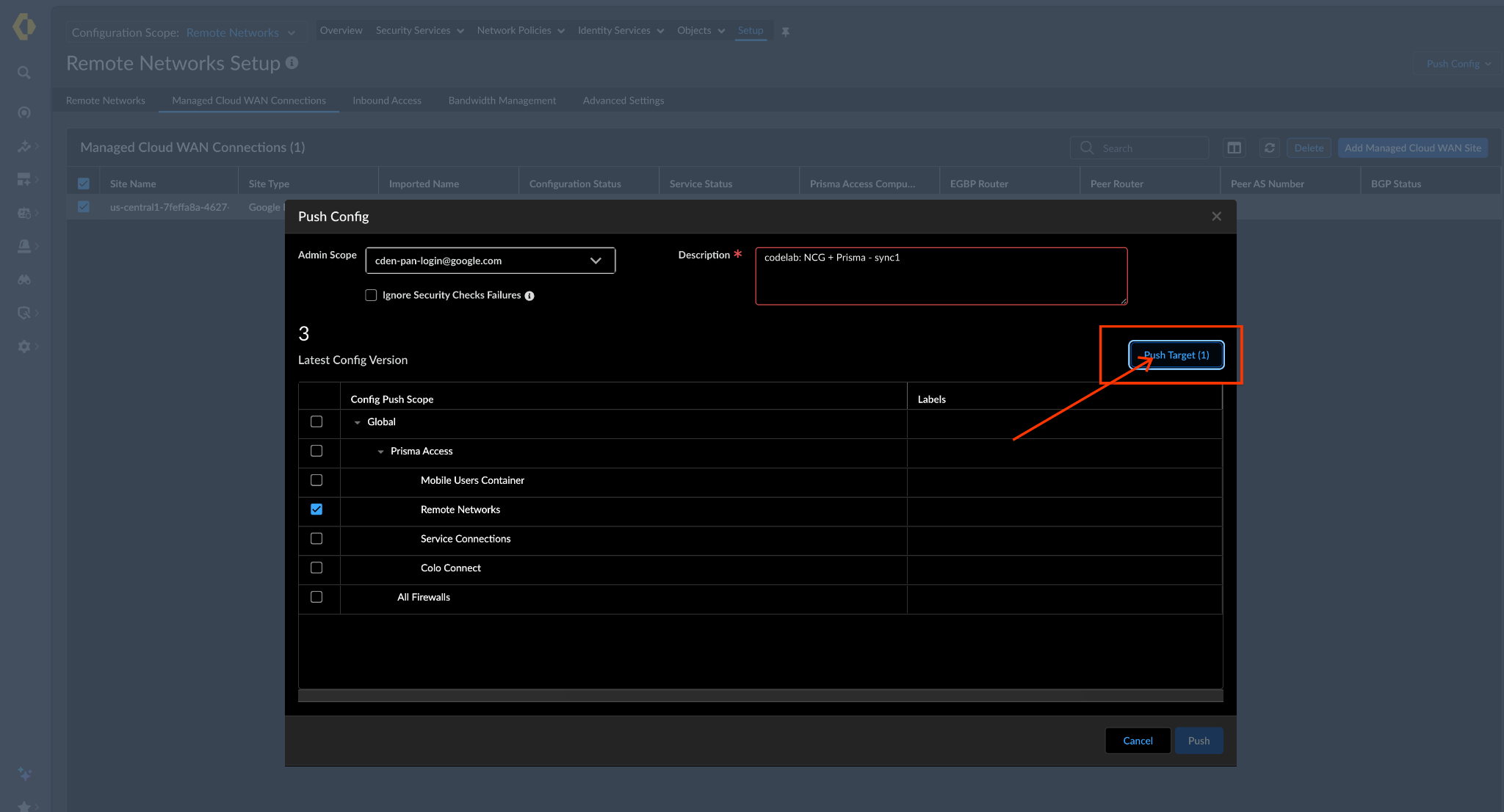

คลิก "เพิ่มกฎ" ที่ด้านขวาบน แล้วสร้างกฎ "allow icmp" เพื่ออนุญาตการรับส่งข้อมูล icmp ระหว่าง vm1-vpc2-ncc กับ 1.1.1.1 เมื่อเสร็จแล้ว ให้กด "Push Config" ที่ด้านขวาบน


โปรดดูที่งานเพื่อให้แน่ใจว่าได้พุชคอนฟิกูเรชันเรียบร้อยแล้ว คลิก Push Config —-> Jobs

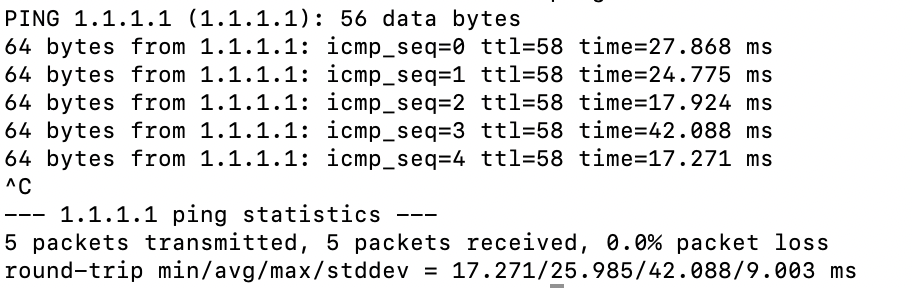

เมื่องานสำเร็จแล้ว ให้ทดสอบ ping อีกครั้งจาก vm1-vpc2-ncc


สำเร็จ!!! คุณทำ Codelab นี้เสร็จเรียบร้อยแล้ว

7. การล้างข้อมูลใน Lab

ลบไฟล์แนบ VLAN

gcloud compute interconnects attachments delete vl2024-ead1 \
--region=us-central1 \
--quiet

gcloud compute interconnects attachments delete vl3026-ead2 \
--region=us-central1 \
--quiet

ลบเพียร์ BGP และอินเทอร์เฟซ BGP ของ Cloud Router ของ NCC Gateway

gcloud compute routers remove-bgp-peer ncc-gw-usc1-cr \
--peer-name=bgp-vl2024-ead1 \
--region=us-central1


gcloud compute routers remove-interface ncc-gw-usc1-cr \
--interface-name=if-vl3026-ead2 \
--region=us-central1

ลบ ncc-gw-usc1-cr และ ncc-gw-usc1-cr

gcloud compute routers delete ncc-gw-usc1-cr \
--region=us-central1 \
--quiet

ลบเส้นทางที่กระจายข้อมูลของเกตเวย์

gcloud beta network-connectivity spokes gateways advertised-routes delete ncc-gw-usc1-cr \
--region=us-central1 \
--spoke=cl-ncc-gw-usw-sp \

ลบเครือข่ายย่อย NCC VPC

gcloud network-connectivity spokes delete vpc1-sp --global --quiet
gcloud network-connectivity spokes delete vpc2-sp --global --quiet
gcloud network-connectivity spokes delete vpc3-sp --global --quiet

ลบ spoke ของ ncc-gateway

gcloud network-connectivity spokes delete cl-ncc-gw-usc-sp --region=us-central1 \
--quiet

ลบขอบเขตการเข้าถึงที่ปลอดภัย

gcloud beta network-security secure-access-connect realms delete codelab-sac-realm --quie

ตัน

ลบ NCC Hub

gcloud network-connectivity hubs delete ncc-hub --quiet

ลบกฎไฟร์วอลล์

gcloud compute firewall-rules delete ncc1-vpc-internal --quiet
gcloud compute firewall-rules delete ncc2-vpc-internal --quiet
gcloud compute firewall-rules delete ncc3-vpc-internal --quiet
gcloud compute firewall-rules delete ncc1-vpc-iap --quiet
gcloud compute firewall-rules delete ncc2-vpc-iap --quiet
gcloud compute firewall-rules delete ncc3-vpc-iap --quiet

ลบอินสแตนซ์ GCE

gcloud compute instances delete vm1-vpc1-ncc --zone=us-central1-a --quiet
gcloud compute instances delete vm2-vpc2-ncc --zone=us-central1-a --quiet
gcloud compute instances delete vm1-vpc3-ncc --zone=us-east1-b --quiet

ลบซับเน็ต VPC

gcloud compute networks subnets delete vpc1-ncc-subnet1 --region us-central1 --quiet
gcloud compute networks subnets delete vpc1-ncc-subnet2 --region us-central1 --quiet
gcloud compute networks subnets delete vpc1-ncc-subnet3 --region us-central1 --quiet

ลบ VPC

gcloud compute networks delete vpc1-ncc vpc2-ncc vpc3-ncc vpc4-ncc, vpc5-ncc --quiet

8. ยินดีด้วย

คุณทำแล็บ Network Connectivity Center เสร็จแล้ว

สิ่งที่คุณครอบคลุม

  • กำหนดค่าโทโพโลยีการตรวจสอบแบบไฮบริดของ NCC
  • Spoke ของเกตเวย์ NCC
  • เกตเวย์ SSE ของ Palo Alto Network ใน Google Cloud
  • PANW: Strata Cloud Manager

ขั้นตอนถัดไป
