استقرار استنتاج چندمیزبانی TPU vLLM با Ray روی GKE

۱. مقدمه

در این آزمایشگاه کد، شما یاد خواهید گرفت که چگونه سرویس‌های استنتاج vLLM (مدل زبان بزرگ مجازی) چند میزبانه با کارایی بالا را روی موتور گوگل کوبرنتیز (GKE) با استفاده از TPUهای گوگل کلود پیاده‌سازی کنید. شما استنتاج توزیع‌شده را با استفاده از Ray پیکربندی خواهید کرد و حجم کار را به صورت بومی روی GKE با استفاده از LeaderWorkerSets مدیریت خواهید کرد.

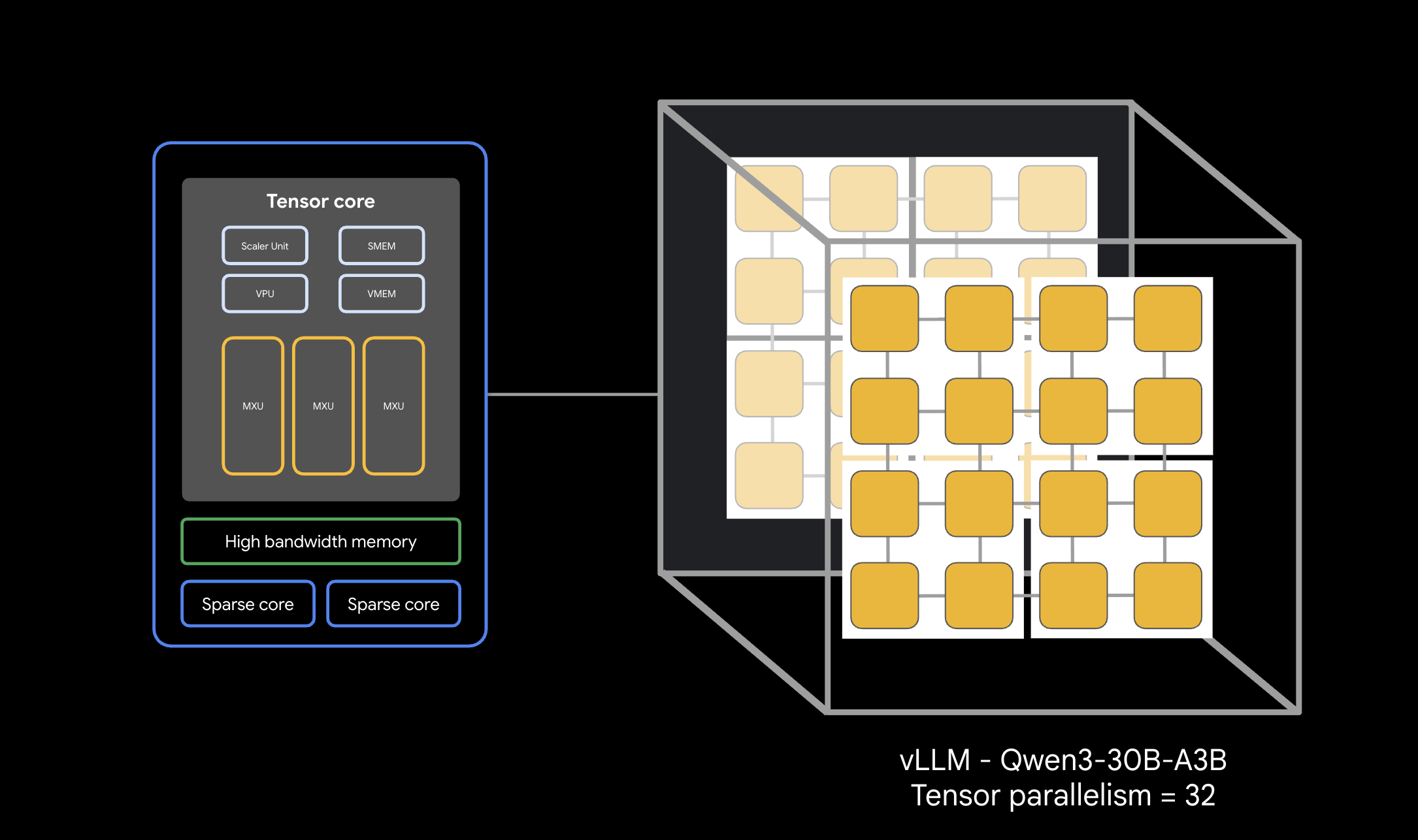

این راهنما، یک محیط تولید برای ارائه مدل‌های بزرگ مانند Qwen 30B را شبیه‌سازی می‌کند.

کاری که انجام خواهید داد

  • یک شبکه VPC سفارشی برای ترافیک شتاب‌دهنده ایجاد کنید.
  • یک کلاستر GKE به همراه Ray Operator و درایور GCS Fuse CSI تهیه کنید.
  • برای بارگذاری سریع‌تر مدل، یک GCS Rapid Cache راه‌اندازی کنید.
  • یک مخزن گره TPU v6e چند میزبانه با ظرفیت رزرو شده فراهم کنید.
  • پیکربندی هویت بار کاری برای دسترسی ایمن به وزن‌های مدل.
  • موتور vLLM را که یک مدل پارامتر 30B را ارائه می‌دهد، مستقر و آزمایش کنید.

آنچه نیاز دارید

  • یک پروژه گوگل کلود با قابلیت پرداخت.
  • رزرو فضای ابری گوگل برای منابع TPU v6e (32 تراشه، ct6e-standard-4t ).
  • دسترسی به کپی کردن وزن‌های مدل از یک سطل منبع.
  • Cloud Shell یا یک ترمینال محلی با gcloud ، kubectl و helm نصب شده.
  • مدت زمان تخمینی: ۶۰ دقیقه
  • هزینه تخمینی: کمتر از ۶۰ دلار (با فرض اینکه کالبدشکافی به سرعت انجام شود).

۲. قبل از شروع

یک پروژه Google Cloud ایجاد یا انتخاب کنید

  1. در کنسول گوگل کلود ، یک پروژه گوگل کلود انتخاب یا ایجاد کنید.
  2. مطمئن شوید که پرداخت برای پروژه ابری شما فعال است.

شروع پوسته ابری

  1. روی فعال کردن Cloud Shell در بالای کنسول Google Cloud کلیک کنید.
  2. تأیید اعتبار:
gcloud auth list
  1. پروژه خود را تایید کنید:
gcloud config get project
  1. در صورت نیاز آن را تنظیم کنید:
export PROJECT_ID=<YOUR_PROJECT_ID>
gcloud config set project $PROJECT_ID

تنظیم متغیرهای محیطی

برای آسان‌تر کردن اجرای دستورات، متغیرهای زیر را در پوسته خود تعریف کنید. <YOUR_ZONE> را با منطقه TPU اختصاص داده شده خود و <YOUR_RESERVATION_NAME> را با شناسه رزرو خود جایگزین کنید. برای دانلود وزن‌های مدل دروازه‌دار، باید یک توکن دسترسی کاربر Hugging Face ایجاد کنید. پس از ایجاد آن، <YOUR_HUGGING_FACE_TOKEN> را با توکن تازه ایجاد شده خود جایگزین کنید.

export PROJECT_ID=$(gcloud config get-value project)
export PROJECT_NUMBER=$(gcloud projects describe ${PROJECT_ID} --format="value(projectNumber)")
export ZONE="<YOUR_ZONE>" # e.g., us-east5-a
export REGION=${ZONE%-*}
export CLUSTER_NAME="qwen-serving-cluster"
export GVNIC_NETWORK_PREFIX="qwen-serving"
export BUCKET_NAME="inf-demo-model-storage-${PROJECT_NUMBER}"
export RESERVATION_NAME="<YOUR_RESERVATION_NAME>"
export NODE_POOL_NAME="tpu-v6e-32-resvd-pool"
export MULTIHOST_COLLECTION_NAME="tpu-6-collection"
export HF_TOKEN="<YOUR_HUGGING_FACE_TOKEN>" # Token with access to Qwen model if restricted

فعال کردن APIها

سرویس‌های مورد نیاز Google Cloud را فعال کنید:

gcloud services enable \
    container.googleapis.com \
    compute.googleapis.com \
    iam.googleapis.com \
    cloudresourcemanager.googleapis.com

۳. ایجاد شبکه‌سازی سفارشی

بارهای کاری TPU چند میزبانه به پیکربندی‌های شبکه خاصی نیاز دارند، از جمله اندازه‌های MTU بالاتر برای ارتباط شتاب‌دهنده کارآمد. یک شبکه VPC سفارشی برای کلاستر خود ایجاد کنید.

  1. شبکه VPC را با MTU بزرگ (8896) ایجاد کنید :
    gcloud compute --project=${PROJECT_ID} \
    networks create ${GVNIC_NETWORK_PREFIX}-main \
    --subnet-mode=custom \
    --mtu=8896
  2. زیرشبکه را برای کلاستر ایجاد کنید :
    gcloud compute --project=${PROJECT_ID} \
    networks subnets create ${GVNIC_NETWORK_PREFIX}-tpu \
    --network=${GVNIC_NETWORK_PREFIX}-main \
    --region=${REGION} \
    --range=192.168.100.0/24
  3. ایجاد قوانین فایروال که به ترافیک داخلی اجازه می‌دهد تا کارگران بتوانند ارتباط برقرار کنند:
    gcloud compute --project=${PROJECT_ID} firewall-rules create ${GVNIC_NETWORK_PREFIX}-allow-internal \
    --network=${GVNIC_NETWORK_PREFIX}-main \
    --allow=all \
    --source-ranges=172.16.0.0/12,192.168.0.0/16,10.0.0.0/8 \
    --description="Allow all internal traffic within the network."

۴. خوشه GKE تأمین

یک تنظیمات کلاستر استاندارد GKE ایجاد کنید که برای پشتیبانی از GCS Fuse mounts و بارهای کاری Ray Operator پیکربندی شده باشد.

  1. خوشه را ایجاد کنید :
    gcloud container clusters create ${CLUSTER_NAME} \
    --project=${PROJECT_ID} \
    --location=${REGION} \
    --release-channel=rapid \
    --machine-type=e2-standard-4 \
    --network=${GVNIC_NETWORK_PREFIX}-main \
    --subnetwork=${GVNIC_NETWORK_PREFIX}-tpu \
    --num-nodes=1 \
    --gateway-api=standard \
    --enable-managed-prometheus \
    --enable-dataplane-v2 \
    --enable-dataplane-v2-metrics \
    --workload-pool=${PROJECT_ID}.svc.id.goog \
    --addons=GcsFuseCsiDriver,RayOperator \
    --enable-ip-alias
  2. بازیابی اعتبارنامه‌های کلاستر :
    gcloud container clusters get-credentials ${CLUSTER_NAME} --region=${REGION}
  3. ایجاد راز چهره در آغوش گرفته : توکن خود را به طور ایمن برای دانلودهای دسترسی به کانتینر ذخیره کنید:
    kubectl create secret generic hf-secret \
    --from-literal=hf_api_token=${HF_TOKEN} \
    --dry-run=client -o yaml | kubectl apply -f -
  4. LeaderWorkerSet (LWS) را از طریق Helm نصب کنید . LWS گروه‌هایی از podها را که باید با هم زمان‌بندی شوند، مدیریت می‌کند:
    helm install lws oci://registry.k8s.io/lws/charts/lws \
    --version=0.7.0 \
    --namespace lws-system \
    --create-namespace \
    --wait

۵. فعال کردن حافظه پنهان سریع GCS

برای سرعت بخشیدن به خواندن ده‌ها گیگابایت وزن از فضای ذخیره‌سازی ابری در حین سرویس‌دهی، یک سطل GCS ایجاد کنید و GCS Rapid Cache را در منطقه خود فعال کنید.

  1. سطل را ایجاد کنید :
    gcloud storage buckets create gs://$BUCKET_NAME \
    --location=$REGION \
    --uniform-bucket-level-access
  2. مقداردهی اولیه Rapid Cache در ناحیه TPU:
    gcloud storage buckets anywhere-caches create gs://$BUCKET_NAME $ZONE \
    --ttl=1d \
    --admission-policy=ADMIT_ON_FIRST_MISS

۶. تنظیم هویت بار کاری و مجوزهای ذخیره‌سازی

پیوندهای هویت را پیکربندی کنید تا سطل وزنه را به طور ایمن در غلاف‌های GKE خود نصب کنید بدون اینکه کلیدهای بادوام تعبیه کنید.

  1. یک حساب کاربری اختصاصی برای سرویس IAM ایجاد کنید :
    gcloud iam service-accounts create tpu-reader-sa
  2. مجوزهای خواندن باکت را اعطا کنید :
    gcloud storage buckets add-iam-policy-binding gs://${BUCKET_NAME} \
    --member="serviceAccount:tpu-reader-sa@${PROJECT_ID}.iam.gserviceaccount.com" \
    --role="roles/storage.objectAdmin"
  3. ایجاد اتصال هویت بار کاری برای فضای نام default حساب سرویس Kubernetes:
    gcloud iam service-accounts add-iam-policy-binding tpu-reader-sa@${PROJECT_ID}.iam.gserviceaccount.com \
    --role="roles/iam.workloadIdentityUser" \
    --member="serviceAccount:${PROJECT_ID}.svc.id.goog[default/default]"
  4. Kubernetes SA را حاشیه‌نویسی کنید :
    kubectl annotate serviceaccount default iam.gke.io/gcp-service-account=tpu-reader-sa@${PROJECT_ID}.iam.gserviceaccount.com

۷. تنظیمات وزن‌های مدل

برای ارائه یک مدل پارامتر 30B، باید وزن‌ها را از Hugging Face در سطل GCS خود دانلود کنید. برای دور زدن محدودیت سهمیه دیسک Cloud Shell (5 گیگابایت)، از یک کار استاندارد Kubernetes برای دانلود مستقیم درون خوشه و نوشتن ایمن در حجم GCS Fuse نصب شده استفاده کنید.

  1. استقرار کار دانلود مدل : برای شروع دانلود، فایل مانیفست زیر را ایجاد و اعمال کنید:
    cat <<EOF | kubectl apply -f -
apiVersion: batch/v1
kind: Job
metadata:
  name: model-downloader
spec:
  ttlSecondsAfterFinished: 60
  template:
    metadata:
      annotations:
        gke-gcsfuse/volumes: "true"
        gke-gcsfuse/memory-limit: "0"
    spec:
      serviceAccountName: default
      restartPolicy: OnFailure
      containers:
      - name: downloader
        image: python:3.10-slim
        command: ["/bin/sh", "-c"]
        args:
        - |
          pip install -U "huggingface_hub[hf_transfer]" filelock
          export HF_HUB_ENABLE_HF_TRANSFER=1

          python -c '
          import filelock

          class DummyLock:
              def __init__(self, *args, **kwargs): pass
              def __enter__(self): return self
              def __exit__(self, *args): pass
              def acquire(self, *args, **kwargs): pass
              def release(self, *args, **kwargs): pass

          filelock.FileLock = DummyLock

          from huggingface_hub import snapshot_download
          snapshot_download(
              repo_id="Qwen/Qwen3-30B-A3B",
              local_dir="/models/qwen3-30b-weights",
              local_dir_use_symlinks=False
          )
          '
        env:
        - name: HF_TOKEN
          valueFrom:
            secretKeyRef:
              name: hf-secret
              key: hf_api_token
        volumeMounts:
        - name: model-weights
          mountPath: /models
      volumes:
      - name: model-weights
        csi:
          driver: gcsfuse.csi.storage.gke.io
          volumeAttributes:
            bucketName: ${BUCKET_NAME}
            mountOptions: "implicit-dirs"
EOF
  2. نظارت بر دانلود : برای پیگیری پیشرفت، لاگ‌های مربوط به دانلودر پاد را بررسی کنید:
    kubectl logs -f job/model-downloader
    صبر کنید تا کار با وضعیت موفقیت‌آمیز به پایان برسد.

۸. ایجاد یک TPU Node Pool رزرو شده

با استفاده از رزرو ظرفیت موجود، قطعه TPU چند میزبانه واقعی را فراهم کنید.

  1. دستور ایجاد را اجرا کنید :
    gcloud beta container node-pools create ${NODE_POOL_NAME} \
    --project=${PROJECT_ID} \
    --cluster=${CLUSTER_NAME} \
    --region=${REGION} \
    --node-locations=${ZONE} \
    --machine-type=ct6e-standard-4t \
    --tpu-topology=4x8 \
    --num-nodes=8 \
    --scopes=https://www.googleapis.com/auth/cloud-platform \
    --reservation-affinity=specific \
    --reservation=${RESERVATION_NAME} \
    --accelerator-network-profile=auto \
    --node-labels=cloud.google.com/gke-nodepool-group-name=${MULTIHOST_COLLECTION_NAME} \
    --node-labels=cloud.google.com/gke-workload-type=HIGH_AVAILABILITY \
    --node-labels=cloud.google.com/gke-networking-dra-driver=true
  2. منتظر بمانید تا گره‌ها به هم بپیوندند : می‌توانید مقیاس‌بندی تجمیع گره‌ها را مستقیماً مشاهده کنید. منتظر بمانید تا ۸ گره حاوی ct6e به kubectl get nodes بپیوندند.

۹. استقرار سرویس vLLM

  1. ایجاد درخواست‌های شبکه : شما باید محیط شبکه را درخواست کنید:
    cat <<EOF | kubectl apply -f -
apiVersion: resource.k8s.io/v1
kind: ResourceClaimTemplate
metadata:
  name: all-netdev
spec:
  spec:
    devices:
      requests:
      - name: req-netdev
        exactly:
          deviceClassName: netdev.google.com
          allocationMode: All
EOF
  2. نقطه پایانی API متعادل کننده بار را مستقر کنید :
    cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Service
metadata:
  name: vllm-tpu-service
spec:
  type: LoadBalancer
  selector:
    leaderworkerset.sigs.k8s.io/name: vllm-tpu-qwen
    leaderworkerset.sigs.k8s.io/worker-index: "0"
  ports:
  - protocol: TCP
    port: 8000
    targetPort: 8000
EOF
  3. استقرار بار کاری LeaderWorkerSet : این مانیفست، تجمیع سر/کارگر Ray را به صورت پویا در 8 میزبان برش آغاز می‌کند.
    cat <<EOF | kubectl apply -f -
apiVersion: leaderworkerset.x-k8s.io/v1
kind: LeaderWorkerSet
metadata:
  name: vllm-tpu-qwen
spec:
  replicas: 1
  leaderWorkerTemplate:
    size: 8
    restartPolicy: RecreateGroupOnPodRestart
    workerTemplate:
      metadata:
        annotations:
          gke-gcsfuse/volumes: "true"
          gke-gcsfuse/memory-limit: "0"
        labels:
          leaderworkerset.sigs.k8s.io/name: vllm-tpu-qwen
          gke-gcsfuse/volumes: "true"
      spec:
        hostname: vllm-tpu-qwen
        serviceAccountName: default
        containers:
        - name: vllm-tpu
          image: vllm/vllm-tpu:nightly
          command: ["sh", "-c"]
          args:
          - |
            MY_TPU_IP=\$(hostname -I | awk '{print \$1}')
            echo "My TPU Network IP is: \$MY_TPU_IP"

            LEADER_DNS="vllm-tpu-qwen-0.vllm-tpu-qwen"
            until getent hosts \$LEADER_DNS; do
              echo "DNS not ready. Sleeping 5s..."
              sleep 5
              done
            LEADER_IP=\$(getent hosts \$LEADER_DNS | awk '{print \$1}')

            export JAX_PLATFORMS=''
            export SCAN_TPU_CHIPS=True
            export TPU_MULTIHOST_BACKEND=ray
            export JAX_DISTRIBUTED_INITIALIZATION_TIMEOUT=300
            export LD_LIBRARY_PATH=\$LD_LIBRARY_PATH:/usr/local/lib
            export VLLM_HOST_IP=\$MY_TPU_IP

            if [ "\$LWS_WORKER_INDEX" = "0" ]; then
              echo "Starting Ray Head..."
              ray start --head --port=6379 --node-ip-address=\$MY_TPU_IP --resources='{"TPU": 4}' --block &
              sleep 20
              until ray status; do sleep 5; done

              echo "Starting vLLM API Server..."
              python3 -m vllm.entrypoints.openai.api_server \
                --model=/models/qwen3-30b-weights \
                --tensor-parallel-size=32 \
                --pipeline-parallel-size=1 \
                --distributed-executor-backend=ray \
                --host=0.0.0.0 --port=8000 \
                --enforce-eager \
                --gpu-memory-utilization=0.90
            else
              ray start --address=\${LEADER_IP}:6379 --node-ip-address=\$MY_TPU_IP --resources='{"TPU": 4}' --block
            fi
          ports:
          - containerPort: 8000
          - containerPort: 6379
          volumeMounts:
          - name: model-weights
            mountPath: /models
            readOnly: true
          - name: dshm
            mountPath: /dev/shm
          resources:
            claims:
            - name: net-resources
            limits:
              google.com/tpu: 4
              memory: "100Gi"
            requests:
              google.com/tpu: 4
              memory: "100Gi"
        nodeSelector:
          cloud.google.com/gke-tpu-accelerator: tpu-v6e-slice
          cloud.google.com/gke-tpu-topology: 4x8
          gke.networks.io/accelerator-network-profile: auto
        resourceClaims:
        - name: net-resources
          resourceClaimTemplateName: all-netdev
        volumes:
        - name: model-weights
          csi:
            driver: gcsfuse.csi.storage.gke.io
            volumeAttributes:
              bucketName: ${BUCKET_NAME}
              mountOptions: "implicit-dirs"
        - name: dshm
          emptyDir:
            medium: Memory
EOF

۱۰. تست پاسخ استقرار

ممکن است ۵ تا ۱۰ دقیقه طول بکشد تا تمام پادهای موجود در LeaderWorkerSet تصاویر کانتینر را دریافت کنند، Ray را مقداردهی اولیه کنند و کاملاً Ready شوند. می‌توانید وضعیت را با مشاهده مقداردهی اولیه پاد پیگیری کنید:

kubectl get pods -l leaderworkerset.sigs.k8s.io/name=vllm-tpu-qwen -w

صبر کنید تا هر ۸ vllm-tpu-qwen- pods STATUS به صورت Running و READY به صورت 2/2 نشان دهند، و قبل از ادامه، مطمئن شوید که متعادل‌کننده بار، یک IP خارجی دریافت کرده است. این کار می‌تواند ۷ تا ۱۰ دقیقه طول بکشد.

  1. بازیابی آی‌پی خارجی :
    export EXTERNAL_IP=$(kubectl get svc vllm-tpu-service -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
echo $EXTERNAL_IP

احتیاط: در یک سرویس در حال تولید، این نقطه پایانی باید با چیزی مانند پروکسی آگاه از هویت (IAP) ایمن شود.

  1. ارسال درخواست استنتاج با استفاده از curl :
        curl -N -s http://$EXTERNAL_IP:8000/v1/chat/completions \
        -H "Content-Type: application/json" \
        -d '{
            "model": "/models/qwen3-30b-weights",
            "messages": [{"role": "user", "content": "Write a haiku about high-performance computing on TPUs."}],
            "temperature": 0.7,
            "max_tokens": 100,
            "stream": true
        }' | sed 's/^data: //' | grep -v '\[DONE\]' | grep -v '^$' | jq -rj '.choices[0].delta.content // empty' ; echo ""
    شما باید خروجی شبیه به یک پاسخ JSON حاوی متنی که نشان‌دهنده‌ی استنتاج تولید شده‌ی شماست را ببینید!

۱۱. تمیز کردن

برای جلوگیری از هزینه‌های مداوم برای حساب Google Cloud خود، منابع ایجاد شده در طول این codelab را حذف کنید.

  1. حذف استخر گره :
    gcloud container node-pools delete "${NODE_POOL_NAME}" \
    --cluster="${CLUSTER_NAME}" \
    --region="${REGION}" \
    --project="${PROJECT_ID}" --quiet
  2. حذف خوشه :
    gcloud container clusters delete "${CLUSTER_NAME}" \
    --region="${REGION}" \
    --project="${PROJECT_ID}" --quiet
  3. تنظیمات شبکه و فایروال را حذف کنید :
    gcloud compute firewall-rules delete \
    "${GVNIC_NETWORK_PREFIX}-allow-internal" \
    --project="${PROJECT_ID}" --quiet

gcloud compute networks subnets delete "${GVNIC_NETWORK_PREFIX}-tpu" \
    --region="${REGION}" --quiet

gcloud compute networks delete "${GVNIC_NETWORK_PREFIX}-main" --quiet
  4. لغو اتصال و حذف حساب سرویس :
        # 1. Create the cleanup script
    cat << 'EOF' > clean_up_sa.sh
    #!/bin/bash

    # Validate that PROJECT_ID is available
    if [ -z "$PROJECT_ID" ]; then
      echo "Error: PROJECT_ID environment variable is not set."
      exit 1
    fi

    SA_EMAIL="tpu-reader-sa@${PROJECT_ID}.iam.gserviceaccount.com"
    SA_MEMBER="serviceAccount:${SA_EMAIL}"

    echo "Gathering IAM policy for ${SA_EMAIL}..."

    # Fetch roles assigned to this specific SA
    ROLES=$(gcloud projects get-iam-policy ${PROJECT_ID} \
        --flatten="bindings[].members" \
        --filter="bindings.members:${SA_MEMBER}" \
        --format="value(bindings.role)")

    if [ -z "$ROLES" ]; then
        echo "No IAM bindings found for this service account."
    else
        for ROLE in $ROLES; do
            echo "Removing binding for: ${ROLE}..."
            gcloud projects remove-iam-policy-binding ${PROJECT_ID} \
                --member="${SA_MEMBER}" \
                --role="${ROLE}" --quiet > /dev/null
        done
        echo "Successfully unbound all roles."
    fi

    # 2. Delete the service account itself
    echo "Deleting service account..."
    gcloud iam service-accounts delete ${SA_EMAIL} --project=${PROJECT_ID} --quiet

    echo "Cleanup complete."
    EOF

    # 2. Make the script executable and run it
    chmod +x clean_up_sa.sh
    ./clean_up_sa.sh
  5. حذف سطل GCS به کنسول ابری خود بروید، Cloud Storage -> Buckets را انتخاب کنید، inf-demo-model-storage را انتخاب کنید و سپس «حذف» را انتخاب کنید.

۱۲. تبریک

تبریک! شما با موفقیت یک پشته vLLM با نرخ استنتاج بالا و چند میزبانه TPU را با استفاده از Ray به صورت بومی بر روی موتور Google Kubernetes مستقر کردید.

آنچه آموخته‌اید

  • تأمین مسیرهای سفارشی متناسب با ترافیک پرسرعت TPU.
  • نصب وزنه‌ها با استفاده از فیوز GCS و حافظه‌های ذخیره‌سازی سریع منطقه‌ای.
  • هماهنگ‌سازی برش‌های بار کاری چند میزبانه که به صورت بومی از طریق LeaderWorkerSets همگام‌سازی شده‌اند.
  • برای کسب اطلاعات بیشتر به راهنمای کاربر vLLM و راهنماهای استقرار llm-d مراجعه کنید.
