在 GKE 上使用 Ray 部署多主機 TPU vLLM 推論

1. 簡介

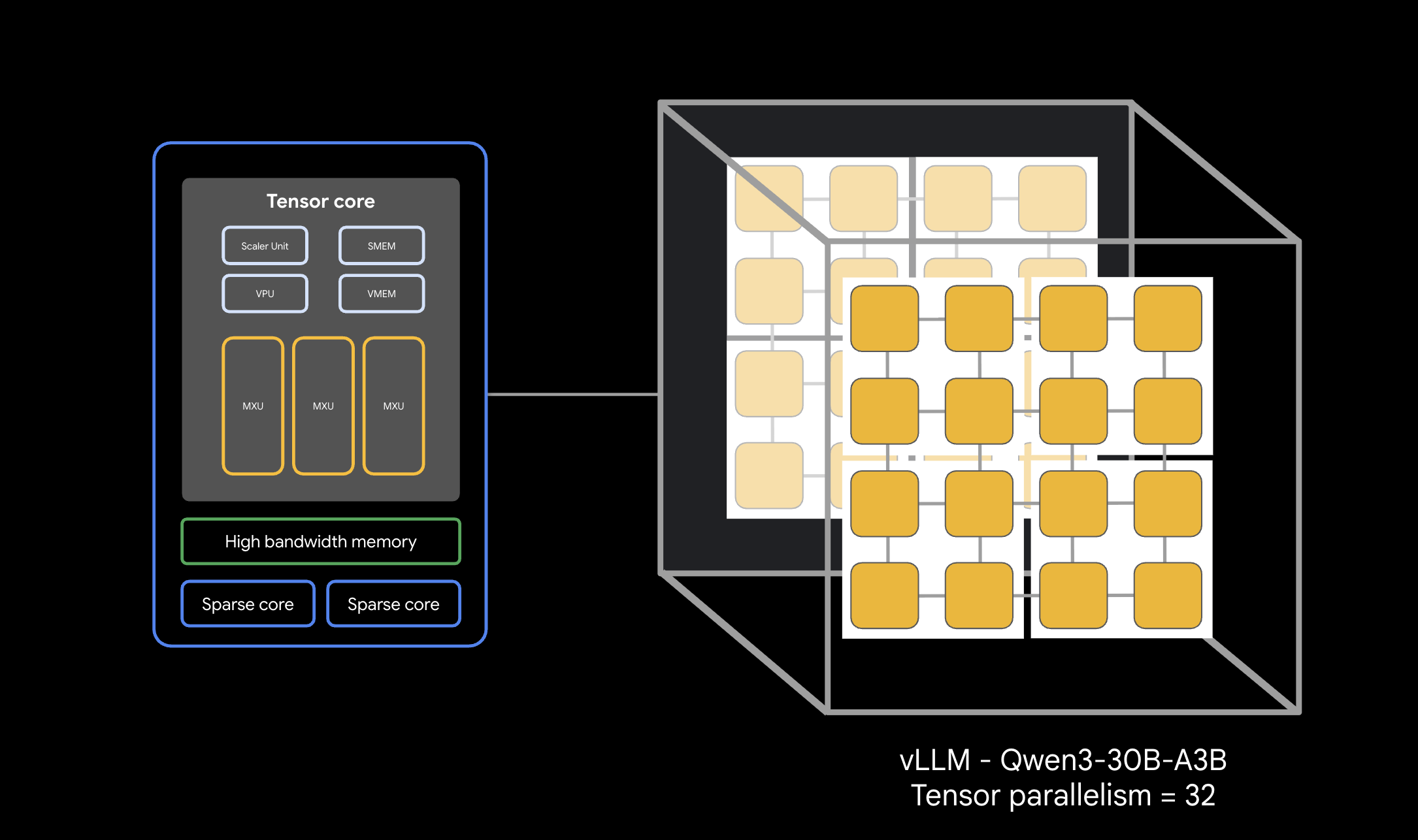

在本程式碼研究室中，您將瞭解如何使用 Google Cloud TPU，在 Google Kubernetes Engine (GKE) 上部署高效能的多主機 vLLM (虛擬大型語言模型) 推論服務。您將使用 Ray 設定分散式推論，並使用 LeaderWorkerSets 在 GKE 上原生管理工作負載。

本逐步導覽會模擬正式環境設定，以便提供 Qwen 30B 等大型模型。

學習內容

  • 為加速器流量建立自訂虛擬私有雲網路。
  • 佈建 GKE 叢集，並使用 Ray 運算子和 GCS Fuse CSI 驅動程式。
  • 初始化 GCS Rapid Cache，加快模型載入速度。
  • 使用預留容量佈建多主機 TPU v6e 節點集區。
  • 設定 Workload Identity，安全存取模型權重。
  • 部署及測試 vLLM 引擎，提供 300 億個參數模型。

軟硬體需求

  • 已啟用計費功能的 Google Cloud 專案。
  • TPU v6e 資源的 Google Cloud 預訂 (32 個晶片，ct6e-standard-4t)。
  • 有權從來源 bucket 複製模型權重。
  • Cloud Shell 或已安裝 gcloud、kubectl 和 helm 的本機終端機。
  • 預計時間：60 分鐘
  • 預估費用： $60 美元以下 (假設拆除作業迅速完成)。

2. 事前準備

建立或選取 Google Cloud 專案

  1. 在 Google Cloud 控制台中，選取或建立 Google Cloud 專案。
  2. 確認 Cloud 專案已啟用計費功能。

啟動 Cloud Shell

  1. 點選 Google Cloud 控制台頂端的「啟用 Cloud Shell」。
  2. 驗證：
gcloud auth list
  1. 確認專案：
gcloud config get project
  1. 視需要設定：
export PROJECT_ID=<YOUR_PROJECT_ID>
gcloud config set project $PROJECT_ID

設定環境變數

為方便執行指令，請在殼層中定義下列變數。將 <YOUR_ZONE> 替換為您分配到的 TPU 區域，並將 <YOUR_RESERVATION_NAME> 替換為預訂 ID。您必須建立 Hugging Face 使用者存取權杖，才能下載封閉式模型權重。建立完成後，請將 <YOUR_HUGGING_FACE_TOKEN> 替換為新建立的權杖。

export PROJECT_ID=$(gcloud config get-value project)
export PROJECT_NUMBER=$(gcloud projects describe ${PROJECT_ID} --format="value(projectNumber)")
export ZONE="<YOUR_ZONE>" # e.g., us-east5-a
export REGION=${ZONE%-*}
export CLUSTER_NAME="qwen-serving-cluster"
export GVNIC_NETWORK_PREFIX="qwen-serving"
export BUCKET_NAME="inf-demo-model-storage-${PROJECT_NUMBER}"
export RESERVATION_NAME="<YOUR_RESERVATION_NAME>"
export NODE_POOL_NAME="tpu-v6e-32-resvd-pool"
export MULTIHOST_COLLECTION_NAME="tpu-6-collection"
export HF_TOKEN="<YOUR_HUGGING_FACE_TOKEN>" # Token with access to Qwen model if restricted

啟用 API

啟用必要的 Google Cloud 服務：

gcloud services enable \
    container.googleapis.com \
    compute.googleapis.com \
    iam.googleapis.com \
    cloudresourcemanager.googleapis.com

3. 建立自訂網路

多主機 TPU 工作負載需要特定網路設定，包括較大的 MTU 大小，才能有效率地進行加速器通訊。為叢集建立自訂虛擬私有雲網路。

  1. 建立 MTU 較大的虛擬私有雲網路 (8896)：
    gcloud compute --project=${PROJECT_ID} \
    networks create ${GVNIC_NETWORK_PREFIX}-main \
    --subnet-mode=custom \
    --mtu=8896
  2. 建立叢集的子網路：
    gcloud compute --project=${PROJECT_ID} \
    networks subnets create ${GVNIC_NETWORK_PREFIX}-tpu \
    --network=${GVNIC_NETWORK_PREFIX}-main \
    --region=${REGION} \
    --range=192.168.100.0/24
  3. 建立防火牆規則，允許內部流量，讓工作人員能夠通訊：
    gcloud compute --project=${PROJECT_ID} firewall-rules create ${GVNIC_NETWORK_PREFIX}-allow-internal \
    --network=${GVNIC_NETWORK_PREFIX}-main \
    --allow=all \
    --source-ranges=172.16.0.0/12,192.168.0.0/16,10.0.0.0/8 \
    --description="Allow all internal traffic within the network."

4. 佈建 GKE 叢集

建立標準 GKE 叢集設定，支援 GCS Fuse 掛接和 Ray Operator 工作負載。

  1. 建立叢集：
    gcloud container clusters create ${CLUSTER_NAME} \
    --project=${PROJECT_ID} \
    --location=${REGION} \
    --release-channel=rapid \
    --machine-type=e2-standard-4 \
    --network=${GVNIC_NETWORK_PREFIX}-main \
    --subnetwork=${GVNIC_NETWORK_PREFIX}-tpu \
    --num-nodes=1 \
    --gateway-api=standard \
    --enable-managed-prometheus \
    --enable-dataplane-v2 \
    --enable-dataplane-v2-metrics \
    --workload-pool=${PROJECT_ID}.svc.id.goog \
    --addons=GcsFuseCsiDriver,RayOperator \
    --enable-ip-alias
  2. 擷取叢集憑證：
    gcloud container clusters get-credentials ${CLUSTER_NAME} --region=${REGION}
  3. 建立 Hugging Face Secret：安全地儲存權杖，以便下載容器存取權：
    kubectl create secret generic hf-secret \
    --from-literal=hf_api_token=${HF_TOKEN} \
    --dry-run=client -o yaml | kubectl apply -f -
  4. 透過 Helm 安裝 LeaderWorkerSet (LWS)。LWS 會管理必須一併排程的 Pod 群組：
    helm install lws oci://registry.k8s.io/lws/charts/lws \
    --version=0.7.0 \
    --namespace lws-system \
    --create-namespace \
    --wait

5. 啟用 GCS Rapid Cache

如要在服務期間加快從 Cloud Storage 讀取數十 GB 權重的速度，請建立 GCS bucket，並在可用區中啟用 GCS Rapid Cache。

  1. 建立 bucket：
    gcloud storage buckets create gs://$BUCKET_NAME \
    --location=$REGION \
    --uniform-bucket-level-access
  2. 在 TPU 區域中初始化 Rapid Cache：
    gcloud storage buckets anywhere-caches create gs://$BUCKET_NAME $ZONE \
    --ttl=1d \
    --admission-policy=ADMIT_ON_FIRST_MISS

6. 設定 Workload Identity 和儲存空間權限

設定身分連結，將權重值區安全地掛接到 GKE Pod 中，不必嵌入長期有效的金鑰。

  1. 建立專屬的 IAM 服務帳戶：
    gcloud iam service-accounts create tpu-reader-sa
  2. 授予值區讀取權限：
    gcloud storage buckets add-iam-policy-binding gs://${BUCKET_NAME} \
    --member="serviceAccount:tpu-reader-sa@${PROJECT_ID}.iam.gserviceaccount.com" \
    --role="roles/storage.objectAdmin"
  3. 為 default 命名空間 Kubernetes 服務帳戶建立 Workload Identity 繫結：
    gcloud iam service-accounts add-iam-policy-binding tpu-reader-sa@${PROJECT_ID}.iam.gserviceaccount.com \
    --role="roles/iam.workloadIdentityUser" \
    --member="serviceAccount:${PROJECT_ID}.svc.id.goog[default/default]"
  4. 為 Kubernetes SA 加入註解：
    kubectl annotate serviceaccount default iam.gke.io/gcp-service-account=tpu-reader-sa@${PROJECT_ID}.iam.gserviceaccount.com

7. 模型權重設定

如要提供 300 億參數模型，您需要從 Hugging Face 將權重下載至 GCS 值區。如要略過 Cloud Shell 磁碟配額限制 (5 GB)，請使用 Standard Kubernetes Job 直接在叢集內下載，並安全地寫入已掛接的 GCS Fuse 磁碟區。

  1. 部署模型下載器工作：建立並套用下列資訊清單，啟動下載作業：
    cat <<EOF | kubectl apply -f -
apiVersion: batch/v1
kind: Job
metadata:
  name: model-downloader
spec:
  ttlSecondsAfterFinished: 60
  template:
    metadata:
      annotations:
        gke-gcsfuse/volumes: "true"
        gke-gcsfuse/memory-limit: "0"
    spec:
      serviceAccountName: default
      restartPolicy: OnFailure
      containers:
      - name: downloader
        image: python:3.10-slim
        command: ["/bin/sh", "-c"]
        args:
        - |
          pip install -U "huggingface_hub[hf_transfer]" filelock
          export HF_HUB_ENABLE_HF_TRANSFER=1

          python -c '
          import filelock

          class DummyLock:
              def __init__(self, *args, **kwargs): pass
              def __enter__(self): return self
              def __exit__(self, *args): pass
              def acquire(self, *args, **kwargs): pass
              def release(self, *args, **kwargs): pass

          filelock.FileLock = DummyLock

          from huggingface_hub import snapshot_download
          snapshot_download(
              repo_id="Qwen/Qwen3-30B-A3B",
              local_dir="/models/qwen3-30b-weights",
              local_dir_use_symlinks=False
          )
          '
        env:
        - name: HF_TOKEN
          valueFrom:
            secretKeyRef:
              name: hf-secret
              key: hf_api_token
        volumeMounts:
        - name: model-weights
          mountPath: /models
      volumes:
      - name: model-weights
        csi:
          driver: gcsfuse.csi.storage.gke.io
          volumeAttributes:
            bucketName: ${BUCKET_NAME}
            mountOptions: "implicit-dirs"
EOF
  2. 監控下載作業：查看下載器 Pod 的記錄，追蹤進度：
    kubectl logs -f job/model-downloader
    等待工作完成，且狀態為成功。

8. 建立預留 TPU 節點集區

使用現有的容量預留項目，佈建實際的多主機 TPU 配量。

  1. 執行建立指令：
    gcloud beta container node-pools create ${NODE_POOL_NAME} \
    --project=${PROJECT_ID} \
    --cluster=${CLUSTER_NAME} \
    --region=${REGION} \
    --node-locations=${ZONE} \
    --machine-type=ct6e-standard-4t \
    --tpu-topology=4x8 \
    --num-nodes=8 \
    --scopes=https://www.googleapis.com/auth/cloud-platform \
    --reservation-affinity=specific \
    --reservation=${RESERVATION_NAME} \
    --accelerator-network-profile=auto \
    --node-labels=cloud.google.com/gke-nodepool-group-name=${MULTIHOST_COLLECTION_NAME} \
    --node-labels=cloud.google.com/gke-workload-type=HIGH_AVAILABILITY \
    --node-labels=cloud.google.com/gke-networking-dra-driver=true
  2. 等待節點加入：您可以直接觀察節點匯總的資源調度。等待 8 個包含 ct6e 的節點加入 kubectl get nodes。

9. 部署 vLLM 服務

  1. 建立網路聲明：您需要要求網路環境：
    cat <<EOF | kubectl apply -f -
apiVersion: resource.k8s.io/v1
kind: ResourceClaimTemplate
metadata:
  name: all-netdev
spec:
  spec:
    devices:
      requests:
      - name: req-netdev
        exactly:
          deviceClassName: netdev.google.com
          allocationMode: All
EOF
  2. 部署負載平衡器 API 端點：
    cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Service
metadata:
  name: vllm-tpu-service
spec:
  type: LoadBalancer
  selector:
    leaderworkerset.sigs.k8s.io/name: vllm-tpu-qwen
    leaderworkerset.sigs.k8s.io/worker-index: "0"
  ports:
  - protocol: TCP
    port: 8000
    targetPort: 8000
EOF
  3. 部署 LeaderWorkerSet 工作負載：這個資訊清單會跨 8 個切片主機動態啟動 Ray head/worker 彙整。
    cat <<EOF | kubectl apply -f -
apiVersion: leaderworkerset.x-k8s.io/v1
kind: LeaderWorkerSet
metadata:
  name: vllm-tpu-qwen
spec:
  replicas: 1
  leaderWorkerTemplate:
    size: 8
    restartPolicy: RecreateGroupOnPodRestart
    workerTemplate:
      metadata:
        annotations:
          gke-gcsfuse/volumes: "true"
          gke-gcsfuse/memory-limit: "0"
        labels:
          leaderworkerset.sigs.k8s.io/name: vllm-tpu-qwen
          gke-gcsfuse/volumes: "true"
      spec:
        hostname: vllm-tpu-qwen
        serviceAccountName: default
        containers:
        - name: vllm-tpu
          image: vllm/vllm-tpu:nightly
          command: ["sh", "-c"]
          args:
          - |
            MY_TPU_IP=\$(hostname -I | awk '{print \$1}')
            echo "My TPU Network IP is: \$MY_TPU_IP"

            LEADER_DNS="vllm-tpu-qwen-0.vllm-tpu-qwen"
            until getent hosts \$LEADER_DNS; do
              echo "DNS not ready. Sleeping 5s..."
              sleep 5
              done
            LEADER_IP=\$(getent hosts \$LEADER_DNS | awk '{print \$1}')

            export JAX_PLATFORMS=''
            export SCAN_TPU_CHIPS=True
            export TPU_MULTIHOST_BACKEND=ray
            export JAX_DISTRIBUTED_INITIALIZATION_TIMEOUT=300
            export LD_LIBRARY_PATH=\$LD_LIBRARY_PATH:/usr/local/lib
            export VLLM_HOST_IP=\$MY_TPU_IP

            if [ "\$LWS_WORKER_INDEX" = "0" ]; then
              echo "Starting Ray Head..."
              ray start --head --port=6379 --node-ip-address=\$MY_TPU_IP --resources='{"TPU": 4}' --block &
              sleep 20
              until ray status; do sleep 5; done

              echo "Starting vLLM API Server..."
              python3 -m vllm.entrypoints.openai.api_server \
                --model=/models/qwen3-30b-weights \
                --tensor-parallel-size=32 \
                --pipeline-parallel-size=1 \
                --distributed-executor-backend=ray \
                --host=0.0.0.0 --port=8000 \
                --enforce-eager \
                --gpu-memory-utilization=0.90
            else
              ray start --address=\${LEADER_IP}:6379 --node-ip-address=\$MY_TPU_IP --resources='{"TPU": 4}' --block
            fi
          ports:
          - containerPort: 8000
          - containerPort: 6379
          volumeMounts:
          - name: model-weights
            mountPath: /models
            readOnly: true
          - name: dshm
            mountPath: /dev/shm
          resources:
            claims:
            - name: net-resources
            limits:
              google.com/tpu: 4
              memory: "100Gi"
            requests:
              google.com/tpu: 4
              memory: "100Gi"
        nodeSelector:
          cloud.google.com/gke-tpu-accelerator: tpu-v6e-slice
          cloud.google.com/gke-tpu-topology: 4x8
          gke.networks.io/accelerator-network-profile: auto
        resourceClaims:
        - name: net-resources
          resourceClaimTemplateName: all-netdev
        volumes:
        - name: model-weights
          csi:
            driver: gcsfuse.csi.storage.gke.io
            volumeAttributes:
              bucketName: ${BUCKET_NAME}
              mountOptions: "implicit-dirs"
        - name: dshm
          emptyDir:
            medium: Memory
EOF

10. 測試部署作業回應

LeaderWorkerSet 中的所有 Pod 可能需要 5 到 10 分鐘才能提取容器映像檔、初始化 Ray，並完全Ready。您可以監控 Pod 初始化作業，追蹤狀態：

kubectl get pods -l leaderworkerset.sigs.k8s.io/name=vllm-tpu-qwen -w

請等待所有 8 個 vllm-tpu-qwen- Pod 顯示 STATUS 為 Running，以及 READY 為 2/2，並確認負載平衡器已收到外部 IP，再繼續操作。這項作業應會在 7 到 10 分鐘內完成。

  1. 擷取外部 IP：
    export EXTERNAL_IP=$(kubectl get svc vllm-tpu-service -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
echo $EXTERNAL_IP

注意：在正式版服務中，這個端點應使用 Identity-Aware Proxy (IAP) 等服務加以保護

  1. 使用 curl 提交推論要求：
        curl -N -s http://$EXTERNAL_IP:8000/v1/chat/completions \
        -H "Content-Type: application/json" \
        -d '{
            "model": "/models/qwen3-30b-weights",
            "messages": [{"role": "user", "content": "Write a haiku about high-performance computing on TPUs."}],
            "temperature": 0.7,
            "max_tokens": 100,
            "stream": true
        }' | sed 's/^data: //' | grep -v '\[DONE\]' | grep -v '^$' | jq -rj '.choices[0].delta.content // empty' ; echo ""
    您應該會看到類似 JSON 回應的輸出內容，其中包含代表所產生推論的文字！

11. 清理

如要避免系統持續向您的 Google Cloud 帳戶收費，請刪除本程式碼研究室建立的資源。

  1. 刪除節點集區：
    gcloud container node-pools delete "${NODE_POOL_NAME}" \
    --cluster="${CLUSTER_NAME}" \
    --region="${REGION}" \
    --project="${PROJECT_ID}" --quiet
  2. 刪除叢集：
    gcloud container clusters delete "${CLUSTER_NAME}" \
    --region="${REGION}" \
    --project="${PROJECT_ID}" --quiet
  3. 刪除網路和防火牆設定：
    gcloud compute firewall-rules delete \
    "${GVNIC_NETWORK_PREFIX}-allow-internal" \
    --project="${PROJECT_ID}" --quiet

gcloud compute networks subnets delete "${GVNIC_NETWORK_PREFIX}-tpu" \
    --region="${REGION}" --quiet

gcloud compute networks delete "${GVNIC_NETWORK_PREFIX}-main" --quiet
  4. 取消繫結並刪除服務帳戶：
        # 1. Create the cleanup script
    cat << 'EOF' > clean_up_sa.sh
    #!/bin/bash

    # Validate that PROJECT_ID is available
    if [ -z "$PROJECT_ID" ]; then
      echo "Error: PROJECT_ID environment variable is not set."
      exit 1
    fi

    SA_EMAIL="tpu-reader-sa@${PROJECT_ID}.iam.gserviceaccount.com"
    SA_MEMBER="serviceAccount:${SA_EMAIL}"

    echo "Gathering IAM policy for ${SA_EMAIL}..."

    # Fetch roles assigned to this specific SA
    ROLES=$(gcloud projects get-iam-policy ${PROJECT_ID} \
        --flatten="bindings[].members" \
        --filter="bindings.members:${SA_MEMBER}" \
        --format="value(bindings.role)")

    if [ -z "$ROLES" ]; then
        echo "No IAM bindings found for this service account."
    else
        for ROLE in $ROLES; do
            echo "Removing binding for: ${ROLE}..."
            gcloud projects remove-iam-policy-binding ${PROJECT_ID} \
                --member="${SA_MEMBER}" \
                --role="${ROLE}" --quiet > /dev/null
        done
        echo "Successfully unbound all roles."
    fi

    # 2. Delete the service account itself
    echo "Deleting service account..."
    gcloud iam service-accounts delete ${SA_EMAIL} --project=${PROJECT_ID} --quiet

    echo "Cleanup complete."
    EOF

    # 2. Make the script executable and run it
    chmod +x clean_up_sa.sh
    ./clean_up_sa.sh
  5. 刪除 GCS Bucket：前往 Cloud 控制台，依序選取「Cloud Storage」->「Buckets」，選取「inf-demo-model-storage」，然後選擇「Delete」。

12. 恭喜

恭喜！您已成功部署多主機 TPU 高推論率 vLLM 堆疊，並透過 Google Kubernetes Engine 原生使用 Ray。

目前所學內容

  • 提供專為高速 TPU 流量量身打造的自訂路徑。
  • 使用 GCS Fuse 和區域快速快取掛接權重。
  • 透過 LeaderWorkerSets 自動調度管理多主機工作負載切片，並以原生方式同步處理。
  • 如要瞭解詳情，請參閱 vLLM 使用者指南和 llm-d 部署指南。
