Vertex AI Pipelines PSC インターフェースの明示的プロキシ

1. はじめに

Private Service Connect インターフェースは、プロデューサーの Virtual Private Cloud（VPC）ネットワークがコンシューマーの VPC ネットワーク内のさまざまな宛先への接続を開始できるようにするためのリソースです。プロデューサーネットワークとコンシューマーネットワークは、異なるプロジェクトや組織に属していてもかまわない。

ネットワークアタッチメントが Private Service Connect インターフェースからの接続を受け入れると、Google Cloud はネットワークアタッチメントで指定されたコンシューマーサブネットからインターフェースに IP アドレスを割り振ります。コンシューマネットワークとプロデューサーネットワークが接続され、内部 IP アドレスを使用して通信が可能になります。

ネットワークアタッチメントと Private Service Connect インターフェース間の接続は、Private Service Connect のエンドポイントとサービスアタッチメント間の接続に似ていますが、重要な違いが 2 つあります。

ネットワークアタッチメントは、プロデューサーネットワークからコンシューマーネットワークへの接続（マネージドサービスの下り、外向き）を開始できるようにします。エンドポイントは、コンシューマーネットワークからプロデューサーネットワークへの接続（マネージドサービスの上り、内向き）を開始できるようにします。
Private Service Connect インターフェースの接続は推移的です。これは、プロデューサーネットワークは、コンシューマーネットワークに接続されている他のネットワークと通信できることを意味します。

Vertex AI PSC インターフェースの到達可能性に関する考慮事項

PSC インターフェースは、RFC1918 アドレスブロック内の VPC またはオンプレミスベースの宛先にトラフィックをルーティングできます。
RFC 1918 以外のアドレスブロックをターゲットとする PSC インターフェースでは、RFC 1918 アドレスを使用してコンシューマーの VPC に明示的なプロキシをデプロイする必要があります。Vertex AI デプロイ内で、プロキシはターゲットエンドポイントの FQDN とともに定義する必要があります。図 1 は、次の非 rfc-1918 CIDR へのルーティングを容易にするために、お客様の VPC で構成された明示的プロキシを表しています。

[1] 240.0.0.0/4

[2] 203.0.113.0/2

[3]10.10.20.0/28 プロキシは不要です。rfc1918 範囲に該当します。

PSC インターフェースのみを使用してデプロイを構成すると、デフォルトのインターネットアクセスが保持されます。このアウトバウンドトラフィックは、Google が管理する安全なテナントネットワークから直接送信されます。

Vertex AI PSC-Interface VPC-SC に関する考慮事項

プロジェクトが VPC Service Controls の境界に含まれている場合、データ漏洩を防ぐために、Google マネージドテナントのデフォルトのインターネットアクセスは境界によってブロックされます。
このシナリオでデプロイがパブリックインターネットにアクセスできるようにするには、VPC を介してトラフィックをルーティングする安全な下り（外向き）パスを明示的に構成する必要があります。この目的を達成するおすすめの方法は、RFC1918 アドレスを使用して VPC ペリメータ内にプロキシサーバーを設定し、プロキシ VM がインターネットにアクセスできるように Cloud NAT ゲートウェイを作成することです。

詳しくは、次のリソースをご覧ください。

Vertex AI リソースの Private Service Connect インターフェースを設定する | Google Cloud

作成するアプリの概要

このチュートリアルでは、図 1 に示すように、プロデューサーからコンシューマーのコンピューティングへの接続を可能にする Private Service Connect（PSC）インターフェースを使用して、包括的な Vertex AI Pipelines デプロイを構築します。このデプロイは、rfc-1928 以外のエンドポイントをターゲットとしています。

図 2

コンシューマー VPC に単一の psc-network-attachment を作成し、DNS ピアリングを利用して Vertex AI Training をホストするテナントプロジェクト内のコンシューマー VM を解決します。これにより、次のユースケースが実現します。

Vertex AI Pipelines をデプロイし、明示的なプロキシとして機能するようにプロキシ VM を構成して、クラス E サブネット内の VM に対して wget を実行できるようにします。

学習内容

ネットワークアタッチメントを作成する方法
プロデューサーがネットワークアタッチメントを使用して PSC インターフェースを作成する方法
DNS ピアリングを使用してプロデューサーからコンシューマーへの通信を確立する方法
Vertex AI Pipelines から非 rfc1918 IP アドレス空間への通信を確立する方法

必要なもの

Google Cloud プロジェクト

IAM 権限

Compute ネットワーク管理者（roles/compute.networkAdmin）
Compute インスタンス管理者（roles/compute.instanceAdmin）
Compute セキュリティ管理者（roles/compute.securityAdmin）
DNS 管理者（roles/dns.admin）
IAP で保護されたトンネルユーザー（roles/iap.tunnelResourceAccessor）
Logging 管理者（roles/logging.admin）
Notebooks 管理者（roles/notebooks.admin）
Project IAM 管理者（roles/resourcemanager.projectIamAdmin）
サービスアカウント管理者（roles/iam.serviceAccountAdmin）
Service Usage 管理者（roles/serviceusage.serviceUsageAdmin）

2. 始める前に

チュートリアルをサポートするようにプロジェクトを更新する

このチュートリアルでは、$variables を使用して、Cloud Shell での gcloud 構成の実装を支援します。

Cloud Shell で、次の操作を行います。

gcloud config list project
gcloud config set project [YOUR-PROJECT-NAME]
projectid=YOUR-PROJECT-NAME
echo $projectid

API の有効化

Cloud Shell で、次の操作を行います。

gcloud services enable "compute.googleapis.com"
gcloud services enable "aiplatform.googleapis.com"
gcloud services enable "dns.googleapis.com"
gcloud services enable "notebooks.googleapis.com"
gcloud services enable "storage.googleapis.com"
gcloud services enable "cloudresourcemanager.googleapis.com"
gcloud services enable "artifactregistry.googleapis.com"
gcloud services enable "cloudbuild.googleapis.com"

3. コンシューマーの設定

コンシューマー VPC を作成する

Cloud Shell で、次の操作を行います。

gcloud compute networks create consumer-vpc --project=$projectid --subnet-mode=custom

コンシューマーサブネットを作成する

Cloud Shell で、次の操作を行います。

gcloud compute networks subnets create class-e-subnet --project=$projectid --range=240.0.0.0/4 --network=consumer-vpc --region=us-central1

Cloud Shell で、次の操作を行います。

gcloud compute networks subnets create rfc1918-subnet1 --project=$projectid --range=10.10.10.0/28 --network=consumer-vpc --region=us-central1

Private Service Connect ネットワークアタッチメントサブネットを作成する

Cloud Shell で、次の操作を行います。

gcloud compute networks subnets create intf-subnet --project=$projectid --range=192.168.10.0/28 --network=consumer-vpc --region=us-central1

Cloud Router と NAT の構成

このチュートリアルでは、パブリック IP アドレスを持たないプロキシ VM にインターネットアクセスを提供するために Cloud NAT を使用します。Cloud NAT を使用すると、プライベート IP アドレスのみを持つ VM がインターネットに接続して、ソフトウェアパッケージのインストールなどのタスクを実行できます。

Cloud Shell 内で、Cloud Router を作成します。

gcloud compute routers create cloud-router-for-nat --network consumer-vpc --region us-central1

Cloud Shell 内で、NAT ゲートウェイを作成します。

gcloud compute routers nats create cloud-nat-us-central1 --router=cloud-router-for-nat --auto-allocate-nat-external-ips --nat-all-subnet-ip-ranges --region us-central1 --enable-logging --log-filter=ALL

4. IAP を有効にする

IAP に VM インスタンスへの接続を許可するには、次のファイアウォールルールを作成します。

IAP を使用してアクセス可能にするすべての VM インスタンスに適用されます。
IP 範囲 35.235.240.0/20 からの上り（内向き）トラフィックを許可します。この範囲には、IAP が TCP 転送に使用するすべての IP アドレスが含まれています。

Cloud Shell 内で、IAP ファイアウォールルールを作成します。

gcloud compute firewall-rules create ssh-iap-consumer \
    --network consumer-vpc \
    --allow tcp:22 \
    --source-ranges=35.235.240.0/20

5. コンシューマー VM インスタンスを作成する

Cloud Shell 内で、コンシューマー VM インスタンス class-e-vm を作成します。

gcloud compute instances create class-e-vm \
    --project=$projectid \
    --machine-type=e2-micro \
    --image-family debian-11 \
    --no-address \
    --shielded-secure-boot \
    --image-project debian-cloud \
    --zone us-central1-a \
    --subnet=class-e-subnet \
    --metadata startup-script="#! /bin/bash
      sudo apt-get update
      sudo apt-get install tcpdump
      sudo apt-get install apache2 -y
      sudo service apache2 restart
      echo 'Class-e server !!' | tee /var/www/html/index.html
      EOF"

Cloud Shell 内で、Vertex AI Pipelines の明示的なプロキシとして機能するコンシューマー VM インスタンス proxy-vm を作成します。HTTPS もサポートされていますが、HTTP トラフィックのプロキシアプリケーションとして tinyproxy を使用します。

gcloud compute instances create proxy-vm \
    --project=$projectid \
    --machine-type=e2-micro \
    --image-family debian-11 \
    --no-address \
    --can-ip-forward \
    --shielded-secure-boot \
    --image-project debian-cloud \
    --zone us-central1-a \
    --subnet=rfc1918-subnet1 \
    --metadata startup-script="#! /bin/bash
      sudo apt-get update
      sudo apt-get install tcpdump
      sudo apt-get install tinyproxy -y
      sudo apt-get install apache2 -y
      sudo service apache2 restart
      echo 'proxy server !!' | tee /var/www/html/index.html
      EOF"

6. Private Service Connect ネットワークアタッチメント

ネットワークアタッチメントは、Private Service Connect インターフェースのコンシューマー側を表すリージョンリソースです。単一のサブネットをネットワークアタッチメントに関連付けると、プロデューサーはそのサブネットから Private Service Connect インターフェースに IP を割り当てます。サブネットは、ネットワークアタッチメントと同じリージョンに存在する必要があります。ネットワークアタッチメントは、プロデューサーサービスと同じリージョンに存在する必要があります。

ネットワークアタッチメントを作成する

Cloud Shell 内で、ネットワークアタッチメントを作成します。

gcloud compute network-attachments create psc-network-attachment \
    --region=us-central1 \
    --connection-preference=ACCEPT_AUTOMATIC \
    --subnets=intf-subnet

ネットワークアタッチメントを一覧表示する

Cloud Shell 内で、ネットワークアタッチメントを一覧表示します。

gcloud compute network-attachments list

ネットワークアタッチメントの説明を取得する

Cloud Shell 内で、ネットワークアタッチメントの説明を取得します。

gcloud compute network-attachments describe psc-network-attachment --region=us-central1

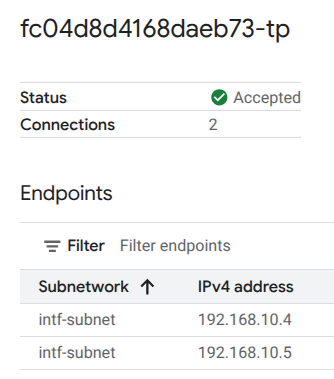

プロデューサーが Private Service Connect インターフェースを作成するときに使用する psc-network-attachment という名前の psc-network-attachment をメモします。

Cloud Console で PSC ネットワークアタッチメントの URL を表示するには、次の場所に移動します。

[ネットワークサービス] → [Private Service Connect] → [ネットワークアタッチメント] → [psc-network-attachment]

7. 限定公開 DNS ゾーン

demo.com の Cloud DNS ゾーンを作成し、VM の IP アドレスを指す A レコードを入力します。その後、DNS ピアリングが Vertex AI Pipelines ジョブにデプロイされ、コンシューマーの DNS レコードにアクセスできるようになります。

Cloud Shell で、次の操作を行います。

gcloud dns --project=$projectid managed-zones create private-dns-codelab --description="" --dns-name="demo.com." --visibility="private" --networks="https://compute.googleapis.com/compute/v1/projects/$projectid/global/networks/consumer-vpc"

Cloud Shell 内で、VM インスタンスに対して説明を実行して、それぞれの IP アドレスを取得します。

gcloud compute instances describe class-e-vm --zone=us-central1-a | grep  networkIP:

gcloud compute instances describe proxy-vm --zone=us-central1-a | grep  networkIP:

Cloud Shell 内で、VM（class-e-vm）のレコードセットを作成します。環境の出力に基づいて IP アドレスを更新してください。

gcloud dns --project=$projectid record-sets create class-e-vm.demo.com. --zone="private-dns-codelab" --type="A" --ttl="300" --rrdatas="240.0.0.2"

Cloud Shell で、VM と proxy-vm のレコードセットを作成します。環境の出力に基づいて IP アドレスを更新してください。

gcloud dns --project=$projectid record-sets create proxy-vm.demo.com. --zone="private-dns-codelab" --type="A" --ttl="300" --rrdatas="10.10.10.2"

PSC インターフェースからのアクセスを許可する Cloud Firewall ルールを作成する

次のセクションでは、PSC ネットワークアタッチメントから送信されたトラフィックがコンシューマー VPC の RFC1918 コンピューティングリソースにアクセスできるようにするファイアウォールルールを作成します。

Cloud Shell で、PSC ネットワークアタッチメントサブネットから proxy-vm へのアクセスを許可する上り（内向き）ファイアウォールルールを作成します。

gcloud compute firewall-rules create allow-access-to-proxy \
    --network=consumer-vpc \
    --action=ALLOW \
    --rules=ALL \
    --direction=INGRESS \
    --priority=1000 \
    --source-ranges="192.168.10.0/28" \
    --destination-ranges="10.10.0.0/19" \
    --enable-logging

Cloud Shell で、プロキシ VM サブネットから class-e サブネットへのアクセスを許可する上り（内向き）ファイアウォールルールを作成します。

gcloud compute firewall-rules create allow-access-to-class-e \
    --network=consumer-vpc \
    --action=ALLOW \
    --rules=ALL \
    --direction=INGRESS \
    --priority=1000 \
    --source-ranges="10.10.10.0/28" \
    --destination-ranges="240.0.0.0/4" \
    --enable-logging

8. 明示的プロキシを更新する

次のセクションでは、明示的プロキシに SSH 接続し、tinyproxy.conf 構成ファイルを更新してからリセットを実行する必要があります。

Cloud Shell から

gcloud compute ssh --zone us-central1-a "proxy-vm" --tunnel-through-iap --project $projectid

tinyproxy 構成ファイルを開き、任意のエディタを使用して更新します。以下は、VIM を使用した例です。

sudo vim /etc/tinyproxy/tinyproxy.conf

# Locate the "Listen" configuration line to restrict listening to only its private IP address of the Proxy-VM, rather than all interfaces.

Listen 10.10.10.2

# Locate the "Allow" configuration line to allow requests ONLY from the PSC Network Attachment Subnet

Allow 192.168.10.0/24

Save the configs by the following steps:
1. Press the `ESC` key to enter Command Mode.
2. Type `:wq` to save (w) and quit (q).
3. Press `Enter`

Restart the tinyproxy service to apply the changes:
sudo systemctl restart tinyproxy

Validate the tinyproxy service is running:
sudo systemctl status tinyproxy

Perform an exit returning to cloud shell
exit

9. Jupyter ノートブックを作成する

次のセクションでは、Jupyter Notebook の作成について説明します。このノートブックは、Vertex AI Pipelines からテストインスタンスに wget を送信する Vertex AI Pipelines ジョブをデプロイするために使用されます。インスタンスを含む Vertex AI Pipelines とコンシューマーネットワーク間のデータパスは、Private Service Connect ネットワークインターフェースを使用します。

ユーザー管理のサービスアカウントを作成する

次のセクションでは、チュートリアルで使用する Vertex AI Workbench インスタンスに関連付けるサービスアカウントを作成します。

このチュートリアルでは、サービスアカウントに次のロールが適用されます。

Cloud Shell 内で、サービスアカウントを作成します。

gcloud iam service-accounts create notebook-sa \
    --display-name="notebook-sa"

Cloud Shell 内で、ロール「ストレージ管理者」を使用してサービスアカウントを更新します。

gcloud projects add-iam-policy-binding $projectid --member="serviceAccount:notebook-sa@$projectid.iam.gserviceaccount.com" --role="roles/storage.admin"

Cloud Shell 内で、Vertex AI ユーザーロールを使用してサービスアカウントを更新します。

gcloud projects add-iam-policy-binding $projectid --member="serviceAccount:notebook-sa@$projectid.iam.gserviceaccount.com" --role="roles/aiplatform.user"

Cloud Shell 内で、Artifact Registry 管理者のロールを使用してサービスアカウントを更新します。

gcloud projects add-iam-policy-binding $projectid --member="serviceAccount:notebook-sa@$projectid.iam.gserviceaccount.com" --role="roles/artifactregistry.admin"

Cloud Shell 内で、Cloud Build 編集者のロールを持つサービスアカウントを更新します。

gcloud projects add-iam-policy-binding $projectid --member="serviceAccount:notebook-sa@$projectid.iam.gserviceaccount.com" --role="roles/cloudbuild.builds.editor"

Cloud Shell 内で、ノートブックサービスアカウントが Compute Engine のデフォルトサービスアカウントを使用できるようにします。

gcloud iam service-accounts add-iam-policy-binding \
    $(gcloud projects describe $(gcloud config get-value project) --format='value(projectNumber)')-compute@developer.gserviceaccount.com \
    --member="serviceAccount:notebook-sa@$projectid.iam.gserviceaccount.com" \
    --role="roles/iam.serviceAccountUser"

10. Vertex AI Workbench インスタンスを作成する

次のセクションでは、前に作成したサービスアカウント notebook-sa を組み込んだ Vertex AI Workbench インスタンスを作成します。

Cloud Shell 内で private-client インスタンスを作成します。

gcloud workbench instances create workbench-tutorial --vm-image-project=cloud-notebooks-managed --vm-image-family=workbench-instances --machine-type=n1-standard-4 --location=us-central1-a --subnet-region=us-central1 --subnet=rfc1918-subnet1 --disable-public-ip --shielded-secure-boot=true --shielded-integrity-monitoring=true --shielded-vtpm=true --service-account-email=notebook-sa@$projectid.iam.gserviceaccount.com

11. Vertex AI サービスエージェントの更新

Vertex AI は、PSC インターフェースの作成に使用される PSC ネットワークアタッチメントサブネットから IP アドレスを取得するなどのオペレーションをユーザーに代わって実行します。そのため、Vertex AI はネットワーク管理者権限を必要とするサービスエージェント（下記）を使用します。

service-$projectnumber@gcp-sa-aiplatform.iam.gserviceaccount.com

Cloud Shell で、プロジェクト番号を取得します。

gcloud projects describe $projectid | grep projectNumber

Cloud Shell で、プロジェクト番号を取得します。

gcloud projects describe $projectid | grep projectNumber
projectNumber: '234086459238'

Cloud Shell で、プロジェクト番号を設定します。

projectnumber=YOUR-PROJECT-Number

Cloud Shell 内で、AI Platform のサービスアカウントを作成します。プロジェクトに既存のサービスアカウントがある場合は、この手順をスキップします。

gcloud beta services identity create --service=aiplatform.googleapis.com --project=$projectnumber

Cloud Shell 内で、ロール compute.networkAdmin を使用してサービスエージェントアカウントを更新します。

gcloud projects add-iam-policy-binding $projectid --member="serviceAccount:service-$projectnumber@gcp-sa-aiplatform.iam.gserviceaccount.com" --role="roles/compute.networkAdmin"

Cloud Shell 内で、サービスエージェントアカウントをロール dns.peer で更新します。

gcloud projects add-iam-policy-binding $projectid --member="serviceAccount:service-$projectnumber@gcp-sa-aiplatform.iam.gserviceaccount.com" --role="roles/dns.peer"

デフォルトのサービスアカウントの更新

Compute Engine API を有効にして、Vertex AI へのアクセス権をデフォルトのサービスアカウントに付与します。アクセス権の変更が反映されるまでに時間がかかることがあります。

Cloud Shell 内で、デフォルトのサービスアカウントを aiplatform.user ロールで更新します。

gcloud projects add-iam-policy-binding $projectid \
  --member="serviceAccount:$projectnumber-compute@developer.gserviceaccount.com" \
    --role="roles/aiplatform.user"

Cloud Shell 内で、ロール storage.admin を使用してデフォルトのサービスアカウントを更新します。

gcloud projects add-iam-policy-binding $projectid \
  --member="serviceAccount:$projectnumber-compute@developer.gserviceaccount.com" \
    --role="roles/storage.admin"

Cloud Shell 内で、ロール storage.admin を使用してデフォルトのサービスアカウントを更新します。

gcloud projects add-iam-policy-binding $projectid \
  --member="serviceAccount:$projectnumber-compute@developer.gserviceaccount.com" \
    --role="roles/artifactregistry.admin"

12. Tcpdump を有効にする

Vertex AI Pipelines からの IP 接続を検証するには、TCPDUMP を使用します。これにより、Vertex AI Pipelines から vm（class-e-vm.demo.com（240.0.0.0/4））に get リクエストを呼び出すときに、PSC ネットワークアタッチメントサブネット（192.168.10.0/28）から発信される通信をモニタリングできます。

Cloud Shell からプロキシ VM に ssh で接続します。

gcloud compute ssh --zone us-central1-a "proxy-vm" --tunnel-through-iap --project $projectid

proxy-vm OS から、class-e-vm と PSC ネットワークアタッチメントサブネットで tcpdump フィルタリングを実行します。

sudo tcpdump -i any net 240.0.0.0/4 or 192.168.10.0/28 -nn

新しい Cloud Shell タブを開き、プロジェクト変数を更新して、class-e-vm に SSH で接続します。

gcloud compute ssh --zone us-central1-a "class-e-vm" --tunnel-through-iap --project $projectid

class-e-vm OS から、proxy-vm サブネットで tcpdump フィルタリングを実行します。

sudo tcpdump -i any net 10.10.10.0/28 -nn

13. Vertex AI Pipelines ジョブをデプロイする

次のセクションでは、Vertex AI Pipelines から明示的なプロキシへの wget を正常に実行するノートブックを作成します。これにより、class-e-vm などの RFC 1918 以外の VM に到達できます。Vertex AI Pipelines が rfc1918-vm にアクセスする場合、ターゲットは RFC 1918 IP アドレスであるため、明示的なプロキシは必要ありません。

Vertex AI Workbench インスタンスでトレーニングジョブを実行します。

Google Cloud コンソールで、Vertex AI Workbench ページの [インスタンス] タブに移動します。
Vertex AI Workbench インスタンス名（workbench-tutorial）の横にある [JupyterLab を開く] をクリックします。JupyterLab で Vertex AI Workbench インスタンスが開きます。
[ファイル] > [新規] > [ノートブック] の順に選択します。
[Kernel] > [Python 3] を選択します。

JupyterLab ノートブックで、新しいセルを作成して次のコマンドを実行します。

# Install gcloud
!pip install google-cloud

# Install the pipeline required packages
!pip install --upgrade google-cloud-aiplatform \
                         google-cloud-storage \
                         kfp \
                         google-cloud-pipeline-components

# Import libraries
from time import gmtime, strftime
import json
import requests

JupyterLab ノートブックで、新しいセルを作成し、次の内容を更新して実行します。PROJECT_ID は、環境の詳細に置き換えてください。

import json
import requests
import pprint

PROJECT_ID = 'YOUR-PROJECT-ID' #Enter your project ID
PROJECT_NUMBER=!gcloud projects list --filter="project_id:$PROJECT_ID" --format="value(PROJECT_NUMBER)"
PROJECT_NUMBER=str(PROJECT_NUMBER).strip('[').strip(']').strip("'")
print(PROJECT_NUMBER)

JupyterLab ノートブックで、新しいセルを作成して次のコマンドを実行します。

# us-central1 is used for the codelab
REGION = "us-central1" #@param {type:"string"}
SERVICE_NAME = "aiplatform" #@param {type:"string"}
SERVICE ="{}.googleapis.com".format(SERVICE_NAME)
ENDPOINT="{}-{}.googleapis.com".format(REGION, SERVICE_NAME)
API_VERSION = "v1" # @param {type: "string"}

LOCATION = REGION

JupyterLab ノートブックで、新しいセルを作成して次の構成を実行します。次の点に注意してください。

proxy_server = "http://proxy-vm.demo.com:8888" FQDN は、コンシューマー VPC にデプロイされたプロキシ VM に関連付けられています。後の手順で DNS ピアリングを使用して FQDN を解決します。

%%writefile main.py

import logging
import socket
import sys
import os

def make_api_request(url: str, proxy_vm_ip: str, proxy_vm_port: str):
    """
    Makes a GET request to a non-rfc1918 API and saves the response.

    Args:
        url: The URL of the API to send the request to.
    """
    import requests

    try:
        # response = requests.get(url)
        proxy_server = f"http://proxy-vm.demo.com:8888" # replace with you VM's IP and proxy port.

        proxies = {
          "http": proxy_server,
          "https": proxy_server,
        }

        response = requests.get(url, proxies=proxies)
        logging.info(response.text)

        response.raise_for_status()  # Raise an exception for bad status codes
        logging.info(f"Successfully fetched data from {url}")
    except requests.exceptions.RequestException as e:
        logging.error(f"An error occurred: {e}")
        raise e

if __name__ == '__main__':
  # Configure logging to print clearly to the console
  logging.basicConfig(
      level=logging.INFO,
      format='%(levelname)s: %(message)s',
      stream=sys.stdout
  )
  url_to_test = os.environ['NONRFC_URL']
  proxy_vm_ip = os.environ['PROXY_VM_IP']
  proxy_vm_port = os.environ['PROXY_VM_PORT']

  logging.info(f"url_to_test: {url_to_test}")
  logging.info(f"proxy_vm_ip: {proxy_vm_ip}")
  logging.info(f"proxy_vm_port: {proxy_vm_port}")
  make_api_request(url_to_test, proxy_vm_ip, proxy_vm_port)

JupyterLab ノートブックで、新しいセルを作成して次のコマンドを実行します。

%%writefile Dockerfile
FROM python:3.9-slim

RUN apt-get update && \
  apt-get install -y iputils-ping && \
  apt-get install -y wget

RUN pip install cloudml-hypertune requests kfp

COPY main.py /main.py

ENTRYPOINT ["python3", "/main.py"]

JupyterLab ノートブックで、新しいセルを作成して次のコマンドを実行します。

!gcloud artifacts repositories create pipelines-test-repo-psc --repository-format=docker --location=us-central1

JupyterLab ノートブックで、新しいセルを作成して次のコマンドを実行します。

IMAGE_PROJECT = PROJECT_ID
IMAGE_REPO = 'pipelines-test-repo-psc'
IMAGE_NAME = 'nonrfc-ip-call'
TAG = 'v1'

IMAGE_URI= f'us-central1-docker.pkg.dev/{IMAGE_PROJECT}/{IMAGE_REPO}/{IMAGE_NAME}:{TAG}'
IMAGE_URI

JupyterLab ノートブックで、新しいセルを作成して次のコマンドを実行します。

!gcloud auth configure-docker us-docker.pkg.dev --quiet

JupyterLab ノートブックで、新しいセルを作成して次のコマンドを実行します。エラー（gcloud.builds.submit）が表示された場合は無視します。

!gcloud builds submit --tag {IMAGE_URI} --region=us-central1

JupyterLab ノートブックで次のセルを作成して実行します。次の点に注意してください。

コンシューマー VPC への DNS ピアリングは、ドメイン名 demo.com の dnsPeeringConfigs（dnsPeeringConfigs）を使用して構成されます。
変数 PROXY_VM_IP として定義された明示的プロキシは proxy-vm.demo.com です。解決は、コンシューマーの VPC 内の DNS ピアリングによって処理されます。
ポート 8888 は、tinyproxy で構成されたリッスンポート（デフォルト）です。
class-e-vm-demo.com への Wget は DNS ピアリングで解決される
このコードは Vertex の「psc-network-attachment」を指定し、ネットワークアタッチメントサブネットを使用して 2 つの PSC インターフェースインスタンスをデプロイできるようにします。

import json
from datetime import datetime


JOB_ID_PREFIX='test_psci-nonRFC' #@param {type:"string"}
JOB_ID = '{}_{}'.format(JOB_ID_PREFIX, datetime.now().strftime("%Y%m%d%H%M%S"))

# PSC-I configs

PRODUCER_PROJECT_ID = PROJECT_ID
DNS_DOMAIN = 'class-e-vm.demo.com' #@param {type:"string"}
NON_RFC_URL = f"http://{DNS_DOMAIN}"

PROXY_VM_IP = "proxy-vm.demo.com" #@param {type:"string"}
PROXY_VM_PORT = "8888" #@param {type:"string"}

CUSTOM_JOB = {
  "display_name": JOB_ID,
  "job_spec": {
      "worker_pool_specs": [
          {
           "machine_spec": {
             "machine_type": "n1-standard-4",
           },
           "replica_count": 1,
           "container_spec": {
             "image_uri": IMAGE_URI,
             "env": [{
               "name": "NONRFC_URL",
               "value": NON_RFC_URL
             },
             {
               "name": "PROXY_VM_IP",
               "value": PROXY_VM_IP
             },
             {
               "name": "PROXY_VM_PORT",
               "value": PROXY_VM_PORT
             }]
           },
         },
      ],
      "enable_web_access": True,
      "psc_interface_config": {
        "network_attachment": "psc-network-attachment",
        "dns_peering_configs": [
          {
            "domain": "demo.com.",
            "target_project": PROJECT_ID,
            "target_network": "consumer-vpc"
          },
        ]
      },
  }
}

print(json.dumps(CUSTOM_JOB, indent=2))

JupyterLab ノートブックで、新しいセルを作成して次のコマンドを実行します。

import requests
bearer_token = !gcloud auth application-default print-access-token
headers = {
    'Content-Type': 'application/json',
    'Authorization': 'Bearer {}'.format(bearer_token[0]),
}

request_uri = f"https://{REGION}-aiplatform.googleapis.com/{API_VERSION}/projects/{PROJECT_NUMBER}/locations/{REGION}/customJobs/"

print("request_uri: ", request_uri)

JupyterLab ノートブックで、新しいセルを作成して次のコマンドを実行します。

response_autopush = requests.post(request_uri, json=CUSTOM_JOB, headers=headers)
response = response_autopush
print("response:", response)
if response.reason == 'OK':
  job_name = response.json()['name']
  job_id = job_name.split('/')[-1]
  print("Created Job: ", response.json()['name'])
else:
  print(response.text)

JupyterLab ノートブックで、新しいセルを作成して次のコマンドを実行します。

# Print KFP SDK version (should be >= 1.6)
! python3 -c "import kfp; print('KFP SDK version: {}'.format(kfp.__version__))"

# Print AI Platform version
! python3 -c "from google.cloud import aiplatform; print('AI Platform version: {}'.format(aiplatform.__version__))"

JupyterLab ノートブックで、新しいセルを作成して次のコマンドを実行します。

BUCKET_URI = "your-unique-bucket" # Provide a globally unique bucket name

JupyterLab ノートブックで、新しいセルを作成して次のコマンドを実行します。

!gcloud storage buckets create gs://{BUCKET_URI}

JupyterLab ノートブックで、新しいセルを作成して次のコマンドを実行します。

# pipeline parameters
CACHE_PIPELINE = False # @param {type: "string"}
_DEFAULT_IMAGE = IMAGE_URI
BUCKET_URI = "gs://{BUCKET_URI}"  # @param {type: "string"}
PIPELINE_ROOT = f"{BUCKET_URI}/pipeline_root/intro"
PIPELINE_DISPLAY_NAME = "pipeline_nonRFCIP" # @param {type: "string"}

JupyterLab ノートブックで、新しいセルを作成して次のコマンドを実行します。

from re import S
import kfp
from kfp import dsl
from kfp.dsl import container_component, ContainerSpec
from kfp import compiler
from google.cloud import aiplatform


# ==== Component with env variable ====

@container_component
def dns_peering_test_op(dns_domain: str, proxy_vm_ip:str, proxy_vm_port:str):
    return ContainerSpec(
        image=_DEFAULT_IMAGE,
        command=["bash", "-c"],
        args=[
            """
            apt-get update && apt-get install inetutils-traceroute inetutils-ping netcat-openbsd curl -y

            echo "Local IP(s): $(hostname -I)"

            echo "Attempting to trace route to %s"
            traceroute -w 1 -m 7 "%s"

            echo "Sending curl requests to http://%s via proxy %s:%s and recording trace..."
            if curl -L -v --trace-ascii /dev/stdout -x http://%s:%s "http://%s"; then
                echo "Curl request succeeded!"
            else
                echo "Curl request failed!"
                exit 1
            fi
            """ % (dns_domain, dns_domain, dns_domain, proxy_vm_ip, proxy_vm_port, proxy_vm_ip, proxy_vm_port, dns_domain)

        ]
    )

# ==== Pipeline ====
@dsl.pipeline(
    name="dns-peering-test-pipeline",
    description="Test DNS Peering using env variable",
    pipeline_root=PIPELINE_ROOT,
)
def dns_peering_test_pipeline(dns_domain: str, proxy_vm_ip:str, proxy_vm_port:str):
    dns_test_task = dns_peering_test_op(dns_domain=dns_domain, proxy_vm_ip=proxy_vm_ip, proxy_vm_port=proxy_vm_port)
    dns_test_task.set_caching_options(enable_caching=CACHE_PIPELINE)

# ==== Compile pipeline ====
if __name__ == "__main__":
    aiplatform.init(project=PROJECT_ID, location=LOCATION)

    compiler.Compiler().compile(
        pipeline_func=dns_peering_test_pipeline,
        package_path="dns_peering_test_pipeline.yaml",
    )
    print("✅ Pipeline compiled to dns_peering_test_pipeline.yaml")

JupyterLab ノートブックで、新しいセルを作成して次のコマンドを実行します。

# Define the PipelineJob body; see API Reference https://cloud.google.com/vertex-ai/docs/reference/rest/v1/projects.locations.pipelineJobs/create

import requests, json
import datetime

bearer_token = !gcloud auth application-default print-access-token
headers = {
    'Content-Type': 'application/json',
    'Authorization': 'Bearer {}'.format(bearer_token[0]),
}

request_uri = f"https://{REGION}-aiplatform.googleapis.com/{API_VERSION}/projects/{PROJECT_NUMBER}/locations/{REGION}/pipelineJobs/"

print("request_uri: ", request_uri)

14. PSC インターフェースの検証

次の場所に移動して、Vertex AI Pipelines で使用されるネットワークアタッチメントの IP を確認することもできます。

[ネットワークサービス] → [Private Service Connect] → [ネットワークアタッチメント] → [psc-network-attachment]

テナントプロジェクト（-tp で終わるプロジェクト名）を選択します。

ハイライト表示されたフィールドは、PSC ネットワークアタッチメントから Vertex AI Pipelines で使用される IP アドレスを示します。

15. Cloud Logging の検証

Vertex AI Pipelines ジョブの初回実行には約 14 分かかりますが、以降の実行ははるかに短時間で完了します。成功した結果を検証するには、次の操作を行います。

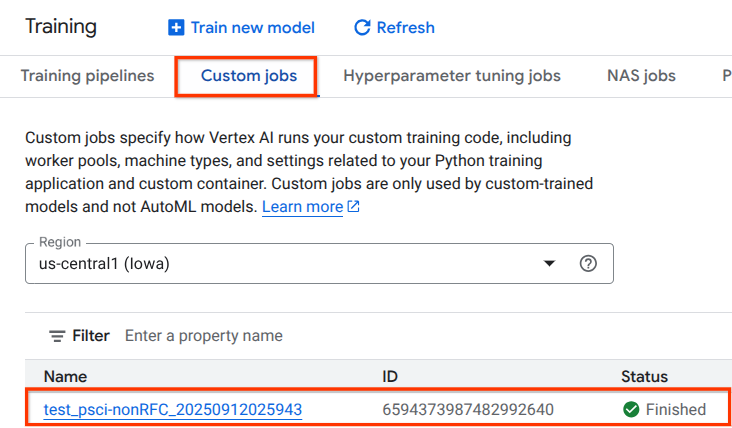

[Vertex AI] → [トレーニング] → [カスタムジョブ] に移動します。

実行されたカスタムジョブを選択する

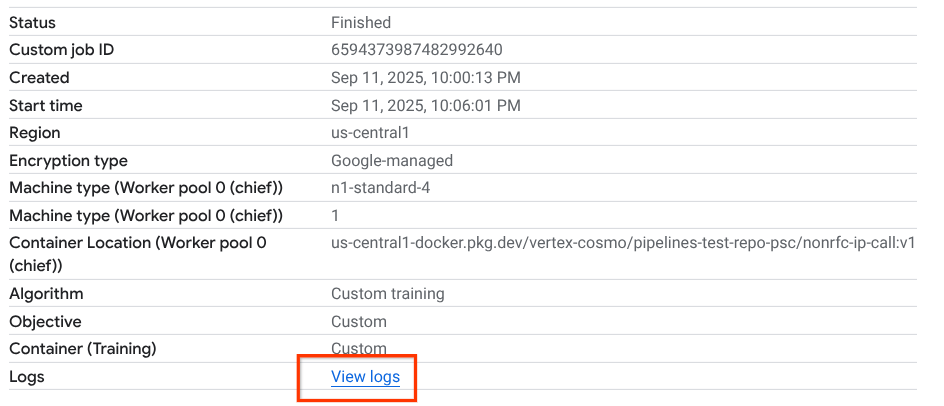

[ログを表示] を選択する

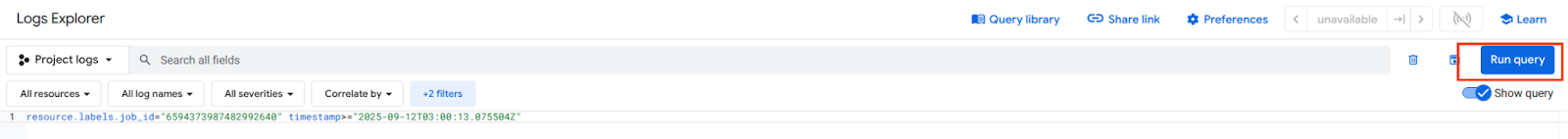

Cloud Logging が使用可能になったら、ハイライト表示された選択肢を生成するクエリを実行します。これにより、Vertex AI Pipelines から class-e-vm への wget が成功したことが確認されます。

16. TCPDump の検証

コンピューティングインスタンスへの接続をさらに検証する TCPDUMP 出力を確認してみましょう。

proxy-vm から HTTP GET と 200 OK を確認します。

03:05:34.778574 ens4  Out IP 10.10.10.2.40326 > 240.0.0.2.80: Flags [P.], seq 1:63, ack 1, win 511, options [nop,nop,TS val 1435446009 ecr 2475360885], length 62: HTTP: GET / HTTP/1.0
03:05:34.778946 ens4  In  IP 240.0.0.2.80 > 10.10.10.2.40326: Flags [.], ack 63, win 506, options [nop,nop,TS val 2475360889 ecr 1435446009], length 0
03:05:34.778974 ens4  Out IP 10.10.10.2.40326 > 240.0.0.2.80: Flags [P.], seq 63:185, ack 1, win 511, options [nop,nop,TS val 1435446010 ecr 2475360889], length 122: HTTP
03:05:34.781999 ens4  In  IP 240.0.0.2.80 > 10.10.10.2.40326: Flags [.], ack 185, win 506, options [nop,nop,TS val 2475360892 ecr 1435446010], length 0
03:05:34.906678 ens4  In  IP 240.0.0.2.80 > 10.10.10.2.40326: Flags [P.], seq 1:265, ack 185, win 506, options [nop,nop,TS val 2475361016 ecr 1435446010], length 264: HTTP: HTTP/1.1 200 OK

class-e-vm から HTTP GET と 200 OK を確認する

03:05:34.778768 ens4  In  IP 10.10.10.2.40326 > 240.0.0.2.80: Flags [P.], seq 1:63, ack 1, win 511, options [nop,nop,TS val 1435446009 ecr 2475360885], length 62: HTTP: GET / HTTP/1.0
03:05:34.778819 ens4  Out IP 240.0.0.2.80 > 10.10.10.2.40326: Flags [.], ack 63, win 506, options [nop,nop,TS val 2475360889 ecr 1435446009], length 0
03:05:34.781815 ens4  In  IP 10.10.10.2.40326 > 240.0.0.2.80: Flags [P.], seq 63:185, ack 1, win 511, options [nop,nop,TS val 1435446010 ecr 2475360889], length 122: HTTP
03:05:34.781856 ens4  Out IP 240.0.0.2.80 > 10.10.10.2.40326: Flags [.], ack 185, win 506, options [nop,nop,TS val 2475360892 ecr 1435446010], length 0
03:05:34.906503 ens4  Out IP 240.0.0.2.80 > 10.10.10.2.40326: Flags [P.], seq 1:265, ack 185, win 506, options [nop,nop,TS val 2475361016 ecr 1435446010], length 264: HTTP: HTTP/1.1 200 OK

17. クリーンアップ

Cloud Shell から、チュートリアルのコンポーネントを削除します。

gcloud compute instances delete proxy-vm --zone=us-central1-a --quiet

gcloud compute instances delete workbench-tutorial --zone=us-central1-a --quiet

gcloud compute routers delete cloud-router-for-nat --region=us-central1 --quiet

gcloud compute network-attachments delete psc-network-attachment --region=us-central1 --quiet

gcloud compute networks subnets delete intf-subnet rfc1918-subnet1 --region=us-central1 --quiet

gcloud dns record-sets delete class-e-vm.demo.com --zone=private-dns-codelab  --type=A
gcloud dns record-sets delete proxy-vm.demo.com --zone=private-dns-codelab  --type=A

gcloud dns managed-zones delete private-dns-codelab
gcloud compute networks delete consumer-vpc --quiet

18. 完了

お疲れさまでした。Vertex AI Pipelines で Private Service Connect インターフェースを構成して検証できました。

コンシューマーインフラストラクチャを作成し、プロデューサーがマルチ NIC VM を作成してコンシューマーとプロデューサーの通信をブリッジできるようにするネットワークアタッチメントを追加しました。コンシューマー VPC ネットワークに明示的なプロキシをデプロイして、Vertex から直接ルーティングできない class-e-vm インスタンスへの接続を許可しながら、DNS ピアリングを作成する方法について説明しました。

Cosmopup はチュートリアルが大好きです。

次のステップ

参考資料と動画

Private Service Connect の概要

Private Service Connect インターフェースについて | VPC | Google Cloud

Vertex AI Pipelines PSC インターフェースの明示的プロキシ

1. はじめに

Vertex AI PSC インターフェースの到達可能性に関する考慮事項

Vertex AI PSC-Interface VPC-SC に関する考慮事項

作成するアプリの概要

学習内容

必要なもの

2. 始める前に

チュートリアルをサポートするようにプロジェクトを更新する

API の有効化

3. コンシューマーの設定

コンシューマー VPC を作成する

コンシューマー サブネットを作成する

Private Service Connect ネットワーク アタッチメント サブネットを作成する

Cloud Router と NAT の構成

4. IAP を有効にする

5. コンシューマー VM インスタンスを作成する

6. Private Service Connect ネットワーク アタッチメント

ネットワーク アタッチメントを作成する

ネットワーク アタッチメントを一覧表示する

ネットワーク アタッチメントの説明を取得する

7. 限定公開 DNS ゾーン

PSC インターフェースからのアクセスを許可する Cloud Firewall ルールを作成する

8. 明示的プロキシを更新する

9. Jupyter ノートブックを作成する

ユーザー管理のサービス アカウントを作成する

10. Vertex AI Workbench インスタンスを作成する

11. Vertex AI サービス エージェントの更新

デフォルトのサービス アカウントの更新

12. Tcpdump を有効にする

13. Vertex AI Pipelines ジョブをデプロイする

14. PSC インターフェースの検証

15. Cloud Logging の検証

16. TCPDump の検証

17. クリーンアップ

18. 完了

次のステップ

参考資料と動画

リファレンス ドキュメント

コンシューマーサブネットを作成する

Private Service Connect ネットワークアタッチメントサブネットを作成する

6. Private Service Connect ネットワークアタッチメント

ネットワークアタッチメントを作成する

ネットワークアタッチメントを一覧表示する

ネットワークアタッチメントの説明を取得する

ユーザー管理のサービスアカウントを作成する

11. Vertex AI サービスエージェントの更新

デフォルトのサービスアカウントの更新

リファレンスドキュメント
