Интерфейс Private Service Connect Конвейеры Vertex AI

1. Введение

Интерфейс Private Service Connect — это ресурс, позволяющий сети виртуальной частной сети (VPC) производителя инициировать соединения с различными пунктами назначения в сети потребителя. Сети производителя и потребителя могут принадлежать к разным проектам и организациям.

Соединение между сетевым устройством и интерфейсом Private Service Connect аналогично соединению между конечной точкой Private Service Connect и сервисным устройством, но имеет два ключевых отличия:

Сетевое подключение позволяет сети-производителю инициировать соединения с сетью-потребителем (исходящий трафик управляемых сервисов), а конечная точка позволяет сети-потребителю инициировать соединения с сетью-производителем (входящий трафик управляемых сервисов).
Соединение через интерфейс Private Service Connect является транзитивным. Это означает, что сеть-производитель может взаимодействовать с другими сетями, подключенными к сети потребителя.

Что вы построите

Vertex AI Pipelines, развернутый в проекте, управляемом Google, будет использовать PSC Network Attachment для создания многосетевого экземпляра между сетью производителя и сетью потребителя. Поскольку PSC Network Attachment развертывается с многосетевым экземпляром из сети потребителя, Vertex AI Pipelines сможет получать доступ к маршрутам, доступным из сети потребителя.

В этом руководстве вы создадите комплексную архитектуру интерфейса Private Service Connect (PSC) для Vertex AI Pipelines, которая будет использовать правила облачного брандмауэра для разрешения или запрета подключения от производителя к тестовым экземплярам потребителя, как показано на рисунке 1.

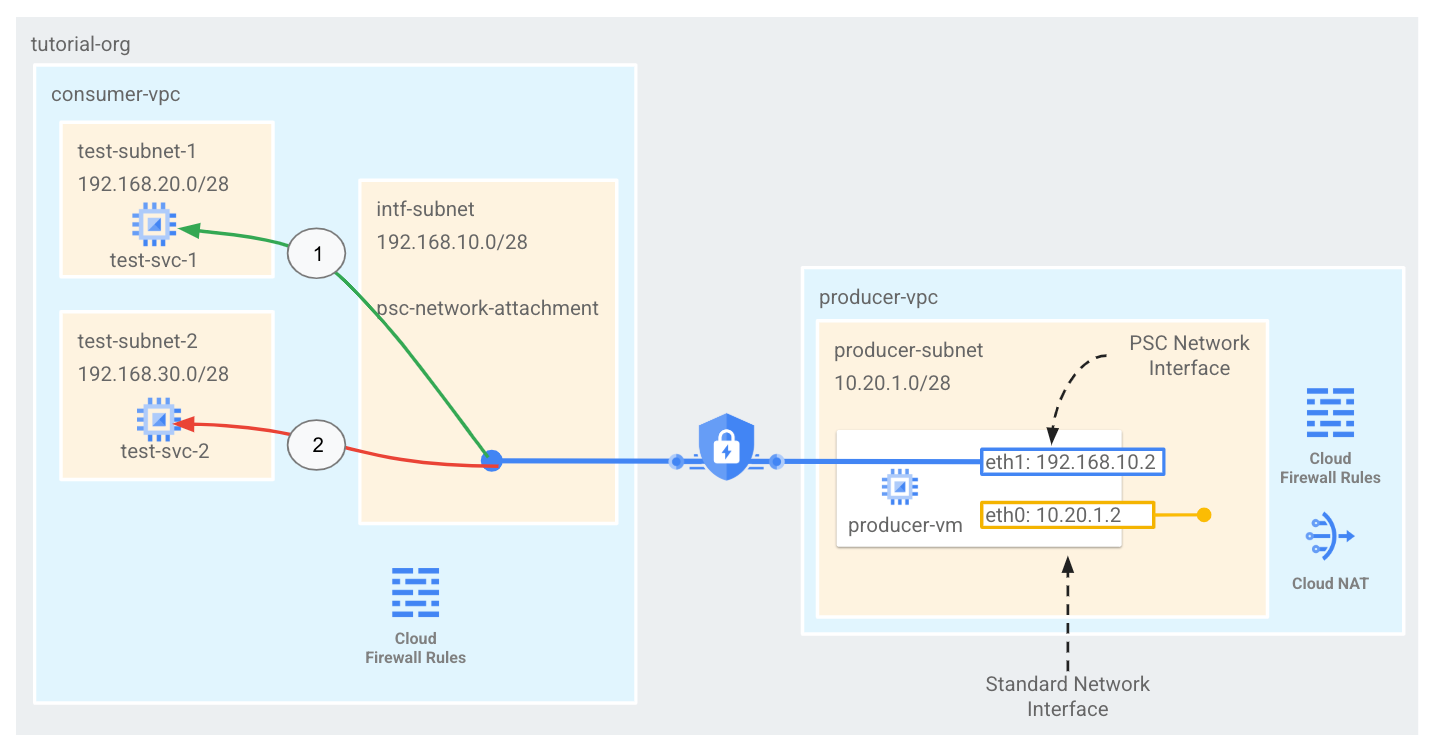

Рисунок 1

В потребительской VPC вы создадите единое соединение psc-network-attachment, что приведет к следующим сценариям использования:

Создайте правило входящего брандмауэра в consumer-vpc, разрешающее доступ к test-svc-1 для подсети Vertex AI Pipeline (192.168.10.0/28). Подтвердите успешный вызов PING, сгенерированный заданием Pipeline для test-svc-1, используя TCPDUMP.
Создайте правило входящего трафика в vpc потребителя, запрещающее доступ к подсети Vertex AI Pipeline (192.168.10.0/28) для test-svc-2. Подтвердите сбой PING на основе журналов брандмауэра, сгенерированных Log Explorer.

Что вы узнаете

Как создать сетевое подключение
Как Vertex AI Pipelines может использовать сетевое подключение для создания интерфейса PSC
Как наладить коммуникацию между производителем и потребителем?
Как разрешить доступ из Verex AI Pipelines к виртуальной машине потребителя, test-svc-1
Как запретить доступ из Verex AI Pipelines к виртуальной машине потребителя test-svc-2 с помощью облачного брандмауэра.

Что вам понадобится

Проект Google Cloud
Разрешения IAM
Администратор вычислительного экземпляра (roles/compute.instanceAdmin)
Администратор вычислительной сети (roles/compute.networkAdmin)
Администратор безопасности вычислительных ресурсов (roles/compute.securityAdmin)
Пользователь туннеля, защищенный IAP (roles/iap.tunnelResourceAccessor)
Ведение журнала администратора ( roles/logging.admin)
Администратор блокнотов (roles/notebooks.admin)
Администратор IAM проекта (roles/resourcemanager.projectIamAdmin)
Администратор квот (roles/servicemanagement.quotaAdmin)
Администратор учетной записи службы (roles/iam.serviceAccountAdmin)
Пользователь служебной учетной записи (roles/iam.serviceAccountUser)
Администратор Vertex AI (roles/aiplatform.admin)

2. Прежде чем начать

В этом руководстве переменные `$variables` используются для упрощения настройки gcloud в Cloud Shell.

Внутри Cloud Shell выполните следующие действия:

gcloud config list project
gcloud config set project [YOUR-PROJECT-NAME]
projectid=YOUR-PROJECT-NAME
echo $projectid

Обновите проект, чтобы он соответствовал учебному пособию.

Внутри Cloud Shell выполните следующие действия:

gcloud services enable notebooks.googleapis.com
gcloud services enable aiplatform.googleapis.com
gcloud services enable compute.googleapis.com
gcloud services enable cloudresourcemanager.googleapis.com

3. Настройка потребителя

Создайте потребительскую VPC.

Внутри Cloud Shell выполните следующие действия:

gcloud compute networks create consumer-vpc --project=$projectid --subnet-mode=custom

Создайте потребительские подсети.

Внутри Cloud Shell выполните следующие действия:

gcloud compute networks subnets create test-subnet-1 --project=$projectid --range=192.168.20.0/28 --network=consumer-vpc --region=us-central1

Внутри Cloud Shell выполните следующие действия:

gcloud compute networks subnets create test-subnet-2 --project=$projectid --range=192.168.30.0/28 --network=consumer-vpc --region=us-central1

Внутри Cloud Shell выполните следующие действия:

gcloud compute networks subnets create workbench-subnet --project=$projectid --range=192.168.40.0/28 --network=consumer-vpc --region=us-central1 --enable-private-ip-google-access

Настройка облачного маршрутизатора и NAT.

В этом руководстве для загрузки программных пакетов для ноутбуков используется трансляция сетевых адресов (NAT) в облаке, поскольку экземпляр ноутбука не имеет внешнего IP-адреса. Облачная NAT обеспечивает возможности исходящей NAT, что означает, что интернет-хостам не разрешается инициировать связь с ноутбуком, управляемым пользователем, что повышает безопасность.

Внутри Cloud Shell создайте региональный облачный маршрутизатор.

gcloud compute routers create cloud-router-us-central1 --network consumer-vpc --region us-central1

Внутри Cloud Shell создайте региональный шлюз NAT облака.

gcloud compute routers nats create cloud-nat-us-central1 --router=cloud-router-us-central1 --auto-allocate-nat-external-ips --nat-all-subnet-ip-ranges --region us-central1

Создайте подсеть подключения к частной сети (Private Service Connect Network Attachment).

Внутри Cloud Shell создайте подсеть сетевого подключения, используемую конвейерами Vertex AI Pipelines.

gcloud compute networks subnets create intf-subnet --project=$projectid --range=192.168.10.0/28 --network=consumer-vpc --region=us-central1

4. Включите прокси-сервер с поддержкой идентификации (IAP).

Чтобы разрешить IAP подключаться к вашим виртуальным машинам, создайте правило брандмауэра, которое:

Применяется ко всем экземплярам виртуальных машин, к которым вы хотите обеспечить доступ с помощью IAP.
Разрешает входящий трафик из диапазона IP-адресов 35.235.240.0/20. Этот диапазон содержит все IP-адреса, которые IAP использует для пересылки TCP-трафика.

Внутри Cloud Shell создайте правило брандмауэра IAP.

gcloud compute firewall-rules create ssh-iap-consumer \
    --network consumer-vpc \
    --allow tcp:22 \
    --source-ranges=35.235.240.0/20

5. Создайте экземпляры виртуальных машин для потребителей.

Внутри Cloud Shell создайте экземпляр виртуальной машины потребителя, test-svc-1.

gcloud compute instances create test-svc-1 \
    --project=$projectid \
    --machine-type=e2-micro \
    --image-family debian-11 \
    --no-address \
    --image-project debian-cloud \
    --zone us-central1-a \
    --subnet=test-subnet-1 \
    --shielded-secure-boot

Внутри Cloud Shell создайте экземпляр виртуальной машины потребителя, test-svc-2.

gcloud compute instances create test-svc-2 \
    --project=$projectid \
    --machine-type=e2-micro \
    --image-family debian-11 \
    --no-address \
    --image-project debian-cloud \
    --zone us-central1-a \
    --subnet=test-subnet-2 \
    --shielded-secure-boot

Получите и сохраните IP-адреса экземпляров:

Внутри Cloud Shell выполните команду describe для тестовых экземпляров виртуальных машин.

gcloud compute instances describe test-svc-1 --zone=us-central1-a | grep  networkIP:

gcloud compute instances describe test-svc-2 --zone=us-central1-a | grep  networkIP:

Пример:

user@cloudshell(psc-vertex)$ gcloud compute instances describe test-svc-1 --zone=us-central1-a | grep  networkIP:

gcloud compute instances describe test-svc-2 --zone=us-central1-a | grep  networkIP:
  networkIP: 192.168.20.2
  networkIP: 192.168.30.2

6. Подключение к сети Private Service Connect

Сетевые подключения — это региональные ресурсы, представляющие собой потребительскую сторону интерфейса Private Service Connect. Вы связываете одну подсеть с сетевым подключением, а производитель (Vertex AI Pipelines) назначает IP-адреса интерфейсу Private Service Connect.

Создайте сетевое подключение.

Внутри Cloud Shell создайте сетевое подключение.

gcloud compute network-attachments create psc-network-attachment \
    --region=us-central1 \
    --connection-preference=ACCEPT_MANUAL \
    --subnets=intf-subnet

Перечислите сетевые подключения.

Внутри Cloud Shell отобразите список сетевых подключений.

gcloud compute network-attachments list

Опишите сетевые подключения.

Внутри Cloud Shell опишите сетевое подключение.

gcloud compute network-attachments describe psc-network-attachment --region=us-central1

Запишите URI psc-network-attachment, который будет использоваться производителем при создании интерфейса Private Service Connect.

В приведенном ниже примере URI подключения к сети PSC выглядит следующим образом:

projects/psc-vertex/regions/us-central1/networkAttachments/psc-network-attachment

user@cloudshell$ gcloud compute network-attachments describe psc-network-attachment --region=us-central1
connectionPreference: ACCEPT_MANUAL
creationTimestamp: '2025-01-21T12:25:25.385-08:00'
fingerprint: m9bHc9qnosY=
id: '56224423547354202'
kind: compute#networkAttachment
name: psc-network-attachment
network: https://www.googleapis.com/compute/v1/projects/psc-vertex/global/networks/consumer-vpc
region: https://www.googleapis.com/compute/v1/projects/psc-vertex/regions/us-central1
selfLink: https://www.googleapis.com/compute/v1/projects/psc-vertex/regions/us-central1/networkAttachments/psc-network-attachment
subnetworks:
- https://www.googleapis.com/compute/v1/projects/psc-vertex/regions/us-central1/subnetworks/intf-subnet

7. Настройка рабочей среды Vertex AI

В следующем разделе описано, как создать блокнот Jupyter. Этот блокнот будет использоваться для развертывания задания Pipelines, которое отправляет PING-запрос из Vertex AI Pipelines на тестовые экземпляры. Путь передачи данных между Vertex AI Pipelines и потребительской сетью, содержащей экземпляры, использует частный сетевой интерфейс Service Connect.

Создайте управляемую пользователем учетную запись службы.

В следующем разделе вы создадите учетную запись службы, которая будет связана с экземпляром Vertex AI Workbench, используемым в этом руководстве.

В данном руководстве к учетной записи службы будут применены следующие роли:

Внутри Cloud Shell создайте учетную запись службы.

gcloud iam service-accounts create notebook-sa \
    --display-name="notebook-sa"

Внутри Cloud Shell обновите учетную запись службы, присвоив ей роль администратора хранилища.

gcloud projects add-iam-policy-binding $projectid --member="serviceAccount:notebook-sa@$projectid.iam.gserviceaccount.com" --role="roles/storage.admin"

Внутри Cloud Shell обновите учетную запись службы, присвоив ей роль пользователя Vertex AI.

gcloud projects add-iam-policy-binding $projectid --member="serviceAccount:notebook-sa@$projectid.iam.gserviceaccount.com" --role="roles/aiplatform.user"

Внутри Cloud Shell обновите учетную запись службы, присвоив ей роль администратора реестра артефактов.

gcloud projects add-iam-policy-binding $projectid --member="serviceAccount:notebook-sa@$projectid.iam.gserviceaccount.com" --role="roles/artifactregistry.admin"

Внутри Cloud Shell разрешите учетной записи службы ноутбука использовать учетную запись службы Compute Engine по умолчанию для создания экземпляра задания конвейера.

gcloud iam service-accounts add-iam-policy-binding \
    $(gcloud projects describe $(gcloud config get-value project) --format='value(projectNumber)')-compute@developer.gserviceaccount.com \
    --member="serviceAccount:notebook-sa@$projectid.iam.gserviceaccount.com" \
    --role="roles/iam.serviceAccountUser"

Создайте экземпляр Vertex AI Workbench.

В следующем разделе создайте экземпляр Vertex AI Workbench, который будет использовать ранее созданную учетную запись службы notebook-sa.

Внутри Cloud Shell создайте экземпляр частного клиента.

gcloud workbench instances create workbench-tutorial --vm-image-project=deeplearning-platform-release --vm-image-family=common-cpu-notebooks --machine-type=n1-standard-4 --location=us-central1-a --subnet-region=us-central1 --subnet=workbench-subnet --disable-public-ip --shielded-secure-boot=true --service-account-email=notebook-sa@$projectid.iam.gserviceaccount.com

8. Конвейеры Vertex AI для проверки связи test-svc-1

Откройте новую вкладку Cloud Shell и обновите настройки проекта.

Внутри Cloud Shell выполните следующие действия:

gcloud config list project
gcloud config set project [YOUR-PROJECT-NAME]
projectid=YOUR-PROJECT-NAME
echo $projectid

Для обеспечения подключения Vertex AI Pipelines к test-svc-1 создайте правила входящего трафика брандмауэра, указав в качестве источника (192.168.10.0/28) сетевое подключение PSC и в качестве адреса назначения IP-адрес test-svc-1.

В Cloud Shell обновите диапазон адресов назначения, указав в нем IP-адрес вашей службы test-svc-1.

gcloud compute --project=$projectid firewall-rules create allow-icmp-vertex-pipelines-to-test-svc1-vm --direction=INGRESS --priority=1000 --network=consumer-vpc --action=ALLOW  --source-ranges=192.168.10.0/28 --destination-ranges=<your-test-svc-1-vm-ip> --rules=icmp

Пример:

gcloud compute --project=$projectid firewall-rules create allow-icmp-vertex-pipelines-to-test-svc1-vm --direction=INGRESS --priority=1000 --network=consumer-vpc --action=ALLOW  --source-ranges=192.168.10.0/28 --destination-ranges=192.168.20.2 --rules=icmp

Войдите в экземпляр test-svc-1, используя IAP в Cloud Shell.

gcloud compute ssh test-svc-1 --project=$projectid --zone=us-central1-a --tunnel-through-iap

В операционной системе выполните команду tcpdump для захвата ICMP-трафика. Эта сессия ОС будет использоваться для проверки связи между Vertex AI Pipeline и виртуальной машиной.

sudo tcpdump -i any icmp -nn

9. Обновление агента службы Vertex AI

Компания Vertex AI Pipelines действует от вашего имени для выполнения таких операций, как получение IP-адреса из подсети сетевого подключения PSC, используемой для создания интерфейса PSC. Для этого Vertex AI Pipelines использует сервисный агент (указан ниже), для работы с которым требуются права сетевого администратора .

service-$projectnumber@gcp-sa-aiplatform.iam.gserviceaccount.com

Внутри Cloud Shell получите номер своего проекта.

gcloud projects describe $projectid | grep projectNumber

Пример:

gcloud projects describe $projectid | grep projectNumber:
projectNumber: '795057945528'

Внутри Cloud Shell обновите учетную запись агента службы, добавив ей роль compute.networkAdmin.

gcloud projects add-iam-policy-binding $projectid --member="serviceAccount:service-<your-projectnumber>@gcp-sa-aiplatform.iam.gserviceaccount.com" --role="roles/compute.networkAdmin"

Пример:

gcloud projects add-iam-policy-binding $projectid --member="serviceAccount:service-795057945528@gcp-sa-aiplatform.iam.gserviceaccount.com" --role="roles/compute.networkAdmin"

10. Обновление учетной записи службы по умолчанию

Включите API Compute Engine и предоставьте вашей учетной записи службы по умолчанию доступ к Vertex AI. Обратите внимание, что для распространения изменений в доступе может потребоваться некоторое время.

Внутри Cloud Shell обновите учетную запись службы по умолчанию, добавив ей роль aiplatform.user.

gcloud projects add-iam-policy-binding $projectid \
  --member="serviceAccount:<your-projectnumber>-compute@developer.gserviceaccount.com" \
    --role="roles/aiplatform.user"

Пример:

gcloud projects add-iam-policy-binding $projectid \
  --member="serviceAccount:795057945528-compute@developer.gserviceaccount.com" \
    --role="roles/aiplatform.user"

11. Развертывание конвейеров искусственного интеллекта Vertex.

В следующем разделе вы создадите блокнот для успешного выполнения команды PING к экземпляру test-svc-1, используемому потребителем.

Запустите задачу обучения в экземпляре Vertex AI Workbench.

В консоли Google Cloud перейдите на вкладку «Экземпляры» на странице Vertex AI Workbench.
Рядом с именем вашего экземпляра Vertex AI Workbench (workbench-tutorial) нажмите «Открыть JupyterLab». Ваш экземпляр Vertex AI Workbench откроется в JupyterLab.
Выберите Файл > Создать > Блокнот
Выберите Ядро > Python 3
В новой ячейке блокнота выполните следующую команду, чтобы убедиться, что у вас установлена последняя версия pip:

! pip3 install --upgrade --quiet google-cloud-aiplatform \
  kfp \
  google-cloud-pipeline-components

Задайте переменные проекта в новой ячейке блокнота.

PROJECT_ID = "<your-projectid>"
REGION = "<your-region>"
NETWORK_ATTACHMENT_NAME = "psc-network-attachment"

Пример:

PROJECT_ID = "psc-vertex"
REGION = "us-central1"
NETWORK_ATTACHMENT_NAME = "psc-network-attachment"

Задайте глобально уникальное имя сегмента в виде переменной в новой ячейке блокнота.

BUCKET_URI = f"gs://<your-bucket-name>"

Пример:

BUCKET_URI = f"gs://psc-vertex-bucket"

В новой ячейке блокнота создайте корзину.

! gsutil mb -l {REGION} -p {PROJECT_ID} {BUCKET_URI}

В следующем разделе вы определите учетную запись службы Compute Engine по умолчанию, которая будет использоваться для запуска задания конвейера, а также предоставите ей необходимые разрешения.

shell_output = ! gcloud projects describe $PROJECT_ID
PROJECT_NUMBER = shell_output[-1].split(":")[1].strip().replace("'", "")
SERVICE_ACCOUNT = f"{PROJECT_NUMBER}-compute@developer.gserviceaccount.com"

print(f"Project Number: {PROJECT_NUMBER}")
print(f"Service Account: {SERVICE_ACCOUNT}")

Для подтверждения успешного выполнения заказа распечатываются номер вашего сервисного счета и номер проекта.

В новой ячейке блокнота предоставьте учетной записи службы разрешение на чтение и запись артефактов конвейера в хранилище, созданное на предыдущем шаге.

! gsutil iam ch serviceAccount:{SERVICE_ACCOUNT}:roles/storage.objectCreator {BUCKET_URI}

! gsutil iam ch serviceAccount:{SERVICE_ACCOUNT}:roles/storage.objectViewer {BUCKET_URI}

В новой ячейке блокнота определите параметры конвейера. Обратите внимание, что NETWORK_ATTACHMENT_NAME — это имя сетевого подключения PSC, поэтому оно должно совпадать.

PIPELINE_ROOT = f"{BUCKET_URI}/pipeline_root/psc_test"
NETWORK_ATTACHMENT_URI = f"projects/{PROJECT_NUMBER}/regions/{REGION}/networkAttachments/{NETWORK_ATTACHMENT_NAME}"

В новой ячейке ноутбука инициализируйте Vertex AI SDK.

from kfp import dsl
from google.cloud import aiplatform, aiplatform_v1beta1
import time
from google.cloud.aiplatform_v1.types import pipeline_state
import yaml
from datetime import datetime
import logging
aiplatform.init(project=PROJECT_ID, location=REGION, staging_bucket=BUCKET_URI)

# Configure logging
logging.basicConfig(level=logging.INFO, format='%(asctime)s - %(levelname)s - %(message)s')

В новой ячейке блокнота определите компонент теста.

@dsl.container_component
def ping_check(network_address: str):
    """Pings a network address

    Args:
        network_address: The IP address to ping
    """

    return dsl.ContainerSpec(
        image="ubuntu:22.04",
        command=["sh", "-c"],
        args=[
            f"""

            # Use sed for regex replacement, cleaner than bash parameter expansion for this
            cleaned_address=$(echo "{network_address}" | sed 's/[^0-9.]//g')
            apt-get update && apt-get install inetutils-traceroute inetutils-ping -y

            echo "Will ping $cleaned_address"
            if ! ping -c 3 $cleaned_address; then
                echo "Ping failed"
                traceroute -w 1 -m 7 $cleaned_address
                exit 1
            fi
            """
        ],
    )

В новой ячейке блокнота определите конвейер обработки данных.

@dsl.pipeline(name="check-connectivity")
def pipeline(ip_address: str):
    """Pings an IP address. Facilitated by a Private Service Connect Interface

    Args:
        ip_address: The IP address to ping
    """
    ping_check(network_address=ip_address).set_caching_options(False)
    return

В новой ячейке блокнота выполните вспомогательную функцию и дождитесь завершения конвейера.

def wait_for_pipeline(
    project_id: str,
    region: str,
    pipeline_job_resource_name: str,
    timeout: int = 20 * 60,  # Default timeout of 20 minutes (in seconds)
) -> bool:
    """
    Waits for a Vertex AI pipeline to finish, with a timeout.

    Args:
        project_id (str): The Google Cloud project ID.
        region (str): The region where the pipeline is running.
        pipeline_job_resource_name (str): The resource name of the pipeline job.
        timeout (int): The maximum time to wait for the pipeline to finish, in seconds.
                       Defaults to 20 minutes (1200 seconds).

    Returns:
        bool: True if the pipeline succeeded, False otherwise.

    Raises:
        TimeoutError: If the pipeline does not finish within the specified timeout.
    """

    # Initialize the AIPlatform client
    aiplatform.init(project=project_id, location=region)

    # Get the pipeline job
    pipeline_job = aiplatform.PipelineJob.get(resource_name=pipeline_job_resource_name)
    logging.info(
        f"Vertex AI Console Link: https://console.cloud.google.com/vertex-ai/pipelines/locations/{region}/runs/{pipeline_job.resource_name.split('/')[-1]}?project={project_id}"
    )

    start_time = time.time()
    while True:
        status = pipeline_job.state
        logging.info(f"Pipeline Job status: {status.name}")

        if status in [
            pipeline_state.PipelineState.PIPELINE_STATE_SUCCEEDED,
            pipeline_state.PipelineState.PIPELINE_STATE_FAILED,
            pipeline_state.PipelineState.PIPELINE_STATE_CANCELLED,
        ]:
            break  # Exit the loop if the job is finished

        if time.time() - start_time > timeout:
            logging.error(f"Pipeline timed out after {timeout} seconds.")
            raise TimeoutError(f"Pipeline timed out after {timeout} seconds.")

        # Wait for a short time before checking again
        time.sleep(10)  # Adjust the wait time as needed

    # Do something based on the final status
    if status == pipeline_state.PipelineState.PIPELINE_STATE_SUCCEEDED:
        logging.info("Pipeline succeeded")
        return True
    elif status == pipeline_state.PipelineState.PIPELINE_STATE_CANCELLED:
        logging.error("Pipeline cancelled")
        raise Exception("Pipeline cancelled")
    elif status == pipeline_state.PipelineState.PIPELINE_STATE_FAILED:
        logging.error("Pipeline failed")
        raise Exception("Pipeline failed")

В новой ячейке блокнота выполните вспомогательную функцию для запуска конвейера.

def run_job_with_psc_interface_config(
    project_id: str,
    region: str,
    pipeline_root: str,
    network_attachment_name: str,
    ip_address: str,
    local_pipeline_file: str = "pipeline.yaml",
):
    """
    Compiles, submits, and monitors a Vertex AI pipeline.
    """

    parameter_values = {"ip_address": ip_address}
    pipeline_root = f"{pipeline_root}/{datetime.now().strftime('%Y%m%d%H%M%S')}"
    logging.info("Compiling pipeline")

    try:
        with open(local_pipeline_file, "r") as stream:
            pipeline_spec = yaml.safe_load(stream)
            logging.info(f"Pipeline Spec: {pipeline_spec}")
    except yaml.YAMLError as exc:
        logging.error(f"Error loading pipeline yaml file: {exc}")
        raise

    logging.info(f"Will use pipeline root: {pipeline_root}")
    # Initialize the Vertex SDK using PROJECT_ID and LOCATION
    aiplatform.init(project=project_id, location=region)

    # Create the API endpoint
    client_options = {"api_endpoint": f"{region}-aiplatform.googleapis.com"}

    # Initialize the PipelineServiceClient
    client = aiplatform_v1beta1.PipelineServiceClient(client_options=client_options)

    # Construct the request
    request = aiplatform_v1beta1.CreatePipelineJobRequest(
        parent=f"projects/{project_id}/locations/{region}",
        pipeline_job=aiplatform_v1beta1.PipelineJob(
            display_name="pipeline-with-psc-interface-config",
            pipeline_spec=pipeline_spec,
            runtime_config=aiplatform_v1beta1.PipelineJob.RuntimeConfig(
                gcs_output_directory=pipeline_root, parameter_values=parameter_values
            ),
            psc_interface_config=aiplatform_v1beta1.PscInterfaceConfig(
                network_attachment=network_attachment_name
            ),
        ),
    )

    # Make the API call
    response = client.create_pipeline_job(request=request)

    # Print the response
    logging.info(f"Pipeline job created: {response.name}")

    return response.name

В новой ячейке блокнота скомпилируйте конвейер.

from kfp import compiler
compiler.Compiler().compile(pipeline_func=pipeline, package_path='pipeline.yaml')

В новой ячейке блокнота обновите значение параметра TARGET_IP_ADDRESS, указав IP-адрес, полученный на предыдущем шаге для test-svc-1, и проверьте статус задания конвейера.

TARGET_IP_ADDRESS = "<your-test-svc-1-ip>"
try:
    job_name = run_job_with_psc_interface_config(
        project_id=PROJECT_ID,
        region=REGION,
        pipeline_root=PIPELINE_ROOT,
        network_attachment_name=NETWORK_ATTACHMENT_URI,
        ip_address=TARGET_IP_ADDRESS,
    )
    wait_for_pipeline(
        project_id=PROJECT_ID,
        region=REGION,
        pipeline_job_resource_name=job_name,
    )
except Exception as e:
    logging.error(f"An error occurred: {e}")

Пример:

TARGET_IP_ADDRESS = "192.168.20.2"
try:
    job_name = run_job_with_psc_interface_config(
        project_id=PROJECT_ID,
        region=REGION,
        pipeline_root=PIPELINE_ROOT,
        network_attachment_name=NETWORK_ATTACHMENT_URI,
        ip_address=TARGET_IP_ADDRESS,
    )
    wait_for_pipeline(
        project_id=PROJECT_ID,
        region=REGION,
        pipeline_job_resource_name=job_name,
    )
except Exception as e:
    logging.error(f"An error occurred: {e}")

После выполнения шага 17 конвейер завершится примерно за 8 минут.

12. Проверьте подключение к test-svc-1

В ячейке, используемой для выполнения шага 17, обратите внимание на изменение статуса задания конвейера с PIPELINE_STATE_PENDING на PIPELINE_STATE_RUNNING и, наконец, на PIPELINE_STATE_SUCCEEDED, что указывает на успешное подключение от Vertex AI Pipelines и ответ от test-svc-1.

Для проверки ICMP-трафика между Vertex AI Pipeline и test-svc-1 просмотрите ранее сгенерированную сессию tcpdump, выполненную в ОС test-svc-1, которая содержит журналы, указывающие на двунаправленный трафик.

В примере с tcpdump компания Vertex AI Pipelines получила IP-адрес 192.168.10.3 из подсети 192.168.10.0/28, а 192.168.20.2 — это IP-адрес test-svc-1. Обратите внимание, что в вашей среде IP-адреса могут отличаться.

user@test-svc-1:~$ sudo tcpdump -i any icmp -nn
tcpdump: data link type LINUX_SLL2
tcpdump: verbose output suppressed, use -v[v]... for full protocol decode
listening on any, link-type LINUX_SLL2 (Linux cooked v2), snapshot length 262144 bytes
18:57:54.737490 ens4  In  IP 192.168.10.3 > 192.168.20.2: ICMP echo request, id 257, seq 0, length 64
18:57:54.737523 ens4  Out IP 192.168.20.2 > 192.168.10.3: ICMP echo reply, id 257, seq 0, length 64

13. Vertex AI Pipelines: AI для тестирования подключения сервиса svc-2

В следующем разделе вы создадите правило входящего межсетевого экрана для запрета трафика из подсети Vertex AI Pilelines (192.168.10.0/28) в test-svc-2, затем обновите Notebook, указав IP-адрес test-svc-2, и, наконец, выполните запуск заданий Pipelines.

В ячейке блокнота в статусе задания конвейера будет отображаться ошибка — сбой конвейера, а журналы брандмауэра предоставят информацию о сбое подключения.

Создайте правило брандмауэра, запрещающее входящий трафик.

Чтобы запретить подключение Vertex AI Pipelines к test-svc-2, создайте правила входящего брандмауэра, указав в качестве источника (192.168.10.0/28) сетевое подключение PSC и в качестве адреса назначения IP-адрес test-svc-2.

В Cloud Shell обновите диапазон адресов назначения, указав в нем IP-адрес вашей службы test-svc-2.

gcloud compute --project=$projectid firewall-rules create deny-icmp-vertex-pipelines-to-test-svc2-vm --direction=INGRESS --priority=1000 --network=consumer-vpc --action=DENY  --source-ranges=192.168.10.0/28 --rules=ALL --destination-ranges=<your-test-svc-2-vm-ip> --rules=icmp --enable-logging

Пример:

gcloud compute --project=$projectid firewall-rules create deny-icmp-vertex-pipelines-to-test-svc2-vm --direction=INGRESS --priority=1000 --network=consumer-vpc --action=DENY  --source-ranges=192.168.10.0/28 --rules=ALL --destination-ranges=192.168.30.2 --enable-logging

Выполнить задание конвейера из ячейки ноутбука.

В новой ячейке блокнота обновите значение параметра TARGET_IP_ADDRESS, указав IP-адрес, полученный на предыдущем шаге для test-svc-2, и проверьте статус задания конвейера.

TARGET_IP_ADDRESS = "<your-test-svc-2-ip>"
try:
    job_name = run_job_with_psc_interface_config(
        project_id=PROJECT_ID,
        region=REGION,
        pipeline_root=PIPELINE_ROOT,
        network_attachment_name=NETWORK_ATTACHMENT_URI,
        ip_address=TARGET_IP_ADDRESS,
    )
    wait_for_pipeline(
        project_id=PROJECT_ID,
        region=REGION,
        pipeline_job_resource_name=job_name,
    )
except Exception as e:
    logging.error(f"An error occurred: {e}")

Пример:

TARGET_IP_ADDRESS = "192.168.30.2"
try:
    job_name = run_job_with_psc_interface_config(
        project_id=PROJECT_ID,
        region=REGION,
        pipeline_root=PIPELINE_ROOT,
        network_attachment_name=NETWORK_ATTACHMENT_URI,
        ip_address=TARGET_IP_ADDRESS,
    )
    wait_for_pipeline(
        project_id=PROJECT_ID,
        region=REGION,
        pipeline_job_resource_name=job_name,
    )
except Exception as e:
    logging.error(f"An error occurred: {e}")

После запуска выполнение задачи в конвейере займет около 8 минут.

14. Проверьте наличие проблем с подключением к test-svc-2.

В ячейке, используемой для выполнения задания Pipelines, обратите внимание на изменение статуса с PIPELINE_STATE_PENDING на PIPELINE_STATE_FAILED, указывающее на неудачный пинг от Vertex AI Pipelines и ответ от test-svc-2.

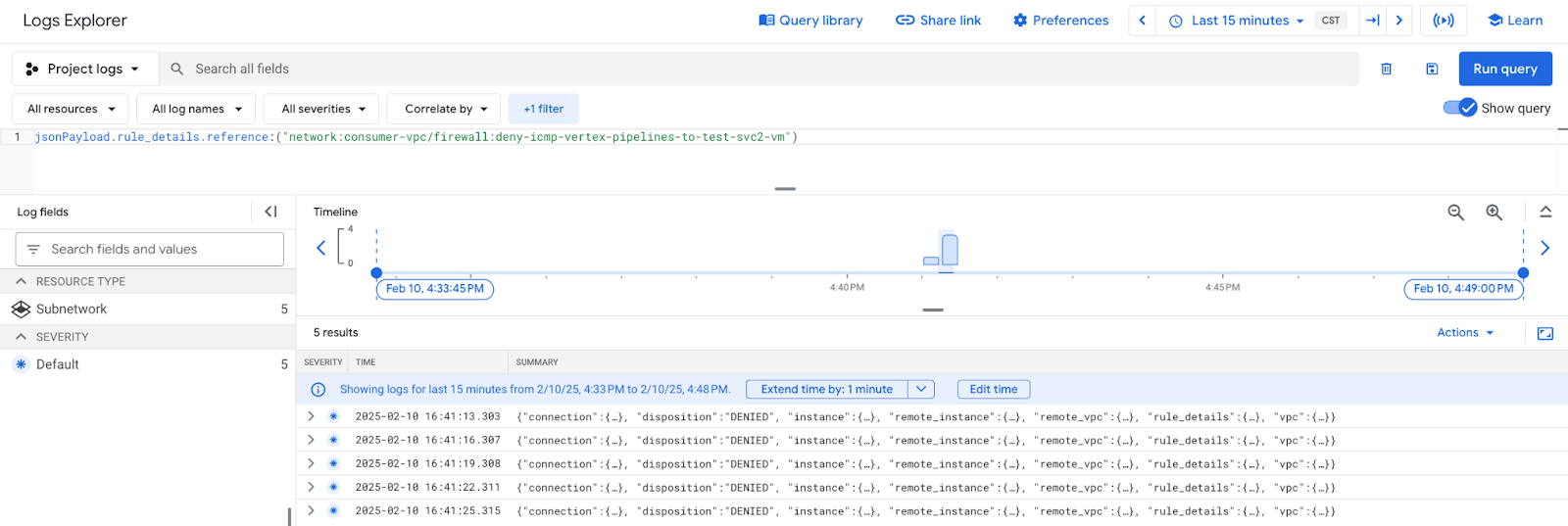

С помощью Log Explorer можно просмотреть записи журналов брандмауэра, соответствующие правилу запрета входящего трафика, включающему подсеть Vertex AI Pipelines (192.168.10.0/28) и IP-адрес test-svc-2.

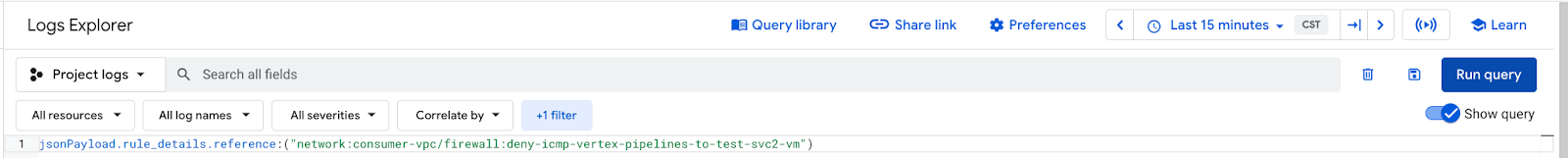

Выберите «Показать запрос» и вставьте фильтр ниже: «последние 15 минут», а затем «Выполнить запрос».

jsonPayload.rule_details.reference:("network:consumer-vpc/firewall:deny-icmp-vertex-pipelines-to-test-svc2-vm")

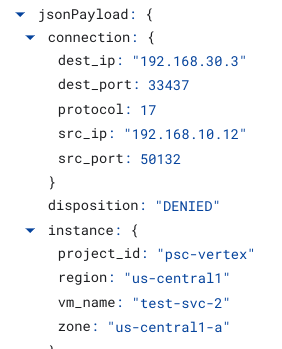

Выберите запись в журнале, а затем разверните вложенные поля, чтобы отобразить информационные элементы, состоящие из конвейеров Vertex AI и IP-адреса test-svc-2, подтверждающего правило брандмауэра о запрете входящего трафика.

15. Уборка

В Cloud Shell удалите компоненты учебного пособия.

gcloud compute instances delete test-svc-1 test-svc-2 --zone=us-central1-a --quiet

gcloud workbench instances delete workbench-tutorial --location=us-central1-a --quiet

gcloud compute firewall-rules delete deny-icmp-vertex-pipelines-to-test-svc2-vm allow-icmp-vertex-pipelines-to-test-svc1-vm ssh-iap-consumer --quiet

gcloud compute routers nats delete cloud-nat-us-central1 --router=cloud-router-us-central1 --region us-central1 --quiet

gcloud compute routers delete cloud-router-us-central1 --region=us-central1 --quiet

16. Поздравляем!

Поздравляем, вы успешно настроили и проверили интерфейс подключения частной службы (Private Service Connect Interface), а также подключение потребителей и производителей, внедрив межсетевой экран с разрешениями и запретами входящего трафика.

Вы создали инфраструктуру для потребителей и добавили сетевое соединение, которое позволило сервису Vertex AI Pipelines создать виртуальную машину интерфейса PSC для обеспечения связи между потребителями и производителями. Вы научились создавать правила брандмауэра в сети VPC потребителей, которые разрешали и запрещали подключение к экземплярам в сети потребителей.

Cosmopup считает, что обучающие материалы — это здорово!!

Что дальше?

Дополнительная литература и видеоматериалы

Обзор Private Service Connect

Интерфейс Private Service Connect Конвейеры Vertex AI

1. Введение

Что вы построите

Что вы узнаете

Что вам понадобится

2. Прежде чем начать

Обновите проект, чтобы он соответствовал учебному пособию.

3. Настройка потребителя

Создайте потребительскую VPC.

Создайте потребительские подсети.

Настройка облачного маршрутизатора и NAT.

Создайте подсеть подключения к частной сети (Private Service Connect Network Attachment).

4. Включите прокси-сервер с поддержкой идентификации (IAP).

5. Создайте экземпляры виртуальных машин для потребителей.

6. Подключение к сети Private Service Connect

Создайте сетевое подключение.

Перечислите сетевые подключения.

Опишите сетевые подключения.

7. Настройка рабочей среды Vertex AI

Создайте управляемую пользователем учетную запись службы.

Создайте экземпляр Vertex AI Workbench.

8. Конвейеры Vertex AI для проверки связи test-svc-1

9. Обновление агента службы Vertex AI

10. Обновление учетной записи службы по умолчанию

11. Развертывание конвейеров искусственного интеллекта Vertex.

12. Проверьте подключение к test-svc-1

13. Vertex AI Pipelines: AI для тестирования подключения сервиса svc-2

Создайте правило брандмауэра, запрещающее входящий трафик.

Выполнить задание конвейера из ячейки ноутбука.

14. Проверьте наличие проблем с подключением к test-svc-2.

15. Уборка

16. Поздравляем!

Что дальше?

Дополнительная литература и видеоматериалы

Справочная документация
