1. Introdução
O Eventarc facilita a conexão de serviços do Cloud Run com eventos de várias fontes. Ele permite criar arquiteturas orientadas a eventos em que os microsserviços são distribuídos e têm acoplamento flexível. Ele cuida da ingestão, entrega, segurança, autorização e tratamento de erros de eventos para você.
O Workflows é uma plataforma de orquestração totalmente gerenciada que executa serviços na ordem definida por você: um fluxo de trabalho. Esses fluxos de trabalho podem combinar serviços hospedados no Cloud Run ou no Cloud Functions, serviços do Google Cloud como o Cloud Vision AI e o BigQuery, além de qualquer API baseada em HTTP.

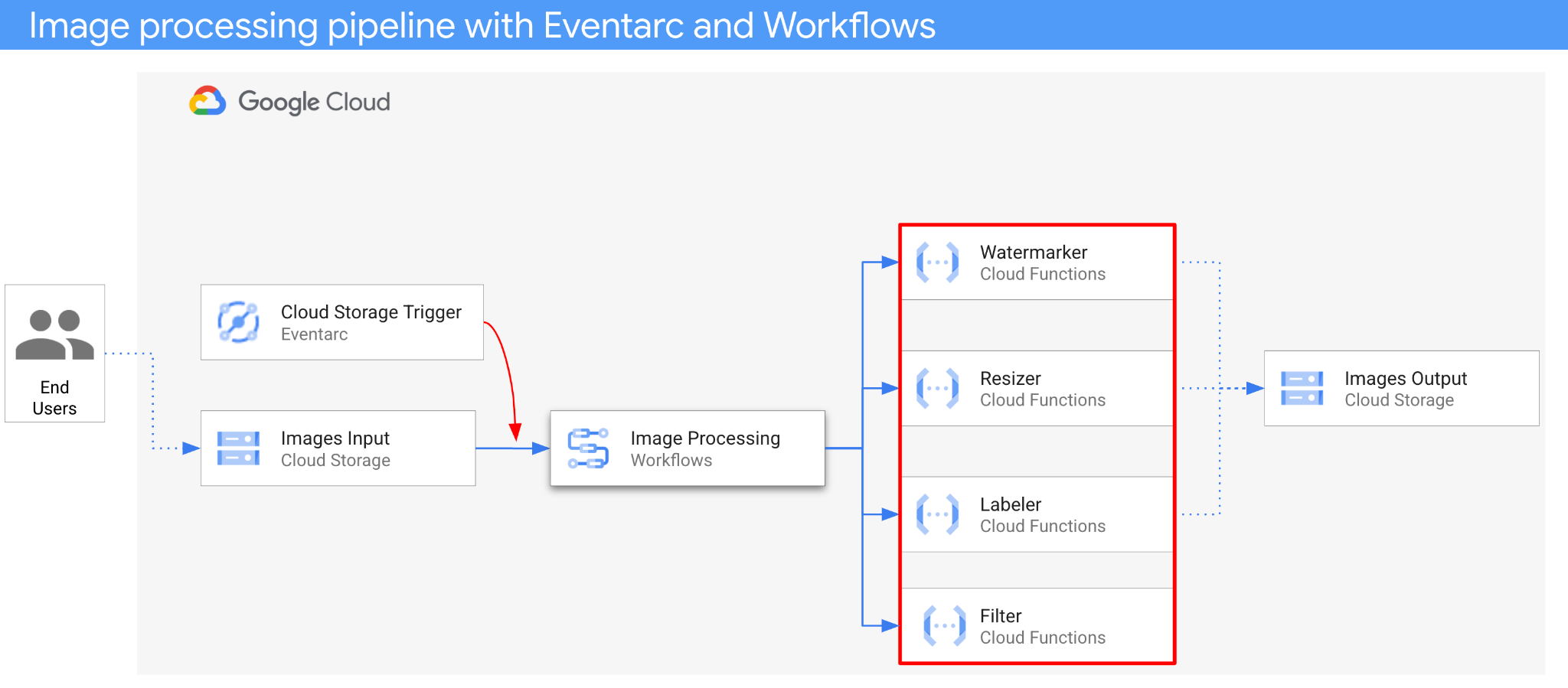

Neste codelab, você vai criar uma orquestração de microsserviços orientada por eventos para processar imagens. Você vai usar o Workflows para orquestrar a ordem, as entradas e as saídas de quatro Cloud Functions de processamento de imagens. Em seguida, você vai ativar a orquestração para responder a eventos do Cloud Storage de maneira flexível com o Eventarc.
No final, você terá uma arquitetura sem servidor flexível, mas estruturada, para processar imagens.
O que você vai aprender
- Visão geral do Eventarc e dos fluxos de trabalho
- Como implantar serviços do Cloud Functions
- Como orquestrar serviços usando o Workflows
- Como fazer o Workflows responder a eventos do Cloud Storage com o Eventarc
2. Configuração e requisitos
Configuração de ambiente personalizada
- Faça login no Console do Google Cloud e crie um novo projeto ou reutilize um existente. Crie uma conta do Gmail ou do Google Workspace, se ainda não tiver uma.
- O Nome do projeto é o nome de exibição para os participantes do projeto. É uma string de caracteres não usada pelas APIs do Google e pode ser atualizada quando você quiser.
- O ID do projeto precisa ser exclusivo em todos os projetos do Google Cloud e não pode ser mudado após a definição. O console do Cloud gera automaticamente uma string exclusiva. Em geral, não importa o que seja. Na maioria dos codelabs, é necessário fazer referência ao ID do projeto, normalmente identificado como
PROJECT_ID. Se você não gostar do ID gerado, crie outro aleatório. Se preferir, teste o seu e confira se ele está disponível. Ele não pode ser mudado após essa etapa e permanece durante o projeto. - Para sua informação, há um terceiro valor, um Número do projeto, que algumas APIs usam. Saiba mais sobre esses três valores na documentação.
- Em seguida, ative o faturamento no console do Cloud para usar os recursos/APIs do Cloud. A execução deste codelab não vai ser muito cara, se tiver algum custo. Para encerrar os recursos e evitar cobranças além deste tutorial, exclua os recursos criados ou exclua o projeto. Novos usuários do Google Cloud estão qualificados para o programa de US$ 300 de avaliação sem custos.
Iniciar o Cloud Shell
Embora o Google Cloud e o Spanner possam ser operados remotamente do seu laptop, neste codelab usaremos o Google Cloud Shell, um ambiente de linha de comando executado no Cloud.
No Console do Google Cloud, clique no ícone do Cloud Shell na barra de ferramentas superior à direita:
O provisionamento e a conexão com o ambiente levarão apenas alguns instantes para serem concluídos: Quando o processamento for concluído, você verá algo como:
Essa máquina virtual contém todas as ferramentas de desenvolvimento necessárias. Ela oferece um diretório principal persistente de 5 GB, além de ser executada no Google Cloud. Isso aprimora o desempenho e a autenticação da rede. Neste codelab, todo o trabalho pode ser feito com um navegador. Você não precisa instalar nada.
Configurar a gcloud
No Cloud Shell, defina o ID do projeto e a região em que você quer implantar o aplicativo. Salve-as como variáveis PROJECT_ID e REGION. Consulte Locais do Cloud Functions para ver as regiões disponíveis.
PROJECT_ID=your-project-id gcloud config set project $PROJECT_ID
Conseguir o código-fonte
O código-fonte do aplicativo está na pasta processing-pipelines do repositório eventarc-samples.
Clone o repositório:
git clone https://github.com/GoogleCloudPlatform/eventarc-samples.git
Navegue até a pasta eventarc-samples/processing-pipelines:
cd eventarc-samples/processing-pipelines
3. Visão geral da arquitetura

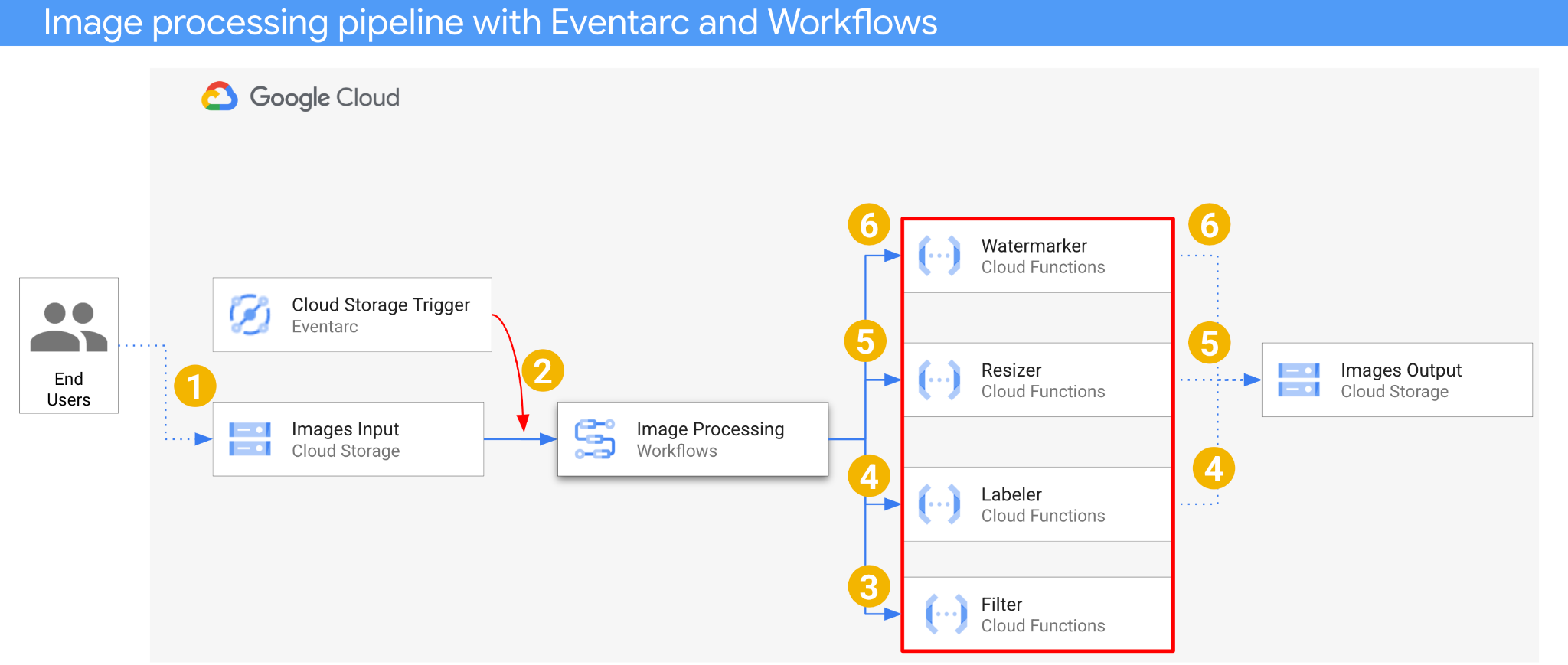

A arquitetura do aplicativo é a seguinte:
- Uma imagem é salva em um bucket de entrada que gera um evento de criação do Cloud Storage.
- O evento de criação do Cloud Storage é lido pelo Eventarc usando um gatilho do Cloud Storage e transmitido para o Workflows como um CloudEvent.
- Na primeira etapa do fluxo de trabalho, Filter, um serviço do Cloud Functions, usa a API Vision para determinar se a imagem é segura. Se a imagem for segura, o Workflows vai continuar com as próximas etapas.
- Na segunda etapa do fluxo de trabalho, Labeler, um serviço do Cloud Functions, extrai os rótulos da imagem com a API Vision e os salva no bucket de saída.
- Na terceira etapa, Resizer, outro serviço do Cloud Functions, redimensiona a imagem usando o ImageSharp e salva a imagem redimensionada no bucket de saída.
- Na última etapa, o Watermarker, outro serviço do Cloud Functions, adiciona uma marca d'água de rótulos do Labeler à imagem redimensionada usando o ImageSharp e salva a imagem no bucket de saída.
O aplicativo é acionado por um evento do Cloud Storage, portanto, é orientado a eventos. O processamento de imagens acontece em um fluxo de trabalho, portanto, é uma orquestração. No final, é uma orquestração orientada a eventos para uma arquitetura sem servidor flexível, mas estruturada, para processar imagens.
4. Criar buckets
Crie um bucket de entrada para os usuários fazerem upload das imagens e um bucket de saída para o pipeline de processamento de imagens salvar as imagens processadas.
Execute o seguinte no Cloud Shell:
REGION=us-central1 BUCKET1=$PROJECT_ID-images-input-$RANDOM BUCKET2=$PROJECT_ID-images-output-$RANDOM gsutil mb -l $REGION gs://$BUCKET1 gsutil mb -l $REGION gs://$BUCKET2
5. Implantar serviço de filtro
Vamos começar implantando o primeiro serviço. Esse serviço do Cloud Functions recebe as informações do bucket e do arquivo, determina se a imagem é segura com a API Vision e retorna o resultado.
Primeiro, ative os serviços necessários para o Cloud Functions gen2 e a API Vision:
gcloud services enable \ artifactregistry.googleapis.com \ cloudbuild.googleapis.com \ cloudfunctions.googleapis.com \ run.googleapis.com \ vision.googleapis.com
Dentro da pasta de nível superior processing-pipelines, implante o serviço:
SERVICE_NAME=filter gcloud functions deploy $SERVICE_NAME \ --gen2 \ --allow-unauthenticated \ --runtime dotnet3 \ --trigger-http \ --region=$REGION \ --entry-point Filter.Function \ --set-build-env-vars GOOGLE_BUILDABLE=image-v3/filter/csharp
Depois que a função for implantada, defina o URL do serviço em uma variável. Vamos precisar dela mais tarde:
FILTER_URL=$(gcloud functions describe $SERVICE_NAME --region=$REGION --gen2 --format 'value(serviceConfig.uri)')
6. Implantar o serviço de rotulagem
O segundo serviço do Cloud Functions recebe as informações do bucket e do arquivo, extrai os rótulos da imagem com a API Vision e salva os rótulos no bucket de saída.
Dentro da pasta de nível superior processing-pipelines, implante o serviço:
SERVICE_NAME=labeler gcloud functions deploy $SERVICE_NAME \ --gen2 \ --allow-unauthenticated \ --runtime dotnet3 \ --trigger-http \ --region=$REGION \ --set-env-vars BUCKET=$BUCKET2 \ --entry-point Labeler.Function \ --set-build-env-vars GOOGLE_BUILDABLE=image-v2/labeler/csharp
Depois que a função for implantada, defina o URL do serviço em uma variável. Vamos precisar dela mais tarde:
LABELER_URL=$(gcloud functions describe $SERVICE_NAME --region=$REGION --gen2 --format 'value(serviceConfig.uri)')
7. Implantar o serviço de redimensionamento
Esse serviço do Cloud Functions recebe as informações do bucket e do arquivo, redimensiona a imagem usando o ImageSharp e salva a imagem no bucket de saída.
Dentro da pasta de nível superior processing-pipelines, implante o serviço:
SERVICE_NAME=resizer gcloud functions deploy $SERVICE_NAME \ --gen2 \ --allow-unauthenticated \ --runtime dotnet3 \ --trigger-http \ --region=$REGION \ --set-env-vars BUCKET=$BUCKET2 \ --entry-point Resizer.Function \ --set-build-env-vars GOOGLE_BUILDABLE=image-v2/resizer/csharp \ --timeout=120s
Observe o valor timeout de dois minutos para permitir que a função de redimensionamento tenha mais tempo para processamento.
Depois que a função for implantada, defina o URL do serviço em uma variável. Vamos precisar dela mais tarde:
RESIZER_URL=$(gcloud functions describe $SERVICE_NAME --region=$REGION --gen2 --format 'value(serviceConfig.uri)')
8. Implantar o serviço de marca-d'água
Esse serviço do Cloud Functions recebe as informações de bucket, arquivo e rótulos, lê o arquivo, adiciona os rótulos como marca d'água à imagem usando ImageSharp e salva a imagem no bucket de saída.
Dentro da pasta de nível superior processing-pipelines, implante o serviço:
SERVICE_NAME=watermarker gcloud functions deploy $SERVICE_NAME \ --gen2 \ --allow-unauthenticated \ --runtime dotnet3 \ --trigger-http \ --region=$REGION \ --set-env-vars BUCKET=$BUCKET2 \ --entry-point Watermarker.Function \ --set-build-env-vars GOOGLE_BUILDABLE=image-v2/watermarker/csharp
Depois que a função for implantada, defina o URL do serviço em uma variável. Vamos precisar dela mais tarde:
WATERMARKER_URL=$(gcloud functions describe $SERVICE_NAME --region=$REGION --gen2 --format 'value(serviceConfig.uri)')
Neste ponto, todas as quatro funções do Cloud precisam estar implantadas e em execução:
9. Definir e implantar o fluxo de trabalho
Use o Workflows para reunir serviços de filtro, rotulagem, redimensionamento e marca d'água em um fluxo de trabalho. O Workflows vai orquestrar a chamada desses serviços na ordem e com os parâmetros definidos.
Primeiro, ative os serviços necessários para o Workflows:
gcloud services enable \ workflows.googleapis.com \ workflowexecutions.googleapis.com
Definir
O Workflows recebe um CloudEvent como parâmetro. Isso virá do Eventarc assim que criarmos um gatilho. Nas duas primeiras etapas, o Workflows registra o evento e extrai as informações do bucket e do arquivo dele:
main:
params: [event]
steps:
- log_event:
call: sys.log
args:
text: ${event}
severity: INFO
- extract_bucket_and_file:
assign:
- bucket: ${event.data.bucket}
- file: ${event.data.name}
Na etapa filter, o Workflows faz uma chamada para o serviço de filtro que implantamos anteriormente. Em seguida, ele registra e verifica a segurança do arquivo:
- filter:
call: http.post
args:
url: FILTER_URL # TODO: Replace
auth:
type: OIDC
body:
bucket: ${bucket}
file: ${file}
result: filterResponse
- log_safety:
call: sys.log
args:
text: ${filterResponse.body.safe}
severity: INFO
- check_safety:
switch:
- condition: ${filterResponse.body.safe == true}
next: label
next: end
Na etapa label, o Workflows faz uma chamada para o serviço de rotulagem e captura a resposta (três principais rótulos):
- label:
call: http.post
args:
url: LABELER_URL # TODO: Replace
auth:
type: OIDC
body:
bucket: ${bucket}
file: ${file}
result: labelResponse
Na etapa resize, o Workflows faz uma chamada para o serviço de redimensionamento e captura a resposta (o bucket e o arquivo da imagem redimensionada):
- resize:
call: http.post
args:
url: RESIZER_URL # TODO: Replace
auth:
type: OIDC
body:
bucket: ${bucket}
file: ${file}
result: resizeResponse
Na etapa watermark, o Workflows chama o serviço de marca-d'água com a imagem redimensionada e os rótulos e captura o resultado (a imagem redimensionada e com marca-d'água):
- watermark:
call: http.post
args:
url: WATERMARKER_URL # TODO: Replace
auth:
type: OIDC
body:
bucket: ${resizeResponse.body.bucket}
file: ${resizeResponse.body.file}
labels: ${labelResponse.body.labels}
result: watermarkResponse
Na etapa final, o Workflows retorna o código de status HTTP dos serviços de rotulagem, redimensionamento e marca d'água:
- final:
return:
label: ${labelResponse.code}
resize: ${resizeResponse.code}
watermark: ${watermarkResponse.code}
Implantar
Antes de implantar o fluxo de trabalho, verifique se os URLs de serviço foram substituídos por URLs das funções implantadas manualmente ou usando sed:
Na pasta de nível superior processing-pipelines, navegue até a pasta image-v3, onde o arquivo workflows.yaml está localizado:
cd image-v3/
Execute sed para substituir os URLs de marcador de posição pelos URLs reais dos serviços implantados:
sed -i -e "s|FILTER_URL|${FILTER_URL}|" workflow.yaml
sed -i -e "s|LABELER_URL|${LABELER_URL}|" workflow.yaml
sed -i -e "s|RESIZER_URL|${RESIZER_URL}|" workflow.yaml
sed -i -e "s|WATERMARKER_URL|${WATERMARKER_URL}|" workflow.yaml
Implante o fluxo de trabalho:
WORKFLOW_NAME=image-processing
gcloud workflows deploy $WORKFLOW_NAME \
--source=workflow.yaml \
--location=$REGION
Em alguns segundos, o fluxo de trabalho implantado vai aparecer no console:
10. Criar gatilho
Agora que o fluxo de trabalho foi implantado, a última etapa é conectá-lo a eventos do Cloud Storage com um gatilho do Eventarc.
Configuração única
Primeiro, ative os serviços necessários para o Eventarc:
gcloud services enable \ eventarc.googleapis.com
Crie uma conta de serviço que será usada no gatilho do Eventarc.
SERVICE_ACCOUNT=eventarc-trigger-imageproc-sa gcloud iam service-accounts create $SERVICE_ACCOUNT \ --display-name="Eventarc trigger image processing service account"
Conceda o papel workflows.invoker para que a conta de serviço possa ser usada para invocar fluxos de trabalho do Eventarc:
gcloud projects add-iam-policy-binding $PROJECT_ID \ --role roles/workflows.invoker \ --member serviceAccount:$SERVICE_ACCOUNT@$PROJECT_ID.iam.gserviceaccount.com
Conceda o papel eventarc.eventReceiver para que a conta de serviço possa ser usada em um
Gatilho do Cloud Storage:
gcloud projects add-iam-policy-binding $PROJECT_ID \ --role roles/eventarc.eventReceiver \ --member serviceAccount:$SERVICE_ACCOUNT@$PROJECT_ID.iam.gserviceaccount.com
Conceda o papel pubsub.publisher à conta de serviço do Cloud Storage. Isso é necessário para o gatilho do Cloud Storage do Eventarc:
STORAGE_SERVICE_ACCOUNT="$(gsutil kms serviceaccount -p $PROJECT_ID)"
gcloud projects add-iam-policy-binding $PROJECT_ID \
--member serviceAccount:$STORAGE_SERVICE_ACCOUNT \
--role roles/pubsub.publisher
Criar
Execute o comando a seguir para criar um gatilho. Esse gatilho filtra eventos de criação de arquivos do bucket de entrada do Cloud Storage e os transmite para o fluxo de trabalho que definimos anteriormente:
TRIGGER_NAME=trigger-image-processing gcloud eventarc triggers create $TRIGGER_NAME \ --location=$REGION \ --destination-workflow=$WORKFLOW_NAME \ --destination-workflow-location=$REGION \ --event-filters="type=google.cloud.storage.object.v1.finalized" \ --event-filters="bucket=$BUCKET1" \ --service-account=$SERVICE_ACCOUNT@$PROJECT_ID.iam.gserviceaccount.com

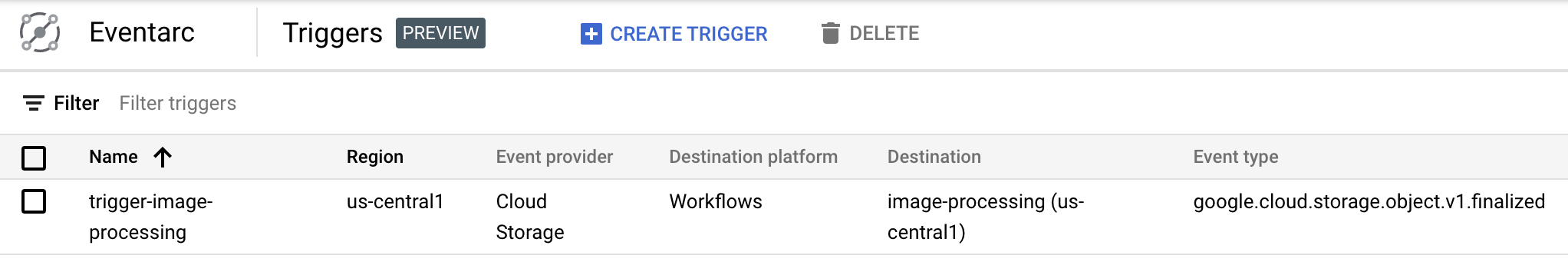

É possível ver que o gatilho foi criado e está pronto na seção do Eventarc no Console do Cloud:
11. Testar o pipeline
O pipeline de processamento de imagens está pronto para receber eventos do Cloud Storage. Para testar o pipeline, faça upload de uma imagem para o bucket de entrada:
gsutil cp beach.jpg gs://$BUCKET1

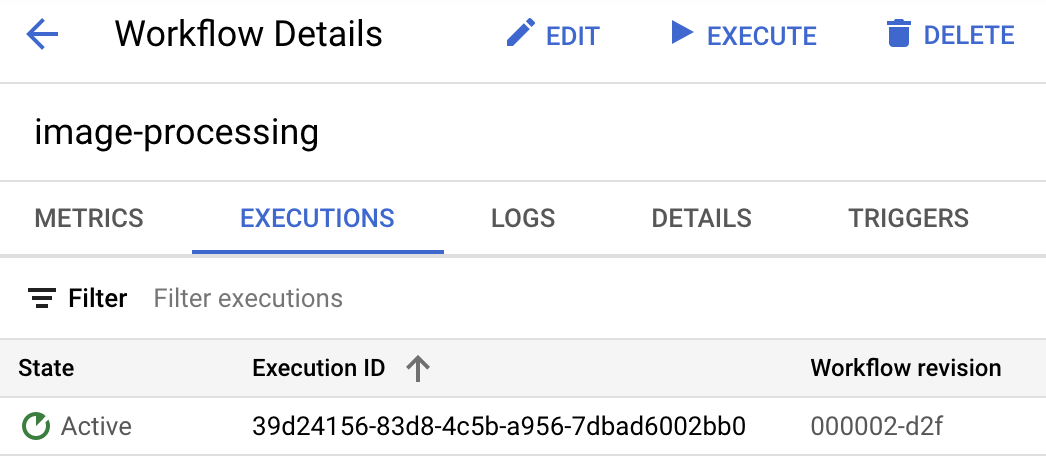

Assim que você fizer upload da imagem, uma execução do Workflows vai aparecer no estado ativo:

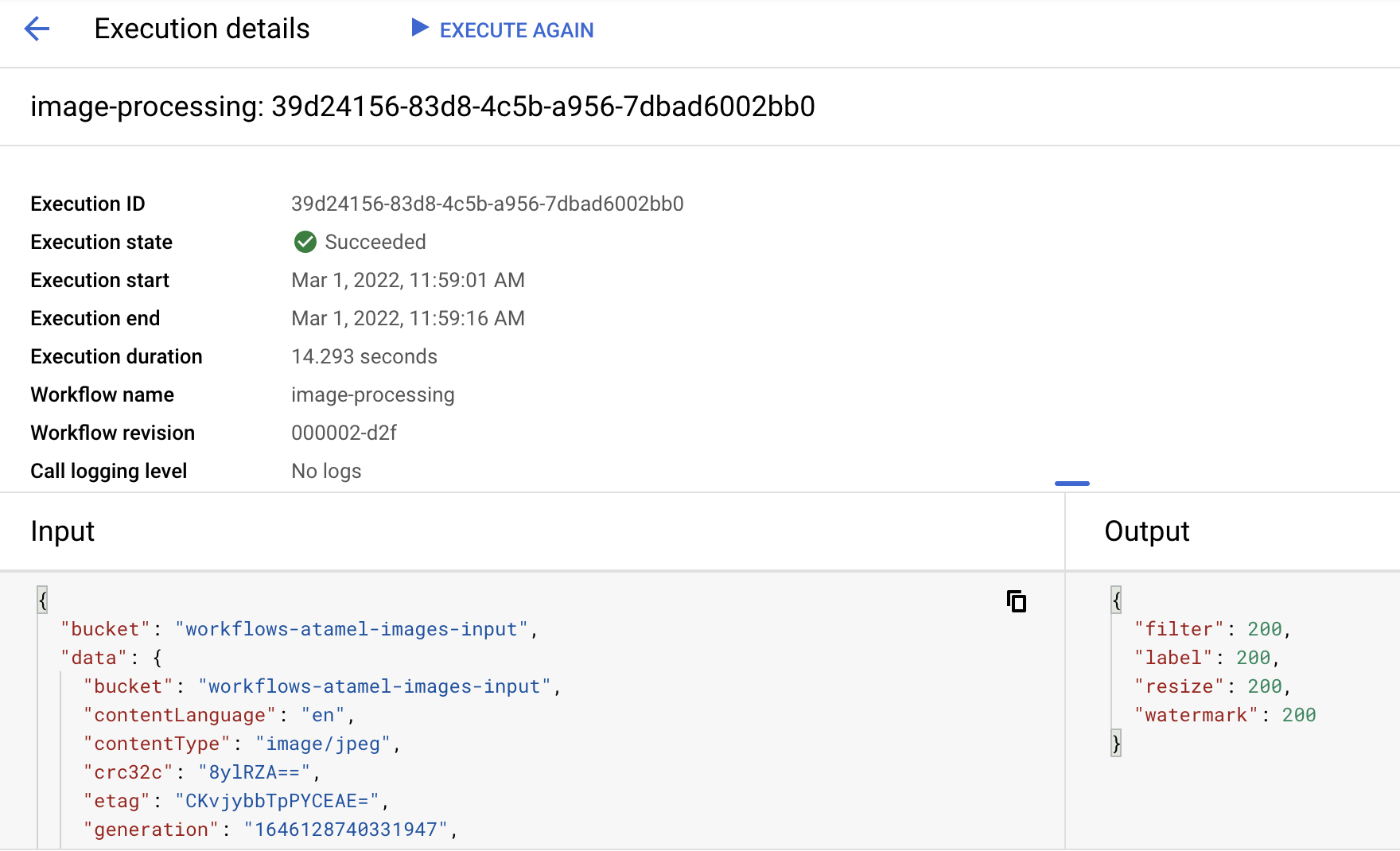

Depois de um minuto, a execução será concluída. Também é possível conferir a entrada e a saída do fluxo de trabalho:
Se você listar o conteúdo do bucket de saída, vai encontrar a imagem redimensionada, a imagem redimensionada e com marca-d'água e os rótulos da imagem:
gsutil ls gs://$BUCKET2 gs://$PROJECT_ID-images-output-$RANDOM/beach-400x400-watermark.jpeg gs://$PROJECT_ID-images-output-$RANDOM/beach-400x400.png gs://$PROJECT_ID-images-output-$RANDOM/beach-labels.txt
Para verificar novamente, abra a imagem redimensionada e com marca-d'água para conferir o resultado:
12. Parabéns
Parabéns, você concluiu o codelab.
O que aprendemos
- Visão geral do Eventarc e dos fluxos de trabalho
- Como implantar serviços do Cloud Functions
- Como orquestrar serviços usando o Workflows
- Como fazer o Workflows responder a eventos do Cloud Storage com o Eventarc
